전기기사 실기 2025년 3회 기출유형문제
    1전기기사 실기 2025년 3회 기출유형문제
    다음 축전지 충전방식을 각각 설명하시오.

    ① 보통충전
    ② 세류충전
    ③ 균등충전
    ④ 부동충전
    ⑤ 급속충전
    해설
    ①: 표준 시간율로 필요한 만큼 충전

    ②: 부하를 떼고 미소전류를 계속 흘려 자기방전분을 보충

    ③: 1~3개월마다 정전압 충전해 전해조 간 전위차를 보정하고 용량을 고르게 함

    ④: 평상시 부하·자기방전은 충전기가, 순간 대전류만 축전지가 부담

    ⑤: 보통충전의 2~3배 전류로 짧은 시간에 충전

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    2전기기사 실기 2025년 3회 기출유형문제
    지중 전선로를 가공 전선로와 비교한 장점·단점을 각각 4가지씩 쓰시오.
    해설
    장점
    ① 도시 미관이 좋다
    ② 기상 영향이 적어 공급 신뢰도가 높다
    ③ 인축에 대한 안전성이 높다
    ④ 같은 경과지에 여러 회선 부설 가능

    단점
    ① 송전용량이 작다
    ② 증설 융통성이 떨어진다
    ③ 건설비가 비싸고 고장 복구가 오래 걸린다
    ④ 시공 중 교통장해·소음·분진 발생

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    3전기기사 실기 2025년 3회 기출유형문제
    변압기 내부고장 시 가스와 절연유 흐름을 감지하며, 본체와 콘서베이터를 잇는 관에 설치하는 계전기의 명칭은?
    해설
    부흐홀츠 계전기

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    4전기기사 실기 2025년 3회 기출유형문제
    코로나 임계전압 식 E0=24.3 m0m1δdlog⁡102DdE_0 = 24.3\,m_0 m_1 \delta d \log_{10}\dfrac{2D}{d} [kV]에 대하여 답하시오.

    ① δ=0.386b273+t\delta = \dfrac{0.386b}{273+t}의 의미
    ② 날씨 계수가 m1m_1이면, m0m_0는 무엇에 의한 계수인가
    ③ 코로나 장해 2가지
    ④ 코로나 방지대책 2가지
    해설
    ①: 상대 공기밀도

    ②: 전선 표면의 상태계수

    ③: 코로나 손실, 통신선 유도장해

    ④: 굵은 전선 사용, 복도체 사용

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    5전기기사 실기 2025년 3회 기출유형문제
    고압 퓨즈에 관한 빈칸을 채우시오.

    포장 퓨즈는 정격전류의 ( ① )배에 견디고 2배 전류에서 ( ② )분 안에 용단되며, 비포장 퓨즈는 ( ③ )배에 견디고 2배 전류에서 ( ④ )분 안에 용단된다.
    해설
    ①: 1.3
    ②: 120
    ③: 1.25
    ④: 2

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    6전기기사 실기 2025년 3회 기출유형문제
    감리원의 공사 중지 명령 등에 관한 빈칸을 채우시오.

    ① 감리원 배치현황은 ( ① )일 안에 시·도지사에게 신고
    ② 공사감리 완료보고서는 ( ② )일 안에 제출
    ③ 설계도서와 다르게 시공 시 ( ③ ) 또는 공사 중지를 명할 수 있다
    해설
    ①: 30
    ②: 30
    ③: 재시공

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    7전기기사 실기 2025년 3회 기출유형문제
    KEC에서 정한 전선의 상별 색상이다. 표의 빈칸을 채우시오.
    상(문자)색상
    L1( ① )
    L2검은색
    L3( ② )
    N( ③ )
    보호도체(PE)( ④ )
    해설
    ①: 갈색
    ②: 회색
    ③: 파란색
    ④: 녹색-노란색

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    8전기기사 실기 2025년 3회 기출유형문제

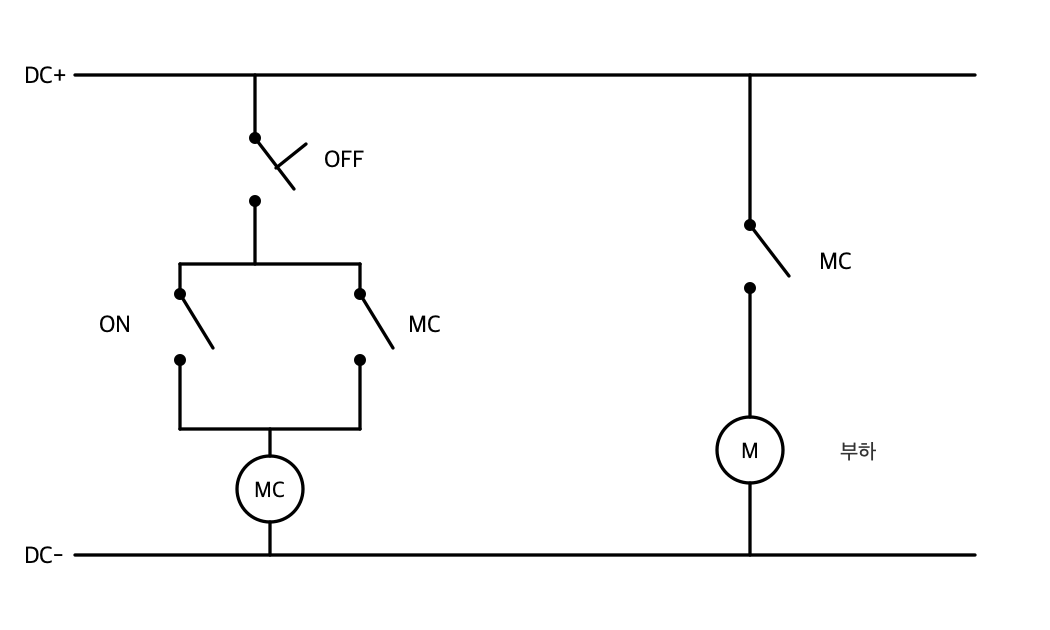

    아래 시퀀스 제어회로를 AND·OR·NOT 기본 논리소자만으로 구성한 무접점 회로로 나타내시오.
    문제이미지
    해설
    ON 신호와 자기유지 신호를 OR로 묶고, OFF의 NOT 신호와 AND하여 MC(출력)를 만든다. 이 출력을 OR 입력으로 되먹임해 자기유지를 구성한다.
    문제이미지

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    9전기기사 실기 2025년 3회 기출유형문제
    다음 논리식을 NOT 3개, 3입력 OR 3개, 3입력 AND 1개로 구성한 논리회로로 나타내시오.
    (A+B+C‾)⋅(A‾+B+C)⋅(A+B‾+C)(A+B+\overline{C})\cdot(\overline{A}+B+C)\cdot(A+\overline{B}+C)
    해설
    NOT 3개로 A‾, B‾, C‾\overline{A},\ \overline{B},\ \overline{C}를 만들고, 3입력 OR 3개로 각 괄호항을 구성한 뒤, 3입력 AND 1개로 모아 출력한다.
    문제이미지

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    10전기기사 실기 2025년 3회 기출유형문제

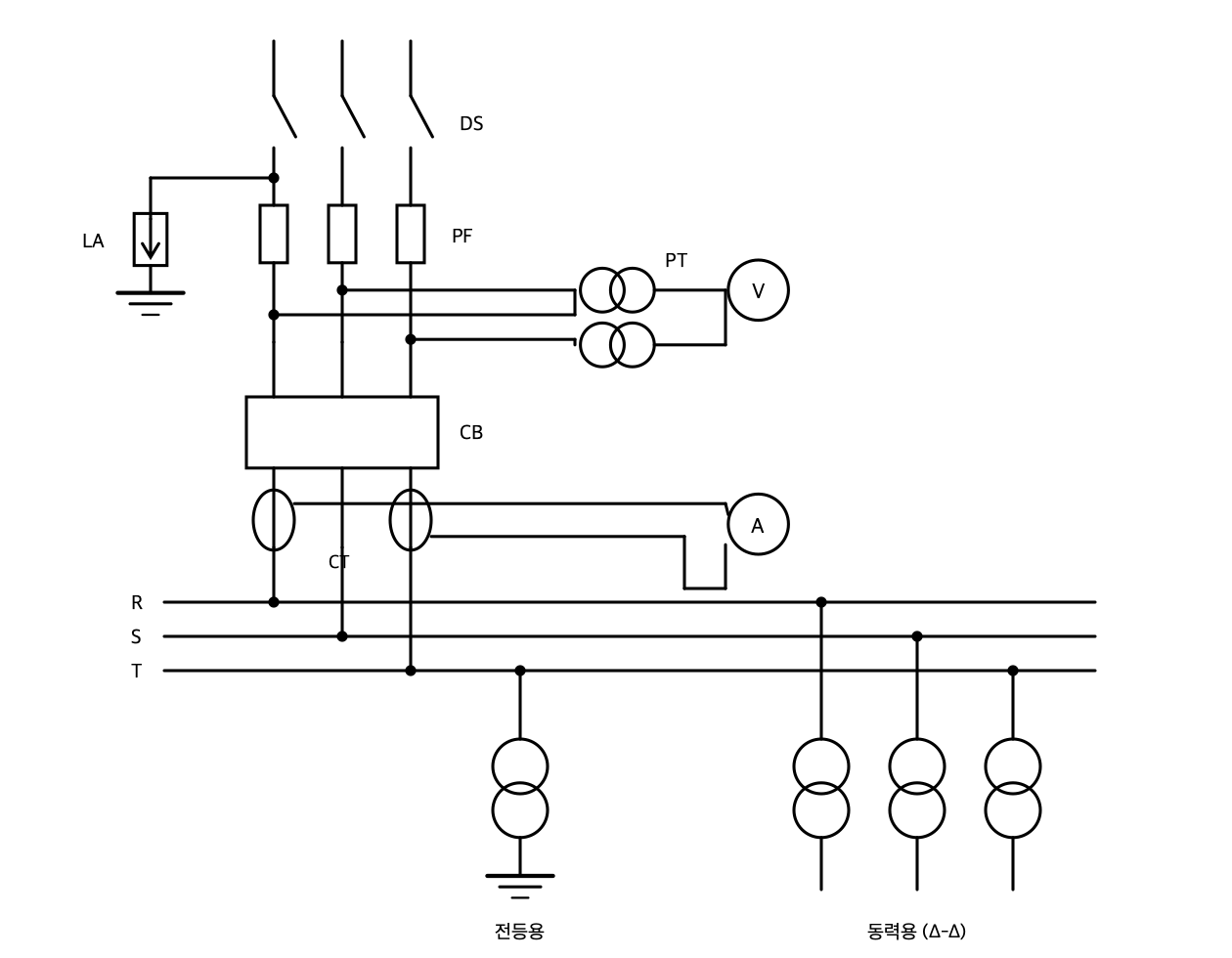

    수전설비 계통도 미완성 도면을 보고 답하시오.

    ① 계통도를 완성하시오.
    ② 통전 중 변류기(CT) 2차측 기기를 교체할 때 가장 먼저 취할 조치와 그 이유를 쓰시오.
    문제이미지
    해설
    ①: 도면에 따라 LA·DS·PF·PT·CB·CT·계기·변압기 결선을 완성한다.

    ②: 조치 — CT 2차측을 단락시킨다 / 이유 — 2차측 개방 시 1차 부하전류가 모두 여자전류로 작용해 2차에 고전압이 유기되어 절연이 파괴될 수 있다
    문제이미지

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    11전기기사 실기 2025년 3회 기출유형문제

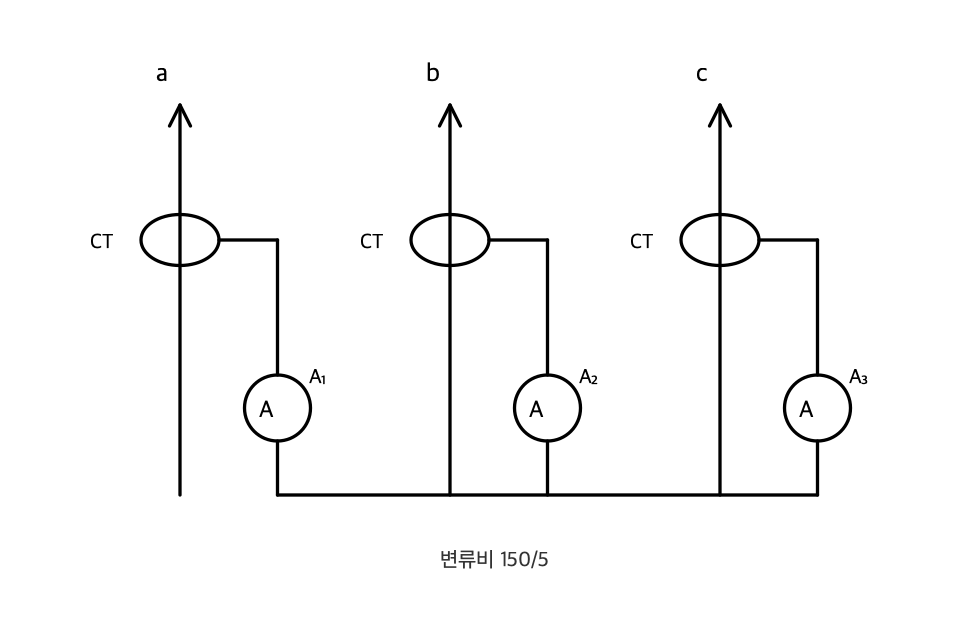

    다음 그림처럼 변류기를 접속한 회로에서 2차 전류가 항상 4[A]로 측정되었다. 변류비가 150/5일 때 1차전류 IaI_a[A]를 구하시오.
    문제이미지
    해설
    2차 전류 Ia ′=Ic ′=I=4I_a{\,}' = I_c{\,}' = I = 4 [A]
    1차 전류 Ia=a Ia ′=1505×4=120I_a = a\,I_a{\,}' = \dfrac{150}{5}\times 4 = 120 [A]

    답: 120 [A]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    12전기기사 실기 2025년 3회 기출유형문제
    역률 0.85, 60[kW] 부하에 역률 0.7, 45[kW] 부하를 추가하였다. 콘덴서로 합성 역률을 95[%]로 개선할 때 필요한 콘덴서 용량[kVA]을 구하시오. (단, 개선 전후 유효전력 불변.)
    해설
    무효전력 Q=600.85×1−0.852+450.7×1−0.72=83.09Q = \dfrac{60}{0.85}\times\sqrt{1-0.85^2} + \dfrac{45}{0.7}\times\sqrt{1-0.7^2} = 83.09 [kVar]
    유효전력 P=60+45=105P = 60 + 45 = 105 [kW]
    합성역률 cos⁡θ=PP2+Q2=1051052+83.092=0.7842\cos\theta = \dfrac{P}{\sqrt{P^2+Q^2}} = \dfrac{105}{\sqrt{105^2+83.09^2}} = 0.7842
    Qc=P(tan⁡θ1−tan⁡θ2)=105(1−0.784220.7842−1−0.9520.95)=48.58Q_c = P(\tan\theta_1 - \tan\theta_2) = 105\left(\dfrac{\sqrt{1-0.7842^2}}{0.7842} - \dfrac{\sqrt{1-0.95^2}}{0.95}\right) = 48.58 [kVA]

    답: 48.58 [kVA]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    13전기기사 실기 2025년 3회 기출유형문제
    다음 그림에서 차단기 B의 차단용량을 8[MVA]로 제한하려면 한류리액터의 리액턴스를 몇 [%]로 해야 하는가? (단, 기준용량 20,000[kVA].)
    문제이미지
    해설
    20[MVA] 기준 환산 %리액턴스
    %XG1=2010×12=24\%X_{G1} = \dfrac{20}{10}\times 12 = 24 [%]
    %XG2=%XG3=2020×24=24\%X_{G2} = \%X_{G3} = \dfrac{20}{20}\times 24 = 24 [%]
    모선까지 합성 %리액턴스 =1124+124+124=8= \dfrac{1}{\frac{1}{24}+\frac{1}{24}+\frac{1}{24}} = 8 [%]
    차단용량 Ps=100%Z×PnP_s = \dfrac{100}{\%Z}\times P_n, Ps=8P_s = 8[MVA]이므로
    XL=1008×20−8=242X_L = \dfrac{100}{8}\times 20 - 8 = 242 [%]

    답: 242 [%]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    14전기기사 실기 2025년 3회 기출유형문제
    2전력계법으로 3상 부하를 측정해 W1=45W_1 = 45[W], W2=25W_2 = 25[W]였다. 무효전력[Var]을 구하시오.
    해설
    Pr=3 (W1−W2)=3 (45−25)=34.64P_r = \sqrt{3}\,(W_1 - W_2) = \sqrt{3}\,(45 - 25) = 34.64 [Var]

    답: 34.64 [Var]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    15전기기사 실기 2025년 3회 기출유형문제
    22.9[kV-Y]로 수전하는 수용가의 수전용량이 1,250[kVA]일 때, 인입구 MOF의 변류비와 변성비를 산출해 아래 표준규격에서 선정하시오. (단, 변류비 여유율 25[%], 가장 가까운 표준값 선정.)
    구분1차 정격2차 정격
    변류비 표준10, 20, 30, 40, 50 [A]5 [A]
    변성비 표준0.2, 0.4, 3.3, 6.6, 11, 13.2, 16.5, 22, 33 [kV]110 [V]
    해설
    ① 변류비: I1=1250×1033×22900×1.25=39.39I_1 = \dfrac{1250\times 10^3}{\sqrt{3}\times 22900}\times 1.25 = 39.39 [A] → 표준값 40 ∴ 40/5

    ② 변성비: 13,200 / 110

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    16전기기사 실기 2025년 3회 기출유형문제
    일 사용 전력량 216[kWh], 최대수용전력 12[kW]인 수용가가 24시간 부하 운전한다. (단, 최대전력 시 전류 40[A], 3상 220[V] 유도전동기)

    ① 1일 부하율[%]
    ② 최대수용전력 시 역률[%]
    해설
    ①: 부하율=216/2412×100=75\text{부하율} = \dfrac{216/24}{12}\times 100 = 75 [%]

    ②: cos⁡θ=P3 VI×100=12×1033×220×40×100=78.73\cos\theta = \dfrac{P}{\sqrt{3}\,VI}\times 100 = \dfrac{12\times 10^3}{\sqrt{3}\times 220\times 40}\times 100 = 78.73 [%]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    17전기기사 실기 2025년 3회 기출유형문제
    60[Hz]용 역률개선용 콘덴서를 같은 전압의 50[Hz] 계통에서 쓰면 콘덴서 전류는 몇 배가 되는가? (단, 인가전압 불변.)
    해설
    콘덴서 전류 Ic=2πfCVI_c = 2\pi f C V는 주파수에 비례하므로
    Ic′Ic=5060=0.83\dfrac{I_c'}{I_c} = \dfrac{50}{60} = 0.83

    답: 0.83배

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    18전기기사 실기 2025년 3회 기출유형문제
    다음 두 수용가의 부등률을 1.3으로 할 때 합성 최대전력은 몇 [kW]인가?
    수용가설비용량[kW]수용률[%]역률[%]
    A3005080
    B2007085
    해설
    합성 최대전력=∑(설비용량×수용률)부등률=300×0.5+200×0.71.3=223.08\text{합성 최대전력} = \dfrac{\sum(\text{설비용량}\times\text{수용률})}{\text{부등률}} = \dfrac{300\times 0.5 + 200\times 0.7}{1.3} = 223.08 [kW]

    답: 223.08 [kW]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

    19전기기사 실기 2025년 3회 기출유형문제
    평균조도 400[lx] 전반조명을 할 50[m²] 방에 1대당 광속 600[lm], 조명률 60[%], 유지율 80[%]인 등기구를 설치한다. 1대 소비전력 80[W], 24시간 연속 점등 시 하루 소비전력량[kWh]은?
    해설
    등수 N=EADFU=400×50×10.8600×0.6=69.44≒70N = \dfrac{EAD}{FU} = \dfrac{400\times 50\times \frac{1}{0.8}}{600\times 0.6} = 69.44 \fallingdotseq 70 [등]
    소비전력량 W=Pt=80×70×24×10−3=134.4W = Pt = 80\times 70\times 24\times 10^{-3} = 134.4 [kWh]

    답: 134.4 [kWh]

    내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
