[해설]

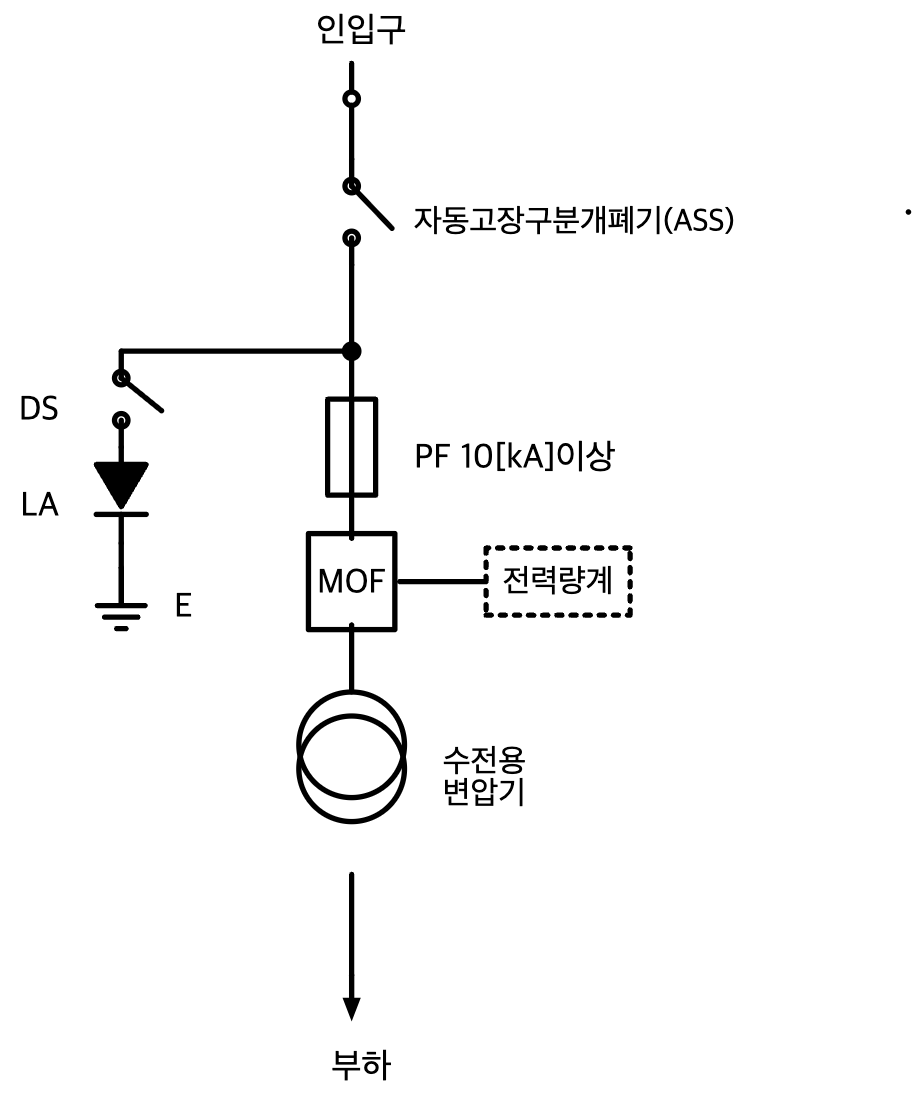

한국전력의 특고압 간이수전설비 표준결선도 기준에서 정해진 생략 가능 조건·회선수·케이블 종류·개폐기 대체 규정을 그대로 답한 것이다.

결선도에서 생략할 수 있는 것은 LA용 DS(단로기)로, 22.9[kV-Y]용 피뢰기를 단로기(Disconnector) 붙임형으로 사용하기 때문이다. 인입선이 지중이고 보호장치를 갖춘 경우에는 자동고장구분개폐기(ASS)도 생략할 수 있다.

공동주택 등 정전 피해가 큰 수용가는 예비지중선을 포함해 2회선으로 인입하는 것이 원칙이며, 지중선에는 CNCV-W(수밀형) 또는 TR CNCV-W(트리억제형) 케이블을, 난연이 요구되는 장소에는 FR CNCO-W 케이블을 쓴다.

300[kVA] 이하의 소용량 설비는 자동고장구분개폐기(ASS) 대신 더 간단한 인터럽터 스위치로 대체할 수 있다.

[해설]

상용전원과 예비전원(발전기)을 동시에 투입하면 위상·전압 차 때문에 사고가 난다. 그래서 두 전원은 병렬운전하지 않는 것이 원칙이다.

• 인터록(interlock) — 한쪽 차단기가 닫혀 있으면 다른 쪽이 닫히지 않도록 전기적·기계적으로 묶어 두는 장치이다.
• 절환개폐기(ATS) — 부하를 상용·예비 중 한쪽 전원에만 연결되도록 옮겨 주는 전환 스위치이다.

인터록은 동시 투입을 막는 역할이고, 절환개폐기는 실제로 전원을 바꿔 주는 역할이다.

[해설]

보호계전기 약호는 Over/Under + 감시 전기량 + Relay의 머리글자로 만든다.

• OCR(과전류계전기) — 전류가 정정값을 넘으면 동작해 과부하·단락을 끊는다.
• OVR(과전압계전기) — 전압이 정정값 이상으로 오르면 동작한다.
• UVR(부족전압계전기) — 정전·전압강하로 전압이 정정값 아래로 떨어지면 동작한다.
• GR(지락계전기) — 지락으로 생긴 영상전류를 검출해 동작한다.

혼동 주의: UVR은 현장에서 저전압계전기라고도 부르지만 답안에는 부족전압계전기로 쓰는 것이 무난하며, 방향성을 가진 지락계전기는 SGR(선택지락계전기)·DGR(방향지락계전기)로 따로 부른다.

[해설]

최대수요전력을 설비용량 합계로 나눈 비는 수용률(demand factor)이다. 설치된 설비 가운데 실제로 동시에 쓰이는 비율을 나타낸다.

$\text{수용률} = \dfrac{\text{최대수요전력[kW]}}{\text{설비용량의 합계[kW]}}\times 100$ [%]

혼동 주의: 부하율은 평균전력÷최대전력, 부등률은 개별 최대전력의 합÷합성 최대전력이다.

[해설]

리액터는 같은 코일이어도 직렬·병렬·중성점 중 어디에 넣느냐에 따라 목적과 이름이 달라진다.

• 한류리액터 — 선로에 직렬로 넣어 리액턴스를 키우고, 단락사고 때 흐르는 단락전류를 제한한다.
• 분로리액터(Shunt Reactor) — 선로에 병렬로 달아 경부하 때 과잉 충전전류를 상쇄한다. 이렇게 수전단 전압이 송전단보다 높아지는 페란티 현상을 막는다.
• 소호리액터 — 중성점과 대지 사이에 넣는다. 1선 지락 때 대지 정전용량과 병렬공진시켜 지락 아크를 끈다(消弧).

혼동 주의: 제5고조파를 없애는 것은 콘덴서와 직렬로 넣는 직렬리액터이며, 단락전류를 제한하는 한류리액터와는 목적이 다르다.

① 내압(耐壓) 방폭구조
② 압력(壓力) 방폭구조
③ 유입(油入) 방폭구조
④ 안전증 방폭구조
⑤ 본질안전 방폭구조

[해설]

방폭구조는 폭발성 가스가 있는 곳에서 전기설비가 점화원이 되지 않도록 막는 방법에 따라 나뉜다.

• 내압 방폭구조 — 용기 안에서 폭발이 일어나도 용기가 압력을 견디고, 화염이 밖으로 새지 않게 한 구조.
• 압력 방폭구조 — 용기 안에 보호기체(공기·불활성가스)를 넣고 압력을 유지해 가스가 들어오지 못하게 한 구조.
• 유입 방폭구조 — 불꽃·아크가 생기는 부분을 기름 속에 담가 가스와 떼어 놓은 구조.
• 안전증 방폭구조 — 정상 운전 중에 불꽃·과열이 생기지 않도록 전기적·기계적 안전도를 높인 구조.
• 본질안전 방폭구조 — 정상일 때와 사고일 때 생기는 불꽃·열이 점화할 만큼 크지 않음을 시험으로 확인한 구조.

혼동 주의: 내압(耐壓)은 폭발압력을 "견딘다"는 뜻이고, 압력(壓力)은 안쪽 압력을 "높여서 막는다"는 뜻이다.

[해설]

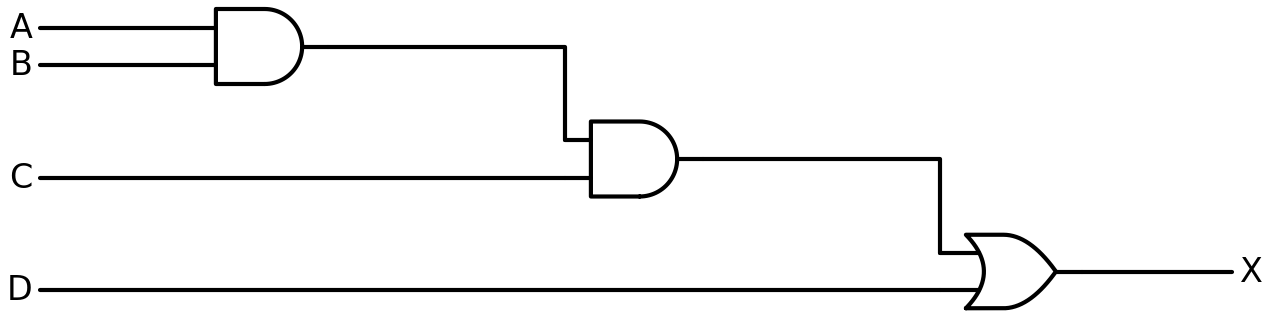

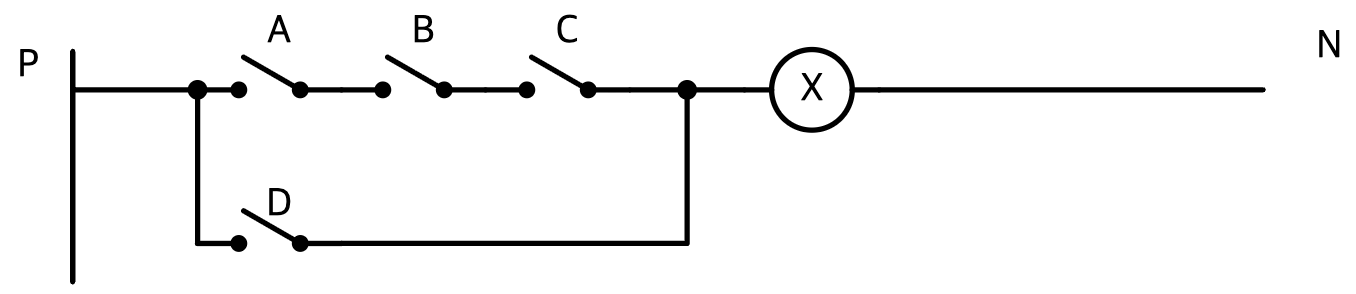

AND-AND-OR 구조 그대로를 논리식과 릴레이 회로로 옮기면 된다.

A, B가 첫 AND를 거쳐 $A\cdot B$가 되고, 그 출력과 C가 둘째 AND를 거쳐 $A\cdot B\cdot C$가 된 뒤 D와 OR로 묶이므로 출력은 $X=A\cdot B\cdot C+D$이다.

유접점 회로에서는 AND는 접점의 직렬, OR는 가지의 병렬로 표현하므로, A·B·C a접점을 직렬로 이은 가지와 D a접점 가지를 병렬로 묶어 X 코일에 연결한다.

[해설]

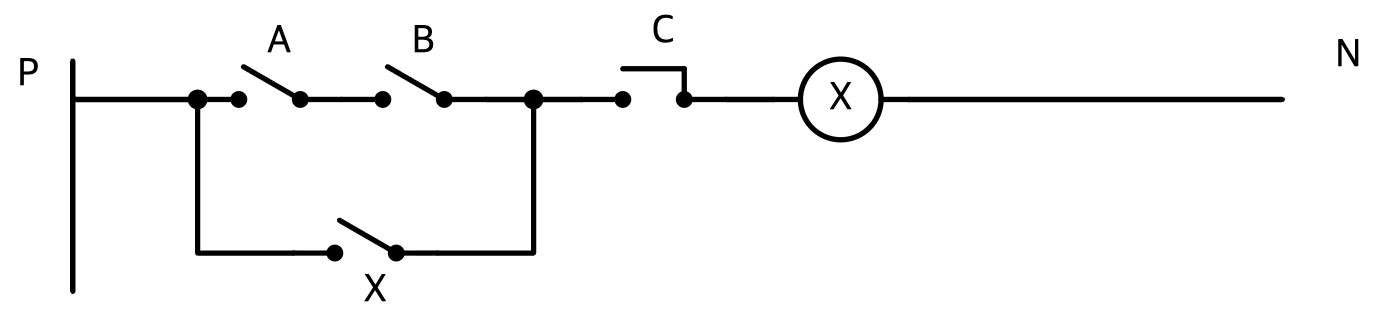

이 회로는 자기유지(self-holding) 구조로, 한 번 세트되면 정지 입력이 들어오기 전까지 스스로 동작을 유지한다.

출력식은 $X=A\cdot B+\overline{C}\cdot X$이며, A·B가 동시에 1이 되는 순간 X가 1로 세트된다.

이후에는 되먹임 항 $\overline{C}\cdot X$가 C=0인 동안 X=1을 유지시키고, C가 1이 되면 $\overline{C}=0$이 되어 유지가 풀린다.

유접점 회로에서는 A·B 직렬 가지에 자기유지 접점 X를 병렬로 붙이고, 이 전체를 C의 b접점과 직렬로 연결해 정지 기능을 준다.

[해설]

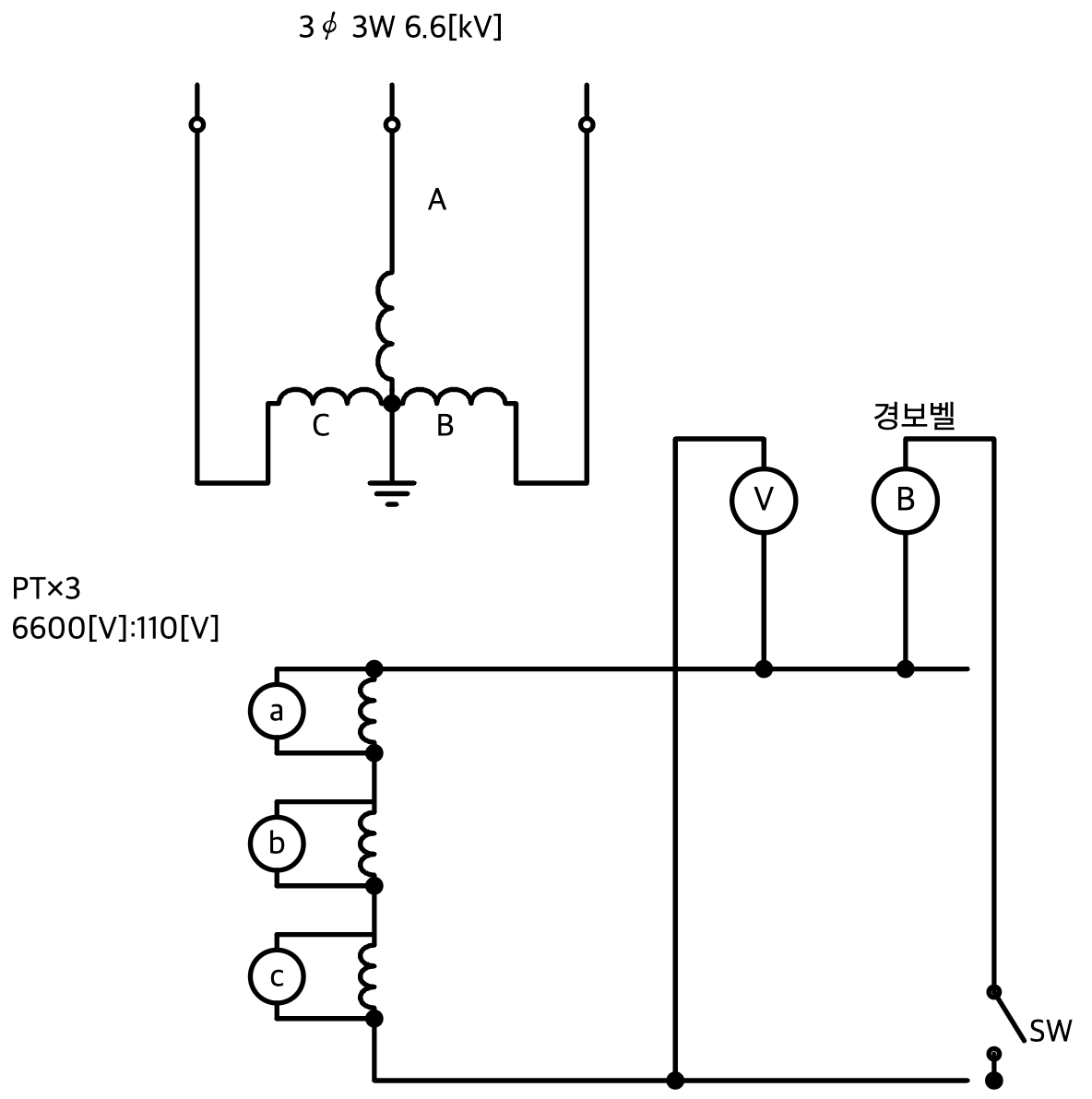

완전 지락(저항 0)이 나면 지락상의 대지전압은 0, 나머지 건전상의 대지전압은 상전압이 아니라 선간전압 수준(상전압의 √3배)으로 올라간다는 원리를 그대로 적용한 문제다.

1차측 정상 상전압은 $6600/\sqrt{3}\fallingdotseq3810.5$[V]이며, A선 지락 시 B·C선 대지전압은 이 값의 √3배인 6,600[V]로 상승한다.

2차측도 같은 원리로, 정상 상전압 $110/\sqrt{3}\fallingdotseq63.5$[V]가 지락 시 110[V]로 올라간다.

개방델타(broken delta)로 묶은 2차 3상 전압의 합은 정상 시 0이지만, 완전 1선 지락 시에는 영상전압의 3배인 $3\times110/\sqrt{3}=110\sqrt{3}\fallingdotseq190.5$[V]가 나타나며, 전압계와 경보벨은 이 잔류전압을 그대로 받는다.

[해설]

하루 발전량은 평균출력(최대출력×부하율)×24[h]이다. 연료량은 열효율 정의식 $\eta = \dfrac{860\,W}{B \cdot H}$을 B에 대해 풀어 구한다.

하루 발전전력량
$W = 400 \times 0.4 \times 24 = 3{,}840$ [kWh]

연료소비량
$B = \dfrac{860\,W}{\eta \cdot H}$
$= \dfrac{860 \times 3{,}840}{0.36 \times 9{,}600}$
$\fallingdotseq 955.56$ [ℓ]

860은 1[kWh]=860[kcal] 환산값이다. 부하율을 곱하지 않고 최대출력을 그대로 쓰면 오답이다.

[해설]

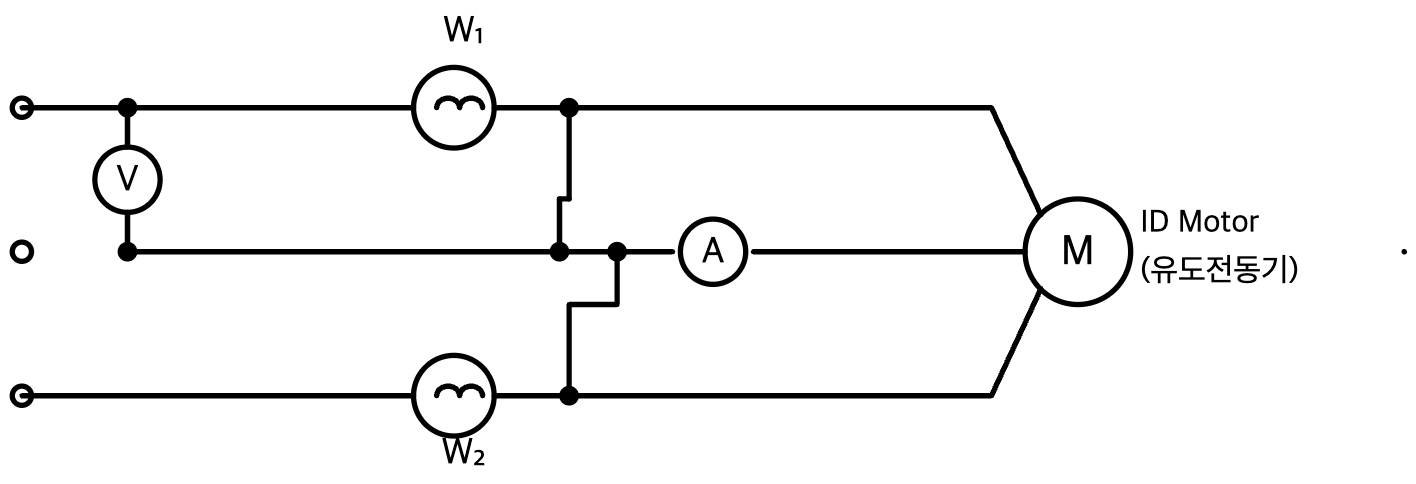

2전력계법에서는 두 전력계 지시값을 더하기만 하면 3상 유효전력이 되므로 별도의 위상 보정이 필요 없다.

$P=W_1+W_2=2.6+5.4=8$[kW]이고, 피상전력은 선전류·선간전압으로 $S=\sqrt{3}\,V\,I=\sqrt{3}\times220\times25\fallingdotseq9{,}526.28$[VA]로 구한다.

역률은 $\cos\theta=\dfrac{P}{S}\times100\fallingdotseq83.98$[%]로, 유효전력과 피상전력의 비로 정의된다.

[해설]

부하전압과 유효전력이 일정하면 선전류 $I = \dfrac{P}{\sqrt{3}V\cos\theta}$는 역률에 반비례하므로, 역률을 개선하면 전류가 줄어든다.

1선당 R = 1.5[Ω], X = 2.0[Ω]이며, 전압강하 식에서 R 항은 그대로이고 X tanθ 항만 줄어든다.
$e = \dfrac{P}{V}(R + X\tan\theta)$
$e_1 = \dfrac{1{,}000\times10^3}{6{,}000}(1.5 + 2.0\times0.75) = 500$ [V]
$e_2 = \dfrac{1{,}000\times10^3}{6{,}000}(1.5 + 2.0\times0.3287) \fallingdotseq 359.56$ [V]
$\dfrac{e_2}{e_1} = \dfrac{359.56}{500}\times100 \fallingdotseq$ 71.91[%]

전력손실은 전류의 제곱에 비례한다.
$\dfrac{P_{\ell 2}}{P_{\ell 1}} = \left(\dfrac{\cos\theta_1}{\cos\theta_2}\right)^2 = \left(\dfrac{0.8}{0.95}\right)^2\times100 \fallingdotseq$ 70.91[%]

혼동 주의: 전압강하는 R 항이 그대로 남아서 덜 줄고, 전력손실은 1/cos²θ에 비례해 더 줄어든다. 그래서 두 비율은 서로 다르게 나온다.

[해설]

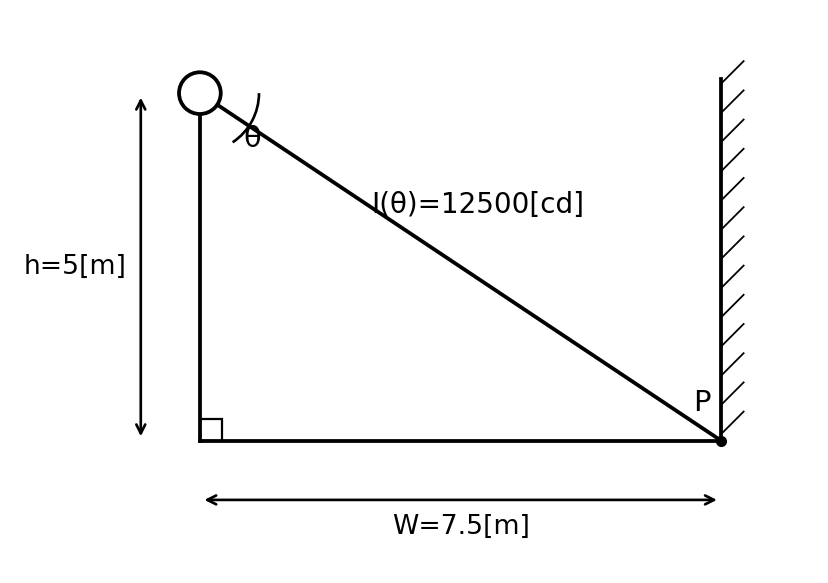

광원에서 점 P까지의 실제 거리와 입사각을 구한 뒤, 조도의 정의식에 대입하는 문제다.

거리는 $r=\sqrt{5^2+7.5^2}\fallingdotseq9.01$[m]이고, 연직선 기준 입사각은 $\cos\theta=5/r,\ \sin\theta=7.5/r$로 구한다.

수평면 조도는 $E_h=\dfrac{I}{r^2}\cos\theta$, 수직면 조도는 $E_v=\dfrac{I}{r^2}\sin\theta$로, 같은 광도·거리에서 입사각의 코사인·사인만 다르게 곱한다는 점이 핵심이다.

[해설]

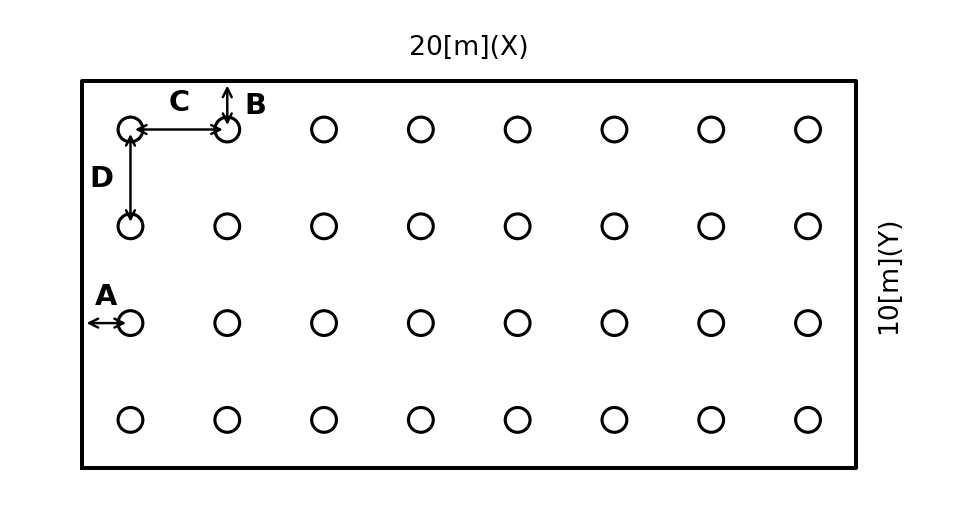

등수부터 등간격, 주파수 변경의 영향, 등간격 기준까지 조명설계 전반을 묻는 문제로, 각 항목은 표준 공식과 관용 기준을 그대로 적용한 값이다.

등수는 $N=\dfrac{E\cdot A\cdot D}{F\cdot U}=\dfrac{200\times200\times1.2}{2{,}500\times0.6}=32$[등]이며, 여기서 감광보상률(D)은 등의 광속 감쇠를 보정하기 위해 곱해준다.

32등을 가로 8열×세로 4열로 고르게 배치하면 등간격은 가로·세로 모두 2.5[m]가 되고, 벽까지의 간격은 관례상 등간격의 절반(1.25[m])으로 둔다.

60[Hz]용 형광등을 50[Hz]에서 쓰면 안정기 리액턴스가 줄어 전류가 늘기 때문에 광속은 증가하고 점등(시동)에 걸리는 시간은 길어지며, 일반적으로 등간격은 등 높이의 1.5배 이하로 두는 것이 권장 기준이다.

[해설]

실지수는 방의 가로·세로와 등고(작업면에서 등기구까지 높이)의 관계를 나타내며, 조명률 표를 찾을 때 쓴다. 등기구 수는 광속법 $N = \dfrac{E \cdot A}{F \cdot U \cdot M}$으로 구한다.

실지수: 등고 $H = 3.85 - 0.85 = 3$ [m]
$RI = \dfrac{X \cdot Y}{H(X+Y)} = \dfrac{10 \times 16}{3 \times (10+16)}$
$\fallingdotseq 2.05$

등기구 수: F40×2는 한 등기구에 40[W] 램프가 2개 들어 있으므로 $F = 3{,}150 \times 2 = 6{,}300$ [lm]이다.
$N = \dfrac{300 \times (10 \times 16)}{6{,}300 \times 0.61 \times 0.7}$
$\fallingdotseq 17.84$이고, 절상해서 18[등기구]가 된다.

조도를 확보하려면 등 수는 소수점 이하를 절상한다. 반사율은 조명률 61[%]에 이미 반영되어 있으므로 계산에 따로 넣지 않는다.

[해설]

병렬운전하는 변압기는 %임피던스에 반비례하고 용량에 비례해 부하를 나눠 맡는다. 그래서 분담비는 (정격용량/%Z)의 비이며, R/X비가 같아 두 전류의 위상이 같으므로 그대로 더하고 나눌 수 있다.

$\dfrac{20}{4} = 5,\quad \dfrac{75}{5} = 15$ 이므로 A : B = 1 : 3
부하 60[kVA]: A = $60\times\dfrac{5}{20} = 15$ [kVA], B = $60\times\dfrac{15}{20} = 45$ [kVA]
부하 120[kVA]: A = $120\times\dfrac{5}{20} = 30$ [kVA], B = $120\times\dfrac{15}{20} = 90$ [kVA] (B는 정격 75[kVA]를 넘어 과부하)

최대 부하는 먼저 정격에 도달하는 변압기가 정한다.
A가 정격 20[kVA]일 때 총부하 = $20\times\dfrac{20}{5} = 80$ [kVA]
B가 정격 75[kVA]일 때 총부하 = $75\times\dfrac{20}{15} = 100$ [kVA]
둘 중 작은 값인 80[kVA]가 한계다.

혼동 주의: 두 정격의 합(95[kVA])이 최대 부하가 아니다. %Z가 작은 A가 먼저 정격에 찬다.

[해설]

먼저 전압강하 식으로 간선 굵기를 정한다. 그 굵기의 피복 포함 단면적으로 점유율 48[%]에 맞는 관을 고른 뒤 설비불평형률을 확인한다.

간선 굵기: 부하가 큰 A선 기준이며, 전압측선과 중성선 사이 전압은 110[V]
$I = \dfrac{5{,}000}{110} \fallingdotseq 45.45$ [A], $e = 110 \times 0.02 = 2.2$ [V]
$A = \dfrac{17.8\,L\,I}{1{,}000\,e} = \dfrac{17.8 \times 100 \times 45.45}{1{,}000 \times 2.2} \fallingdotseq 36.78$ [mm²]
35[mm²]로는 부족하므로 50[mm²]를 선정한다.

전선관: 50[mm²] 전선의 피복 포함 단면적은 128[mm²]
$3 \times 128 = 384$ [mm²]
$\dfrac{384}{0.48} = 800$ [mm²] 이상을 수용하는 G36을 선정한다.

설비불평형률
$\dfrac{5{,}000 - 4{,}200}{9{,}200 \times \frac{1}{2}} \times 100 \fallingdotseq 17.39$ [%]

단상 3선식 설비불평형률 한도는 40[%] 이하이므로 만족한다. 계수 17.8은 전압측선과 중성선 사이 전압강하용이며, 단상 2선식의 35.6과 혼동하지 않는다.
