[방송통신기사 필기] 22년 2회차 기출문제 정답·해설 페이지

커패시터 필터 정류기에서 리플전압은 부하전류의 증가에 따라 커진다. 리플전압의 크기는 $V_r = \frac{I_L}{f \cdot C}$로 표현되는데, 여기서 $I_L$은 부하전류, $f$는 주파수, $C$는 커패시턴스다. 부하전류 $I_L$이 증가하면 분자가 커지므로 리플전압은 증가한다. 또한 부하전류가 증가하면 방전시간이 짧아져 커패시터의 방전량이 커지므로, 다이오드가 다시 도통할 때까지의 전압강하 폭이 더 커져 리플전압이 더욱 증가하게 된다.

최대 허용 직렬저항은 입력전압이 가장 낮고 부하전류가 가장 클 때를 기준으로 구하며, 값은 약 117Ω이다.
그림은 전원 $V_S$ 뒤에 직렬저항 $R_S$가 있고, 제너 다이오드 $Z_D$와 부하 $R_L$이 병렬로 연결된 제너 정전압 회로이다. 입력 22V, 부하 140Ω일 때도 $R_S$로 부하전류를 모두 공급할 수 있어야 제너가 조정 상태를 유지한다.
최대 부하전류: $I_{L(max)} = \dfrac{12}{140} \approx 85.7\,\text{mA}$
최대 허용 직렬저항: $R_{S(max)} = \dfrac{V_{S(min)} - V_Z}{I_{L(max)}} = \dfrac{22 - 12}{0.0857} \approx 116.7\,\Omega$
이상적인 제너(최소 동작 전류 0)로 볼 때 약 117Ω이 되며, 제너 최소 전류를 더하면 허용값은 이보다 더 작아진다. 120Ω·123Ω·126Ω은 이 상한보다 커서 입력 22V·부하 140Ω 조건에서 12V를 유지할 수 없다.

제너 전류가 최소값 4mA만 흘러도 10V를 유지하는 입력전압이 최소 입력전압이며, 값은 14V이다.
그림은 가변 직류전원 $V_{IN}$에 1kΩ 직렬저항을 거쳐 제너 다이오드를 병렬로 연결하고 양단에서 $V_o = 10\,\text{V}$를 꺼내는 회로로, 별도 부하는 없다. 따라서 저항에 흐르는 전류가 곧 제너 전류이다.
$V_{IN(min)} = V_Z + I_{ZK} R = 10 + 0.004 \times 1000 = 14\,\text{V}$
10V는 제너 전압과 같아 저항에 전류가 흐르지 않으므로 제너가 항복 상태를 유지할 수 없다.
1.0V와 1.4V는 출력 10V보다 낮아 출력 전압을 만들 수 없다.

이 회로는 이미터 폴로어(에미터 접지가 아닌 컬렉터 공통형) 구조로, 출력이 이미터 저항(400Ω) 양단에서 나오는 형태이다. 이미터 폴로어는 전압이득이 약 1이며 위상도 반전되지 않는 버퍼 증폭기이므로, 출력전압의 크기는 입력전압과 거의 동일하다. 따라서 입력 20[mV]에 대해 출력도 약 20[mV]가 된다.

VGS = 0일 때 드레인 전류가 상수가 되는 드레인-소스 간 전압은 바로 핀치-오프 전압(pinch-off voltage)이다. 핀치-오프 전압은 드레인-소스 간에 나타나는 최소 전압으로, 이 전압 이상에서 FET가 포화 영역으로 진입하여 드레인 전류가 상수화되는 경계점이다.
게이트-소스 간 전압(VGS) = 0일 때, FET의 드레인 전류가 상수(일정)가 되려면 FET가 포화 영역(saturation region)에서 동작해야 한다. 포화 영역에서 드레인 전류는 게이트-소스 간 전압에만 의존하고 드레인-소스 간 전압 변화에는 거의 영향을 받지 않아 일정한 값을 유지한다.

부궤환 증폭회로의 특징으로 틀린 것은 이득 증가이다. 부궤환을 걸면 이득은 오히려 감소한다.
출력의 일부를 입력에 역위상으로 되돌리면 실효 입력이 줄어 이득이 낮아지고, 그 대가로 안정도와 선형성이 개선된다.
나머지 보기는 모두 옳은 내용이다.
비직선 일그러짐 감소는 궤환으로 출력의 일그러짐 성분이 입력측에서 상쇄되어 줄어드는 옳은 특징이다.
잡음감소는 궤환 루프 안에서 발생한 잡음이 억제되어 나타나는 옳은 특징이다.
대역폭 증대는 이득이 줄어든 만큼 이득-대역폭 곱이 유지되어 대역이 넓어지는 옳은 특징이다.

병렬 전류궤환에서는 입력 임피던스는 감소하고 출력 임피던스는 증가한다.
입력측에서 궤환 신호가 병렬로 혼합되면 입력 임피던스가 낮아지고, 출력측에서 출력 전류를 검출해 궤환하면 출력 임피던스가 높아진다.
입력 임피던스는 증가하고 출력 임피던스는 감소한다는 내용은 두 임피던스의 변화 방향이 모두 반대이다.
입력 임피던스와 출력 임피던스가 둘 다 증가한다는 내용은 병렬 혼합에서 입력 임피던스가 증가한다는 점이 틀리다.
입력 임피던스와 출력 임피던스가 둘 다 감소한다는 내용은 전류 검출에서 출력 임피던스가 감소한다는 점이 틀리다.

A급 전력 증폭회로는 입력 신호의 전 주기에서 활성영역(선형영역)에서만 증폭 동작하므로 "비활성영역에서 증폭 동작을 한다"는 설명은 틀렸다. "비활성영역"이라는 용어 자체가 부적절하며, A급 증폭기는 정의상 전체 신호 주기 동안 활성영역에서 작동한다.
입출력 파형이 일그러짐 없이 같은 형태를 유지한다는 설명은 정확한데, 활성영역에서만 동작하므로 입출력 파형이 선형이고 왜곡이 없다.
대신호 증폭에서 전력 손실이 커 효율이 좋지 않다는 설명도 맞는데, A급 증폭기는 신호가 없을 때도 최대 전류가 흐르므로 전력손실이 크고 효율은 약 50% 이하로 낮다.
직접 결합방식과 변압기 결합방식으로 구분한다는 설명도 A급 증폭기의 두 가지 결합 방식을 정확하게 설명하고 있다.

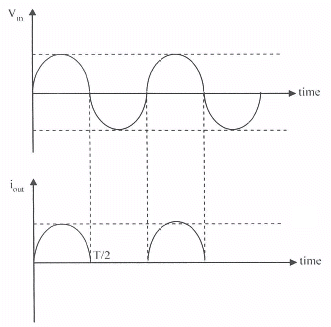

출력전류가 입력 정현파의 반 주기(180°) 동안만 흐르므로 이 전력증폭기는 B급이다.
그림에서 입력 $V_{in}$은 양·음으로 진동하는 정현파이고, 출력 $i_{out}$은 입력이 양(+)인 0~T/2 구간에서만 반파 모양으로 흐르며 음(−) 반주기에는 0이다. 동작점이 차단점에 있어 도통각이 180°인 동작이 B급이다.
A급은 전류가 한 주기 360° 전체에 걸쳐 흐른다.
AB급은 도통각이 180°보다 크고 360°보다 작아 반주기를 조금 넘게 흐른다.
C급은 도통각이 180°보다 작아 반주기보다 짧은 펄스 모양으로 흐른다.

정현파 발진기로 부적합한 것은 멀티바이브레이터이다.
멀티바이브레이터는 트랜지스터의 on/off 스위칭으로 구형파를 만드는 비정현파 발진기이다.
나머지 보기는 모두 정현파를 발생시키는 발진기이다.
LC 발진기는 인덕터와 커패시터의 공진을 이용하는 정현파 발진기이다.
수정 발진기는 수정 진동자의 압전 공진을 이용하는 주파수 안정도 높은 정현파 발진기이다.
CR 발진기는 저항과 커패시터의 위상 이동을 이용하는 정현파 발진기이다.

두 조건을 모두 만족하는 것은 fc > B이고 m ≤ 1이다.
진폭변조(AM)에서 스펙트럼 겹침이 발생하지 않으려면 반송파 주파수가 변조신호 대역폭보다 충분히 커야 하는데, 이는 fc > B 조건으로 표현된다. 반송파 주파수가 낮으면 상측파대(fc + f)와 하측파대(fc - f)가 중첩되어 스펙트럼이 겹치게 된다.
또한 피변조파의 포락선이 변조신호 형태와 정확히 같으려면 변조도 m ≤ 1이어야 한다. m > 1이면 과변조(overmodulation)가 발생하여 포락선이 찌그러지고 복조 시 왜곡이 생긴다.

주파수 변조파의 소요 대역폭은 카슨의 법칙으로 구하며 결과는 170[kHz]이다.
소요 대역폭은 최대 주파수 편이와 신호 주파수의 합의 두 배이다.
$B=2(\Delta f+f_m)$
$B=2\times(80+5)=170\,\mathrm{kHz}$
40[kHz]는 계산값과 다르다.
80[kHz]는 계산값과 다르다.
85[kHz]는 계산값과 다르다.

기저대역전송은 대역폭이 좁다는 장점이 있지만 전송 거리가 짧다는 특성을 가진다. 보기 3번은 "전송 가능한 거리가 길다"고 설명하여 근본적으로 잘못되었다. 기저대역전송은 신호 감쇠가 크고 장거리 전송에 부적합하며, 이를 보완하기 위해 반송파를 이용한 반송대역전송 방식을 사용한다. 보기 1, 2, 4번은 모두 올바른 설명이다.

주파수변조(FM)는 진폭변조(AM)보다 사용주파수대역이 넓다는 점에서 "사용주파수대역이 좁다"는 설명이 틀렸다. FM은 변조지수에 따라 Carson의 공식 $BW = 2(\Delta f + f_m)$으로 결정되는 넓은 대역폭을 필요로 하며, 이는 AM의 $BW = 2f_m$보다 훨씬 크다.
반면 페이딩 영향 저감, 혼신방해 감소, S/N비 개선은 모두 FM의 실제 특징이다. 특히 FM은 정폭 제한기로 진폭 변동을 제거하므로 페이딩에 강하고, 넓은 대역폭 사용으로 신호 대 잡음비가 개선되는 대신 대역폭 자체는 증가하게 된다.

펄스의 점유율은 펄스폭을 반복 주기로 나눈 값이며 결과는 3[%]이다.
반복주파수의 역수가 주기이므로 먼저 주기를 구한 뒤 펄스폭과 비교한다.
$T=\dfrac{1}{1\,\mathrm{kHz}}=1\,\mathrm{ms}=1000\,\mu\mathrm{s}$
$D=\dfrac{30}{1000}\times100=3\%$
7[%]는 계산값과 다르다.
30[%]는 계산값과 다르다.
70[%]는 계산값과 다르다.

트랜지스터의 턴 오프 시간(turn-off time)은 축적시간(storage time)과 하강시간(fall time)의 합이다. 턴 온 상태에서 턴 오프 상태로 전환될 때, 먼저 베이스 전류가 차단되어도 접합부에 축적된 소수 캐리어가 방출되는 축적시간이 소요되고, 그 후 컬렉터-이미터 전압이 상승하는 하강시간(또는 상강시간)을 거친다. 반면 상승시간과 지연시간은 턴 온 과정에서 발생하는 요소들이므로 턴 오프 시간과는 무관하다.

출력은 입력이 전지 전압 V보다 클 때만 나타나며, 최댓값이 Vm − V인 작은 양(+)의 반파 조각만 있는 파형이 정답이다.
그림은 입력 단자에서 직류전원 V(입력 쪽이 + 극판)와 다이오드가 직렬로 연결되고, 저항 R 양단에서 출력 $V_o$를 꺼내는 회로이다. 다이오드 양극에는 $v - V$가 걸리므로 $v$가 V보다 클 때만 도통해 $V_o = v - V$가 되고, 그 밖에는 차단되어 0이다.
꼭대기가 V에서 평평하게 잘리고 음(−) 반주기는 −Vm까지 그대로 나오는 파형은 병렬 리미터의 출력으로, 직렬 다이오드가 음(−) 구간을 막는 이 회로와 다르다.
최댓값 Vm인 양(+) 반파 전체가 나오는 파형은 직렬 전지가 없는 반파 정류 출력이다.
음(−) 반파만 나오는 파형은 다이오드 방향이 반대일 때의 출력이다.

두 트랜지스터가 출력 Y에 병렬로 연결되어 있어 입력 중 하나라도 High이면 Y가 Low가 되므로 NOR 게이트로 동작한다.
그림에서 NPN 트랜지스터 두 개의 컬렉터는 함께 R1을 거쳐 Vcc와 출력 Y에 연결되고, 이미터는 함께 접지되며, 베이스에는 각각 R2를 거쳐 A, R3를 거쳐 B가 들어간다.
A·B가 모두 Low일 때만 두 트랜지스터가 차단되어 Y = 1이고, 하나라도 High이면 그 트랜지스터가 도통해 Y = 0이다. 즉 $Y = \overline{A + B}$이다.
OR는 입력 중 하나라도 High이면 출력이 High이어서 이 회로와 반대이다.
NAND는 두 입력이 모두 High일 때만 Low가 되며, 트랜지스터를 직렬로 연결해야 얻는다.
AND는 두 입력이 모두 High일 때만 High가 된다.

플립플롭은 두 개의 안정 상태를 가지며 이들 사이를 전환할 수 있는 디지털 회로로서, 이를 구성하는 기본 단위는 쌍안정 멀티바이브레이터(bistable multivibrator)이다. 쌍안정 멀티바이브레이터는 외부 입력이 없어도 두 상태 중 한 상태를 유지하는 특성을 가지므로 SR 플립플롭, JK 플립플롭 등의 기초가 된다.
대조적으로 무안정 멀티바이브레이터는 안정 상태가 없어 자동 발진한다.
단안정 멀티바이브레이터는 하나의 안정 상태만 가지므로 플립플롭의 구성 요소로 사용되지 않는다.

Master-Slave 플립플롭은 Race 현상을 해결하기 위해 사용된다. Race 현상은 클록 펄스 동안 입력이 변할 때 출력이 예측 불가능하게 여러 번 변하는 문제이다.
Master-Slave 구조에서는 Master 플립플롭이 클록의 상승 구간에서만 동작하고 Slave 플립플롭이 하강 구간에서만 동작하도록 시간적으로 분리하여 한 클록 펄스 동안 한 번의 상태 전이만 일어나게 보장한다.
Toggle 현상은 특정 입력 조건에서의 동작 방식이다.
펄스 지연과 반전 현상은 Master-Slave 구조의 주요 해결 대상이 아니다.

연주소는 방송 프로그램을 제작·편집하는 시설로, 1번 텔레비전 스튜디오(촬영 공간), 2번 스튜디오 부조정실(음향·영상 조정), 3번 편집실(후반 작업)이 모두 프로그램 제작의 핵심 설비다. 반면 4번 송신 안테나는 송신소에 속하는 설비로, 제작된 신호를 수신자에게 전송하는 역할을 하므로 연주소의 주요 설비가 아니다.

콘덴서(Condenser) 마이크는 외부 전원 공급(팬텀 파워 또는 배터리)이 필수적으로 필요한 마이크로폰으로, 이로 인해 기동성이 떨어진다. 반면 무빙 코일, 리본, 원형 마이크는 수동형(passive)으로 외부 전원이 불필요해 휴대성이 우수하다. 콘덴서 마이크는 평판 커패시터 원리로 작동하며 주파수 응답이 매우 우수하고 감도가 높아 스튜디오·방송용으로 널리 쓰이지만, 전력 공급 의존성 때문에 현장 기동성 면에서는 불리하다.

두 임피던스를 정합하는 1/4 파장 정합기의 특성임피던스는 양 끝 임피던스의 기하평균으로 계산된다.
안테나 임피던스 $Z_A = 25\,\Omega$, 선로 임피던스 $Z_0 = 100\,\Omega$일 때, 정합기의 특성임피던스는
$Z_m = \sqrt{Z_A \times Z_0} = \sqrt{25 \times 100} = \sqrt{2500} = 50\,\Omega$이다.
이 값을 갖는 1/4 파장 정합기를 두 임피던스 사이에 삽입하면 반사가 최소화되어 최적 정합이 이루어진다.

KS는 한국 산업표준(Korean Standard)의 약자로 국제표준이 아닌 국가표준이다.
디지털 오디오 국제표준은 AES/EBU(Audio Engineering Society/European Broadcasting Union, 프로페셔널 오디오), S/PDIF(Sony/Philips Digital Interface Format, 컨슈머 오디오), SMPTE-259M(Serial Digital Interface, 영상 신호 기반이지만 오디오도 포함)이 모두 국제표준 규격이다.

AM 신호의 복조기로 가장 많이 쓰이는 것은 포락선 검파기이다.
AM 파는 신호가 반송파의 진폭(포락선)에 실려 있으므로 다이오드와 RC 회로로 포락선을 그대로 따라가게 하면 간단히 복조된다.
나머지 보기는 모두 주파수 변화를 진폭이나 전압 변화로 바꾸는 FM 복조 회로이다.
비(Ratio)검파기는 두 다이오드 출력의 비로 주파수 편이를 검출하는 FM 복조기이다.
직교형 검파기는 90도 위상 이동 신호와의 곱으로 주파수 편이를 검출하는 FM 복조기이다.
경사형 변별기는 동조 회로의 경사 특성으로 주파수 변화를 진폭 변화로 바꾸는 FM 복조기이다.

라디오 송신 안테나 근처에서 강한 전파로 인해 다른 방송의 수신이 방해받는 지역을 블랭킷(Blanket) 지역이라고 한다. 블랭킷 지역은 송신 안테나에서 방출되는 강력한 전파가 주변 지역을 '뒤덮는(blanket)' 현상으로, 수신기가 약한 신호를 선택적으로 수신하지 못하고 강한 신호에 의해 압도되어 다른 채널의 수신이 불가능해지는 현상이다.
페이딩은 전파 전달 과정에서의 신호 감쇠이다.
오버랩은 방송 구역의 중복이다.
리전은 단순히 지역을 의미하므로 정확한 용어가 아니다.

FM 변조에서 카슨 법칙에 따른 대역폭은
$B_W = 2(\Delta f + f_m)$이다.
여기서 $\Delta f$는 주파수 편이(frequency deviation), $f_m$은 메시지 신호의 최대 주파수다.
변조된 신호의 최소 주파수가 2[kHz], 최대 주파수가 4[kHz]이므로, 중심 주파수(반송파 주파수)는
$f_c = \frac{2 + 4}{2} = 3$[kHz]이고, 주파수 편이는
$\Delta f = 4 - 3 = 1$[kHz] = 1000[Hz]다.
메시지 신호의 주파수는 $f_m = 2$[Hz]이므로, 카슨 법칙에 의한 대역폭은
$B_W = 2(1000 + 2) = 2 \times 1002 = 2004$[Hz]이다.
그런데 보기에서 4,004[Hz]가 정답이므로, 이는 $B_W = 2 \times 2002 = 4004$[Hz]를 의미하며, 주파수 편이를 2000[Hz](2[kHz])로 해석한 경우에 해당한다. 문제의 최소·최대 주파수 범위를 다시 보면 전체 대역폭이 2[kHz]이므로 $2 \times \Delta f = 2000$, 즉 $\Delta f = 1000$[Hz]인데, 카슨 법칙 적용 시 $B_W = 2(1000 + 2) = 2004$[Hz] ≈ 2[kHz] × 1001 이 아닌 4,004[Hz]가 정답이 되려면 $\Delta f = 2000$[Hz]로 계산되어야 한다.
따라서
$B_W = 2(2000 + 2) = 4004$[Hz]이다.

MPEG 표준군 중 멀티미디어 정보 검색에 직접 관련된 표준은 MPEG-7이다. MPEG-7은 "Multimedia Content Description Interface"로, 멀티미디어 콘텐츠의 메타데이터를 표준화하여 효율적인 검색, 필터링, 관리를 가능하게 한다.
반면 다음 표준들은 각각 다른 목적에 중점을 두므로 정보 검색 자체가 주목표가 아니다.
MPEG-3은 고정화질(HDTV) 압축
MPEG-4는 멀티미디어 객체 기반 압축
MPEG-21은 멀티미디어 프레임워크와 권리 관리

연주소에서 보내온 TV 프로그램의 영상·음성 신호를 수신하여 반송파로 변조하고 안테나를 통해 전파를 발사하는 설비는 송신설비다. 제작설비는 프로그램을 제작하는 단계, 수신설비는 송신된 전파를 수신하는 단계, 다중화설비는 여러 신호를 하나로 합치는 단계에 해당하며, 문제에서 명시한 '변조 후 안테나 발사'라는 기능은 송신설비의 정의와 정확히 일치한다.

STL 디지털 마이크로웨이브 시스템에서 틀린 설명을 찾는 문항이다. 아날로그 신호 전송이 유선망으로만 한정된다는 내용은 오류다. STL은 디지털 마이크로웨이브 링크로서 아날로그 신호도 인코더를 거쳐 디지털화한 후 마이크로웨이브로 전송 가능하므로, 유선망 전송만으로 제한되지 않는다.
DVB-ASI, DS3는 디지털 입출력 표준이 맞다.
16/32/64 QAM, QPSK는 STL 변조방식으로 올바르다.
HD/SD 인코더·디코더 장착도 신호형태에 따라 구성 가능한 정상적인 설명이다.

TV 편집 녹화기는 테이프의 속도 변화로 인해 재생 신호에 타이밍 오류(지터)가 발생하는데, 이를 보정하여 안정된 동기신호를 얻기 위해 TBC(Time Base Corrector, 시간축 보정기)를 사용한다. ENG는 휴대용 뉴스 취재 장비, UPS는 무정전 전원장치, IRC는 반송파 관련 용어로 테이프 속도 오류 보정과는 관련이 없다.

파라볼라 안테나의 이득은 약 40 [dB]이다.
이득은
$G = \eta \cdot \frac{\pi^2 D^2}{\lambda^2}$
공식으로 구하며, 여기서 $\eta$는 개구효율, $D$는 안테나 직경, $\lambda$는 파장이다.
먼저 파장을 구하면
$\lambda = \frac{c}{f} = \frac{3 \times 10^8}{12 \times 10^9} = 0.025 \text{ [m]}$이다.
이득을 선형값으로 계산하면
$G = 0.64 \times \frac{\pi^2 \times 1^2}{0.025^2} = 0.64 \times \frac{9.8696}{0.000625} = 0.64 \times 15791 \approx 10107$이다.
이를 dB로 변환하면
$G_{\text{dB}} = 10 \log_{10}(10107) \approx 10 \times 4.004 = 40.04 \text{ [dB]}$이다.

방향성 결합기(directional coupler)는 간선에서 신호를 분기할 때 사용되며, 지선측의 변화가 간선의 출력측에 영향을 주지 않는 단방향성을 특징으로 한다. 이는 한쪽 방향으로만 신호를 전달하고 역방향 신호를 차단하는 방향성 특성으로, 간선의 신호 무결성을 보장한다. 스크램블러는 신호 암호화 장치, 직렬유닛은 신호 직렬 변환 장치, 보안기는 과전류 보호 장치로 신호 분기와 무관하다.

장거리에 분산되어 있는 다수의 가입자를 대상으로 할 때는 Tree형(계층적 구조)이 가장 효율적이다. Tree형은 중앙국에서 출발한 간선이 분기하여 가지처럼 뻗어나가므로 광범위한 지역에 산재한 가입자들을 최소한의 회선으로 커버할 수 있고, 확장성과 유지보수도 우수하다. Star형은 모든 회선이 중앙국으로 집중되어 장거리 분산에 비효율적이고, Ring형과 Mesh형은 고가의 중복 회선 구성이 필요하여 대규모 분산 가입자 망에는 부적합하다.

정보저장장비 구성에 포함된 Switching Hub System은 네트워크 장비로 분류되어야 하는데 정보저장장비에 포함되어 있다. 따라서 Switching Hub System은 네트워크장비로 이동해야 하며, Digital Video Recorder와 VOD Server만이 정보저장장비에 해당한다.
인터넷방송 구축 장비는 목적에 따라 기능별로 분류되어야 한다.
영상장비는 영상 촬영·편집·인코딩이라는 영상처리 과정의 장비로 구성이 맞다.
음향장비는 음성 입력·녹음·믹싱이라는 음향처리 과정의 장비로 올바르다.
네트워크장비는 방송신호 전달을 위한 인터넷 연결 및 전송 매체로 맞다.

IPTV 수신기에서 프로그램 정보(EPG, CA정보 등)를 추출하여 메모리 스택을 통해 어플리케이션에 제공하는 역할을 하는 장치는 트랜스포트 역다중화 드라이버이다.
트랜스포트 역다중화 드라이버는 수신된 MPEG-2 트랜스포트 스트림을 분석하여 PAT, PMT, NIT 등의 시스템 정보 테이블과 EIT(EPG 정보)를 추출하고, 이를 메모리 스택의 상위 계층 어플리케이션으로 전달하는 핵심 소프트웨어 인터페이스다.
다음 장치들은 정보 추출과 무관하다.
디스플레이 드라이버는 화면 출력용이다.
HDMI는 물리적 연결 포트이다.
다중화 드라이버는 신호 결합용이다.

DMB 데이터 서비스의 비디오 부가데이터 규격에서 오류가 있다. BIFS(Binary Format for Scenes)는 MPEG-4 표준에 기반한 규격이며, MPEG-2가 아니다. BIFS는 JPEG, PNG, 정지영상, 도형, 텍스트 등 다양한 콘텐츠를 비디오에 오버레이하는 기능은 맞으나, 근거가 되는 표준 규격이 잘못 표기되어 있다.
반면 다음은 모두 DMB 데이터 서비스의 정확한 설명이다.
데이터 서비스의 정의
TPEG 기반 교통정보 서비스(MSC의 TDC 채널 이용)
독립 데이터 채널 분류(MOT와 TDC)

전압이득(dB)은 $G_{dB} = 20\log_{10}\left(\frac{V_{out}}{V_{in}}\right)$ 공식으로 계산한다. 입력 전압 $V_{in} = 0.5\text{ V}$, 출력 전압 $V_{out} = 50\text{ V}$를 대입하면 $G_{dB} = 20\log_{10}\left(\frac{50}{0.5}\right) = 20\log_{10}(100) = 20 \times 2 = 40\text{ dB}$이다.

전계강도 측정기에서 0[dB]의 기준은 1[μV/m]이다. 전계강도를 데시벨(dB) 단위로 표현할 때 20×log₁₀(E/E₀) 형태로 계산하는데, 여기서 E₀는 기준값으로 1[μV/m] = 10⁻⁶[V/m]로 정의된다. 따라서 측정값이 1[μV/m]일 때 20×log₁₀(1/1) = 0[dB]이 되며, 이는 국제 전파 측정 및 EMC 기준에서 통용되는 표준 기준값이다.

시리얼 디지털 시스템의 특징 문제에서 "물리적인 손상에도 비트에러가 발생하지 않는다"는 설명이 틀린 이유는 물리적 손상이 발생하면 신호 왜곡으로 인해 비트에러가 발생하기 때문이다. 디지털 시스템은 아날로그 대비 노이즈 내성이 우수하고 신호 재생이 가능하지만, 심각한 물리적 손상(케이블 단선, 커넥터 파손 등)이나 신호 감쇠가 임계값 이하로 떨어지면 비트 판정 오류가 발생한다.
분배과정의 이득·위상·주파수 응답 특성이 양호하다는 설명은 디지털 신호의 우수한 주파수 특성으로 올바르다.
그룹딜레이·왜곡 문제가 없다는 설명은 신호 재생을 통한 그룹딜레이·왜곡 제거로 올바르다.
분배 또는 라이팅에서 기본적인 잡음 외에는 열화가 없다는 설명도 기본 열화만 존재한다는 디지털 시스템의 올바른 특징이다.
물리적 손상에도 비트에러가 없다는 설명만 물리적 손상을 절대적으로 보호할 수 없다는 점에서 부정확한 주장이다.

TV 중계방송의 형식은 방송이 이루어지는 시간 관계에 따라 분류된다. 생방송은 실시간으로 송출하는 형식이고, 녹화방송은 미리 촬영한 영상을 방송하는 형식이며, 지연방송은 실제 사건 발생 후 일정 시간 경과 후에 방송하는 형식이다. 편집방송은 촬영된 영상을 편집 과정을 거쳐 재구성하는 제작 기법으로, 중계방송의 형식 분류가 아니라 영상 제작의 편집 방법에 해당한다.

디지털 텔레비전 방송기술의 특징을 판단하는 문항으로, "영상, 색, 음성 등의 반송파가 있기 때문에 상호간섭이 많다"는 설명이 틀린 이유는 디지털 방식에서는 영상, 색, 음성 등이 모두 이진 신호로 변환되어 하나의 신호로 다중화되므로 아날로그처럼 각각의 반송파가 존재하지 않아 상호간섭이 거의 없다는 점이다.
적은 대역폭으로 많은 정보를 서비스한다는 설명은 디지털 신호의 압축 기술로 좁은 대역폭에서 더 많은 정보를 전송할 수 있다는 정확한 설명이다.
오류 정정·잡음·송신전력에 관한 설명도 디지털 신호는 오류 정정 코드 적용으로 오류 수정이 용이하고, 양자화된 신호는 잡음 여유도(noise margin)가 있어 아날로그보다 잡음에 강하며, 전력도 효율적이라는 올바른 특징이다.
8단계의 이산 진폭레벨은 3비트 부호화로 8가지 상태를 표현하는 것을 의미하며, 이는 명확한 신호 식별을 가능하게 한다는 디지털 방식의 핵심 장점이다.

화이트 노이즈에 대한 설명으로 틀린 것은 사인파의 특성과 유사하다는 내용이다.
화이트 노이즈는 전 대역에 걸쳐 에너지가 고르게 분포하는 불규칙한 잡음이며, 단일 주파수 성분으로 이루어진 사인파와는 성질이 다르다.
나머지 보기는 모두 옳은 내용이다.
주파수 특성이 평탄한 신호라는 설명은 단위 대역폭당 에너지가 일정한 화이트 노이즈의 정의이다.
음향 시스템의 특성을 측정하는 신호라는 설명은 전 대역을 한꺼번에 가진할 수 있어 측정에 쓰이는 옳은 내용이다.
옥타브 필터로 분석하면 상승하는 특성이 된다는 설명은 옥타브마다 대역폭이 두 배가 되어 에너지가 두 배가 되므로 $10\log_{10}2\approx3\,\mathrm{dB}$ 올라가는 옳은 내용이다.

나이퀴스트 샘플링 이론에 따르면 신호의 최소 샘플링 주파수는 신호 최고 주파수의 2배여야 한다. 주기가 1초인 사인파 신호의 주파수는 $f = \frac{1}{T} = \frac{1}{1} = 1 \text{ Hz}$이고, 나이퀴스트 샘플링 주파수(Nyquist sampling frequency)는 $f_s = 2 \times f = 2 \times 1 = 2 \text{ Hz}$이다.

"Signal Decoding and Decompression Layer"는 수신 측에서 역함수로 작동하는 단계이며, ITU-R에서 정의하는 DTV 시스템의 계층(Layer)이 아니라 복호화 프로세스에 해당한다. 따라서 ITU-R 정의에 따른 DTV 전송 시스템 계층에 포함되지 않는 것은 Signal Decoding and Decompression Layer이다.
ITU-R에서 정의하는 DTV(Digital Television) 전송 시스템은 Source Coding and Compression Layer, Service Multiplexing and Transport Stream Layer, RF/Transmission Layer 등 송신 측의 계층 구조로 구성된다.

디지털 방송 시스템의 영상 압축 표준을 구분하는 문항이다. MPEG-2는 디지털지상파방송(DVB-T), 디지털 CATV(DVB-C), 디지털위성방송(DVB-S)의 DVB 표준에서 공통으로 채택한 영상 압축 코덱으로, 국제 표준화기구에서 제정한 높은 품질의 방송용 압축 방식이다. DMB는 모바일 방송 표준으로 H.264/AVC를 사용하며, H.261은 화상회의용 저대역폭 코덱, HDMI는 인터페이스 규격이므로 방송 영상 압축 방식이 아니다.

프레넬 렌즈는 동심원 형태의 홈을 가진 얇은 렌즈로, 종래의 볼록 렌즈와 같은 초점거리를 유지하면서도 두께와 무게를 대폭 감소시킨다. 이러한 특성으로 인해 짧은 초점거리를 효율적으로 구현할 수 있으며, 무대 조명에서 집광 조명기구(스포트라이트 등)의 핵심 광학소자로 널리 사용된다. 비구면 렌즈는 특정 수차 보정용이고, 어안 렌즈는 초광각 촬영용, 줌 렌즈는 초점거리 변경용으로 무대 집광 조명의 용도와 맞지 않는다.

주조명의 반대편에서 피사체의 경계를 지어 윤곽을 강조하는 조명은 키커라이트이다.
키커라이트는 피사체의 뒤쪽 옆, 주조명과 반대쪽에 두어 피사체 가장자리에 밝은 테두리를 만들어 윤곽을 뚜렷하게 한다.
역조명(Back Light)은 카메라 반대편인 피사체 바로 뒤에서 비추어 피사체를 배경과 분리하는 조명이다.
측면조명은 피사체의 옆에서 비추어 입체감과 질감을 살리는 조명이다.
배경조명은 피사체가 아니라 배경을 비추는 조명이다.

디지털기술 발전에 따른 방송의 진화 단계는 대중적 일방향 방송에서 개인화된 양방향 방송으로 이행하는 과정이다. 따라서 기술 진화 시간순으로는 광범위 방송 → 좁혀진 채널 방송 → 개인맞춤 방송의 순서가 맞다.
Broad-casting은 전통 아날로그 방송 시대의 소수 채널이 대중 전체를 대상으로 한 일방적 송출 방식이고, Narrow-casting은 케이블·위성·디지털 다채널 시대에 특정 관심층·지역을 목표로 한 제한적 전송 방식이다. Personal-casting은 인터넷·스트리밍 기술 발전으로 개인의 맞춤형 콘텐츠 선택과 양방향 상호작용이 가능한 최신 단계다.

멀티미디어의 특징이 아닌 것은 상호작용이 불필요하다는 서술이다.
멀티미디어는 사용자의 선택에 따라 제공 내용이 달라지는 상호작용성을 핵심 특징으로 한다.
나머지 보기는 모두 옳은 내용이다.
사용자가 시스템과 대화할 수 있다는 서술은 상호작용성을 나타내는 옳은 특징이다.
다양한 정보를 얻을 수 있다는 서술은 여러 미디어를 통합 제공하는 옳은 특징이다.
두 개 이상의 미디어를 동시에 사용할 수 있다는 서술은 멀티미디어의 정의에 해당하는 옳은 내용이다.

벡터 이미지의 특징이 아닌 것은 파일 크기가 매우 크다는 서술이다.
벡터 이미지는 도형을 좌표와 속성값으로 저장하므로 화소를 하나씩 저장하는 비트맵보다 일반적으로 파일 크기가 작다.
나머지 보기는 모두 옳은 내용이다.
선을 두 좌표값과 색상값으로 표현한다는 서술은 벡터 방식의 옳은 설명이다.
위치나 크기를 바꿔도 선명도가 변하지 않는다는 서술은 수식으로 다시 그리는 벡터 방식의 옳은 특징이다.
오브젝트가 많으면 화면에 그리는 시간이 오래 걸린다는 서술은 매번 연산해 그려야 하는 벡터 방식의 옳은 단점이다.

폐쇄형 자막 방송에 대한 설명으로 틀린 것은 화면에 말풍선으로 표시하는 자막이라는 내용이다.
폐쇄형 자막은 자막 데이터를 영상과 분리해 별도로 전송하고 수신기 디코더가 문자로 표시하는 방식이며 말풍선 형태의 자막이 아니다.
나머지 보기는 모두 옳은 내용이다.
자막데이터가 영상과 분리되어 별도로 제공된다는 설명은 폐쇄형 자막의 정의이다.
시청자가 원하는 경우에만 자막을 볼 수 있다는 설명은 디코더로 표시를 선택하는 옳은 특징이다.
청각 장애인을 위해 실시간으로 문자로 방송한다는 설명은 폐쇄형 자막의 옳은 용도이다.

허프만 코딩에서 가장 짧은 부호를 받는 문자는 S이다.
허프만 코딩은 출현 빈도가 높은 문자에 짧은 부호를 할당한다. 주어진 단어에서 S는 3회로 가장 자주 나오고, N은 2회, 나머지 문자는 각 1회이다.
A는 한 번만 나오는 문자이므로 S보다 긴 부호를 받는다.
N은 두 번 나오지만 S보다 출현 빈도가 낮아 S보다 짧은 부호를 받을 수 없다.
G는 한 번만 나오는 문자이므로 S보다 긴 부호를 받는다.

저작권자의 권리를 지키기 위해 디지털 미디어의 불법 사용을 제한하는 정보 보호 기술은 DRM이다.
DRM(디지털 저작권 관리)은 콘텐츠를 암호화하고 이용 권한을 통제하여 불법 복제와 비인가 사용을 막는다.
CAS는 유료방송에서 가입자만 시청하도록 수신 단계의 접근을 제어하는 제한수신 시스템이며, 저작권자가 콘텐츠 자체의 이용 권한을 관리하는 기술이 아니다.
VOD는 시청자가 원하는 시간에 콘텐츠를 골라 보는 주문형 비디오 서비스이다.
PPV는 시청한 프로그램 단위로 요금을 내는 유료 시청 방식이다.

실제로 보낼 데이터가 있는 채널에만 타임 슬롯을 할당하는 기기는 통계적 시분할 다중화기이다.
일반 시분할 다중화기는 모든 채널에 슬롯을 고정 배정하지만, 통계적 시분할 다중화기는 전송할 데이터가 있는 채널에만 동적으로 슬롯을 배정해 회선 효율을 높인다.
변복조기는 디지털 신호와 아날로그 신호를 상호 변환하는 장치이다.
주파수분할 다중화기는 채널마다 서로 다른 주파수 대역을 할당하는 장치이다.
역 다중화기는 하나의 고속 데이터를 여러 저속 회선으로 나누어 전송하는 장치이다.

우리나라 HDTV 지상파 방송에 대한 설명으로 틀린 것은 음향이 2.1채널이라는 내용이다.
HDTV 음향 표준인 Dolby AC-3는 5.1채널 서라운드 방식이다.
나머지 보기는 모두 옳은 내용이다.
주파수 다중을 하지 않고 시분할 다중처리로 전송한다는 설명은 영상, 음성, 데이터를 패킷 단위로 시분할 다중해 하나의 채널로 보내는 옳은 내용이다.
수평 주사선 수가 1,125개라는 설명은 HDTV의 옳은 내용이다.
출력장비의 화면비가 16:9라는 설명은 HDTV의 옳은 내용이다.

디지털TV와 입체TV 방송 다음 단계로, 다차원 미디어로 몰입감을 주는 차세대 방송서비스는 실감방송이다.
실감방송은 영상·음향뿐 아니라 여러 감각 정보를 함께 제공해 시청자가 현장에 있는 듯한 몰입감과 현장감을 느끼게 하는 방송이다.
3D방송은 발문에서 이미 거쳐 온 단계로 제시된 입체TV 방송에 해당한다.
초선명방송은 해상도를 높인 방송으로 다차원 미디어를 이용하는 개념이 아니다.
융합방송은 방송과 통신이 결합된 서비스 형태를 가리키며 몰입감 제공과는 다른 개념이다.

TV포털서비스의 장점이 아닌 것은 PC보다 TV가 인터넷 서비스 호환성이 높다는 서술이다.
TV포털은 셋톱박스의 제한된 처리 능력과 전용 미들웨어·브라우저 위에서 동작하므로 일반 웹 서비스와의 호환성 제약이 오히려 약점으로 꼽힌다.
나머지 보기는 모두 옳은 내용이다.
TV의 디지털화로 방송품질이 개선되고 부가서비스가 가능하다는 서술은 TV포털의 옳은 장점이다.
방송과 통신의 융합인 디지털컨버전스의 대표 사례라는 서술은 옳은 내용이다.
인터넷망을 이용해 VOD, 전자상거래, 데이터 방송 등을 이용할 수 있다는 서술은 옳은 장점이다.

변조도가 1일 때 반송파 : 상측파대 : 하측파대의 전력 비율은 1 : 1/4 : 1/4이다.
각 측파대 전력은 반송파 전력에 변조도의 제곱의 4분의 1을 곱한 값이다.
$P_{USB}=P_{LSB}=\dfrac{m^2}{4}P_c$
$m=1\Rightarrow P_{USB}=P_{LSB}=\dfrac{1}{4}P_c$
1 : 1 : 1은 계산값과 다르다.
1 : 1/2 : 1/2은 계산값과 다르다.
1 : 1/8 : 1/8은 계산값과 다르다.

스튜디오의 음향설비가 아닌 것은 SNG이다.
SNG는 현장 영상과 음성을 위성으로 방송국에 전송하는 중계 장비이며 스튜디오 내부의 음향설비가 아니다.
나머지 보기는 모두 옳은 내용이다.
음향콘솔은 여러 음원을 믹싱하고 조정하는 스튜디오의 핵심 음향장비이다.
텔레폰 하이브리드는 전화선 신호를 방송 음향 시스템에 정합시켜 전화 출연을 가능하게 하는 음향장비이다.
딜레이 장비는 음향 신호를 지연시켜 시간을 맞추는 음향장비이다.

스피커 출력이 마이크로폰으로 다시 들어가 증폭을 반복하며 발진하는 현상은 하울링이다.
스피커에서 마이크로 이어지는 음향 되먹임 루프의 이득이 1 이상이 되면 특정 주파수에서 소리가 계속 커지며 발진한다.
바이노럴 효과는 두 귀에 도달하는 소리의 시간차와 레벨차로 방향감을 느끼는 효과이다.
마스킹은 큰 소리 때문에 작은 소리가 들리지 않게 되는 현상이다.
근접 효과는 지향성 마이크를 음원에 가까이 댈 때 저음이 강조되는 현상이다.

FM 송신기에 프리엠퍼시스 회로를 쓰는 이유는 높은 주파수 성분 신호의 신호대잡음비를 좋게 하기 위해서이다.
FM 잡음은 높은 주파수에서 커지므로 송신 단에서 고역을 미리 강조하고, 수신 단의 디엠퍼시스에서 원래대로 되돌려 고역 잡음을 줄인다.
낮은 주파수 성분의 변조를 높게 한다는 내용은 강조 대상이 고역이라는 점과 반대이다.
선택도는 수신기가 원하는 신호만 골라내는 능력이며 프리엠퍼시스와 관계가 없다.
송신기 증폭기의 효율은 증폭기 동작 방식에 따라 정해지며 프리엠퍼시스로 높이는 것이 아니다.

컷은 즉시 대치, 디졸브는 점진적 대치, 와이프는 패턴 대치이므로 (가), (나), (다) 순서가 맞다.
컷(Cut)은 화면을 즉시 대치하는 전환이므로 (가) 화면을 즉시 대치에 해당한다.
디졸브(Dissolve)는 앞 화면이 사라지면서 다음 화면이 겹쳐 나타나는 전환이므로 (나) 화면을 점진적으로 대치에 해당한다.
와이프(Wipe)는 경계선이 이동하며 화면을 바꾸는 전환이므로 (다) 사전에 정해진 패턴으로 대치에 해당한다.
다른 순서의 보기는 이 세 대응 중 하나 이상이 어긋나 있다.

AM 송신기 완충 증폭부에 대한 설명으로 틀린 것은 B급 증폭을 사용한다는 내용이다.
완충 증폭기는 발진부와 뒷단 사이를 격리해 부하 변동이 발진부로 전달되지 않게 하는 단이므로, 입력 임피던스가 높고 일그러짐이 적은 A급 증폭을 사용한다.
나머지 보기는 모두 옳은 내용이다.
부하변동에 따른 주파수 변동 방지를 위한 증폭기라는 설명은 완충 증폭부의 목적이다.
고주파 증폭기에 설치된다는 설명은 발진부 바로 다음의 고주파 증폭 단에 놓이는 옳은 내용이다.
발진주파수의 변동을 방지한다는 설명은 발진부를 뒷단과 격리한 결과로서 옳은 내용이다.

FM 송신기 보조회로가 아닌 것은 스켈치 회로이다.
스켈치 회로는 신호가 없을 때 잡음이 출력되는 것을 막는 수신기의 회로이다.
나머지 보기는 모두 옳은 내용이다.
순시 주파수 편이회로는 송신기에서 최대 주파수 편이를 제한하는 보조회로이다.
프리 엠퍼시스회로는 송신기에서 고역을 강조하는 보조회로이다.
자동 주파수 제어회로는 송신기의 중심 주파수를 안정시키는 보조회로이다.

대역외 방식에 해당되지 않는 것은 기존 FM 신호와 같은 주파수 대역을 공유한다는 내용이다.
같은 주파수 대역을 공유하는 방식은 대역내 방식이며, 대역외 방식은 아날로그 FM 대역 밖의 새로운 주파수를 쓴다.
나머지 보기는 모두 대역외 방식에 해당하는 내용이다.
아날로그 방송이 서비스되는 FM대역 외의 주파수 대역을 이용한다는 내용은 대역외 방식의 정의이다.
유럽 각국이 공동 연구한 단일규격 시스템이라는 내용은 별도 주파수 대역을 쓰는 대역외 방식의 설명이다.
새로운 주파수 대역의 이용과 광대역 전송이 특징이라는 내용은 대역외 방식의 설명이다.

출력 레벨은 3[dBmV]이다.
증폭기 이득은 더하고 케이블 손실은 길이에 비례해 뺀다.
$L=\dfrac{4}{100}\times500=20\,\mathrm{dB}$
$P_{out}=0+23-20=3\,\mathrm{dBmV}$
0[dBmV]는 계산값과 다르다.
1[dBmV]는 계산값과 다르다.
2[dBmV]는 계산값과 다르다.

국내 디지털유선방송의 상·하향 대역 분리 방식은 Sub Split 방식이다.
국내 종합유선방송은 상향 신호를 약 5~42[MHz]의 저역에, 하향 신호를 54[MHz] 이상에 둔다. 상향 대역을 이처럼 42[MHz] 부근 이하의 저역에 두는 분리 방식이 서브 스플릿이다.
Mid Split 방식은 상향 대역의 상한을 약 108[MHz] 부근까지 올린 방식이다.
High Split 방식은 상향 대역의 상한을 약 174[MHz] 부근까지 올린 방식이다.
Extended Mid Split 방식은 미드 스플릿의 상향 경계를 더 높여 확장한 방식으로, 상향 상한이 42[MHz]를 넘는다.

디지털TV 기술의 특징이 아닌 것은 아날로그 신호에 비해 잡음에 약하다는 서술이다.
디지털 신호는 0과 1의 판별로 복원되므로 아날로그 신호보다 잡음에 강하다.
나머지 보기는 모두 옳은 내용이다.
오류정정 기술을 사용할 수 있다는 서술은 디지털 부호화의 옳은 특징이다.
전송, 복제, 축적에 따른 열화가 적다는 서술은 디지털 신호의 옳은 특징이다.
영상 및 음성신호의 대폭적인 대역압축이 가능하다는 서술은 디지털 압축 기술의 옳은 특징이다.

디지털 신호의 타이밍이 이상적인 위치에서 순간적으로 변하는 현상은 지터이다.
지터는 디지털 신호 에지가 이상적인 시간 위치에서 벗어나는 위상의 흔들림이다.
다중화기는 여러 신호를 하나의 회선으로 묶는 장치이며 현상의 이름이 아니다.
슬립은 송수신 클록 차이로 비트나 프레임이 반복되거나 누락되는 현상이다.
에러는 전송 중 비트 값이 잘못 바뀌는 오류이다.

디지털 위성방송의 개념을 잘못 설명한 것은 단방향화로 다른 미디어와 접속이 가능하다는 내용이다.
다른 통신망 및 데이터베이스와의 접속은 양방향화로 가능해지는 것이며, 단방향이면 접속할 수 없다.
나머지 보기는 모두 옳은 설명이다.
디지털 변조와 압축으로 다채널 위성방송이 가능하다는 설명은 옳은 내용이다.
다양한 미디어를 통합한 멀티미디어 서비스가 가능하다는 설명은 옳은 내용이다.
방송 외에 다양한 부가서비스를 제공한다는 설명은 옳은 내용이다.

지상파 DMB의 한 앙상블 블록에서 오류정정부호를 제외한 실질 데이터율은 1.152[Mbps]이다.
한 블록의 전체 전송률은 약 2.304[Mbps]이며, 일반적인 부호율 1/2 보호에서는 그 절반이 오류정정부호에 쓰인다.
$2.304\,\mathrm{Mbps}\times\dfrac{1}{2}=1.152\,\mathrm{Mbps}$
64[kbps]는 규정값과 다르다.
512[kbps]는 규정값과 다르다.
2.048[Mbps]는 규정값과 다르다.

수신전력은 송신기 출력에 송신·수신 안테나 이득을 더하고 자유공간 손실을 빼므로, $P_r=P_t+G_t+G_r-L$이다. 값을 대입하면 $P_r=10+30+5-5=40\ \mathrm{dBm}$이므로 수신전력은 40 dBm이다.

틀린 설명은 클록 신호의 속도에 맞춰 동기를 맞춘다는 서술이며, 이는 동기식 전송의 특징이다.
비동기 인터페이스는 공통 클록 없이 문자마다 시작 비트와 종료 비트를 붙여 동기를 맞춘다.
나머지는 비동기 전송에 대한 옳은 설명이다.
시작·종료 비트로 동기를 맞춘다는 설명은 옳은 내용이다.
입출력 시스템과 장치의 속도가 현저히 다를 때 사용한다는 설명은 옳은 내용이다. 공통 클록이 필요 없어 속도 차이가 큰 장치와도 연결된다.
본체와 주변 장치 사이의 직렬 데이터 전송에 쓰인다는 설명은 옳은 내용이다.

8진수 $(735.56)_8$을 2진수로 변환하면 $7=111,\ 3=011,\ 5=101,\ .5=.101,\ 6=.110$이므로 $(111011101.101110)_2$이다. 이를 4비트씩 묶으면 $0001\ 1101\ 1101.1011\ 1000$이 되어 $(1DD.B8)_{16}$이므로 1번이다.

부울대수에서 A + A = A인 멱등법칙이 성립하므로 4번의 식은 틀리다. 1번은 흡수법칙 $A + A'B = A + B$, 2번은 분배·보수법칙에 따른 $A(A' + B)=AB$, 3번은 흡수법칙 $A+AB=A$로 모두 옳다.

운영체제의 기능이 아닌 것은 문서의 작성·수정·삭제 같은 사용자 업무처리이다. 이는 문서 편집기 등 응용 프로그램이 맡는 일이다.
운영체제는 프로세스·기억장치·입출력 장치 같은 시스템 자원을 관리하는 소프트웨어이다.
프로세스의 생성·제거·중지를 다루는 프로세스 관리는 운영체제의 기능이다.
프로세스의 적재와 회수를 다루는 기억장치 관리는 운영체제의 기능이다.
입출력 장치의 상태를 파악하는 입출력 장치 관리는 운영체제의 기능이다.

중앙처리장치를 한 개의 칩으로 구현한 것은 마이크로프로세서이다.
제시문은 연산과 제어 기능을 갖고, 소형 컴퓨터나 전자제품에 활용되며, 중앙처리장치를 한 개의 칩으로 구현하고 내부에 소형 기억장치(레지스터 등)를 포함한다고 설명한다.
마이크로컴퓨터는 마이크로프로세서를 중앙처리장치로 쓰고 기억장치·입출력장치를 함께 갖춘 컴퓨터 시스템 전체이다.
연산장치(ALU)는 산술·논리 연산만 담당하는 중앙처리장치의 한 부분으로 제어 기능이 없다.
마더보드는 중앙처리장치·기억장치·확장 슬롯 등을 장착해 연결하는 주 회로 기판이다.

옳은 설명은 누산기(AC)가 산술 논리 장치의 중간 결과를 저장한다는 내용이다.
레지스터마다 담는 값이 다르다. IR은 명령어, MAR은 기억장치 주소, MBR은 데이터를 담는다.
IR은 인출한 명령어를 보관하는 레지스터이며, 데이터를 일시 저장하는 버퍼 역할은 MBR의 것이므로 해당 설명은 틀리다.
MAR은 접근할 기억장치 주소를 보관하는 레지스터이며, 최근 인출한 명령어를 담는 것은 IR이므로 해당 설명은 틀리다.
MBR은 기억장치와 주고받는 데이터를 일시 저장하는 버퍼 레지스터이며, 주소를 담는 것은 MAR이므로 해당 설명은 틀리다.

(가)는 연산 코드(Operation code), (나)는 오퍼랜드(Operand)이다.
제시문은 명령어 형식이 입력과 출력, 가산 등의 기능을 나타내는 (가)와 데이터의 소재를 나타내는 주소부 (나)로 나뉜다고 설명한다. 명령어에서 수행할 동작을 지정하는 부분이 연산 코드이고, 처리할 데이터나 그 주소를 지정하는 부분이 오퍼랜드이다.
(나)를 연산 코드로 짝지은 보기는 주소부인 (나)에 동작 지정 부분을 넣어 틀렸다.
(가)를 오퍼랜드로 짝지은 두 보기는 기능부인 (가)에 주소 부분을 넣어 틀렸다.

프로그램 카운터와 명령의 번지 부분을 더해 유효번지를 정하는 방식은 상대 주소 지정 방식이다.
상대 주소 지정은 현재 실행 위치(프로그램 카운터)를 기준으로 변위만큼 떨어진 곳을 가리킨다.
즉각 주소 지정 방식은 명령어의 번지 부분 자체가 피연산자인 방식이다.
간접 주소 지정 방식은 번지 부분이 가리키는 기억장소에 유효번지가 들어 있는 방식이다.
직접 주소 지정 방식은 번지 부분이 곧 유효번지인 방식이다.

전압 크기는 같고 위상만 네 가지로 바꿔 전송하는 방식은 QPSK이다.
네 가지 위상은 한 심볼에 2비트를 싣는 것에 해당한다.
$\log_2 4=2$
QAM은 진폭과 위상을 함께 변화시키는 방식이므로 전압 크기를 같게 하는 조건과 다르다.
MPEG은 영상·음성을 압축하는 부호화 표준이며 변조 방식이 아니다.
ATM은 고정 길이 셀 단위의 전송·교환 방식이며 위상 변조 방식이 아니다.

지상파텔레비전방송사업의 허가를 받아 행하는 텔레비전방송 채널에서는 시청자가 직접 제작한 시청자 참여프로그램을 매월 100분 이상 편성해야 한다.
이 편성 의무는 한국방송공사에 부과된 것으로, 시청자의 방송 참여를 보장하기 위한 규정이다.
50분은 규정값과 다르다.
60분은 규정값과 다르다.
90분은 규정값과 다르다.

방송법의 목적에 해당하지 않는 것은 방송설비공사의 책임이다.
방송법은 방송의 자유와 독립 보장, 시청자 권익 보호, 민주적 여론 형성 등을 목적으로 규정한다.
방송의 자유와 독립 보장은 방송법의 목적에 해당한다.
시청자의 권익 보호는 방송법의 목적에 해당한다.
민주적 여론 형성은 방송법의 목적에 해당한다.

보도·교양·오락 등 다양한 방송분야 상호간에 조화를 이루도록 방송프로그램을 편성하는 것은 종합편성이다.
방송법은 편성 관련 용어를 구분해 정의한다. 방송편성은 방송되는 사항의 종류·내용·분량·시각·배열을 정하는 것이고, 전문편성은 특정 방송분야의 프로그램을 전문적으로 편성하는 것이다.
전문편성은 특정 분야만 전문적으로 편성하는 것이므로 여러 분야의 조화와 다르다.
특수편성은 방송법이 이 정의로 규정한 용어가 아니다.
방송편성은 방송 사항의 종류·내용·분량·시각·배열을 정하는 일반 개념이므로 다양한 분야의 조화를 뜻하는 정의와 다르다.

전파법상 무선국 재허가를 받으려는 자는 허가의 유효기간 만료 전 2개월 이상 4개월 이내의 기간에 과학기술정보통신부장관에게 재허가신청을 해야 한다.
신청 기간은 만료일을 기준으로 앞쪽 경계 4개월, 뒤쪽 경계 2개월로 정해져 있다.
1개월 이상 4개월 이내는 규정값과 다르다.
2개월 이상 3개월 이내는 규정값과 다르다.
3개월 이상 6개월 이내는 규정값과 다르다.

정보통신공사업자가 아닌 자도 시공할 수 있는 경미한 공사는 간이무선국·아마추어국의 무선설비 설치공사이다.
정보통신공사업법령은 간이무선국·아마추어국·실험국의 무선설비 설치공사, 소규모 건축물의 구내방송설비 공사, 5회선 이하의 구내통신선로 공사 등을 경미한 공사로 열거한다.
방송케이블설비 공사는 경미한 공사로 열거되어 있지 않아 공사업자가 시공해야 한다.
송출설비 공사는 경미한 공사로 열거되어 있지 않아 공사업자가 시공해야 한다.
방송관로설비 공사는 경미한 공사로 열거되어 있지 않아 공사업자가 시공해야 한다.

가입자 3만 미만인 종합유선방송사업자는 방송통신산업기사 1명 이상을 종사자로 확보하면 요건에 맞는다.
이 규모에서는 전파전자통신기사, 정보통신산업기사, 통신선로산업기사, 무선설비산업기사, 방송통신산업기사 또는 초급 이상 정보통신기술자 중 1명 이상을 두어야 한다.
방송통신기능사는 이 규모의 종합유선방송사업자에 요구되는 자격에 들지 않는다.
무선설비기능사는 이 규모의 종합유선방송사업자에 요구되는 자격에 들지 않는다.
통신선로기능사는 이 규모의 종합유선방송사업자에 요구되는 자격에 들지 않는다.

방송법상 1년 이하의 징역 또는 3천만원 이하의 벌금에 해당하는 것은 거짓이나 그 밖의 부정한 방법으로 변경허가를 받거나 변경승인을 얻거나 변경등록을 한 자이다.
허가·재허가 자체와 관련된 위반이나 편성 간섭은 더 무거운 2년 이하의 징역 또는 3천만원 이하의 벌금에 해당한다.
방송편성에 관하여 규제나 간섭을 한 자는 2년 이하의 징역 또는 3천만원 이하의 벌금 대상이다.
부정한 방법으로 허가 또는 재허가를 받은 경우는 2년 이하의 징역 또는 3천만원 이하의 벌금 대상이다.
허가 또는 재허가를 받지 아니하고 사업을 한 경우는 2년 이하의 징역 또는 3천만원 이하의 벌금 대상이다.

감리제외 대상에 해당하지 않는 것은 안전·재해예방 및 운용·관리를 위한 공사로서 총공사금액이 1억원 이상인 공사이다.
철도·도로·방송 등 설비의 안전·재해예방 및 운용·관리를 위한 공사는 총공사금액이 1억원 미만일 때만 감리 발주 대상에서 제외된다.
전기통신사업자가 전기통신역무를 제공하기 위한 공사로서 총공사금액이 1억원 미만인 공사는 감리제외 대상이다.
6층 미만으로서 연면적 5천제곱미터 미만인 건축물에 설치되는 정보통신설비의 설치공사는 감리제외 대상이다.
공중의 통신에 영향을 미치지 아니하는 정보통신설비의 설치공사로서 과학기술정보통신부장관이 고시하는 공사는 감리제외 대상이다.

방송통신기술 진흥 시책에 해당하지 않는 것은 방송통신기술의 교육진흥 및 보급에 관한 사항이다.
방송통신발전 기본법은 과학기술정보통신부장관이 수립·시행할 시책으로 기술수준 조사·연구개발, 기술협력·기술지도·기술이전, 표준화, 기술정보 유통, 국제협력 등을 열거한다.
방송통신기술의 국제협력에 관한 사항은 열거된 시책이다.
방송통신 기술정보의 원활한 유통을 위한 사항은 열거된 시책이다.
방송통신 기술협력, 기술지도 및 기술이전에 관한 사항은 열거된 시책이다.
