(가) 송배전식에 대하여 설명하시오.

⦁도통시험을 용이하게 하기 위해 배선의 도중에서 분기하지 않는 방식

(나) 송배전식의 적용설비 2가지만 쓰시오.

⦁자동화재 탐지 설비, 제연 설비

(다) 교차회로의 방식에 대하여 설명하시오.

⦁하나의 담당구역 내에 2이상의 감지기 회로를 설치하고 2이상의 감지기 회로가 동시에 감지될 때에 설비가 작동

(라) 교차회로 방식의 적용설비 5가지만 쓰시오.

•분말 소화설비

•준비작동식 스프링클러설비

•일제살수식 스프링클러설비

•할로겐화합물 소화설비

•이산화탄소 소화설비

•할론소화약제 소화설비

•할로겐 화합물 및 불활성 기체 소화설비

•감지기의 ( 수광면 ) 은 햇빛을 직접 받지 않도록 설치할 것

•광축은 나란한 벽으로부터 ( 0.6m ) 이상 이격하여 설치할 것

•감지기의 송광부의 수광부는 설치된 ( 뒷벽 ) 으로부터 1m 이내 위치에 설치할 것

•광축의높이는천장등높이의 ( 80% ) 이상일것

•감지기의 광축의 길이는 ( 공칭감시거리 ) 범위 이내일 것

•감자기의 송광부는 설치된 뒷벽으로부터 ( 1 )m 이내 위치에 설치할 것

•감자기의 수광부는 설치된 뒷벽으로부터 ( 1 )m 이내 위치에 설치할 것

3. 공기관식 차동식 분포형 감지기의 3정수시험 중 접점수고(간격)시험 시 수고치가 다음에 해당하는 경우에 각각 3. 나타나는 현상을 쓰시오.

(가) 비정상적인 경우 : 감지기 미작동

(나) 낮은 경우 : 비화재보

(다) 높은 경우 : 지연동작

5. 자동화재탐지설비에서 정온식 감지선형 감지기의 설치기준에 대한 물음에 답하시오.

(가) 감지기의 단자부와 마감고정금구와의 설치간격의 기준은?-10cm

(나) 감지기의 굴곡반경의 기준은? -5cm

(다) 1종 감지선형 감지기와 감지구역의 각 부분과의 수평거리 기준은?

(단 주요내부 구조는 내화구조) -4.5m

(라) 분전반 내부에는 무엇을 이용하여 돌기를 바닥에 고정시키는가? -접착제

(마) 그림에서 "R"은 무엇을 의미하는가? -정온식 감지선형 감지기

(바) 발신기와 감지기의 단자 사이에는 몇 가닥의 전선을 연결하여야 하는가? -4가닥

•부식성 가스가 발생할 우려가 있는 장소

•먼지 또는 미분 등이 다량으로 체류하는 장소

•배기가스가 다량으로 체류하는 장소

•연기가 다량으로 유입할 우려가 있는 장소

•물방울이 발생하는 장소

7. 제1종 연기감지기의 설치기준

(가) 계단 및 경사로에 있어서는 수직거리 ( 15 )[m]마다 1개 이상으로 할 것

(나) 복도 및 통로에 있어서는 보행거리 ( 30 )[m]마다 1개 이상으로 할 것

(다) 감지기 벽 또는 보로부터 ( 0.6 )[m] 이상 떨어진 곳에 설치할 것

(라) 천장 또는 반자 부근에 ( 배기구 )가 있는 경우에는 그 부근에 설치할 것

광아다축 불분정복

⦁광전식 분리형 감지기

⦁아날로그 방식의 감지기

⦁다신호식 감지기

⦁축적식 감지기

⦁불꽃감지기

⦁분포형 감지기

⦁정온식 감지선형 감지기

⦁복합형 감지기

⦁서로 다른 두 금속을 접속하여 접속점에 온도차를 주면 열기전력 발생

⦁정온식 스포트형 감지기 특종 또는 1종

(가) 송배전식 : 감지기회로의 도통시험 용이

(나) 교차회로방식 : 설비의 오동작 방지

⦁감지기 회로의 도통시험을 용이하게 하기 위해서

13. 차동식 스포트형 감지기의 구조에 대한 역할을 간단히 설명하시오.

(가)감열실 : 열을 유효하게 받음

(나)다이어프램 : 공기팽창에 의해 접점이 잘 밀려올라가도록 함

(다)고정접점 : 가동접점과 접촉되어 화재신호 발신

(라)리크공 : 감지기의 오동작 방지

14. 어느 특정소방대상물에 자동화재탐지설비용 공기관식 차동식 분포형 감지기를 설치하려고 한다. 다음 각 물음에 답하시오.

(가) 공기관의 노출 부분은 감지구역마다 몇m 이상으로 하여야 하는가?

20m

(나) 하나의 검출 부분에 접속하는 공기관의 길이는 몇m 이하로 하여야 하는가?

100m

(다) 공기관과 감지구역의 각 변과의 수평거리는 몇m 이하이어야 하는가?

1.5m

(라) 공기관 상호간의 거리는 몇m 이하이어야 하는가?

내화구조 9m, 비내화구조 6m

(마) 공기관의 두께와 바깥지름은 각각 몇mm 이상인가?

두께 0.3mm이상, 바깥지름:1.9mm이상

15. 다음은 광전식 스포트형 감지기와 광전식 분리형 감지기 원리에 대한 설명이다. ( ) 안을 완성하시오.

(가) 광전식 스포트형 감지기는 화재발생시 연기입자에 의해 ( 난반사 )된 빛이 수광부 내로 들어오는 것을 감지하는 것 으로 이러한 검출방식을 ( 산란광 )식이라 한다.

(나) 광전식 분리형 감지기는 화재발생시 연기입자에 의해 수광부의 수광량이 ( 감소 )하므로 이를 검출하여 화재신호 를 발하는 것으로 이러한 검출방식을 ( 감광 )식이라 한다.

16. 자동화재탐지설비의 감지기의 형식별 특성에 대하여 쓰시오.

(가) 다신호식 감지기

-일정시간 간격을 두고 각각 다른 2개 이상의 화재신호를 발한다.

(나) 아날로그식 감지기

-주위의 온도 또는 연기 양의 변화에 따라 각각 다른 전류치 또는 전압치 등의 출력을 발한다.

(다) 축적형

-일정농도, 온도 이상의 연기 또는 온도가 일정시간(공칭축적시간) 연속하는것을 전기적으로 검출함으로써 작동하는 감지기

① 백색 : 80[℃]이하

② 청색 : 80[℃]~120[℃]이하

③ 적색 : 120[℃]이상

(가) 감지기의 리크홀이 이물질 등에 의해 막히게 되었을 때

-감지기의 동작이 빨라진다.

(나) 검출부 내부의 다이어프램이 부식되어 구멍(leak)이 발생하였을 때

-감지기의 동작이 늦어진다.

① 방폭구조의 감지기



② 감지기가 작동한 내용이 수신기에 표시되는 감지기

③ 차동식 분포형 감지기

④ 정온식 감지선형 감지기

20. 자동화재탐지설비의 구성요소인 감지기의 20. 개략적인 회로이다 회로를 참고하여 다음 물음에 답하시오.

(가) 이와 같은 기본회로를 갖는 감지기의 구체적인 명칭?

(가) 불꽃감지기(광기전력효과형)

(나) 초전자소자는 상황화글리신(TGS), 세라믹의 티탄산납, 폴리플루오르화비닐(PVF2)이 사용되고 있다.

이들 소자에서 발생되는 초전효과 또는 파이로(Fyro)효과는 무엇인가?

초전자소자에 빛을 가하면 기전력이 발생되는 현상

(다) 상기 회로의 감지기는 어떤 화재성상에 민감한 응답특성을 가지고 있는가? 불꽃연소

(라) 이와 같은 기본회로를 갖는 감지기의 설치기준

▷ 감지기는 ( 공칭감시거리 )와(과) ( 공칭시야각 )을(를) 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것

▷ 감지기는 화재감지를 유효하게 감지할 수 있는 ( 모서리 ) 또는 ( 벽 ) 등에 설치할 것

▷ 감지기를 ( 천장 )에 설치하는 경우에는 감지기는 바닥을 향하여 설치할 것

⦁불꽃감지기 , 광전식(분리형,공기흡입형) 중 아날로그 방식

 감지기 설치 제외 장소 - 감제 헛목부프주고

⦁헛간 등 외부와 기류가 통하는 장소로서 감지기에 의하여 화재발생을 유효하게 감지할 수 없는 장소

⦁목욕실, 욕조나 샤워시설이 있는 화장실, 기타 이와 유사한 장소

⦁부식성 가스 체류장소

⦁프레스공장, 주조공장 등 화재발생의 위험이 적은 장소로서 감자기의 유지관리가 어려운 장소

⦁고온도 및 저온도로서 감자기의 기능이 정지되기 쉽거나 감지기의 유지관리가 어려운 장소

23. 자동화재탐지설비의 감지기 설치기준 중 축적기능이 있는 감지기 3가지와 축적기능이 없는 감지기를 사용하는 경우 3가지를 쓰시오.

(가) 축적기능이 있는 감지기를 사용하는 경우

⦁지하층, 무창층으로 환기가 잘 되지 않는 장소

⦁실내면적이 40㎡ 미만인 장소

⦁감지기의 부착면과 실내 바닥의 거리가 2.3m 이하인 장소로서 일시적으로 발생한 열, 연기, 먼지등으로 인하여

감지기가 화재신호를 발신할 우려가 있는 때

(나) 축적기능이 없는 감지기를 사용하는 경우

⦁축적형 수신기에 연결 사용

⦁교차회로방식에 사용

⦁급속한 연소확대가 우려되는 장소

24. 저압옥내배선의 금속관공사에 있어서 금속관과 박스 그 밖의 부속품은 다음에 의하여 시설하여야 한다.

다음 ( ) 안에 알맞은 내용을 쓰시오.

•금속관을 구부릴 때 금속관의 단면이 심하게 ( 변형 )되지 아니하도록 구부려야 하며, 그 안측의 ( 반지름 ) 은 관안지름의 ( 6 ) 배 이상이 되어야 한다.

•아웃렛박스(outlet box) 사이 또는 전선인입구가 있는 기구 사이의 금속관은 ( 3 ) 개소를 초과하는 ( 직각 또는 직각에가까운 ) 굴곡 개소를 만들어서는 아니 된다. 굴곡 개소가 많은 경우 또는 관의 길이가 ( 25 )m를 넘는 경우에는 ( 풀박스 )를 설치하는 것이 바람직하다.

25. 다음은 자동화재탐지설비의 금속관 공사방법을 설명한 것이다. 다음 ( ) 안에 알맞은 용어를 기입하시오.

(가) 금속관 공사에는 조용재 표면에 금속관을 노출하여 부착하는 ( 노출배관 ) 공사, 콘크리트 속에 부설하는 ( 매입배관 ) 공사 이중 천장 속에 배관하는 ( 천장은폐 )공사 등이 있으며, 금속관의 종류에는 후강전선관과 박강전선관이 있다. ( 후강 ) 전선관의 크기는 내경에 가까운 짝수로, ( 박강 ) 전선관의 크기는 외경에 가까운 홀수를 나타낸다.

(나) 금속관 공사시 유의사항은 다음과 같다.

( 절연 ) 전선을 사용하여야 한다. 관내에서 전선의 ( 접속 ) 이 없어야 한다.

(가) 금속 상호간을 연결할 때 쓰여지는 배관부속자재

⦁커플링(관이 고정되어 있지 않을 때), 유니언 커플링(관이 고정되어 있을 때)

(나) 전선의 절연피복을 보호하기 위해 금속관 끝에 취부하는 것

⦁부싱

(다) 금속관과 박스를 고정시킬 때 쓰여지는 배관부속자재

⦁로크너트

27. 전기공사방법 중 내화배선과 내열배선의 공사방법에서 배관구조의 차이점을 쓰시오.

(가)내화배선 :

금속관, 2종 금속제 가요전선관 또는 합성수지관에 수납하여 내화구조로 된 벽 또는 바닥 등에 벽 또는 바닥의 표면으로부터 25mm 이상의 깊이로 매설

(나)내열배선 :

금속관, 금속제 가요전선관, 금속덕트 또는 케이블 공사방법

28. 배선의 공사방법 중 내화배선의 공사방법에 대한 다음 ( ) 를 완성하시오.

금속관•2종 금속제 ( 가요전선관 ) 또는 ( 합성수지관 ) 에 수납하여 ( 내화구조 ) 로 된 벽 또는 바닥 등에 벽 또는 바닥의 표면으로부터 ( 25mm 이상 ) 의 깊이로 매설하여야 한다.

29. 금속관을 박스를 접속할 경우 박스의 구멍이 관보다 클 때 사용되는 부품명을 쓰시오.

⦁링리듀서

30. 굴곡장소가 많거나 금속관공사의 시공이 어려운 경우, 전동기와 옥내배선을 연결할 경우 사용하는 공사방법은?

⦁가요전선관공사

31. 저압옥내배선의 금속관공사와 가요전선관공사에서 다음에 사용되는 재료의 명칭은 무엇인가?

(가) 가요전선관과 박스의 연결 : 스트레이트박스 콘넥터

(나) 가요전선관과 스틸전선관의 연결 : 컴비네이션 커플링

(다) 가요전선관과 가요전선관의 연결 : 스플리트 커플링

(라) 노출배관공사에서 관을 직각으로 굽히는 곳에 사용하는 부품 : 유니버셜 엘보

(마) 금속관을 아우트렛박스에 로크 너트만으로 고정하기 어려울 때 보조적으로 사용되는 부품 : 링 리두셔

32. 후강전선관 및 박강전선관의 1본의 길이와 관의 호칭표시방법을 쓰시오.

(가) 후강전선관

-1본의 길이 : 3.66[m]

- 관의 호칭표시방법 : 안지름의 근사값을 짝수로 표시

(나) 박강전선관

- 1본의 길이 : 4[m]

- 관의 호칭표시 방법 : 바깥지름의 근사값을 홀수로 표시

33. 다음의 전선관 부속품에 대한 용도를 간단하게 설명하시오.

(가) 부싱 : 전선의 절연피복 보호용

(나) 유니온 커플링 : 전선관 상호접속용(관이 고정되어 있을 때)

(다) 유니버셜 엘보우 : 관을 직각으로 굽히는 곳에 사용(노출배관)

35. 누전 경보기에서 CT 100/5, 50[VA]라고 쓰여져 있다. 이때 각 물음에 답하시오.

(가) CT의 우리말 명칭을 쓰시오. 변류기

(나) 100/5에서 100의 의미와 5의 의미를 쓰시오.

100:변류비 1차측 100[A], 5:변류비 2차측 5[A].

(다) 50[VA]는 CT에서 어떤 것을 의미하는지 설명하시오. 정격용량

36. 가스누설경보기에 관한 다음 각 물음에 답하시오.

(가) 가스누설경보기는 가스누설신호를 수신한 경우에는 누설등이 점등되어 가스의 누설을 자동적으로 표현하고 있다. 이 경우 점등되는 누설등의 색깔을 쓰시오. 황색

(나) 가스누설경보기를 구조와 용도에 따라 구분하여 ( ) 안에 쓰시오.

•구조에 따른 구분 : ( 단독 )형, ( 분리 )형

•용도에 따른 구분 : ( 가정 )용, ( 영업 )용, ( 공업 )용

(다) 가스누설경보기 중 가스누설을 검지하여 중계기 또는 수신부에 가스누설의 신호를 보내는 부분 또는 가스누설을 검지하여 이를 음향으로 경보하고 동시에 중계기 또는 수신부에 가스누설의 신호를 발신하는 부분을 무엇이라 하는가? 탐지부

(라) 가스누설경보기 등 화재의 발생 또는 화재의 발생이 예상되는 상황에 대하여 경보를 발하여 주는 설비의 명칭? 경보기구

37. 가스누설경보기에 관한 다음 각 물음에 답하시오.

(가) 수신개시로부터 가스누설표시까지의 소요시간은 몇 초 이내인가?

60초 이내

(나) 주음향장치의 공업용과 고장표시장치용은 각각 몇 [dB] 이상인가?

공업용90[dB]이상, 고장표시 장치용[60dB]이상,

(다) 예비전원으로 사용하는 축전지의 종류는?

알칼리계 2차 축전지, 리튬계 2차 축전지 또는 무보수밀폐형 연축전지

(라) 예비전원의 용량에 대해 간단히 쓰시오.

(1) 1회선용

감시상태를 20분간 계속한 후 유효하게 작동되어 10분간 경보할 수 있는 용량

(2) 2회로 이상

연결된 모든 회로에 대하여 감시상태를 10분간 계속한 후 2회선을 유효하게 작동시키고 10분간 경보할 수 있는 용량

38.단독경보형 감자기의 설치기준 중 ( ) 안에 알맞은 내용을 쓰시오.

(가) 각 실마다 설치하되, 바닥면적이 ( 150 )㎡ 를 초과하는 경우에는 ( 150 )㎡ 마다 1개 이상 설치하여야 한다.

(나) 이웃하는 실내의 바닥면적이 각각 ( 30㎡ 미만 )이고, 벽체의 상부의 전부 또는 일부가 개방되어 이웃하는 실내 와 공기가 상호적으로 유통되는 경우에는 이를 ( 1 )개 의 실로 본다.

(다) ( 건전지 )를 주전원으로 사용하는 단독경보형 감지기는 정상적은 작동상태를 유지할수있도록 ( 건전지 )를 교환할 것

(라) 상용전원을 주전원으로 사용시 ( 2차전지 ) 는 제품검사에 합격한 것을 사용한다.

39. 무선통신보조설비에 사용되는 무반사 종단저항의 설치위치 및 설치목적을 쓰시오.

⦁설치위치 : 누설동축케이블의 끝 부분

⦁설치목적 : 전송로로 전송되는 전자파가 전송로의 종단에서 반사되어 교신을 방해하는 것을 막기 위함

40. 무선통신보조설비의 누설동축케이블 등의 설치기준에 대한 다음 ( ) 안을 완성하시오.

•소방전용 주파수대에서 전파의 전송 또는 복사에 적합한 것으로서 ( 소방전용 ) 의 것으로 할 것

•누설동축케이블은 화재에 따라 해당 케이블의 피복이 소실된 경우에 케이블 본체가 떨어지지 아니하도록 ( 4m 이내 ) 마다 ( 금속제 ) 또는 ( 자기제 ) 등의 지지금구로 벽, 천장, 기둥 등에 견고하게 고정시킬 것. 다만 ( 불연재료로 구획된 반자안에 설치할 경우 ) 에는 그러하지 아니하다.

•누설동축케이블 및 공중선은 고압의 전로로부터 ( 1.5 )m 이상 떨어진 위치에 설치할 것 다만, 해당 전로에 ( 정전기차폐장치 )를 유효하게 설치한 경우에는 그러하지 아니하다.

•누설동축케이블은 ( 불연성 또는 난연성 )의 것으로 습기에 따라 전기의 특성이 변질되지 아니하고, 노출하여 설치한 경우에는 피난 및 통행에 장애가 없도록 할 것

•누설동축케이블 또는 동축케이블의 임피던스는 ( 50 )Ω으로 할 것

•증폭기를 설치할 때 비상전원이 부착된 것으로 하여야 한다. 이때 해당 비상전원용량은 무선통신 보조설비를 유효하게 몇 분 이상 작동시킬 수 있어야 하는가? ( 30분 이상 )

41. 무선통신보조설비의 설치기준에 관한 다음 물음에 답 또는 빈칸을 채우시오.

(가) 누설동축케이블의 끝부분에는 어떤 것을 견고하게 설치하여야 하는가? 무반사종단저항

(나) 누설동축케이블 및 공중선은 고압의 전로로부터 ( 1.5 )m 이상 떨어진 위치에 설치할 것

(다) 지상에 설치하는 무선기기 접속단자는 보행거리 ( 300 )m 이내마다 설치할 것

(라) 증폭기의 전면에는 주회로의 전원이 정상인지의 여부를 표시할 수 있는 ( 표시등 ) 및 ( 전압계 ) 설치할 것

42. 무선통신보조설비의 종류(방식) 3가지를 쓰고 간단히 설명하시오.

⦁누설동축케이블 방식 : 동축케이블과 누설동축케이블을 조합한 것

⦁공중선방식 : 동축케이블과 공중선을 조합한 것

⦁누설동축케이블과 공중선의 혼합방식 : 누설동축케이블방식과 공중선방식을 혼합한 것

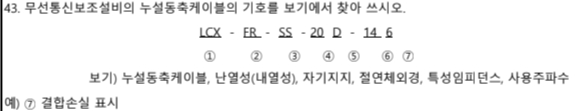

①누설동축케이블, ②난연성(내열성), ③자기지지, ④절연체외경, ⑤특성임피던스, ⑥사용주파수

44. 무선통신보조설비의 무선기기접속단자 설치기준 3가지를 쓰시오.

⦁한국산업규격에 적합하고 바닥에서 0.8~1.5m 이하의 높이에 설치

⦁지상에 설치하는 것은 보행거리 300m이내마다 설치하고, 다른 용도로 사용되는 접속단자에서 5m이상 거리를 둘것

⦁보호함의 표면에 무선기기접속단자 라고 표시한 표지를 할 것

45. 무선통신보조설비에 사용되는 분배기, 분파기, 혼합기의 기능에 대하여 간단하게 설명하시오.

(가) 분배기 : 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭과 신호 균등분배를 위해 사용하는 장치

(나) 분파기 : 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치

(다) 혼합기 : 두 개 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치

46. 전선의 접속시 주의사항 4가지를 쓰시오.

① 접속으로 인하여 전기저항이 증가하지 않을 것

② 접속 부분의 전선의 강도를 20% 이상 감소시키지 않을 것

③ 접속 부분은 절연전선의 절연물과 동등 이상의 절연효력이 있는 것으로 충분히 피복할 것

④ 전기화학적 성질이 다른 도체를 접속하는 경우는 접속 부분에 전기적 부식이 생기지 않도록 할 것

47. 전선의 구비조건 5가지를 쓰시오.

① 도전율이 클 것

② 내구성이 좋을 것

③ 비중이 작을 것

④ 기계적 강도가 클 것

⑤ 가설이 쉽고 가격이 저렴할 것

48. 배연창설비에 대한 다음 각 물음에 답하시오.

(가) 배연창설비는 일반적으로 몇 층 이상의 건물에 시설하여야 하는가?-6층

(나) 구동방식 2가지를 쓰시오. -솔레노이드 방식, 모터 방식

(다) 건축물에 방화구획이 설치된 경우에는 그 구획마다 몇 개소 이상의 배연창을 설치하여야 하는가? -1개소

(라) 배연창의 유효면적은 몇 ㎡ 이상이어야 하는가? -1㎡

49. 비상콘센트의 비상전원으로 자가발전설비나 비상전원수전설비를 설치하지 않아도 되는 경우 2가지를 쓰시오.

⦁둘 이상의 변전소에서 전력을 동시 공급받는 경우

⦁하나의 변전소에서 전력 공급이 중단될 때 자동으로 타 변전소에서 전력 공급이 가능한 상용전원 설치

50. 비상콘센트설비의 설치기준에 관한 다음 빈 칸을 완성하시오.

•전원회로는 각 층에 있어서 ( 2 이상 ) 되도록 설치할 것. 다만, 설치하여야 할 층의 비상콘센트가 1개 인 때에는 하나의 회로로 할 수 있다.

•전원회로는 ( 주배전반 )에서 전용회로로 할 것. 다만, 다른 설비의 회로의 사고에 따른 영향을 받지 아니 하도록 되어있는 것에 있어서는 그러하지 아니하다.

•콘센트마다 ( 배선용차단기 )를 설치하여야 하며, ( 충전부 )가 노출되지 아니하도록 할 것

•하나의 전용회로에 설치하는 비상콘센트는 ( 10개 ) 이하로 할 것
