[에너지관리산업기사 필기] 15년 3회차 기출문제 해설 페이지

열은 일로 일은 열로 전환시킬 수 있다는 것은 열역학 제 몇 법칙에 해당되는가?

0법칙

1법칙

2법칙

3법칙

지름 3m인 완전한 구(sphere)형의 풍선 안에 6kg의 기체가 있다. 기체의 비체적(m3/kg)은?

π/4

π/2

3π/4

π

그림은 증기원동소의 재열사이클을 T-S선도 상에 표시한 것이다. 재열과정에 해당하는 것은?

3 → 4

5 → 6

2 → 3

7 → 1

물 120 kg을 20℃에서 80℃까지 가열하는데 필요한 열량은? (단, 물의 비열은 4.2kJ/kg℃ 이다.)

252 kJ

3600 kJ

7200 kJ

30240 kJ

급수의 비탄산염 경도가 크고 보일러 내처리를 행하지 않거나 행하여도 pH조정제의 투입이 불충분하여 보일러수의 pH가 상승되지 않는 경우에 주로 생성되는 스케일의 종류는?

황산칼슘

규산칼슘

탄산칼슘

염화칼슘

보일러 연소실 내 미연가스의 폭발을 대비하여 설치하는 안전장치는?

방폭문

안전밸브

가용전

화염검출기

탄소(C) 20kg을 완전히 연소시키는 데 요구되는 이론공기량은 약 몇 Nm3인가?

178

155

47

37

음속에 대한 설명으로 옳은 것은?

분자량이 클수록 음속은 증가한다.

기체상수가 클수록 음속은 증가한다.

압력이 높을수록 음속은 감소한다.

온도가 낮을수록 음속은 증가한다.

습증기 영역에 대한 표현 중 옳은 것은? (단, x는 건도이다.)

x = 0

0＜ x ＜ 1

x = 1

x ＞ 1

계 내에 이상기체(기체상수 : 0.35kJ/kgㆍK, 정압비열 : 0.75kJ/kgㆍK)가 초기상태 75kPa, 50℃인 조건에서 5kg이 들어 있다. 이 기체를 일정 압력 하에서 부피가 2배가 될 때까지 팽창시킨 다음, 일정 부피에서 압력이 2배가 될 때까지 가열하였다면 전 과정에서 이 기체에 전달된 전열량은?

565kJ

1210kJ

1290kJ

2503kJ

기체연료와 그 제조방법에 대한 설명 중 옳은 것은?

액화천연가스 : 석유정제과정에서 생성되는 프로판ㆍ부탄을 주체로 하는 가스를 압축 액화한다.

액화석유가스 : 석유의 경질유분을 ICI식, CRG식, 사이클링식 등의 개질장치로 분해한다.

나프타분해가스 : 알라스카 중동 등지에서 생산되는 가스를 그대로 액화시킨다.

대체천연가스 : 납사 등을 특수조건하에서 분해하여 천연가스와 동등한 특성을 가진 가스로 제조한다.

기체연료 연소장치인 가스버너의 특징에 대한 설명으로 틀린 것은?

연소 성능이 좋고 고부하 연소가 가능하다.

연소조절이 용이하며 속도가 빠르다.

연소의 조절범위가 좁고 보수가 어렵다.

매연이 적어 공해 대책에 유리하다.

25℃, 1기압에서 10L의 산소를 100L까지 등은 팽창시킬 경우, 단위 질량당 엔트로피 변화는? (단, 기체상수 R = 0.26 kJ/kg ㆍK 이다.)

0.2kJ/kg ㆍK

0.6kJ/kg ㆍK

23.4kJ/kg ㆍK

90.8kJ/kg ㆍK

배기가스의 회전운동으로 원심력에 의하여 매진(煤塵)을 분리하는 장치는?

전기집진장치

사이클론집진장치

세정집진장치

여과집진장치

석탄의 공업분석 시 필수적으로 측정하는 항이 아닌 것은?

수분

황분

휘발분

회분

기체연료를 1m3씩 완전연소시켰을 때 연소가스가 가장 많이 발생하는 것은?

일산화탄소

프로판

수소

부탄

기체연료의 특징에 대한 설명으로 틀린 것은?

화염온도의 상승이 비교적 용이하다.

연소장치의 온도 및 온도분포의 조절이 어렵다.

다량으로 사용하는 경우 수송 및 저장 등이 불편하다.

연소 후에 유해성분의 잔류가 거의 없다.

0.4kmol의 CO2가 온도 150℃, 압력 80kP a일 때의 체적은? (단, 기체상수 $\overline{R}$ 은 8.314 kJ/kmolㆍK이다.)

2.7m3

17.5m3

20.7m3

30.5m3

과열증기에 대한 설명으로 옳은 것은?

건포화증기를 가열하여 압력과 온도를 상승시킨 증기이다.

건포화증기를 온도의 변동 없이 압력을 상승시킨 증기이다.

건포화증기를 압축하여 온도와 압력을 상승시킨 증기이다.

건포화증기를 가열하여 압력의 변동 없이 온도를 상승시킨 증기이다.

작동 유체에 상(phase)의 변화가 있는 사이클은?

랭킨사이클

오토사이클

스터링사이클

브레이튼사이클

아래 자동제어계에 대한 블록선도로부터 ⓐ, ⓑ, ⓒ를 옳게 표기한 것은?

ⓐ : 조작부, ⓑ : 조절부, ⓒ : 검출부

ⓐ : 조절부, ⓑ : 조작부, ⓒ : 검출부

ⓐ : 조절부, ⓑ : 검출부, ⓒ : 조작부

ⓐ : 조작부, ⓑ : 검출부, ⓒ : 조절부

다음 중 접촉식 온도계가 아닌 것은?

바이메탈온도계

백금저항온도계

열전대온도계

광고온계

보일러 열정산에서 출열 항목에 속하는 것은?

연료의 현열

연소용 공기의 현열

노내 분입 증기의 보유열량

미연분에 의한 손실열

저항온도계의 종류가 아닌 것은?

서미스터 온도계

백금 저항온도계

니켈 저항온도계

CA 저항온도계

제어계의 동작을 위한 기구요소에 대한 설명으로 틀린 것은?

스프링(spring) : 노즐의 변위를 압력으로 변화시킨다.

파일럿 밸브(pilot valve) : 변위량을 증폭시키는데 이용된다.

벨로즈(bellows) : 일종의 주름통이며 단독보다는 스프링과 조합하여 사용하며 압력제한기나 압력조절기 등이 이에 속한다.

다이어프램(diaphragm) : 얇은 박판으로서 외압의 변화로 격막판이 팽창이나 수축을 하면서 압력변화를 위치변화로 전환한다.

여러 성분의 가스를 분석할 수 있으며 분리성능이 매우 좋고 선택성이 뛰어나 기체 및 비점 300 ℃ 이하의 액체시료 분석에 사용되는 분석기는?

오르자트 분석기

적외선 가스분석기

가스크로마토그래피

도전율식 가스분석기

접촉식 온도계로서 내화물의 내화도 측정에 주로 사용되는 온도계는?

제게르콘(segercone)

백금저항온도계

기체식압력온도계

백금-백금ㆍ로듐 열전대온도계

자동제어의 특징으로 가장 거리가 먼 것은?

생산성이 향상되어 원가 절감이 가능하다.

제품의 균일화 등 품질향상을 기대할 수 있다.

사람이 할 수 없는 곤란한 작업도 가능하다.

자동화에 의한 안전성 저해와 인건비 증가를 수반한다.

상당증발량에 대한 정의로 옳은 것은?

보일러 발생열량을 이용하여 표준대기압하에서 100℃의 포화증기를 100℃의 포화수로 만들 수 있는 증기량을 말한다.

보일러 발생열량을 이용하여 표준대기압하에서 80℃의 환수를 100℃의 포화증기로 만들 수 있는 증기량을 말한다.

보일러 발생열량을 이용하여 표준대기압하에서 100℃의 포화수를 100℃의 포화증기로 만들 수 있는 증기량을 말한다.

보일러 발생열량을 이용하여 표준대기압하에서 0℃의 물을 100℃의 포화증기로 만들 수 있는 증기량을 말한다.

유체의 정의에 대한 설명으로 틀린 것은?

유체는 그것을 담은 용기에 따라 형상이 달라진다.

유체는 정지 상태에 있을 때에는 전단력을 받지 않는다.

유체는 분자상호간의 거리와 운동범위가 고체보다 작다.

아무리 작은 전단력을 받더라도 저항하지 못하고 연속적으로 변형 한다.

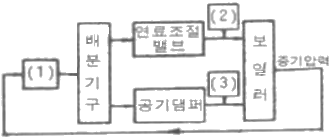

다음 그림은 증기압력 제어에서 병렬제어 방식의 구성을 표시한 것이다. ( )에 적당한 용어는?

1 : 압력조절기, 2 : 목표치, 3 : 제어량

1 : 조작량, 2 : 설정신호, 3 : 공기량

1 : 압력조절기, 2 : 연료공급량, 3 : 공기량

1 : 연료공급량, 2 : 공기량, 3 : 압력조절기

아래 그림과 같은 피드백(Feed-back)제어계의 등가 합성전달 함수는?

H/1

1+H

H

1/1+H

펌프로 물을 양수할 때, 흡입관의 압력이 진공 압력계로 50 mmHg일 때, 절대 압력은? (단, 대기압은 750mmHg 으로 가정한다.)

1.13MPa

0.09MPa

0.03MPa

0.01MPa

동일 측정 조건하에서 어떤 일정한 영향을 주는 원인에 의하여 생기는 오차를 무슨 오차라고 하는 가?

우연오차

계통오차

과실오차

필연오차

미세한 압력 측정용으로 가장 적절한 압력계는?

브르돈관식

벨로즈식

경사관식

분동식

부르돈관식 압력계에서 브르돈관의 재료로 가장 거리가 먼 것은?

납

인청동

스테인리스강

황동

국제단위계(SI)의 유도단위계에 속하는 것은?

미터(m)

켈빈(K)

칸델라(cd)

라디안(rad)

보일러 수위 제어용으로 액면에서 부자가 상하로 움직이며 수위를 측정하는 방식은?

직관식

플로트식

압력식

방사선식

보일러에서 3요소식 수위제어장치의 검출 대상은?

수위, 급수량, 증기량

수위, 급수량, 연소량

급수량, 연소량, 증기량

급수량, 증기량, 공기량

초음파 유량계의 원리는 무엇을 응용한 것인가?

제백 효과

도플러 효과

바이메탈 효과

펠티에 효과

다음 중 가마 내의 부력을 계산하는 식은? (단, 가스의 밀도(kg/m3) : p, 가마의 높이(m) : H, 외기의 온도(K) : To, 가스의 평균 온도(K) : Tc이다.)

$355 \times p \times H\left(\dfrac{1}{To} - \dfrac{1}{Tc}\right)\mathrm{mmHg}$

$355 \times p\left(\dfrac{1}{To} - \dfrac{1}{Tc}\right)\mathrm{mmHg}$

$273 \times p \times H\left(\dfrac{1}{To} - \dfrac{1}{Tc}\right)\mathrm{mmHg}$

$273 \times H\left(\dfrac{1}{To} - \dfrac{1}{Tc}\right)\mathrm{mmHg}$

내화물이 구비하여야 할 물리적, 화학적 성질이 아닌 것은?

팽창 또는 수축이 적을 것

사용온도에서 연화 또는 변화하지 않을 것

온도의 급격한 변화에 의한 파손이 적을 것

상온에서는 압축강도가 작아도 좋으나 사용온도에서는 커야 함

아래 벽체구조의 열관류율(kcal/hㆍm2ㆍ℃) 값은? (단, 이때 내측 열저항 값은 0.05m2ㆍhㆍ℃/kcal, 외측 열저항 값은 0.13m2ㆍhㆍ℃/kcal 이다.)

0.27

0.37

0.47

0.57

벽돌을 105℃~120℃사이에서 건조시킨 무게를 W, 이것을 물속에서 3시간 끓인 후 물속에서 유지시킨 무게를 W1, 물속에서 꺼내어 표면 수분을 닦은 무게를 W2라고 할 때 겉보기 비중을 구하는 식은?

$\dfrac{W}{W - W1}$

$\dfrac{W}{W - W2}$

$\dfrac{W}{W2 - W1}$

$\dfrac{W - W2}{W2 - W1}$

층류와 난류의 유동상태 판단의 척도가 되는 무차원수는?

마하수

프란틀수

넛셀수

레이놀즈수

입형 보일러의 특징에 대한 설명으로 틀린 것은?

내분식 보일러이다.

설치면적을 작게 할 수 있다.

대용량, 고압용으로 사용된다.

내부청소 및 검사가 곤란하다.

배관의 이음법 중 폴리에틸렌관의 이음법에 해당하지 않는 것은?

융착 슬리브 이음

테이퍼 조인트 이음

인서트 이음

콤포 이음

보일러 설비에 관한 설명으로 틀린 것은?

보일러 본체는 온수 또는 증기를 발생시키는 부분이다.

절탄기, 공기예열기 등은 보일러 열효율 증대장치이다.

연소열을 보일러수에 전달하는 면을 전열면이라 한다.

관 속에 물이 흐르고 외부의 연소가스에 의해 가열되는 관은 연관이다.

열역학적 트랩의 종류로 옳은 것은?

디스크 트랩

플로트 트랩

버킷 트랩

바이메탈 트랩

다음 중 산성내화물이 아닌 것은?

샤모트질 내화물

반규석질 내화물

돌로마이트질 내화물

납석질 내화물

머플(Muffle)로에 대한 설명 중 틀린 것은?

간접 가열로이다.

열원은 주로 가스가 사용된다.

로 내는 높은 진공분위기가 된다.

소형품의 담금질과 뜨임가열에 이용된다.

탄산마그네슘 보온재에 관한 설명으로 틀린 것은?

물 반죽을 하여 사용한다.

안전사용 온도는 약 250℃ 이하이다.

석면 85%, 탄산마그네슘 15%를 배합한 것이다.

방습 가공한 것은 습기가 많은 곳의 옥외 배관에 적합하다.

증기의 압력에너지를 이용하여 피스톤을 작동시켜 급수를 행하는 비동력 펌프는?

볼류트펌프

터빈펌프

워싱턴펌프

프로펠러펌프

착화를 원활하게 하는 보염기(stabilizer)의 종류가 아닌 것은?

축류식 선회기

반경류식 선회기

대류식 선회기

혼류식 선회기

보일러 분출장치의 설치 목적으로 가장 거리가 먼 것은?

보일러수의 농축을 방지한다.

전열면에 스케일 생성을 방지한다.

보일러의 저수위 운전을 방지한다.

프라이밍이나 포밍의 발생을 방지한다.

연속식 요에서 터널요의 구성요소가 아닌 것은?

건조대

예열대

소성대

냉각대

노통연관 보일러의 특징에 대한 설명으로 틀린 것은?

전열면적이 넓어서 노통보일러보다 효율이 좋다.

패키지형으로 설치공사의 시간과 비용을 절약할 수 있다.

노통에 의한 내분식이므로 열손실이 적다.

증발량이 많아 증기발생 소요시간이 길다.

노통 보일러에서 노통에 직각으로 설치한 것으로 전열면적을 증가시키고 물의 순환도 좋게 하며, 노통을 보강하는 역할도 하는 것은?

파형노통

아담스 조인트(Adamson joint)

갤로웨이관(galloway tube)

거싯 스테이(gusset stay)

플레어 접합은 일반적으로 관경 몇 mm 이하의 동관에 대하여 적용하는가?

10mm

20mm

30mm

40mm

인젝터의 특징에 관한 설명으로 틀린 것은?

구조가 간단하고 소형이다.

별도의 소요 동력이 필요하다.

설치장소를 적게 차지한다.

시동과 정지가 용이하다.

부식의 종류 중 균열을 동반하는 부식에 속하는 것은?

점식

틈새부식

수소취화

탈성분부식

보일러의 외부 청소방법이 아닌 것은?

산세법

수세법

스팀 쇼킹법

워터 쇼킹법

중유보일러의 연소가스 중 부식을 일으키는 성분은?

공기

황화수소

아황산가스

이산화탄소

에너지이용 합리화법에서 정한 에너지관리자에 대한 교육기간은?

1일

2일

3일

5일

에너지이용합리화법상 에너지의 이용효율을 높이기 위하여 관계행정기관의 장과 협의하여 건축물의 단위 면적당 에너지사용목표량을 정하여 고시하여야 하는 자는?

산업통상자원부장관

환경부장관

시ㆍ도지사

국무총리

보일러 운전 중 연소장치 이상에 따른 소화현상의 발생 사고에 대한 원인으로 틀린 것은?

연소 장치의 기계적 고장의 경우

통풍장치의 고장으로 공기량이 부족한 경우

수분의 혼입이나 통풍에 의한 통풍교란의 경우

스트레이너가 막혀서 펌프흡입구에서 급유온도가 상승하여 압력이 갑자기 올라갈 경우

에너지법에서 에너지공급자가 아닌 자는?

에너지 수입사업자

에너지 지정사업자

에너지 전환사업자

에너지사용시설의 소유자

수질이 산성인지 알칼리성인지를 판단할 수 있는 값을 나타내는 기호는?

°dH

pH

ppm

ppb

보일러 수처리에서 용해 고형물의 불순물을 처리하는 순환기 외처리 방법은?

여과

응집침전

전염탈염

침강분리

보일러의 설계에 있어 고려해야 할 사항으로 틀린 것은?

보일러는 최대 사용량에 대하여 충분한 증발과 표면적을 갖도록 설계되어야 하며 모든 관군에서 순환이 잘 되어야 한다.

보일러와 부속기기는 운전 및 보수, 청소 등이 용이하게 설계되어야 하며 수시 점검을 위한 검사구 및 맨홀 등을 갖추어야 한다.

보일러 노벽은 서냉이 되도록 하고 연소실은 완전 연소가 이루어지도록 충분한 체적이 되게 한다.

연소실은 공기가 잘 통하도록 하여야 하며 물청소를 할 수 없는 구조로 설계한다.

보일러 운전 중 역화방지 대책에 대한 설명으로 옳은 것은?

점화 시 착화는 천천히 한다.

노 내에 연료를 우선 공급한 후 공기를 공급한다.

점화 시 댐퍼를 닫고 미연소가스를 배출시킨 뒤 점화한다.

실화 시 재점화 할 때는 노 내는 충분히 환기시킨 후 점화한다.

산업통상자원부장관은 에너지이용 합리화를 위하여 에너지를 소비하는 에너지사용기자재 중 산업통상자원부령이 정하는 기자재에 대하여 고시할 수 있는 사항이 아닌 것은?

에너지의 소비효율 또는 사용량의 표시

에너지의 소비효율 등급기준 및 등급표시

에너지의 소비효율 또는 생산량의 측정방법

에너지의 최저소비효율 또는 최대 사용량의 기준

에너지법에서 사용하는 용어에 대한 설명으로 틀린 것은?

“에너지”란 연료ㆍ열 및 전기를 말한다.

“에너지사용자”란 에너지시설의 판매자 또는 공급자를 말한다.

“에너지사용기자재”란 열사용기자재나 그 밖에 에너지를 사용하는 기자재를 말한다.

“에너지사용시설”이란 에너지를 사용하는 공장ㆍ사업장 등의 시설이나 에너지를 전환하여 사용하는 시설을 말한다.

에너지이용합리화법에 따라 국가ㆍ지방자치단체 등이 추진하여야하는 에너지의 효율적 이용과 온실가스의 배출 저감을 위하여 필요한 조치의 구체적인 내용은 무엇으로 정하는가?

산업통상자원부령

고용노동부령

대통령령

환경부령

백색분말로 흡습성은 없으나, 승화와 강의 부식 억제성을 가지고 있는 약품은?

생석회

VCI(Volatile Corrosion Inhibitor)

실리카겔

활성알루미나

증기의 건도(x)가 '0' 이면 무엇을 말하는가?

포화수

습증기

과열증기

건포화증기

보일러 급수 중의 불순물이 용해되어 전열면벽에 고착하지 않고 동체 저부(低部)에 침전되는 것은?

스케일

부유물

슬러지

슬래그

신설 보일러의 소다끓이기(soda boiling) 작업 시 사용할 수 있는 약품으로 가장 거리가 먼 것은?

염화나트륨

탄산나트륨

수산화나트륨

제3인산나트륨

보일러의 정상 정지 시 유의사항으로 틀린 것은?

남은 열로 인한 증기 압력 상승을 확인한다.

노벽 및 전열면의 급랭을 방지할 수 있는 조치를 한다.

작업종료 시까지 필요한 증기를 남겨놓고 운전을 정지한다.

상용수위보다 낮게 급수한 후 드레인 밸브를 연다.

증발관과 같이 열 부하가 높은 관의 집중과열점 부근에서 수산화나트륨의 농도가 대단히 높아져 pH의 상승으로 부식이 심하게 일어나는 것을 무엇에 의한 부식이라고 하는가?

알칼리에 의한 부식

염화마그네슘에 의한 부식

증기분해에 의한 부식

산세척에 의한 부식
