전압을 구분하는 저압, 고압 및 특고압은 다음 각 호의 것을 말한다.

1. 저압: 직류는 1.5kV 이하, 교류는 1kV 이하인 것.

2. 고압: 직류는 1.5kV를, 교류는 1kV를 초과하고, 7kV 이하인 것.

3. 특고압: 7kV를 초과하는 것.

전압을 구분하는 저압, 고압 및 특고압은 다음 각 호의 것을 말한다.

1. 저압: 직류는 1.5kV 이하, 교류는 1kV 이하인 것.

2. 고압: 직류는 1.5kV를, 교류는 1kV를 초과하고, 7kV 이하인 것.

3. 특고압: 7kV를 초과하는 것.

교류 특고압 가공전선로에서 발생하는 극저주파 전자계는 지표상 1m에서 전계가 3.5kV/m 이하, 자계가 83.3 이하가 되도록 시설하고, 직류 특고압 가공전선로에서 발생하는 직류전계는 지표면에서 25kV/m 이하, 직류자계는 지표상 1m에서 400,000 이하가 되도록 시설하는 등 상시 정전유도(靜電誘導) 및 전자유도(電磁誘導) 작용에 의하여 사람에게 위험을 줄 우려가 없도록 시설하여야 한다.

과전류차단장치는 반드시 접지선이 아닌 전로에 직렬로 연결하여 과전류 발생 시 전로를 자동으로 차단하도록 설치할 것

배선용 차단기는 단락이나 과전류 발생 시 차단하는 장치이지 누전 검출 안되므로 방지책은 아니다.

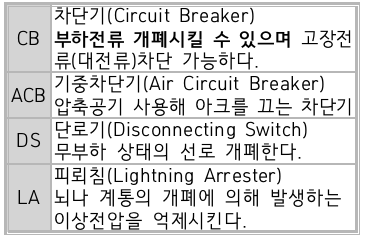

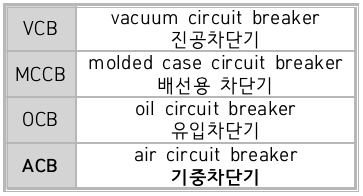

OS: 유입개폐기(oil switch), 고장전류 차단 불가능하며 부하전류만 개폐함.

LS: 선로개폐기(Line switch), 선로구분목적

퓨즈 사용 목적: 과전류 차단

전기작업 안전 기본 대책

1. 취급자의 자세

2. 전기설비의 품질 향상

3. 전기시설의 안전관리 확립

전선을 연결할 때 전원 쪽을 마지막에 연결하고 다른 전선을 먼저 연결한다.

3상 3선식 전선로의 보수할 때 3선을 단락 접지해야 한다.

개로된 전로가 전력케이블ㆍ전력콘덴서등을 가진 것으로서 잔류전하에 의하여 위험이 발생할 우려가 있는 것에 대하여는 당해 잔류전하를 확실히 방전시킬 것

방전 코일은 잔류전하 방전시키는 코일이다.

개로된 전로에서 유도전압 또는 전기에너지가 축적되어 근로자에게 전기위험을 끼칠 수 있는 전기기기등은 접촉하기 전에 잔류전하를 완전히 방전시킬 것

개로된 전로에서 유도전압 또는 전기에너지가 축적되어 근로자에게 전기위험을 끼칠 수 있는 전기기기등은 접촉하기 전에 잔류전하를 완전히 방전시킬 것

전로 차단은 다음 각 호의 절차에 따라 시행하여야 한다.

1. 전기기기등에 공급되는 모든 전원을 관련 도면, 배선도 등으로 확인할 것

2. 전원을 차단한 후 각 단로기 등을 개방하고 확인할 것

3. 차단장치나 단로기 등에 잠금장치 및 꼬리표를 부착할 것

4. 개로된 전로에서 유도전압 또는 전기에너지가 축적되어 근로자에게 전기위험을 끼칠 수 있는 전기기기등은 접촉하기 전에 잔류전하를 완전히 방전시킬 것

5. 검전기를 이용하여 작업 대상 기기가 충전되었는 지를 확인할 것

6. 전기기기등이 다른 노출 충전부와의 접촉, 유도 또는 예비 동력원의 역송전 등으로 전압이 발생할 우려가 있는 경우에는 충분한 용량을 가진 단락 접지기구를 이용하여 접지할 것

접지용구 철거는 설치순서의 역순으로 한다.

혼촉 또는 오동작에 의한 감전방지를 위해 단락 접지기구를 사용한다.

개폐기에 시건장치를 하고 통전금지에 관한 표지판은 설치한다.

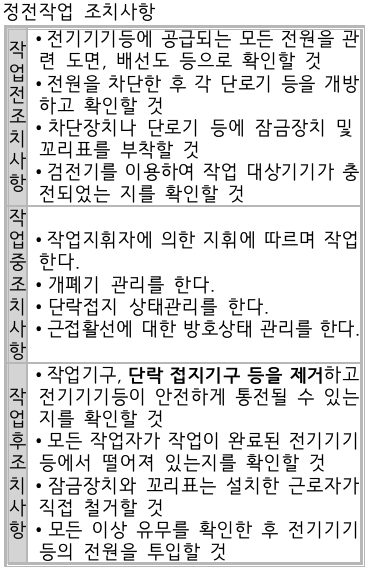

①: 작업 전

②: 작업 중

②: 개폐기 관리

활선작업 중에는 다른 작업을 동일 전주 또는 가까운 전주에서 시행하지 못한다.

활선작업 및 활선근접 작업 시 활선에 접근 시 즉시 경고를 하기 위해서 반드시 작업지휘자를 정하여야 한다.

사업주는 근로자가 노출된 충전부 또는 그 부근에서 작업함으로써 감전될 우려가 있는 경우에는 작업에 들어가기 전에 해당 전로를 차단하여야 한다. 다만, 다음 각 호의 경우에는 그러하지 아니하다.

1. 생명유지장치, 비상경보설비, 폭발위험장 소의 환기설비, 비상조명설비 등의 장치ㆍ설비의 가동이 중지되어 사고의 위험이 증가되는 경우

2. 기기의 설계상 또는 작동상 제한으로 전로 차단이 불가능한 경우

3. 감전, 아크 등으로 인한 화상, 화재ㆍ폭발의 위험이 없는 것으로 확인된 경우

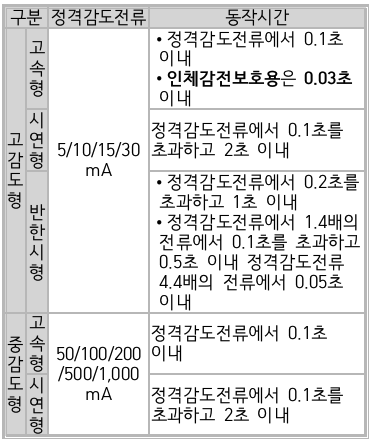

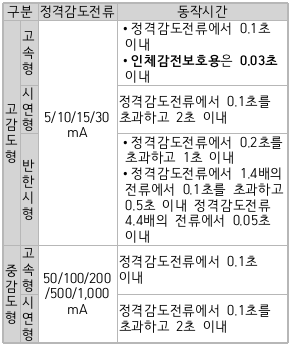

인체감전보호형은 0.03초 이내에 동작하는 고감도 고속형이어야 한다.

전기기계ㆍ기구에 설치되어 있는 누전차단기는 정격감도전류가 30밀리암페어 이하이고 작동시간은 0.03초 이내일 것. 다만, 정격전부하전류가 50암페어 이상인 전기기계ㆍ기구에 접속되는 누전차단기는 오작동을 방지하기 위하여 정격감도전류는 200밀리암페어 이하로, 작동시간은 0.1초 이내로 할 수 있다.

인체감전보호용은 최대 30mA이다.

욕조나 샤워시설이 있는 욕실 또는 화장실 등 인체가 물에 젖어있는 상태에서 전기를 사용하는 장소에 콘센트를 시설하는 경우에는 다음 각 호에 따라 시설하여야 한다.

1. ｢전기용품 및 생활용품 안전관리법｣의 적 용을받는 인체감전보호용 누전차단기(정 격감도전류 15mA 이하, 동작시간 0.03 초 이하의 전류동작형의 것에 한한다) 또 는 절연변압기(정격용량 3kVA 이하인 것에 한한다)로 보호된 전로에 접속하거나, 인체감전보호용 누전차단기가 부착된 콘 센트를 시설하여야 한다.

2. 콘센트는 접지극이 있는 방적형 콘센트를 사용하여 접지하여야 한다.

욕조나 샤워시설이 있는 욕실 또는 화장실 등 인체가 물에 젖어있는 상태에서 전기를 사용하는 장소에 콘센트를 시설하는 경우에는 다음 각 호에 따라 시설하여야 한다.

1. ｢전기용품 및 생활용품 안전관리법｣의 적 용을받는 인체감전보호용 누전차단기(정 격감도전류 15mA 이하, 동작시간 0.03 초 이하의 전류동작형의 것에 한한다) 또 는 절연변압기(정격용량 3kVA 이하인 것에 한한다)로 보호된 전로에 접속하거나, 인체감전보호용 누전차단기가 부착된 콘 센트를 시설하여야 한다.

2. 콘센트는 접지극이 있는 방적형 콘센트를 사용하여 접지하여야 한다.

전기욕기에 전기를 공급하기 위한 전기욕기용 전원장치(내장되어 있는 전원 변압기의 2차측 전로의 사용전압이 10V 이하인 것에 한한다)는 ｢전기용품 및 생활용품 안전관리법｣에 의한 안전기준에 적합한 것.

사업주는 다음 각 호의 전기 기계ㆍ기구에 대하여 누전에 의한 감전위험을 방지하기 위하여 해당 전로의 정격에 적합하고 감도(전류 등에 반응하는 정도)가 양호하며 확실하게 작동하는 감전방지용 누전차단기를 설치해야 한다.

1. 대지전압이 150볼트를 초과하는 이동형 또는 휴대형 전기기계ㆍ기구

2. 물 등 도전성이 높은 액체가 있는 습윤장 소에서사용하는 저압(1.5천볼트 이하 직류전압이나 1천볼트 이하의 교류전압을 말한다)용 전기기계ㆍ기구

3. 철판ㆍ철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기 계ㆍ기구

4. 임시배선의 전로가 설치되는 장소에서 사 용하는 이동형 또는 휴대형 전기기계기구

사업주는 다음 각 호의 전기 기계ㆍ기구에 대하여 누전에 의한 감전위험을 방지하기 위하여 해당 전로의 정격에 적합하고 감도(전류 등에 반응하는 정도)가 양호하며 확실하게 작동하는 감전방지용 누전차단기를 설치해야 한다.

1. 대지전압이 150볼트를 초과하는 이동형 또는 휴대형 전기기계ㆍ기구

2. 물 등 도전성이 높은 액체가 있는 습윤장 소에서사용하는 저압(1.5천볼트 이하 직류전압이나 1천볼트 이하의 교류전압을 말한다)용 전기기계ㆍ기구

3. 철판ㆍ철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기 계ㆍ기구

4. 임시배선의 전로가 설치되는 장소에서 사 용하는 이동형 또는 휴대형 전기기계기구

전기설비기술기준의판단기준개정전문/38쪽

전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우는 적용하지 않는다.

1. 기계기구를 발전소․변전소․개폐소 또는 이

에 준하는 곳에 시설하는 경우.

2. 기계기구를 건조한 곳에 시설하는 경우.

3. 대지전압이 150V 이하인 기계기구를 물기가 있는 곳 이외의 곳에 시설하는 경우

4. ｢전기용품 및 생활용품 안전관리법｣의 적 용을 받는 2중 절연구조 기계기구를 시설

하는 경우

5. 그 전로의 전원측에 절연변압기(2차 전압 이 300V 이하인 경우에 한한다)를 시설하고 또한 그 절연변압기의 부하측의 전로에 접지하지 아니하는 경우

6. 기계기구가 고무․합성수지 기타 절연물로 피복된 경우

7. 기계기구가 유도전동기의 2차측 전로에 접속되는 것일 경우

8. 기계기구가 제12조제8호에 규정하는 것 일 경우

9. 기계기구내에 ｢전기용품 및 생활용품 안 전관리법｣의 적용을 받는 누전차단기를 설치하고 또한 기계기구의 전원연결선이 손상을 받을 우려가 없도록 시설한 경우

기계기구를 건조한 장소에 시설하고 습한 장소에서 조작하는 경우로 제어용 전압이 교류 30[V], 직류 40[V] 이하인 경우

누전차단기 구성요소

누전검출부/차단장치/영상변류기/트립코일

"누전경보기"란 내화구조가 아닌 건축물로서 벽, 바닥 또는 천장의 전부나 일부를 불연재료 또는 준불연재료가 아닌 재료에 철망을 넣어 만든 건물의 전기설비로부터 누설전류를 탐지하여 경보를 발하며 변류기와 수신부로 구성된 것을 말한다.

누전경보기 구성요소

영상변류기/수신부/음향장치/차단기

-변류기는 특정소방대상물의 형태, 인입선의 시설방법 등에 따라 옥외 인입선의 제1지점의 부하 측 또는 제2종 접지선 측의 점검이 쉬운 위치에 설치할 것. 다만, 인입선의 형태 또는 특정소방대상물의 구조상 부득이한 경우에는 인입구에 근접한 옥내에 설치할 수 있다.

-변류기를 옥외의 전로에 설치하는 경우에는 옥외형으로 설치할 것

누전경보기의 수신부는 옥내의 점검에 편리한 장소에 설치하되, 가연성의 증기ㆍ먼지 등이 체류할 우려가 있는 장소의 전기회로에는 해당 부분의 전기회로를 차단할 수 있는 차단기구를 가진 수신부를 설치해야 한다.

누전경보기 시험항목

온도특성시험/전로개폐시험/단락전류강도시험/과누전시험/노화시험/방수시험/진동시험/충격시험/절연저항시험/절연내력시험/충격파내전압시험/전압강하방지시험/전원전압변동시험/반복시험/과입력전압시험/개폐기조작시험

이중절연 구조로 된 전기기계ㆍ기구를 사용하는 경우는 감전 방지책이다.

당연히 심정지 상태를 확인하고, 심폐소생술을 실시한다.

충전부에 감전되어 있을 때 몸이나 손을 잡으면 같이 감전되니 위험하다.

구출자는 일단 기계 전원을 내리고, 인공호흡을 실시한다.

상처 부위에 파우더, 향유 기름 등을 바르면 안된다.

절연 용접봉을 사용하면 전기가 안 흘러 용접 불가하다.

비접지 방식은 지락사고가 발생해도 지락전류가 흐르지 않아 감전사고 방지가 된다.

사고발생 시 처리 프로세스는 사후대책이다.

전기기기에 대한 정격표시: 기기 성능 표시 목적

이동식 전기기기의 감전사고를 방지하기 위한 가장 적정한 시설은 접지설비이다.

작업공간의 폭은 배전반 등의 문을 90° 이상 열 수 있도록 하고, 최소한 전기장치의 전면에서 70㎝ 이상을 확보한다.

전기기계·기구의 설치 시 고려할 사항

1. 전기기계·기구의 충분한 전기적 용량 및 기계적 강도

2. 습기·분진 등 사용장소의 주위 환경

3. 전기적·기계적 방호수단의 적정성

절연이 불량인 경우 바로 보수를 한다.

직접 접촉에 의한 감전 방지법

1. 충전부가 노출되지 않도록 폐쇄형 외함 (外函)이있는 구조로 할 것

2. 충전부에 충분한 절연효과가 있는 방호망이나 절연덮개를 설치할 것

3. 충전부는 내구성이 있는 절연물로 완전히 덮어 감쌀 것

4. 발전소ㆍ변전소 및 개폐소 등 구획되어있는 장소로서 관계 근로자가 아닌 사람의 출입이 금지되는 장소에 충전부를 설치하고, 위험표시 등의 방법으로 방호를 강화할 것

5. 전주 위 및 철탑 위 등 격리되어 있는 장 소로서 관계 근로자가 아닌 사람이 접근할 우려가 없는 장소에 충전부를 설치할 것

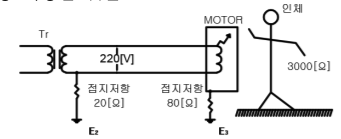

사업주는 누전에 의한 감전의 위험을 방지하기

위하여 다음 각 호의 부분에 대하여 접지를 해야

한다.

1. 전기 기계ㆍ기구의 금속제 외함, 금속제 외피 및 철대

2. 고정 설치되거나 고정배선에 접속된 전기기계ㆍ기구의 노출된 비충전 금속체 중 충전될 우려가 있는 다음 각 목의 어느 하나에 해당하는 비충전 금속체

가. 지면이나 접지된 금속체로부터 수직거리 2.4미터, 수평거리 1.5미터 이내인 것

나. 물기 또는 습기가 있는 장소에 설치되어 있는 것

다. 금속으로 되어 있는 기기접지용 전선의 피복ㆍ외장 또는 배선관 등

라. 사용전압이 대지전압 150볼트를 넘는 것

3. 전기를 사용하지 아니하는 설비 중 다음 각 목의 어느 하나에 해당하는 금속체

가. 전동식 양중기의 프레임과 궤도

나. 전선이 붙어 있는 비전동식 양중기의 프레임

다. 고압(1.5천볼트 초과 7천볼트 이하의 직류전압 또는 1천볼트 초과 7천볼트 이하의 교류전압을 말한다. 이하 같다) 이상의 전기를 사용하는 전기 기계ㆍ기구 주변의 금속제 칸막이ㆍ망 및 이와 유사한 장치

4. 코드와 플러그를 접속하여 사용하는 전기 기계ㆍ기구 중 다음 각 목의 어느 하나에 해당하는 노출된 비충전 금속체

가. 사용전압이 대지전압 150볼트를 넘는 것

나. 냉장고ㆍ세탁기ㆍ컴퓨터 및 주변기기 등과 같은 고정형 전기기계ㆍ기구

다. 고정형ㆍ이동형 또는 휴대형 전동기계기구

라. 물 또는 도전성(導電性)이 높은 곳에서 사용하는 전기기계ㆍ기구, 비접지형 콘센트

마. 휴대형 손전등

5. 수중펌프를 금속제 물탱크 등의 내부에 설치하여 사용하는 경우 그 탱크(이 경우 탱크를 수중 펌프의 접지선과 접속하여야 한다)

전로에 시설하는 금속제 외함에 접지공사를 하지 않아도 되는 경우

1. 사용전압이 직류 300V 또는 교류 대지 전압이 150V 이하인 기계기구를 건조한 곳에 시설하는 경우

2. 저압용의 기계기구를 건조한 목재의 마루 기타이와 유사한 절연성 물건 위에서 취 급하도록시설하는 경우

3. 저압용이나 고압용의 기계기구, 법에 규정하는 특고압 전선로에 접속하는 배전용 변압기나 이에 접속하는 전선에 시설하는 기계기구 또는 법에 규정하는 특고압 가공전선로의 전로에 시설하는 기계기구를 사람이 쉽게 접촉할 우려가 없도록 목주 기타 이와 유사한 것 위에 시설하는 경우

4. 철대 또는 외함의 주위에 적당한 절연대를 설치하는 경우

5. 외함이 없는 계기용변성기가 고무․합성수 지 기타의 절연물로 피복한 것일 경우

6. ｢전기용품 및 생활용품 안전관리법｣의 적 용을 받는 2중 절연구조로 되어 있는 기 계기구를 시설하는 경우

7. 저압용 기계기구에 전기를 공급하는 전로의 전원측에 절연변압기(2차 전압이 300 V 이하이며, 정격용량이 3kVA 이하인 것에 한한다)를 시설하고 또한 그 절연변압기의 부하측 전로 접지하지 않은 경우

8. 물기 있는 장소 이외의 장소에 시설하는 저압용의 개별 기계기구에 전기를 공급하 는 전로에 ｢전기용품 및 생활용품 안전관 리법｣의 적용을 받는 인체감전보호용 누 전차단기(정격감도전류가 30mA이하, 동 작시간이 0.03초 이하의 전류동 작형에 한한다)를 시설하는 경우

9. 외함을 충전하여 사용하는 기계기구에 사 람이 접촉할 우려가 없도록 시설하거나절연대를 시설하는 경우

금속제 외함을 가지는 사용전압이 50V를 초과하는 저압의 기계 기구로서 사람이 쉽게 접촉할 우려가 있는 곳에 시설하는 것에 전기를 공급하는 전로에는 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 한다.

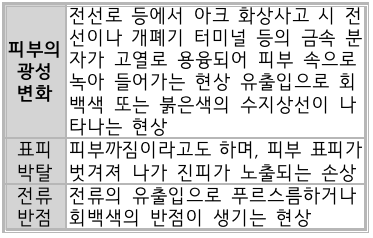

전기성 안염: 수은∙아크 등을 사용하거나 또는 전기 용접 등 작업 할 때 자외선의 작용에 의해 일어나는 격렬한 전안부 등의 염증

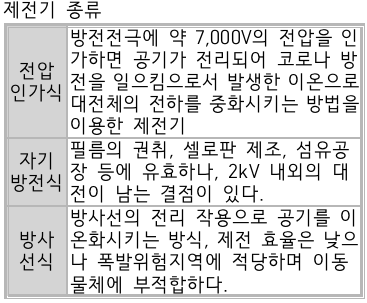

②: 방사선식은 이동물체에 부적합하다.

제전효과 영향요인

-제전기의 이온 생성능력

-대전 물체의 대전위치 및 대전분포

-제전기의 설치위치 및 설치각도, 설치거리

-대전물체와 제전기 사이 기류속도

제전기의 설치 전후에 전위를 측정하여 제전의 목표치를 만족하는 위치 또는 제전효율이 90%인 위치(이때의 제전효율은 설치전의 전위를 $Vb$ , 설치 후의 전위를 $Va$로 하였을 때 $\dfrac {Vb-Va} {Vb}$ * 100% 로 표시한다.)

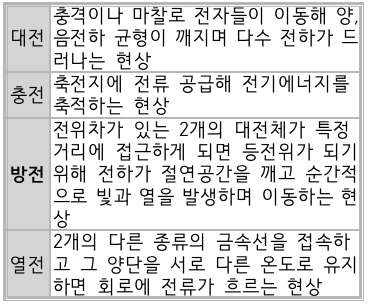

정전기: 전하의 공간적 이동이 적고, 자계의 효과가 전계에 비해 무시할 정도의 적은 전기

정전유도에 의한 힘은 흡인력이다.

플라스틱은 정전기 발생량이 매우 크다.

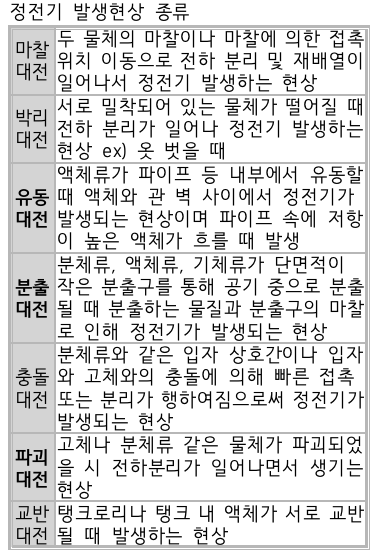

③: 파괴대전

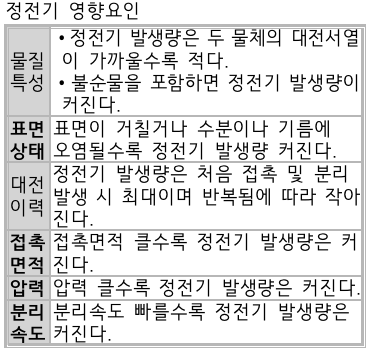

유동대전 주영향요인: 액체의 유동속도

물체 분리속도가 빠를수록 발생량은 커진다.

접촉과 분리가 반복될수록 작아진다.

대전서열이 가급적 가까운 것으로 구성한다.

접지를 하면 재해 방지가 된다.

정전기로 인하여 화재로 진전되는 조건

-방전하기에 충분한 전위차가 있을 때

-가연성가스 및 증기가 폭발한계 내에 있을 때

-정전기의 스파크 에너지가 가연성가스 및 증기의 최소점화 에너지 이상일 때

드라이클리닝은 물 대신 유기용제를 사용한다.

사업주는 다음 각 호의 설비를 사용할 때에 정전기에 의한 화재 또는 폭발 등의 위험이 발생할 우려가 있는 경우에는 해당 설비에 대하여 확실한 방법으로 접지를 하거나, 도전성 재료를 사용하거나 가습 및 점화원이 될 우려가 없는 제전(除電)장치를 사용하는 등 정전기의 발생을 억제하거나 제거하기 위하여 필요한 조치를 하여야 한다.

1. 위험물을 탱크로리ㆍ탱크차 및 드럼 등에 주입하는 설비

2. 탱크로리ㆍ탱크차 및 드럼 등 위험물저장 설비

3. 인화성 액체를 함유하는 도료 및 접착제 등을 제조ㆍ저장ㆍ취급 또는 도포(塗布)하는 설비

4. 위험물 건조설비 또는 그 부속설비

5. 인화성 고체를 저장하거나 취급하는 설비

6. 드라이클리닝 설비, 염색가공설비 또는 모피류 등을 씻는 설비 등 인화성 유기용제를 사용하는 설비

7. 유압, 압축공기 또는 고전위정전기 등을 이용하여 인화성 액체나 인화성 고체를 분무하거나 이송하는 설비

8. 고압가스를 이송하거나 저장ㆍ취급하는 설비

9. 화약류 제조설비

10. 발파공에 장전된 화약류를 점화시키는 경우에 사용하는 발파기(발파공을 막는 재료로 물을 사용하거나 갱도발파를 하는 경우는 제외한다)

사업주는 다음 각 호의 설비를 사용할 때에 정전기에 의한 화재 또는 폭발 등의 위험이 발생할 우려가 있는 경우에는 해당 설비에 대하여 확실한 방법으로 접지를 하거나, 도전성 재료를 사용하거나 가습 및 점화원이 될 우려가 없는 제전(除電)장치를 사용하는 등 정전기의 발생을 억제하거나 제거하기 위하여 필요한 조치를 하여야 한다.

1. 위험물을 탱크로리ㆍ탱크차 및 드럼 등에 주입하는 설비

2. 탱크로리ㆍ탱크차 및 드럼 등 위험물저장 설비

3. 인화성 액체를 함유하는 도료 및 접착제 등을 제조ㆍ저장ㆍ취급 또는 도포(塗布)하는 설비

4. 위험물 건조설비 또는 그 부속설비

5. 인화성 고체를 저장하거나 취급하는 설비

6. 드라이클리닝 설비, 염색가공설비 또는 모피류 등을 씻는 설비 등 인화성 유기용제를 사용하는 설비

7. 유압, 압축공기 또는 고전위정전기 등을 이용하여 인화성 액체나 인화성 고체를 분무하거나 이송하는 설비

8. 고압가스를 이송하거나 저장ㆍ취급하는 설비

9. 화약류 제조설비

10. 발파공에 장전된 화약류를 점화시키는 경우에 사용하는 발파기(발파공을 막는 재료로 물을 사용하거나 갱도발파를 하는 경우는 제외한다)

화재 대비 비상용 동력 설비 종류

-소화전

-스프링클러 펌프

-소화 펌프

-비상 콘센트설비

-배연설비(배연용 송풍기)

-자탐설비

-비상경보설비

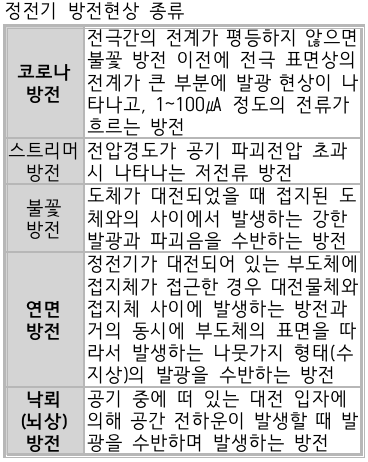

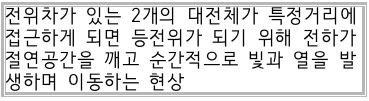

코로나방전 시 공기 중 생성물질

오존(O₃)/질소산화물(NOx)

불꽃방전 시 공기 중 생성물질: 오존(O₃)

30kV에서 불꽃방전 상태: 전극간격이 1cm 떨어진 평형판 전극

흡수성 강한 물질은 산기이다.

산기는 OH(수산화기)/NH₂(아미노기)/COOH(카르복실기)/CH₃O(메톡실기) 등이 있다.

C₆H₆은 벤젠으로 발암물질이다.

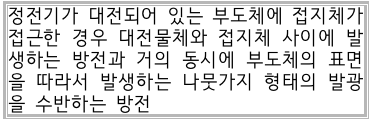

-부도체 대전의 발생한계 추정 시 유의사항

1. 대전 상태가 매우 불균일한 경우

2. 대전량 또는 대전의 극성이 매우 변화하

는 경우

3. 부도체 중에 국부적으로 도전율이 높은 곳이 있고, 이것이 대전한 경우

-부도체 대전시 발생한계 표시하는 대전상태

1. 부도체 최고 대전 전위 5kV 이상인 대전

2. 대전하고 있는 부도체에 작업자가 접근 시 인체가 전기적 충격을 느끼게 되는 대 전

3. 대전하고 있는 부도체에 접지를 한 지름

약 3mm 이상의 금속구 접근 시 부도체

에서 파괴음, 발광을 수반하는 방전이 발

생하는 대전

정전기는 축적으로 인해 발생한다.

작업복에 대전된 정전기 대전 전위 크기가 가연성 물질의 최소착화 에너지보다 클 때는 화재, 폭발의 위험성이 있다.
