1~35 [17년 1회 ~ 19년 1회] 해설 페이지
1번
스프링클러설비 가압송수장치에 사용되는 압력챔버의 주된 역할과 압력챔버에 설치되는 안전밸브의 작동범위를 쓰시오. (22년 2회에 압력챔버 역할 3가지 쓰라고 나옴)
압력챔버의 역할
1. 수격작용 방지
2. 배관 내 순간적인 압력변동 시 안정적인 압력 감지
3. 배관 내 압력저하 시 충압펌프 또는 주펌프 자동기동
안전밸브의 작동범위
- 호칭압력과 호칭압력의 1.3배
2번
할로겐화합물 및 불활성기체 소화약제의 저장용기 기준에 대한 설명일 때 보기의 빈칸을 채우시오.
할로겐화합물 및 불활성기체 소화약제 저장용기의 ( ① )을(를) 초과하거나 ( ② )을(를) 초과할 경우
에는 재충전하거나 저장용기를 교체할 것. 다만, 불활성기체 소화약제 저장용기의 경우에는 ( ③ )
을(를) 초과할 경우 재충전하거나 저장용기를 교체하여야 한다.
1. 약제량 손실 5%
2. 압력손실 10%
3. 압력손실 5%
3번
스프링클러설비 가지배관의 배열에 대한 다음 각 물음에 답하시오.
(1) 토너먼트 방식이 허용되지 않는 주된 이유 2가지
(2) 토너먼트방식이 적용되는 소화설비 4가지
1-1 : 유체 마찰손실이 크기 때문
1-2 : 수격작용에 따른 배관 손실 때문
2-1 : 분말 소화설비
2-2 : 이산화탄소 소화설비
2-3 : 할로겐화합물 소화설비
2-4 : 할로겐화합물 및 불활성기체 소화설비
4번
습식 스프링클러설비의 말단시험밸브의 시험 작동 시 확인될 수 있는 사항 5가지를 쓰시오.
1. 규정방수량 확인
2. 규정방수압 확인
3. 펌프 작동 유무
4. 압력챔버 감지 유무
5. 습식밸브 작동 유무
5번
수원의 수위가 펌프보다 낮은 위치(부압)에 있는 가압송수장치에 설치해야 하는 물올림장치의 설치 기준 2가지를 쓰시오.
1. 전용 탱크로 할 것.
2. 유효수량 100L, 구경 15mm 이상으로 급수배관에 의해 물 계속 공급할 것
6번
포소화설비의 배관에 설치하는배액밸브와 완충장치에 대한 물음에 답하시오.
(1) 배액밸브의 설치목적
(2) 배액밸브의 설치위치
(3) 완충장치의 설치목적
(4) 완충장치의 설치위치
(1) 포의 방출 종료 후 배관 내 액을 방출하기 위해
(2) 송액관의 가장 낮은 부분
(3) 펌프의 진동 흡수
(4) 펌프의 흡입측 및 토출측 부근
7번
소화설비의 배관에 강관을 사용하지 않고 소방용 합성수지배관으로 설치할 수 있는 경우 3가지를
쓰시오.
1. 배관을 지하에 매설하는 경우
2. 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우
3. 천장과 반자를 불연재료 또는 준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우
8번
펌프의 흡입관에 버터플라이밸브를 사용하지 않는 이유 2가지를 쓰시오.
1. 유효흡입양정 감소로 인한 공동현상 발생
2. 밸브의 순간적인 개폐로 인한 수격작용 발생
9번
다음 보기는 연결송수관설비의 송수구 설치기준에 대한 내용일 때 빈칸을 채우시오.
- 지면으로부터 높이가 ( ① )m 이상 ( ② )m 이하의 위치에 설치할 것
- 송수구의 부근에는 자동배수밸브 및 체크밸브를 설치하되 건식의 경우에는 송수구⦁( ③ )⦁
( ④ )⦁( ⑤ )의 순으로 설치할 것
- 구경 ( ⑥ )mm의 ( ⑦ )형으로 할 것
- 송수구는 연결송수관의 수직배관마다 ( ⑧ )개 이상을 설치할 것. 다만, 하나의 건축물에 설치된
각 수직배관이 중간에 ( ⑨ )밸브가 설치되지 아니한 배관으로 상호 연결되어 있는 경우에는 건
축물마다 ( ⑩ )개씩 설치할 수 있다.
(1) 0.5
(2) 1
(3) 자동배수밸브
(4) 체크밸브
(5) 자동배수밸브
(6) 65
(7) 쌍구
(8) 1
(9) 개폐
(10) 1
10번
소방시설에서 앵글밸브가 사용되는 경우 3가지를 쓰시오.
1. 옥내소화전설비의 방수구
2. 연결송수관설비의 방수구
3. 스프링클러설비 교차배관 끝의 청소구
11번
관부속품 중 앵글밸브와 글로브밸브의 기능에 대하여 쓰시오.
1. 앵글밸브 : 유체의 흐름방향을 90도로 변환하는 밸브
2. 글로브밸브 : 유량제어밸브
12번
다음 보기는 특별피난계단의 계단실 및 부속실 제연설비에서 차압 등에 관한 내용일 때 다음 빈
칸을 완성하시오.
- 제연구역과 옥내와의 사이에 유지하여야 하는 최소차압은 ( ① )Pa(옥내에 스프링클러가 설치된
경우에는 ( ② )Pa) 이상으로 하여야 한다.
- 제연설비가 가동되었을 경우 출입문의 개방에 필요한 힘은 ( ③ )N 이하로 하여야 한다.
- 계단실과 부속실을 동시에 제연하는 경우 부속실의 기압은 계단실과 같게 하거나 계단실의 기압
보다 낮게할 경우에는 부속실과 계단실의 압력 차이는 ( ④ )Pa 이하가 되도록 하여야 한다.
1. 40
2. 12.5
3. 110
4. 5
13번
평상시에 충압펌프가 어떤 원인에 의해 빈번한 작동을 하는 경우 그로 인한 문제점 4가지를 쓰시오.
1. 전력손실
2. 펌프의 전력계통 손상
3. 수격작용 발생
4. 방재실 근무자 주의력 산만
14번
알람체크밸브가 설치된 습식 스프링클러설비에서 시험밸브 개방시 알람경보가 울리지 않는 원인 및 대책 2가지를 쓰시오. (단, 알람체크밸브에는 리타딩챔버가 설치되어 있는 것으로 한다.)
1. 리타딩챔버 상단의 압력스위치 불량 - 압력스위치 교체
2. 리타딩챔버 하단의 오리피스 불량 - 오리피스 교체
15번
옥내소화전설비 감시제어반의 종합점검항목 3가지를 쓰시오.
1. 예비전원 확보 여부
2. 감시제어반 전용실 설치 적정 여부
3. 확인회로별 도통시험
16번
미분무소화설비의 화재안전기준에 관한 다음 빈칸안을 완성하시오.
“미분무”란 물만을 사용하여 소화하는 방식으로 최소설계압력에서 헤드로부터 방출되는 물입자 중
99%의 누적체적분포가 ( ① )마이크로미터 이하로 분무되고 ( ② )급 화재에 적응성을 갖는 것을 말한다.
400
ABC
17번
스프링클러설비에 사용되는 개방형 헤드와 폐쇄형 헤드의 차이점과 적용설비를 쓰시오.
개방형 헤드 차이점 : 검열부 없음
개방형 헤드 적용설비 : 일제살수식 스프링클러설비
폐쇄형 헤드 차이점 : 검열부 있음
폐쇄형 헤드 적용설비 : 습식 스프링클러설비, 건식스프링클러설비, 준비작동식 스프링클러설비
18번
다음 보기는 제연설비에서 제연구역을 구획하는 기준을 나열한 것이다. 빈칸을 채우시오.
- 하나의 제연구역의 면적은 ( ① ) 이내로 한다.
- 거실과 통로는 ( ② )한다.
- 통로상의 제연구역은 보행중심선의 길이가 ( ③ )를 초과하지 않아야 한다.
- 하나의 제연구역은 직경 ( ④ ) 원 내에 들어갈 수 있도록 한다.
- 하나의 제역구역은 ( ⑤ )개 이상의 층에 미치지 않도록 한다. (단, 층의 구분이 불분명한 부분
은 다른 부분과 별도로 제연구획할 것)
(1) 1000m^2
(2) 상호제연구획
(3) 60m
(4) 60m
(5) 2
19번
피난설비 중 인명구조기구 종류 3가지만 쓰시오.
1. 방열복
2. 방화복
3. 공기호흡기
20번
성능시험배관의 유량계의 선단에는 ( ① )밸브를, 후단에는 ( ② )밸브를 설치할 것
(1) 개폐
(2) 유량조절
21번
분말소화설비에서 분말약제 저장용기와 연결⦁설치되는 정압작동장치에 대한 다음 각 물음에 답하시오.
(1) 정압작동장치의 설치목적
(2) 정압작동장치의 종류 중 압력스위치방식에 대해 설명하시오.
(1) 저장용기 내부압력이 설정압력이 되면 주밸브를 개방시키는 장치
(2) 가압용 가스가 저장용기 내 가압되어 압력스위치가 작동 되어 솔레노이드 밸브가 작동되어 주밸브를 개방시키는 방식
22번
다음은 연소방지설비에 대한 설명일 때 빈칸을 채우시오.
- 연소방지설비의 전용헤드 사용시 살수헤드의 수가 4개 또는 5개일 경우 배관의 구경은 ( ① )mm
로 할 것
- 헤드 간의 수평거리는 연소방지설비 전용헤드의 경우에는 ( ② )m 이하, 스프링클러헤드의 경우
에는 ( ③ )m 이하로 할 것
- 살수구역은 환기구 사이의 간격이 ( ④ )m 이하마다 또는 환기구 등을 기준으로 1개 이상 설치
하되, 하나의 살수구역의 길이는 ( ⑤ )m 이상으로 할 것
(1) 65
(2) 2
(3) 1.5
(4) 700
(5) 3
23번

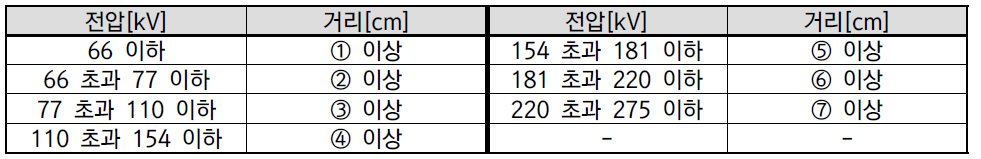

고압의 전기기기가 있는 경우 물분무헤드와 전기기기의 이격거리 기준을 나타낸 다음 표의 빈칸을 채우시오.
1. 70
2. 80
3. 110
4. 150
5. 180
6. 210
7. 260
24번
소방시설의 가압송수장치에서 주로 사용하는 펌프로 터빈펌프와 볼류트펌프가 있다. 이들 펌프의 특징을 비교하여 다음 표의 빈칸에 “유, 무, 대, 소, 고, 저” 등으로 작성하시오.
볼류트 펌프 / 터빈펌프
1. 임펠러의 안내날개 (유,무)
2. 송출유량 (대, 소)
3. 송수압력 (고, 저)
4. 양정 (고, 저)
볼류트 펌프 : 무, 대, 저, 저
터빈 펌프 : 유, 소, 고, 고
25번
스프링클러설비의 화재안전기준에서 조기반응형 스프링클러헤드를 설치하여야 하는 장소 5가지를 쓰시오.
1. 노유자시설의 거실
2. 공동주택의 거실
3. 오피스텔의 침실
4. 숙박시설의 침실
5. 병원의 입원실
26번

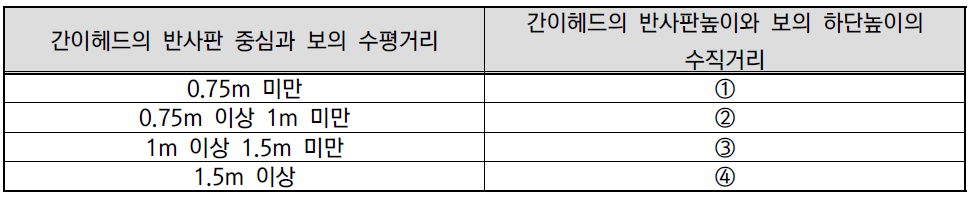

간이스프링클러설비의 화재안전기준에서 소방대상물의 보와 가장 가까운 간이헤드는 다음 표의 기준에 따라 설치한다. 표 안을 완성하시오. (단, 천장면에서 보의 하단까지의 길이가 55cm를 초과하고 보의 하단 측면 끝부분으로부터 간이헤드까지의 거리가 간이헤드 상호간 거리의 1/2 이하가 되는 경우에는 간이헤드와 그 부착면과의 거리를 55cm 이하로 할 수 있다.)
(1) 보의 하단보다 낮을 것
(2) 0.1 m 미만
(3) 0.15m 미만
(4) 0.3m 미만
27번
연결살수설비헤드의 종합정밀점검 사항 3가지를 쓰시오.
1. 헤드의 변형, 손상 유무
2. 헤드의 설치 위치, 장소, 상태 적정 여부
3. 헤드의 살수장애 여부
28번
옥내소화전설비를 화재안전기준에 따라 설치......(계산식과 혼합)
(1) 소방호스 노즐에서 방수압 측정방법시 측정기구 및 측정방법
(2) 소방호스 노즐의 방수압력이 0.7MPa을 초과시 감압방법 2가지 쓰시오.
(3) 하나의 옥내소화전을 사용하는 노즐선단에서의 최대 방수압력은 몇 Mpa인가?
(1-1) 측정기구 : 피토게이지
(1-2) 측정방법 : 노즐선단에서 노즐구경 1/2 떨어진 지점에 노즐선단과 수평되게 피토게이지를 설치해 눈금을 읽음
(2) 고가수조에 따른 방법, 배관계통에 따른 방법
(3) 0.7Mpa
29번
소화설비의 급수배관에 사용하는 개폐표시형 밸브 중 버터플라이밸브(볼형식이 아닌 구조) 외의 밸브를 꼭 사용하여야 하는 배관의 이름과 그 이유를 한 가지만 쓰시오.
1. 배관의 이름 : 흡입측 배관
2. 이유 : 밸브의 순간적인 개폐로 인해 수격작용 발생
30번
이산화탄소 소화설비 수동식 기동장치의 종합점검 항목 4가지를 쓰시오.
1. 기동장치 부근 비상스위치 설치 여부
2. 기동장치 설치 적정 여부
3. 방호구역별 기동장치 설치 여부
4. 방출용 스위치, 음향경보장치 연동 여부
31번
건식 스프링클러설비에 하향식 헤드를 부착하는 경우 드라이펜던트헤드를 사용한다. 사용목적 및 구조에 대해 간단히 쓰시오.
1. 사용목적 : 동파방지
2. 구조 : 롱니플 내 질소가스를 주입되어 있음
32번
건식 스프링클러설비에 쓰이는 건식 밸브의 기능을 평상시와 화재시를 구분하여 쓰시오.
평상시 : 체크밸브기능
화재시 : 자동경보기능
33번
관 내에서 발생하는 공동현상(Cavitation)의 발생원인과 방지대책 4가지를 쓰시오.
(단, 펌프 내의 압력과 관련하여 발생원인을 쓰시오.)
발생원인
- 관 내 물의 정압이 그때의 증기압보다 낮을 때 발생함
방지대책
- 펌프의 유효수두를 낮춘다
- 펌프의 마찰손실을 낮춘다
- 펌프의 임펠러속도를 낮춘다
- 펌프를 2대 이상 설치한다.
34번
(1) 화재안전기준에서 요구하는 펌프의 토출압력과 토출량에 대한 성능기준에 대해 2가지를 쓰고 이를 다음 그림의 그래프에 특성곡선을 그려서 나타내시오. (단, 그래프에는 특성곡선과 함께 가로축과 세로축의중요 치수(크기)도 명시하시오.)
① 펌프의 성능기준 2가지
② 펌프의 특성곡선(단, 가로축은 토출량, 세로축은 토출압력에 대한 수두이고, 모두 정격량에 대한 백분율로 나타낸다.)
(2) 화재안전기준에서 규정하는 성능시험배관 및 유량측정장치 설치기준을 2가지 쓰시오.
(1-1) 성능기준
- 체절운전 시 정격토출압력의 140%을 초과하지 않을 것
- 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상일 것
(1-2) = 생략
(2)
- 펌프의 토출측의 개폐밸브 이전에서 분기하는 펌프의 성능시험을 위한 배관일 것
- 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175% 이상 측정할 수 있는 성능이 있을 것
35번
위험물을 저장하는 플로팅루프탱크 포소화설비의 계통도 관련문제...
탱크에서 설치되는 고정포방출구의 종류와 설치된 포소화약제 혼합방식 명칭)
1. 고정포방출구 종류 : 특형 방출구
2. 포소화약제 혼합방식 : 프레져 프로포셔너 방식
