14년 2회.. 해설 페이지

1번은 불 자체를 설명하는 글
지문에선 화재 사고를 뜻합니다

감광계수 가시거리 상황
0.1      20~30    연기감지기가 작동할 때의 농도(작동하기 직전의 농도)
0.3      5        건물 내부에 익숙한 사람이 피난에 지장을 느낄 정도의 농도
0,5      3        어두운 것을 느낄 정도의 농도
1        1~2      앞이 거의 보이지 않을 정도의 농도
10      0.2~0.5  화재 최성기 때의 농도
30      -        출화실에서 연기가 분출할 때의 농도

<문제 해설>
이산화탄소의 물성

임계압력 72.75 atm
임계온도 31.35
3중점 -56.3
승화점(비점) -78.5
허용농도 0.5%
증기비중 1.529
수분 0.05% 이하

CO(일산화탄소):화재시 발생하는 연소가스에 포함되어 인체에서
혈액의 산소운반을 저해하고 두통,근육조절의 장애를 일으킨다

조연성 가스란 자기 자신은 연소하지 않고 다른 물질이 연소하는데 도움을 주는 것으로 대표적인 물질은 산소와 오존이다.

1.2.4 > 제거소화
3. 팽창 진주암을 사용하여 진화한다 > 질식소화

ㅇ 내화구조의 벽
  1.철골,철골철근 콘크리트조: 10cm 이상
  2.철골조에 철망모르타르:4cm이상
  3.벽돌조:10cm이상
ㅇ 방화구조
  1. 철망모르타르:2cm이상
  2. 석고판,시멘트 위에 타일을 붙인 것: 2.5cm이상
  3. 심벽에 흙으로 맞벽치기 한 것
※ 내화구조의 벽인지 방화구조인지 먼저 구별하고 문제를 풀어야 틀리지 않음

무색

발화점(착화점) : 점화원을 가하지 않아도 스스로 착화될 수 있는 최저온도
인화점 : 외부의 직접적인 점화원에 의해 불이 붙을 수 있는 최저온도
연소점 : 연소상태를 5초 이상 유지하기 위해서는 인화점보다 10도 정도 높아야 하는데 이를 연소점이라한다.

"요오드값이 크다"
1.불포화도가 높다.
2.건성유이다.
3.자연발화성이 높다.
4.산소와 결합이 쉽다

(270+100) / (273+0) * 0.3 = 0.41

순방향 전압강하가 거의 발생하지 않는다

제어계의 안정도를 판별하는 방법
1. 루쓰의 안정판별법
2. 후르비씨의 안정판별법
3. 나이퀴스트의 안정판별법

쿨롱의 법칙
두 자극(자하) 사이에 작용하는 힘 F [N]
F =m1×m2 / (4π×μ0×C) = 6.33 ×104×(m1×m2 /r2)
  13 =6.33 ×104×(3×10‾4×5×10‾4/r2)
  r2= 6.33 ×104×(3×10‾4×5×10‾4/ 13 = 0.0073
    r =  0.085(m) = 8.5(cm)

50(1+3000/500)

병렬 - 과전류로부터 보호
직렬 - 과전압으로부터 보호

순시값을 벡터로 변환하여 계산한다면...
Vmsin(ωt+Θ) =Vm/√2∠±Θ 입니다.

결론적으로 벡터로 표시할 때 실효값을 사용합니다.
문제를 다시 푼다면...

10√2sin(ωt+π/3) + 20√2sin(ωt+π/6)
=10∠+60˚ + 20∠+30˚
=10(cos60˚+ jsin60˚) + 20(cos30˚+ jsin30˚)
=5 +j8.66 + 17.32 +j10 = 22.32 + j18.66

순시값 Vmsin(wt±Θ)에서...
Vm= (22.32)^2 + (j18.66)^2 ≒ 29.1
Θ=tan^-1(18.66/22.32) ≒ 40˚
∴29.1sin(wt+40˚)

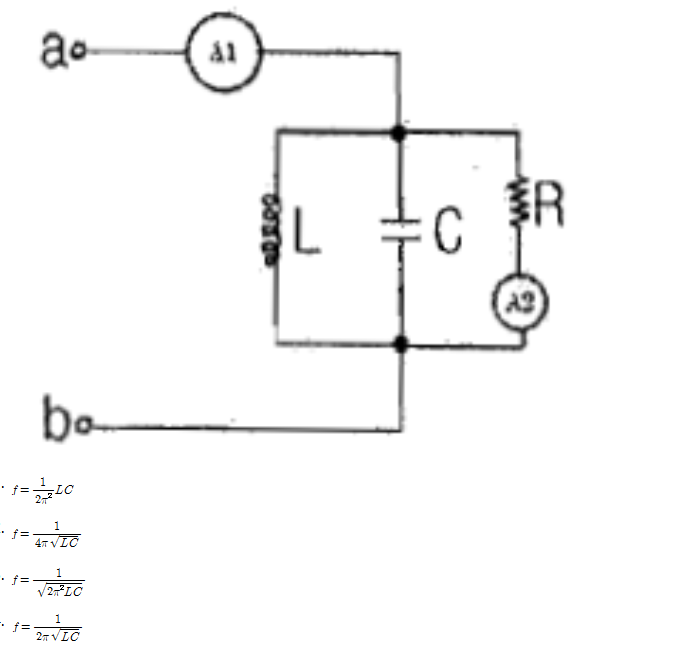

A1과 A2가 같았다는 것은 공진되었다는 것이다. 즉 공진주파수 공식을 찾으면 된다

전하량 Q=CV[c]
Q : 전하량[C]
C : 전정용량[F]
V : 전압[V]

자속을 발생시키는 전류 >> 자화전류
[해설작성자 : CHOI]

여자전류란 변압기에 자속을 만드는 전류를 말합니다.  그 자속이 만들어져야
2차측에서 전압이 유도가 됩니다.
그 여자전류가 자속을 만들다 보면/  변압기의 철심에서 열이나 누설리액턴스
따위로 에너지가 낭비가 됩니다.  한 마디로 쓰잘데기 없는 낭비이죠.
그것이 이른바 "철손"이라는 것인데 / 그 철손을 만드는 전류를 철손전류라 합니다.

순수하게 자속을 만드는 전류가 자화전류이지요. 그 자화전류로 인하여
변압기 2차측에 전압이 유도되는 것입니다.

그리고 변압기 2차측에 부하가 걸리면 1차측에도  그에 해당하는 전류가 흐르겠지요.
그 전류가 부하전류입니다.

피상전력은 P(전력) = V (교류전압) X I (전류)

상호인덕턴스 M=K*√L1*L2
K=결합계수 M=1*√4*9=6

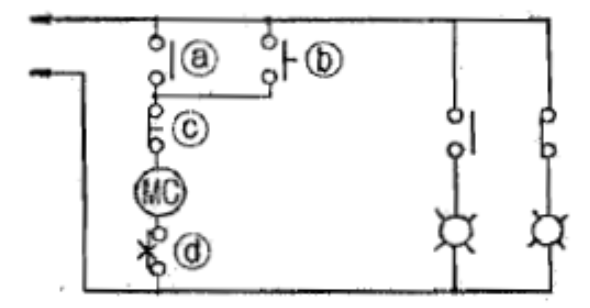

ⓐ자기유지접점
ⓑ기동용 스위치
ⓒ정지용 스위치
ⓓ열동계전기접점

1. 집적도가 높다
2. 입력저항이 매우크다
3. 이득대역폭이 작다
4. 소비전력이 작다
5. 동작속도가 느리다
6. 소자특성이 단극성 소자이다

소방시설법 시행규칙(별표5)에 따른 1급 소방안전관리업무 강습교육 과목 및 교육시간
소방관계법령,건축관계법령,소방학개론,화기취급감독,종합방재실운영,소방시설의 구조.점검.실습평가,소방계획수립.이론.실습 평가,작동기능점검표 작성 실습.평가,소방안전교육 및 훈련 이론 실습평가,화재대응 및 피난 실습,평가,형성평가(시험)/교육시간 40시간
같은 문제에 1)건축관계법령 2)소방관계법령,3)소방학개론,4)소방실무 의 답중 선택이며 소방실무가 해당되지 않는다 입니다

 공업용 → 축산용

(1) 높이:0.5~ 3m 이하
(2) 탱크:10기이하(모든 탱크용량이 20만L 이하, 인화점이 70~200도 미만은 20기)
(3) 면적: 80000m2이하
(4) 용량: 1기이상 - 탱크용량의 110% 이상
          2기이상 - 최대용량의 110% 이상

[특수가연물의 저장 및 취급의 기준]
(1) 특수가연물을 저장 또는 취급하는 장소에는 품명ㆍ최대수량 및 화기취급의 금지표지를 설치할 것
(2) 다음 각 목의 기준에 따라 쌓아 저장할 것.
    가. 품명별로 구분하여 쌓을 것
    나. 쌓는 높이는 10미터 이하가 되도록 하고, 쌓는 부분의 바닥면적은 50제곱미터 이하가 되도록
        할 것. (석탄ㆍ목탄류의 경우에는 200제곱미터)
        * 살수설비를 설치하거나, 방사능력 범위에 해당 특수가연물이 포함 되도록 대형수동식소화기를 설치하는 경우에는 쌓는 높이를 15미터 이하, 쌓는 부분의 바닥면적을 200제곱미터(석탄ㆍ목탄류의 경우에는 300제곱미터) 이하로 할 수 있다.
    다. 쌓는 부분의 바닥면적 사이는 1미터 이상이 되도록 할 것

자본금 내역서는 공사업의 경우에만 해당된다

1)소방활동장비및 설비
  가.소방자동차
  나.소방헬기및 소방정
  다.소방전용 통신장비및 전산장비
  라.그 밖에 방화복등 소방활동에 필요한 소방장비
2)소방관서용 청사의 건축
3)국고의 보조 대상사업의 기준보조율

주유를 받으려는 자동차 등이 출입 할 수 있도록 15m 이상의 너비와 6m 이상의 길이의 콘크리트 등으로 포장한 공지를 보유하여야 한다

문화 및 집회시설, 종교시설, 판매시설, 노유자시설, 수련시설, 운동시설, 숙박시설, 창고시설, 지하상가 및 다중이용업소
1000m^2 미만의 공동주택은 포함되지 않습니다

화재예방법 35조, 화재예방법 시행령 35조 - 관리의 권원이 분리된 특정소방대상물
(1)복합건축물(지하층을 제외한 11층 이상 또는 연면적 3만제곱미터 이상인 건축물)
(2)지하가
(3)도매시장, 소매시장, 전통시장

1. '모든' 조명등 아님. '가연성 가스 등이 체류할 우려가 있는 장소'의 조명등을 방폭등으로 한다.
나머지 항은 맞음.

마. 자동화재속보설비를 설치하여야 하는 특정소방대상물은 다음의 어느 하나와 같다.
    1) 업무시설, 공장, 창고시설, 교정 및 군사시설 중 국방·군사시설, 발전시설
      (사람이 근무하지 않는 시간에는 무인경비시스템으로 관리하는 시설만 해당한다)로서
      바닥면적이 1,500m2 이상인 층이 있는 것. 다만, 사람이 24시간 상시 근무하고 있는 경우에는
      자동화재속보설비를 설치하지 않을 수 있다.
    2) 노유자 생활시설
    3) 2)에 해당하지 않는 노유자시설로서 바닥면적이 500m2 이상인 층이 있는 것.
      다만, 사람이 24시간 상시 근무하고 있는 경우에는 자동화재속보설비를 설치하지 않을 수 있다.
    4) 수련시설(숙박시설이 있는 건축물만 해당한다)로서 바닥면적이 500m2 이상인 층이 있는 것.
      다만, 사람이 24시간 상시 근무하고 있는 경우에는 자동화재속보설비를 설치하지 않을 수 있다.
    5) 「문화재보호법」 제23조에 따라 보물 또는 국보로 지정된 목조건축물.
      다만, 사람이 24시간 상시 근무하고 있는 경우에는 자동화재속보설비를 설치하지 않을 수 있다.
    6) 1)부터 5)까지에 해당하지 않는 특정소방대상물 중 층수가 30층 이상인 것
    7) 의료시설 중 요양병원으로서 다음의 어느 하나에 해당하는 시설
      가) 요양병원(정신병원과 의료재활시설은 제외한다)
      나) 정신병원과 의료재활시설로 사용되는 바닥면적의 합계가 500m2 이상인 층이 있는 것

소방시설법  49조
벌금 1000만원
정답  3번

■ 배기가스가 다량으로 체류하는 장소
- 주차장, 차고, 화물취급소, 차로, 자가발전실, 트럭터미널, 엔진시험실에
적응성이  없는 감지기  :  정온식감지기(특종,1종)

3번 조작부 조작스위치는 바닥으로부터 0.8~1.5m 이하

자동화재탐지설비 화재안전기준 제7조 감지기
연기감지기 설치시
====================================================
  부착높이    ||  1/2종  ||  3종
====================================================
  4m미만      ||  150    ||  50
4m이상 20m 미만 ||  75    ||  -
====================================================

위 표에 따른 바닥면적마다 1개 이상 설치

비상조명등의 60분 이상 작동
1)지하층을 제외한 11층 이상의 층
2)지하층•무창층으로서 도매시장, 소매시장, 여객자동차터미널, 지하역사, 지하상가

자동화재탐지설비 화재안전기준 제7조 감지기
8m 이상 15m 미만 : 차동식 분포형, 이온화식 1종/2종, 광전식(스포트/분리/공기흡입형) 1종/2종, 연기복합형, 불꽃감지기

바닥으로 부터 1m

자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)
2.6 발신기
2.6.1 자동화재탐지설비의 발신기는 다음의 기준에 따라 설치해야 한다.
2.6.1.1 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로부터 0.8 m 이상 1.5 m 이하의 높이에 설치할 것
2.6.1.2 특정소방대상물의 층마다 설치하되, 해당 층의 각 부분으로부터 하나의 발신기까지의 수평거리가 25 m 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 m 이상일 경우에는 추가로 설치해야 한다.
2.6.1.3 2.6.1.2에도 불구하고 2.6.1.2의 기준을 초과하는 경우로서 기둥 또는 벽이 설치되지 아니한 대형공간의 경우 발신기는 설치대상 장소의 가장 가까운 장소의 벽 또는 기둥 등에 설치할 것
2.6.2 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로부터 15° 이상의 범위 안에서 부착지점으로부터 10 m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 해야 한다.

배선용 차단기 : 20A 이하
과전류 차단기 : 15A 이하

30분 -> 60분 이상

중계기 5초, 비상방송 10초

전원회로는 각층에 있어서 2 이상이 되도록 설치 할 것

1. 500m2 이하의 범위 안에서는 2개의 층을 하나의 경계구역으로 할 수 있다.
4. 지하구에 있어서 하나의 경계구역의 길이는 700m 이하로 한다.
