건설안전산업기사 작업형 2016년 1회 2부 기출문제 정답·해설 페이지

① 낙하물 방지망 설치

② 수직보호망 설치

③ 방호선반 설치

④ 출입금지구역의 설정

⑤ 보호구의 착용

[해설]

산업안전보건기준에 관한 규칙 제14조는 물체가 떨어지거나 날아올 위험이 있으면 아래 조치를 하도록 정한다.

• 낙하물 방지망 — 벽면에서 비스듬히 내밀어 설치해 떨어지는 물체를 받아 낸다.
• 수직보호망 — 비계 바깥면을 세로로 덮어 물체가 밖으로 튀어 나가지 않게 한다.
• 방호선반 — 출입구·통로 위를 지붕처럼 덮어 아래에 있는 사람을 보호한다.
• 출입금지구역의 설정 — 물체가 떨어질 수 있는 범위에 사람이 들어가지 못하게 한다.
• 보호구의 착용 — 안전모 등을 써서 마지막으로 몸을 지킨다.

낙하물 방지망·방호선반은 높이 10m 이내마다, 내민 길이 2m 이상, 수평면과의 각도 20~30°로 설치한다.

① 조립간격은 조립도에 따를 것

② 주재가 아치작용을 충분히 할 수 있도록 쐐기를 박는 등 필요한 조치를 할 것

③ 연결볼트 및 띠장 등을 사용하여 주재 상호간을 튼튼하게 연결할 것

④ 터널 등의 출입구 부분에는 받침대를 설치할 것

⑤ 낙하물이 근로자에게 위험을 미칠 우려가 있는 경우에는 널판 등을 설치할 것

[해설]

산업안전보건기준에 관한 규칙 제364조는 터널 지보공 가운데 강(鋼)아치 지보공을 조립할 때 따를 사항을 정한다.

• 조립간격은 조립도에 따름 — 설계에서 정한 간격을 지켜야 지압을 고르게 나눠 받는다.
• 쐐기 박기 — 강재와 암반 사이의 빈틈을 메워 아치작용(위에서 누르는 힘을 양옆으로 흘려 버티는 작용)이 생기게 한다.
• 연결볼트·띠장으로 주재 연결 — 아치들을 한 몸으로 묶어 하나씩 넘어가지 않게 한다.
• 출입구 부분 받침대 — 지압 조건이 갑자기 바뀌어 불안정한 입구를 보강한다.
• 낙하물 위험 시 널판 설치 — 아치 사이로 떨어지는 암석 조각에서 근로자를 보호한다.

영상에서 강재 사이를 잇는 가로 부재가 띠장이다. 혼동 주의: 주기둥을 쐐기로 지반에 고정하고 양끝에 받침대를 두는 것은 목재 지주식 지보공의 기준이다.

① 과부하방지장치

② 권과방지장치

③ 비상정지장치

④ 제동장치

[해설]

산업안전보건기준에 관한 규칙 제134조는 크레인 등 양중기의 아래 방호장치가 정상적으로 작동하도록 미리 조정해 두게 한다.

• 과부하방지장치 — 정격하중을 넘는 하물을 들면 자동으로 권상을 멈춘다.
• 권과방지장치 — 와이어로프가 지나치게 감겨(권과) 훅이 상부 도르래에 부딪히는 것을 막는다.
• 비상정지장치 — 이상 상황이 생기면 모든 동작을 즉시 멈춘다.
• 제동장치 — 매달린 하물이 저절로 내려가거나 움직이지 않게 붙잡아 둔다.

권과방지장치는 달기구 윗면과 권상장치 아랫면의 간격이 0.25m 이상(직동식은 0.05m 이상)이 되도록 조정한다.

① 어스앵커(Earth Anchor) 공법

② 하중계(Load Cell)

③ 버팀대 또는 어스앵커에 설치하여 축하중의 변화를 측정한다

[해설]

그림은 흙막이 벽의 띠장에 강선 다발을 정착한 어스앵커 공법이다. 지반 속 깊이 강선을 넣고 그라우팅으로 정착한 뒤 당겨서, 벽을 바깥 지반 쪽으로 붙잡아 지지한다.

앵커 두부에 끼운 원통형 장치에 신호 케이블이 연결된 것이 하중계(Load Cell)다. 버팀대나 어스앵커에 설치해 축하중의 변화를 측정한다.

시간이 지나 앵커 긴장력이 풀리거나 토압이 늘어 힘이 과하게 걸리는 것을 잡아내 흙막이 안정성을 관리한다. 혼동 주의: 부재 변형은 변형률계로, 지중 수평변위는 경사계로 잰다.

① 명칭: 스크레이퍼(Scraper)

② 작업의 종류

㉠ 운반작업

㉡ 굴착작업

㉢ 성토작업

㉣ 하역작업

[해설]

사진 속 기계는 앞쪽 견인차와 뒤쪽 흙 담는 통(볼)이 한 몸으로 이어진 스크레이퍼이다. 한 대로 흙을 깎고·담고·옮기고·펴는 일을 모두 한다.

• 굴착작업 — 볼 아래의 날로 지면을 얇게 깎아 낸다.
• 운반작업 — 깎은 흙을 볼에 담은 채 목적지까지 직접 달려간다.
• 하역작업 — 목적지에서 볼의 흙을 부려 내린다.
• 성토작업 — 부린 흙을 얇게 펴서 쌓아 올린다.

혼동 주의: 굴착과 운반을 동시에 하는 기계는 스크레이퍼이고, 밀어서 고르는 것만 하는 기계는 불도저다.

① 명칭: 갱 폼(Gang Form)

② 측압에 영향을 주는 요인

㉠ 온도

㉡ 습도

㉢ 슬럼프 값

㉣ 물시멘트비

㉤ 타설속도

㉥ 철근량

㉦ 다짐 정도

㉧ 시공연도(워커빌리티)

[해설]

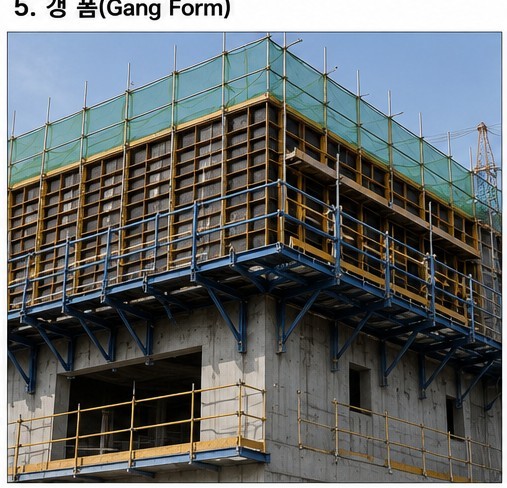

그림은 벽체 거푸집과 작업발판을 한 덩어리로 만들어 크레인으로 통째 들어 올리는 대형 거푸집인 갱 폼(Gang Form)이다. 아파트처럼 같은 평면이 반복되는 고층 건물 외벽에 쓴다.

측압은 굳지 않은 콘크리트가 거푸집을 옆으로 미는 압력으로, 콘크리트가 묽은 상태로 오래 남을수록 커진다.

• 온도 — 낮을수록 굳는 속도가 느려 측압이 커진다.
• 습도 — 높을수록 수분 증발이 적어 측압이 커진다.
• 슬럼프 값 — 클수록(묽을수록) 측압이 커진다.
• 물시멘트비 — 클수록 액체에 가까워 측압이 커진다.
• 타설속도 — 빠를수록 아래가 굳기 전에 위가 쌓여 측압이 커진다.
• 철근량 — 많을수록 철근이 콘크리트를 붙잡아 측압이 작아진다.
• 다짐 정도 — 진동다짐을 충분히 할수록 콘크리트가 유동화돼 측압이 커진다.
• 시공연도(워커빌리티) — 좋을수록 잘 흘러 측압이 커진다.

외우는 요령: 철근량만 많을수록 측압이 작아지고, 나머지는 콘크리트를 묽게 오래 유지하는 쪽일수록 측압이 커진다.

① 재해 발생 형태: 떨어짐

② 조치 사항

㉠ 적정 작업발판 설치

㉡ 안전대 착용

㉢ 규정에 맞는 안전난간 설치

[해설]

사람이 높은 곳에서 아래로 떨어졌으므로 재해 발생 형태는 떨어짐(구 추락)이다. 대책은 산업안전보건기준에 관한 규칙 제42조의 추락 방지 원칙에서 나온다.

• 적정 작업발판 설치 — 디딜 자리가 있으면 난간 밖으로 몸을 내밀 필요가 없어진다.
• 안전대 착용 — 그래도 떨어지면 몸을 붙잡아 준다.
• 규정에 맞는 안전난간 설치 — 상부 난간대 90cm 이상 등 기준을 갖춰야 몸이 밖으로 넘어가지 않는다.

제42조는 작업발판을 먼저 설치하고, 곤란하면 추락방호망, 그것도 곤란하면 안전대 착용 순으로 정한다.

① 부재의 손상·변형·부식·변위 및 탈락의 유무와 상태

② 버팀대의 긴압(緊壓)의 정도

③ 부재의 접속부·부착부 및 교차부의 상태

④ 침하의 정도

[해설]

산업안전보건기준에 관한 규칙 제347조에 따라 흙막이 지보공을 설치하면 정기적으로 점검하고, 이상이 있으면 즉시 보강해야 한다.

• 부재 상태 — 띠장·버팀보 등에 손상·변형·부식·변위·탈락이 있는지 살핀다.
• 버팀대의 긴압 — 버팀대가 흙막이 벽을 안쪽에서 밀어 주는 조임 힘이 느슨해지지 않았는지 확인한다.
• 접속부·부착부·교차부 — 영상의 볼트 접속부처럼 부재가 이어지거나 만나는 곳이 풀리지 않았는지 본다.
• 침하의 정도 — 지보공을 받치는 기둥이나 지반이 가라앉지 않았는지 확인한다.

혼동 주의: 터널 지보공 점검에서는 이 항목이 '기둥침하의 유무 및 상태'로 표현이 다르니 섞어 쓰지 않는다.
