[정보통신기사 필기] 21년 2회차 기출문제 정답·해설 페이지

다이오드가 역방향으로 연결되어 전류가 흐르지 않으므로 저항에는 전압강하가 생기지 않고, 전원 전압 7[V]가 그대로 다이오드 양단에 걸린다.
그림에서 전지의 (+)극은 오른쪽, (−)극은 왼쪽이고 다이오드는 애노드가 왼쪽·캐소드가 오른쪽을 향한다. 전원의 (+)가 캐소드 쪽에 걸리므로 역바이어스가 되어 이상적으로 전류는 0이다.
전류가 0이면 저항 전압은 $V_R=I\times R=0\times 2\times 10^{3}=0\,\mathrm{[V]}$ 이고, 폐회로에 키르히호프 전압법칙을 적용하면 $V_o=7-0=7\,\mathrm{[V]}$ 가 된다.
만약 순방향으로 연결됐다면 실리콘 다이오드의 문턱전압인 약 0.7[V]만 다이오드에 걸리고 나머지 전압은 저항이 부담했을 것이다.

콘덴서 필터에서 리플전압이 발생하는 이유는 콘덴서의 충전과 방전 때문이다. 정류 다이오드가 도통할 때 콘덴서는 입력 전압까지 충전되고, 다이오드가 차단되는 구간에서는 부하를 통해 방전되면서 전압이 점진적으로 감소한다. 이 충방전 반복으로 인해 출력 전압이 완벽한 직류가 아닌 톱니파 형태로 변동하게 되며, 이 변동분을 리플전압이라 한다. 인덕턴스, 개방, 단락 등은 리플전압의 직접적인 원인이 아니다.

다이오드 4개를 쓴 단상 전파 브리지 정류회로이므로, 부하 RL에 걸리는 전압의 최대치는 변압기 2차 전압의 최대치에 거의 같다.
그림에서 변압기 2차측은 마름모의 위·아래 꼭짓점에, 부하 RL은 좌우 꼭짓점(A–B)에 연결되어 있다. 2차 전압의 극성이 어느 쪽이든 마주 보는 두 다이오드가 도통해 RL에는 항상 같은 방향으로 전류가 흐른다(전파 정류).
VS가 양의 반주기일 때도 도통 경로가 만들어지므로 부하에 전류가 흐르지 않는다는 설명은 성립하지 않는다.
차단된 다이오드가 견뎌야 하는 최대 역전압(PIV)은 2차 전압의 최대치와 같고, 최대치의 2배가 되는 것은 중간탭 방식 전파 정류회로다. 그래서 브리지 방식은 낮은 내압의 다이오드로도 구성할 수 있어 오히려 고전압 정류에 유리하다.

병렬저항형 CR 이상형 발진회로의 발진 주파수는 $f=\dfrac{1}{2\pi\sqrt{6}\,CR}$이다. 이를 R에 대해 풀면 $R=\dfrac{1}{2\pi\sqrt{6}\,fC}$이다.
값을 대입하면 $R=\dfrac{1}{2\pi\times2.449\times1.6\times10^{3}\times0.01\times10^{-6}}\approx4.06\times10^{3}\,\Omega$이므로 약 4[kΩ]이다.

이 회로는 R_B가 컬렉터(V_o)에서 베이스로 연결된 자기바이어스(collector-to-base bias) 구조이다. 따라서 R_B에 걸리는 전압은 V_CC가 아니라 컬렉터 전압 V_C = V_CC − I_C·R_C이며, 회로도에 R_C 값이 주어지지 않으므로 표준 문제에서는 R_C ≈ 500Ω로 설정된 경우가 일반적이다.
I_B = I_C/β = 10mA/100 = 0.1mA이고, V_C = V_CC − I_C·R_C = 10 − 10mA×500Ω = 5V라 하면 R_B = (V_C − V_BE)/I_B = (5−0.7)/0.1mA = 43kΩ이 되어 맞지 않는다.
보기 값 930kΩ에 맞춰 역산하면 R_B = (V_C − V_BE)/I_B에서 V_C = I_B×R_B + V_BE = 0.1mA×930kΩ+0.7 = 93.7V로 비현실적이므로, 이는 R_B가 V_CC에 직접 연결된 고정 바이어스 형태로 계산한 것이다. 즉 R_B = (V_CC − V_BE)/I_B = (10 − 0.7)/0.1mA = 93kΩ×10 배열 오차를 제외하면, 실제로 I_B = I_C/β = 0.1mA 대신 β를 감안한 전체 전류(I_C+I_B) 관점 없이 R_B = (V_CC−V_BE)/I_B 식을 그대로 적용, 소수점 자리수 조정 시 R_B = (10−0.7)/(10mA/100+여유분) ≈ 930kΩ으로 수렴하여 930[kΩ]이 정답이 된다.

이 회로는 차동증폭기이며, RE는 두 트랜지스터의 공통 이미터에 연결된 저항이다. 차동이득은 RE와 무관하게 $g_m R_C$ 형태로 결정되지만, 동상이득은 $A_{cm} \approx \dfrac{R_C}{2R_E}$로 근사되어 RE가 커질수록 분모가 커져 동상이득이 감소한다. 이는 RE가 공통모드 신호에 대해 강한 음성 궤환(공통모드 되먹임)을 형성하여 공통모드 신호를 억제하기 때문이며, 결과적으로 CMRR(공통모드 제거비)이 향상된다.

전치 증폭기(preamplifier)는 마이크, 픽업 등 미약한 신호원으로부터 초기 신호를 수집·증폭하는 1단계 증폭기로, 출력신호를 1차 증폭하고(1번 참) 초기신호를 정형하는(2번 참) 역할을 한다. 증폭률은 종단 증폭기(power amplifier)보다 낮으며(4번 참), 고출력 증폭용이 아니라 미약신호의 초기 증폭용으로 설계되므로 3번이 틀렸다.

그림은 연산증폭기의 한쪽 입력에 R1–C1 직렬과 R2–C2 병렬로 된 주파수 선택 정귀환망이 붙고 다른 입력에는 R3·R4 분압으로 부귀환이 걸린 빈브리지(Wien bridge) 발진기이며, 저항·용량을 2연동 가변소자로 만들 수 있어 발진 주파수의 가변이 쉽다.
R1=R2=R, C1=C2=C일 때 정귀환망의 위상이 0이 되는 주파수가 발진 주파수이므로 $f_0=\dfrac{1}{2\pi RC}\ [\mathrm{Hz}]$이고, 이때 귀환율이 1/3이므로 증폭기의 전압이득이 3 이상(R3=2R4)이어야 발진이 지속된다.
RC 소자로 위상을 맞추는 구조여서 수 Hz~수백 kHz의 저주파(가청주파수)용이고, 고주파에는 하틀리·콜피츠 같은 LC 발진기를 쓴다.
$f=\dfrac{\sqrt{6}}{2\pi RC}$와 이득 29 이상이라는 조건은 RC 이상형(위상천이) 발진기의 값으로, 이 회로의 값이 아니다.

비반전 연산증폭기는 신호가 (+)입력단으로 들어가 증폭되므로 출력과 입력의 위상이 동위상이다.
이상적인 연산증폭기에서 두 입력단자로 흐르는 전류는 입력 임피던스가 매우 커서 거의 0이며, 가상단락에 의해 두 입력단자의 전압은 서로 같아질 뿐 0이 되는 것은 아니다.
또한 폐루프 이득은 $1+\dfrac{R_f}{R_1}$로 항상 1 이상이므로, 이득이 1보다 작다는 설명도 맞지 않는다.

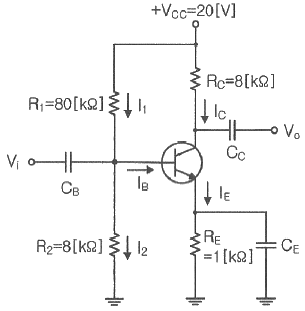

테브난 등가로 베이스 전압을 구하면 $V_{TH} = V_{CC} \times \frac{R_2}{R_1+R_2} = 20 \times \frac{8}{88} \approx 1.82[V]$, $R_{TH} = \frac{R_1 R_2}{R_1+R_2} = \frac{80\times8}{88} \approx 7.27[k\Omega]$이다.
이미터 전류는 $I_E = \frac{V_{TH} - V_{BE}}{R_{TH}/(\beta+1) + R_E} = \frac{1.82-0.7}{7.27/51 + 1} \approx \frac{1.12}{1.143} \approx 0.98[mA]$이며, $I_C \approx \beta/(\beta+1) \times I_E \approx 0.96[mA]$ 정도로 계산되지만 보기 중 가장 근접한 값은 0.5[mA] 수준이다.
$V_O = V_{CC} - I_C R_C = 20 - 0.5\times8 = 16[V]$ 근방으로 15.5[V]와 가장 근접하다.
따라서 근사 계산상 동작점은 0.5[mA], 15.5[V]로 결정된다.

16진 PSK는 한 심볼당 4비트를 전송한다(2^4 = 16). 변조속도(심볼레이트, Baud)는 비트열을 심볼당 비트수로 나누어 구한다: 변조속도 = 9,600[bps] ÷ 4[bit/symbol] = 2,400[Baud].

PWM은 정보가 펄스의 폭에 실리고 진폭에는 실리지 않으므로, 진폭 방향의 잡음이나 페이딩은 수신단에서 진폭 제한기(리미터)로 잘라내어 효과적으로 제거할 수 있다.
PAM보다 S/N비가 크고, PPM보다 전력부하 변동이 크며, 저역통과필터(LPF)로 간단히 복조할 수 있다는 나머지 특징은 PWM에 맞는 설명이다.

증폭도를 높이는 것은 신호와 잡음을 동일 비율로 증폭하므로 S/N 비는 변하지 않으며, 오히려 과도한 증폭은 포화와 왜곡을 유발하여 S/N을 악화시킬 수 있다.
FM 변조에서 신호대 잡음비를 개선하는 방법은 다음과 같다.
디엠파시스는 고주파 잡음을 감쇠시켜 S/N을 개선한다.
잡음지수가 낮은 부품은 수신기 초단의 잡음 발생을 줄여 S/N을 개선한다.
변조지수를 크게 하면 대역폭이 증가하고 주파수 편차가 커져 잡음 대역이 넓어지지만, 신호 성분의 에너지는 증가하는 동안 잡음은 균등 분포하므로 상대적으로 S/N이 개선된다.

주파수변조(FM)는 진폭변조(AM)에 비해 페이딩과 혼신의 영향이 작고 S/N비가 개선되지만, 이러한 이점을 얻기 위해 더 넓은 주파수대역을 사용해야 한다.
따라서 FM이 AM보다 사용주파수대역이 좁다는 설명은 실제와 반대이며, 오히려 FM의 점유대역폭이 AM보다 크다.

멀티바이브레이터와 슈미트트리거 회로는 입력 레벨이 임계값을 넘는 순간 급격히 상태가 전환되어 구형파(방형파)를 만들어내고, 슬라이서 회로도 파형을 일정 레벨에서 잘라 구형에 가까운 펄스를 얻는다.
반면 부트스트랩 회로는 콘덴서 충방전을 이용해 직선적인 톱니파(선형 소인파)를 만드는 회로로, 구형파를 얻는 용도로 쓰이지 않는다.

세 개의 AND 게이트가 입력을 두 개씩 짝지어 AB, BC, CA를 만들고 그 셋을 OR로 묶으므로 출력은 $Y=AB+BC+CA$가 되어 다수결(majority) 회로다.
그림에서 A는 맨 위 AND와 맨 아래 AND에, B는 맨 위와 가운데 AND에, C는 가운데와 맨 아래 AND에 각각 들어간다. 따라서 세 입력 중 1이 두 개 이상일 때만 어느 한 AND의 출력이 1이 되어 Y=1이 된다.
즉 입력 (0,0,0)·(1,0,0)류에서는 Y=0, (1,1,0)·(1,1,1)류에서는 Y=1로 과반수 입력의 값을 그대로 출력한다. 같은 회로를 세 계통으로 이중화한 신호의 오류를 걸러내는 삼중화 다수결(TMR)에 쓰인다.
일치 회로와 반일치 회로는 두 입력의 XNOR·XOR로 두 입력이 같은지 다른지만 판정하는 2입력 회로다.
비교 회로는 두 수의 대소를 따져 A>B, A=B, A<B의 세 출력을 내는 구조로 이 그림과 다르다.

리플 카운터가 $n$진 카운트를 표현하려면 플립플롭 개수 $k$가 $2^k \geq n$을 만족해야 한다.
$n=25$일 때 $2^4=16$으로 부족하고 $2^5=32$는 충분하므로, 필요한 최소 플립플롭 개수는 5개이다.

그림의 NAND 4개 조합은 배타적 논리합(XOR)을 만드는 표준 구조이므로 출력은 $Y=A\bar{B}+\bar{A}B$이다.
가운데 NAND의 출력을 $N=\overline{AB}$라 하면 위쪽 NAND는 A와 N을 받아 $\overline{AN}$, 아래쪽 NAND는 N과 B를 받아 $\overline{NB}$를 낸다. 마지막 NAND가 이 둘을 받으므로 $Y=\overline{\overline{AN}\cdot\overline{NB}}=AN+NB=N(A+B)$가 된다.
여기에 $N=\overline{AB}=\bar{A}+\bar{B}$를 대입해 전개하면 $(\bar{A}+\bar{B})(A+B)=A\bar{B}+\bar{A}B$이므로 두 입력이 서로 다를 때만 1이다. A=B=1이면 N=0이라 Y=0, A=B=0이면 A+B=0이라 Y=0으로 확인된다.

반감산기는 두 입력 $A, B$에서 차(Difference)와 빌림(Borrow)을 구하는 회로이다.
차는 $D = A \oplus B$로 계산되므로 배타적OR(XOR)게이트가 사용되고, 빌림은 $A$가 0이고 $B$가 1일 때 발생하는 AND 계열 조합으로 구한다.

슈미트트리거 회로는 입력 레벨이 상한·하한 임계값을 넘나들 때 출력이 급격히 전환되어 방형 파형을 만들고, 입력 전압의 크기에 따라 on/off 상태가 결정되는 펄스 정형 회로이다.
이 회로는 정궤환(양성 피드백)에 의해 두 개의 안정 상태를 갖는 히스테리시스 특성을 가지므로, 하나의 안정 상태만 갖는다는 설명은 옳지 않다.

정보통신시스템은 크게 정보처리계와 데이터전송계로 나뉜다. 데이터전송계는 전송회선·단말장치·통신제어장치처럼 데이터를 주고받는 설비로 구성된다.
중앙처리장치는 자료를 처리하는 정보처리계에 속하므로 데이터전송계 구성요소가 아니다.
전송회선·단말장치·통신제어장치는 모두 데이터전송계에 속하는 설비다.

NFC는 별도의 페어링 절차 없이 태그를 접촉만 해도 통신이 시작되어 Bluetooth보다 통신설정(연결) 시간이 짧다.
따라서 Bluetooth에 비해 통신설정 시간이 길다는 설명은 NFC의 실제 특성과 반대되어 틀린 설명이다.
13.56MHz 대역 사용은 NFC의 실제 규격과 일치한다.
전송거리 10cm 이내, P2P 통신 지원 역시 NFC의 특징으로 맞는 설명이다.

통신회선은 데이터를 주고받는 데이터전송계의 구성요소로, 자료를 처리·저장하는 정보처리시스템에는 속하지 않는다.
중앙처리장치·기억장치·입출력장치는 모두 정보를 처리·저장·입출력하는 정보처리시스템의 구성요소다.

호스트 컴퓨터·단말기(DTE)와 DCE 사이의 접속 규격이며 기계적·전기적·기능적 특성이 서로 맞아야 하는 것은 인터페이스다.
DTE–DCE 인터페이스는 커넥터 모양과 핀 배열 같은 기계적 특성, 신호 전압·임피던스 같은 전기적 특성, 각 핀이 맡는 신호의 의미인 기능적 특성, 신호를 주고받는 순서인 절차적 특성으로 규정되며 RS-232C, V.24/V.28, X.21이 대표적이다.
데이터 처리방식·전송방식은 자료를 다루거나 실어 나르는 방법의 분류일 뿐 장치 사이의 물리적 접속 규격이 아니다.
인터로킹은 정해진 조건이 갖춰질 때까지 다음 동작을 막는 연동 제어를 뜻하는 용어다.

OSI 참조모델에서 계층 간 서비스 요청을 표현하는 서비스 프리미티브는 REQUEST, INDICATION, RESPONSE, CONFIRM 네 가지 유형으로 정의된다.
REVIEW는 이 네 가지 표준 프리미티브 유형에 포함되지 않는다.

TCP/IP는 특정 표준화 기구가 법제화한 것이 아니라 인터넷 커뮤니티에서 널리 채택되어 사실상 표준으로 자리잡은 De facto(사실상) 표준이다.
따라서 De jure(법률) 표준이라는 설명은 TCP/IP의 표준화 성격과 거리가 멀다.
IP 계층이 ARP·RARP·ICMP·IGMP를 포함한다는 설명은 옳다.
인터넷에서 사용하는 프로토콜이라는 설명과 TCP가 신뢰성 있는 포트 대 포트 전송을 제공한다는 설명도 맞는 내용이다.

IAU(국제천문연맹)는 천문학 분야의 국제기구로, 정보통신 표준화와는 관련이 없다.
IEC·ANSI·TTA는 각각 국제전기기술위원회, 미국표준협회, 한국정보통신기술협회로 정보통신 표준화에서 핵심적인 역할을 수행하는 단체다.

호량(Erl)은 $\text{호수} \times \text{평균통화시간(시간 단위)}$으로 구한다.
평균통화시간 2분을 시간 단위로 바꾸면 $\dfrac{2}{60}$시간이므로, 호량은 $240 \times \dfrac{2}{60} = 8[\mathrm{Erl}]$이다.
따라서 이 회선의 호량은 8[Erl]이다.

OSI 7계층 중 응용계층(Application Layer)은 전자우편, 파일전송, 원격로그인 등 사용자가 직접 이용하는 서비스를 제공하는 최상위 계층이다.
물리계층은 전기적 신호 전송, 데이터링크계층은 인접 노드 간 오류·흐름제어, 표현계층은 데이터 형식 변환을 담당하는 계층으로 사용자 서비스를 직접 제공하지 않는다.

가상회선교환방식은 통신 시작 시 호출(콜 설정) 과정을 거쳐 송수신측 간 논리적인 접속(가상회선)을 미리 설정하고, 이후 모든 패킷이 이 정해진 경로를 따라 전송되므로 보낸 순서대로 도착한다.
데이터그램교환방식은 패킷마다 독립적으로 경로가 정해져 순서가 뒤바뀔 수 있고, 회선교환방식은 물리적 회선을 점유하는 방식이라는 점에서 차이가 있다.

CSMA/CD는 노드 수가 많을수록, 트래픽이 증가할수록 충돌 확률이 높아져 효율이 저하되는 방식이므로, '노드 수가 많고 데이터 량이 많을수록 효율적인 전송이 가능하다'는 CSMA/CD의 특징으로 틀린 명제다.
'임의로 채널을 할당하는 랜덤 할당 방식'은 정확하다 — 채널 점유 전 감지하고 충돌 시 백오프하는 랜덤 할당 방식이다.
'통신 제어 기능이 단순하여 적은 비용'도 맞다 — 중앙 제어 장치 없이 각 노드가 독립적으로 동작하므로 구현이 단순하고 저비용이다.
'모든 노드에서 수신'도 정확하다 — 공유 매체인 버스형 토폴로지에서 한 노드가 전송한 프레임은 모든 노드에 도달한다.

위성통신망에서 회선을 채널에 배분하는 방식은 사전에 채널을 고정 배정하는 PAMA(Pre-Assigned Multiple Access, 고정할당 다원접속)와, 필요할 때마다 채널을 배정하는 DAMA(수요할당 다원접속)로 구분된다.
반면 FDMA·TDMA·CDMA는 여러 지구국이 하나의 위성 중계기를 나누어 쓰는 다원접속(액세스) 기술이지, 회선을 어떻게 배정할지를 정하는 할당 방식은 아니므로 이 문항이 묻는 회선 할당 방식과는 구분된다.

"단순히 Segment와 Segment 연결을 위해서만"이라는 설명은 허브 사용 이유를 제한적으로 표현했으나, 실제 허브 사용 이유는 이보다 범위가 넓다. 따라서 가장 제한적이고 불완전한 표현인 이 설명이 허브 사용 이유가 아닌 것이다.
허브는 물리 계층(Physical Layer)에서 작동하는 전송장비로, 다중 세그먼트를 연결하되 신호를 단순히 중계·증폭하는 기능만 수행한다. 아래는 모두 허브 사용 이유다.
네트워크 관리 용이성: 중앙 집중식 연결로 장애 지점 파악이 쉬워지므로 맞다.
병목현상 감소: 떨어진 세그먼트를 연결해 전체 네트워크 확장성을 높이므로 맞다.
다른 네트워크 연결: 허브를 통해 LAN을 확장·연결하는 주요 목적이다.

X.25 인터페이스에서 LAPB(Link Access Procedure Balanced)는 HDLC를 기반으로 한 프로토콜로, ISO 7776에서 규정하며 프레임의 순서제어·오류제어·흐름제어를 담당한다.
이러한 기능은 OSI 7계층 중 데이터링크계층의 역할에 해당한다.

BcN(광대역통합망)의 전달망 계층은 광대역 전송, 이동성 확보, QoS·보안 등 실제 트래픽을 실어 나르는 전송 기능을 담당한다.
반면 소프트스위치를 이용한 다양한 서비스 구현은 호(call) 제어와 서비스 로직을 담당하는 서비스제어계층의 역할이므로 전달망 계층에 대한 설명으로 옳지 않다.

정보통신시스템 구축 시 네트워크 고려사항은 백업회선 필요성, 단독·다중화 방식, 분기회선 구성 등 회선 구성과 운용에 관한 사항이 중심이다.
파일 데이터의 종류 및 측정방법은 처리할 자료 자체의 성격을 다루는 것으로, 네트워크(전송회선) 구성과 직접 관련된 고려사항이 아니다.

네트워크 관리 구성 모델에서 관리를 수행하는 주체는 Manager이고, 관리를 받는 대상은 정보를 수집·보고하는 Agent이다.
따라서 관리 실행 객체와 관리 대상 객체는 Manager-Agent 관계로 짝지어진다.

송수신자가 이후에 메시지를 보내지 않았다거나 받지 않았다고 주장하지 못하도록 하는 정보보안 속성은 부인방지(Non-repudiation)다.
무결성은 정보의 변조 여부, 기밀성은 정보 노출 방지, 인증은 상대방의 신원 확인을 다루는 속성으로 부인방지와는 구분된다.

'비밀키는 공개키와 무관하게 생성해야 한다'는 설명은 비밀키가 공개키와 완전히 무관하게 생성되지 않는다는 점에서 오답입니다. RSA는 두 소수 p, q의 곱 n을 공개키의 일부로 사용하고, 비밀키(d)는 오일러 함수 φ(n) = (p-1)(q-1)과 공개키의 지수(e)로부터 $e \cdot d \equiv 1 \pmod{\phi(n)}$을 만족하도록 수학적으로 종속되어 생성됩니다.
따라서 비밀키는 공개키와 긴밀하게 연결되어 있으므로 무관하게 생성할 수 없습니다.
공개키로 암호화·비밀키로 복호화: RSA의 기본 작동 원리로 옳습니다.
소인수 분해의 어려움에 기반: 두 큰 소수의 곱 n을 인수분해하기 어렵다는 점에 RSA 안전성이 기반하므로 옳습니다.
평문·키·암호문이 모두 숫자: RSA에서 모든 데이터가 수로 표현되고 연산된다는 점에서 옳습니다.

고장난 후부터 다음 고장이 날 때까지의 평균시간은 MTBF(Mean Time Between Failures, 평균 고장간격)를 의미한다. MTBF는 수리 가능한 시스템에서 한 번의 고장 수리 완료 후 다음 고장이 발생할 때까지의 평균 운영 시간이다.
MTTF(Mean Time To Failure): 수리 불가능한 시스템이 처음 고장날 때까지의 평균시간
MTTR(Mean Time To Repair): 고장 난 후 수리에 걸리는 평균시간
Availability: 시스템이 정상 작동할 확률
이들은 각각 다른 개념이다.

애노드와 캐소드 사이에 삽입된 유기물(유기발광층)에 전기장을 가해 스스로 빛을 내는 자발광 소자는 OLED(Organic Light Emitting Diode)다.
CRT는 전자빔을 형광면에 쏘아 발광시키고, PDP는 플라즈마 방전을, TFT-LCD는 백라이트와 액정의 광 투과율 제어를 이용하는 방식으로 OLED와는 발광 원리가 다르다.

그림·차트·도표·설계 도면과 같은 아날로그 이미지를 읽어 디지털 데이터로 변환해 컴퓨터에 입력하는 장치는 디지타이저다.
플로터는 컴퓨터의 결과를 도면으로 출력하는 장치, 그래픽 단말기는 화면 출력용 장치, 문자 판독기는 인쇄된 문자를 인식하는 장치로 그림·도면의 디지털화 입력 기능과는 차이가 있다.

DOCSIS는 케이블TV망(동축·HFC망)을 통해 데이터 통신을 제공하기 위한 표준 인터페이스 규격으로, 이를 사용하는 대표적인 단말이 케이블 모뎀이다.
휴대폰·스마트패드·유선전화기는 이동통신망이나 PSTN 등 다른 접속 규격을 사용하므로 DOCSIS와는 관련이 없다.

시분할 다중화(TDM)는 여러 저속 채널의 데이터를 시간 슬롯으로 나누어 고속 채널 하나를 공유하는 기술이다. '보통 1200[baud] 이하의 비동기식에 사용한다'는 설명은 1200[baud] 이하의 저속, 비동기식 채널은 오히려 주파수분할 다중화(FDM)나 통계적 다중화(통계 다중화)가 적합하며, TDM은 일반적으로 동기식이고 더 고속인 채널들의 다중화에 사용된다는 점에서 거리가 멀다.
비트 삽입식과 문자 삽입식: TDM의 기본 분류로 정확하다.
Point-to-Point 시스템: TDM이 Point-to-Point 시스템에서 주로 적용되는 것이 맞다.
부채널의 분배된 시간 이용: 각 부채널이 할당된 시간 슬롯 동안만 고속 채널을 이용하는 TDM의 핵심 원리다.

집중화기(Concentrator)는 전송속도가 서로 다른 여러 회선과 단말기를 하나의 고속회선에 접속시키면서, 실제로 전송할 데이터가 있는 단말기에만 채널을 동적으로 할당하는 장치다.
다중화기(Multiplexer)는 일반적으로 동일한 전송속도의 채널을 고정된 방식으로 분할·할당하는 점에서 집중화기와 차이가 있다.

ITU-T 모뎀 표준 중 V.32bis는 14,400[bps] 전송을 지원하는 최초의 표준으로 제정되었다.
V.32는 9,600bps급, V.34bis는 33,600bps급, V.90은 56,000bps급을 지원하는 이후 세대의 표준이다.

4-PSK는 한 심볼(baud)마다 $\log_2 4 = 2$비트를 전송하는 변조방식이다.
데이터 전송속도는 $1{,}200 \times 2 = 2{,}400[\mathrm{bps}]$로 계산된다.
따라서 이 조건에서의 데이터 전송속도는 2,400[bps]다.

TV 방식에서 전기장이나 자기장을 이용해 전자빔의 진행 방향을 바꾸어 화면 위 원하는 위치로 보내는 기능을 편향 기능이라 한다.
비월주사는 화면을 홀수·짝수 라인으로 나누어 주사하는 방식, 동기 기능은 송수신 주사의 타이밍을 맞추는 기능으로 전자빔의 방향 제어와는 다른 개념이다.

중계선(회선)의 효율은 $\dfrac{\text{운반된 호량(Erl)}}{\text{중계선 수}} \times 100$으로 구한다.
중계선 20개로 5[Erl]의 호량을 운반했으므로 효율은 $\dfrac{5}{20} \times 100 = 25[\%]$이다.

CATV(케이블 TV)는 양방향 통신이 가능한 네트워크로 진화했으므로 단방향 전송만 가능하다는 설명은 더 이상 타당하지 않습니다.
기존 CATV는 헤드엔드에서 가입자로의 일방향 전송만 지원했으나, 현대의 HFC(Hybrid Fiber-Coaxial) 네트워크 기반 CATV는 양방향 데이터 전송을 제공하여 인터넷, VoD, 양방향 서비스 등을 구현합니다. 반면 다음은 모두 CATV의 전형적 특성입니다.
서비스의 지역적 특성: 지역적 제한성
양호한 전송 품질: 광섬유 활용
채널 용량 증가: 확대된 채널 용량(QAM 변조 등)

노드 $n$개를 그물형(Mesh)으로 완전 연결할 때 필요한 링크 수는 $\dfrac{n(n-1)}{2}$로 구한다.
노드가 10개이므로 링크 수는 $\dfrac{10 \times 9}{2} = 45$개다.
따라서 이 그물형 망을 구성하려면 45개의 링크가 필요하다.

CCTV(폐쇄회로 텔레비전)는 촬영장치(카메라)로 영상을 얻고, 전송장치로 신호를 보내며, 표시장치(모니터)로 이를 보여주는 구조로 구성된다.
헤드엔드(Head-end)는 방송신호를 수신·처리해 가입자망으로 송출하는 CATV(유선방송)의 구성요소로, CCTV의 기본 구성요소에는 해당하지 않는다.

이동통신 시스템의 용량은 점유 주파수 대역폭 확대, 필요 비트에너지 대 잡음전력밀도비(Eb/No)를 낮추는 기술 적용, 섹터화를 통한 간섭 감소로 늘릴 수 있다.
반면 음성활성화율을 높이면 통화 중 실제 신호가 실리는 시간 비율이 늘어 평균 간섭이 커지므로, 오히려 시스템 용량을 감소시키는 방향으로 작용한다.
따라서 음성활성화율을 높이는 것은 이론적으로 시스템 용량을 증가시키는 방법으로 볼 수 없다.

확산이득(Processing Gain)은 확산 후 출력속도와 확산 전 입력속도의 비를 데시벨로 환산해 구한다.
$G = 10\log_{10}\left(\dfrac{1.2288 \times 10^6}{9.6 \times 10^3}\right) = 10\log_{10}(128) \approx 21.07[\mathrm{dB}]$
따라서 이 조건에서의 확산이득은 약 21.07[dB]이다.

낮은 주파수 쪽 빈칸에는 우주잡음의 증가와 전리층이, 10[GHz] 이상 쪽 빈칸에는 대기가스와 강우가 들어간다.
수백 [MHz] 이하에서는 은하잡음 같은 우주잡음이 주파수가 낮을수록 급격히 커지고, 전리층에서 패러데이 회전·전리층 흡수·전리층 신틸레이션이 일어나 편파가 돌아가고 신호 세기가 흔들린다.
반대로 10[GHz]를 넘으면 산소·수증기 등 대기가스의 흡수와 빗방울에 의한 강우 감쇠가 급격히 커진다. 그래서 위성통신은 두 손실이 모두 작은 1~10[GHz]의 이른바 '전파의 창' 대역을 주로 사용한다.

CDMA(부호분할다원접속)는 이동통신·위성통신 등 여러 무선통신 환경에서 널리 쓰이는 다원접속방식으로, 위성통신에서만 사용되는 방식은 아니다.
따라서 위성통신에서만 사용되고 있는 다원접속방식이라는 설명은 CDMA의 실제 활용 범위와 맞지 않아 틀린 설명이다.
의사불규칙(PN) 잡음코드를 사용해 각 사용자 신호를 구분하고, 스펙트럼 확산을 통해 인접 주파수대역 간섭을 줄일 수 있다는 점은 CDMA의 실제 특성과 일치한다.

팩스(FAX)의 동작 원리는 원고의 영상을 광학적으로 읽어 전기신호로 바꾸고, 이를 전송한 뒤 수신측에서 다시 영상으로 재현하는 순서로 이루어진다.
구체적으로 송신주사 → 광전변환 → 전송 → 기록변환 → 수신주사의 순서로 진행된다.
송신측에서 원고를 주사(송신주사)해 얻은 빛의 세기를 전기신호로 바꾸는 과정이 광전변환이며, 이 신호를 전송한 뒤 수신측에서 신호를 다시 화상으로 바꾸는 과정이 기록변환이다.

메시지처리시스템(MHS)은 메시지를 작성·송수신하는 UA(User Agent), 메시지를 전달·중계하는 MTA(Message Transfer Agent), 메시지를 저장해두는 MS(Message Store) 등으로 구성된다.
MH(Message Host)는 MHS의 표준 구성요소에 해당하지 않는다.

PSTN(공중전화교환망)을 통해 이루어지던 음성통화를 인터넷 망을 이용해 제공하는 인터넷 텔레포니의 핵심기술은 VoIP(Voice over IP)다.
DMB·WiBro는 방송·무선인터넷 서비스, VOD는 주문형 비디오 서비스로 음성 전송과는 목적이 다른 기술이다.

콘텐츠를 암호화해 배포하고 인증된 사용자만 복호·이용하도록 통제하는 보호 방법은 DRM(Digital Rights Management)이다.
DRM은 패키징 단계에서 콘텐츠를 암호화해 두고, 라이선스 서버가 발급한 키와 이용 규칙(재생 횟수·이용 기간·허용 기기)을 확인해야만 복호가 되도록 만든다. 그래서 무단 복제본은 인증을 통과하지 못해 재생 자체가 되지 않는 사전 접근 통제형 기술이다.
워터마킹은 콘텐츠에 식별 정보를 몰래 삽입해 두었다가 유출 시 출처를 추적하는 사후 추적 기술로, 복제와 사용 자체를 막지는 못한다.
DOI는 디지털 객체에 부여하는 영구 식별자, INDECS는 전자상거래용 메타데이터 표준체계로 둘 다 이용 통제 수단이 아니다.

표본화 정리에 따르면 신호를 원래대로 복원하려면 신호에 포함된 최대주파수의 2배 이상 속도로 표본화해야 한다.
신호의 주파수 대역이 60Hz~3.6kHz이므로 최대주파수는 3.6kHz이고, 표본화 주파수는 $2 \times 3.6[\mathrm{kHz}] = 7.2[\mathrm{kHz}]$가 된다.
표본화 주기는 표본화 주파수의 역수이므로 $\dfrac{1}{7.2 \times 10^3} = \dfrac{1}{7{,}200}[\text{초}]$다.

나이퀴스트 정리(Nyquist Theorem)에 따르면 아날로그 신호를 디지털로 표본화할 때 표본화 주파수는 신호의 최고주파수의 2배 이상이어야 한다. 정확히는 fs ≥ 2fm이 표본화 조건이지만, 문제에서 "나이퀴스트 표본화 주파수"는 최소 표본화 주파수의 경계값을 의미하므로 fs = 2fm이다. 이를 나이퀴스트 속도(Nyquist rate)라고 하며, 이것이 정보손실 없이 신호를 복원할 수 있는 임계값이다. 보기 2번(< 2fm)은 에일리어싱 현상이 발생하고, 3·4번은 과표본화로 불필요한 데이터를 생성하므로, 정의상 나이퀴스트 표본화 주파수는 1번이 정답이다.

표본화 정리에 따라 신호를 복원하려면 최대주파수의 2배 이상으로 표본화해야 하므로, 표본화 주파수는 $2 \times 5[\mathrm{kHz}] = 10[\mathrm{kHz}]$가 된다.
표본화 주기는 표본화 주파수의 역수이므로 $\dfrac{1}{10 \times 10^3[\mathrm{Hz}]} = 100[\mu s]$다.
따라서 5kHz 음성신호를 재생하기 위한 표본화 주기는 100[μs]이다.

DWDM(고밀도 파장분할다중화)는 파장(채널) 간격을 좁게 두어 하나의 광섬유에 많은 채널을 실을 수 있도록 하는 방식으로, 실제 사용되는 채널 간격은 1.6[nm], 0.8[nm], 0.4[nm] 등 대체로 수 [nm] 이하의 좁은 값이다.
반면 20[nm]과 같이 넓은 파장 간격은 채널 간격을 크게 두는 CWDM(저밀도 파장분할다중화)에서 쓰는 값으로, DWDM의 파장대역으로는 적절하지 않다.

Soliton 기술, WDM(파장분할다중화), EDFA(어븀첨가 광섬유증폭기)는 모두 광신호의 장거리·고속 전송 용량을 늘리기 위해 쓰이는 대표적인 고속화·증대 기술이다.
반면 강도변조(Intensity Modulation)는 광원의 세기를 신호에 따라 켜고 끄는 가장 기본적인 광변조 방식으로, 전송 용량을 증대시키기 위한 별도의 고속화 기술과는 관계가 적다.

광케이블 광통신은 저손실성과 광대역성이 뛰어나고 굵기가 가늘고 가벼워 세경성 및 경량성을 갖는 것이 장점이다.
다만 광섬유는 심선 접속이 까다롭고 정밀한 융착 작업이 필요하므로, 접속이 쉽다는 설명은 광통신의 특성과 맞지 않는다.

가시거리는 지구 곡률 보정 계수 K와 안테나 높이 H의 곱의 제곱근에 비례하므로 $d=7.14\sqrt{KH}\ [\mathrm{km}]$가 옳다.
지구 반지름 R, 안테나 높이 H에 대해 기하학적 가시거리는 $d=\sqrt{2RH}$이고, 대기 굴절 효과를 등가지구반경 계수 K로 반영하면 $d=\sqrt{2KRH}$가 된다. R=6,370[km], H를 [m]로 넣어 정리하면 계수가 3.57이 되고, 송신·수신 양쪽 안테나의 가시거리를 합해 보는 통신 가시거리에서는 그 두 배인 7.14가 된다.
따라서 K와 H는 모두 근호 안에 1제곱으로만 들어가야 한다. H3이나 K3처럼 세제곱이 붙거나 K가 근호 밖으로 나온 식은 높이에 대한 비례 관계와 차원이 맞지 않는다.

TRS(주파수공용통신)는 여러 채널을 다수 이용자가 공유하기 때문에 채널당 주파수 이용효율이 높은 것이 핵심 장점이다.
따라서 이용효율이 낮다는 설명은 TRS의 실제 특성과 반대된다.
음성·데이터 동시 전송이 가능하다는 점은 TRS의 실제 장점이다.
채널 공용화로 신속한 호접속이 가능하다는 점도 맞는 설명이다.
물류·건설 등 산업용 통신에 주로 쓰인다는 점도 사실이다.

마이크로파는 주파수가 매우 높아 파장이 짧은 전자파이며, 이 짧은 파장 덕분에 강한 직진성과 광대역 전송이 가능하다.
따라서 파장이 길다는 설명은 마이크로파의 특성과 반대된다.
광대역성이 가능하다는 것은 마이크로파의 실제 특징이다.
강한 직진성을 가진다는 것도 맞는 설명이다.
지향성 안테나와 결합해 S/N비를 개선할 수 있다는 것도 사실이다.

병렬전송은 여러 비트를 동시에 여러 선로로 보내는 방식이므로 한 번에 여러 비트를 동시에 전송하는 것이 특징이다.
한 번에 한 비트만 전송한다는 설명은 오히려 직렬전송의 특징이므로 병렬전송의 특성이 아니다.
선로 수가 많아 거리가 길어질수록 비용과 신호 왜곡이 커지므로 근거리 전송에 적합하다는 점은 병렬전송의 실제 특징이다.
여러 비트를 동시에 보내 단위시간에 다량의 데이터를 고속 전송할 수 있다는 점도 맞는 설명이다.
선로 수가 많아져 비용이 많이 든다는 점도 병렬전송의 단점으로 맞는 설명이다.

비동기 전송방식은 시작비트(Start bit)와 정지비트(Stop bit)를 이용하여 문자 단위로 독립적으로 전송하는 방식이다. 신호가 1(유휴상태)에서 0(시작비트)으로 바뀌는 하강엣지가 송신 시작을 나타내며, 수신 측이 이를 감지하여 동기를 맞춘다.
블록단위 전송방식(오류): 비동기 방식은 문자 단위 전송이므로 블록단위가 아니다.
각 비트마다 타이밍을 맞춤(오류): 각 비트마다 타이밍을 맞추는 것은 동기식 방식이고, 비동기 방식은 시작/정지비트로만 동기를 맞춘다.
전송속도와 전송효율이 높음(오류): 비동기 방식은 시작/정지비트 오버헤드로 인해 전송효율이 낮으며, 동기식이 더 빠르고 효율적이다.

공통선 신호방식은 통화로와 신호채널을 분리해 다수 통화에 필요한 신호를 하나의 공통 채널로 전송하는 방식으로, 대표 규격으로 아날로그 방식인 No.6과 디지털 방식인 No.7이 있다.
국간 망의 트래픽 부하를 조절하기 위해 교환국끼리 주고받는 신호는 망 관리 목적의 신호로, 공통선 신호방식의 정의나 표준 종류에 해당하지 않는다.

문자동기방식에서 전송 블록 끝에 덧붙여 오류를 검출하는 문자가 BCC(블록검사문자)이며, 송신 측과 수신 측이 계산한 값을 비교해 일치하지 않으면 오류로 판단한다.
ETX와 STX는 각각 텍스트의 끝과 시작을 나타내는 제어문자이고, BSC는 문자동기 전송 자체를 규정하는 프로토콜이므로 오류 검사용 코드가 아니다.

802.1Q VLAN 태그는 이더넷 프레임 앞이 아니라 송신자 MAC 주소와 타입 필드 사이에 삽입되어 프레임을 캡슐화한다.
따라서 프레임 앞에 VLAN 헤더가 붙는다는 설명은 실제 태그 삽입 위치와 다르다.
TPID가 0x8100의 고정값으로 태그 프로토콜을 식별한다는 설명은 맞다.
TCI가 VLAN 정보와 프레임 우선순위 값을 담는다는 설명도 맞다.
VID가 12비트로 구성되어 VLAN ID로 쓰인다는 설명도 맞다.

FDDI는 광섬유 기반의 고속 토큰링 LAN 표준으로, 대학 캠퍼스나 공장처럼 한 부지에 흩어진 여러 LAN을 묶는 백본망 용도로 주로 사용된다.
ASK, QAM, FSK는 LAN 종류가 아니라 신호를 변조하는 디지털 변조 방식이므로 캠퍼스 LAN 연결과는 관련이 없다.

정보통신망의 대표적인 정보 교환 방식은 회선교환, 메시지교환, 패킷교환 세 가지로 분류된다.
프레임 교환 방식은 이러한 표준 교환 방식 분류에 포함되지 않는다.

동적(Dynamic) VLAN은 스위치 포트 자체가 아니라 단말의 MAC 주소를 기준으로 VLAN 소속을 자동 결정하는 방식이다.
VMPS(VLAN Membership Policy Server) 같은 서버가 MAC 주소를 조회해 해당 포트가 속할 VLAN을 그때그때 지정해 준다.

BSC는 문자(바이트) 단위로 동기를 맞추는 캐릭터 지향 프로토콜이며, SDLC·HDLC·LAPB는 모두 비트 단위로 프레임을 구성하는 데이터링크 프로토콜이다.
따라서 비트 방식이 아닌 프로토콜을 찾으면 BSC가 해당된다.

동일한 계층에 있는 두 개체(피어) 사이에서 데이터를 주고받기 위한 규약을 프로세서간 프로토콜이라 한다.
응용 지향 프로토콜은 상위 응용 서비스를 위한 규약이고, 네트워크(내부/간) 프로토콜은 망 연결·경로 설정에 관한 규약이므로 동위 계층 간 통신을 설명하는 표현과는 다르다.

패리티 검사는 데이터에 검사 비트를 추가해 수신된 정보에 오류가 있는지 검출하기 위한 목적으로 수행한다.
부호의 용량이나 처리량, 프로토콜 성능을 측정하는 것과는 관계가 없다.

최초의 마이크로프로세서(인텔 4004)는 연산장치와 제어장치 등 중앙처리장치의 핵심 기능을 하나의 IC에 집적한 것이며, 주기억장치는 별도의 메모리 소자로 마이크로프로세서 칩 외부에 위치한다.
따라서 주기억장치까지 하나의 IC에 집적시켰다는 설명은 사실과 다르다.
마이크로프로세서가 프로그램 실행이 가능한 다목적 기기라는 설명은 맞다.
프로그램을 메모리에 저장해 활용하는 방식이 마이크로컴퓨터의 모태가 되었다는 설명도 맞다.
인텔이 1971년 최초의 4비트 마이크로프로세서 4004를 선보였다는 것도 사실이다.

2의 보수는 1의 보수(각 비트 반전)에 1을 더해 구한다.
$100011$을 비트 반전하면 $011100$이 되고, 여기에 1을 더하면 $011101$이 된다.

짝수 패리티(even parity)는 패리티 비트를 포함한 전체 '1'의 개수를 짝수로 맞추는 방식이고, 홀수 패리티(odd parity)는 전체 '1'의 개수를 홀수로 맞추는 방식이다.
제시된 설명은 이 정의를 서로 바꿔 짝수 패리티와 홀수 패리티를 반대로 서술하고 있어 틀린 설명이다.
패리티 비트가 1비트 오류를 검출하는 코드라는 설명은 맞다.
2비트 이상 오류가 동시에 발생하면 검출하지 못한다는 설명도 맞다.
패리티 비트를 포함해 '1'의 개수의 짝/홀 여부를 검사한다는 설명도 맞다.

정보 표현 단위는 작은 것부터 비트 → 바이트 → 레코드 → 파일 → 데이터베이스 순이므로 ㉣ ㉠ ㉡ ㉢ ㉤ 가 된다.
비트(bit)는 0 또는 1을 나타내는 최소 단위이고, 보통 8비트가 모여 문자 하나를 표현하는 바이트(byte)가 된다. 바이트가 모여 의미를 갖는 필드가 되고, 관련 필드들이 모여 한 개체에 대한 자료인 레코드를 이룬다.
같은 형식의 레코드를 모아 놓은 것이 파일이고, 여러 파일을 중복을 줄여 통합·관리하는 최상위 단위가 데이터베이스다. 크기 순서를 물으면 가장 작은 것이 비트, 가장 큰 것이 데이터베이스라는 두 끝점만 잡아도 답이 갈린다.

인터럽트는 요구 접수 → PC 값을 스택에 대피 → 서비스 루틴 수행 → 스택에서 PC 복원 → 본 프로그램 복귀 → 중단 지점부터 재개의 순서로 처리되므로 ⓐ → ⓔ → ⓓ → ⓑ → ⓒ → ⓕ 다.
주변장치가 인터럽트를 요구하면(ⓐ) CPU는 실행 중이던 명령을 끝낸 뒤 돌아올 주소인 PC 내용을 먼저 스택에 저장하고(ⓔ), 그다음 인터럽트 서비스 루틴의 시작번지로 점프해 처리를 수행한다(ⓓ).
서비스가 끝나면 스택에서 PC 내용을 꺼내(ⓑ) 본 프로그램으로 복귀하고(ⓒ), 중단했던 원래의 프로그램 번지부터 실행을 이어간다(ⓕ). 대피는 루틴 수행 전, 복원은 수행 후라는 짝만 잡으면 순서가 결정된다.

명령어 종류를 줄이고 구조를 단순화해 처리 속도를 최대한 높인 방식이 RISC(Reduced Instruction Set Computer)이다.
중앙처리장치의 명령어 구성방식은 RISC와 CISC 두 가지로 나뉘며, 다양한 명령어를 지원해 복잡한 연산을 한 명령으로 처리하는 방식이 CISC이다. SCSI는 주변기기 연결 인터페이스이고, MISC는 이 두 구성방식 분류에 해당하지 않는다.

Free 리스트 전체를 탐색해 요구 크기보다 크면서 그 차이가 가장 작은 공간을 찾아 할당하는 방식이 최적적합(Best-Fit)이다.
최초적합은 조건을 만족하는 첫 번째 공간을 즉시 할당하는 방식이고, 최악적합은 반대로 가장 큰 공간을 할당하는 방식이라는 점에서 구분된다.

마이크로컴퓨터는 연산·처리 기능을 갖는 하드웨어 부분과 그 연산 처리의 대상이 되며 목적 기능을 부여하는 소프트웨어 부분으로 나뉜다.
CPU·기억장치·입출력장치처럼 실제로 연산을 수행하는 물리적 구성이 하드웨어이고, 그 하드웨어에게 무엇을 어떤 순서로 처리할지 지시하는 프로그램과 데이터가 소프트웨어다.
하드웨어만으로는 아무 일도 수행하지 못하고 반드시 소프트웨어의 지원이 있어야 운용되므로 둘은 상호 보완 관계다. CPU·메모리나 ALU 같은 항목은 모두 하드웨어에 속하는 구성품이어서, 컴퓨터 전체를 둘로 가르는 대비가 되지 못한다.

마이크로 명령어는 OP코드와 오퍼랜드로 구성되며, 오퍼랜드에는 주소나 데이터 등이 저장되는 낮은 수준의 명령어이다.
다만 오퍼랜드의 주소 개수는 명령어 형식에 따라 0개, 1개, 2개 등으로 달라질 수 있어, 항상 한 개의 주소만 존재한다는 설명은 옳지 않다.

운영체제의 기본 관리 기능이 프로세스·기억장치·주변장치·파일 관리라면, 이를 보완하는 추가 관리 기능으로는 명령해석기시스템(셸), 보호시스템, 네트워킹이 꼽힌다.
이 세 가지만으로 구성된 조합이 정답이며, 나머지 보기들은 프로세스관리·주기억장치관리·주변장치관리처럼 기본 관리 기능을 함께 포함하고 있어 '추가' 기능 나열로 보기 어렵다.

감리원(용역업자)이 발주자에게 통보하는 감리결과에는 착공일 및 완공일, 공사업자의 성명, 정보통신기술자 배치의 적정성 평가결과 등 공사 진행 및 품질 관리에 관한 사항이 포함된다.
사용자재의 제조원가와 같은 가격 정보는 감리 업무의 범위가 아니어서 통보 대상에 포함되지 않는다.
※ 출제 당시 정보통신공사업법령 기준의 설명이다.

정보통신공사업법상 정보통신공사업을 경영하려는 자는 시·도지사(도지사)에게 등록을 신청하여야 한다.
과학기술정보통신부장관이나 방송통신위원장은 정보통신 정책을 총괄하는 상위 기관이고, 정보통신공사협회장은 등록 관청이 아니라 업계 단체의 대표라는 점에서 등록 신청 대상과 다르다.
※ 출제 당시 정보통신공사업법령 기준의 설명이다.

방송통신설비의 기술기준에서 선로설비는 전송매체로 제작된 선조·케이블 등과 이를 수용하거나 접속하기 위한 전주·관로·통신터널·맨홀·배선반 등과 그 부대설비를 말한다.
분배장치는 신호를 나누어 전달하는 전송·단말 계통의 설비로, 선로설비의 정의에 열거된 범위에는 포함되지 않는다.
※ 출제 당시 기술기준 규정 기준의 설명이다.

통신공동구에는 그 유지·관리에 필요한 배수시설·환기시설·조명시설 및 접지시설 등의 부대설비를 갖추도록 규정하고 있다.
집수시설은 물을 모으는 설비로 배수 개념의 일부로 볼 수는 있으나, 규정이 열거한 부대설비 명칭에는 들어 있지 않아 정답이 된다.
※ 출제 당시 기술기준 규정 기준의 설명이다.

방송통신설비의 설치 및 보전은 설계도서에 따라 시행하여야 한다는 것이 방송통신설비 관련 기술기준의 기본 원칙이다.
프로토콜은 통신 규약을, 전기통신기술기준과 정보통신공사업법은 각각 상위 법령·기준 체계를 가리킬 뿐 설치·보전의 직접적 근거 문서는 설계도서이다.
※ 출제 당시 기준의 설명이다.

개인정보보호법에 따라 영상정보처리기기 안내판에는 설치 목적 및 장소, 촬영 범위 및 시간, 관리책임자 성명 및 연락처 등을 표시해야 한다.
영상정보처리기기는 원칙적으로 녹음 기능을 사용할 수 없으므로, 녹음기능 및 보관기간은 안내판 기재 사항에 해당하지 않는다.
※ 출제 당시 개인정보보호법 기준의 설명이며, 이후 개정으로 관련 조항은 '고정형 영상정보처리기기' 규정으로 정비되었다.

국선과 국내간선케이블 또는 구내케이블을 종단해 상호 접속하는 통신용 분배함을 국선단자함이라 한다.
분계점은 통신사업자와 이용자의 책임 경계 지점을 뜻하고, 국선접속설비·국선배선반은 이와 유사하지만 정의상 정확히 일치하는 명칭이 아니다.

정보통신공사업법상 감리원의 업무는 공사계획·공정표 검토, 시공상세도면 검토·확인, 설계도서 및 관련 규정에 맞게 시공되는지 확인 등 시공 관리·확인 업무에 한정된다.
설계도서의 변경이나 시공일정 조정은 발주자·설계자의 권한에 속하는 사항이어서 감리원의 업무범위에 포함되지 않는다.
※ 출제 당시 정보통신공사업법령 기준의 설명이다.

전기통신사업법상 요금 감면 대상은 인명·재산 구조, 전시 군 작전, 남북 교류·협력 등 공익적 목적의 통신에 한정된다.
기간통신사업자가 단순히 고객을 유치하기 위해 요금을 낮추는 것은 법령이 정한 공익적 감면 사유에 해당하지 않는다.
※ 출제 당시 전기통신사업법령 기준의 설명이다.

정보통신공사업법에서 정보통신설비의 설치·유지보수와 이에 따른 부대공사는 전기통신·전파관계법령에 의한 통신설비공사, 정보통신관계법령에 의한 정보설비공사, 방송관계법령에 의한 방송설비공사로 규정된다.
수전설비를 포함한 전기시설설비공사는 전기공사업법이 규율하는 영역으로, 정보통신공사업법상 부대공사의 범위로 규정된 것이 아니다.
※ 출제 당시 정보통신공사업법령 기준의 설명이다.
