5과목(건설공사 안전관리) 101~200 해설 페이지

비계발판 크기 기준: 지점 간격 및 작업하중

1. 지붕의 가장자리에 안전난간을 설치할 것
2. 채광창(skylight)에는 견고한 구조의 덮개를 설치할 것
3. 슬레이트 등 강도가 약한 재료로 덮은 지붕에는 폭 30cm 이상의 발판을 설치할것

1. 발판 재료의 손상 여부 및 부착 또는 걸 림 상태
2. 해당 비계의 연결부 또는 접속부의 풀림상태
3. 연결 재료 및 연결 철물의 손상 또는 부식 상태
4. 손잡이의 탈락 여부
5. 기둥의 침하, 변형, 변위(變位) 또는 흔들 림 상태
6. 로프의 부착 상태 및 매단 장치의 흔들림상태

지주부재와 수평면과의 기울기는 75° 이하로 할 것

말비계 높이가 2m 초과할 경우, 작업발판 폭을 40cm 이상으로 할 것

수직재와 받침철물의 연결부의 겹침 길이는 받침철물 전체길이의 3분의 1 이상이 되도록 할 것

이동 시 이동식 비계에 탑승하고 있지 않아야 한다.

사업주는 이동식비계를 조립하여 사용함에 있어서 다음 각 호의 사항을 준수해야 한다.

1. 안전담당자의 지휘하에 작업을 행하여야 한다.
2. 비계의 최대높이는 밑변 최소폭의 4배 이하이어야 한다.
3. 작업대의 발판은 전면에 걸쳐 빈틈없이 깔아야 한다.
4. 비계의 일부를 건물에 체결하여 이동, 전도 등을 방지하여야 한다.
5. 승강용 사다리는 견고하게 부착해야 한다
6. 최대적재하중을 표시하여야 한다.
7. 부재의 접속부, 교차부는 확실하게 연결하여야 한다.
8. 작업대에는 안전난간을 설치하여야 하며 낙하물 방지조치를 설치하여야 한다.
9. 불의의 이동을 방지하기 위한 제동장치를 반드시 갖추어야 한다.
10. 이동할 때에는 작업원이 없는 상태이어야 한다.
11. 비계의 이동에는 충분한 인원배치를 하여야 한다.
12. 안전모를 착용하여야 하며 지지로우프를 설치하여야 한다.
13. 재료, 공구의 오르내리기에는 포대, 로우프 등을 이용하여야 한다.
14. 작업장 부근에 고압선 등이 있는가를 확인하고 적절한 방호조치를 취해야 한다.
15. 상하에서 동시에 작업을 할 때에는 충분한 연락을 취하면서 작업을 해야 한다.

달비계에 대한 설명이다.

브라켓 비계: 거푸집 공사에서의 거푸집 체결을 위한 홈타이 볼트 구멍을 활용, 구조물 외벽에 브라켓을 볼트로 부착한 후 그 상부에 단관파이프와 크램프 등으로 조립한 외부비계

달대비계에 대한 설명이다.

사업주는 달비계 또는 높이 5미터 이상의 비계를 조립ㆍ해체하거나 변경하는 작업을 하는 경우 다음 각 호의 사항을 준수하여야 한다.
1. 근로자가 관리감독자의 지휘에 따라 작업하도록 할 것
2. 조립ㆍ해체 또는 변경의 시기ㆍ범위 및 절차를 그 작업에 종사하는 근로자에게 주지시킬 것
3. 조립ㆍ해체 또는 변경 작업구역에는 해당 작업에 종사하는 근로자가 아닌 사람의 출입을 금지하고 그 내용을 보기 쉬운 장소에 게시할 것
4. 비, 눈, 그 밖의 기상상태의 불안정으로 날씨가 몹시 나쁜 경우에는 그 작업을 중지시킬 것
5. 비계재료의 연결ㆍ해체작업을 하는 경우에는 폭 20센티미터 이상의 발판을 설치하고 근로자로 하여금 안전대를 사용하도록 하는 등 추락을 방지하기 위한 조치를 할 것
6. 재료ㆍ기구 또는 공구 등을 올리거나 내리는 경우에는 근로자가 달줄 또는 달포대 등을 사용하게 할 것

달대비계는 주로 철골에 설치한다.

사업주는 비계(달비계, 달대비계 및 말비계는 제외한다.)의 높이가 2m 이상인 작업장소에 설치하여야 한다.

작업발판의 폭은 40cm 이상으로 한다.

비계기둥의 간격은 띠장 방향에서는 1.85미터 이하, 장선(長線) 방향에서는 1.5미터 이하로 할 것.

띠장 간격은 2.0미터 이하로 할 것.
다만, 작업의 성질상 이를 준수하기가 곤란하여 쌍기둥틀 등에 의하여 해당 부분을 보강한 경우에는 그러하지 아니하다.

비계기둥 간의 적재하중은 400킬로그램을 초과하지 않도록 할 것

높이가 20미터를 초과하거나 중량물의 적재를 수반하는 작업을 할 경우에는 주틀간의 간격을 1.8미터 이하로 할 것

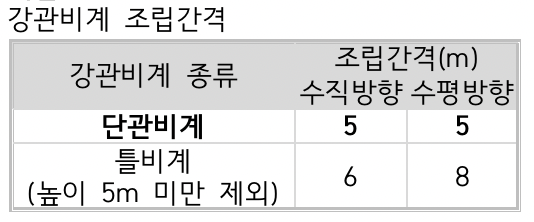

수직방향으로 6미터, 수평방향으로 8미터 이내마다 벽이음을 할 것

비계기둥의 제일 윗부분으로부터 31미터 되는 지점 밑부분의 비계기둥은 2개의 강관으로 묶어 세울 것.
→ 45-31=14m

발판재료 간의 틈은 3cm 이하로 할 것

가설비계 종류
강관비계/강관틀비계/달비계/달대비계/걸침비계/말비계/이동식비계

사업주는 순간 풍속이 초당 30미터를 초과하는 바람이 불어올 우려가 있는 경우 옥외에 설치되어 있는 주행크레인에 대하여 이탈방지장치를 작동시키는 등 이탈 방지를 위한 조치를 하여야 한다.

사업주는 순간풍속이 초당 35미터를 초과하는 바람이 불어올 우려가 있는 경우 건설용 리프트(지하에 설치되어 있는 것은 제외한다)에 대하여 받침의 수를 증가시키는 등 그 붕괴 등을 방지하기 위한 조치를 하여야 한다.

사업주는 순간풍속이 초당 10미터를 초과하는 경우 타워크레인의 설치ㆍ수리ㆍ점검 또는 해체 작업을 중지하여야 하며, 순간풍속이 초당 15미터를 초과하는 경우에는 타워크레인의 운전작업을 중지하여야 한다.

사업주는 다음 각 호의 어느 하나에 해당하는 경우에 철골작업을 중지하여야 한다.
1. 풍속이 초당 10미터 이상인 경우
2. 강우량이 시간당 1밀리미터 이상인 경우
3. 강설량이 시간당 1센티미터 이상인 경우

사업주는 다음 각 호의 어느 하나에 해당하는 경우에 철골작업을 중지하여야 한다.
1. 풍속이 초당 10미터 이상인 경우
2. 강우량이 시간당 1밀리미터 이상인 경우
3. 강설량이 시간당 1센티미터 이상인 경우

얼어붙은 다이나마이트는 화기에 접근시키거나 그 밖의 고열물에 직접 접촉시키는 등 위험한 방법으로 융해되지 않도록 할 것

편하중이 발생하지 않도록 할 것

④: 지게차 작업시작 전 점검사항

지게차를 이용하여 야간작업을 할 경우 다음 각 호의 사항을 준수하여야 한다.
1. 작업장에 충분한 조명시설을 해야 한다.
2. 전조등 또는 그 밖의 조명장치를 이용하여야 한다.
3. 야간작업 시에는 특히 원근감이나 지면의고저가 불명확하고 심하게 착각을 일으키기 쉬우므로 주변의 근로자나 장애물에주의하면서 안전속도로 운전하여야 한다.

신호수는 책임감 있고 임무숙지는 물론 잘 훈련되고 경험있는 자로 하여야 한다.

사업주는 차량계 하역운반기계등에 단위화물의 무게가 100kg 이상인 화물을 싣는 작업(로프 걸이 작업 및 덮개 덮기 작업을 포함한다. 이하 같다) 또는 내리는 작업(로프 풀기 작업 또는 덮개 벗기기 작업을 포함한다. 이하 같다)을 하는 경우에 해당 작업의 지휘자에게 다음 각 호의 사항을 준수하도록 하여야 한다.
1. 작업순서 및 그 순서마다의 작업방법을 정하고 작업을 지휘할 것
2. 기구, 공구를 점검하고 불량품 제거할 것
3. 해당 작업을 하는 장소에 관계 근로자가 아닌 사람이 출입하는 것을 금지할 것
4. 로프 풀기 작업 또는 덮개 벗기기 작업은 적재함의 화물이 떨어질 위험이 없음을 확인한 후에 하도록 할 것

싣거나 내리는 작업은 평탄하고 견고한 장소에서 할 것

사업주는 차량계 하역운반기계등을 사용하는 작업을 할 때에 그 기계가 넘어지거나 굴러떨어짐으로써 근로자에게 위험을 미칠 우려가 있는 경우에는 그 기계를 유도하는 사람(이하 “유도자”라 한다)을 배치하고 지반의 부동침하 방지 및 갓길 붕괴를 방지하기 위한 조치를 하여야 한다.

포크, 버킷, 디퍼 등의 장치를 가장 낮은 위치 또는 지면에 내려둘 것

②: 가장 낮은 위치에 둔다.

화물차는 운반기계이다.

거푸집의 일반적인 조립순서
기둥⟶보받이 내력벽⟶큰보⟶작은보⟶바닥판⟶내벽⟶외벽

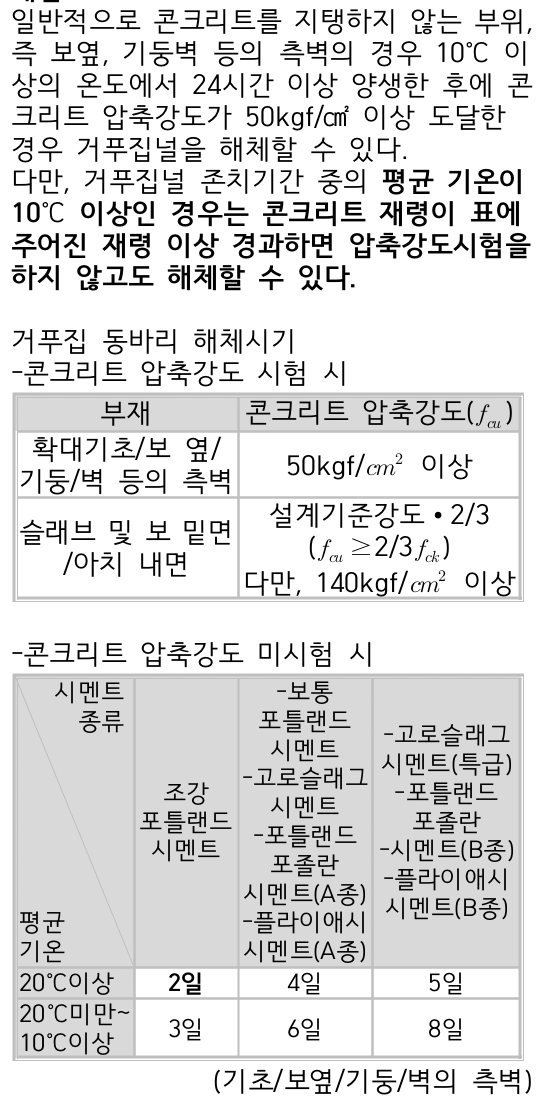

②: 조강 시멘트를 사용하여 타설한 거푸집
③: 기둥
④: 작은 빔

연결철물을 이용해 견고하게 연결한다.

무리한 충격을 주는 지렛대는 사용 금지한다.

산소마스크는 산소결핍장소에서 착용한다.

보 밑 또는 슬라브 거푸집을 해체할 때는 동시에 해체해서 안된다.

강재의 접속부 및 교차부는 볼트ㆍ클램프 등 전용철물을 사용해 단단히 연결할 것

동바리로 사용하는 파이프 서포트에 대해서는 다음 각 목의 사항을 따를 것
가. 파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것
나. 파이프 서포트를 이어서 사용하는 경우에는 4개 이상의 볼트 또는 전용철물을 사용하여 이을 것
다. 높이가 3.5미터를 초과하는 경우에는 높이 2미터 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지할 것

파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것

파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것

TBM 공법: 터널보링머신의 회전 커터에 의해 터널 전단면을 절삭 또는 파쇄하는 공법

오픈 컷 공법: 굴착공사 공법

콘크리트의 비파괴 검사방법
반발경도법/방사선법/음파법/자기법/진동법

경화된 콘크리트 강도
압축강도 > 전단강도 > 인장강도

사업주는 터널 등의 건설작업을 하는 경우에 낙반 등에 의하여 근로자가 위험해질 우려가 있는 경우에 터널 지보공 및 록볼트의 설치, 부석(浮石)의 제거 등 위험을 방지하기 위하여 필요한 조치를 하여야 한다.

숏크리트가 벗겨지면 뿜어붙이기를 실시해
설계에서 정한 두께를 확보한다.

사업주는 터널건설작업을 하는 경우에는 해당 터널 내부의 화기나 아크를 사용하는 장소 또는 배전반, 변압기, 차단기 등을 설치하는 장소에 소화설비를 설치하여야 한다.

안전율이 크다고 우수한 기계는 아니다.

안전율: 안전의 정도를 표시하는 것으로서 재료의 파괴응력도(破壞應力度)와 허용응력도(許容應力度)의 비율

화물의 하중을 직접 지지하는 달기와이어 로프 또는 달기체인의 경우: 5 이상

화물의 하중을 직접 지지하는 달기와이어로프 또는 달기체인의 경우: 5 이상

작업대를 와이어로프 또는 체인으로 올리거나 내릴 경우에는 와이어로프 또는 체인이 끊어져 작업대가 떨어지지 아니하는 구조여야 하며, 와이어로프 또는 체인의 안전율은 5 이상일 것

버력처리 장비는 다음 각목의 사항을 고려하여 선정하고 사토장거리, 운행속도 등의 작업계획을 수립한 후 작업하여야 한다.
가. 굴착단면 크기 및 단위발파 버력의 물량
나. 터널 경사도
다. 굴착방식
라. 버력의 상상 및 함수비
마. 운반 통로의 노면상태

사업주는 터널 지보공을 설치한 경우에 다음 각 호의 사항을 수시로 점검하여야 하며, 이상을 발견한 경우에는 즉시 보강하거나 보수하여야 한다.
1. 부재의 손상ㆍ변형ㆍ부식ㆍ변위 탈락의 유무 및 상태
2. 부재의 긴압 정도
3. 부재의 접속부 및 교차부의 상태
4. 기둥 침하의 유무 및 상태

사업주는 흙막이 지보공을 설치하였을 때에는 정기적으로 다음 각 호의 사항을 점검하고 이상을 발견하면 즉시 보수하여야 한다.
1. 부재의 손상ㆍ변형ㆍ부식ㆍ변위 및 탈락의 유무와 상태
2. 버팀대의 긴압(緊壓)의 정도
3. 부재의 접속부ㆍ부착부 및 교차부의 상태
4. 침하의 정도

흙막이 지보공을 설치하지 않는 경우 굴착깊이는 1.5미터 이하로 하여야 한다.

④: 바닥으로부터 천장 또는 보까지의 높이는 1.8미터 이상으로 할 것

사업주는 잠함, 우물통, 수직갱, 그 밖에 이와 유사한 건설물 또는 설비(이하 “잠함등”이라 한다)의 내부에서 굴착작업을 하는 경우에 다음 각 호의 사항을 준수하여야 한다.
1. 산소 결핍 우려가 있는 경우에는 산소의 농도를 측정하는 사람을 지명하여 측정하도록 할 것
2. 근로자가 안전하게 오르내리기 위한 설비를 설치할 것
3. 굴착 깊이가 20미터를 초과하는 경우에는 해당 작업장소와 외부와의 연락을 위한 통신설비 등을 설치할 것

수평 방향으로 연속적으로 시공하지 않고, 분단시공을 한다.

좌굴: 양끝이 힌지(Hinge)인 기둥에 수직하중을 가하면 기둥이 수평방향으로 휘게 되는 현상

옹벽의 안정조건: 활동/전도/지지력

활동에 대한 안전율은 1.5(지진시 토압에 대해서는 1.2) 이상으로 한다. 다만, 옹벽 전면 흙에 의한 수동토압을 활동저항력에 포함할 경우의 안전율은 2.0 이상으로 한다. 옹벽저판의 깊이는 동결심도보다 깊어야 하며 최소한 1m 이상으로 한다.

운반 시 1인당 무게는 25kg 정도가 적당하다.

요통 일으키는 인자
물건 중량 및 형태/작업 자세 및 시간

거푸집 재료: 철재/목재/경금속(알루미늄)

합판보다 강재가 더 무겁다.

사다리 지주의 끝에 고무, 코르크, 가죽, 강스파이크 등을 부착시켜 바닥과의 미끄럼을 방지하는 안전장치가 있어야 한다.

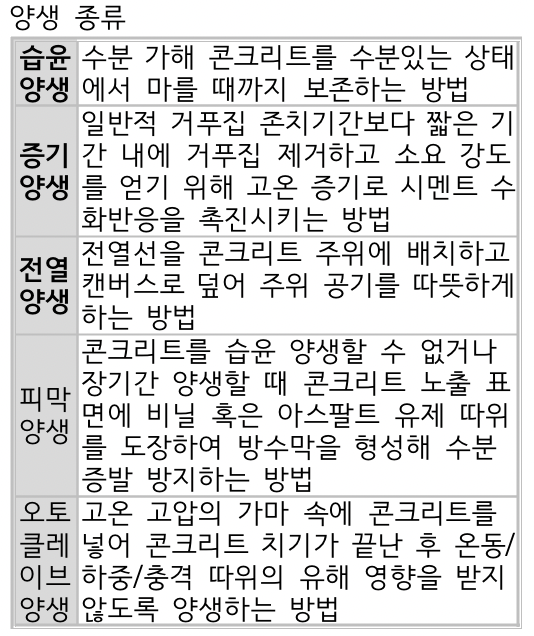

습윤양생 시 일광을 최대한 피해야 된다.

지반 및 암반의 상태에 따라 뿜어붙이기 콘크리트의 최소 두께는 다음 각목의 기준 이상이어야 한다.
가. 약간 취약한 암반: 2㎝
나. 약간 파괴되기 쉬운 암반: 3㎝
다. 파괴되기 쉬운 암반: 5㎝
라. 매우 파괴되기 쉬운 암반: 7㎝(철망병용)
마. 팽창성의 암반: 15㎝(강재 지보공과 철망병용)

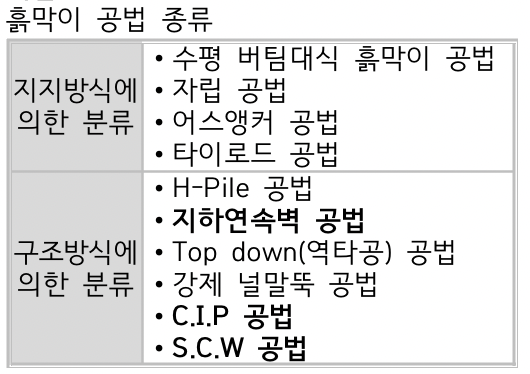

지하연속벽공법(슬러리월)에 대한 설명이다.

블리딩: 재료분리 현상으로 콘크리트 타설 후 물이나 미세한 불순물이 분리 상승하여 콘크리트 표면에 떠오르는 현상
레이턴스: 콘크리트 표면에 떠오르는 현상

②: 분말도가 높은 시멘트를 사용한다.

솔져시스템: 데크플레이트 합벽이라고도 하며 브레이스프레임이라고도 한다. 지하층 합벽 지지용 거푸집 동바리 시스템이다.

건립순서를 계획할 때는 다음 각 목의 사항을 검토하여야 한다.
1. 철골건립에 있어서는 현장건립순서와 공장제작순서가 일치되도록 계획하고 제작검사의 사전실시, 현장운반계획 등을 확인하여야 한다.
2. 어느 한면만을 2절점 이상 동시에 세우는 것은 피해야 하며 1스팬 이상 수평방향으로도 조립이 진행되도록 계획하여 좌굴, 탈락에 의한 도괴를 방지하여야 한다.
3. 건립기계의 작업반경과 진행방향을 고려하여 조립순서를 결정하고 조립 설치된 부재에 의해 후속작업이 지장을 받지 않도록 계획하여야 한다.
4. 연속기둥 설치시 기둥을 2개 세우면 기둥사이의 보를 동시에 설치하도록 하며 그 다음의 기둥을 세울 때에도 계속 보를 연결시킴으로써 좌굴 및 편심에 의한 탈락 방지 등의 안전성을 확보하면서 건립을 진행시켜야 한다.
5. 건립 중 도괴를 방지하기 위하여 가볼트 체결기간을 단축시킬 수 있도록 후속공사를 계획하여야 한다.

앵커볼트를 매립하는 정밀도는 다음 각 목의 범위 내이어야 한다.
1. 기둥 중심은 기준선 및 인접 기둥의 중심에서 5밀리미터 이상 벗어나지 않을 것
2. 인접 기둥간 중심거리의 오차는 3밀리미터 이하일 것
3. 앵커볼트는 기둥 중심에서 2밀리미터 이상 벗어나지 않을 것
4. 베이스 플레이트의 하단은 기준 높이 및 인접 기둥의 높이에서 3밀리미터 이상 벗어나지 않을 것

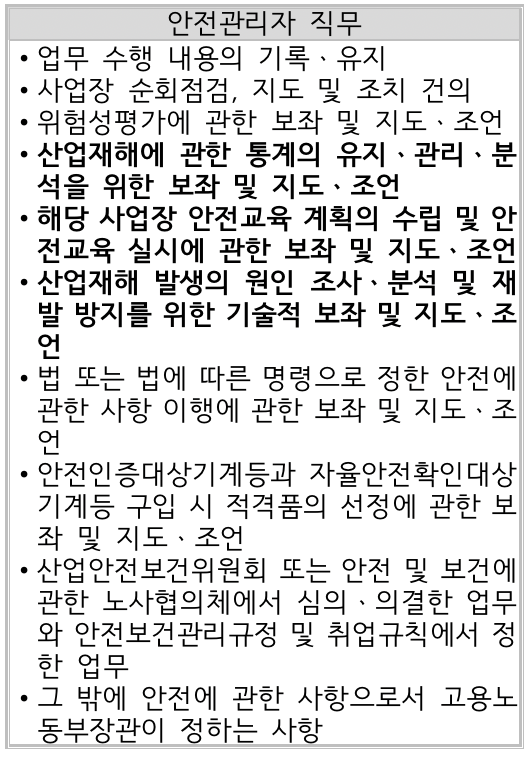

④: 보건관리자 직무

1. 같은 장소에서 이루어지는 각각의 공사간에 혼재된 작업의 파악
2. 제1호에 따른 혼재된 작업으로 인한 산업재해 발생의 위험성 파악
3. 제1호에 따른 혼재된 작업으로 인한 산업재해를 예방하기 위한 작업의 시기ㆍ내용및 안전보건 조치 등의 조정
4. 각각의 공사 도급인의 안전보건관리책임자 간 작업 내용에 관한 정보 공유 여부의 확인

공사금액 50 이상 800억 미만 건설업은 안전관리자 1명 이상 선임해야 된다.

발주자 또는 자기공사자는 설계변경 등으로 대상액의 변동이 있는 경우 지체없이 안전보건관리비를 조정 계상하여야 한다.

재해예방 기술지도 받아야 하는 대상공사
공사금액 1억원 이상 120억원(「건설산업기본법 시행령」 별표1의 종합공사를 시공하는 업종의 건설업종란 제1호의 토목공사업에 속하는 공사는 150억원) 미만인 공사

건설업 산업안전보건관리비 계상 및 사용기준에 적용되는 건설공사는 총 공사금액 2천만원 이상인 공사이다.

공사 종류
1. 건축공사
2. 토목공사
3. 중건설공사
4. 특수건설공사

도급인과 자기공사자는 안전보건관리비를 산업재해예방 목적으로 다음 각 호의 기준에 따라 사용하여야 한다.
1. 안전관리자ㆍ보건관리자의 임금 등
2. 안전시설비 등
3. 보호구 등
4. 안전보건진단비 등
5. 안전보건교육비 등
6. 근로자 건강장해예방비 등
7. 건설재해예방전문지도기관의 지도에 대한 대가로 지급하는 비용
8. 본사 전담조직 근로자 임금
9. 위험성평가에 따른 소요비용

도급인과 자기공사자는 안전보건관리비를 산업재해예방 목적으로 다음 각 호의 기준에 따라 사용하여야 한다.
1. 안전관리자ㆍ보건관리자의 임금 등
2. 안전시설비 등
3. 보호구 등
4. 안전보건진단비 등
5. 안전보건교육비 등
6. 근로자 건강장해예방비 등
7. 건설재해예방전문지도기관의 지도에 대한 대가로 지급하는 비용
8. 본사 전담조직 근로자 임금
9. 위험성평가에 따른 소요비용

안전시설비
가. 산업재해 예방을 위한 안전난간, 추락방호망, 안전대 부착설비, 방호장치(기계ㆍ기구와 방호장치가 일체로 제작된 경우,방호장치 부분의 가액에 한함) 등 안전시설의 구입ㆍ임대 및 설치를 위해 소요 되는 비용
나. 「산업재해예방시설자금 융자금 지원사업및 보조금 지급사업 운영규정」(고용노동부고시) 제2조제12호에 따른 "스마트안전장비 지원사업" 및 「건설기술진흥법」제62조의3에 따른 스마트 안전장비 구 입ㆍ임대 비용. 다만, 제4조에 따라 계상된 산업안전보건관리비 총액의 10분의 1을 초과할 수 없다.
다. 용접 작업 등 화재 위험작업 시 사용하 는 소화기의 구입ㆍ임대비용

①: 보호구 등
③: 안전보건진단비 등
④: 근로자 건강장해예방비 등

사업주는 높이 또는 깊이가 2미터를 초과하는 장소에서 작업하는 경우 해당 작업에 종사하는 근로자가 안전하게 승강하기 위한 건설용 리프트 등의 설비를 설치해야 한다. 다만, 승강설비를 설치하는 것이 작업의 성질상 곤란한 경우에는 그렇지 않다.
