건설안전산업기사 작업형 2019년 4회 1부 기출문제 정답·해설 페이지

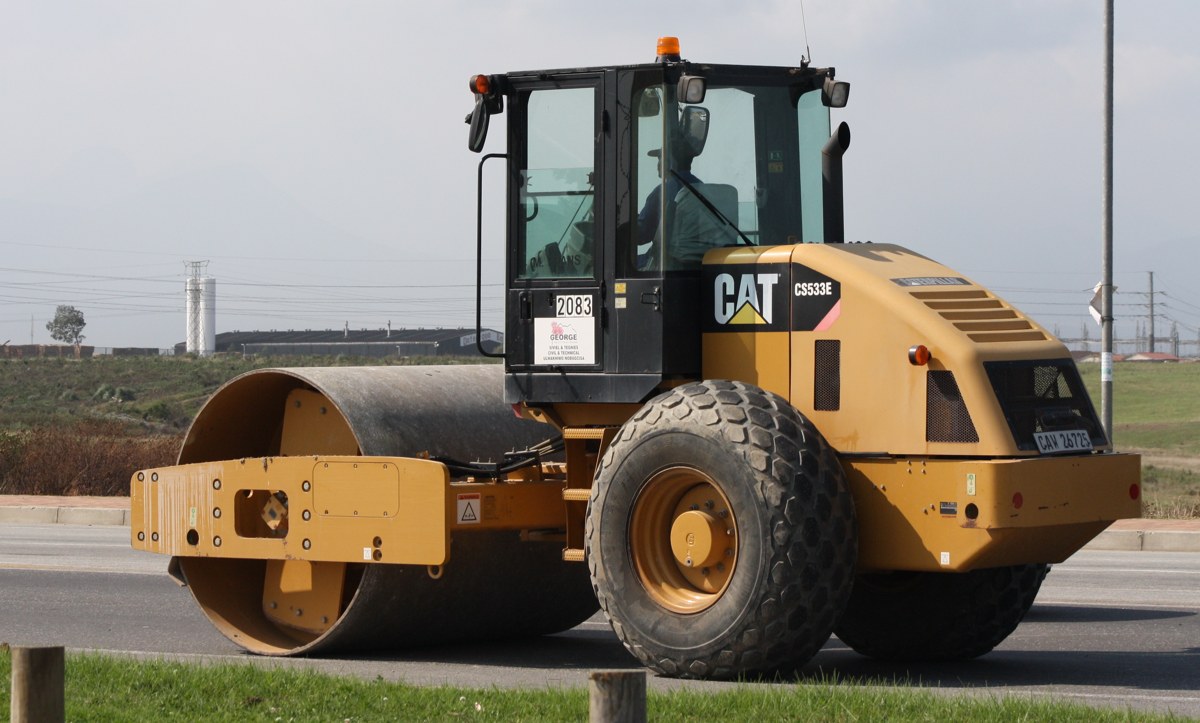

롤러(Roller)

[해설]

그림처럼 앞쪽에 폭 넓은 강철 드럼을 단 기계는 다짐용 롤러다.

무거운 드럼을 굴려 흙·자갈·아스팔트를 반복해 누르면 입자 사이 빈틈이 줄어 밀도가 높아진다. 이렇게 다진 지반은 하중을 견디고 나중에 내려앉지 않는다.

혼동 주의: 드럼에 돌기를 달아 점성토를 깊이까지 다지는 기계는 탬핑 롤러이며, 이것도 롤러의 한 종류다.

① 모래 굴착면의 기울기: 1 : 1.8

② 조치사항

㉠ 흙막이 지보공의 설치

㉡ 방호망의 설치

㉢ 근로자의 출입금지

[해설]

모래의 기울기 기준은 산업안전보건기준에 관한 규칙 별표 11에서 나온다. 붕괴·낙하 위험 시 조치사항은 같은 규칙 제340조(굴착작업 시 위험방지)에 있다.

모래는 입자끼리 붙잡는 힘(점착력)이 거의 없어 가장 완만한 1 : 1.8(수직 1에 수평 1.8)을 지켜야 한다.

• 흙막이 지보공의 설치 — 굴착면을 버팀대·널말뚝 등으로 붙들어 무너지지 않게 한다.
• 방호망의 설치 — 그래도 떨어지는 토석을 받아 낸다.
• 근로자의 출입금지 — 위험 범위에 사람이 들어가지 못하게 한다.

혼동 주의: 연암·풍화암은 1 : 1.0, 경암은 1 : 0.5, 그 밖의 흙은 1 : 1.2이다.

① 부적합한 이동경로(사다리 미사용)

② 안전난간 미고정

③ 안전고리 미체결

④ 작업발판 미설치

[해설]

영상의 추락 재해는 사람의 불안전한 행동과 현장의 불안전한 상태가 겹쳐 일어났다.

• 부적합한 이동경로 — 사다리를 두고 난간을 밟고 올라간 불안전한 행동이다.
• 안전난간 미고정 — 밟을 때마다 흔들린 난간이라는 불안전한 상태다.
• 안전고리 미체결 — 안전대를 입기만 하고 걸지 않아 추락을 멈추지 못했다.
• 작업발판 미설치 — 발판이 없는 구간에 발을 디딘 순간 떨어졌다.

혼동 주의: 안전대는 착용만으로는 의미가 없고 고리를 걸어야 효과가 있다.

① 90

② 120

[해설]

산업안전보건기준에 관한 규칙 제13조(안전난간의 구조 및 설치요건)에서 정한 수치다.

상부 난간대는 바닥면등에서 90cm 이상 높이에 두어, 몸의 무게중심인 허리보다 높은 곳에서 막는다.

상부 난간대를 120cm 이하에 설치하면 중간 난간대는 바닥면등과의 중간에 하나만 두면 된다.

혼동 주의: 상부 난간대를 120cm 이상 지점에 설치하면 중간 난간대를 2단 이상 균등하게 두어 위아래 간격을 60cm 이하로 해야 한다.

① 작업을 시작하기 전에 콘크리트타설장비를 점검하고 이상을 발견하였으면 즉시 보수할 것

② 건축물의 난간 등에서 작업하는 근로자가 호스의 요동·선회로 인하여 추락하는 위험을 방지하기 위하여 안전난간 설치 등 필요한 조치를 할 것

③ 콘크리트타설장비의 붐을 조정하는 경우에는 주변의 전선 등에 의한 위험을 예방하기 위한 적절한 조치를 할 것

④ 작업 중에 지반의 침하나 아웃트리거 등 콘크리트타설장비 지지구조물의 손상 등에 의하여 콘크리트타설장비가 넘어질 우려가 있는 경우에는 이를 방지하기 위한 적절한 조치를 할 것

[해설]

산업안전보건기준에 관한 규칙 제335조는 콘크리트타설장비 사용 시의 준수사항을 정한다. 각 항목이 장비 고장·추락·감전·전도라는 서로 다른 위험을 막는다.

• 작업 전 장비를 점검하고 이상이 있으면 즉시 보수한다.
• 호스의 요동·선회에 밀려 떨어지지 않도록 안전난간 등을 설치한다.
• 붐을 조정할 때는 주변 전선에 닿아 감전되지 않게 조치한다.
• 지반 침하나 아웃트리거(장비 옆으로 뻗어 땅을 짚는 지지다리) 손상으로 장비가 넘어지지 않게 조치한다.

혼동 주의: 감시자 배치·분산 타설은 거푸집·동바리 쪽 타설 준수사항인 제334조에 들어 있다.

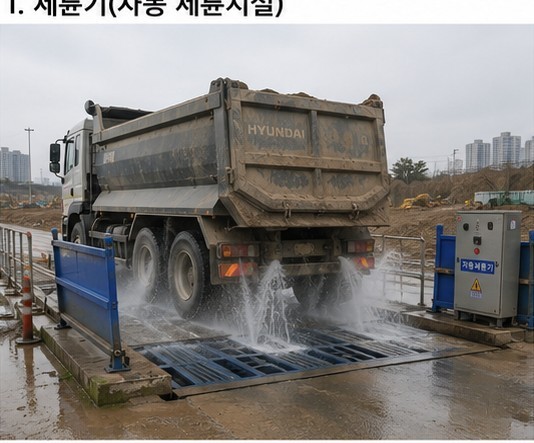

① 명칭: 세륜기(자동 세륜시설)

② 용도: 건설기계 등 바퀴의 분진·토사를 제거한다

[해설]

대기환경보전법의 비산먼지 발생 억제 기준에 따라 토사를 싣고 나가는 차량은 현장 출입구에서 바퀴를 씻고 나가야 한다.

• 명칭 — 세륜기는 바퀴(輪)를 씻는(洗) 설비로, 그림처럼 바닥 격자판 위를 지나가는 차량에 물을 뿜는 자동식을 자동 세륜시설이라 한다.
• 용도 — 바퀴에 묻은 분진·토사를 제거해 흙이 도로로 옮겨 가 마른 뒤 먼지로 날리는 것을 막는다.

혼동 주의: 세륜기는 산업안전보건법이 아니라 환경 관련 설비이며, 비산먼지 억제용 살수시설·방진덮개와 함께 묶어 외운다.

① 견고한 구조로 할 것

② 심한 손상·부식 등이 없는 재료를 사용할 것

③ 발판의 간격은 일정하게 할 것

④ 발판과 벽과의 사이는 15cm 이상의 간격을 유지할 것

⑤ 폭은 30cm 이상으로 할 것

⑥ 사다리가 넘어지거나 미끄러지는 것을 방지하기 위한 조치를 할 것

⑦ 사다리의 상단은 걸쳐놓은 지점으로부터 60cm 이상 올라가도록 할 것

⑧ 사다리식 통로의 길이가 10m 이상인 경우에는 5m 이내마다 계단참을 설치할 것

⑨ 사다리식 통로의 기울기는 75° 이하로 할 것

⑩ 접이식 사다리 기둥은 사용 시 접혀지거나 펼쳐지지 않도록 철물 등을 사용하여 견고하게 조치할 것

[해설]

산업안전보건기준에 관한 규칙 제24조(사다리식 통로 등의 구조)가 정한 사업주 준수사항이다.

• 구조·재료 — 견고한 구조로 하고, 심한 손상·부식이 없는 재료를 쓴다.
• 발판 — 간격은 일정하게 하고, 발끝이 들어가도록 발판과 벽 사이를 15cm 이상 띄운다.
• 폭 — 30cm 이상으로 한다.
• 상단 — 걸쳐놓은 지점에서 60cm 이상 올라가게 해 옮겨 탈 때 잡을 곳을 만든다.
• 계단참 — 길이가 10m 이상이면 5m 이내마다 계단참을 둔다.
• 기울기 — 75° 이하로 한다.
• 고정 — 사다리가 넘어지거나 미끄러지지 않게 조치하고, 접이식 사다리 기둥은 철물 등으로 고정해 사용 중 접히거나 펼쳐지지 않게 한다.

혼동 주의: 고정식 사다리식 통로는 기울기 90° 이하까지 허용된다. 영상처럼 묶지 않고 기대어 둔 사다리는 미끄럼 방지 조치를 하지 않은 위반이다.

① 1.85

② 1.5

③ 2

④ 400

[해설]

산업안전보건기준에 관한 규칙 제60조(강관비계의 구조)의 수치를 묻는 문항이다.

• 띠장 방향 비계기둥 간격 1.85m 이하 — 띠장 방향은 벽을 따라 옆으로 늘어선 방향이다.
• 장선 방향 비계기둥 간격 1.5m 이하 — 장선 방향은 벽에서 바깥쪽으로, 작업발판 폭에 해당한다.
• 띠장 간격 2m 이하 — 위아래 띠장 사이가 벌어지면 기둥이 좌굴에 약해진다.
• 비계기둥 간 적재하중 400kg 이하 — 기둥 두 개 사이 한 칸에 실을 수 있는 무게다.

함께 외울 기준: 비계기둥 최고부에서 31m 아래 부분은 강관 2개로 묶어 세운다.
