2024년 건설안전기사실기(필답형) 1회차 기출문제 정답·해설 페이지

①: 호이스트
②: 곤돌라
[리프트의 종류]: 건설용 리프트 / 산업용 리프트

해설

두 설명은 무엇으로 매다는가로 갈린다.

호이스트는 훅 및 그 밖의 달기구를 써서 화물의 권상과 횡행 또는 권상만 하는 양중기다. 원동장치·감속장치·드럼을 일체형으로 조합한 것이 특징이며, 크레인의 한 종류로 분류된다.

곤돌라는 달기발판 또는 운반구가 와이어로프나 달기강선에 매달려 전용 승강장치로 오르내리는 설비다. 외벽 청소·도장에 쓰는 것이 대표적이다.

리프트는 사람이나 화물을 실어서 운반하는 기계설비로, 건설용 · 산업용 · 자동차정비용 · 이삿짐운반용 네 종류다. 이삿짐운반용은 적재하중 0.1톤 이상인 것으로 한정된다.

양중기 다섯 가지는 크레인(호이스트 포함) · 이동식 크레인 · 리프트 · 곤돌라 · 승강기다.

근거 : 「산업안전보건기준에 관한 규칙」 제132조

① 방어기제 : 보상, 합리화
② 도피기제 : 백일몽, 억압

해설

적응기제는 맞서느냐 물러나느냐로 갈린다.

방어기제는 욕구불만을 다른 방식으로 해소하려는 적극적 기제다 — 보상(다른 분야에서 만회), 합리화(그럴듯한 이유를 붙임), 투사(자기 감정을 남 탓으로), 승화(사회적으로 인정되는 방향으로 전환), 동일화(타인과 자신을 같게 여김), 치환(대상을 바꿔 표출), 모방.

도피기제는 상황에서 벗어나려는 소극적 기제다 — 백일몽(공상으로 대리만족), 억압(무의식으로 밀어냄), 억제(의식적으로 참음), 퇴행(어린 시절 행동으로 되돌아감), 고립(관계를 끊음).

여기에 공격기제가 더해진다 — 직접공격(폭력·파괴)과 간접공격(욕설·비난).

방어는 바꿔서 풀고, 도피는 피하고, 공격은 터뜨린다로 구분한다. 산업안전에서는 욕구불만이 불안전 행동으로 이어지는 경로를 설명하는 데 쓴다.

산업안전보건관리비 = 대상액 × 적용비율 + 기초액
$= 4{,}500{,}000{,}000 \times 0.0305 + 2{,}975{,}000 = 140{,}225{,}000$원

해설

두 가지를 판단해야 하는 문제다 — 공사종류와 계상 구간.

공사종류 — 수자원시설(댐) 신설공사는 고시 [별표5]의 "고제방 댐 공사 등"에 해당해 중건설공사로 분류된다. 공사종류를 잘못 잡으면 요율이 통째로 달라진다.

계상 구간 — 대상액이 5억원 이상 50억원 미만이면 대상액 × 비율 + 기초액이다. 45억원이므로 기초액을 더하는 구간이다. 5억원 미만 또는 50억원 이상이면 기초액 없이 대상액 × 비율만 계산한다.

현행 요율표(5~50억 구간)는 건축 2.28%(4,325,000원) · 토목 2.53%(3,300,000원) · 중건설 3.05%(2,975,000원) · 특수건설 1.59%(2,450,000원)다.

⚠️ 요율은 개정이 잦다. 이 문제의 3.05% · 2,975,000원은 현행 기준이며, 개정 전 값(2.35% 등)으로 계산하면 오답이 된다.

근거 : 「건설업 산업안전보건관리비 계상 및 사용기준」 [별표1]·[별표5]

① 콘크리트의 탄성변형
② PC 강재와 덕트(쉬스관)의 마찰
③ 정착장치의 활동

[해설]

프리스트레스 손실은 즉시(초기) 손실과 시간적 손실로 나뉜다. 문제가 어느 쪽을 묻는지 먼저 확인해야 한다.

즉시 손실은 긴장을 도입하는 그 순간 일어난다 — 콘크리트의 탄성변형(긴장력을 주면 콘크리트가 줄어들며 강재도 함께 줄어듦), PC 강재와 덕트(쉬스관)의 마찰(포스트텐션에서 곡선부 마찰), 정착장치의 활동(정착 순간 쐐기가 물리며 미끄러짐).

시간적 손실은 시간이 지나며 서서히 일어난다 — 콘크리트의 건조수축, 콘크리트의 크리프, PC 강재의 릴랙세이션.

즉시는 3가지(탄성변형·마찰·활동), 시간은 3가지(수축·크리프·릴랙세이션)로 짝지어 외운다.

구분 요령 — 마찰은 포스트텐션에만 생긴다. 프리텐션은 강재를 먼저 당겨 놓고 콘크리트를 치므로 덕트(쉬스관)가 없다.

① 하중이 한쪽으로 치우치지 않도록 적재할 것
② 운전자의 시야를 가리지 않도록 적재할 것
③ 최대적재량을 초과하지 않도록 적재할 것

해설

세 가지가 균형 · 시야 · 한도로 정리된다.

균형이 무너지면 기계가 넘어지고, 시야가 막히면 사람을 보지 못하며, 최대적재량을 넘기면 구조가 견디지 못한다. 지게차 사망사고의 상당수가 시야 차단에서 나온다.

같은 조에 구내운반차 또는 화물자동차의 경우 화물의 붕괴 또는 낙하에 의한 위험을 방지하기 위하여 화물에 로프를 거는 등 필요한 조치가 함께 규정돼 있다.

이름이 비슷한 건설현장 화물 적재(제393조)와 구분해야 한다. 그쪽은 기계에 싣는 것이 아니라 땅에 쌓는 경우로, 침하 우려 없는 튼튼한 기반 · 강도가 부족한 칸막이·벽에 기대지 말 것 · 불안정할 정도로 높이 쌓지 말 것 · 하중이 치우치지 않게 쌓을 것 네 가지다.

근거 : 「산업안전보건기준에 관한 규칙」 제173조

① 견고한 구조로 할 것
② 경사는 30도 이하로 할 것
③ 경사가 15도를 초과하는 경우에는 미끄러지지 않는 구조로 할 것
④ 추락할 위험이 있는 장소에는 안전난간을 설치할 것

[해설]

가설통로 기준은 구조 → 경사 → 미끄럼 → 난간 → 계단참 순서로 잡으면 빠짐없이 나온다. 숫자는 30 - 15 - 15/10 - 8/7로 묶는다.

경사 30도 이하가 원칙이고, 15도를 초과하면 발이 밀리므로 미끄럼 방지 구조를 더한다. 다만 계단을 설치하거나 높이 2m 미만 가설통로에 튼튼한 손잡이를 설치한 경우에는 30도 제한을 적용하지 않는다.

계단참은 두 갈래다 — 수직갱에 가설된 통로는 길이 15m 이상이면 10m 이내마다, 건설공사용 비계다리는 높이 8m 이상이면 7m 이내마다 설치한다. 안전난간은 작업상 부득이하면 필요한 부분만 임시로 해체할 수 있다.

사다리식 통로와 구분한다 — 상단은 걸쳐놓은 지점으로부터 60cm 이상, 길이 10m 이상이면 5m 이내마다 계단참, 기울기 75도 이하, 발판과 벽 사이 15cm 이상, 폭 30cm 이상.

근거 : 「산업안전보건기준에 관한 규칙」 제23조

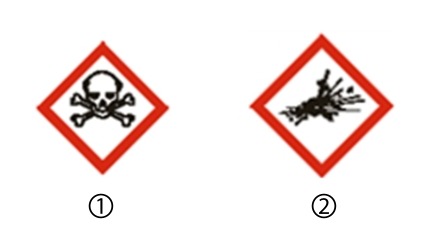

①: 급성독성물질 경고
②: 폭발성물질 경고

해설

표지는 모양과 색으로 종류가 먼저 갈린다. 금지는 흰 바탕에 빨간 원과 사선, 경고는 노란 바탕에 검은 삼각형, 지시는 파란 원, 안내는 녹색 사각형이다.

경고표지 15종 중 화학물질 계열 여섯 개를 그림으로 구분하는 요령이 있다 — 인화성은 불꽃, 산화성은 원 위의 불꽃(다른 것을 태우는 성질), 폭발성은 터지는 모양, 급성독성은 해골, 부식성은 손·금속에 액체가 떨어져 녹는 모양, 방사성은 삼중 부채꼴이다.

화학물질 계열 중 인화성·산화성·폭발성·급성독성·부식성은 예외적으로 흰색 바탕에 빨간색 마름모 형태로도 쓰인다(GHS 그림문자와 통일).

나머지 현장 위험 계열은 고압전기 · 매달린 물체 · 낙하물 · 고온 · 저온 · 몸균형 상실 · 레이저광선 · 발암성 등 물질 · 위험장소 경고다.

근거 : 「산업안전보건법 시행규칙」 [별표6]

① 크롤러 크레인
② 트럭 크레인
③ 전지형 크레인

해설

이동식 크레인은 무엇으로 이동하는가로 나뉜다.

크롤러 크레인은 무한궤도로 움직인다. 접지압이 낮아 연약지반에서도 작업할 수 있고 안정성이 높지만 주행속도가 느려 도로 이동에는 트레일러가 필요하다.

트럭 크레인은 트럭 차대 위에 크레인을 얹은 것으로, 도로 주행이 빨라 현장 간 이동이 쉽다. 대신 작업 시 아웃트리거를 펴야 하고 연약지반에 약하다.

전지형(All Terrain) 크레인은 험지 주행과 고속 도로주행을 겸하고, 험지형(Rough Terrain) 크레인은 좁고 험한 현장에서 기동성이 좋다.

이동식 크레인의 작업 시작 전 점검은 권과방지장치·과부하방지장치·브레이크·클러치 및 운전장치의 기능, 와이어로프가 통하고 있는 곳 및 작업장소의 지반상태 두 가지다 — 궤도가 없어 지반상태가 들어간다는 점이 일반 크레인과의 차이다.

① 식생공
② 블록 붙임공
③ 콘크리트 뿜어붙이기공
④ 콘크리트 격자공

해설

비탈면 대책은 보호공 · 억제공 · 억지공 셋으로 갈린다. 이 문제는 보호공을 묻는다.

보호공은 비탈면 표면을 덮어 침식과 풍화를 막는다 — 식생공(떼붙임·씨앗뿜어붙이기), 블록 붙임공, 콘크리트 뿜어붙이기(숏크리트)공, 콘크리트 격자공, 낙석방지망공, 돌쌓기공. 표면만 다루므로 깊은 활동은 못 막는다.

억제공은 무너지려는 힘 자체를 줄인다 — 지표수·지하수 배제공, 사면 구배 완화공, 압성토공, 소단 설치.

억지공은 구조물로 직접 붙잡는다 — 록볼트, 어스앵커, 소일네일링, 억지말뚝, 옹벽.

덮으면 보호공, 힘을 줄이면 억제공, 붙잡으면 억지공으로 정리한다.

① 사전 시험발파로 폭력·폭속·진동속도 등 파쇄능력과 진동·소음의 영향을 검토할 것
② 소음·분진·진동 공해대책과 파편 예방대책을 수립할 것

해설

콘크리트 파쇄용 화약류는 구조물 안에서 터뜨리는 것이라 암반 발파와 위험의 성격이 다르다. 파편이 사방으로 날고 인접 건물에 진동이 전달되기 때문이다.

준수사항은 미리 재 보고 · 대책을 세우고 · 법을 지키고 · 순서대로 넷이다.

시험발파로 폭력·폭속·진동속도를 실측해 파쇄능력과 영향 범위를 확인하는 것이 첫 단계다. 계산만으로는 실제 구조물의 반응을 알 수 없기 때문이다.

나머지는 소음·분진·진동 공해대책 및 파편 예방대책 수립, 총포·도검·화약류 단속법 등 관계법과 화약저장소 설치기준 준수, 시공순서는 화약취급절차에 따를 것이다.

발파 관련 기본 기준도 함께 본다 — 불발 시 전기뇌관 5분·전기뇌관 외 15분 경과 후 접근, 점화 전 30m 이상 떨어진 곳에서 저항측정·도통시험, 충진재료는 점토·모래.

① 지지방식 : 자립공법, 버팀대공법, 어스앵커공법
② 구조방식 : H-pile 공법, 시트파일 공법, 슬러리월 공법

해설

흙막이 공법은 두 축으로 분류한다. 무엇으로 붙잡느냐(지지방식)와 벽을 무엇으로 만드느냐(구조방식)다.

지지방식 — 자립공법(벽체 근입 깊이만으로 버팀), 버팀대(스트럿) 공법(굴착면 안쪽에서 마주 보는 벽끼리 밀어 지지), 어스앵커 공법(벽 뒤 지반에 인장재를 박아 당김), 타이로드 공법, 경사 버팀대(레이커) 공법.

구조방식 — H-pile(엄지말뚝) 공법(H형강을 박고 사이에 토류판), 시트파일 공법(강널말뚝을 맞물려 박아 차수), 슬러리월(지하연속벽) 공법(현장타설 콘크리트 벽체, 차수성·강성 최고), CIP·SCW 공법.

지지는 어떻게 버티나, 구조는 무엇으로 막나로 구분하면 섞이지 않는다.

① 산업재해율이 같은 업종 평균재해율의 2배 이상인 사업장
② 사업주가 필요한 안전·보건조치를 이행하지 않아 중대재해가 발생한 사업장
③ 직업성 질병자가 연간 2명(상시근로자 1천명 이상은 3명) 이상 발생한 사업장

해설

안전보건개선계획에는 두 단계가 있다. 그냥 수립 명령과 안전보건진단을 받은 후 수립 명령이다. 이 문제는 더 무거운 후자를 묻는다.

네 가지 사유 중 앞의 셋이 답이고, 네 번째가 유해인자의 노출기준을 초과한 사업장이다.

2배 · 중대재해 · 2명(1천명 이상은 3명) · 노출기준 초과로 묶어 외운다.

일반 수립 명령 대상과 비교해 둔다 — 산업재해율이 같은 업종 평균의 2배 이상, 사업주가 필요한 조치를 하지 않아 중대재해 발생, 직업성 질병자가 연간 2명 이상, 작업환경 불량·화재·폭발 또는 누출 사고 발생. 앞 세 가지는 겹치고 마지막이 다르다.

계획 수립 시 산업안전보건위원회의 심의(없으면 근로자대표의 의견)를 거쳐야 하고, 명령을 받은 날부터 60일 이내에 제출한다.

근거 : 「산업안전보건법」 제49조, 시행규칙 제61조

① 영구적인 구조가 아니다
② 불안전한 결합이 많다
③ 설치·조립·해체가 쉽고 반복 사용이 가능하다

해설

가설 시설물은 공사가 끝나면 철거되는 임시 구조물이라 본 구조물과 요구 조건이 다르다. 그 차이에서 위험이 나온다.

영구적이지 않다 — 설계·시공에 본 구조물만큼 공을 들이지 않고, 안전율도 낮게 잡는다.

불안전한 결합이 많다 — 클램프·핀 같은 탈착식 접합이라 이음부가 약하고, 반복 사용으로 마모된 부재가 섞인다.

설치·해체가 쉽고 반복 사용된다 — 편리한 대신 부재가 손상된 채 다시 쓰이기 쉽다.

이 때문에 가설구조물 붕괴의 전형적 원인이 나온다 — 연결재가 부족하거나 부실, 부재의 결합이 단순해 이음이 약함, 구조 개념 없이 시공, 과소단면이거나 결함이 있는 재료 사용.

가설구조물의 3요건은 안전성 · 작업성 · 경제성이다.

① 대지전압이 150V를 초과하는 이동형 또는 휴대형 전기기계·기구
② 물 등 도전성이 높은 액체가 있는 습윤장소에서 사용하는 저압용 전기기계·기구
③ 철판·철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기계·기구

해설

네 가지 대상의 공통점은 사람이 직접 들고 쓰거나 · 전기가 잘 통하는 환경이라는 것이다.

150V 초과 이동형·휴대형은 손에 쥐고 쓰므로 누전 시 곧바로 인체를 통해 전류가 흐른다. 습윤장소와 철판·철골 위는 사람과 대지 사이의 저항이 낮아져 같은 전압에서도 흐르는 전류가 커진다. 네 번째가 임시배선의 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대형으로, 임시배선은 피복 손상이 잦기 때문이다.

누전차단기의 성능은 정격감도전류 30mA 이하, 작동시간 0.03초 이내가 기본이다. 정격전부하전류 50A 이상 설비는 200mA · 0.1초로 완화되고, 물기가 있는 장소의 저압용은 15mA · 0.03초로 더 엄격하다.

적용 제외도 있다 — 이중절연 구조의 기계·기구, 절연대 위에서 사용하는 기계·기구, 비접지방식 전로.

근거 : 「산업안전보건기준에 관한 규칙」 제304조
