71~110 [20년 4회 ~ 24 3회] 해설 페이지
1번
파이프(배관)시스템 설계시 Moody 차트에서 배관길이에 대한 마찰손실 이외에 소위 부차적 손실을 고려하게 된다. 부차적 손실은 주로 어떠한 부분에 발생하는지 3가지만 기술하시오.
1. 관의 급격한 확대로 인한 손실
2. 관의 급격한 축소로 인한 손실
3. 관부속품에 의한 손실
2번

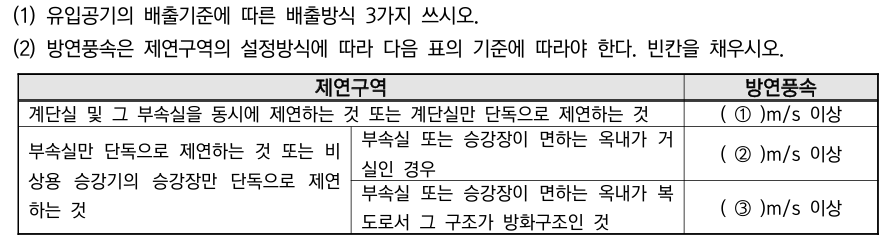

제연설비 및 특별피난계단의 부속실에 설치하는 제연설비에 관한 다음 물음에 답하시오.
(1) 수직풍도 배출, 배출구 배출, 제연설비 배출
(2-1) 0.5
(2-2) 0.7
(2-3) 0.5
3번

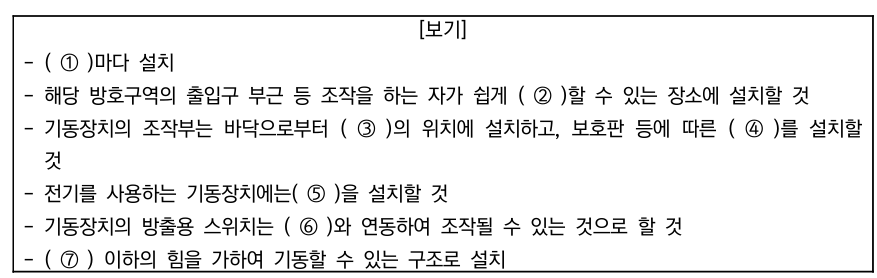

할로겐화합물 및 불활성기체 소화설비의 수동식 기동장치의 설치기준이다. 빈칸을 채우시오.
(1) 방호구역
(2) 피난
(3) 0.8m~1.5m
(4) 보호장치
(5) 전원표시등
(6) 음향경보장치
(7) 5kg
4번

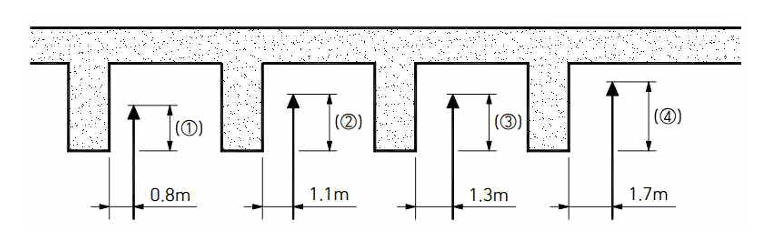

간이스프링클러설비의 화재안전기준에서 소방대상물의 보와 가장 가까운 간이헤드는 다음 그림과 같 이 설치한다. 그림에서 빈칸의 수직거리를 쓰시오.
(단, 천장면에서 보의 하단까지의 길이가 55cm를 초과하고 보의 하단 측면 끝부분으로부터 간이헤드까지 의 거리가 간이헤드 상호간 거리의 1/2 이하가 되는 경우에는 간이헤드와 그 부착면과의 거리를 55cm 이하로 할 수 있다.)
(1) 0.1m 미만
(2) 0.15m 미만
(3) 0.15m 미만
(4) 0.3m 미만
5번
연결송수관설비의 화재안전기준에 대한 다음 각 뭉름에 답하시오.
(1) 11층 이상 건축물의 방수구를 단구형으로 설치할 수 있는 경우 2가지를 쓰시오.
(2) 배관을 습식 설비로 하여야 하는 특정소방대상물을 쓰시오.
(1) 아파트의 용도로 사용되는 층, 스프링클러설비가 유효하게 설치 되어있고 방수구가 2개소 이상 설치된 층
(2) 지표면으로부터 높이 31미터 이상인 특정소방대상물 또는 지상으로부터 11층 이상인 특정소방대상물
6번
기동용기의 내압시험압력은 몇 MPa인가?
25MPa 이상
7번
스윙형 체크밸브의 특징을 리프트형 체크밸브와 비교하여 간략히 쓰시오.
리프트형
- 수평 설치용
- 주배관용
체크형
- 수평,수직 설치용
- 주배관 이외 배관용
8번
공기압축기의 설치목적을 쓰시오.
압력수조 내 누설되는 공기를 보충하여 일정압력 유지
9번

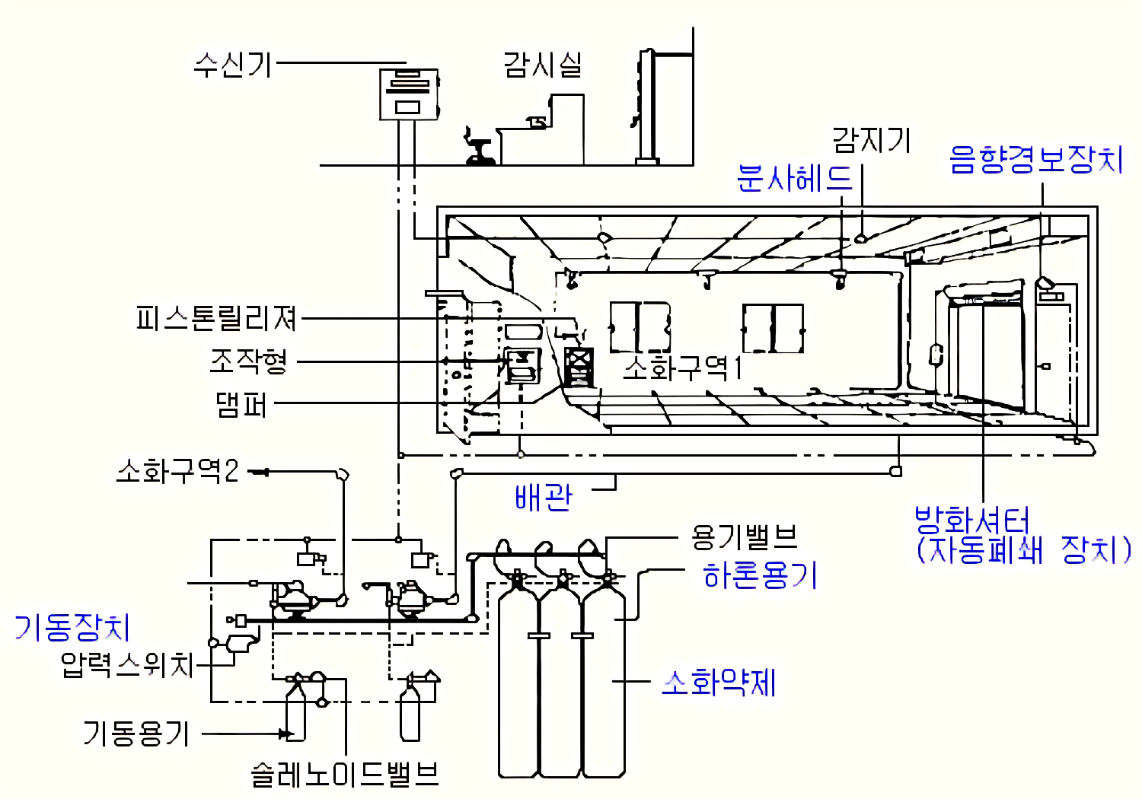

할론소화설비에서 그림의 방출방식 종류 명칭을 쓰고, 해당 방식에 대하여 설명하시오.
종류 : 전역방출방식
설명 : 고정식 할론공급장치에 배관 및 분사헤드를 고정 설치하여 밀폐방호구역 내 할론을 방출하는 설비
10번

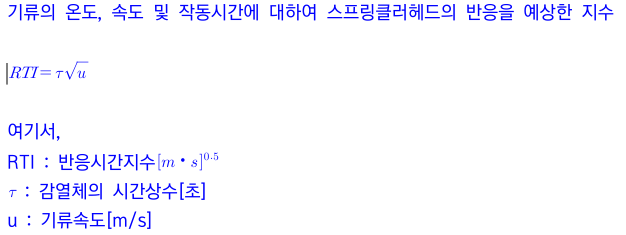

스프링클러설비의 반응시간지수(response time index)에 대하여 식을 포함해서 설명하시오
11번
바닥면적 800m^2이며, 객실수 6개인 숙박시설(6층)이 있다. 이 시설에 적응성이 있는 피난기구 3가지를 쓰시오.(단, 완강기와 간이완강기 제외)
피난교
구조대
다수인 피난장비
12번
제연구역 선정기준 3가지를 쓰시오.
1. 계단실을 단독제연하는 것
2. 부속실을 단독제연하는 것
3. 계단실 및 그 부속실을 동시 제연하는 것
13번

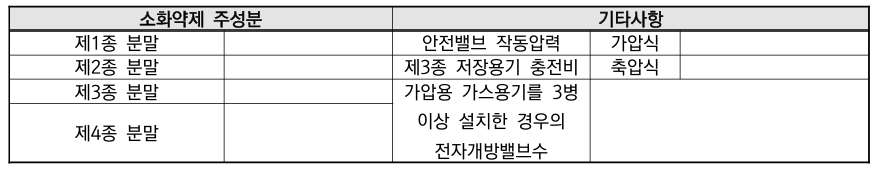

다음은 분말소화설비에 관한 사항이다. 빈칸에 알맞은 답을 쓰시오.
소화약제 주성분
1종분말 : 탄산수소나트륨
2종분말 : 탄산수소칼륨
3종분말 : 제1인산암모늄
4종분말 : 탄산수소칼륨+요소
기타사항
가압식 : 최고사용압력의 1.8배 이하
축압식 : 내압시험압력의 0.8배 이하
충전비 : 1.0
전자개방밸브수 : 2개 이상
14번

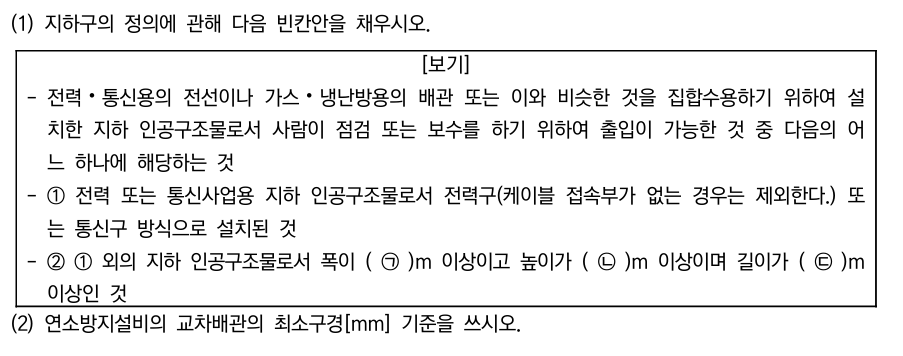

다음은 지하구의 화재안전기준 및 관련법령에 관한 사항이다. 다음 물음에 답하시오.
ㄱ : 1.8
ㄴ : 2
ㄷ : 50
(2) 40mm
15번
습식 유수검지장치 또는 건식 유수검지장치를 사용하는 스프링클러설비와 부압식 스프링클러설비에 동장치를 시험할 수 있는 시험장치의 설치기준이다. 다음 각 물음에 답하시오.
(1) 습식 스프링클러설비 및 부압식 스프링클러설비와 건식 스프링클러설비는 각각 어느 배관에 연결하여 설치하여야 하는가?
(2) 시험장치배관의 끝에 설치하는 것 2가지를 쓰시오.
(1) 습식, 부압식 스프링클러설비 : 유수검지장치의 2차측 배관
건식 스프링클러설비 : 유수검지장치에서 가장 먼 곳에 위치한 가지배관 끝으로부터 연결하여 설치
(2) 개폐밸브, 개방형 헤드
16번

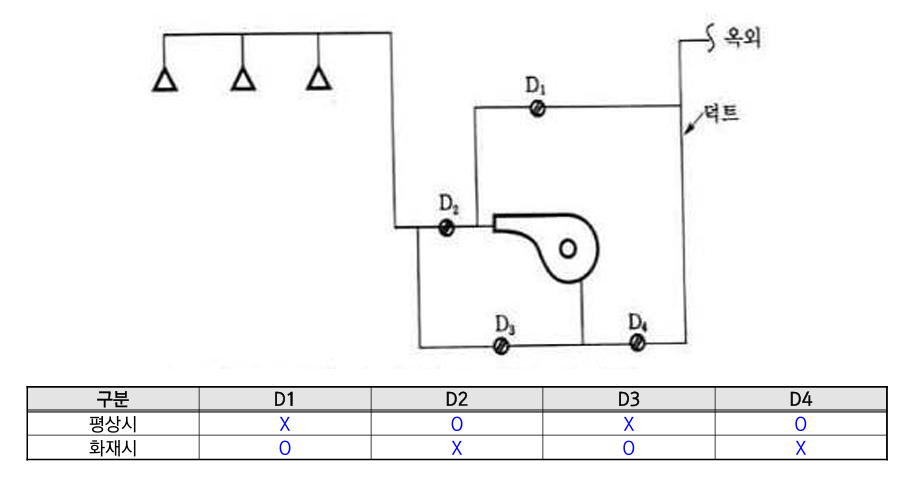

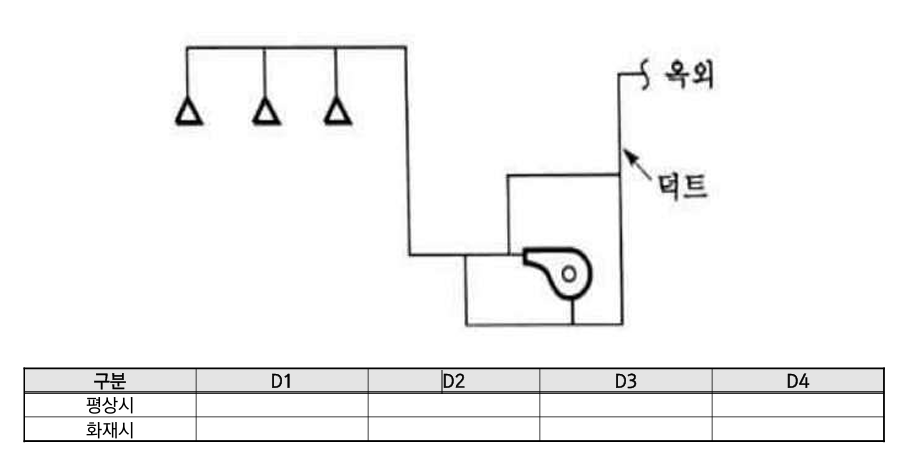

평상시에는 공조설비의 급기로 사용하고 화재시에만 제연에 이용하는 배출기가 답안지의 도면과 같 이 설치되어 있다. 화재시 유효하게 제연할 수 있도록 도면의 필요한 곳에 절환댐퍼를 표시하고 평상시와 화재시를 구분하여 각 절환댐퍼의 상태를 기술하시오. (단, 절환댐퍼는 4개로 설치하고, 댐퍼 심벌은 D1, D2 등으로 표시)
17번
물올림장치 설치기준 빈칸 완성하시오
[보기]
- 물올림장치에는 전용의 ( ① )를 설치할 것
- ( ① )의 유효수량은 ( ② )L 이상으로 하되, 구경 ( ③ )mm 이상의 ( ④ )에 따라 해당 탱크에 물이 계속 보급되도록 할 것
(1) 탱크
(2) 100
(3) 15
(4) 급수배관
18번

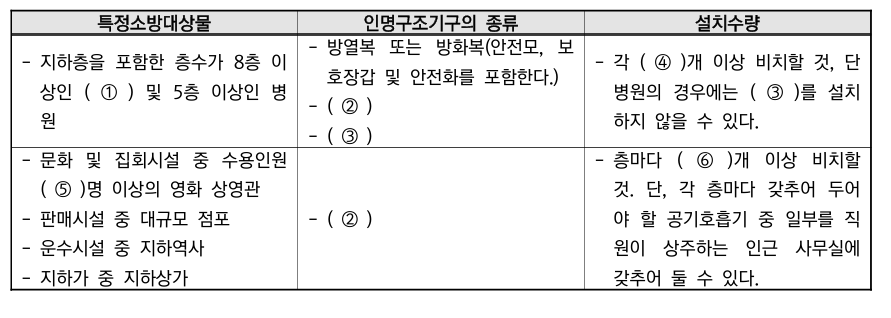

인명구조기구의 설치대상 빈칸 완성하시오.
(1) 관광호텔
(2) 공기호흡기
(3) 인공소생기
(4) 2
(5) 100
(6) 2
19번
체적이 150m^3인 전기실에 이산화탄소 소화설비를 전역방출방식으로 설치하고자 한다. 설계농도를 50%로 할 경우 방출계수는 1.3kg/m^3 이다. 저장용기의 충전비는 1.8, 내용적은 68L인 경우 각 물음에 답하시오.
(1) 이 설비는 고압식인가? 저압식인가?
(2) 저장용기의 내압시험압력의 합격기준[MPa]을 쓰시오
(1) 고압식
(2) 25MPa 이상
20번
할론소화설비에서 Soaking Time(쇼킹 타임, 침투시간)에 대해 간단하게 설명하시오.
할론을 고농도로 장시간 방출하여 심부화재가 소화되는 시간
21번
제연설비에 주로 사용하는 솔레노이드댐퍼, 모터댐퍼 및 퓨즈댐퍼의 작동원리를 쓰시오
(1) 솔레노이드 댐퍼 : 솔레노이드에 의해 누르게핀을 이동시켜 작동
(2) 모터댐퍼 : 모터에 의해 누르게핀을 이동시켜 작동
(3) 퓨즈댐퍼 : 덕트 내 온도가 일정온도 이상이 되면 퓨즈메탈의 용융과 함께 작동
22번

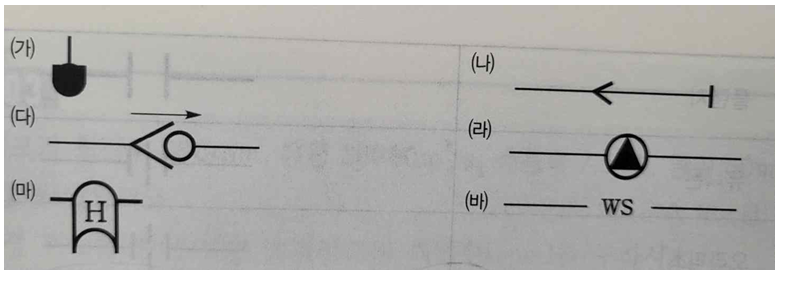

관 부속류 또는 배관방식 등에 관한 소방시설 도시기호 명칭을 쓰시오.
(가) 포헤드
(나) 플러그
(다) 가스체크밸브
(라) 경보밸브(습식)
(마) 옥외소화전
(바) 물분무배관
23번

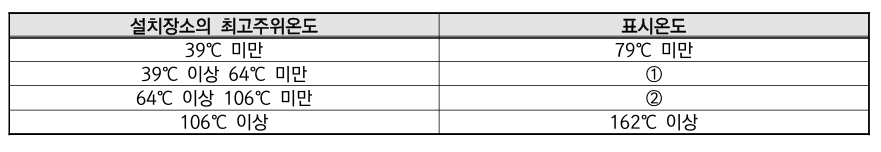

폐쇄형 스프링클러헤드의 선정은 설치장소의 최고주위온도와 선정된 헤드의 표시온도를 고려하여야 한다. 다음 표를 완성하시오.
(1) 79도씨 이상 121도씨 미만
(2) 121도씨 이상 162도씨 미만
24번
가장 안정성이 있는 할론소화약제를 쓰시오
Halon 1301
25번
제연설비의 화재안전기준에서 다음 각 물음에 답하시오.
(1) 하나의 제연구역의 면적은 몇 m^2 이내로 하여야 하는가?
(2) 예상제연구역의 각 부분으로부터 하나의 배출구까지의 수평거리는 몇 m 이내로 하여야 하는가?
(3) 유입풍도 안의 풍속은 몇 m/s 이하로 하여야 하는가?
(1) 1000
(2) 10
(3) 20
26번
물 또는 다른 소화약제를 사용하는 자동소화장치의 종류 5가지
주거용 주방자동소화장치
상업용 주방자동소화장치
캐비닛형 자동소화장치
가스자동소화장치
분말자동소화장치
27번
그림은 옥내소화전설비의 가압송수장치이다. 그림 및 조건을 참고하여 A, B의 도시기호를 그리고 압력측정범위를 쓰시오.
28번

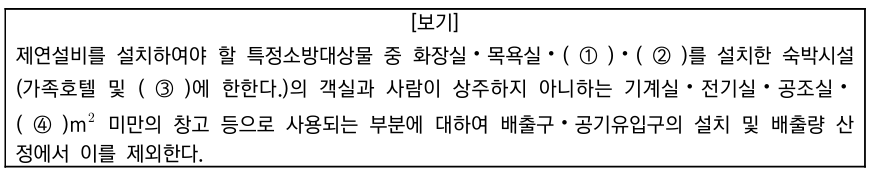

제연설비의 화재안전기준에 대한 빈칸을 채우시오.
(1) 주차장
(2) 발코니
(3) 휴양콘도미니엄
(4) 50
29번

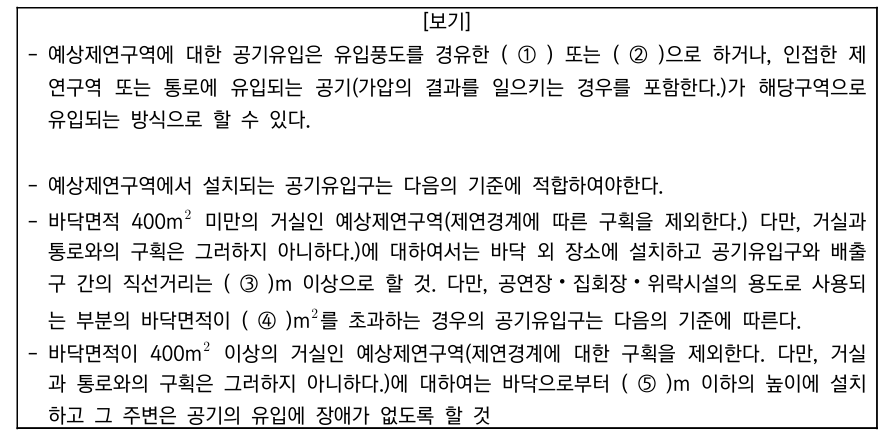

제연설비의 화재안전기준 중 공기유입방식 및 유입구에 관한 다음 빈칸을 완성하시오.
(1) 강제유입
(2) 자연유입방식
(3) 5
(4) 200
(5) 1.5
30번

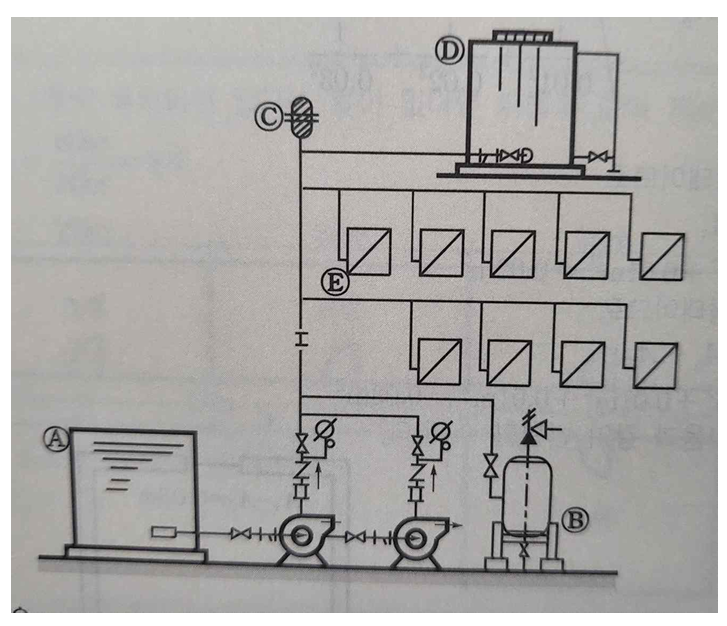

다음은 10층 건물에 설치된 옥내소화전설비의 계통도이다. 각 물음에 답하시오.
(1) A~E의 명칭을 쓰시오.
(2) B의 주된 기능을 쓰시오.
(3) C의 설치목적이 무엇인지 쓰시오.
(4) E의 문짝의 면적(m^2)은 얼마 이상인가?
(1)
A : 소화수조 B : 압력챔버 C : 수격방지기 D : 옥상수조 E : 옥내소화전(발신기세트 옥내소화전 내장형)
(2) 압력챔버(B) : 배관 내 압력저하시 충압펌프 또는 주펌프 자동기동
(3) 수격방지기(C) : 배관 내 수격방지
(4) 옥내소화전(E) : 0.5m^2 이상
31번
포소화설비의 화재안전기준에 관한 다음 괄호 안을 완성하시오.
- 직접조작 또는 원격조작에 따라 ( ㄱ )·수동식개방밸브 및 소화약제 혼합장치를 기동할 수 있는 것으로 할 것
- 2이상의 ( ㄴ )을 가진 포소화설비에는 방사구역을 선택할 수 있는 구조로 할 것
2.8.1.3 기동장치의 조작부는 화재 시 쉽게 접근할 수 있는 곳에 설치하되, 바닥으로부터 ( ㄷ ) m 이상 ( ㄹ ) m 이하의 위치에 설치하고, 유효한 보호장치를 설치할 것
2.8.1.4 기동장치의 조작부 및 호스 ( ㅁ )에는 가까운 곳의 보기 쉬운 곳에 각각 "기동장치의 조작부" 및 "( ㅂ )"라고 표시한 표지를 설치할 것
2.8.1.5 차고 또는 주차장에 설치하는 포소화설비의 수동식 기동장치는 방사구역마다 1개 이상 설치할 것
2.8.1.6 항공기격납고에 설치하는 포소화설비의 수동식 기동장치는 각 방사구역마다 2개 이상을 설치하되, 그중 1개는 각 방사구역으로부터 가장 가까운 곳 또는 조작에 편리한 장소에 설치하고, 1개는 화재감지기의 ( ㅂ )를 설치한 감시실 등에 설치할 것
ㄱ : 가압송수장치
ㄴ : 방사구역
ㄷ : 0.8
ㄹ : 1.5
ㅁ : 접결구
ㅂ : 수신기
32번
23년 1회 옥내소화전 계통도 문제
책 참조
-
33번
발전기실에 아래와 같은 조건으로 이산화탄소소화설비를 설치하려고 한. 다음 각 물음에 답하시오.
(1) 이산화탄소 소화약제 저장용기의 개방밸브의 작동방식 3가지로 분류해서 쓰시오.
(2) 음향경보장치는 약제 방출 개시 후 몇 분 동안 경보 할 수 있어야 하는 가?
(3) 전역방출방식에 있어서 표면화재의 방호대상물의 경우에는 몇 분 ?
(4) 전역방출방식에 있어서 심부화재의 방호대상물의 경우에는 몇 분?
(5) 국소방출방식의 경우에는 몇 초?
(1) 전기식, 기계식, 가스압력식
(2) 1분 이상
(3) 1분
(4) 7분
(5) 30초
34번
자동배수 밸브의 설치 목적을 쓰시오.
연결송수구와 체크밸브 사이 배관 내에 고인물을 자동으로 배수시켜 배관의 동파 및 부식을 방지하기 위해
35번
일제개방밸브의 개방 방식에 대해 종류를 쓰고 작동원리에 대해 설명하시오.
1. 감압개방방식 : 화재감지기가 화재를 감지해서 전자개방밸브를 개방시키거나, 수동개방밸브를 개방하면 실린더실 내의 가압수가 감압되어 일제개방밸브가 열리는 방식
2. 가압개방방식 : 화쟂감지기가 화재를 감지해서 전자개방밸브를 개방시키거나, 수동개방밸브를 개방하면 가압수가 실린더실을 가압하여 일제개방밸브가 열리는 방식
36번
건식 스프링클러설비 건식 밸브 2차 측이 압축공기 또는 압축질소가스로 채워져 있어, 설비 작동 시 시스템 내의 압축공기가 빠져나가는 시간 동안 소화수의 방출이 지연된다는 단점이 있다. 이것을 보완하기 위해 설치하는 설비 2가지를 쓰시오.
1. 엑셀레이터
2. 익져스터
37번
할론소화설비의 설치기준에 관하여 다음 각 물음에 답하시오.
가. 별도 독립방식의 정의를 쓰시오.
나 : (중략) 배관(집합관을 포함)의 내용적 비율이 (ㄱ) 배 이상일 경우에는 해당 방호구역에 대한 설비는 별도 독립방식으로 해야 한다.
가 : 소화약제 저장용기와 배관을 방호구역별로 독립적으로 설치하는 방식
나 : ㄱ : 1.5
38번
맥동현상의 정의와 방지대책 2가지를 설명하시오.
정의 : 펌프의 송출압력이 주기적으로 변화하는 현상으로 진공계와 압력계의 눈금이 주기적을로 변화한다.
방지대책 : 회전차의 회전수를 변화시킨다, 배관 중에 불필요한 수조를 제거한다. , 관로에 있어서 불필요한 공기탱크 등을 제거한다.
39번
거실제연 시 제1종 기계제연방식, 제2종 기계제연방식, 제3종 기계제연방식의 제연방법에 대해 설명하시오.
제1종기계제연방식 : 송풍기와 배연기를 설치하여 제연하는 방식
제2종기계제연방식 : 송풍기만 설치하여 제연하는 방식
제3종기계제연방식 : 배연기만 설치하여 제연하는 방식
40번
할로겐화합물 및 불활성기체소화설비의 화재안전기술기준에 관한 다음 각 물음에 답하시오.
(1) 배관의 구경은 해당 방호구역에 할로겐화합물소화약제는 ( ㄱ )초 이내에, 불활성기체소화약제는 A·C급 화재 ( ㄴ ) 분, B급 화재 ( ㄷ ) 이내에 방호구역 각 부분에 최소설계농도의 (ㄹ) % 이상에 해당하는 약제량이 방출되도록 해야 한다.
(2) 불활성기체소화약제보다 할로겐화합물소화약제의 약제 방출시간이 짧은 이유는 ?
(1-ㄱ) 10초
(1-ㄴ) 2분
(1-ㄷ) 1분
(1-ㄹ) 95%
(2) 할로겐화합물소화약제가 열분해 시 생성되는 유독가스의 발생량을 줄이기 위해
41번
다음은 할론소화설비에 대한 화재안전기술기준이다. ( )안에 알맞은 답을 쓰시오.
가. 축압식 저장용기의 압력은 온도 20℃에서 할론 1211을 저장하는 것은 ( 1 ) [MPa] 또는 ( 2 ) [MPa], 할론 1301을 저장하는 것은 ( 3 ) [MPa] 또는 ( 4 ) [MPa]이 되도록 질소가스로 축압할 것
나. 가압용 가스용기는 질소가스가 충전된 것으로 하고, 그 압력은 21℃에서 ( 5 ) [MPa] 또는 ( 6 ) [MPa]이 되도록 해야 한다.
다. 하나의 구역을 담당하는 소화약제 저장용기의 소화약제량의 체적합계보다 그 소화약제 방출 시 방출경로가 되는 배관(집환관 포함)의 내용적이 ( 7 ) 배 이상일 경우에는 해당 방호구역에 대한 설비는 별도 독립방식으로 해야 한다.
(1) 1.1
(2) 2.5
(3) 2.5
(4) 4.2
(5) 2.5
(6) 4.2
(7) 1.5
