[전산응용기계제도기능사 필기] 11년 4회차 기출문제 해설 페이지
표준 평기어에서 피치원지름이 600㎜, 모듈이 10인 경우 기어의 잇수는 몇 개인가?
50
60
100
120
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 금속재료 중 고유저항이 가장 작은 것은 어느 것인가?
은(Ag)
구리(Cu)
금(Au)
알루미늄(Al)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
너비가 5㎜ 이고 단면의 높이가 8㎜, 길이가 40㎜인 키에 작용하는 전단력은? (단, 키의 허용전단응력은 2MPa 이다.)
200 N
400 N
800 N
4000 N
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
6각의 대각선거리보다 큰 지름의 자리면이 달린 너트로서 볼트 구멍이 클 때, 접촉면을 거칠게 다듬질 했을 때 또는 큰 면압을 피하려고 할 때 쓰이는 너트(Nut)는?
둥근 너트
플랜지 너트
아이 너트
홈붙이 너트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
강도와 경도를 높이는 열처리 방법은?
뜨임
담금질
풀림
불림
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 체인전동의 특성 중 틀린 것은?
정확한 속도비를 얻을 수 있다.
벨트에 의해 소음과 진동이 심하다.
2축이 평행한 경우에만 전동이 가능하다.
축간 거리는 10~15m가 적합하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
테이터핀에 대한 설명으로 옳은 것은?
보통 1/50의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
보통 1/200의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
보통 1/50의 테이퍼를 가지며 호칭지름은 큰 쪽의 지름으로 표시한다.
보통 1/100의 테이퍼를 가지며 호칭지름은 가운데 부분의 지름으로 표시한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
원형봉에 비틀림 모멘트를 가하면 비틀림이 생기는 원리를 이용한 스프링은?
코일 스프링
벌류트 스프링
접시 스프링
토션바
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
마우러 조직도를 바르게 설명한 것은?
탄소와 규소량에 따른 주철의 조직 관계를 표시한 것
탄소와 흑연량에 따른 주철의 조직 관계를 표시한 것
규소와 망간량에 따른 주철의 조직 관계를 표시한 것
규소와 Fe3C량에 따른 주철의 조직 관계를 표시한 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
관의 양단이 고정되어 있으면 온도에 의하여 관의 길이가 변화되어 열응력이 생기고 관이 길 때에는 늘어난 양도 커져 관뿐만 아니라 부속장치에도 악영향을 주게 되는데 이를 개선하기위해 사용하는 관이음은?
소켓 및 니플 이음
신축 이음
플렌지 이음
용접 및 납땜 이음
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계구조용 탄소강의 기호가 SM40C라 표현되어 있다. 여기에서 40이란 숫자가 나타내는 뜻은?
인장강도의 평균치
탄소함유량의 평균치
가공도의 평균치
경도의 평균치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스프링용 강의 조직으로 적합한 것은?
페라이트
시멘타이트
소르바이트
레데부라이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
재료시험에서 인성 또는 취성을 측정하기 위한 시험방법은?
경도시험
압축시험
충격시험
비틀림시험
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
고탄소 주철로서 회주철과 같이 주조성이 우수한 백선주물을 만들고 열처리함으로써 강인한 조직으로 하여 단조를 가능하게 한 주철은?
회주철
가단주철
칠드주철
합금주철
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
구름베어링의 호칭번호가 6208 일 때 안지름(d)은 얼마인가?
10㎜
20㎜
30㎜
40㎜
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CAD/CAM 시스템과 CNC 기계들을 근거리통신망으로 연결하여 1대의 컴퓨터에서 여러 대의 CNC공작기계에 데이터를 분배하여 전송함으로써 동시에 여러 대의 기계를 운전할 수 있는 시스템은?
DNC
ATC
FMC
CIMS
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC프로그램에서 "주축기능" 을 나타내는 기호는?
G
F
S
T
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
선반 바이트의 칩 브레이커의 주된 기능은?
가공조도의 향상
공구수명의 연장
절삭속도의 향상
절삭칩의 인위적 절단
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
미터나사에서 지름이 14㎜, 피치가 2㎜의 나사를 태핑하기 위한 드릴구멍의 지름은 보통 몇 ㎜로 하는가?
16
14
12
10
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
게이지 블록의 측정면을 정밀가공하기에 적당한 방법은?
래핑
버니싱
버핑
호닝
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
드릴 작업의 안전수칙에 위반되는 것은?
큰 구멍을 뚫을 때에는 먼저 작은 구멍을 뚫는다.
드릴 작업시 장갑은 착용하지 않는다.
일감은 반드시 바이스에 물리고 드릴링한다.
얇은 판을 드릴링 할 때에는 손으로 잡고 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
치공구의 주 기능이라 할 수 없는 것은?
위치결정
고정
커터 안내
공구수명 연장
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연삭숫돌의 검사항목에 해당하지 않는 것은?
음향검사
회전검사
균형검사
자생검사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
바이트의 경사면이 칩과의 마찰에 의하여 오목하게 파여지는 현상은?
크레이터 마모
플랭크 마모
치핑
브레이킹
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 각도를 측정할 수 있는 측정기는?
버니어 캘리퍼스
옵티컬 플랫
사인바
하이트 게이지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정투상 방법으로 물체를 투상하여 정면도를 기준으로 배열할 때 제1각 방법 또는 제3각 방법에 관계없이 배열의 위치가 같은 투상도는?
저면도
좌측면도
평면도
배면도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
보조 투상도의 설명 중 옳은 것은?
물체의 홈, 구멍 등 투상도의 일부를 나타낸 투상도
그림의 특정 부분만을 확대하여 그린 그림
복잡한 물체를 절단하여 투상한 것
물체의 경사면의 대향하는 위치에 그린 투상도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
위 치수 허용차와 아래 치수 허용차의 차이 값은?
치수 공차
기준 치수
치수 허용차
허용 한계 치수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 2종류 이상의 선이 같은 장소에 겹칠 때 가장 우선되는 선은?
무게 중심선
치수선
외형선
치수 보조선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
특수한 가공을 표시하는 부분의 범위를 표시하는 선은?
굵은 실선
굵은 1점 쇄선
가는 실선
가는 1점 쇄선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 도면에 반드시 마련해야 하는 양식에 해당하는 것은?
중심마크
비교눈금
도면의 구역
재단마크
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면이 구비해야 할 기본 요건을 잘못 설명한 것은?
대상물의 도형과 함께 필요로 하는 구조, 조립 상태, 치수, 가공방법 등의 정보를 포함하여야 한다.
애매한 해석이 생기지 않도록 표현상 명확한 뜻을 가져야 한다.
무역 및 기술의 국제교류의 입장에서 국제성을 가져야 한다.
제품의 가격 정보를 항상 포함하여야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
제3각 방법으로 투상한 그림과 같은 도면에서 누락된 평면도인 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음은 스퍼 기어를 나타낸 것이다. 이 끝부분에는 어떤 기하공차가 가장 적당한가?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 정투상도 중 틀린 것은? (제3각 방법의 경우)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
치수기입에 관한 설명 중 잘못된 것은?
치수는 필요에 따라 기준하는 점, 선, 면을 기초로 하여 기입한다.
관련 치수는 되도록 한 곳에 모아서 기입한다.
치수는 3면도에 골고루 기입한다.
치수는 계산하여 읽을 필요가 없도록 기입한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
IT 기본공차의 등급 수는 몇 가지인가?
16
18
20
22
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
줄무의 방향 기호 R 이 뜻하는 것은?
투상면에 평행임을 표시
투상면에 직각임을 표시
여러 방향으로 교차 또는 무방향임을 표시
면의 중심에 대하여 대략 레이디얼 모양임을 표시
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음의 표면거칠기 기호에서 25가 의미하는 거칠기 값의 종류는?
산술 평균 거칠기
최대 높이 거칠기
10점 평균 거칠기
최소 높이 거칠기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
구멍의 치수가 축의 치수보다 작은 경우 생기는 구멍과 축의 끼워맞춤 관계를 무엇이라 하는가?
틈새
공차
허용차
죔새
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
모양 공차 중 원통도를 나타내는 공차 기호는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림과 같이 테이퍼 1/200로 표시되어 있는 경우 X부분의 치수는?
89
92
96
98
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
대칭형 물체를 기본중심에서 1/2 절단하여 그림과 같이 단면한 것은?
한쪽 단면도
온 단면도
부분 단면도
회전 단면도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
가는 실선의 용도로 적합하지 않는 것은?
공구, 지그 등의 위치를 참고로 나타내는데 사용한다.
치수를 기입하기 위하여 쓰인다.
기술, 기호 등을 표시하기 위하여 끌어내는데 쓰인다.
수면, 유면 등의 위치를 표시하는데 쓰인다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음에 제시된 재료 기호 중 200이 의미하는 것은?
재질 등급
열처리 온도
탄소 함유량
최저 인장강도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
축의 도시 방법에 대한 설명으로 잘못된 것은?
축은 길이 방향으로 절단하여 온단면도로 도시해야 한다.
축의 단면이 균일하고 길이가 길 때는 중간을 파단해서 짧게 도시할 수 있다.
축의 특정 부분을 부분단면 할 수 있다.
축의 끝 부분은 모따기를 할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일반용 스퍼기어의 요목표에서 ⓐ, ⓑ에 알맞은 것은?
ⓐ=5, ⓑ=90
ⓐ=90, ⓑ=4.5
ⓐ=40, ⓑ=5
ⓐ=40, ⓑ=90
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유체를 한 방향으로 흐르게 하여 역류를 방지하는데 사용되는 밸브의 도시 기호는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
평벨트 풀리의 제도방법으로 설명한 것 중 틀린 것은?
암은 길이 방향으로 절단하여 단면도를 도시한다.
벨트 풀리는 대칭형이므로 그 일부분만을 도시할 수 있다.
암의 테이퍼 부분 치수를 기입할 때 치수 보조선은 경사선으로 긋는다.
암의 단면 모양은 도형의 안이나 밖에 회전 단면을 도시한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

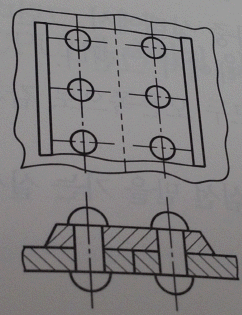

그림과 같은 리벳 이음의 명칭은?
1줄 겹치기 리벳이음
1줄 맞대기 리벳이음
2줄 겹치기 리벳이음
2줄 맞대기 리벳이음
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림과 같은 베어링의 명칭은 무엇인가?
깊은 홈 볼 베어링
구름 베어링 유닛용 볼 베어링
앵귤러 볼 베어링
평면자리 스러스트 볼 베어링
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
ISO 표준에 있는 일반용으로 관용 테이퍼 암나사의 호칭 기호는?
R
Rc
Rp
G
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
용접의 기본 기호와 명칭의 연결이 틀린 것은?
: 필릿 용접
: 플러그 용접
: 점용접
: 뒷면 용접
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 스프링 제도에 관한 것이다. 틀리게 설명한 것은?
코일스프링 및 벌류트 스프링은 일반적으로 무하중 상태에서 그린다.
겹판스프링은 일반적으로 스프링 판이 수평인 상태에서 그린다.
요목표에 별도의 지정사항이 없는 코일스프링은 모두 오른쪽으로 감긴 것으로 나타낸다.
스프링을 간략도로 나타낼 때에는 스프링재료의 중심선만을 가는 실선으로 그린다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
서로 맞물리는 한 쌍의 기어 도시에서 맞물림부의 이끝원은 모두 무슨 선으로 그리는가?
굵은 실선
가는 1점 쇄선
파단선
굵은 1점 쇄선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음의 나사 제도에 대한 설명 중 틀린 것은?
완전 나사부와 불안전 나사부의 경계는 굵은 실선으로 그린다.
수나사의 바깥지름과 암나사의 안지름은 굵은 실선으로 그린다.
나사부분의 단면표시에 해칭을 할 경우에는 산봉우리 부분까지 미치게 한다.
수나사와 암나사의 측면도시에서 골 지름은 굵은실선으로 그린다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 정원뿔을 단면선을 따라 평면으로 절단시킨 경우 구성되는 단면 형태는?
쌍곡선
포물선
타원
원
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 중앙처리장치(CPU)에 속하지 않는 것은?
제어장치
기억장치
연산논리장치
출력장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 CAD 시스템의 입·출력의 장치 중 출력장치에 해당하는 것은?
마우스(mouse)
스캐너(scanner)
플로터(plotter)
라이트 펜(light pen)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
와이어프레임 모델의 일반적인 특징에 대한 설명으로 틀린 것은?
3면 투시도의 작성이 용이하다.
은선 제거가 가능하다.
처리 속도가 빠르다.
단면도 작성이 불가능하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
