[정보통신기사 필기] 15년 2회차 기출문제 정답·해설 페이지

전압변동률은 $\varepsilon = \dfrac{V_0 - V}{V} \times 100$으로 정의되며, $V_0$는 무부하 전압, $V$는 전부하 전압이다.
주어진 값을 대입하면 $0.1 = \dfrac{12-V}{V}$이므로 $1.1V=12$, 따라서 전부하시 단자전압은 $V \approx 10.9\,\mathrm{V}$가 된다.

그림은 변압기 2차 권선에 중간 탭이 없는 브리지 전파정류회로이므로, 중간 탭 덕분에 소형 변압기를 쓸 수 있다는 설명이 이 회로와 맞지 않는다.
2차측 전압 $V_m$이 다이오드 4개(D1~D4)로 짜인 브리지에 걸리고, 부하 $R_L$은 브리지의 반대쪽 대각선에 연결돼 있다. 매 반주기마다 대각으로 마주 보는 두 다이오드가 짝으로 도통해 권선 전체를 양쪽 반주기에 모두 사용한다.
중간 탭형 전파정류는 2차 권선을 반씩 나눠 쓰므로 권선이 2배 필요하다 — 탭이 필요 없다는 점이 브리지형의 특징이다.
(+) 반주기에는 대각으로 마주 보는 D1과 D3가 도통해 부하에 한 방향 전류를 흘린다.
다이오드 하나에 걸리는 첨두역전압(PIV)이 중간 탭형의 절반이어서 고압 정류에 유리하다.
도통 경로에 다이오드가 2개씩 직렬로 들어가 순방향 전압강하가 2배가 되므로, 중간 탭형보다 정류효율이 낮고 전압 변동률이 크다.

드레인 접지형(소스 팔로워) FET 증폭기는 입력과 출력의 위상이 같아(동상), 역위상이 아니다.
입력 임피던스가 매우 크다는 설명은 옳다.
전압 이득이 약 1이라는 설명도 옳다.
출력 임피던스가 상호 전도도의 역수($1/g_m$) 근방이라는 설명도 옳다.
따라서 출력이 입력과 역위상이라는 설명만 틀렸다.

점선 안은 컬렉터 쪽 노드와 베이스 쪽 노드를 잇는 RC 부궤환(negative feedback) 회로이며, 온도에 따른 동작점 안정은 이 회로가 맡는 기능이 아니다.
회로 본체는 $R_1$·$R_2$ 분압 바이어스와 컬렉터 저항 $R_C$, 이미터 저항 $R_E$와 바이패스 $C_E$, 입출력 결합 커패시터 $C_C$를 갖춘 이미터 접지 증폭기다. 점선 상자에는 커패시터와 저항이 직렬로 놓여 출력의 일부를 입력 쪽으로 되돌린다.
부궤환이 걸리면 이득은 $A_f = \dfrac{A}{1+A\beta}$로 줄면서 안정해지고, 이득×대역폭이 일정하므로 대역폭은 넓어진다. 궤환을 거는 방식(전압·전류, 직렬·병렬)에 따라 입력·출력 임피던스도 달라진다.
반면 온도 변화에 대한 바이어스 안정은 이미터 저항 $R_E$와 분압 바이어스 회로가 담당한다.

궤환 후 왜율은 $D' = \dfrac{D}{1+\beta A}$로 나타낼 수 있다.
왜율을 10%에서 1%로 낮추려면 $1+\beta A=10$이어야 하므로 $\beta A=9$이고, 이득 $A=100$을 대입하면 부궤환율 $\beta = \dfrac{9}{100}=0.09$가 필요하다.

동상제거비(CMRR)는 차동이득과 동상이득의 비로 정의되며, 이상적인 차동증폭기는 동상 신호를 전혀 증폭하지 않아 동상이득이 0이다.
동상이득이 0에 가까워질수록 그 비율은 무한대(∞)에 수렴하므로, 이상적인 차동증폭기의 CMRR은 무한대이다.

발진회로는 전원에서 공급되는 에너지와 정궤환만으로 스스로 진동을 지속하며, 외부에서 별도의 입력 신호를 계속 넣어줄 필요는 없다.
전기 에너지를 받아 지속적 진동을 일으킨다는 설명은 옳다.
출력 일부를 정궤환시켜야 발진이 지속된다는 설명도 옳다.
정현파·비정현파 발진회로가 있다는 설명도 옳다.
따라서 외부의 일정한 입력신호가 있어야만 발진이 지속된다는 설명이 틀렸다.

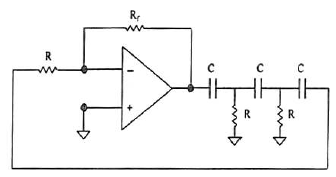

반전 증폭기 뒤에 C-R 마디가 3단 이어져 출력을 입력으로 되돌리는 RC 위상천이 발진회로이다.
연산증폭기는 (+)입력이 접지되고 입력저항 $R$과 궤환저항 $R_f$가 붙은 반전 증폭기라 180°의 위상반전을 준다. 출력에는 직렬 C·병렬 R로 된 마디가 세 번 반복돼 각 마디가 약 60°씩, 합쳐 180°를 더 돌린다. 되먹임 총 위상이 360°가 되어 발진 조건을 만족한다.
이때 발진주파수는 $f = \dfrac{1}{2\pi RC\sqrt{6}}$이고, 이득 조건은 $\left|\dfrac{R_f}{R}\right| \ge 29$이다.
윈 브리지형은 직렬 RC와 병렬 RC로 짜인 브리지를 비반전 입력에 정궤환으로 거는 구조다.
클랩·피어스형은 수정진동자나 LC 공진 소자를 쓰는 발진기인데, 이 회로에는 코일도 수정도 없다.

FM에서 증폭도를 높이는 것은 신호와 잡음을 함께 증폭시킬 뿐 신호대잡음비 자체는 개선하지 못한다.
디엠파시스 회로 사용은 고역 잡음을 억제해 S/N을 개선하는 방법이다.
주파수대역폭을 넓히는 것은 FM 고유의 잡음 억제 효과를 강화해 S/N을 개선한다.
변조지수를 크게 하는 것도 대역폭 확장을 통해 S/N 개선에 기여한다.

DPSK(차동위상편이변조)는 이전 심벌과의 위상 차이에 정보를 싣는 방식이므로, 복조에도 인접 심벌 간 위상차를 비교하는 차동위상 검파가 쓰인다.
절대 위상 기준이 필요한 동기 검파와 달리, 반송파를 별도로 재생하지 않고도 복조가 가능한 것이 이 방식의 특징이다.

멀티바이브레이터는 구형파(비정현파) 출력을 만드는 회로이며, 구형파는 기본파 외에 다수의 고차 고조파를 포함한다.
부성저항을 이용하는 발진기는 별도의 발진 방식(예: 터널다이오드 발진기)이다.
발진 출력이 크다는 것은 멀티바이브레이터의 일반적 특징으로 보기 어렵다.
극초단파 발생에는 통상 공동공진기 등이 쓰이며, 멀티바이브레이터는 저·중주파 펄스 발생에 적합하다.

입력에 직렬 저항 $R$, 출력 쪽에 다이오드 $D$와 기준전압 $V$가 분로(병렬)로 붙은 피크 클리퍼로, 입력 파형의 윗부분을 $V$ 높이에서 잘라낸다.
다이오드는 애노드가 출력 노드, 캐소드가 전압원 $V$ 쪽을 향한다. 따라서 $V_i \lt V$인 동안은 다이오드가 차단돼 $R$에 전류가 흐르지 않고 $V_o = V_i$ 가 그대로 출력된다.
$V_i$가 $V$를 넘는 순간 다이오드가 도통해 출력이 $V_o \simeq V$ 로 고정되고, 초과분은 모두 $R$에서 강하한다 — 그래서 파형의 꼭대기만 평평하게 잘린다.
아랫부분을 잘라내려면 다이오드 방향과 기준전압 극성이 반대여야 한다(베이스 클리퍼).
다이오드가 신호 경로에 직렬로 들어가야 직렬형인데, 여기서는 부하와 나란히 놓인 병렬형이다.
위·아래를 모두 자르려면 방향이 반대인 다이오드와 기준전압이 한 조 더 있어야 한다.

BCD 코드는 십진수 0~9의 각 자리를 4비트 2진수로 대응시켜 표현하는 부호 체계이다.
ASCII 코드는 문자·기호를 표현하는 범용 부호이다.
그레이 코드는 인접 값 사이에 1비트만 변하는 순환 부호로 십진 표현 전용이 아니다.
해밍 코드는 오류 검출·정정을 위한 부호이다.

두 트랜지스터의 컬렉터가 함께 $+V_{CC}$에 물리고 이미터가 하나의 저항으로 묶여 출력 Y를 내므로, 이 회로는 정논리 OR 동작을 한다.
각 트랜지스터는 이미터 폴로어로 동작한다. 입력 A나 B 가운데 하나라도 High가 되면 그 트랜지스터가 도통해 이미터 저항에 전류가 흘러 Y가 High로 올라간다.
A와 B가 모두 Low면 두 트랜지스터가 다 차단돼 저항에 전류가 흐르지 않으므로 Y는 Low다. 즉 $Y = A + B$ 이며, 진리표는 00→0, 01→1, 10→1, 11→1이 된다.
입력이 둘이고 반전 출력이 없으므로 NOT과 다르다.
AND가 되려면 두 트랜지스터가 직렬로 이어져 둘 다 도통할 때만 전류 경로가 생겨야 한다.
두 입력이 모두 High일 때도 출력이 High이므로 XOR과 다르다.

주어진 식을 정리하면 $Y = AC + B$ 가 된다.
먼저 앞의 두 항을 묶는다.
$ABC + \overline{A}BC = BC(A+\overline{A}) = BC$
따라서 $Y = BC + A\overline{B}C + B\overline{C}$
다음으로 $BC$ 와 $B\overline{C}$ 를 묶는다.
$BC + B\overline{C} = B(C+\overline{C}) = B$
따라서 $Y = B + A\overline{B}C$
마지막으로 흡수 법칙 $X + \overline{X}Y = X + Y$ 를 $X=B$, $Y=AC$ 로 적용하면 $Y = B + AC$ 로 정리된다.

진리표에서 출력이 0인 경우가 A=0, B=1 하나뿐이므로 부울식은 $Y = A + \overline{B}$ 이다.
출력이 1인 행을 최소항으로 모으면
$Y = \overline{A}\,\overline{B} + A\overline{B} + AB$
이를 정리하면 $\overline{B}(\overline{A}+A) + AB = \overline{B} + AB = \overline{B} + A$ 가 되어 같은 결과를 얻는다.
$\overline{A}+\overline{B}$ 는 A=1, B=1에서 0이 되어 표의 마지막 행과 어긋난다.
$\overline{A}+B$ 는 A=1, B=0에서 0이 되어 세 번째 행과 어긋난다.
$A \cdot B$ 는 A=0, B=0에서 0이 되어 첫 행과 어긋난다.

리플(비동기) 계수기에서 플립플롭 $n$개로 셀 수 있는 최대 상태 수는 $2^n$이므로, 30을 세려면 $2^n \geq 30$을 만족해야 한다.
$2^4=16$은 부족하고 $2^5=32$부터 30개 상태를 표현할 수 있으므로, 최소 5개의 플립플롭이 필요하다.

동기식(병렬) 카운터는 모든 플립플롭에 클럭펄스가 동시에 인가되어 각 단이 함께 동작하는 방식이다.
전단의 출력이 다음 단의 트리거 입력으로 순차 전달되는 방식은 비동기식(직렬, 리플) 카운터의 동작이므로, 이 설명은 동기식 카운터의 특성으로 옳지 않다.

8개의 십진 입력선(0~7) 가운데 활성화된 하나를 3비트 2진수로 바꿔 내보내므로 인코더(Encoder) 회로이다.
그림에서 입력은 0, 1, …, 7의 8개(=23)이고 출력은 $2^2$, $2^1$, $2^0$ 의 3개다. 즉 $2^n$ 개 입력을 $n$ 개 출력으로 줄이는 구조로, 예컨대 5번 입력선이 활성화되면 출력은 101이 된다.
반대로 $n$ 개 입력을 받아 $2^n$ 개 출력선 중 하나만 활성화하는 것이 디코더이고, A-D·D-A 변환은 아날로그 신호와 디지털 값 사이를 오가는 회로여서 입력·출력이 모두 디지털인 이 회로와는 다르다.

전가산기는 두 비트의 합뿐 아니라 아랫자리에서 올라온 자리올림(Carry)까지 더하여, 해당 자리 2진수의 덧셈을 완전하게 수행하는 회로이다.
홀수·짝수 여부 판별이나 자리올림을 무시한 단순 덧셈은 전가산기의 기능과 무관하다.

여러 단말장치가 하나의 통신회선을 공유하여 각자의 데이터를 전송할 수 있게 하는 기법은 다중화(Multiplexing)이다.
CRC, LRC, FEC는 모두 전송 중 발생한 오류를 검출·정정하기 위한 기법으로, 회선을 공유시키는 목적과는 다르다.

잡음이 없는 채널의 나이퀴스트 채널용량은 $C = 2B\log_2 M$이며, 여기서 $M$은 변조 심벌당 상태 수이다.
BPSK는 심벌당 1비트($M=2$)를 전송하므로 $4800 = 2B\log_2 2 = 2B$가 되어, 필요한 주파수대역폭은 $B = 2400\,\mathrm{Hz}$이다.

데이터그램 교환방식과 가상회선 교환방식은 모두 데이터를 일정 크기의 패킷 단위로 나누어 전송하는 패킷교환망에서 사용하는 경로 설정 기법이다.
회선교환망은 통신 시작 전 물리적 전용 경로를 설정하는 방식이므로 두 방식과는 개념이 다르다.

성형(Star) 토폴로지는 각 단말이 중앙 노드까지 개별 케이블로 연결되므로 버스형 등에 비해 오히려 많은 양의 케이블이 필요하다.
중앙에 장애가 없는 한 각 노드가 독립적으로 동작해 자율성이 크다는 설명은 옳다.
네트워크 전단시설(허브 등)을 중앙에 집중 배치할 수 있다는 설명도 옳다.
아크넷·토큰링·이더넷 등이 실제로 물리적 성형 배선을 활용한다는 설명도 옳다.
따라서 케이블 소요량이 적다는 설명이 옳지 않다.

프로토콜의 3요소 중 의미(Semantics)는 각 신호(비트 패턴)가 실제로 무엇을 뜻하는지를 규정하며, 상호협상 절차와 오류 처리를 위한 제어정보의 의미도 여기에 포함된다.
구문(Syntax)은 데이터의 형식·구조·부호화 방식을 규정한다.
동기(Timing)는 전송 속도와 순서 등 시간적 요소를 규정한다.

PPP는 프레임 경계 구분에 특수 문자(바이트) 방식을 사용하는 문자(바이트) 중심 프로토콜이다.
SDLC는 HDLC의 원형이 된 비트 중심 프로토콜이다.
X.25의 링크 계층(LAPB)은 HDLC 기반의 비트 중심 프로토콜이다.
HDLC는 대표적인 비트 중심 프로토콜이다.

HDLC I-프레임의 P/F 비트는 해당 프레임이 명령(Command)인지 응답(Response)인지에 따라 의미가 달라진다.
명령 프레임에서는 폴(Poll) 비트로, 응답 프레임에서는 파이널(Final) 비트로 해석된다.

N계층에서 만든 패킷(헤더+데이터) 전체가 N-1계층 패킷의 데이터 부분에 그대로 담기는 구조를 캡슐화(Encapsulation)라고 한다.
서비스, 인터페이스, 대등 프로세스는 계층 간 통신 방식이나 관계를 설명하는 개념으로 이 정의와는 다르다.

OSI 모델의 상위 3개 계층(세션·표현·응용)만이 TCP/IP의 응용계층 하나로 표현되며, 전송계층은 TCP/IP에서도 별도의 계층으로 존재한다.
따라서 상위 4개 계층이 응용계층으로 표현된다는 설명은 옳지 않다.
TCP/IP가 OSI 참조모델보다 먼저 개발되었다는 설명은 옳다.
두 모델의 계층 구조가 정확히 대응되지 않는다는 설명도 옳다.
OSI는 7계층, TCP/IP는 4계층 구조라는 설명도 옳다.

ISDN 기본 인터페이스(BRI)의 $2B+D$ 채널 구조는 $64\,\mathrm{kbps}$인 B채널 2개와 $16\,\mathrm{kbps}$인 D채널 1개로 구성된다.
합산하면 $2\times64+16 = 144\,\mathrm{kbps}$의 전송용량이 된다.

BGP는 인터넷 상의 자율시스템(AS) 간 경로를 교환하는 외부 라우팅 프로토콜로 WAN·인터넷 규모에서 사용되며, LAN에서 쓰이는 프로토콜이 아니다.
CSMA/CD는 이더넷 등 LAN의 매체접근제어 방식이다.
Token Ring은 링형 LAN의 매체접근제어 방식이다.
ALOHA는 무선 패킷망에서 출발한 임의접속 방식으로, LAN 매체접근제어 방식의 기초가 되었다.

CDMA는 이동통신(셀룰러) 접속 방식으로, 가정 내 기기 간 통신을 위한 홈네트워킹 기술이 아니다.
블루투스는 근거리 무선 홈네트워킹 기술이다.
무선LAN(IEEE 802.11)도 홈네트워킹에 널리 쓰인다.
지그비(Zigbee)는 저전력 센서·가전 제어용 홈네트워킹 기술이다.

인터네트워크는 서로 다른 네트워크들을 있는 그대로 연결해 데이터 경로를 제공하는 것이 목적이며, 개별 네트워크의 내부 구조 자체를 임의로 변형하는 것은 요구사항이 아니다.
물리 계층과 링크 제어 연결을 통한 네트워크 간 링크 제공은 인터네트워킹의 기본 요구사항이다.
서로 다른 네트워크 간 경로 배정과 데이터 전달을 지원해야 한다는 것도 요구사항이다.
여러 네트워크·게이트웨이 사용 현황과 상태정보 유지, 요금계산 서비스 제공도 요구사항에 포함된다.

VoIP에서 QoS를 보장하기 위한 대표 기술로는 자원을 사전 예약하는 RSVP, 트래픽을 클래스별로 차등 처리하는 DiffServ, 레이블 기반 경로로 트래픽을 관리하는 MPLS가 있다.
제시된 'VRRR'은 이러한 QoS 보장 기술에 해당하지 않는다.

ADSL·SDSL·HDSL·VDSL 중 전송속도가 가장 빠른 방식은 VDSL로, 짧은 구간에서 수십 Mbps급의 고속 전송이 가능하다.
ADSL·HDSL·SDSL은 상대적으로 낮은 속도 대역에서 동작한다.

주파수가 낮은 쪽부터 음성전화(POTS) → 역방향(Upstream) → 순방향(Downstream) 순으로 놓이는 CAP 방식의 배치가 옳다.
그림은 주파수 축을 따라 세 대역이 서로 겹치지 않게 늘어서 있고 오른쪽으로 갈수록 폭이 넓어진다. 가장 낮고 좁은 ㉮가 4kHz 이하의 음성전화 대역, 그 위 ㉯가 상향, 가장 넓은 ㉰가 하향이다 — 하향 속도가 상향보다 훨씬 커야 하므로 순방향 대역이 가장 넓게 잡힌다.
CAP는 상·하향 대역을 통째로 나눠 쓰는 단일 반송파 방식이고, DMT는 4.3125kHz 간격의 다수 서브캐리어로 잘게 나눠 쓰는 다중 반송파 방식이다. DMT로 제시된 배치들은 음성전화를 가장 높은 대역에 두거나 상·하향 순서를 뒤바꿔 놓아 실제 대역 배치와 맞지 않는다.
대역 구획은 출제 당시(2015년) ADSL 기준이다.

정보통신시스템의 신뢰도 계획에서는 통상 보전성(유지보수 용이성), 확실성(정확한 동작), 보안성 등을 주요 고려 요소로 삼는다.
'반복성'은 이러한 신뢰도 계획의 표준적인 고려 항목으로 다루어지지 않는다.

무선LAN(WLAN)의 매체접근제어(MAC) 알고리즘은 충돌을 사전에 회피하는 방식인 CSMA/CA이다.
유선 이더넷의 CSMA/CD는 충돌을 사후에 감지하는 방식이지만, 무선 매체에서는 충돌 감지가 어려워 회피 방식인 CSMA/CA가 사용된다.

TMN(전기통신관리망) 구성요소 중 MD(Mediation Device, 매개장치)는 운영체제(OS)와 망요소(NE) 사이에서 프로토콜 변환, 경보 임계값 설정, 통신 속도 제어 등의 기능을 수행한다.
OS는 관리 기능을 총괄하는 운영체제, NE는 관리 대상 망요소, DCN은 데이터통신망을 의미해 이 기능과는 역할이 다르다.

VPN(가상사설망)은 공중망 위에 암호화된 터널을 구성해 통신을 보호하는 네트워크 보안 기술이다.
스니핑·스푸핑·DoS는 모두 네트워크를 위협하는 공격 기법이므로 보안 기술로 볼 수 없다.

두 전극(Anode, Cathode) 사이의 유기물층에 전기장을 가해 스스로 발광하는 소자는 OLED(유기발광다이오드)이다.
CRT는 전자빔으로 형광체를 발광시키고, PDP는 플라즈마 방전을, TFT-LCD는 액정의 빛 투과율 제어를 이용하므로 발광 원리가 다르다.

휴대형 정보단말기는 휴대성을 위해 부품의 소형화가 요구되며, '부품의 대형화'는 이러한 특성과 반대된다.
대용량 메모리 IC는 휴대형 단말기의 저장 용량 확보를 위한 특성이다.
저전력 RF 부품 기술은 배터리 사용 시간을 늘리기 위한 특성이다.
고용량 전지 역시 휴대형 단말기에 요구되는 특성이다.

운영체제(OS)의 주요 기능은 메모리관리, 잡(job) 관리, 통신제어 등 시스템 자원을 관리·제어하는 것이다.
'범용라이브러리'는 응용 프로그램 개발을 지원하는 소프트웨어 자원으로, 운영체제 고유의 기능에는 해당하지 않는다.

DSU(Digital Service Unit)는 유니폴라 신호를 바이폴라 신호로 변환하는 디지털 모뎀으로, 벨시스템의 DDS(Digital Data System) 회선에서 사용되며 송수신 구간 앞단에 위치해 원거리 디지털 전송을 가능하게 한다.
다만 T1/E1 회선 간의 타이밍(동기)을 보정하는 기능은 DSU의 역할이 아니며, 이는 CSU(Channel Service Unit) 등 별도 장치가 담당하는 기능이므로 해당 설명은 옳지 않다.

광통신에서는 서로 다른 파장의 광신호를 하나의 광섬유에 함께 실어 전송하는 WDM(파장분할다중화)이 대표적으로 사용된다.
FDM은 주파수 대역을, TDM은 시간을, CDM은 코드를 이용해 다중화하는 방식으로, 광신호 고유의 파장 특성을 직접 이용하는 방식은 아니다.

FDM은 각 채널 사이에 가드밴드(Guard Band)를 두어 혼신을 막지만, 그 완충 대역만큼 실제 신호 전송에 쓰이지 않는 부분이 늘어나므로 대역폭 활용 효율은 오히려 낮아진다.
1,200보오 이하의 저속 비동기 신호에 주로 쓰이고 자체가 모뎀 기능을 겸해 별도 모뎀이 필요 없으며 구조가 간단하고 가격이 저렴하다는 점은 FDM의 옳은 특징이다.

여러 단말기가 한 대의 모뎀을 나누어 쓰는 모뎀 공동이용기는 호스트(중앙장치)가 각 단말에 순차적으로 송신 여부를 묻는 폴(Poll) 방식으로 회선 사용 순서를 제어한다.
포트 공동이용기는 여러 회선을 하나의 호스트 포트에 연결하는 장치, 포트 선택기는 다수의 포트 중 하나를 선택해 연결하는 장치로, 폴링에 의한 제어와는 성격이 다르다.

가상회선 방식에서 전역 주소(Global Addressing)는 호출(연결) 설정 단계에서 송신지와 수신지를 특정하기 위해 필요한 것으로, 송신지에서만 필요한 것이 아니라 목적지 주소도 함께 요구된다.
데이터그램 방식이 네트워크층의 기술이라는 점과 가상회선 원거리망에 트래픽을 전달하는 교환기가 존재한다는 점은 옳은 설명이다.

그물형(Mesh) 토폴로지에서 노드 수가 $n$개일 때 필요한 링크 수는 $\dfrac{n(n-1)}{2}$로 계산한다.
노드가 10개이면 $\dfrac{10\times9}{2}=45$이므로 링크는 45개가 필요하다.

사내 인터넷 구내망(LAN)을 이용해 IP 기반으로 음성 통화를 처리하는 교환 설비는 IP-PBX이다.
기존 PBX는 아날로그·디지털 전용회선을 사용하는 교환기이고, ISDN-PBX는 ISDN 회선을 이용하는 방식으로 인터넷 구내망을 통한 음성 서비스와는 방식이 다르다.

중계선 효율은 $\dfrac{\text{운반한 호량(Erl)}}{\text{중계선 수}}\times100$으로 구한다.
$\dfrac{5}{20}\times100=25$이므로 이 중계선의 효율은 25%이다.

화상통신 회의시스템은 화상·음성 정보를 주고받는 단말기, 이를 원거리로 실어 보내는 전송로, 여러 신호를 하나의 회선에 실어 보내는 다중화기 등으로 구성되며, 컴퓨터 센터 시스템은 이 기본 구성에 포함되지 않는다.
단말기는 카메라·모니터·코덱 등을 통해 영상과 음성을 입출력하고, 전송로는 이 신호를 상대측 회의 장소까지 실어 나르는 통신망 역할을 한다.
다중화기는 영상·음성·데이터 등 여러 신호를 하나의 전송 채널로 합쳐 전송 효율을 높이는 필수 장치인 반면, 컴퓨터 센터 시스템은 별도의 전산 자원 관리 개념이라 화상회의 고유의 기본 구성요소로 다루지 않는다.

화상전화·화상회의 같은 대화형(Dialogue) 멀티미디어 응용은 양방향 실시간 통신이 이루어져야 하므로 대칭적(Symmetric) 성격을 가지며, 비대칭 응용이라는 설명은 옳지 않다.
생성된 데이터가 지연 없이 일정 시간 내에 전송되어야 하고 압축·복원이 동시에 이루어져야 한다는 특징은 대화형 응용의 옳은 설명이다.

자유공간 전송손실은 $L_{fs}[\mathrm{dB}] = 20\log_{10}d + 20\log_{10}f + 32.44$ (d: km, f: MHz) 공식으로 구한다.
$d=2\,\mathrm{km}$, $f=10{,}000\,\mathrm{MHz}$를 대입하면 $20\log_{10}2 + 20\log_{10}10000 + 32.44 = 6.02+80+32.44$
계산하면 전송경로 손실은 약 118.5[dB]이다.

데이터 버스트를 보내기 전에 사전에 시간대역(슬롯)의 사용을 예약하고, 할당받은 시간대역에 맞춰 버스트를 송신하는 방식은 R-ALOHA(Reservation ALOHA)이다.
순수 ALOHA(P-ALOHA)와 슬롯 ALOHA(S-ALOHA)는 예약 없이 임의의 시점(또는 정해진 슬롯 시작점)에 송신을 시도하는 방식이라는 점에서 차이가 있다.

인공위성 궤도는 고도에 따라 저궤도(LEO), 중궤도(MEO), 정지궤도(GEO) 등으로 분류되며, '임의궤도(Random Earth Orbit)'라는 궤도 분류는 존재하지 않는다.

좌우 두 눈의 시차(양안시차)와 두 눈이 한 점에 초점을 맞추는 폭주(Vergence) 현상을 이용해 입체감을 구현하는 TV는 3DTV이다.
HDTV·SDTV는 해상도 차이에 따른 분류, IPTV는 IP망을 통한 전송 방식에 따른 분류로 입체시와는 관련이 없다.

이동 중에도 고품질 음성·영상 서비스를 제공하는 대표적인 이동형 멀티미디어 방송은 DMB(Digital Multimedia Broadcasting)이다.
HDTV는 고정형 고화질 방송, TRS는 무선 그룹통신 시스템, IS-95C는 CDMA 이동통신 규격으로 이동형 멀티미디어 방송 서비스 자체를 가리키는 명칭은 아니다.

단순 전송 기능에 정보의 축적·가공·변환 등 부가가치를 더해 제공하는 통신망은 VAN(Value Added Network, 부가가치통신망)이다.
DSU는 디지털 회선용 신호변환 장치, LAN은 근거리통신망, MHS는 메시지 처리 시스템으로 각각 성격이 다르다.

MPLS는 레이블 스위칭으로 헤더(라우팅) 처리 부담을 줄여 기존 라우터보다 대용량·고속 전달이 가능하도록 하는 기술이므로, 헤더처리 오버헤드가 증가한다는 설명은 옳지 않다.
교환기능과 제어기능의 분리, 레이블을 이용한 서비스등급 부여와 QoS 제공, 레이블 터널링을 통한 VPN 구현은 MPLS의 실제 특징이다.

표본화된 신호를 수신측에서 복원할 때 표본 펄스가 유한한 폭(구경)을 가지기 때문에 원신호의 진폭과 위상이 미세하게 왜곡되는 현상을 개구 효과(Aperture effect)라 한다.
양자화 잡음은 양자화 과정에서 발생하는 오차, 페이딩과 도플러 효과는 무선 전파 환경에서 나타나는 현상으로 표본화·복원 과정의 왜곡과는 원인이 다르다.

PCM-32채널(E1) 방식은 음성 1채널당 8비트로 부호화하며, 초당 8,000회 표본화하므로 표본화 주기는 $\dfrac{1}{8000}=125\,\mu s$이다.

PSK(위상편이변조)는 디지털 신호에 따라 반송파의 위상을 변화시키는 변조 방식이며, 반송파의 주파수를 바꾸는 것은 FSK(주파수편이변조)의 방식이므로 해당 설명은 옳지 않다.
복조 시 동기 검파방식을 사용하고 전송로 레벨 변동과 오류 확률이 적어 중간 속도의 데이터 전송에 이용된다는 점은 PSK의 옳은 특징이다.

Shannon의 채널용량 공식 $C=B\log_2(1+S/N)$에 따르면 채널용량을 늘리려면 대역폭(B)을 늘리거나 신호대잡음비(S/N)를 높여야 하므로, 대역폭을 줄여야 한다는 설명은 옳지 않다.
채널용량을 통신용량이라 부르며 단위로 [bps]를 쓰는 점, 수신측 정보량이 상호정보량의 최대치라는 점, 잡음이 있는 채널에서 Shannon 공식을 사용한다는 점은 옳은 설명이다.

전압비로 나타내는 잡음레벨은 $20\log_{10}\dfrac{V_{signal}}{V_{noise}}$로 구한다.
$20\log_{10}\dfrac{55}{0.055}=20\log_{10}1000=20\times3=60$이므로 잡음레벨은 60[dB]이다.

최대 100[MHz] 대역까지 지원하며 비차폐(Unshielded) 형태로 제작되는 EIA-568 규격은 Category5 또는 5e이다.
Category6은 250[MHz], Category6A는 500[MHz], Category7은 600[MHz]급까지 지원해 100[MHz]급 규격과는 구분된다.

잡음이 없는 채널에서 M진(M-ary) 신호를 전송할 때 최대 전송률을 나타내는 나이퀴스트 공식은 $C = 2B\log_2 M$이다.
대역폭 B에 진수 M의 로그값을 곱한 뒤 2배 하는 형태로, 신호대잡음비(S/N)를 포함하는 섀넌의 공식과는 구분된다.

광섬유 코어 내에서 빛(광에너지)이 실제로 전파되는 속도인 군속도는 $v_g = \dfrac{c}{n}$로 나타내며, 여기서 $c$는 진공 중 광속, $n$은 코어의 굴절률이다.
따라서 군속도는 코어 굴절률에 반비례하며, 굴절률이 클수록 매질 내 전파속도는 느려진다.

HDLC 프로토콜에서 국(스테이션) 사이에 주고받는 데이터 전송 단위는 프레임(Frame)이다.
데이터그램·패킷은 네트워크층(3계층)에서 쓰이는 용어이고, 비트는 물리적 전송 단위일 뿐 HDLC가 정의하는 전송 구조 단위는 아니다.

HDLC 프레임의 제어부는 용도에 따라 감시형식(S-frame), 비번호제형식(U-frame), 정보전송형식(I-frame)의 세 가지로 구성되며, '응답형식(R-frame)'이라는 형식은 존재하지 않는다.

문자동기방식은 데이터블록 앞에 동기용 제어코드 SYN과 시작을 알리는 STX를 두고, 오류검출을 위한 BCC를 사용하는 방식이다.
데이터 전송의 끝은 별도의 'END' 신호가 아니라 ETX(End of Text) 제어코드로 표시하므로, 'END' 제어신호를 사용한다는 설명은 옳지 않다.

맨체스터 부호화는 1비트를 표현하는 데 반드시 한 번의 전위 천이를 포함시키므로, 심볼(전송)률이 비트율의 2배가 된다.
$4{,}800\,\mathrm{bps}\times2=9{,}600$이므로 심볼률은 9,600[symbols/sec]이고, 이때 필요한 대역폭도 이와 같은 9,600[Hz] 수준이 된다.

네트워크의 대표적인 구성 형태(토폴로지)로는 성형(Star), 버스형(Bus), 링형(Ring), 트리형, 망형(Mesh) 등이 있으며, '셀형(Cell)'은 일반적으로 분류되는 네트워크 토폴로지에 해당하지 않는다.

IP 헤더는 버전(Version), 헤더길이, 전체길이, TTL, 프로토콜, 발신지·수신지 IP 주소 등으로 구성된다.
'긴급 포인터(Urgent Pointer)'는 IP가 아니라 TCP 헤더에 포함되는 필드이므로 IP 헤더 구조에 해당하지 않는다.

UDP는 연결설정 없이 데이터를 보내고 상태 정보를 유지하지 않는 비연결형·비신뢰성 프로토콜로, 헤더 구조가 단순해 TCP보다 오버헤드가 작다.
따라서 TCP에 비해 오버헤드의 크기가 크다는 설명은 옳지 않다.

VLAN은 물리적인 배치와 상관없이 논리적으로 그룹을 나누어 브로드캐스트 도메인을 분리함으로써 불필요한 브로드캐스트 트래픽 확산을 막는 기술이다.

셀렉팅 방식은 주국(호스트)이 특정 부국을 지정해 Select 신호를 보내고, 해당 부국이 수신 준비가 되면 Hold 응답으로 데이터를 받는 Select-Hold 절차로 이루어진다.
Roll-Call-Polling은 폴링 방식, Point-to-Point·Multi-Point는 회선 연결 형태를 나타내는 용어로 셀렉팅 절차 자체와는 구분된다.

짝수 패리티 해밍코드에서 수신된 $0011011$(왼쪽부터 1~7번 비트)의 패리티 비트를 검사하면 6번째 비트 위치에 오류가 있는 것으로 확인된다.
패리티 비트(1,2,4번)로 각 검사그룹의 짝수 패리티를 확인하면 2번·4번 검사에서 불일치가 나오고 1번 검사는 일치하므로, 오류 위치는 $4+2=6$번 비트로 특정된다.
6번째 비트를 반전시켜 정정하면 0011001이 정정된 코드가 된다.

연속된 오류를 되돌려보낼 역방향 채널이 없거나 왕복 지연시간이 긴 위성통신 환경에서는 재전송 요청 없이 수신측이 스스로 오류를 정정하는 전진오류수정(FEC) 방식이 적합하다.
ARQ 계열(Adaptive ARQ)이나 Piggyback 방식은 수신측이 송신측으로 확인응답(ACK/NAK)을 보내야 하므로 역방향 채널이 필수적이어서 이 조건에는 맞지 않는다. BCC는 오류를 검출하기 위한 블록검사문자로, 오류 정정 방식 자체가 아니다.

서로 다른 데이터 표현 형식을 하나의 공통 형식으로 변환하고 압축·암호화 기능을 담당하는 계층은 표현계층(Presentation Layer)이다.
세션계층은 응용 프로세스 간 대화(세션)의 시작·유지·종료를 관리한다.
전송계층은 종단 간 신뢰성 있는 데이터 전달을 담당한다.
네트워크계층은 경로 설정과 라우팅을 담당한다.

여러 I/O 모듈의 인터럽트를 CPU가 하나씩 순서대로 확인하는 소프트웨어 폴링 방식은 프로그램이 각 장치의 상태 레지스터를 차례로 검사해야 하므로 확인에 걸리는 시간이 가장 길다.
데이지 체인이나 버스 중재, 다수 인터럽트 선 방식은 하드웨어적으로 우선순위나 요청원을 식별하므로 소프트웨어 폴링보다 빠르게 처리된다.

비동기 인터페이스는 일정한 클록 신호에 맞추어 동기를 맞추는 방식이 아니라, 문자(또는 프레임) 단위로 시작(Start) 비트와 정지(Stop) 비트를 붙여 송수신 타이밍을 맞추는 방식이므로 해당 설명은 옳지 않다.
동기를 맞추는 신호가 시작·정지 비트라는 점, 송수신 장치 간 속도 차가 클 때 사용된다는 점, 직렬 데이터 전송에 주로 쓰인다는 점은 모두 비동기 인터페이스의 특징으로 맞는 설명이다.

500가지의 색상을 구분해 표현하려면 $2^n \geq 500$을 만족하는 최소 비트 수가 필요하다.
$2^8 = 256 < 500$이므로 8비트로는 부족하고, $2^9 = 512 \geq 500$이므로 9비트가 있어야 500가지 색상을 모두 표현할 수 있다.

2의 보수 뺄셈은 빼는 수 B를 1의 보수로 반전한 뒤 1을 더해 덧셈으로 바꾸는 것이므로 $A + \overline{B} + 1$ 이 된다.
$A - B = A + (-B)$ 이고, 2의 보수 표현에서 $-B = \overline{B} + 1$ 이다. 덕분에 뺄셈기를 따로 두지 않고 가산기 하나로 덧셈과 뺄셈을 모두 처리할 수 있다.
실제 회로에서는 B의 각 비트를 XOR 게이트로 반전시키고, 그 제어신호를 최하위 자리의 캐리 입력 $C_{in}=1$ 로도 함께 넣어 $+1$ 을 만든다.
1의 보수만 더하면 결과가 1 모자라서, 최상위에서 나온 올림수를 최하위에 되돌려 더하는 보정이 따로 필요하다.
빼는 수 B가 식에 들어가지 않거나 뺄셈 기호가 그대로 남아 있는 형태는 뺄셈을 가산으로 바꾼 것이 아니다.

운영체제의 자원관리 기능은 기억장치·프로세스(프로세서)·파일·입출력장치 등 컴퓨터 시스템의 실제 자원을 배분하고 관리하는 기능을 가리킨다.
기억장치 관리, 프로세스 관리, 파일 관리는 각각 특정 자원을 대상으로 하는 자원관리 기능이지만, 시스템 관리는 특정 자원이 아니라 운영체제 전반의 운용·감시를 포괄하는 개념이어서 자원관리 항목으로 분류되지 않는다.

언어번역 프로그램은 원시 프로그램을 다른 형태의 프로그램으로 바꾸는 소프트웨어로, 어셈블러·컴파일러·제너레이터(생성기)가 이에 속한다.
Supervisor(감독 프로그램)는 운영체제의 제어 프로그램으로서 작업 스케줄링과 자원 관리를 담당할 뿐 언어를 번역하는 기능은 없으므로 언어번역 프로그램에 속하지 않는다.

원시 프로그램(Source Program)을 컴파일러 등의 번역기가 기계어로 번역한 결과물이 목적 프로그램(Object Program)이다.
컴파일러와 로더는 번역이나 적재를 수행하는 프로그램 자체이지 번역의 결과물이 아니며, 원시 프로그램은 번역되기 전의 코드이다.

레지스터에 4와 7을 넣은 뒤 7에서 4를 빼므로 결과는 3이다.
첫 줄에서 카운터 레지스터에 4를, 둘째 줄에서 dx에 7을 넣는다(원문 첫 줄은 cs로 인쇄돼 있으나 셋째 줄에서 빼는 대상이 cx이므로 cx ← 4로 읽는다).
셋째 줄 sub dx, cx 는 $dx \leftarrow dx - cx$ 를 뜻하므로
$dx = 7 - 4 = 3$
결과가 저장되는 곳은 앞쪽 피연산자인 dx이고, 최종 값은 3이다.

지문이 설명하는 것은 다음에 인출할 명령어의 주소를 담고 있는 프로그램 카운터(PC)이다.
명령어를 인출하고 나면 PC의 값은 자동으로 1 또는 명령어 길이만큼 증가해 다음 명령어를 가리키고, 분기 명령이 실행되면 그 목적지 주소로 갱신된다 — 지문이 든 두 동작이 모두 PC의 특징이다.
명령 레지스터(IR)는 인출해 온 명령어 자체를 담아 해독기로 넘기는 곳이지 주소를 담지 않는다.
누산기는 연산의 피연산자와 중간 결과를 담아 두는 레지스터다.
기억장치 버퍼 레지스터는 주기억장치와 주고받는 데이터를 잠시 담는 곳이다.

연산 중 오버플로가 발생했을 때 정상적인 명령 흐름을 멈추고 미리 정해진 고정된 기억장소로 강제 이동시켜 해당 상황을 처리하게 하는 기능을 트랩(Trap)이라 한다.
서브루틴 호출이나 분기는 프로그램이 스스로 지정한 명령에 의해 이동하는 것이고, 인터럽트는 일반적으로 외부(또는 하드웨어) 요인에 의한 이벤트 처리이므로, 연산 오류 시 고정 위치로 전환되는 이 상황은 트랩으로 구분한다.

정보통신공사업자의 품위 유지와 기술 향상, 시공방법 개량 등 공사업의 건전한 발전을 위하여 주무장관의 인가를 받아 설립되는 법정 단체는 정보통신공사협회이다.
정보통신진흥협회나 정보통신기술협회, 정보통신공제조합은 각각 정보통신 진흥·표준화·공제사업 등 다른 목적의 별도 기관으로, 공사업자 단체로서의 설립 근거가 다르다.
※ 출제 당시(2015년) 기준의 소관 부처 명칭에 따른 설명이며, 현재는 부처 명칭이 변경되었다.

방송통신설비의 기술기준에 관한 규정에서 선로설비는 전송매체로 제작된 선조·케이블 등과 이를 수용·접속하기 위해 설치하는 관로·통신터널·배관·맨홀·전주·배선반 등과 그 부대설비를 말한다.
따라서 관로, 전주, 배선반은 선로설비에 해당하지만 분배장치는 이 정의에 열거되어 있지 않으므로 선로설비가 아니다.
※ 출제 당시 기준의 정의에 따른 설명이다.

보편적 역무 제공 사업자를 지정할 때는 해당 사업자의 기술적 능력, 보편적 역무의 요금 수준과 사업 규모 등을 종합적으로 고려한다.
보편적 역무의 가입자 수는 지정 여부를 판단할 때의 고려사항으로 규정되어 있지 않으므로 해당하지 않는다.

선로설비의 회선 상호간, 회선과 대지간, 회선의 심선 상호간 절연저항은 직류 500볼트 절연저항계로 측정하여 10메가옴 이상이어야 한다는 것이 방송통신설비의 기술기준에서 정한 값이다.
※ 출제 당시 기준의 수치이며, 적용 시에는 최신 고시를 확인해야 한다.

방송통신설비의 기술기준에서 정한 전력유도 방지조치 기준은 다음과 같다.
이상시 유도위험전압 : 650볼트 초과(다만 고장시 전류제거시간이 일정 기준 이상인 경우에는 더 낮은 값을 적용한다)
상시 유도위험종전압 : 60볼트 초과
기기 오동작 유도종전압 : 15볼트 초과
잡음전압 : 0.5밀리볼트 초과
따라서 상시 유도위험종전압을 50볼트 초과로 제시한 설명이 기준과 맞지 않는 잘못된 항목이다.
※ 출제 당시 기준의 수치이며, 적용 시에는 최신 고시를 확인해야 한다.

통신공동구에는 그 유지·관리를 위하여 조명시설, 환기시설, 배수시설, 소방시설, 접지시설 등의 부대설비를 갖추도록 규정하고 있다.
고인 물을 모으는 집수시설은 부대설비 항목으로 규정되어 있지 않으며, 배수와 관련해서는 물을 빼내는 배수시설이 요구된다.
※ 출제 당시 기준의 규정에 따른 설명이다.

정보통신망 이용촉진을 위해 주무장관이 하는 활동은 표준 제정·고시, 관련 기술·기기에 관한 정보의 체계적 관리, 연구기관을 통한 기술지도 지원 등 망의 보급과 기술 기반 조성에 관한 사항이다.
이용자의 개인정보를 수집하여 관리하는 것은 이용촉진 정책과 무관하며 오히려 개인정보 보호 관점에서 규제 대상이 되는 행위이므로 해당하지 않는다.

공사업자는 공사현장의 시공관리 및 기술상의 관리를 위해 정보통신기술자를 1명 이상 배치해야 하며, 배치된 기술자는 발주자 승낙 없이 임의로 현장을 이탈할 수 없다. 발주자는 기술자의 업무수행능력이 현저히 부족하면 교체를 요청할 수 있다.
다만 공사가 중단된 기간에는 현장에 관리할 시공 행위 자체가 없으므로 기술자를 계속 상주시켜야 한다는 설명은 옳지 않다.

정보통신설비의 보전을 위해 예비기기를 설치할 때는 해당 설비가 고장 났을 때 서비스에 미치는 영향인 설비의 중요도, 고장발생률, 장애 발생 시 정상화까지 걸리는 복구소요시간 등 신뢰성·운용 측면의 요소를 고려한다.
설비의 설치비용은 예산·경제성에 관한 사항으로, 보전 목적의 예비기기 설치 시 고려 대상으로 규정된 항목은 아니다.

감리원은 설계도서와 관련 규정에 맞게 공사를 감리해야 하고, 설계도서를 작성한 자는 그 도서에 서명 또는 기명날인해야 하며, 공사를 설계하는 자는 기술기준에 적합하게 설계해야 한다는 것은 모두 옳은 설명이다.
다만 발주자가 용역업자에게 설계를 발주하면서 그 소속 기술자만으로 감리업무까지 수행하게 해야 한다는 설명은 설계·감리 분리와 감리의 독립성 취지에 어긋나므로 옳지 않다.
※ 출제 당시 기준의 규정에 따른 설명이다.
