▣ CVCF는 무엇을 뜻하는지를 쓰시오. 정전압 정주파수장치

▣ UPS장치는 어떤 장치인지 우리말 명칭을 쓰시오. 무정전 전원장치

▣ 자동화재탐지설비 공사완공시 현장시험방법 중 배선의 기능시험 종류 쓰시오

◦ 화재표시 작동시험

◦ 회로도통시험

◦ 공통선시험(7회선 이하는 제외)

◦ 동시작동시험(1회선은 제외)

◦ 회로저항시험

비중계, 스포이드, 절연저항계, 전류전압 측정계

▣ 자동화재탐지설비의 구성기기에 관한 설명이다. ( ) 안을 채우시오.

(1) ( P형 수신기 )라 함은 감지기 또는 발신기로 부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서 수신하여 화재의 발생을 해당 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

(2) ( R형 수신기 )라 함은 감지기 또는 발신기로 부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 해당 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

(3) ( R형 복합식 수신기 )라 함은 감지기 또는 발 신기 등으로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재 의 발생을 해당 소방대상물의 관계자에게 경보 하여 주고 제어기능을 수행하는 것을 말한다.

(4) ( 축적형 수신기 )는 축적시간 동안 지구표시 장치의 점등 및 주음향장치를 명동시킬 수 있 으며 화재신호 축적시간은 5초 이상 60초 이 내이어야 하고, 공칭축적시간은 10초 이상 60 초 이내에서 10초 간격으로 한다.

(5) ( 아날로그식 수신기 )는 아날로그식 감지기로 부터 출력된 신호를 수신한 경우 예비표시 및 화재표시를 표시함과 동시에 입력신호량을 표 시할 수 있어야 하며 또한 작동레벨을 설정할 수 있는 조정장치가 있어야 한다.

(6) ( 자동화재속보설비의 속보기 )라 함은 수동작 동 및 자동화재탐지설비 수신기의 화재신호와 연동으로 작동하여 관계자에게 화재발생을 경 보함과 동시에 소방관서에 자동적으로 전화망 을 통한 해당 화재발생 및 해당 소방대상물의 위치 등을 음성으로 통보하여 주는 것을 말한 다.

(7) ( P형 복합식 수신기 )라 함은 감지기 또는 P 형 발신기 등으로부터 발하여지는 신호를 직 접 또는 중계기를 통하여 공통신호로서 수신 하여 화재의 발생을 해당 소방대상물의 관계 자에게 경보하여 주고 자동 또는 수동으로 옥 내 ․ 외소화전설비, 스프링클러설비, 물분무소 화설비, 포소화설비, 이산화탄소소화설비, 할로 겐화합물소화설비, 분말소화설비, 배연설비 등 의 가압송수장치 또는 기동장치 등을 제어하 는 것을 말한다.

▣ 다음은 이산화탄소 소화설비에 대한 설명이다. ( ) 안에 알맞은 말을 넣으시오.

(1) 전역방출방식에 있어서는 ( 방호구역 )마다, 국소방출에 있어서는 ( 방호대상물 )마다 설치할 것

(2) 기동장치의 조작부 설치높이를 쓰시오. 바닥으로부터 높이 0.8~1.5m 이하

(3) 수동식기동장치의 타이머를 순간정지시키는 기능의 스위치(비상스위치)를 설치하는 목적은? 소화약제의 방출 지연

▣ 가스누설경보기에 관한 다음 각 물음에 답하시오.

(1) 수신 개시로부터 가스누설표시까지의 소요시간은 몇 초 이내이며, 지구등은 등이 켜질 때 어떤색 으로 표시되어야 하는가? 60초 이내, 황색

(2) 예비전원으로 사용하는 축전지의 종류는? 알칼리계 2차 축전지, 리튬계 2차 축전지 또는 무보수밀폐형 연축전지

(3) 예비전원의 용량에 대하여 간단히 쓰시오.

◦ 1회선용 : 감시상태를 20분간 계속한 후 유 효하게 작동되어 10분간 경보할 수 있는 용 량

◦ 2회로 이상 : 연결된 모든 회로에 대하여 감 시상태를 10분간 계속한 후 2회선을 유효하 게 작동시키고 10분간 경보할 수 있는 용량

(4) 경보기의 절연된 충전부와 외함간 및 절연된 선로간의 절연저항은 DC 500V 절연저항계로 측정한 값이 각각 몇 ㏁ 이상이어야 하는가?

◦ 절연된 충전부와 외함간 : 5㏁ 이상

◦ 절연된 선로간 : 20㏁ 이상

▣ 자동화재탐지설비의 R형 수신기에 대한 각 물음에 답하시오. (1) 실드선을 사용하는 목적을 쓰시오. 전자파의 방해 방지

(2) 실드선을 서로 꼬아서 사용하는 이유를 쓰시오. 자계를 서로 상쇄시키도록 하기 위하여

(3) 실드선의 종류 2가지를 쓰시오. 내열성 케이블, 난연성 케이블

(4) R형 수신기에서 사용하는 통신방식 중 PCM 변조방식에 대해서 쓰시오. 데이터를 전송하기 위해서 모든 정보를 0과 1 의 디지털데이터로 변환하여 8비트의 펄스로 변환시켜 통신선로를 이용하여 송수신하는 방 식

▣ 유도등에 대한 다음 각 물음에 답하시오.

(1) 통로유도등의 종류를 쓰시오. 복도통로유도등, 거실통로유도등, 계단통로유도등

(2) 피난구유도등의 표시면과 피난목적이 아닌 안내표시면이 구분되어 함께 설치된 유도등의 명칭은 무엇인지 쓰시오. 복합표시형 피난구유도등

(3) 피난구유도등과 복도통로유도등의 바탕색과 문자색은 무엇인지 쓰시오. ◦ 피난구유도등 : 녹색바탕에 백색문자◦ 복도통로유도등 : 백색바탕에 녹색문자

▣ 회로도통시험시 정상신호가 나타나지 않았을 경우의 원인

① 감지기회로의 단선

② 감지기회로의 단락

③ 감지기의 고장

④ 종단저항의 접속 불량

⑤ 종단저항의 누락

전류에 따라 빛을 발하는 방식으로 유사시 어두 운 상태에서 피난유도

(1) 장점

① 충전시간이 짧다.

② 기계적 강도가 강하다.

③ 과충방전에 강하다.

④ 온도특성이 양호하다.

⑤ 수명이 길다.

(2) 단점

① 가격이 고가이다.

② 단자전압이 낮다.

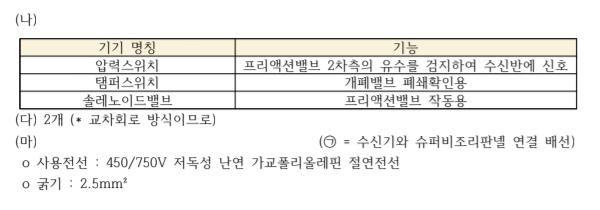

압력스위치, 탬퍼스위치

▣ 무선통신보조설비의 종류(방식) 3가지를 쓰고 간단히 설명하시오.

① 누설동축케이블 방식 : 동축케이블과 누설동축케이블을 조합한 것

② 안테나방식 : 동축케이블과 안테나를 조합한 것

③ 누설동축케이블과 안테나의 혼합방식 : 누설동축케이블방식과 안테나방식을 혼합한 것

▣ 정격전압이 220V인 비상용 발전기의 절연내력시험을 할 경우 시험전압과 시험방법을 쓰시오.

◦ 시험전압 : 500V

◦ 시험방법 : 권선과 대지 사이에 연속하여 10분간 가함

▣ 자동화재탐지설비에서 비화재보가 발생하는 원인과 방지대책에 대해 각각 4가지를 쓰시오.

<비화재보가 발생하는 원인>

◦ 표시회로의 절연불량

◦ 감지기의 기능 불량

◦ 수신기의 기능 불량

◦ 감지기가 설치되어 있는 장소의 온도변화가 급격한 것에 의한 것

<방지대책>

◦ 절연저항시험을 통해 불량개소를 검출하여 전선교환 등의 조치

◦ 감지기의 동작시험을 통해 불량감지기 교체

◦ 릴레이회로의 전류 ․ 전압을 회로시험기로 측정하고, 수신기 내부의 절연저항을 측정하여 불량개소 수리

◦ 열원억제 또는 감도가 둔한 감지기로 교체

▣ 소방시설에 사용하는 비상전원에는 감시기능과 제어기능이 있다. 감시기능과 제어기능에 대하여 간단히 설명하시오.

◦ 감시기능 : 비상전원으로 전원만 공급하고 특별한 조작은 하지 않고 대기상태에 있는 것

◦ 제어기능 : 각종 시험 및 조작을 하여 소방시설을 작동시키는 것

▣ 탬퍼스위치의 설치장소

① 주펌프의 흡입측에 설치된 개폐밸브

② 주펌프의 토출측에 설치된 개폐밸브

③ 고가수조와 수직배관 사이의 개폐밸브

④ 유수검지장치, 일제개방밸브의 1차측 개폐밸브

⑤ 유수검지장치, 일제개방밸브의 2차측 개폐밸브

⑥ 충압펌프의 흡입측에 설치된 개폐밸브

⑦ 충압펌프의 토출측에 설치된 개폐밸브

▣ 다음은 정온식 감지선형 감지기에 관한 사항이다. 다음 각 물음에 답하시오.

(1) 내화구조의 건축물에 1종 감지기를 설치할 경우에 감지구역의 각 부분과의 수평거리는 최대 몇 m인가? 4.5m

(2) 감지기 사이가 늘어지지 않도록 하기 위하여 어떤 장치를 사용하여 시공하여야 하는지 2가지를 쓰시오. 보조선, 고정금구

(3) 감지기의 굴곡반경은 몇 ㎝ 이상이어야 하는가? 5㎝

감지기의 단자부와 마감고정금구와의 설치간격의 기준은? 10㎝

(4) 분전반 내부에는 무엇을 이용하여 돌기를 바닥에 고정시키는가? 접착제

▣ 자동화재탐지설비의 발신기의 설치기준에 관한 ( ) 안을 완성하시오.

◦ 조작이 쉬운 장소에 설치하고 스위치는 바닥으로부터 ( 0.8 )m 이상 ( 1.5 )m 이하의 높이에 설치할 것

◦ 특정소방대상물의 ( 층 )마다 설치하되, 해당 소방대상물의 각 부분으로부터 하나의 발신기까지의 ( 수평거리 )가 25m 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40m 이상일 경우에는 추가로 설치하여야 한다.

◦ 발신기의 위치를 표시하는 표시등은 함의 ( 상부 )에 설치하되, 그 불빛은 부착면으로부터 15°이상의 범위 안에서 부착지점으로부터 ( 10 )m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 하여야 한다.

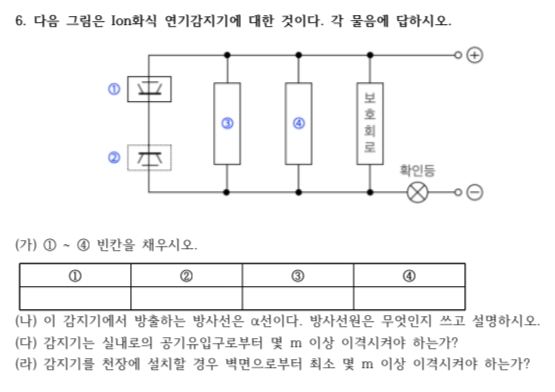

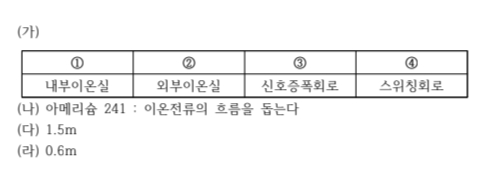

▣ 다음은 이온화식 연기감지기에 대한 것이다. 각 물음에 답하시오.

(1) 이 감지기에서 방출하는 방사선은 알파선이다. 방사선원은 무엇인지 쓰고 설명하시오.

아메리슘 241 : 이온전류의 흐름을 돕는다.

(2) 감지기는 실내로의 공기유입구로부터 몇 m 이상 이격시켜야 하는가? 1.5m 이상

(3) 감지기를 천장에 설치한 경우 벽면으로부터 최소 몇 m 이상 이격시켜야 하는가? 0.6m 이상

▣ 스프링클러설비 동력제어반의 설치기준에 의한 다음 각 사항에 대하여 쓰시오.

◦ 제어반 전면부의 색 : 적색

◦ 전면부의 표지 : 스프링클러설비용 동력제어반

◦ 외함의 두께와 재질 : 1.5㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것

▣ 무선통신보조설비의 무선기기접속단자 설치기준을 쓰 시오.

① 바닥으로부터 높이 0.8~1.5m 이하의 위치에 설 치할 것

② 지상에 설치하는 접속단자는 보행거리 300m 이내마다 설치하고, 다른 용도로 사용되는 접 속단자에서 5m 이상의 거리를 둘 것

③ 보호함의 표면에“무선기접속단자”라고 표시 한 표지를 할 것

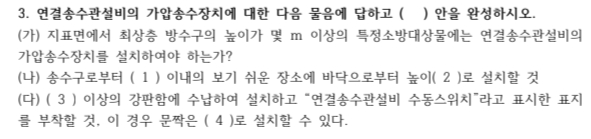

▣ 연결송수관설비의 가압송수장치에 대한 다음 물음에 답하고 ( ) 안을 완성하시오.

(1) 지표면에서 최상층 방수구의 높이가 몇 m 이상 의 특정소방대상물에는 연결송수관설비의 가압 송수장치를 설치하여야 하는가? 70m

(2) 송수구로부터 ( 5m ) 이내의 보기 쉬운 장소에 바닥으로부터 높이 ( 0.8m 이상 1.5m 이하 )로 설치할 것

(3) ( 1.5㎜ ) 이상의 강판함에 수납하여 설치하고 “연결송수관설비 수동스위치”라고 표시한 표지를 부착할 것. 이 경우 문짝은 ( 불연재료 ) 로 설치할 수 있다.

▣ 임피던스 미터의 용도 및 측정방법에 대하여 각각 3 가지를 쓰시오.

(1) 용도

① 저항 측정

② 인덕턴스 측정

③ 커패시턴스 측정

(2) 측정 방법

① 주파수 범위를 설정한다.

② 측정하고자 하는 부품의 양단에 탐침을 접촉 한다.

③ 임피던스를 측정한다.

▣ 예비전원으로 시설하는 발전기에서 부하에 이르는 전로가 있다. 발전기와 가까운 장소에 설치하여야 하는 기기의 명칭 4가지를 쓰시오.

① 개폐기 ② 과전류 차단기 ③ 전압계 ④ 전류계

▣ 피난구 유도등에는 적색 LED와 녹색 LED가 설치되어 있다. 평상시 적색 LED가 점등되었다면 이는 무엇을 뜻하는가?

비상전원의 불량

▣ 광전식 분리형 감지기의 공칭감시거리

• 분리형의 경우 공칭감시거리는 (5미터 ) 이상 (100미터 ) 이하로 하며 ( 5미터 ) 간격으로 한다.

▣ 복구스위치를 눌러도 화재표시등과 지구표시등이 소 등되지 않는 경우

① 복구스위치 배선 불량

② 릴레이 자체 불량

③ 릴레이배선 불량

④ 화재표시등 및 지구표시등 배선 불량

▣ 다음은 피난구유도등 설치 제외장소에 대한 것이다. ( ) 안에 알맞은 답을 쓰시오.

• 바닥면적이 ( 1000㎡ ) 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구(외부의 식별이 용이한 경우에 한한다)

• 거실 각 부분으로부터 쉽게 도달할 수 있는 출입구

• 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 ( 20m ) 이하이고 비상조명등과 유도표지가 설치된 거실의 출입구

• 출입구가 3 이상 있는 거실로서 그 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 ( 30m ) 이하인 경우에는 주된 출입구 2개소외의 출입구(유도표지가 부착된 출입구를 말한다.) 다만, 공연장 ․ 집회장 ․ 관람장 ․ 판매시설 ․ 운수시설 ․ 숙박시설 ․ 노유자시설 ․ 장례식장의 경우에는 그러하지 아니하다.

전원은 전기가 정상적으로 공급되는 축전지 전기저장장치 또는 교류전압 옥낸간으로하고 전원가지의 배선은 전용으로할것

증폭기의 전면에는 주회로의 전원이 정상적인지 여부를 표시할수이는 표시등 및 전아계를 설치할것

증폭기에 비상전원이 부착된것으로하고 해당 비상전원용량은 무선통신설비를 유효하게 30분이상 작동시킬수있는것으로 할것

1.2MM 이상

1본 합성수지관 4미터 금속관 3.6미터8888888888

축전지의 자기방전을 보충함과 동시에 상용부하에 대한 전력공급은 충전기가 부담하도록 하되 충전기가 부담하기 어려운 일시적인 대전류부하는 축전지로 하여금 부담하게 하는 방식

충전기: 축전지의 자기방전을 보충함과 동시에 사용부하에 대한 전력공급을 부담

축전지: 충전기가 부담하기 어려운 일시적인 대전류부하를 부담

2개층 5제곱미터 이하

수증기

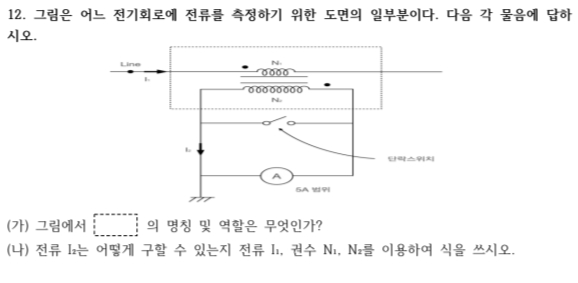

I2=N1/N2 *I1
