2020년 산업안전기사실기(필답형) 2회차 기출문제 해설 페이지

a: 1분

b: 3분

[해설]

「산업안전보건기준에 관한 규칙」 제122조(연삭숫돌의 덮개 등)는 지름 5센티미터 이상인 연삭숫돌에 덮개를 설치하도록 하면서, 시험운전에 대해 다음과 같이 정한다.

“사업주는 연삭숫돌을 사용하는 작업의 경우 작업을 시작하기 전에는 1분 이상, 연삭숫돌을 교체한 후에는 3분 이상 시험운전을 하고 해당 기계에 이상이 있는지를 확인하여야 한다.”

같은 조문은 시험운전에 사용하는 연삭숫돌은 작업시작 전에 결함이 있는지를 확인한 후 사용하도록 하고, 최고 사용회전속도를 초과해 사용하지 못하도록 하며, 측면을 사용하는 것을 목적으로 하지 않는 연삭숫돌은 측면 사용을 금지하고 있다.

① 공간 양립성: 오른쪽 버튼을 누르면 오른쪽 기계가 작동함.

② 운동 양립성: 조종장치를 오른쪽으로 움직이면 기계도 오른쪽으로 움직임.

③ 개념적 양립성: 온수는 빨간색, 냉수는 파란색.

④ 양식 양립성: 온수는 왼쪽, 냉수는 오른쪽.

[해설]

양립성(compatibility)은 자극과 반응, 또는 자극ㆍ반응의 조합이 사람이 이미 가진 기대나 학습된 관념과 모순되지 않는 성질을 말한다.

공간 양립성은 표시장치와 조종장치의 물리적 배치가 대응하는 것(오른쪽 버튼 - 오른쪽 기계), 운동 양립성은 조작 방향과 표시ㆍ기계의 운동 방향이 대응하는 것(오른쪽으로 돌리면 지침도 오른쪽으로 이동), 개념 양립성은 이미 학습된 개념과 대응하는 것(빨강 - 온수ㆍ위험, 파랑 - 냉수)이다.

여기에 양식 양립성을 더해 네 가지로 보기도 하는데, 양식 양립성은 직무의 성격에 알맞은 자극 양식과 응답 양식의 짝을 뜻한다. 즉 음성 과업에는 청각적 제시와 구두 응답이, 공간적 과업에는 시각적 제시와 수동 응답이 잘 맞는다는 개념이다.

① 6시간 이상

② 6시간 이상

③ 34시간 이상

④ 24시간 이상

[해설]

산업안전보건법 시행규칙 별표 4의 안전보건관리책임자 등에 대한 직무교육 시간은 다음과 같다.

안전보건관리책임자: 신규 6시간 이상, 보수 6시간 이상

안전관리자 및 안전관리전문기관의 종사자: 신규 34시간 이상, 보수 24시간 이상

보건관리자 및 보건관리전문기관의 종사자: 신규 34시간 이상, 보수 24시간 이상

건설재해예방전문지도기관의 종사자: 신규 34시간 이상, 보수 24시간 이상

석면조사기관·안전검사기관·자율안전검사기관의 종사자: 신규 34시간 이상, 보수 24시간 이상

안전보건관리담당자: 신규교육 없음, 보수 8시간 이상

안전보건관리책임자만 신규·보수 모두 6시간이고 나머지 실무자와 기관 종사자는 신규 34시간·보수 24시간으로 묶이며, 안전보건관리담당자는 보수 8시간만 있다는 점으로 구분해 외운다.

① 인정받은 자율검사프로그램의 내용에 따라 검사를 하지 않은 경우

② 자율검사프로그램을 인정받고도 검사를 하지 않은 경우

③ 자격을 가진 자 또는 지정검사기관이 검사를 하지 않은 경우

[해설]

산업안전보건법은 고용노동부장관이 자율검사프로그램의 인정을 취소하거나 인정받은 자율검사프로그램의 내용에 따라 검사를 하도록 개선을 명할 수 있는 경우를 다음과 같이 정한다.

① 거짓이나 그 밖의 부정한 방법으로 자율검사프로그램을 인정받은 경우

② 자율검사프로그램을 인정받고도 검사를 하지 아니한 경우

③ 인정받은 자율검사프로그램의 내용에 따라 검사를 하지 아니한 경우

④ 검사 자격을 갖춘 사람 또는 자율안전검사기관이 검사를 하지 아니한 경우

이 가운데 ①은 반드시 인정을 취소해야 하는 필요적 취소 사유이고, 나머지 세 가지가 취소 또는 개선명령을 선택적으로 할 수 있는 사유다. 문항은 2가지를 요구하므로 굵게 표시한 항목 중 둘을 쓰면 된다.

1. 사고유형 : 넘어짐

2. 기인물 : 기름

3. 가해물 : 선반

4. 불안전한 상태 : 작업장 바닥에 퍼져 있는 기름의 방치

[해설]

산업재해 기록·분류 기준에서 기인물은 재해가 일어나게 된 근원이 되는 기계·장치·물체 또는 환경을, 가해물은 사람에게 직접 접촉하여 상해를 입힌 물체를 말한다. 이 사례에서 미끄러짐을 일으킨 근원은 바닥의 기름이므로 기인물이고, 넘어지면서 머리를 부딪친 선반이 가해물이다. 발생형태는 사람이 미끄러져 넘어진 것이므로 넘어짐(구 명칭 전도)으로 분류한다. 불안전한 상태는 사람의 행동이 아니라 물적 요인을 뜻하므로 작업장 바닥에 기름이 방치되어 있는 상태로 기술해야 한다.

1. 연간재해율이 같은 업종의 평균 재해율의 2배 이상 발생

2. 중대재해가 연간 2건 이상 발생

3. 관리자가 질병으로 3개월 이상 직무수행 불가능할 때

4. 화학적 인자로 인한 직업성 질병자가 연간 3명 이상 발생

[해설]

산업안전보건법 시행규칙 제12조는 지방고용노동관서의 장이 안전관리자·보건관리자 등을 정수 이상으로 증원하게 하거나 교체하여 임명할 것을 명할 수 있는 경우를 다음과 같이 정한다.

① 해당 사업장의 연간재해율이 같은 업종의 평균재해율의 2배 이상인 경우

② 중대재해가 연간 2건 이상 발생한 경우

③ 관리자가 질병이나 그 밖의 사유로 3개월 이상 직무를 수행할 수 없게 된 경우

④ 화학적 인자로 인한 직업성 질병자가 연간 3명 이상 발생한 경우

네 항목이 그대로 답안이며 2배·2건·3개월·3명이라는 수치가 채점 포인트가 된다. 다만 중대재해가 연간 2건 이상 발생한 경우라도 해당 사업장의 전년도 사망만인율이 같은 업종의 평균 사망만인율 이하이면 제외된다.

① 자외선으로부터 눈 보호

② 적외선으로부터 눈 보호

③ 가시광선으로부터 눈 보호

[해설]

보호구 안전인증 기준상 차광보안경은 눈에 해로운 강렬한 광선을 차단하여 눈을 보호하는 것을 목적으로 하며, 차단 대상은 자외선, 적외선, 가시광선이다. 이에 따라 종류도 자외선용, 적외선용, 복합용, 용접용으로 구분한다. 차광도 번호가 클수록 빛의 투과율이 낮아 더 강한 광원에 사용하며, 아크용접에서는 용접전류가 클수록 높은 차광도 번호를 선정한다. 유해광선 차단이 목적이라는 점에서 분진이나 비산물 차단이 목적인 일반 보안경과 구별된다.

a: 15

b: 10

[해설]

「산업안전보건기준에 관한 규칙」 제37조(악천후 및 강풍 시 작업 중지)는 “사업주는 순간풍속이 초당 10미터를 초과하는 경우 타워크레인의 설치·수리·점검 또는 해체 작업을 중지하여야 하며, 순간풍속이 초당 15미터를 초과하는 경우에는 타워크레인의 운전작업을 중지하여야 한다”고 정한다.

설치·수리·점검·해체는 근로자가 고소에서 구조물에 직접 매달려 하는 작업이므로 운전작업보다 낮은 풍속(10m/s)에서 먼저 중지하고, 운전작업은 15m/s 초과에서 중지한다. 두 값을 뒤바꾸지 않도록 “사람이 올라가는 작업이 더 낮은 풍속”으로 기억하면 된다.

a: 10

b: 2

c: 20

d: 30

[해설]

「산업안전보건기준에 관한 규칙」 제14조(낙하물에 의한 위험의 방지)는 낙하물 방지망 또는 방호선반을 설치하는 경우 다음 기준을 따르도록 한다.

“1. 높이 10미터 이내마다 설치하고, 내민 길이는 벽면으로부터 2미터 이상으로 할 것 2. 수평면과의 각도는 20도 이상 30도 이하를 유지할 것”

같은 조는 그 밖에 안전모·안전대 등 보호구 착용과 출입금지구역 설정을 함께 규정하고 있다.

① 건축물의 기둥 및 보: 지상 1층 (높이가 6m를 초과하면 6m까지)

② 배관-전선관 등의 지지대: 지상 1단 (높이가 6m를 초과하면 6m까지)

③ 위험물 저장-취급용기의 지지대: 지지대 끝부분까지 (높이가 30cm 이하인 것은 제외)

[해설]

산업안전보건기준에 관한 규칙 제270조는 가스폭발 위험장소 또는 분진폭발 위험장소에 설치되는 건축물 등에 대하여 다음 부분을 내화구조로 하고 그 성능이 유지되도록 관리하게 한다.

① 건축물의 기둥 및 보: 지상 1층(지상 1층의 높이가 6미터를 초과하는 경우에는 6미터)까지

② 위험물 저장·취급용기의 지지대(높이가 30센티미터 이하인 것은 제외): 지상으로부터 지지대의 끝부분까지

③ 배관·전선관 등의 지지대: 지상으로부터 1단(1단의 높이가 6미터를 초과하는 경우에는 6미터)까지

세 항목이 그대로 답안이다. 다만 건축물 등의 주변에 물 분무시설 또는 폼 헤드설비 등의 자동소화설비를 설치하여 화재 시 2시간 이상 안전성을 유지할 수 있도록 한 경우에는 내화구조로 하지 않을 수 있다.

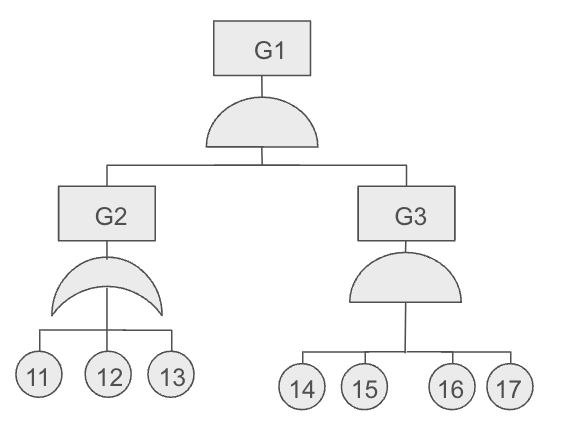

G1 = G2 and G3 = (11 + 12 + 13) * ( 14*15*16*17)

= (11*14*15*16*17) + (12*14*15*16*17) + (13*14*15*16*17)

컷셋 : (11, 14, 15, 16, 17) (12, 14, 15, 16, 17) (13, 14, 15, 16, 17)

[해설]

컷셋은 그 안의 기본사상이 모두 발생하면 정상사상을 일으키는 기본사상의 집합이다. 구하는 방법은 정상사상부터 아래로 내려가며 AND 게이트는 곱(교집합), OR 게이트는 합(합집합)으로 바꾸어 불 대수식으로 전개한 뒤 각 항을 읽는 것이다.

주어진 FT도는 G1 = G2 · G3이고 G2는 11·12·13의 OR, G3는 14·15·16·17의 AND이므로 G1 = (11 + 12 + 13) × (14·15·16·17)이다. 분배법칙으로 전개하면 (11·14·15·16·17) + (12·14·15·16·17) + (13·14·15·16·17)의 세 항이 되고, 각 항이 하나의 컷셋이므로 (11, 14, 15, 16, 17), (12, 14, 15, 16, 17), (13, 14, 15, 16, 17)이 된다.

광전자식 프레스 안전거리

Dm = 1.6 x Tm

Dm = 1.6 x 200 = 320mm

[해설]

방호장치 안전인증 기준상 광전자식(감응식) 프레스 방호장치의 안전거리는 $D = 1.6(T_l + T_s)$로 구한다. 여기서 $T_l$은 방호장치의 작동시간, $T_s$는 프레스의 급정지시간이며 단위는 ms, D의 단위는 mm다. 문항에서는 두 시간의 합에 해당하는 급정지시간 200ms가 주어졌으므로 $D = 1.6 \times 200 = 320$, 즉 320mm 이상 떨어뜨려 설치해야 한다. 계수 1.6은 손의 평균 진입속도 1.6m/s에서 온 값이므로 시간을 ms로 넣으면 결과가 바로 mm로 나온다.

연천인율 : 1000명의 근로자당 1년간 발생하는 재해자수의 비율

연천인율 = ( 연간재해자수 / 연평균근로자수 ) * 1000

= (60 / 1500) * 1000 = 40

[해설]

연천인율은 근로자 1,000명당 1년간 발생한 재해자수의 비율로, 연천인율 = (연간 재해자수 ÷ 연평균 근로자수) × 1,000이며, 근로시간이 아니라 사람 수를 분모로 쓴다는 점이 도수율(연근로시간 기준)과 다르다.

따라서 $\frac{60}{1500}\times 1000=40$이 되어 답은 40이다. 사망 2건과 근로손실일수 1,200일은 각각 사망만인율·강도율 산정에 쓰이는 값이므로 연천인율 계산에는 사용하지 않는다.
