[생산자동화기능사 필기] 15년 3회차 기출문제 해설 페이지
쐐기형의 형상으로 게이지 블록처럼 조합하여 사용하는 각도 게이지는?
요한슨식 각도 게이지
N.P.L식 각도 게이지
콤비네이션 세트
베벨 각도기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연삭숫돌의 3요소가 아닌 것은?
숫돌입자
입도
결합제
기공
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
높은 정밀도를 요구하는 가공물, 각종 지그, 정밀기계의 구멍가공 등에 사용되는 보링머신은?
지그 보링머신
코어 보링머신
수직 보링머신
보통 보링머신
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
탄소강 판에 지름 20 mm의 드릴로 절삭속도 50 m/min로 드릴가공 할 때, 적합한 회전수는?
약 1592 rpm
약 1043 rpm
약 872 rpm
약 796 rpm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수치제어선반의 준비 기능에서 직선 가공(절삭이송)에 해당하는 G 코드는?
G00
G01
G02
G03
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연삭숫돌의 결합제 중 점토와 장석으로 구성된 결합제의 기호는?
V
S
E
R
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
NC의 제어방식 종류에서 거리가 먼 것은?
위치결정 제어
직선절삭 제어
윤곽절삭 제어
복합절삭 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
밀링머신에서 사용되는 부속장치가 아닌 것은?
회전 테이블 장치
테이퍼 절삭장치
래크 절삭 장치
슬로팅 장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
창성법에 의한 기어 가공용 커터가 아닌 것은?
래크 커터
브로치
피니언 커터
호브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
선반의 심압대 대신 회전 공구대를 설치하여 간단한 부품을 대량으로 생산하거나 효율적으로 가공할 때, 주로 사용하는 선반은?
모방선반
터릿선반
자동선반
공구선반
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 기하공차 기호와 그 의미의 연결이 틀린 것은?
: 평면도
: 동축도
: 경사도
: 원통도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
국부 투상도를 나타낼 때 주된 투상도에서 국부 투상도로 연결하는 선의 종류에 해당하지 않는 것은?
치수선
중심선
기준선
치수 보조선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

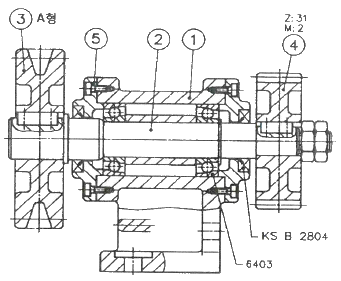

다음 도면에 대한 설명으로 옳은 것은?
품번 ③에서 사용하는 V벨트는 KS 규격품 중에서 그 두께가 가장 작은 것이다.
품번 ④는 스퍼기어로서 피치원 지름은 62mm이다.
롤러베어링이 사용되었으며 안지름치수는 15mm이다.
축과 스퍼기어는 묻힘 핀으로 고정되어 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 입체도에서 화살표 방향에서 본 것을 정면도로 할 때 가장 적합한 정면도는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 나사 중 리드가 가장 큰 것은?
피치가 2.5mm인 2줄 나사
피치가 2.0mm인 3줄 나사
피치가 3.5mm인 2줄 나사
피치가 6.5mm인 1줄 나사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
표면의 결 도시기호가 그림과 같이 나타날 때 설명으로 틀린 것은?
표면의 결은 연삭으로 제작
Ra = 1.6μm에서 최대 Ry=6.3μm 까지로 제한
투상면에 대략 수직인 줄무늬 방향
샘플링 길이는 2.5μm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같이 벨트 풀리의 암 부분을 투상한 단면도법은?
부분 단면도
국부 단면도
회전도시 단면도
한쪽 단면도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
“ø20 h7”의 공차 표시에서 “7”의 의미로 가장 적합한 것은?
기준 치수
공차역의 위치
공차의 등급
틈새의 크기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
치수 보조 기호 중 구의 반지름 기호는?
SR
Sø
ø
R
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우에 우선순위를 옳게 나타낸 것은?
외형선 ＞ 절단선 ＞ 숨은선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
외형선 ＞ 숨은선 ＞ 절단선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
숨은선 ＞ 절단선 ＞ 외형선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
숨은선 ＞ 절단선 ＞ 외형선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 모터의 특징으로 틀린 것은?
과부하에 안전함
속도 범위가 넓음
무단 속도 및 출력 조절이 가능
일정 속도를 높은 정확도로 유지가 쉬움
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 공기건조기 중 화학적 건조 방식을 쓰는 것은?
가열식 에어 드라이어
냉동식 에어 드라이어
흡수식 에어 드라이어
흡착식 에어 드라이어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
에어실린더 등에서 윤활유의 공급이 불충분하여 마모가 심한 경우에 PTFE와 O링을 조합시킨 슬리퍼 실을 사용하는데, 이에 대한 특징으로 틀린 것은?
O링 단독 사용에 비해 수명이 길다.
O링이 가진 특성이 거의 그대로 나타난다.
에어 실린더 등 윤활 없이 사용이 가능하다.
O링의 재질에 관계없이 넓은 온도 범위에서 사용이 가능하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 터보형 공기 압축기의 압축방식은?
원심식
스크루식
피스톤식
다이어프램식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
습공기를 어느 한계까지 냉각할 때, 그 속에 있던 수증기가 이슬 방울로 응축되기 시작하는 온도는?
건구 온도
노점 온도
습구 온도
임계 온도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 캐비테이션(공동현상 : Cavitation)의 발생원인이 아닌 것은?
유온이 하강한 경우
패킹부에 공기가 흡입된 경우
과부하이거나 급격히 유로를 차단한 경우
펌프를 규정속도 이상으로 고속회전 시킬 경우
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
절대습도의 정의로 옳은 것은?
습공기 내에 있는 건공기의 비
습공기 10m3당 수증기의 비
습공기 100m3당 수증기의 비
습공기 1m3당 건공기의 중량과 수증기의 중량의 비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 에너지 축적용, 충격 압력의 흡수용, 펌프의 맥동제거용으로 사용되는 유압기기는?
필터
증압기
축압기
커플링
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공기 압축기의 설치 및 사용 시 주의점으로 틀린 것은?
가능한 한 온도 및 습도가 높은 곳에 설치할 것
공기 흡입구에 반드시 흡입필터를 설치할 것
압축기의 능력과 탱크의 용량을 충분히 할 것
지반이 견고한 장소에 설치하여 소음, 진동을 예방할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
실린더 직경이 2cm이고, 압력이 6kgf/cm2 인 경우 실린더가 낼 수 있는 힘(kgf)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)
9.4
18.8
28.2
37.6
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
시퀀스 제어계에서 제어량이 소정의 상태인지 표시하는 2진 신호가 발생하는 부분은?
제어부
검출부
조작부
명령처리부
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
비교적 소형으로 성형케이스에 접점 기구를 내장하고 밀봉되어 있지 않은 스위치로서, 물체의 움직이는 힘에 의하여 작동편이 눌러져서 접점이 개폐되어 물체에 직접 접촉하여 검출하는 스위치는?
광전스위치
근접스위치
온도스위치
마이크로스위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
로봇의 관절을 구동하는 동력원 중에 가격이 저렴하고 쉽게 사용이 가능하고 속도가 빠르며 정밀제어가 가능한 동력원으로 가장 적합한 것은?
전기식
유압식
공압식
기계식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 블록선도의 전달함수[C/R]로 옳은 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
로봇제어 방식 중 각부의 위치, 속도, 가속도, 힘 등의 제어량을 시시각각으로 변화하는 목표값에 추종하여 제어하는 방식은?
CP제어
PTP제어
동작제어
서보제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자동제조시스템을 구성하는 중요한 생산설비에 포함되지 않는 것은?
가공설비
조립설비
운반설비
환경설비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
시간과는 관계없이 입력신호의 변화에 의해서만 제어가 행해지는 제어 시스템은?
논리 제어
파일럿 제어
비동기 제어
시퀀스 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기능 다이어그램 형식의 PLC 프로그램 언어에서 다음 기호가 의미하는 것은?
NOT 요소
AND 요소
OR 요소
TIME 요소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
방향 제어 밸브만으로 구성된 것은?
감압 밸브, 스톱 밸브
셔틀 밸브, 체크 밸브
감압 밸브, 스로틀 밸브
체크 밸브, 스로틀 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
되먹임 제어의 효과라고 볼 수 없는 것은?
대역폭이 증가한다.
정확도가 증가한다.
외부의 영향을 줄일 수 있다.
시스템이 작아지고 값이 싸진다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
PLC에 대한 설명으로 틀린 것은?
PLC의 구성요소는 중앙처리장치, 전원장치, 입출력장치 및 주변장치로 구성된다.
PLC프로그램에서는 코일에 대한 보조접점이 2개 이내로 제한된다.
PLC의 제어신호는 왼쪽에서 오른쪽으로 전달되도록 되어 있다.
국제표준 언어로는 문자기반으로 되어 있는 IL과 ST가 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
용량형 센서에서 센서의 표면적을 2배로 하면 정전용량은 몇 배가 되는가?
1/2
2
4
변화 없다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
PLC 프로그램의 작성 순서로 옳은 것은?
입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding → loading
coding → loading → 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당
coding → loading → 내부 출력, 타이머, 카운터 할당 → 입·출력의 할당
loading → 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공장자동화의 적용분야가 아닌 것은?
가공 공정
물류시스템
제조생산업무
개발설계업무
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비관리 효율을 최고로 하는 것을 목표로 설비의 수명을 대상으로 한 PM의 전체 시스템을 확립하는 것으로 옳은 것은?
TPM
PMT
ISO
ROT
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
인터록회로에 관한 설명으로 옳은 것은?
a접점의 직렬연결에 의해 이루어진다.
운전 도중 비상정지를 하기 위한 회로이다.
서로 상반된 동작이 동시에 일어나지 않도록 하기 위한 회로이다.
잠금회로로서 관련자 이외의 다른 사람이 임의로 조작하지 못 하도록 하는 회로이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 자동조정에 속하지 않는 제어량은?
방위
속도
전압
주파수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
2개의 입력 A, B가 서로 같으면 0 이 되고, 다르면 1이 출력되는 회로를 무엇이라 하는가?
금지 회로
일치 회로
다수결 회로
배타적 OR 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 시퀀스 제어의 검출장치에 해당되는 것은?
토글스위치
전환스위치
전자계폐기
플로트스위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 2개의 안정된 상태를 가지고 있는 쌍안정 멀티바이브레이터로 1자리의 2진수를 기억시킬 수 있는 소자는?
플립플롭
OR 회로
AND 회로
매트릭스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 무접점 방식과 비교하여 유접점 방식의 장점에 해당하지 않는 것은?
동작속도가 빠르다.
온도 특성이 양호하다.
동작상태의 확인이 용이하다.
전기적 잡음에 대해 안정적이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Flip-Flop의 종류가 아닌 것은?
D Flip-Flop
K Flip-Flop
RS Flip-Flop
T Flip-Flop
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
시퀀스 제어의 조작용 장치 중 푸시버튼 스위치를 뜻하는 것은?
수동동작 자동복귀형 스위치
자동동작 수동복귀형 스위치
한시동작 순시복귀형 스위치
순시동작 한시복귀형 스위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 a 접점이 아닌 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림의 시퀀스 회로에 언급된 논리 게이트는? (단, 입력은 PB-1, PB-2 출력은 PL 램프이다.)
OR
AND
NOR
NAND
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
누름버튼 스위치는 수동 조작에 의해 ON 또는 OFF 된다. 접점의 복귀는 무엇에 의해 이루어지는가?
공압
스프링
유압
정수압
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어방식은?
자동 제어
시퀀스 제어
조건 제어
피드백 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 계전기 접점회로와 같은 논리식은?
X + Y
X · Y
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
시퀀스 제어용 기기로서 제어회로에 신호가 들어오더라도 바로 동작하지 않고 설정시간 만큼 지연동작을 시키려할 때 사용되는 제어용 기기는?
전자 릴레이
한시 계전기
전자 개폐기
열동 계전기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 순서논리회로의 특징으로 옳은 것은?
기억소자를 포함하지 않는다.
현재의 출력이 현재의 입력에만 의존한다.
회로 동작의 관점에서 볼 때 조합회로보다 단순하게 구성된다.
출력은 현재의 입력뿐만 아니라 현재의 상태, 과거의 입력에 따라 달라진다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
