공조냉동기계기사 실기 해설 페이지

공조냉동기계기사 실기

      1

      공조냉동기계기사 실기

      냉동장치에서 액압축을 방지하기 위하여 운전조작 시 주의해야 할 사항 3가지를 쓰시오.

      - 증발기 열부하를 급변시키지 는다

      - 당한 기에 제상작업을 실시하여 증발기에서 냉매액이 증발되도록 한다

      - 축기 가동시 입측 스톱밸브서서히 열어 급격한 냉매흡입을 방지한다

      - 냉매제어 밸브개도 조정은 조금씩 조절해야 한다



      - 냉매를 과다 충전하지 는다

      - 축기 흡입관에 냉매액고이는 곳 없앤

      - 냉동부하에 비해 과대한 압축기를 사용하지 는다

      2

      공조냉동기계기사 실기

      액압축(liquid back or liquid hammering)의 발생원인 2가지액압축 방지 (예방)법 4가지 압축기에 미치는 영향 2가지를 쓰시오.

      1. 액압축 발생원인 2가지

      - 증발기에서 부하급격히 감소하는 경우

      - 증발기에서 성에두껍게 끼었을 경우

      - 팽창밸브의 고장으로 밸브개도가 증가되는 경우

      - 냉매액을 과잉 충전했을 경우

      - 압축기 가동시 흡입측 밸브를 급격히 열었을 경우

      - 압축기 가까이에 있는 흡입관에 트랩 등과 같은 액이 고이는 장소가 있는 경우

      - 냉동부하비해 과대한 압축기사용했을 경우


      2. 액압축 방지법 4가지

      - 증발기 부하 급격히 변화시키지 않는다

      - 냉매액 과잉 충전하지 않는다

      - 액분리기를 설치한다

      - 액가스 열교환기를 설치하여 흡입냉매가스를 과열시킨다

      - 압축기 가동시 흡입측 밸브를 서서히 개방한다

      - 냉동부하에 비해 과대한 압축기를 사용하지 않는다ㅇ


      3. 압축기에 미치는 영향 2가지

      - 압축기파손될 수 있다

      - 압축기에 소음과 진동이 발생한다

      - 압축기 실린더에 이슬이 맺히거나 성에가 낀다

      3

      공조냉동기계기사 실기

      다음 용어를 설명하시오.


      가. 플래시 가스(flash gas)

      나. 액백(liquid back)

      다. 안전두(safety head)

      라. 펌프다운(pump down)

      마. 펌프아웃(pump out)

      가. 증발기가 아닌 곳에서 증발한 냉매가스

      나. 윤활유나 액냉매가 압축기 실린더에 유입되는 현상

      다. 액압축 시 압축기 파손을 방지하기 위해 압축기의 실린더 상부에 설치한 안전장치

      라. 냉동장치의 저압측을 수리하거나 장기간 휴지(정지) 시에 저압측의 냉매를 고압측의 수액기로 회수하는 것(운전)

      마. 냉동장치의 고압측을 수리할 때 냉매를 저압측 증발기 또는 외부 용기에 모아 보관하는 것(운전)

      4

      공조냉동기계기사 실기

      플래시가스발생원인 3가지방지책 3가지를 쓰시오

      발생원인

      - 액관 입상이 과도하게 높다

      - 액관의 관경이 가늘고 길다

      - 배관 밸브 등 부속품 규격이 작다

      - 스트레이너가 막혀있다

      - 액관이 주위로부터 가열된다

      - 수액기가 햇빛에 직접 노출되어 있다



      방지책

      - 열교환기 설치

      - 액관의 입상높이 낮게

      - 액관의 관경을 규격에 맞게

      - 배관 밸브 등 부속품을 규격에 맞게

      - 스트레이너 청소

      - 액관이 가열되지 않게 보온

      - 수액기를 차광시킨다

      5

      공조냉동기계기사 실기

      냉각탑(cooling tower)의 성능 평가에 대한 다음 물음에 답하시오.

      (1) 쿨링 레인지(cooling range)에 대하여 서술하시오

      (2) 쿨링 어프로치(cooling approach)에 대하여 서술하시오

      (3) 쿨링 어프로치(cooling approach)의 차이가 크고 작음에 따른 차이점을 쓰시오

      (4) 냉각탑 설치시 주의사항 2가지만 쓰시오

      (1) 냉각탑 입구수온과 출구수온의 차

      (2) 냉각탑 출구수온과 냉각탑 입구공기 습구온도의 차

      (3) 쿨링 어프로치가 크면 냉각탑의 성능(냉각능력)이 작다

      (4)

      - 냉각탑의 소음, 진동으로 피해가 없는 곳에 설치해야 한다

      - 냉각탑에서 비산되는 물방울에 의해 피해가 없는 곳에 설치해야 한다

      - 냉각탑 설치위치는 외기가 자유롭게 유통하는 곳이어야 하며, 장애물이 없는 장소여야 한다. 토출공기가 재유입되지 않는 곳이어야 한다.

      - 옥상 등에 설치할 때에는 슬라브 강도가 냉각탑 운전 중량을 충분히 견딜 수 있는 곳이어야 한다.

      6

      공조냉동기계기사 실기

      다음 용어를 설명하시오.


      (1) 스머징(smudging)

      (2) 도달거리(throw)

      (3) 강하거리

      (4) 등마찰손실법(등압법)

      (1) 취출구 바깥쪽 천장면에 먼지가 달라붙어 더러워지는 현상

      (2) 취출구에서 기류 중심 풍속이 0.25m/s 되는 곳까지의 거리

      (3) 취출공기 온도가 실내공기 온도보다 낮을 때 기류가 도달거리에 도달하는 동안 기류가 강하하는 거리 (↔ 상승거리)

      (4) 덕트 1m당 마찰손실값을 전구간에 동일하게 적용하여 덕트치수를 정하는 방법

      7

      공조냉동기계기사 실기

      다음 용어와 가장 관계 깊은 것을 [보기]에서 골라 기호로 쓰시오.


      [보기]

      1. 창가에 방열기(radiator) 설치

      2. 펌프 이상현상

      3. 균등한 유량 분배

      4. 디퓨저(diffuser) 선정

      5. 배수 수직관

      6. 냉방부하 계산

      7. 회전문 설치

      8. 진공환수식


      (1) 연돌 효과(stack effect) : ( )

      (2) 종국유속(속도) : ( )

      (3) 콜드 드래프트(cold draft) : ( )

      (4) ADPI 지수 : ( )

      (5) CLTD : ( )

      (6) 리프트 피팅(lift fitting) : ( )

      (7) 공동현상 : ( )

      (8) 역환수 방식(reverse return) : ( )

      (1) 연돌 효과(stack effect) : ( 7 )

      회전문을 설치해 방지 : 외부의 찬 공기가 빌딩 하부로 유입되고 동시에 위로 올라간 빌딩 내부의 따뜻한 공기가 빌딩 상부에서 배출되는 현상


      (2) 종국유속(속도) : ( 5 )

      → 종국유속(終局流速) : 배수 수직관 내 유속이 어느거리까지 내려가면 관 내벽의 마찰저항과 공기저항으로 더이상 증가하지 않고 유지되는 일정한 유속


      (3) 콜드 드래프트(cold draft) : ( 1 )

      방열기를 창가에 설치하여 방지


      (4) ADPI 지수 : ( 4 )

      → Air Diffusion Performance Index 공기확산 성능계수 : 디퓨저의 성능을 나타냄


      (5) CLTD : ( 6 )

      Cooling Lord Temperature Difference 냉방부하 온도차 : 벽체나 지붕, 유리의 관류부하 계산


      (6) 리프트 피팅(lift fitting) : ( 8 )

      진공환수식 난방장치에서 환수관이 방열기보다 높은 곳에 있을 때, 리프트피팅을 설치하여 응축수를 끌어올림


      (7) 공동현상 : ( 2 )

      → 액체가 굴곡부 또는 곡부를 흐를때 그 액체의 증기압보다 낮은 저압부분이 생겨 거기서 증기(기포)가 발생하는 현상


      (8) 역환수 방식(reverse return) : ( 3 )

      → 각 유니트마다 공급관에서부터 환수관까지의 총 길이를 동일하게 하므로써 배관저항을 같게하여 각 유니트에 균등한 유량을 분배하는 배관 방식

      8

      공조냉동기계기사 실기

      아래 표기된 제어 기기의 명칭을 쓰시오


      (1) TEV

      (2) SV

      (3) HPS

      (4) OPS

      (5) DPS

      (1) 온도식 자동팽창 밸브(Thermostatic Expansion Valve)

      (2) 전자 밸브(Solenoid Valve)

      (3) 고압 차단 스위치(High Pressure cutout Switch)

      (4) 유압 보호 스위치(Oil Protection Switch)

      (5) 고저압 차단 스위치 (Dual Pressure cutout switch)

      9

      공조냉동기계기사 실기

      펌프 운전 중에 일어나는 공동현상(Cavitation)에 대하여 각 물음에 답하시오.


      (1) 정의

      (2) 발생원인 (2가지)

      (1) 액체가 빠른 속도로 운동할 때, 액체의 압력증기압 이하로 낮아져 액체 내에 증기 기포가 발생하는 현상

      (= 액체의 속도 변화에 의한 압력 변화로 인해 액체 내 공동이 생기는 현상)


      (2) 펌프의 흡입양정이 높은 경우, 회전하는 임펠러 끝단에서의 속도가 고속인 경우

      10

      공조냉동기계기사 실기

      서징(Surging) 현상에 대하여 간단히 설명하시오

      맥동현상이라고도 한다

      펌프, 송풍기에서 송출압력과 유량이 주기적으로 변동이 일어나는 현상


      원인 3가지가 모두 갖추어졌을 때, 일어난다

      1) 펌프나 송풍기 운전이 성능곡선산고상승부에서 운전되며

      2) 배관 중 수조나 공기조가 있으며

      3) 유량조절밸브가 수조나 공기조 뒤쪽에 있을 때


      서징 방지법

      - 성능곡선이 오른쪽 하향구배만 갖는 펌프 사용한다

      - 배관 중 수조나 공기조없게 한다

      - 유량조절 밸브 위치펌프 토출측 직후에 위치시킨다

      - 바이패스관 사용하여, 펌프 운전점이 성능곡선 오른쪽 하향구배 범위에 오게한다

      11

      공조냉동기계기사 실기

      수격현상(water hammering)에 대한 다음 물음에 답하시오.

      (1) 수격현상이란?

      (2) 방지책 2가지를 쓰시오.

      (1) 유체가 관로 속을 흐를 때 밸브 등을 갑자기 닫으면 유체의 운동에너지가 압력에너지로 변하여 고압이 되고, 이 고압이 다시 상류측으로 가고, 다시 하류측으로 돌아오는 것 반복하게 되는 현상


      (2)

      - 급격한 밸브 폐쇄를 하지 말 것

      - 회전체관성모멘트크게 할 것

      - 펌프양정, 유량급격한 변화를 주지 말 것

      - 압력흡수기 또는 에어챔버를 배관에 설치할 것

      12

      공조냉동기계기사 실기

      사각덕트 소음방지 방법에서 흡음장치에 대한 종류 3가지를 쓰시오.

      1. 덕트내장형

      2. 셸형, 플레이트형

      3. 엘보형

      4. 웨이브형

      13

      공조냉동기계기사 실기

      덕트의 소음 방지법3가지 쓰시오.

      - 송풍기 구 및 출구쪽소음기를 설치한다

      - 덕트 내흡음재 부착한다

      - 소음챔버설치한다

      - 덕트의 단면 형상을 급격하게 변화시키지 않는다

      - 가능한 풍속을 낮춘다

      14

      공조냉동기계기사 실기

      다음 덕트에 대한 문장을 읽고 틀린 곳에 밑줄을 긋고 바로 고쳐 쓰시오


      (1) 일반적으로 최대 풍속이 20m/s를 경계로 하여 저속 덕트와 고속 덕트로 구별된다.

      (2) 주택에서 쓰이는 저속 덕트의 주 덕트내 풍속은 약 3m/s 이하로 누른다.

      (3) 공공건물에서 쓰이는 저속비 덕트의 주 덕트내 풍속은 15m/s 이하로 누른다.

      (4) 장방형 덕트의 아스펙트 비는 되도록 10 이내로 하는 것이 좋다.

      (5) 장방형 덕트의 굴곡부에서의 내측 반지름 비는 일반적으로 1정도가 쓰인다.

      (1) 일반적으로 최대 풍속15m/s를 경계로 하여 저속 덕트와 고속 덕트로 구별된다.

      (2) 주택에서 쓰이는 저속 덕트의 주 덕트내 풍속은 약 6m/s 이하로 누른다.

      (3) 공공건물에서 쓰이는 저속비 덕트의 주 덕트내 풍속은 8m/s 이하로 누른다.

      (4) 장방형 덕트의 아스펙트 비는 되도록 4 이내로 하는 것이 좋다.

      (5) 장방형 덕트의 굴곡부에서의 내측 반지름 비는 일반적으로 1정도가 쓰인다. (옳음)

      15

      공조냉동기계기사 실기

      암모니아(NH3) 냉매 특징 5가지를 쓰시오

      - 잘 용해된다

      - 윤활유용해되지 않는다

      - 독성, 가연성, 폭발성이 있다

      - 비열비가 냉매 중 가장 크다

      - 인조고무침식 시킨다

      - 오존파괴지수지구온난화지수가 0이다

      - 배관재료강관을 사용한다

      - 전기 절연도작다

      - 증발잠열이 냉매 중 가장 크고 전열이 양호하다

      16

      공조냉동기계기사 실기

      오존층이 파괴되는 프레온계 냉매 대신 CO2 냉매(R-744)를 사용하려 한다. CO2 냉매특징 5가지를 쓰시오.

      천연냉매(자연냉매)

      포화압력이 높아 냉동장치의 내압성이 매우 커야함

      오존층 파괴지수가 0

      연소 및 폭발성 없음

      부식성 없음

      가스 비체적이 매우 작음

      임계온도가 매우 낮음

      17

      공조냉동기계기사 실기

      냉동장치의 동 도금(동 부착 : copper plating) 현상에 대해 서술하시오

      프레온 냉매 사용 냉동장치에서 동관을 사용하는 경우, 장치 안에 수분이 혼입되면,


      프레온 냉매가 물을 만나 가수분해에 의해 산을 만든다


      이 산이 동과 반응하여 염화동(염산인 경우)을 만들어 냉동장치를 순환하다 고온부분에 부착되는 현상이다.

      18

      공조냉동기계기사 실기

      유인유닛 방식팬코일유닛 방식특징을 설명하시오

      - 유인유닛 방식

      수-공기방식

      실내 부하 변동에 따른 대응성이 좋음

      송풍기(동력)이 필요없다

      각 유닛마다 제어가 가능


      소음이 팬코일유닛보다 크다

      송풍량이 적어 외기냉방에 효과가 적다

      누수 위험


      - 팬코일유닛방식

      전수방식

      각실의 유닛을 개별제어할 수 있다

      창문 밑에 설치하면 콜드드래프트 줄일 수 있다

      덕트 샤프트와, 덕트 설치를 위한 천장공간이 필요없다


      외기냉방 불가능

      습도조절 곤란

      누수 위험

      실내공기 오염도가 높다

      19

      공조냉동기계기사 실기

      유인유닛 방식팬코일유닛 방식차이점을 설명하시오

      유인유닛방식은 1차공기를 처리하는 중앙공조기와 1차공기 송풍을 위한 덕트 설치공간이 필요하나,

      팬코일유닛 방식은 덕트 설치공간이 필요없다


      유인유닛방식은 신선외기도입이 가능하나,

      팬코일유닛방식은 외기도입이 없거나 적어서 실내공기 오염도가 높다




      유인유닛방식 : 중앙공조기에서 보내진 1차공기를 실내에 설치된 유인유닛 내부의 노즐에 분출시켜, 이때의 유인력으로 실내공기(2차공기)를 흡인하여 냉온수증기코일을 통과한 2차공기와 혼합하여 실내로 취출하는 방식


      팬코일 유닛방식 : 실내 유닛에 냉온수코일과 송풍기가 내장되어있어, 코일에 냉온수가 순환하고 송풍기로 실내 공기를 코일에 통과시켜 냉난방하는 방식

      20

      공조냉동기계기사 실기

      공기조화 방식에서 전공기 방식 3종류를 쓰고, 각각의 장점 3가지씩 쓰시오

      1. 단일덕트 방식

      - 청정도 높은 공조

      - 중간기에 외기냉방 가능

      - 가습 용이

      - 유효면적 큼

      - 덕트 설치공간 작음

      - 운전 및 보수 용이


      2. 이중덕트 방식

      - 중간기에 외기냉방 가능

      - 부하특성 다른 여러 실에 적용 가능

      - 개별제어 가능

      - 실내부하 감소시 취출공기량 부족하지 않음

      - 부하 변동에 대한 적응속도 빠름


      3. 멀티존 유니트 방식

      - 부하특성 다른 여러 실에 적용 가능

      - 실내부하 감소시 취출공기량 부족하지 않음

      - 부하 변동에 대한 적응속도 빠름

      - 각 실의 용도변경, 설계변경에 대응이 쉽다

      - 이중 덕트방식의 덕트 공간을 천장에 확보할 수 없을 때

      21

      공조냉동기계기사 실기

      겨울철에 냉동장치 운전 중에 고압측 압력이 갑자기 낮을 경우 장치 내에서 일어나는 현상 2가지를 쓰고 그 이유를 각각 설명하시오

      - 팽창밸브 통과 냉매량이 감소한다

      : 고압이 과도하게 낮아져, 고압과 저압의 압력차가 줄어들기 때문에


      - 냉동능력이 저하 된다

      : 팽창밸브 통과 냉매량이 감소하게 되어 단위시간당 냉동능력 저하


      - 압축기 소요 총 동력비용이 증가한다

      : 단위시간당 냉동능력이 저하되어 냉동을 위한 압축기 가동시간이 길어짐

      22

      공조냉동기계기사 실기

      겨울철이나 중간기에 응축기의 운전 중 압력이 갑자기 낮아지는 경우가 있다. 다음 물음에 답하시오


      (1) 응축기의 압력이 갑자기 낮아지는 이유를 쓰시오

      (2) 응축기를 증발기로 사용할 경우 응축식 증발기에서 압력이 갑자기 낮아지는 경우 조치방법을 3가지 쓰시오

      (1) 외기온도가 내려가면, 응축기 통과 공기온도가 낮아지므로 응축기 압력이 갑자기 낮아짐


      (2)

      - fan의 회전수를 높여 증발기 통과풍량을 증가시킨다

      - 팽창밸브의 개도를 크게하여 증발압력을 높인다

      - 히터를 이용하여 냉매의 증발을 촉진시킴

      - 제상

      23

      공조냉동기계기사 실기

      냉동장치에 사용되는 증발압력 조정밸브(EPR), 흡입압력 조정밸브(SPR), 응축압력 조정밸브(CPR, 공냉식 응축기와 수액기가 적용된 냉동장치)에 대해서 설치위치설치목적을 서술하시오.

      (1) Evaporator Pressure Regulator

      : 증발기와 압축기 사이 흡입관에서 증발기 출구

      : 증발기의 증발압력이 일정압력 이하로 떨어지는 것 방지


      (2) Suction Pressure Regulator

      : 증발기와 압축기 사이 흡입관에서 압축기 입구

      : 압축기의 흡입압력이 일정압력 이상으로 올라가는 것 방지


      (3) Condenser Pressure Regulator

      : 응축기 출구와 수액기 사이

      : 겨울철 공냉식 응축기의 응축압력 저하 방지

      24

      공조냉동기계기사 실기

      냉동장치에 사용되는 증발압력 조정밸브(EPR), 흡입압력 조정밸브(SPR), 응축압력 조절밸브(절수밸브; WRV)에 대해서 설치위치작동원리를 서술하시오.

      (1) Evaporator Pressure Regulator

      : 증발기와 압축기 사이 흡입관에서 증발기 출구

      : 밸브의 입구압력(증발 압력)에 의해서 작동되며, 압력이 높으면 밸브가 열리고, 압력이면 닫혀서 일정 압력 이하로 떨어지는 것 방지


      (2) Suction Pressure Regulator

      : 증발기와 압축기 사이 흡입관에서 압축기 입구

      : 밸브의 출구압력에 의해서 작동되며, 압력이 높으면 밸브가 닫히고, 압력이면 열려서 일정 압력 이상으로 올라가는 것 방지


      (3) Water Regulating Valve

      : 응축기 입구의 냉각수 배관

      : 압축기 토출압력에 따라서 응축기에 공급되는 냉각수량을 증감시켜서 응축압력을 일정하게 유지시키고, 냉동기 운전 정지 시에는 냉각수 공급도 정지시켜 경제적 운전 가능하게 함

      25

      공조냉동기계기사 실기

      냉동장치에 사용하는 액분리기에 대하여 다음 물음에 답하시오.

      (1) 설치목적

      (2) 설치위치

      (1) 흡입 냉매가스에 혼입되어 있는 액냉매를 분리하여 냉매증기만 흡입시켜 액압축을 방지하고 압축기를 보호하는 역할


      (2) 증발기와 압축기 사이 흡입배관 중 설치

      26

      공조냉동기계기사 실기

      냉동기의 토출측에 설치한 가스 머플러(gas muffler)기능설치 방법에 대해 설명하시오.

      기능 : 압축기에서 토출되는 고압의 냉매가스 유속을 급격히 감소시켜 소음 감소, 왕복동시 압축기의 토출관이 가늘때 부착하여 맥동현상 완화


      설치방법 : 압축기와 응축기 사이 배관에 설치하되 압축기에 가깝게

      27

      공조냉동기계기사 실기

      취출(吹出)에 관한 다음 용어를 설명하시오


      (1) 셔터(shutter)

      (2) 전면적(face area)

      (1) 그릴 뒤쪽에 설치하여 풍량을 조절할 수 있게 한 댐퍼

      (2) 취출구의 개구부에 접하는 바깥둘레(외주)로 측정한 전체 면적

      28

      공조냉동기계기사 실기

      증기 보일러에 부착된 인젝터 원리를 설명하시오

      보일러 급수장치


      1. 증기노즐에서 증기가 분출 -> 압력강하 발생 -> 진공으로 급수관 물이 빨려 올라옴

      2. 빨려올라온 물과 증기 혼합

      3. 증기 : 냉각 응축, 급수 : 온도 상승, 속도에너지 증가 → 고속의 수류

      4. 고속의 급수 수류는 토출노즐에서 속도에너지가 압력에너지로 바뀌어 보일러 내부로 급수

      29

      공조냉동기계기사 실기

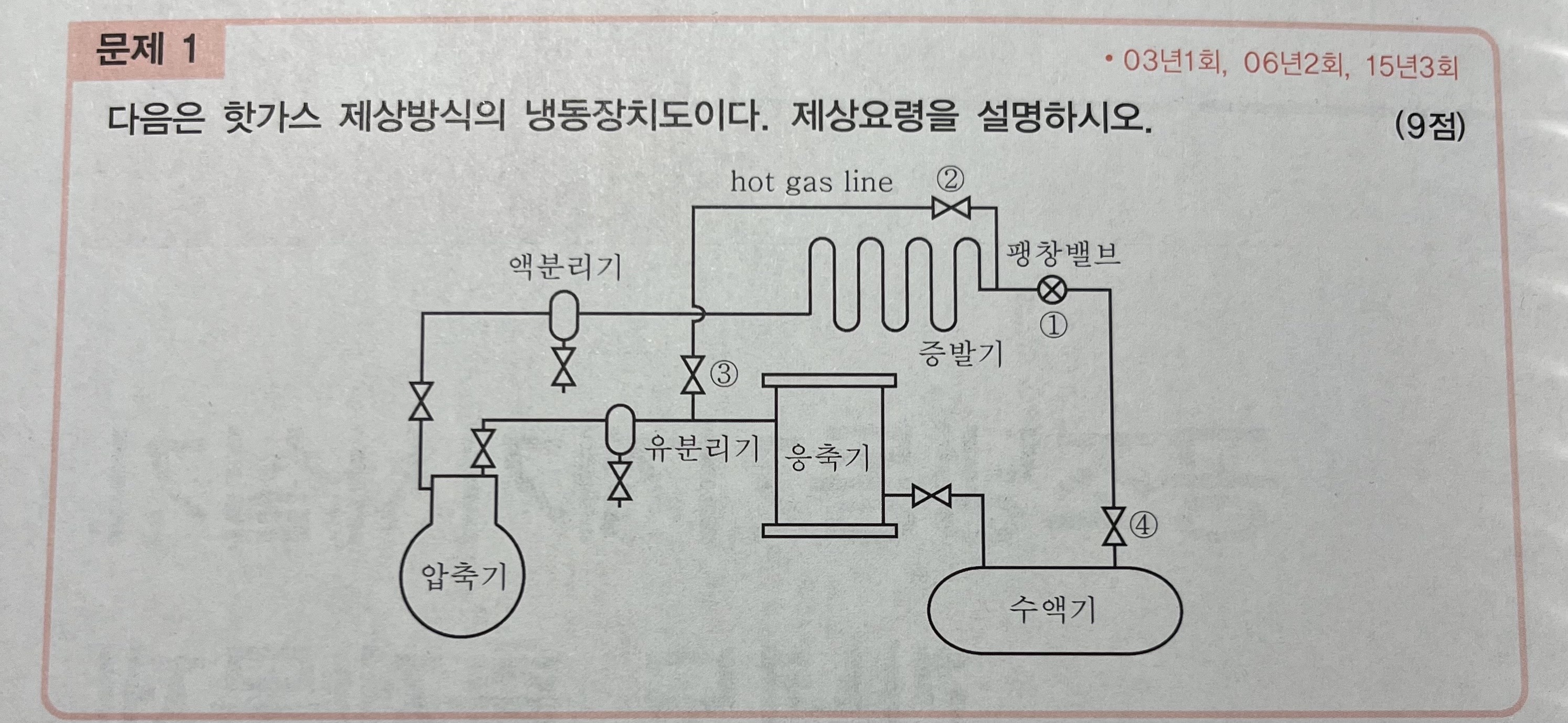

      다음은 Hot gas 제상방식의 냉동장치도이다. 제상요령을 설명하시오.

      문제이미지
      Preview

      1. 증발기 입구 팽창밸브 1을 닫는다

      2. 밸브 2,3을 열어 핫가스를 증발기로 유입시킨다

      3. 밸브 2의 감압 작용으로 핫가스의 압력 감소

      4. 증발기에서 제상하면서 냉각된 핫가스는 압축기로 흡입

      5. 제상이 끝나면 밸브 2,3을 닫고 팽창밸브 1을 열어 정상운전

      30

      공조냉동기계기사 실기

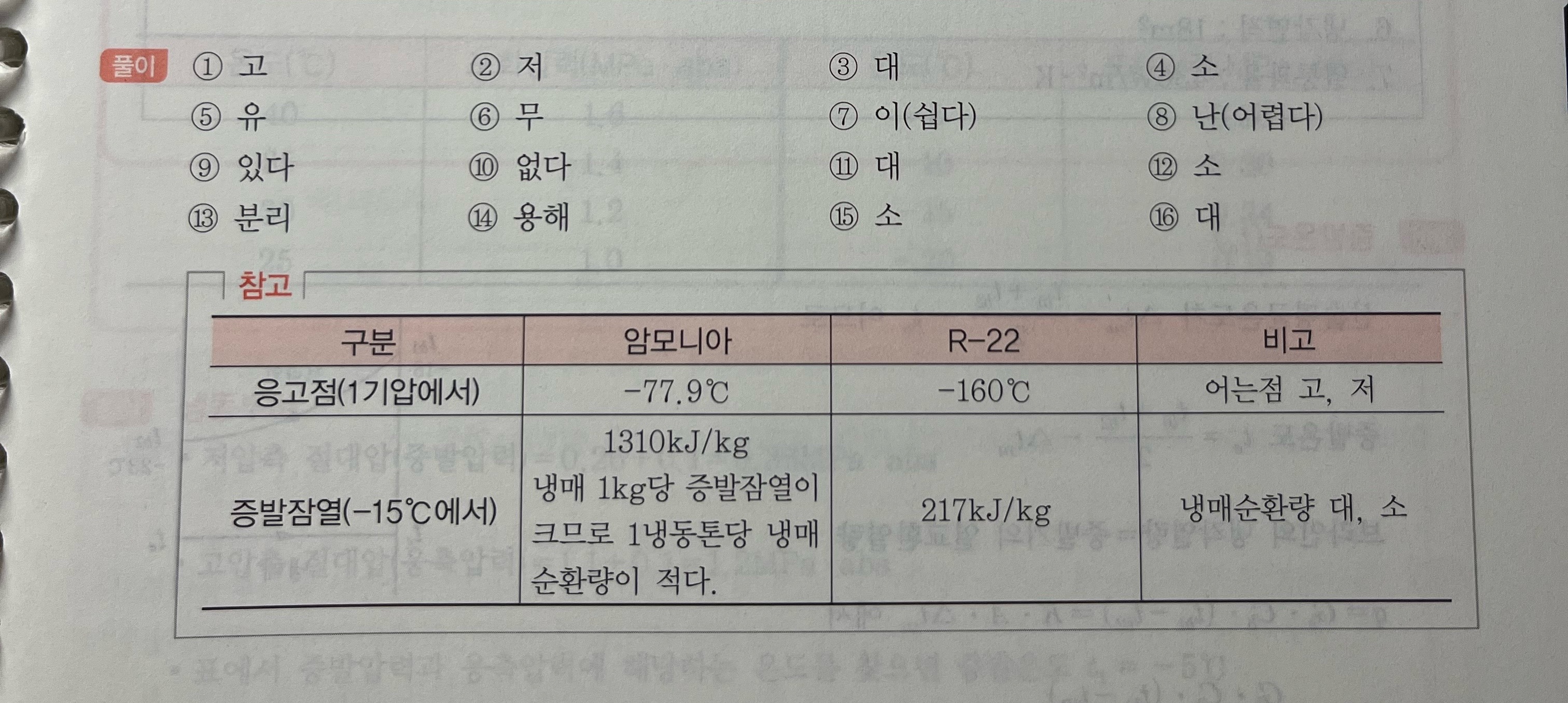

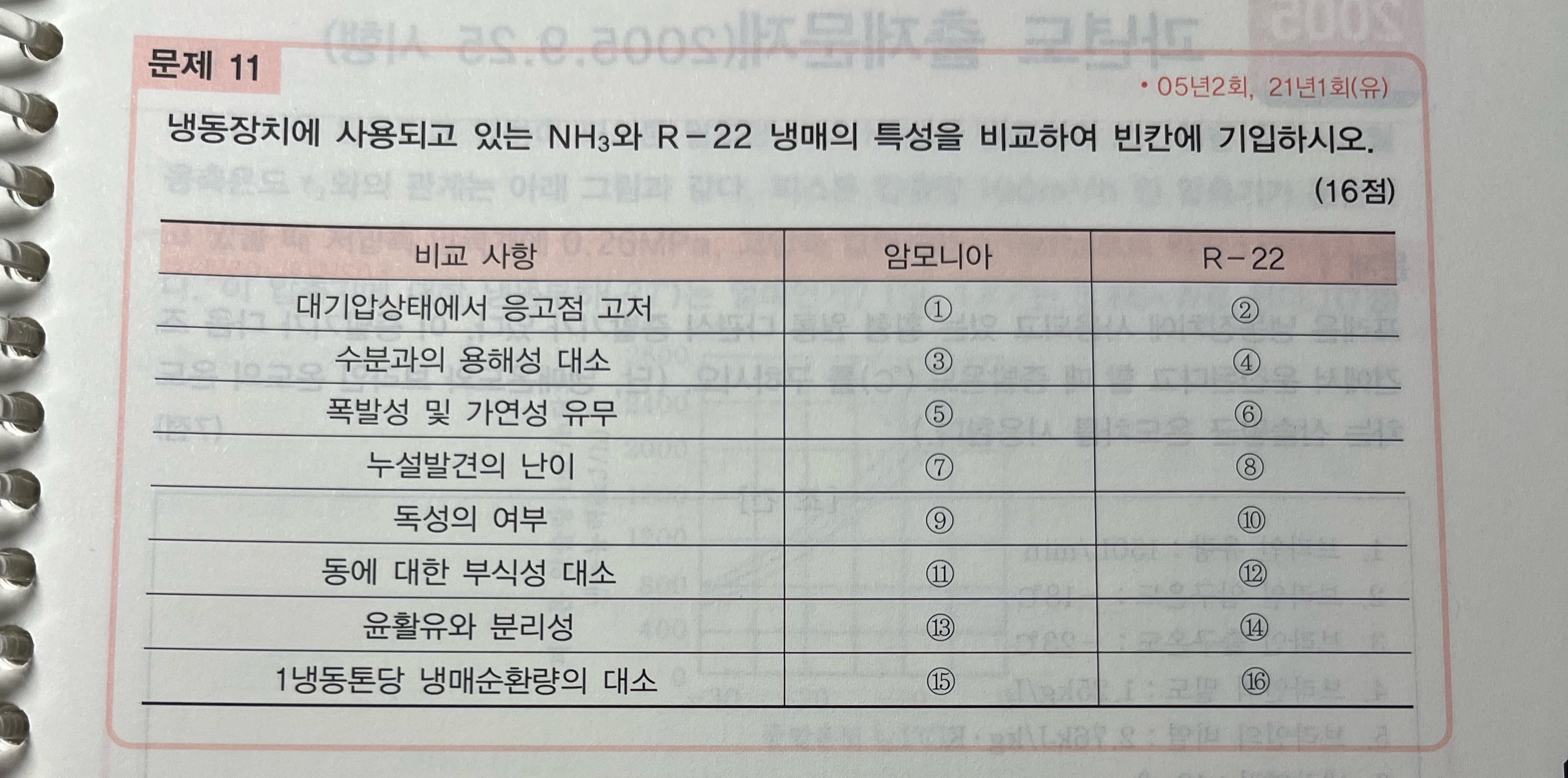

      냉동장치에 사용되고 있는 NH3와 R-22의 냉매 특성을 비교하여 빈칸에 기입하시오.

      문제이미지
      Preview

      사진과 동일

      문제이미지
      Preview

      31

      공조냉동기계기사 실기

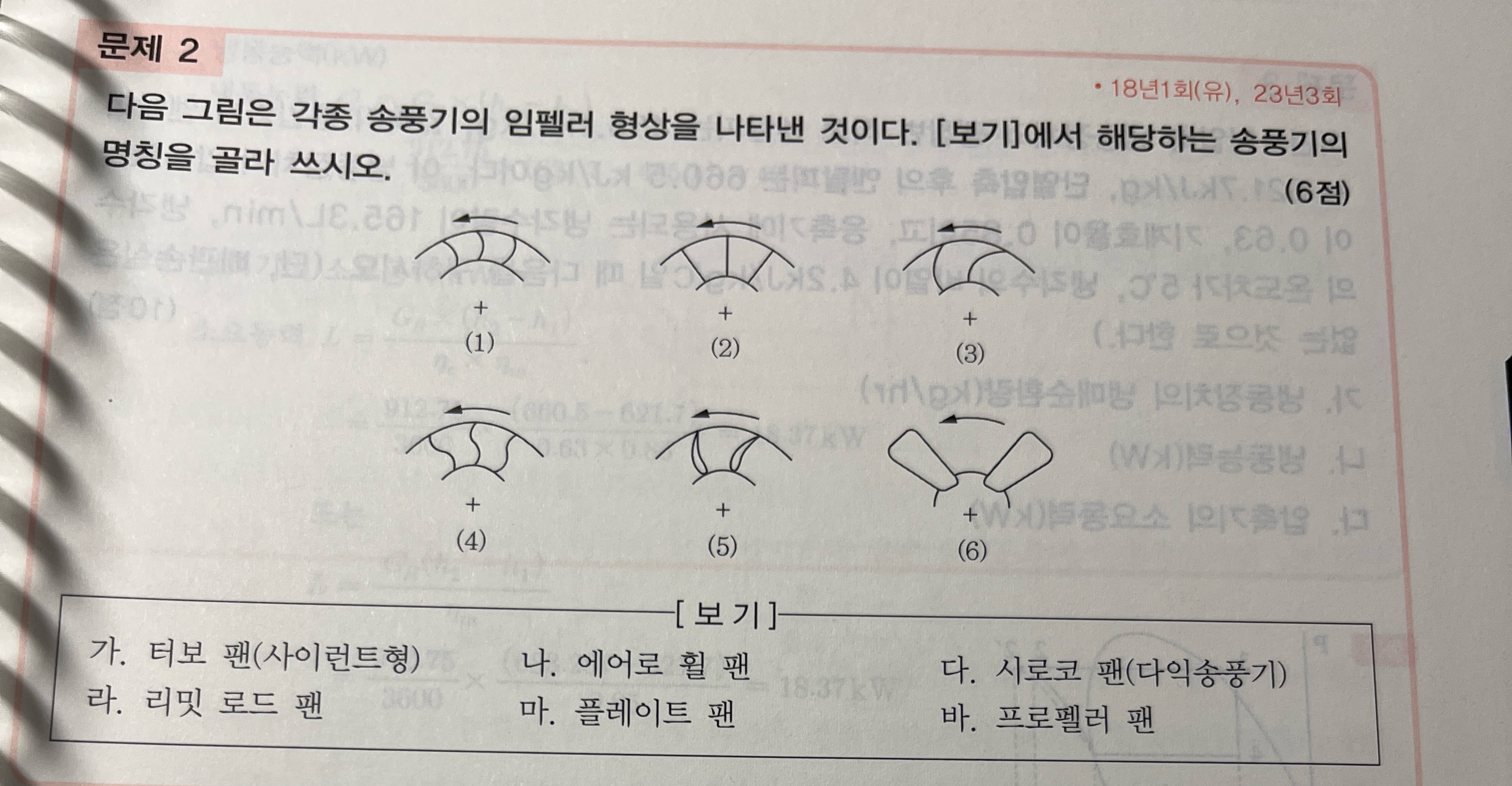

      다음 물음의 ( )안에 답을 쓰시오


      (1) 송풍기 동력 kW를 구하는 식 Q x P_S x 1/n_s 에서 Q의 단위 ( 1 ) 이고 P_S는 ( 2 )로서 단위는 kPa이고 n_s는 ( 3 )이다.


      (2) R-500, R-501, R-502는 ( ) 냉매이다.

      (1) m^3/s, 정압, 정압효율

      (2) 공비혼합(共沸混合)

      : 2가지 다른 냉매를 혼합하였으나 하나의 냉매와 같은 특성을 나타내는 냉매

      32

      공조냉동기계기사 실기

      송풍기 상사법칙에서 비중량이 일정하고 같은 덕트 장치의 회전수가 N1에서 N2로 변경될 때 풍량 Q, 전압 P, 동력 L에 대하여 설명하시오

      비중량이 일정하므로 r2/r1 = 1


      풍량은 회전수 변화량에 비례하여 변한다

      전압은 회전수 변화량의 2승에 비례하여 변한다

      동력은 회전수 변화량의 3승에 비례하여 변한다

      33

      공조냉동기계기사 실기

      냉매의 물음에 대해 답하시오


      (1) 냉매의 표준 비점이란 무엇인가? 간단히 답하시오

      (2) 표준비점이 낮은 냉매(예를 들면 R-22)를 사용할 경우, 비점이 높은 냉매를 사용할 경우와 비교한 장점과 단점을 설명하시오.

      (1) 표준대기압에서의 비점(포화온도, 증발온도)


      (2)

      장점 : 비점이 낮은 냉매는 비점이 높은 냉매보다 같은 증발온도에서 냉매가스의 비체적이 작아, 같은 능력을 얻기 위해 피스톤 토출량이 작아도되므로 압축기가 소형이 된다

      비점이 낮은 냉매는 비점이 높은 냉매보다 같은 증발온도에서 증발압력이 높기 때문에 낮은 증발온도에서도 장치 내 압력이 진공으로 떨어지지 않으므로 저온용에 적합하다

      단점 : 비점이 낮은 냉매는 비점이 높은 냉매보다 같은 응축온도에서 응축압력이 높아진다

      34

      공조냉동기계기사 실기

      증기배관에서 벨로스형 감압밸브 주위부품을 O안에 기입하시오

      1. 압력계

      2. 슬루스밸브

      3. 스트레이너

      4. 벨로스형 감압밸브

      5. 슬루스밸브

      6. 안전밸브

      7. 압력계

      8. 구형밸브(Globe 밸브)

      35

      공조냉동기계기사 실기

      다음과 같이 응축기 냉각수 배관을 설계하였다. 다음 물음에 답하시오.


      (1) 냉각수 출구배관을 응축기보다 높게 설치한 이유를 설명하시오

      (2) 시수를 냉각수로 사용할 경우와 사용하지않을 경우에 따른 자동제어 밸브의 위치는?

      (3) 시수를 냉각수로 사용할 경우, 급수배관에 필히 부착하여야할 것은 무엇인가?

      (4) 응축기 입출구에 유니언 또는 플랜지를 부착하는 이유를 간단히 설명하시오

      (1) 응축기 냉각수관에 체류하는 기포를 빼내어 냉각수 흐름을 원활하게 하여 열전달 효과를 높임


      (2)

      사용할 경우 : 자동제어 밸브를 응축기 입구에 설치한다

      사용하지 않을 경우 : 자동제어 밸브를 응축기 입구에 설치한다

      (3) 체크밸브를 설치하여 냉각수가 시수도 배관으로 역류하는 것 방지

      (4) 응축기와 배관을 쉽게 탈부착할 수 있게 함으로써, 보수 점검을 용이하게 함

      36

      공조냉동기계기사 실기

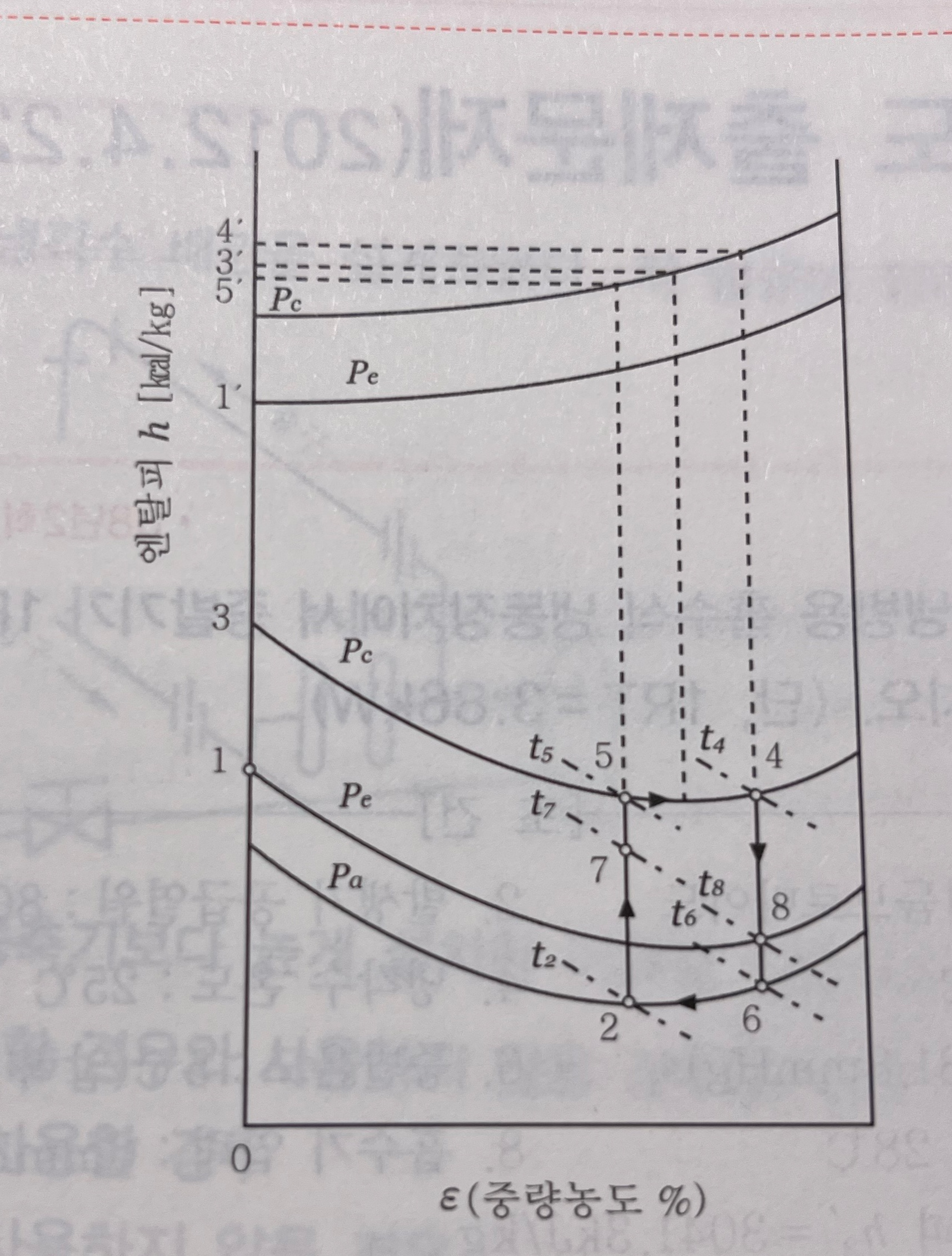

      다음과 같은 조건하에서 냉방용 흡수식 냉동장치에서 증발기가 1RT의 능력을 갖도록 하기 위한 각 물음에 답하시오. (단 1RT = 3.86kW)


      다음과 같이 나타내는 과정은 어떠한 과정인지 설명하시오

      (1) 4-8과정

      (2) 6-2과정

      (3) 2-7과정

      문제이미지
      Preview

      (1) 발생기에서 농축된 진한 용액이 흡수기로 가는 과정 (묽은용액과 열교환하며 냉각됨)

      (2) 흡수기에서 진한 LiBr 용액이 냉매인 수증기를 흡수하여 묽은 용액이 되는 과정

      (3) 흡수기의 묽은 용액이 발생기로 가는 과정 (중간에 진한용액과 열교환하여 가열됨)

      37

      공조냉동기계기사 실기

      프레온 압축기 흡입관(Suction Riser)에 있어서 이중 입상관을 사용하는 경우가 있다. 이중 입상관의 배관도를 그리고, 그 역할을 설명하시오.

      프레온 동장치에서 냉동기유(오일)의 회수용이하게 하기 위한 배관이다.

      38

      공조냉동기계기사 실기

      일반형 흡수식 냉동기(단중효용식)와 비교한 이중효용 흡수식 냉동장치의 특이한 점 3가지를 쓰시오

      1. 연료소비량이 단중효용식에 비해 65% 정도로 적게 소비된다

      2. 응축기에서 냉매의 응축열량이 단중효용식에 비해 75% 정도이다.

      3. 성적계수가 단중효용식에 비해 50% 정도 향상된다

      39

      공조냉동기계기사 실기

      흡수식 냉동장치에서 다음 물음에 답하시오.


      (1) 냉매와 흡수제를 쓰시오 (2가지씩)


      (2) 다음 흡수제의 구비조건 중 맞으면 O, 틀리면 X하고 수정하시오

      1. 용액의 증기압이 높을 것 ( )

      2. 용액의 농도변화에 의한 증기압의 변화가 작을 것 ( )

      3. 재생하는 열량이 낮을 것 ( )

      4. 점도가 높고 부식성이 높을 것 ( )

      냉매 : NH3, H2O

      흡수제 : LiBr H2O


      X 용액의 증기압이 낮을 것

      O

      O

      X 점도가 높지 않고 부식성이 없을 것

      40

      공조냉동기계기사 실기

      공기조화 부하에서 극간풍(틈새바람)을 구하는 방법 3가지 틈새바람방지하는 방법 3가지를 서술하시오

      극간풍 구하는 방법

      1. 환기횟수에 의한 방법

      2. 틈새 길이에 의한 방법(crack법, 극간길이법)

      3. 창면적에 의한 방법

      4. 사용빈도수에 의한 방법


      틈새바람 방지법

      1. 충분한 간격을 두고 이중문 설치

      2. 회전문 설치

      3. 에어커튼 사용

      4. 내를 압하여 부압력보다게 유지

      41

      공조냉동기계기사 실기

      2단압축 1단팽창 암모니아 냉매를 사용하는 냉동장치...


      중간냉각기의 기능 3가지를 쓰시오

      1. 응축기에서 나온 냉매액을 냉각시켜 과냉각 냉매가 되게하여 플래시가스 발생을 감소시키며, 냉동효과 증대

      2. 저단 압축기의 토출가스를 냉각시켜 고단 압축기로 보내므로 고단 압축기의 과열 및 소비동력 증가 방지

      3. 기액 분리기의 역할을 하므로 고단 압축기의 액압축 방지

      42

      공조냉동기계기사 실기

      다음 ( )안에 알맞은 말을 [보기]에서 골라 넣으시오


      표준 냉동장치에서 흡입가스는 ( 1 )을 따라서 ( 2 ) 하여 과열증기가 되어 외부와 열교환을 하고, 응축기 출구 ( 3 ) 에서 5도씨 과냉각 시켜서 ( 4 ) 을 따라서 교축작용으로 단열 팽창되어 증발기에서 등압선을 따라 포화증기가 된다.


      단열압축 등온압축 습압축

      등엔탈피선 등비체적선 등엔트로피선

      포화액선 습증기선 등온선

      등엔트로피선

      단열압축

      포화액선

      등엔탈피선

      43

      공조냉동기계기사 실기

      냉매번호 2자리 수는 메탄계 냉매, 냉매번호 3자리 수 중 100단위는 에탄계 냉매, 냉매번호 500단위는 공비 혼합냉매, 냉매번호 700단위는 무기물 냉매이며, 700단위 뒤의 2자리의 결정은 분자량의 값이ㅏㄷ. 다음 냉매의 종류에 따라서 해당하는 냉매번호를 ( )안에 기입하시오


      1. 메틸클로라이드

      2. NH3

      3. 탄산가스

      4. CClF2

      5. 아황산가스

      6. 물

      7. C2H4F2 + CCl2F2

      8. C2Cl2F4

      프레온 냉매 명명법 R- (C-1)(H+1)F : 1, 4, 8

      무기질 냉매 명명법 R-7(분자량) : 2 : 17, 3 : 44, 5 : 64, 6 : 18

      공비혼합냉매 명명법 7


      R-40

      R-717

      R-744

      R-12

      R-764

      R-718

      R-500

      R-114

      44

      공조냉동기계기사 실기

      냉매의 표기 방법에 대한 다음 설명에서 ( )안에 들어갈 알맞은 말을 쓰시오.


      [조건]

      냉매를 표기할 때 화학명을 그대로 쓰면 복잡하고 불편하기 때문에 국제표준화기구(ISO)에서 정하는 방법에 따라 번호를 부여하여 냉매(Refrigerants)의 머리글자를 따서 'R + number'의 형태로 표기한다. 때로는 '프레온22'와 같이 제조회사의 상품명에 냉매번호를 붙이기도 하지만 공식적인 명칭은 다음과 같은 방법에 따라 표기하는 것이 원칙이다.

      • 공비혼합냉매는 ( ① )번대의 번호로 개발된 순서대로 번호가 부여된다.

      •( ② )은(는) 400번대의 번호로 표시하며 혼합냉매를 이루고 있는 구성냉매의 번호 및 질량조성비를 명시한다. 이 때 ( ③ )이(가) 낮은 것부터 먼저 명시하는 것이 관례이다.

      •( ④ )은(는) 600번대의 번호로 부탄계, 산소화합물, 질소화합물 등이 포함된다.

      • 무기화합물 냉매는 ( ⑤ )번대의 번호로 표시하며 뒤의 두자리는 분자량을 사용하며 암모니아, 물, 이산화탄소 등이 이에 해당한다.

      • 불포화 유기화합물 냉매는 ( ⑥ )번대의 번호로 표시하며 100단위 이하는 할로카본 냉매의 번호를 붙이는 방법을 따른다

      1. 500

      2. 비공비혼합 냉매

      3. 비등점

      4. 유기화합물 냉매

      5. 700

      6. 1000

      45

      공조냉동기계기사 실기

      공기조화 장치에서 열원 설비 장치 4가지를 쓰시오

      1. 증기압축

      2. 흡수식 냉동설비 장치

      3. 온수 일러

      4. 증기 보일러 설비 장치

      5. 히트펌프 설비 장치

      46

      공조냉동기계기사 실기

      다음 냉동장치의 설치 위치 및 기능을 서술하시오


      유분리기

      수액기

      유분리기

      : 축기와 축기 사이

      : 축기에서 출되는 매가스 중에 섞여 있는 윤활유분리시키는 역할


      수액기

      : 응축기 하부

      : 응축기에서 화된 매액을 창밸브로 내기 일시적으로 저장하는 역할

      47

      공조냉동기계기사 실기

      암모니아 냉동장치, 부하변동이 심한 냉동장치 등에서 증발기와 압축기 사이의 흡입가스 배관에 액분리기를 설치하여 흡입가스에 냉매액이 혼합되어 있을 때 냉매액을 분리하여 증기만을 압축기에 흡입시켜 액압축으로 인한 압축기의 파손을 방지하게 된다.


      (1) 압축기액체상태의 냉매를 흡입하는 상태 혹은 현상을 무엇이라 하는가?


      (2) 위의 현상을 대비하기 위하여 압축기 전단 흡입측에 액분리기 설치한다. 액분리기 내 하부에 모인 냉매액의 용도 2가지 쓰시오.

      (1) 액백 현상


      (2)

      - 액분리기 하부에 모인 저온의 냉매액을 응축기 (또는 수액기)에서 나오는 고온의 냉매액과 열교환시켜,

      액분리기에 모인 냉매액을 증발시켜 압축기로 보내고, 응축기(또는 수액기)에서 나오는 고온의 냉매액은 과냉각시켜 냉동효과를 높인다.


      - 액분리기 하부에 모인 냉매액을 액회수장치를 이용하여 수액기로 보낸다


      - 액분리기 하부에 모인 냉매액을 자중에 의해 증발기로 재순환시킨다

      48

      공조냉동기계기사 실기

      펌프에서 손실 수두고려하는 이유와 손실 수두 종류 3가지를 서술하시오

      이유 : 펌프의 전양정실양정과 손실수두 이기 때문


      종류 : 찰 손실 수두, 기 손실 수두, 도 손실 수두

      49

      공조냉동기계기사 실기

      냉매액 강제 순환식 냉동장치의 장점 2가지를 적으시오.

      부하 변동 영향작다

      냉매량액식보다 적다

      냉매측 열전달 성능이 좋아 증발기 냉각능력이 우수하다

      프레온 냉동장치의 경우 증발기에 냉동기유가 고이지 않는다

      50

      공조냉동기계기사 실기

      어느 공장이 겨울철에 휴업하였다가 이 되어 토출밸브를 열고 암모니아 냉동기를 가동하였더니 소음과 함께 피스톤이 파괴되었다. 이 현상이 일어난 이유를 쓰시오.

      겨울철 냉동기를 장시간 정지시키면 압축기 크랭크케이스 하부의 온도가 낮아지며 냉동기가 정지된 동안에 크랭크케이스에 냉매액이 고이게 된다.

      압축기를 재가동 했을 때 , 크랭크케이스에 고여있던 액냉매가 오일과 함께 압축기로 흡입되어 액압축을 일으켜 소음과 함께 피스톤이 파괴되었다
