가스기사 작업 2020 2 해설 페이지
1번

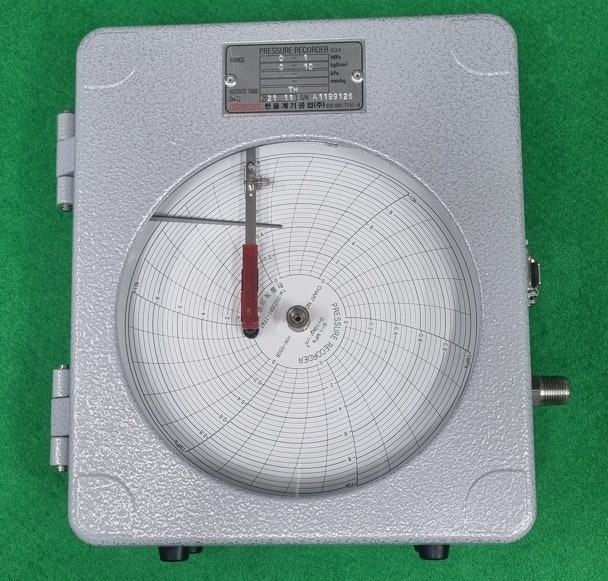

최고사용압력이 저압인 도시가스 배관의 기밀시험에 대한 물음에 답하시오.
1. 기밀시험압력을 측정하는 장비 명칭을 쓰시오.
2. 배관 내용적이 1m2 미만인 경우에 기밀유지 시간은 얼마인가?
1. 자기압력 기록계
2. 24분
-
1m3 이상: 24분
1m3 이상 10m3 미만: 240분
10m3 이상 300m3 미만: 24*V분 (1440분 초과시 1440분으로 할 수 있다)
2번
공동주택 등에 도시가스를 공급하기 위하여 압력조정기를 설치하는 경우에 대한 물음에 답하시오.
1. 공급되는 압력이 저압인 경우 공급 세대수는 얼마인가?
2. 압력조정기 점검주기는 얼마인가?
1. 250세대 미만
2. 6개월에 1회 이상
-
도시가스 공급시설 압력조정기 점검주기: 6개월에 1회 이상
도시가스 사용시설 압력조정기 점검주기: 1년에 1회 이상
0641
3번
실내에 설치된 기화장치에 대한 물음에 답하시오.
1. 액체 상태로 열교환기 밖으로 유출을 방지하는 장치의 명칭을 쓰시오
2. 실내로 액체가 유출 시 발생할 수 있는 문제점 2가지를 쓰시오.
1. 액 유출 방지장치
2-1. 폭발의 위험
2-2. 산소 부족으로 인한 질식
4번

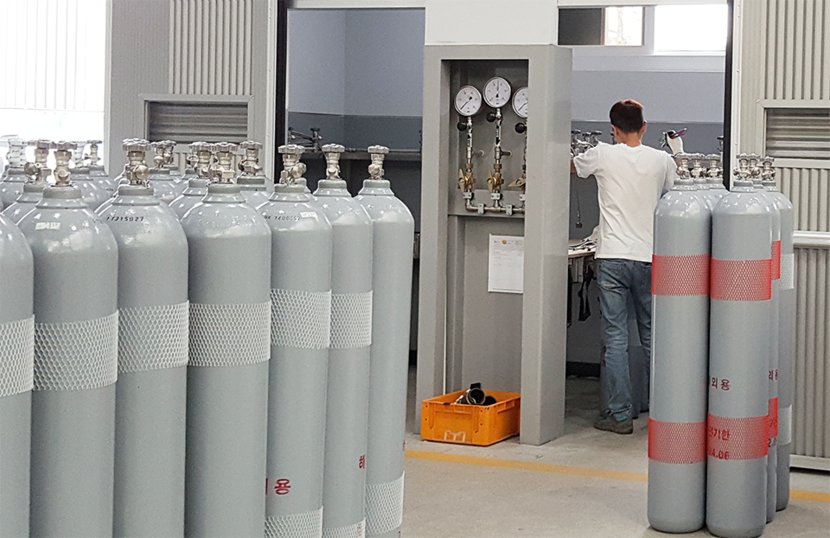

산소, 질소와 같은 압축가스를 저장하는 용기 명칭을 쓰시오.
(단, 제조방법 분류에 따른 명칭이다.)
이음매 없는 용기
( = 심리스 용기)
5번

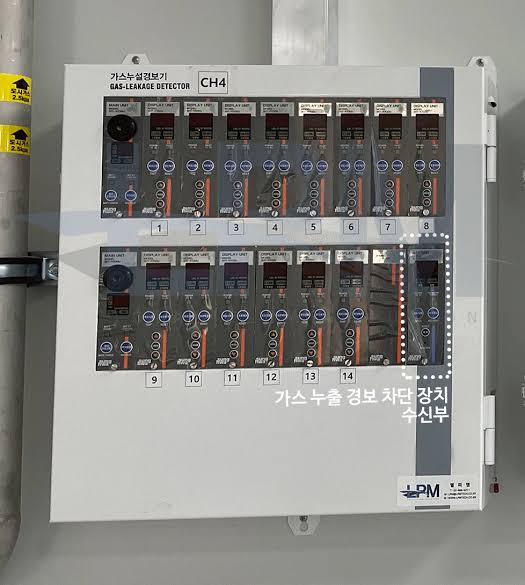

가스누출경보 차단장치에 대한 물음에 답하시오
1. 검지부, 차단부, 제어부를 각각 설명하시오
2. 제어부의 열림 및 닫힘표시는 각각 어떤 색으로 표시하는가?
1-1. 검지부: 누출된 가스를 검지하여 제어부로 신호를 보내는 기능을 가진 것
1-2. 차단부: 제어부로부터 보내진 신호에 따라 가스의 유로를 개폐하는 기능을 가진 것
1-3. 제어부: 차단부에 자동차단신호를 보내는 기능, 차단부를 원격 개폐할 수 있는 기능 및 경보 기능을 가진 것이다.
2-1. 열림: 녹색
2-2. 닫힘: 적색 또는 황색
6번
가스용 콕에 대한 물음에 답하시오.
1. 과류차단 안전기구를 설명하시오
2. 상자콕의 정의를 설명하시오
3. 상자콕의 출구측에 접속되는 것으로 신속하게 탈착할 수 있고, 접속부에서 가스누출이 없는 이음구조를 무엇이라 하는가?
4. 과류차단 안전기구를 가지며 핸들 등이 반개방 상태에서도 가스유로가 열리지 않게 하는 장치의 명칭은 무엇인가?
1. 표시유량 이상의 가스량이 통과되었을 경우 가스유로를 차단하는 장치
2. 상자에 넣어 바닥, 벽 등에 설치하는 것으로서 3.3kPa 이하의 압력과
1.2m3/h 이하의 표시 유량에 사용하는 콕을 말한다.
3. 신속이음쇠
4. 온-오프 장치
7번
신규로 설치되는 최고사용압력이 고압이나 중압인 도시가스 배관의 기밀시험 방법에 대한 물음에 답하시오.
1. 용접으로 접합된 배관에 행하는 비파괴검사법은?
2. 비파괴검사에 합격한 배관은 통과하는 가스를 시험가스로 사용할 때 가스검지기는 몇 % 이하에서 작동하지 않는 것으로 판정하는가?
3. 매설된 배관은 시험가스를 넣어 얼마 경과한 후 판정하는가?
1. 방사선투과시험
2. 0.2%
3. 24시간
8번
도시가스 공급배관을 매설할 때에 대한 물음에 답하시오.
1. 황색배관에 사용할 수 있는 최고압력은 얼마인가?
2. 적색배관과 황색배관의 최소 이격거리는 얼마인가?
(단, 배관의 관리주체가 같다.)
1. 0.4MPa
2. 0.3m
-
중압 이하의 배관과 고압배관을 매설하는 경우 서로간의 거리를 2m 이상으로 설치한다.
단, 철근콘크리트 방호구조물 안에 설치하는 경우 1m 이상, 중압 이하의 배관과 고압 배관의 관리 주체가 같은 경우에는 0.3m 이상으로 할 수 있다.
(KGS FS551)
-
황색 배관은 가스용 폴리에틸렌 배관으로 최고 사용압력 0.4MPa 이하에서 사용하므로 중압 또는 저압배관으로 본 것이다.
-
적색 배관은 폴리에틸렌 피복강관으로 중압 이상의 배관에 사용하므로 고압배관으로 본 것이다.
9번
가스용 폴리에틸렌관의 열융착이음 종류 3가지를 쓰시오.
1. 맞대기 융착이음
2. 소켓 융착이음
3. 새들 융착이음
10번

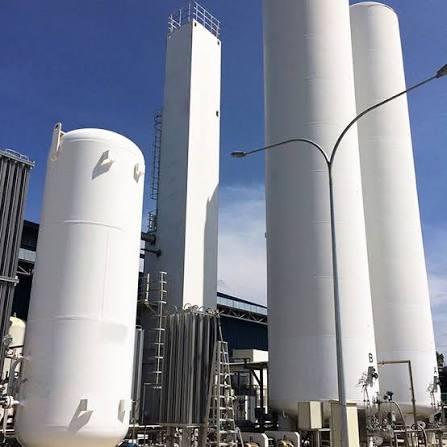

액화산소, 액화질소, 액화아르곤을 분리하는 장치에 대한 물음에 답하시오.
1. 이 장치의 명칭을 쓰시오.
2. 이 장치에서 액화산소통 안의 액화산소 5L 중에 아세틸렌 질량이 몇 mg 넘을 때는 운전을 중지하고 액화산소를 방출하여야 하는가?
1. 공기액화 분리장치
2. 5mg
