토공사에 사용하는 마이크로 말뚝의 정의와 장점 2가지를 기술하시오.
마이크로 말뚝
(1) 마이크로 말뚝 : 지반을 천공하여 강재를 삽입하고 그라우팅하여 형성된 직경 300mm 이하의 소구경 말뚝
(2) 장점
① 진동 및 소음의 최소 발생으로 주변 지반의 최소 교란
② 지반 및 굴착조건이 양호하지 않아도 시공 가능
③ 협소한 작업공간에서 사용 가능
철골공사에서 용접 접합의 단점 2가지를 기술하시오.
용접 접합의 단점
(1) 숙련공이 필요함
(2) 용접 결함 검사의 어려움
(3) 용접열에 의한 변형 발생
(4) 결함 발견 시 재시공 곤란
톱다운 공법은 지상이 협소한 대지 등 작업공간이 부족함에도 공간을 활용하여 작업이 가능한 이유를 기술하시오.
톱다운 공법
1층 바닥판을 선시공하여 흙막이 벽을 지지하고 이 바닥판을 작업장으로 활용하므로 협소한 대지에서도 효율적인 공간 활용이 가능하다.
미장공사와 관련된 다음 용어의 정의를 간략히 기술하시오.
(1) 손질바름 :
(2) 실러바름 :
미장공사의 용어
(1) 손질 바름 : 콘크리트 또는 콘크리트 블록 바탕에서 초벌바름 전에 마감두께를 균등하게 하기 위해 모르타르 등으로 미리 요철을 조정하는 것
(2) 실러 바름 : 바름재와 바탕과의 접착력 증진 등을 위하여 합성수지 에멀션 플라스터 등을 바탕에 바르는 것
다음의 콘크리트공사용 거푸집에 대하여 설명하시오.
(1) 슬라이딩 폼(Sliding Form) :
(2) 터널 폼(Tunnel Form) :
거푸집의 종류
(1) 슬라이딩 폼 : 유닛 거푸집을 설치하여 요크(York)로 거푸집을 끌어올리면서 연속해서 콘크리트를 타설 가능한 수직활동 거푸집, Silo, 굴뚝 등 단면형상의 변화가 없는 구조물에 사용
(2) 터널 폼 : 대형 형틀로 벽과 바닥의 콘크리트 타설을 일체화하기 위한 ㄱ자 또는 ㄷ자 형의 기성재 거푸집으로 한 번에 설치·해체할 수 있도록 한 거푸집
다음은 토공사에 사용되는 장비의 설명이다. 각 설명에 해당하는 장비명을 기술하시오.
(1) 장비가 서 있는 곳보다 높은 곳의 굴착에 사용되는 굴착 장비
(2) 장비가 서 있는 곳보다 낮은 곳의 흙을 좁고 깊게 굴착하는 장비
터파기 장비
(1) 파워셔블(Power Shovel)
(2) 클램 쉘(Clam Shell)

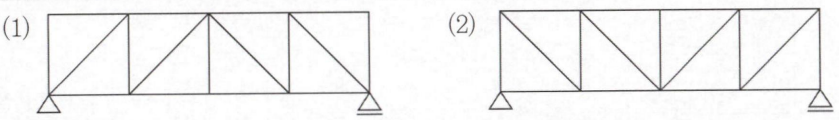

다음 그림의 트러스 명칭을 쓰시오.
트러스의 종류
(1) 하우 트러스
(2) 프랫 트러스
벽돌벽의 표면에 생기는 백화의 정의에 관하여 기술하시오.
백화현상의 정의모르타르 중의 석회성분이 빗물에 용해되어 건물의 표면에 올라와 공기 중 CO2 가스와 결합하여 탄산석회를 생성하여 조직 벽면에 백색 물질이 돋는 현상
고강도 콘크리트의 폭렬현상에 관하여 기술하시오.
고강도 콘크리트의 폭렬현상화재 시 고열로 인하여 콘크리트 내부에서 생성된 수증기의 압력이 증가하게 되고 이 압력이 콘크리트의 인장강도보다 크게 되면 폭음과 함께 콘크리트가 떨어져 나가는 현상
시공계획서의 내용 중 친환경관리계획과 관련된 내용 4가지를 기술하시오.
시공계획서 중 친환경관리계획
(1) 작업장 및 작업장 주변의 환경관리계획
(2) 산업부산물 재활용계획
(3) 건설폐기물 저감 및 재활용계획
(4) 온실가스 배출 저감 계획
(5) 천연자원 사용 저감 계획
목재의 건조방법 중 인공 건조법의 종류 3가지를 기술하시오.
목재의 인공 건조법
(1) 진공법
(2) 증기법
(3) 열기법
(4) 훈연법
대리석 분말 또는 세라믹 분말에 특수 혼화제를 첨가한 레디믹스트 모르타르를 현장에서 물과 함께 혼합하여 뿜칠로 전체 표면을 1~3mm 두께로 얇게 바르는 미장공법의 명칭을 기술하시오.
미장 공사의 용어
수지 미장
민간이 자금을 조달하여 시설을 준공한 후 소유권을 정부에 이전하되, 정부의 시설임대료를 통해 투자비를 회수하는 민간투자사업 계약방식의 명칭을 기술하시오.
용어
BTL

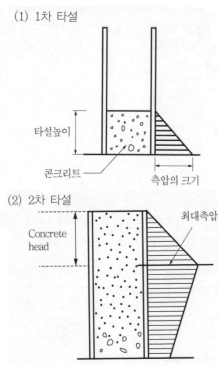

수직 거푸집을 설치하고 콘크리트를 타설할 때 거푸집에 작용하는 측압을 그리시오.
(1) 1차 타설 :
(2) 2차 타설 :
다음 보기의 미장 재료 중 기경성과 수경성 미장 재료를 구분하여 기술하시오.
진흙, 시멘트 모르타르, 순석고 플라스터, 회반죽, 돌로마이트 플라스터, 경석고 플라스터
미장 재료의 구분
(1) 기경성 : 진흙, 회반죽, 돌로마이트 플라스터
(2) 수경성 : 시멘트 모르타르, 순석고 플라스터, 경석고 플라스터
다음 용어를 간략히 설명하시오.
(1) 로이유리 :
(2) 단열간봉 :
용어 정의
(1) 로이유리 : 금속이나 금속산화물이 얇게 코팅된 유리로서 가시광선의 투과율이 높고 열의 이동이 최소화된 에너지 절약형 유리로 저방사 유리라고도 함
(2) 단열간봉 : 이중유리 또는 삼중유리 사이의 간격을 유지하는 플라스틱 스페이서로 내부에 기체나 공기 등의 열전도율이 낮은 소재를 넣어 단열성능을 향상시킨 재료
철골공사의 절단가공에서 절단방법의 종류 3가지를 기술하시오.
철골 절단방법
(1) 전단 절단
(2) 가스 절단
(3) 톱 절단

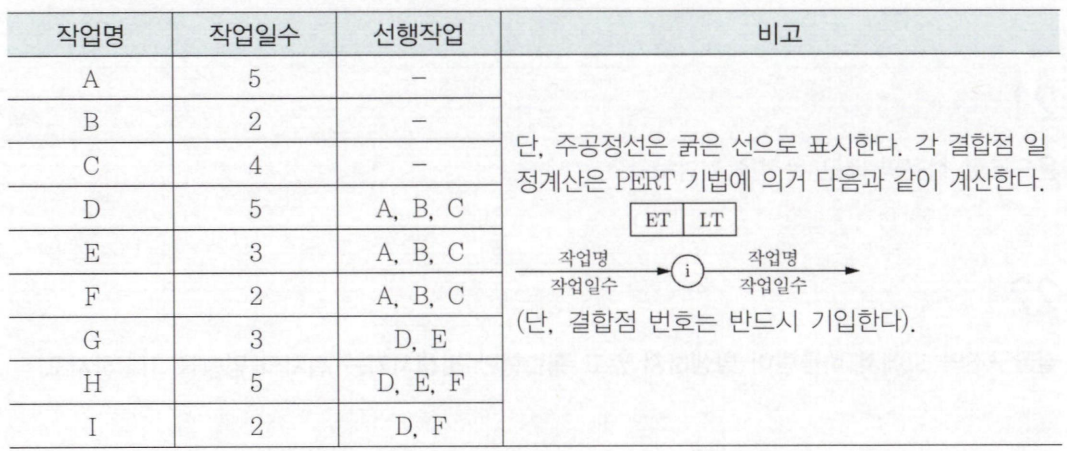

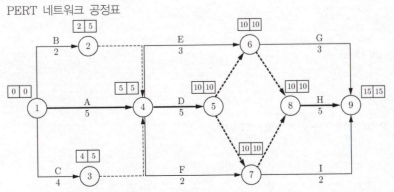

다음 데이터를 네트워크 공정표로 작성하시오.(표 데이터 및 PERT 기법 계산 방식 포함)

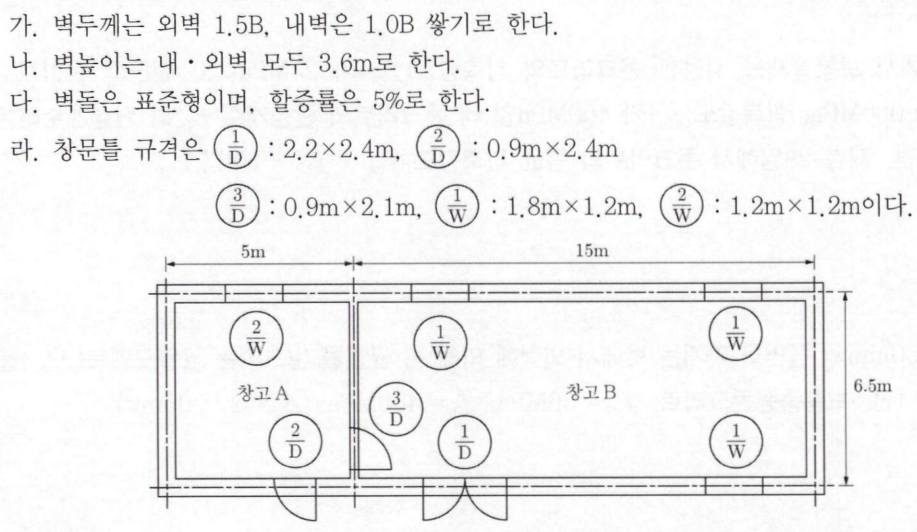

다음 그림과 같은 창고를 시멘트 벽돌로 신축하고자 한다. 소요 벽돌량과 내·외벽을 시멘트 모르타르로 미장할 때 미장면적(m2)을 구하시오. (단, 벽돌량은 정수로 표기한다.)(설계 조건 및 창호 규격, 평면도 포함)
벽돌량 & 미장면적
(1) 벽돌량
① 표준형이므로 크기는 190×90×57이다.
② 외벽(1.5B)
2×(5+15+6.5)×3.6−[(2.2×2.4)+(0.9×2.4)+3×(1.8×1.2)+(1.2×1.2)]=175.44m2×224장/m2×1.05=41,263.49≈41,264장
③ 내벽(1.0B) : [6.5−2×20.19+0.09+0.01]×3.6−(0.9×2.1)=20.47m^2×149장/m^2×1.05=3,202.53≈3,203장
∴ ②+③ = 41,264 + 3,203 = 44,467장
(2) 미장면적
① 외벽 : 2×[(5+15+0.29)+(6.5+0.29)]×3.6−[(2.2×2.4)+(0.9×2.4)+3×(1.8×1.2)+(1.2×1.2)]=179.616m^2
② 내벽
㉠ 창고 A : 2×[5−(20.29+20.19)+6.5−2×(20.29)]×3.6−[(0.9×2.4)+(0.9×2.1)+(1.2×1.2)]=73.494m^2
㉡ 창고 B : 2×[15−(20.19+20.29)+6.5−2×(20.29)]×3.6−[(2.2×2.4)+(0.9×2.1)+3×(1.8×1.2)]=137.334m^2
∴ ①+② = 179.616 + 73.494 + 137.334 = 390.44m^2
수중 콘크리트 타설 시 외측 가설벽, 차수벽의 경우 철근의 피복두께를 얼마로 하여야 하는가?
수중 콘크리트의 피복두께
100mm 이상
온도조절 철근의 배근 목적을 기술하시오.
온도조절 철근콘크리트의 건조수축, 온도변화 등에 의해 발생하는 콘크리트 수축균열을 줄이기 위해 사용되는 철근
철골구조의 보에서 비틀림이 발생하지 않고 휨변형만 발생시키는 위치의 명칭을 기술하시오.
용어 정의
전단중심(Shear Center)
어떤 골재의 비중이 2.65이고, 단위용적중량이 1,800kg/m^3이라면 이 골재의 실적률을 계산하시오.
실적률 계산실적률 = Gw×100(%)=
(1.8/2.65)×100=67.92%
강도설계법에서 보통골재를 사용한 콘크리트의 압축강도(fck)가 24MPa이고 철근의 탄성계수(Es)가 200,000MPa, 항복강도(fy)가 400MPa일 때 콘크리트의 탄성계수(Ec)와 탄성계수비를 구하시오. (단, 재령 28일에서 콘크리트의 평균 압축강도 fcu=fck+4이다.)
콘크리트 탄성계수, 탄성계수비 계산
(1) Ec=8,500׳√fcu=8,500׳√fck+Δf
fck≤40MPa:Δf=4
fck≥60MPa:Δf=6
8,500׳√(24+4)=25811MPa
200000/25811=7.75
300mm×600mm의 단면을 가지는 보에서 외력에 의해 휨 균열을 일으키는 균열모멘트(Mcr)를 계산하시오. (단, 보통중량콘크리트, fck=30MPa, fy=400MPa, As=2,000mm2)
균열모멘트 계산
(1) σ=M/Z→fr=Mcr/Z→Mcr=fr×Z
(2) Mcr=0.63λ√fck×((bh2)/6)
(3) Mcr=0.63(1)√30×((300(600)2/6)=62,111,738.02N⋅mm=62.11kN⋅m
철근콘크리트구조에서 양단 연속인 T형보의 유효폭(be)를 계산하시오.
(단, 보 경간 6,000mm, 슬래브 길이 3,000mm, 슬래브의 두께(hf) 200mm, 보의 복부 폭(bw) 300mm이다.)
T형보의 유효폭 계산
T형보의 유효폭은 다음 값 중 최솟값을 사용한다.
(1) 16tf+bw (tf : 슬래브 두께, bw : 보의 폭) = 16×200+300=3,500mm
(2) 양쪽 슬래브의 중심 간 거리 = 3,000+3,000=3,000mm
(3) 보 경간의 1/4=46,000=1,500mm
이 중 최솟값이므로 유효폭은 1,500mm
