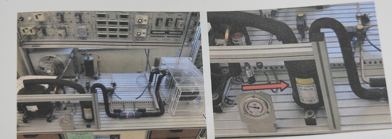

부품명칭 : 고저압차단스위치

화살표가 가르키는 부분의 명칭 : 수동복귀버튼(리셋버튼)

기능 : 고저압스위치의 설정압력을 초과한 경우 자동제어 회로에 의해 cut-out되고 압축기가 정지되어 냉동장치의 위험을 방지한다. 이때 아무런 조치없이 냉동장치의 압력이 정상상태로 돌아가 자동제어에 의해 다시 운전한다면 똑같은 현상이 반복될 수 있으므로 cut-out 후에는 냉동장치의 이상현상을 점검해 조치하고 다시 수동복귀버튼을 눌러 고저압스위치를 리셋시켜 사용하게 된다.

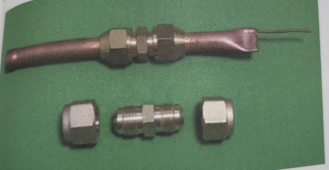

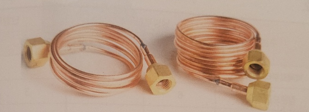

명칭 : 플레어이음

목적 : 1.동관이음, 2.분해점검 및 수리

디스크 증기식트랩(디스크트랩)

90도엘보, 부싱, 캡, 45도엘보

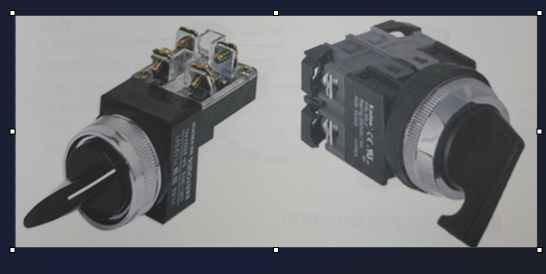

셀렉터 스위치

명칭 : 붕사가루

용도 : 가열에 의한 접합면의 산화피막을 제거하고 용제에 녹은 용접봉이 잘 흘러 들어가게 돕는다.

명칭 : 플레이트형 열교환기

용도 : 고온유체와 저온유체를 열교환하여 냉동장치의 효율을 높이는데 사용한다.

원심식압축기

특징 : 저압 냉매 취급이 용이하다

원리 : 고속으로 회전하는 임펠레의 원심력으로 냉매가스 속도에너지를 압력으로 바꾸어 압축시키는 원리이다

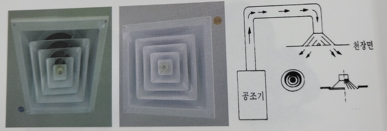

명칭 : 아네모스탯형 취출구

특징 : 형태는 동심원과 사각형의 여러 장의 판을 겹쳐 빈 틈을 만들고 그 틈으로부터 공기를 취출함과 동시에 실내 공기를 유인하여 확산시킨다.

와이어 스트리퍼

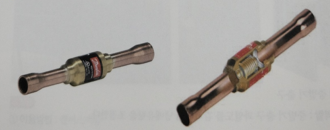

전자밸브

특징 : 전자석의 원리로 밸브를 개폐 하여 흐름을 제어한다.

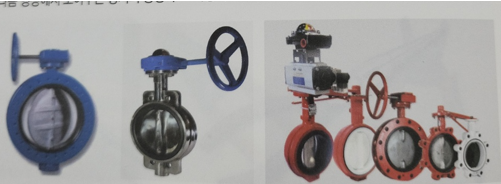

명칭 : 버터플라이 밸브

목적 : 유로개폐 및 유량조절용

전자개폐기

TMI : 전자접촉기(MC) + 과부하계전기(THR) 두개를 합친것이다.

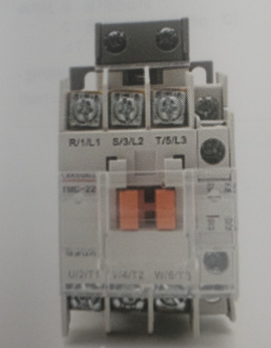

전자접촉기 / 마그네틱 컨텍터(MC)

가. 8핀릴레이

나. 열동형과부하계전기(THR)

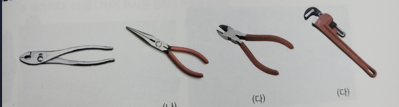

가. 플라이어

나. 롱노즈 플라이어

다. 니퍼

라. 파이프 렌치

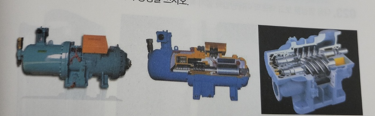

스크류 압축기

특징 : 부품수가 적어 고장률이 적다

원리 : 암나사와 수나사로 된 두개의 로터가 서로 맞물림에 의해 냉매가스를 흡입- 압축 - 토출 시킨다

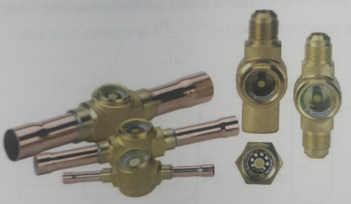

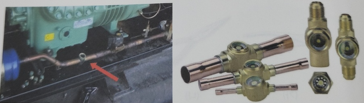

명칭 : 사이트 글라스

설치위치 : 응축기와 팽창밸브 사이의 고온고압액관

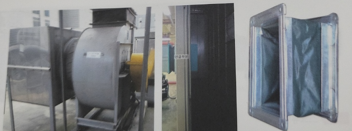

명칭 : 캔버스 이음

설치목적 : 송풍기의 진동이 덕트에 전달되지 않도록 하기 위해 송풍기와 덕트 사이에 천소재로 만들어 설치한 이음

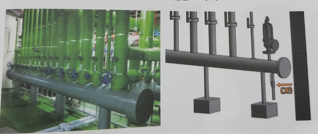

명칭 : 드레인 밸브

역할 : 헤더 내부의 이물질 및 드레인을 배출시키기 위해 사용된다.

설치위치 : 증발기 출구

감온통의 역할 : 증발기 출구 과열도를 감지하여 냉매유량을 조절한다

명칭 : 계기용변류기

용도 : 1차측 대전류를 소전류로 변환하는 장치

명칭 : 체크밸브

용도 : 유체를 한쪽 방향으로만 흐르게 하여 역류를 방지한다.

명칭 : 수액기

용도 : 응축기와 팽창밸브 사이에 설치하여 냉매를 일시 저장하거나 불응축가스를 제거하고 액냉매만 팽창밸브로 보내주는 역할을 한다.

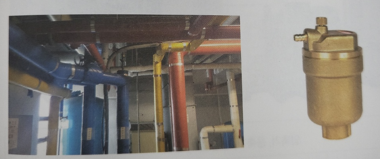

공기빼기 밸브(에어벤트)

설치목적 : 배관기기중 공기를 제거하여 유체순환을 양호하게 하기 위해 설치한다

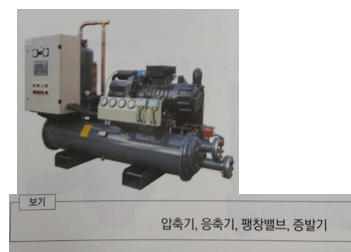

명칭 : 수냉식콘덴싱유닛(스크류식)

내부설치된 장치 : 압축기 응축기

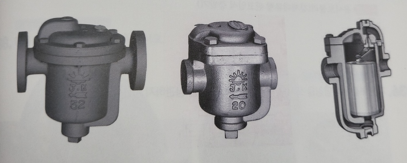

명칭 : 버킷트랩

작동원리 : 기계적 트랩으로 포화증기의 비중차를 이용해 응축수를 배출한다.

부저

기기 및 장치의 고장이 생겼을 떄 발생을 알려주는 경보기기이다.

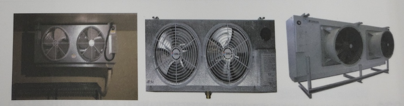

유니트쿨러(강제대류형 팬코일식 증발기)

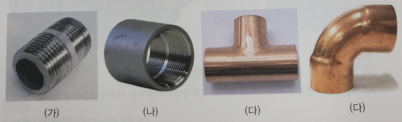

가 : 니플

나 : 소켓

다 : 티이(티)

라 : 엘보

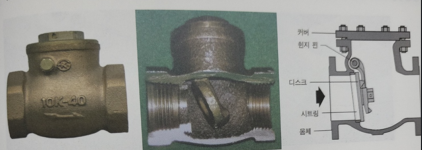

명칭 : 체크밸브(스윙식)

특징 : 유체를 한쪽 방향으로만 흐르게 하여 역류를 방지한다.

명칭 : 냉매회수장치

역할 : 냉매회수작업

도통시험

명칭 : 수은

76cmHg -> 0.1MPa

1atm = 1.0332[kg/cm^2] = 760[mmHg] = 101.325[kPa]

76cmHg = 101.325kPA -> 0.101325MPa

아세틸렌밸브를 열고 점화 후 산소밸브를 연다.

명칭 : 방화댐퍼(루버형)

작동원리 : 화재발생 시 퓨즈가 녹아 덕트를 차단시키며 덕트를 통해 다른 곳으로 화재가 번지는 것을 방지한다.

명칭 : 응축기

역할 : 압축기에서 보내온 고온고압의 기체냉매를 외부의 공기나 냉각수를 이용해 응축액화시키는 장치

1. 드릴작업 시 장갑을 착용했다.

2. 드릴작업 중 작업복의 지퍼와 단추를 풀고 있었다.

3. 드릴작업 시 구멍을 뚫을때 여러 번 나눠서 뚫어야 하는데 한 번에 뚫었다.

4. 드릴작업 중 드릴이 완전 정지하는 않은 상태에서 급히 공작물(강관)을 옮겼다.

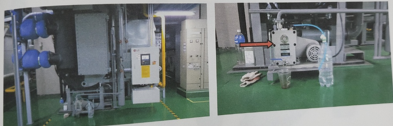

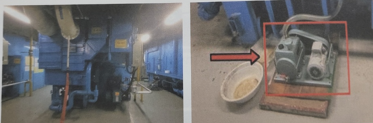

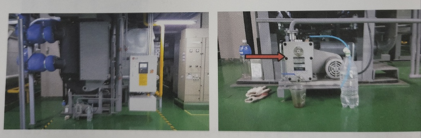

명칭 : 추기회수장치(진공펌프)

역할 : 장치 내부를 진공시킨다.

명칭 : 브라켓 밸브

역할 : 냉매충전 및 회수작업 시 사용되는 밸브

명칭 : 코어쉘 필터드라이어

설치위치 : 응축기와 팽창밸브 사이

검전기

증발기 내부의 진공도를 유지하기 위해 사용한다.

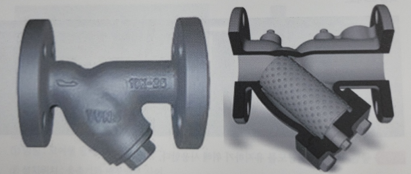

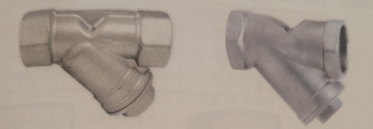

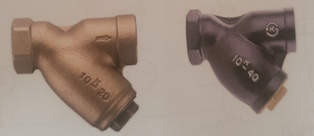

명칭 : 여과기(스트레이너)

역할 : 장치내부의 이물질 제거

명칭 : 컴라인형 취출구

설치목적 : 창문 부근 천장에 설치하여 외부공기와 내부공기를 차단하여 실내외 온도를 차단하고 공기 중 이물질 및 곤충, 벌레 등의 출입을 막기 위해 설치한다.(에어커튼 역할)

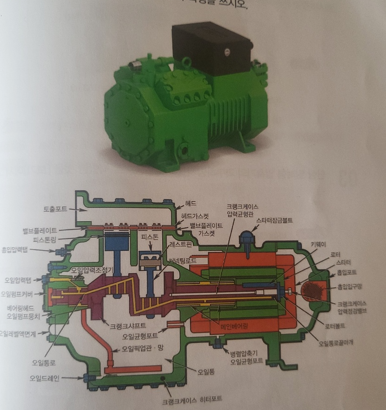

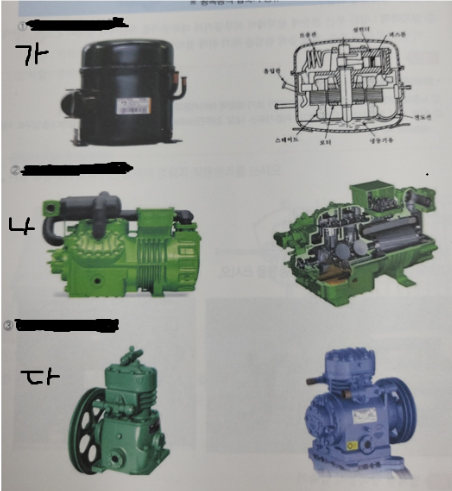

가 : 밀폐형 왕복동식 압축기

나 : 반밀폐형 왕복동식 압축기

다 : 개방형 왕복동식 압축기

명칭 : 전자식과전류계전기(EOCR)

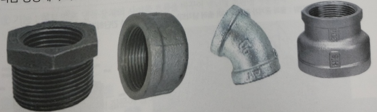

부싱 캡 45도엘보 레듀샤

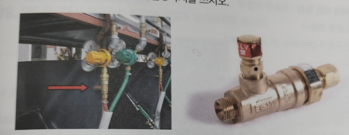

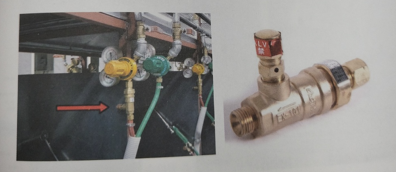

명칭 : 역화방지기

기능 : 연소장치의 역화로 인한 폭발을 방지한다.

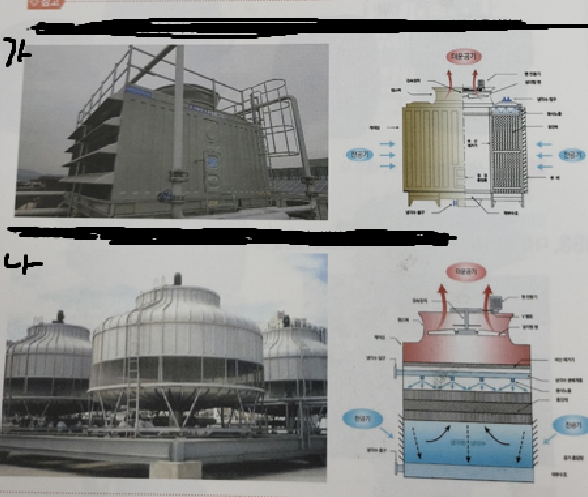

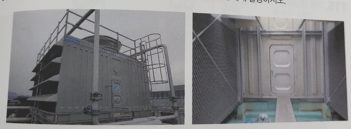

가.

명칭 :직교류형 냉각탑

기능 : 물과 공기가 직각이 되어 흘러 냉각되는 방식으로 *구조가 간단하고 보수점검이 용이하다.

나.

명칭 : 대향류형 냉각탑

기능 : 물과 공기가 서로 반대방향으로 흐르는 방식으로 냉각효율이 좋다.

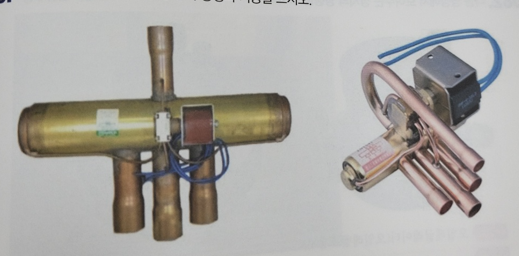

명칭 : 4방밸브(4way valve)

기능 : 히트펌프 냉동장치의 사이를 흐름을 바꾸어 냉난방 전환에 사용된다.

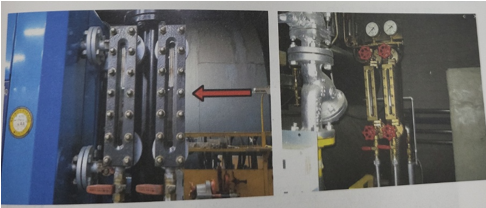

명칭 : 수면계

설치목적 : 보일러 내부 수위를 측정하기 위해 설치한다.

두 개를 동시에 설치하는 이유 : 수면계의 수위 오판을 방지하고 수명계의 점검시기를 알 수 있다.

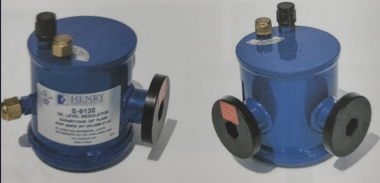

오일레귤레이터(오일레벨조정기)

가 : 응축기

나 : 증발기

가와 나의 사이에 설치된 장치 : 팽창밸브

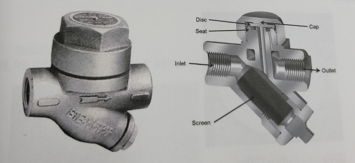

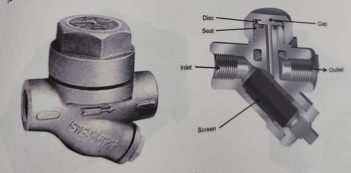

명칭 : 디스크식 증기트랩(디스크트랩)

특징 : 드레인이 스팀트랩 내에 고이면 트랩 내의 온도가 낮아져서 변압실 내의 압력이 저하되고 이때 디스크를 들여 올려 드레인을 배출시키는 트랩으로 구조가 간단하고 수직, 수평 모두 설치가 가능하다.

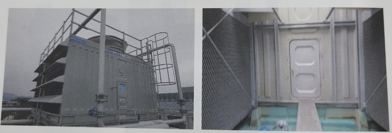

정답) 쿨링레인지

1) 냉각탑의 능력(kcal/h) = 냉각수 순환량(L/h) x 쿨링레인지

2) 쿨링레인지 = 냉각수 입구온도 - 냉각수 출구온도

3) 쿨링어프로치 = 냉각수 출구온도 - 입구공기의 습구온도

*쿨링레인지가 클수록, 쿨링어프로치가 작을수록 냉각탑의 능력은 커진다.

0.1+0.67=0.77MPa

*절대압력 = 대기압력 + 게이지압력

100kPa -> 0.1MPa

명칭 : 수은

환산값 : 0.1MPa

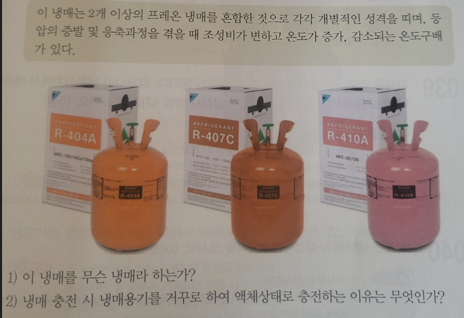

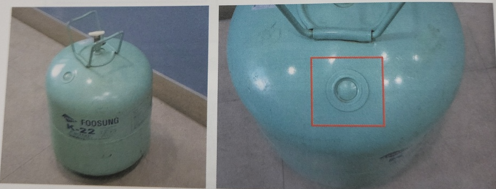

혼합냉매의 경우 기체상태로 충전하면 조성비가 변할 수 있으므로 *액상상태로 충전하기 위해 냉매용기를 거꾸로 충전한다,.

명칭 : 고저압차단스위치

역할 : 냉동기의 고압이 설정값 이상이 되거나 저압이 소정압력 이하로 내려간 경우 두 압력의 차압에 의해 전기회로가 차단되어 압축기를 정지시킨다.(HPS와 LPS 즉, 고압차단스위치와 저압차단스위치를 조합시킨 형태이다.)

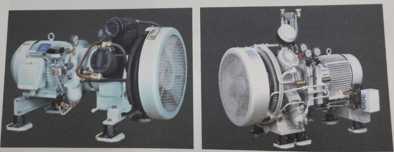

공냉식 왕복동 압축기

명칭 : 액분리기

사용목적 : 증발기와 압축기 사이에 설치하여 압축기로 액이 넘어가는 것을 막아 액압축(리퀴드백)을 방지한다.

TMI : 증발기에서 증발하지 못한 액체를 압축기로 보내지 않고 증발기로 다시 보내서 기체를 만드는 것이다.

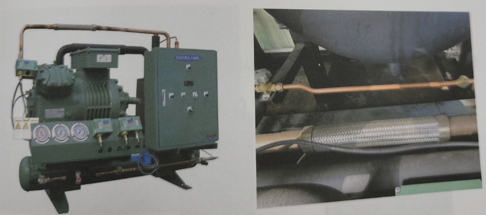

명칭 : 플렉시블 조인트

설치목적 : 배관의 진동부 및 열팽창 등에 의한 변형을 흡수하여 방진, 방음을 위해 설치하는 이음쇠

명칭 : 리미트 스위치

설치목적 : 위치 검출용 스위치로 냉동창고 등의 출입문에 설치하여 출입문의 개폐와 냉동장치의 운전을 연동시키기 위해 사용된다.

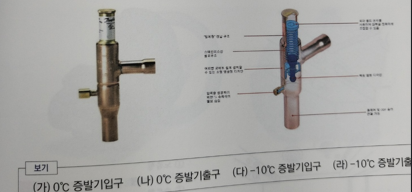

설치목적 : 증발압력이 일정압력 이하가 되는 것을 방지한다.

설치위치 : 나

1. 공급압력이 부족한 경우

2. 화구가 과열된 경우

3. 화구가 막혔을 경우

4. 점화시 산소가 먼저 공급된 경우(산소과잉으로 연소속도가 증대하므로 역화 발생위험이 커진다.)

5. 소화 시 가연성가스를 먼저 잠근 경우(가연성가스 유출속도가 낮아지고 산소과잉으로 인한 역화 발생위험이 커진다.)

기류형식에 따른 취출구 명칭 : 축류형 취출구

종류 : 노즐형 취출구

특징 : 1. 구조가 간단하다. 2. 소음이 작다.

1.노즐형

2.핑거루버형

3.슬룻형

4.유니버셜형

5.아네모스텟형

6.팬형

7.그릴형

8.도어.그릴형

플로트 트랩(플로트식 증기트랩)

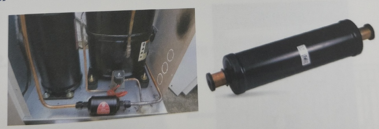

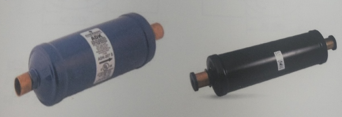

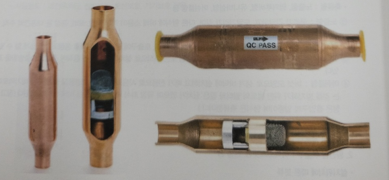

명칭 : 필터드라이어

설치목적 : 냉동장치 내 수분제거

기류형식에 따른 취출구 명칭 : 확산형 취출구

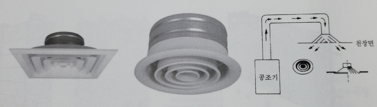

명칭 : 아네모스텟형 취출구

특징

1) 확산반경이 크고 도달거리가 짧기 때문에 천장 취출구로 많이 사용된다.

2) 가운데 원추를 상하로 움직여 기류상태를 조절할 수 있다.

교류전압계

명칭 : 조광형 누름버튼 스위치

역할 : 회로에 연결된 전기접점을 수동으로 연결 또는 해제하는 역할을 하며 조건에 따라 램프를 점등 및 소등시킨다.

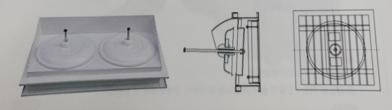

명칭 : 릴리프 댐퍼

작동원리 : 실내의 정압을 유지하고 인접실과의 차압을 유지함으로써 외부의 오염된 공기가 청정실 안으로 역류되는 것을 방지한다.

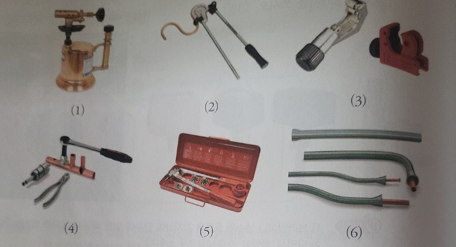

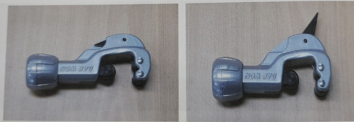

명칭 :동관커터

(다)명칭 : 리머

역할 : 관내 거스러미 제거

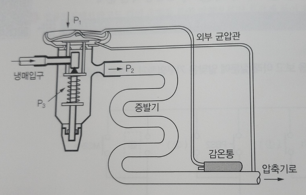

명칭 : 온도자동식팽창밸브

감온통의 기능 : 증발기 출구 과열도를 감지라고 냉매유량을 조절한다.

설치위치 : 증발기의 출구에 설치되서 증발기의 출구온도를 감지하여 팽창밸브의 개도를 조절해 증발기의 냉각부하에 알맞는 냉매의 유량을 공급한다.

명칭 : 바이패스배관

기능 : 펌프, 밸브, 트랩 등의 기기가 고장 난 경우 내부의 유체를 우회시켜 장치를 점검 및 수리하기 위해 사용하는 배관이음 방법

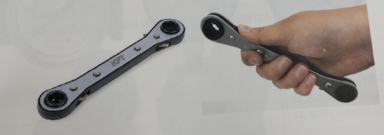

명칭 : 냉동용 라쳇렌치

용도 : 냉동장치의 서비스밸브 또는 그랜드너트의 개폐용으로 사용한다.

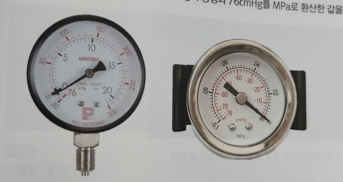

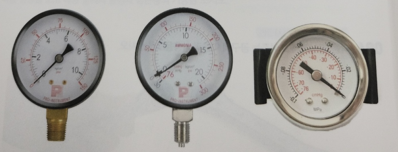

1. 압력계

2. 연성압력계

3. 진공압력계

명칭 : 버너

기능 : 재생기(발생기)에 열을 공급한다.

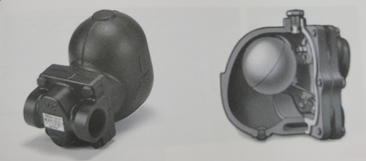

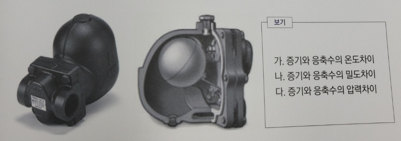

명칭 : 플로트 트랩(플로트식 증기트랩)

원리 : 나. 증기와 응축수의 밀도차이

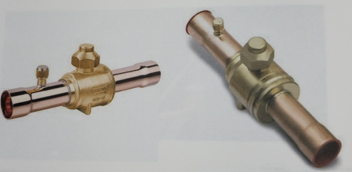

명칭 : 냉매용 볼밸브

장점 : 공기조화기 및 냉동장치에 설치하여 밸브 스핀들을 조작해 유로를 개폐할 수 있으며 가스퍼지, 진공작업, 냉매충전과 같은 *서비스밸브 역할로도 사용할 수 있다.

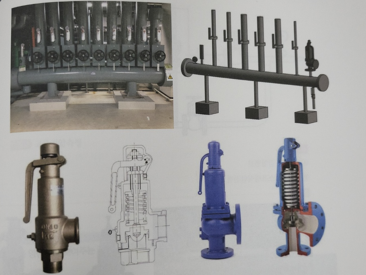

명칭 : 안전밸브

설치목적 : 설비내의 압력이 설정압력 이상 상승하게 되면 내부의 유체를 신속하게 배출하여 설정압력으로 되돌린다.

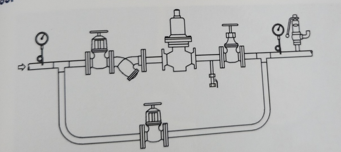

A : 감압밸브

B : 스프링식안전밸브

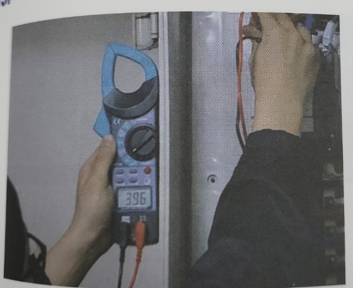

교류전압측정

플렉시블 조인트(플렉시블이음)

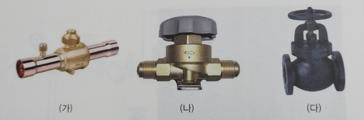

가 : 냉매용 볼밸브

나 : 스톱밸브(다이어프램식)

다 : 글로브밸브

급탕탱크

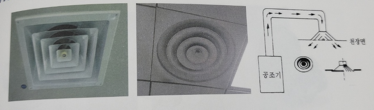

명칭 : 아네모스텟형 취출구

검게 변하는 현상 : 스머징 현상

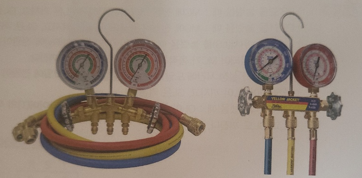

명칭 : 매니폴드게이지

냉매 충전시 각 호스의 연결 위치를 쓰시오.

청색 : 냉동장치 저압측 연결

적색 : 냉도장치 고압측 연결

노란색 : 냉매용기 연결

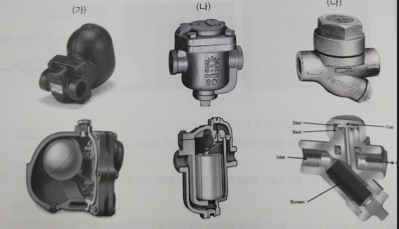

가 : 플로트 트랩

나 : 버킷트랩

다 : 디스크트랩

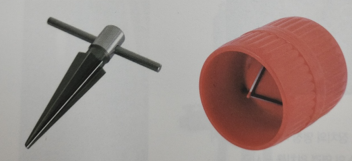

명칭 : 리머

사용목적 : 관내 거스러미 제거

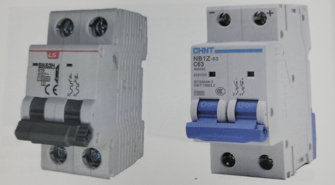

명칭 : 배선용 차단기

용도 : 과전류를 차단하고 기기를 보호한다.

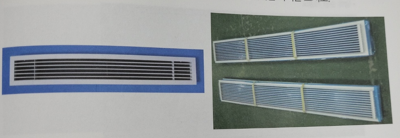

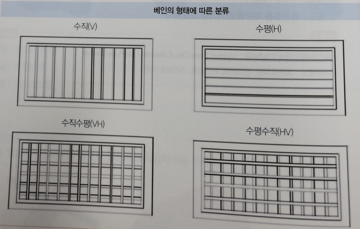

취출구의 형식 : 베인격자형 취출구

베인에 형태에 따른 종류 3가지 : 수직(V), 수평(H), 수직수평(VH), 수평수직(HV)

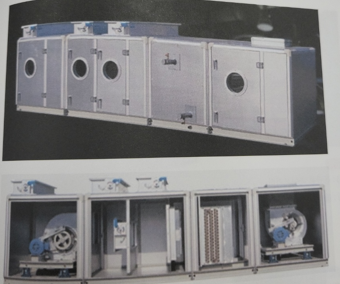

공기여과기(필터), 냉난방코일(열교환장치), 가습장치, 엘리멘트, 송풍기

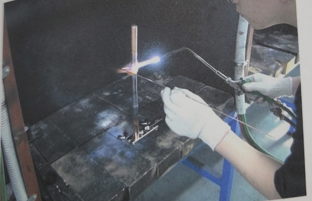

용접이음(은납땜)

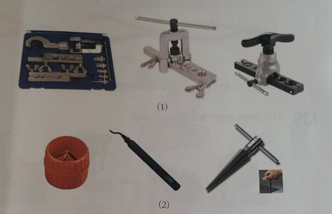

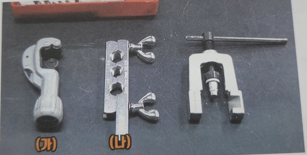

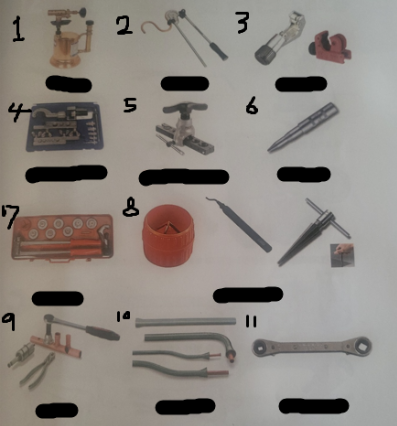

가 : 동관용 파이프 커터

나 : 플레어 툴 바이스

명칭 : 파열판

사용목적 : 압력용기나 배관에 사용하는 안전장치로 내부압력이 높아 위험한 상태에서 파열되어 이상 고압에 의한 위해를 방지하는 장치

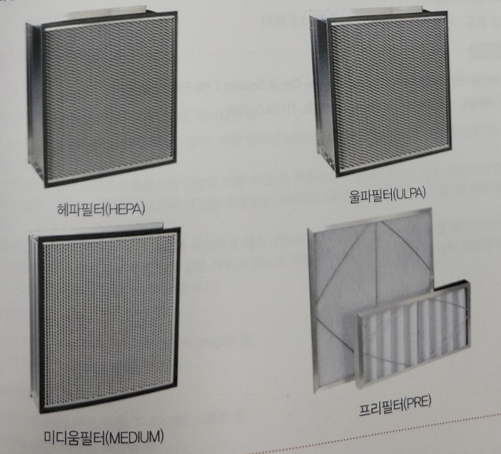

헤파필터, 울파필터, 미지움필터, 프리필터

명칭 : 배선용 차단기

용도 : 과전류를 차단하고 기기를 보호한다.

나. 노즐형 취출구

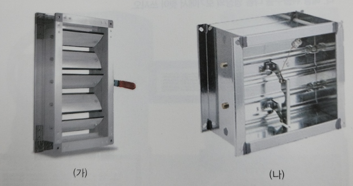

가. 루버댐퍼

나. 방화댐퍼

명칭 : 체크밸브

역할 : 유체를 한쪽 방향으로만 흐르게 하여 역류를 방지한다.

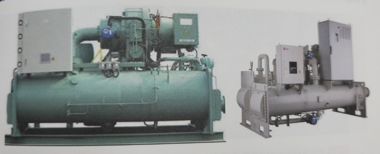

명칭 : 터보냉동기(원심식냉동기)

특징

- 수명이 길고 대용량 냉동장치 및 공기조화기에 적합하다.

- 용량제어 및 정밀제어가 용이하다.

냉각수 출구온도와 입구공기의 습구온도차

(쿨링어프로치 = 냉각수 출구온도 - 입구공기의 습구온도)

증발기 내부의 진공도를 유지하기 위해 사용된다.

동관용 파이프 커터/

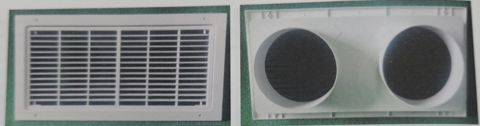

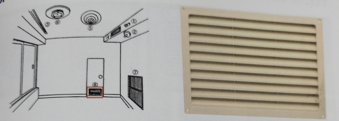

도어그릴형 송풍구

그릴형 취출구

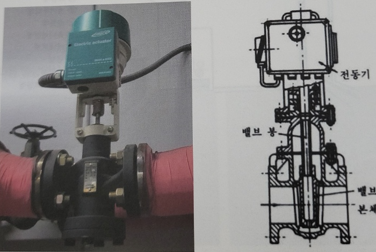

명칭 : 2위치 밸브

작동원리 : 전자기 유도작용에 의해 밸브를 상하로 온오프 시킨다.

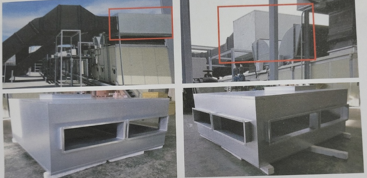

소음챔버

가 : 엘보 5개 / 티 2개

나 : 엘보 4개 / 티 3개

PB1을 누를 때 : MC1, MC2의 코일전원이 on하게 되고 L1이 점등하며 모터의 Y기동이 시작된다. 또한 MC1-a 접점이 붙어 MC1, MC2코일전원과 L1을 자기유지시킨다.

PB2를 누를 때 : PB2를 누름과 동시에 PB2-b접점이 떨어져 MC2 코일전원이 off되면서 Y기동이 멈추고 PB2-a접점이 붙으며 MC3 코일전원이 on하고 L2가 점등하게 되어 △(델타)정상운전으로 전환된다. 이때 MC3-a접점에 의해 자기유지가 되고 MC3-b접점에 의해 MC2코일전원과 L1이 작동되지 않도록 한다.

Q=GC△t = 0.6 × 1.0 × (28 - 19) = 5.4[kW]

명칭 : 유니온

역할 : 직경이 같은 관을 연결할때 사용되는 이음쇠로 분해조립이 용이하여 고정된 관의 분해, 점검, 수리 등을 필요로하는 곳에 사용된다.

1. 액순환식 증발기

2. 리퀴드백(액압축)

명칭 : CM어댑터

흡입배관 : B

토출배관 : A

명칭 : 축류식 송풍기

작동원리 : 프로팰러형 블레이드가 회전하며 유체를 흡입해 축방향으로 송풍한다.

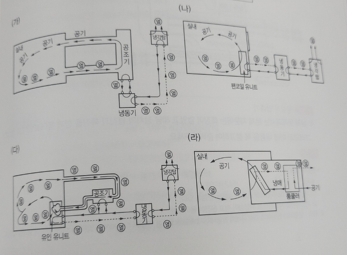

가 : 전공기방식

나 : 전수방식

다 : 수공기방식

라 : 냉매방식

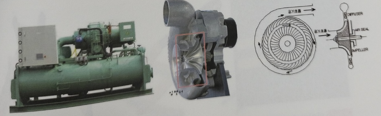

명칭 : 원심식 압축기

특징

1. 대용량 장치로 적합하며 소음이 크다는 단점이 있다.

2. 저압냉매를 사용하므로 위험성이 적고 운전이 용이하다.

원리

- 임펠러의 원심력에 의해 유체의 운동에너지(속도에너지)를 만들어 디퓨저에서 압력에너지로 바꾸어 냉매를 압축한다.

퓨즈의 용량(정격 전류)

1. 627000[kJ/h]

2. 3459600[kJ/h]

3. 1105.15[kW]

4. 76.51[%]

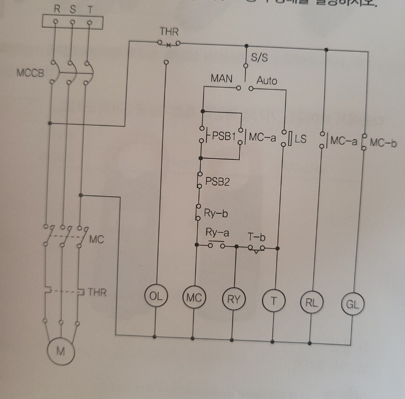

1. 릴레이와 타이머 전원이 on하게 되고 R-a접점이 붙어 릴레이와 타이머 전원을 자기유지 시킨다.

2. T-a접점이 붙어 RL을 점등시킨다.

3. 릴레이와 타이머의 전원이 차단되고 RL이 소등하여 처음 상태로 돌아간다.

가 : 포화액선

나 : 건포화증기선

열동형과부하계전기(THR)

15841.58[m^3/h]

유니언, 소켓, 니플, 플랜지

명칭 : 필터드라이어

설치목적 : 응축기와 팽창밸브 사이 냉매액관에 설치하여 냉매 중 혼입된 수분을 제거한다.

명칭 : 캔버스이음

설치목적 : 송풍기 운전 시 발생되는 진동 및 소음이 덕트에 전달되지 않도록 하기 위해 송풍기와 덕트 사이에 설치한 천소재의 이음쇠이다.

전자밸브

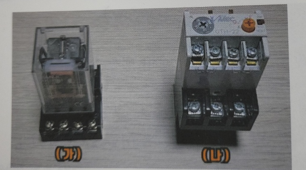

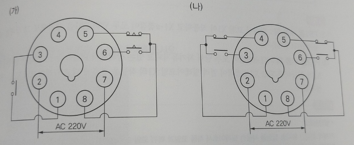

가 : 타이머

나 : 8핀릴레이

PB1눌렀을 때 : 릴레이 코일 X1이 작동하고 X1-a접점이 모두 닫혀 PB1을 제거해도 그 상태를 계속 유지한다.(자기유지)

PB2눌렀을 때 : X1-a접점이 모두 닫혀 자기유지되고 있는 상태에서 PB2를 누르게 되면 릴레이 코일 X2가 작동하게 되고 X2-b접점이 열려 릴레이코일 X1의 작동을 멈추게 되고 릴레이코일 X2도 작동을 정지한다.

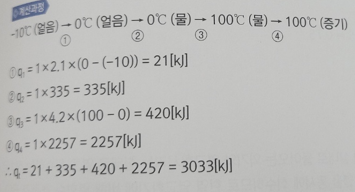

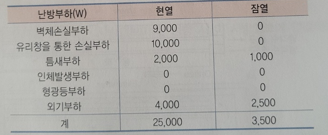

3033kJ

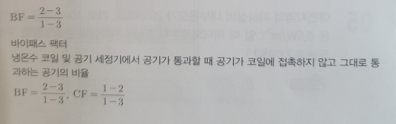

0.75

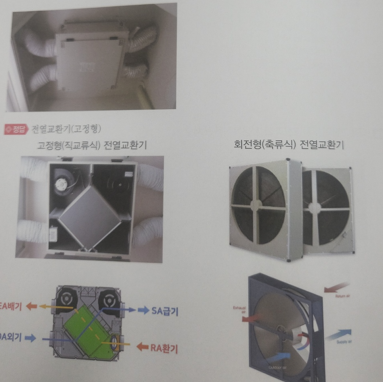

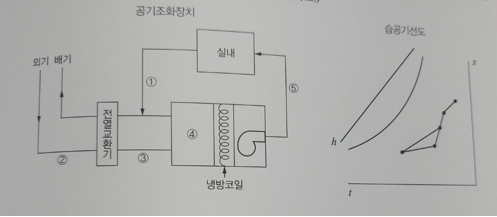

전열교환기

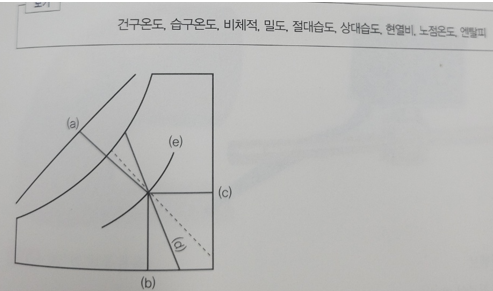

a. 엔탈피

b. 건구온도

c. 절대습도

d. 비체적

e. 상대습도

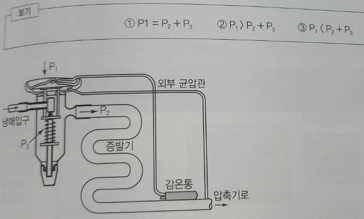

가 : ①

나 : ②

다 : ③

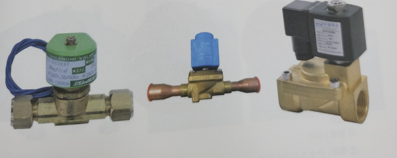

명칭 : 전자밸브

설치목적 : 전류의 자기작용에 의해 밸브를 ON-OFF시켜 유체의 흐름을 개방하거나 차단시키며 냉동장치의 용량제어, 온도제어, 액면조정, 리퀴드백 방지 등에 사용된다.

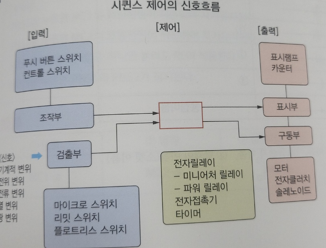

제어부

역류방지밸브라고도 하며 유체를 한쪽 방향으로만 흐르게 하여 역류를 방지한다.

일반나사이음

유니언 이음

플랜지 이음

턱걸이 이음(소켓 이음)

용접이음

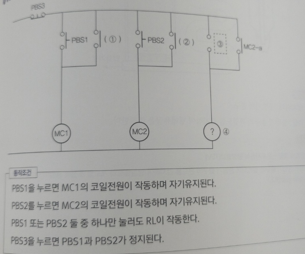

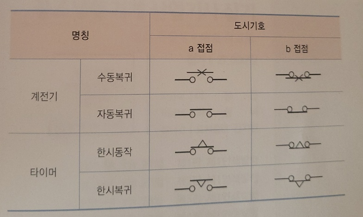

1. MC1-a

2. MC2-a

3. MC1-a (에이접점기호)

4. RL

설치위치 : 증발기 출구

역할 : 증발기 출구의 과열도를 감지하여 냉매유량을 조절한다.

ⓐ : 24시간

ⓑ : 0

ⓒ : 0

명칭 : 동관용확관기(익스팬더)

역할 : 동관의 끝을 확대(스웨징)하는 공구

가이드베인

특징 : 직각부분의 속도 변화에 의한 난류의 발생을 방지하고, 유체의 저항 손실을 작게 하는 목적으로 쓰인다.

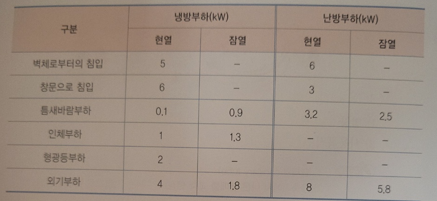

5.61kW
