4과목(전기 및 화학설비 안전관리) 101~ 200 해설 페이지

부도체는 전하이동이 없어 접지는 부적합하다.

인화성액체를 탱크 등에 초기에 주입하는 경우에는 유속을 1m/s 이하로 한다.

①: 도전성 재료 사용한다.
③: 정전기는 온도와 관련없다.
④: 습도를 70%로 유지한다

①: 디스크 드라이브의 기능을 맞게 설명한 것 뿐이다.

본딩에 대한 설명이다.

사업주는 충전전로 인근에서 차량, 기계장치 등(이하 이 조에서 “차량등”이라 한다)의 작업이 있는 경우에는 차량등을 충전전로의 충전부로부터 300센티미터 이상 이격시켜 유지시키되, 대지전압이 50킬로볼트를 넘는 경우 이격시켜 유지하여야 하는 거리(이하 이 조에서 “이격거리”라 한다)는 10킬로볼트 증가할 때마다 10센티미터씩 증가시켜야 한다.

차단장치나 단로기 등에 잠금장치 및 꼬리표를 부착할 것

접지저항이 클수록 안 좋다.

접지극은 다음의 방법 중 하나 또는 복합하여 시설하여야 한다.
가. 콘크리트에 매입 된 기초 접지극
나. 토양에 매설된 기초 접지극
다. 토양에 수직 또는 수평으로 직접 매설된금속전극(봉, 전선, 테이프, 배관, 판 등)
라. 케이블의 금속외장 및 그 밖에 금속피복
마. 지중 금속구조물(배관 등)
바. 대지에 매설된 철근콘크리트의 용접된금속 보강재. 다만, 강화콘크리트는 제외한다.

접지극의 매설은 다음에 의한다.
가. 접지극은 매설하는 토양을 오염시키지않아야 하며, 가능한 다습한 부분에 설치한다.
나. 접지극은 동결 깊이를 고려하여 시설하되 고압 이상의 전기설비와 시설하는 접지극의 매설깊이는 지표면으로부터 지하0.75m 이상으로 한다. 다만, 발전소ㆍ변전소ㆍ개폐소 또는 이에 준하는 곳에접지극을 시설하는 경우에는 그러하지아니하다.
다. 접지도체를 철주 기타의 금속체를 따라서 시설하는 경우에는 접지극을 철주의밑면으로부터 0.3m 이상의 깊이에 매설하는 경우 이외에는 접지극을 지중에서그 금속체로부터 1m 이상 떼어 매설하여야 한다.

접지시스템은 주접지단자를 설치하고, 다음의 도체들을 접속하여야 한다.
가. 등전위본딩도체
나. 접지도체
다. 보호도체
라. 관련이 있는 경우, 기능성 접지도체

보호도체의 접속부는 검사와 시험이 가능하여야 한다. 다만 다음의 경우는 예외로 한다.
(1) 화합물로 충전된 접속부
(2) 캡슐로 보호되는 접속부
(3) 금속관, 덕트 및 버스덕트에서의 접속부
(4) 기기의 한 부분으로서 규정에 부합하는접속부
(5) 용접(welding)이나 경납땜(brazing)에의한 접속부
(6) 눌러 붙임 공구에 의한 접속부

다음과 같은 금속부분은 보호도체 또는 보호본딩도체로 사용해서는 안 된다.
(1) 금속 수도관
(2) 가스·액체·가루와 같은 잠재적인 인화성물질을 포함하는 금속관
(3) 상시 기계적 응력을 받는 지지 구조물일부
(4) 가요성 금속배관. 다만, 보호도체의 목적으로 설계된 경우는 예외로 한다.
(5) 가요성 금속전선관
(6) 지지선, 케이블트레이 및 이와 비슷한 것

수용장소 인입구 부근에서 다음의 것을 접지극으로 사용하여 변압기 중성점 접지를 한 저압전선로의 중성선 또는 접지측 전선에 추가로 접지공사를 할 수 있다.
가. 지중에 매설되어 있고 대지와의 전기저항 값이 3Ω 이하의 값을 유지하고 있는 금속제 수도관로
나. 대지 사이의 전기저항 값이 3Ω 이하인값을 유지하는 건물의 철골

접지극과 대지간의 접촉을 좋게하기 위해 벤토나이트를 사용한다.

코드 및 플러그를 접속하여 사용하는 전압이 대지전압 150V를 넘는 전기기계ㆍ기구가 노출된 비충전 금속체에는 접지를 반드시 실시하여야 한다.

사업주는 다음 각 호의 전기 기계ㆍ기구에 대하여 누전에 의한 감전위험을 방지하기 위하여 해당 전로의 정격에 적합하고 감도(전류 등에 반응하는 정도)가 양호하며 확실하게 작동하는 감전방지용 누전차단기를 설치해야 한다.
1. 대지전압이 150볼트를 초과하는 이동형 또는 휴대형 전기기계ㆍ기구
2. 물 등 도전성이 높은 액체가 있는 습윤장소에서 사용하는 저압(1.5천볼트 이하 직류전압이나 1천볼트 이하의 교류전압을 말한다)용 전기기계ㆍ기구
3. 철판ㆍ철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기계ㆍ기구
4. 임시배선의 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대형 전기기계ㆍ기구

①: 접지 적용 비대상

코드와 플러그를 접속하여 사용하는 전기기계ㆍ기구 중 다음 각 목의 어느 하나에 해당하는 노출된 비충전 금속체
가. 사용전압이 대지전압 150볼트를 넘는 것
나. 냉장고ㆍ세탁기ㆍ컴퓨터 및 주변기기 등과 같은 고정형 전기기계ㆍ기구
다. 고정형ㆍ이동형 또는 휴대형 전동기계ㆍ기구
라. 물 또는 도전성(導電性)이 높은 곳에서 사용하는 전기기계ㆍ기구, 비접지형 콘센트
마. 휴대형 손전등

사용전압이 직류 300V 또는 교류 대지전압이 150V 이하인 기계기구를 건조한 곳에 시설하는 경우

저압 옥내 직류전기설비는 전로 보호장치의 확실한 동작의 확보, 이상전압 및 대지전압의 억제를 위하여 직류 2선식의 임의의 한 점 또는 변환장치의 직류측 중간점, 태양전지의 중간점 등을 접지하여야 한다. 다만, 직류 2선식을 다음에 따라 시설하는 경우는 그러하지 아니하다.
가. 사용전압이 60V 이하인 경우
나. 접지검출기를 설치하고 특정구역내의 산업용 기계기구에만 공급하는 경우
다. 교류전로로부터 공급을 받는 정류기에서 인출되는 직류계통
라. 최대전류 30mA 이하의 직류 화재경보회로
마. 절연감시장치 또는 절연고장점검출장치를 설치하여 관리자가 확인할 수 있도록 경보장치를 시설하는 경우

옥내에 시설하는 저압전선에는 나전선을 사용해서는 아니 된다. 다만, 다음 중 어느 하나에 해당하는 경우에는 그러하지 아니하다.
가. 규정에 준하는 애자공사에 의하여 전개된 곳에 다음의 전선을 시설하는 경우
(1) 전기로용 전선
(2) 전선의 피복 절연물이 부식하는 장소에 시설하는 전선
(3) 취급자 이외의 자가 출입할 수 없도록 설비한 장소에 시설하는 전선
나. 버스덕트공사에 의하여 시설하는 경우
다. 라이팅덕트공사에 의하여 시설하는 경우
라. 접촉 전선을 시설하는 경우

사업주는 누전에 의한 감전의 위험을 방지하기 위하여 다음 부분에 대하여 접지를 해야 한다.
1. 전기 기계ㆍ기구의 금속제 외함, 금속제 외피 및 철대

섬락 위험을 방지위한 이격거리 영향요인
대지전압/뇌서지/개폐서지/이상전압

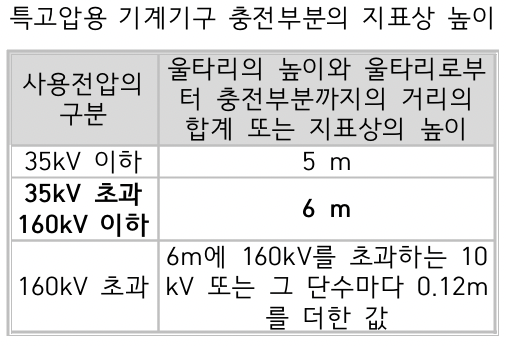

울타리ㆍ담 등의 높이는 2m 이상으로 하고 지표면과 울타리ㆍ담 등의 하단 사이의 간격은 15cm 이하로 할 것.

사업주는 전기기계ㆍ기구의 조작부분을 점검하거나 보수하는 경우에는 근로자가 안전하게 작업할 수 있도록 전기 기계ㆍ기구로부터 폭 70cm 이상의 작업공간을 확보해야 한다.

해당 꽂음 접속기에 잠금장치가 있는 경우에는 접속 후 잠그고 사용할 것

사업주는 금속의 용접ㆍ용단 또는 가열에 사용되는 가스등의 용기를 취급하는 경우에 다음 각 호의 사항을 준수하여야 한다.
1. 다음 각 목의 어느 하나에 해당하는 장소에서 사용하거나 해당 장소에 설치ㆍ저장 또는 방치하지 않도록 할 것
가. 통풍이나 환기가 불충분한 장소
나. 화기를 사용하는 장소 및 그 부근
다. 위험물 또는 제236조에 따른 인화성 액체를 취급하는 장소 및 그 부근
2. 용기온도를 섭씨 40도 이하로 유지할 것
3. 전도의 위험이 없도록 할 것
4. 충격을 가하지 않도록 할 것
5. 운반하는 경우에는 캡을 씌울 것
6. 사용하는 경우에는 용기의 마개에 부착되어 있는 유류 및 먼지를 제거할 것
7. 밸브의 개폐는 서서히 할 것
8. 사용 전 또는 사용 중인 용기와 그 밖의 용기를 명확히 구별하여 보관할 것
9. 용해아세틸렌의 용기는 세워 둘 것
10. 용기의 부식ㆍ마모 또는 변형상태를 점 검한 후 사용할 것

작업을 중단하거나 마치고 작업장소를 떠날 경우에는 가스등의 공급구의 밸브나 콕을 잠글 것

과전류차단장치는 반드시 접지선이 아닌 전로에 직렬로 연결하여 과전류 발생시 전로를 자동으로 차단하도록 설치할 것

차동계전방식
보호 구간에 유입되는 전류와 그 구간에서 유출되는 전류의 차에 의하여 변압기 내부의 고장 상태를 알 수 있다.

KFPA

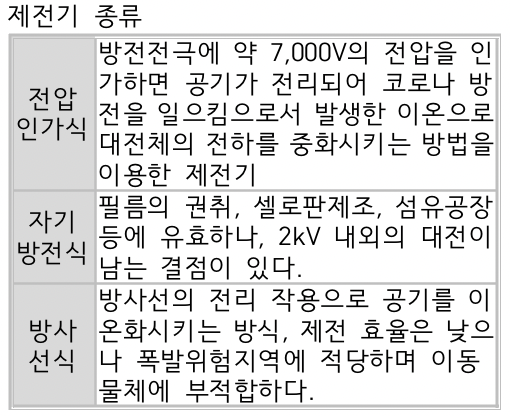

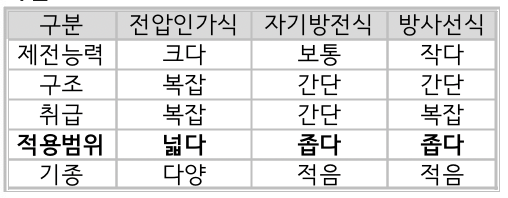

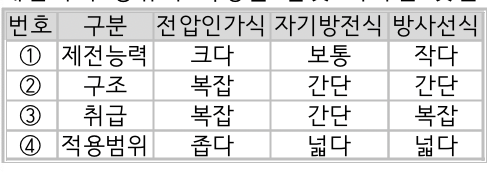

제전기 설치
1. 제전 효율 90% 이상 되는 위치
2. 대전 물체 전위를 측정해 그 전위가 될 수 있는 한 높은 위치
3. 정전기의 발생원으로부터 5~20cm 정도 떨어진 위치
4. 대전 물체 뒤에 접지체 또는 다른 제전기 설치되어 있지 않은 위치
5. 오물 묻기 어려운 위치
6. 온도가 150℃, 상대습도가 80% 이상이 아닌 위치

누전차단기 설치는 표고 1,000m 이하의 장소에 설치한다.

정격부동작전류와 정격감도전류와의 차는 가능한 작은 차단기로 선정한다.

정격부동작 전류가 정격감도 전류의 50% 이상이어야 하고 이들의 차가 가능한 작은 것이 좋다.

사업주는 다음 각 호의 전기 기계ㆍ기구에 대하여 누전에 의한 감전위험을 방지하기 위하여 해당 전로의 정격에 적합하고 감도(전류 등에 반응하는 정도)가 양호하며 확실하게 작동하는 감전방지용 누전차단기를 설치해야 한다.
1. 대지전압이 150볼트를 초과하는 이동형 또는 휴대형 전기기계ㆍ기구
2. 물 등 도전성이 높은 액체가 있는 습윤장 소에서사용하는 저압(1.5천볼트 이하 직류전압이나 1천볼트 이하의 교류전압을 말한다)용 전기기계ㆍ기구
3. 철판ㆍ철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기 계ㆍ기구
4. 임시배선의 전로가 설치되는 장소에서 사 용하는 이동형 또는 휴대형 전기기계기구

사업주는 통로바닥에 전선 또는 이동전선등을 설치하여 사용해서는 아니 된다. 다만, 차량이나 그 밖의 물체의 통과 등으로 인하여 해당 전선의 절연피복이 손상될 우려가 없거나 손상되지 않도록 적절한 조치를 하여 사용하는 경우에는 그러하지 아니하다.

피뢰기 구비조건
1. 반복동작이 가능할것
2. 구조가 견고하며 특성이 변하지 않을 것
3. 점검, 보수가 간단할 것
4. 충격방전 개시전압과 제한전압이 낮을 것
5. 뇌전류의 방전능력이 크고 속류의 차단이 확실하게 될 것

외부 뇌보호 시스템 구성요소
수뢰부/인하도선시스템/접지시스템

②: 보호각도가 같다.
④: 효과가 크지 않다.

다음에 시설되는 피뢰시스템에 적용한다.
1. 전기전자설비가 설치된 건축물·구조물로서 낙뢰로부터 보호가 필요한 것 또는 지상으로부터 높이가 20m 이상인 것
2. 전기설비 및 전자설비 중 낙뢰로부터 보호가 필요한 설비

직렬 갭이 있는 피뢰기 표준은 다음과 같다.
(1) 건조 및 주수상태에서 2분 이내의 시간간격으로 10회 연속하여 상용주파 방전개시전압을측정하였을 때 상용주파 방전개시전압의 값이상일 것.
(2) 직렬 갭 및 특성요소를 수납하기 위한 자기용기 등 평상시 또는 동작시에 전압이 인가되는부분에 대하여 “상용주파전압”을 건조상태에서1분간, 주수상태에서 10초간 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(3) (2)와 동일한 부분에 대하여 “뇌임펄스전압”(파두장 0.5㎲ 이상 1.5㎲ 이하, 파미장 32㎲이상 48㎲ 이하인 것. 이하 이호에서 같다)을건조 및 주수상태에서 정ㆍ부 양극성으로 각각 3회 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(4) 건조 및 주수상태에서 “뇌임펄스 방전개시전압(표준)”을 정ㆍ부양극성으로 각각 10회 인가하였을 때 모두 방전하고 또한, 정·부양극성의뇌임펄스전압에 의하여 방전개시전압과 방전개시시간의 특성을 구할 때 0.5㎲에서의 전압값은 같은 표의 “뇌임펄스방전개시전압(0.5㎲)”의 값 이하일 것.
(5) 정ㆍ부양극성의 뇌임펄스전류(파두장 0.5㎲이상 1.5㎲ 이하, 파미장 32㎲ 이상 48㎲ 이하의 파형인 것)에 의하여 제한전압과 방전전류와의 특성을 구할 때, 공칭방전전류에서의전압값은 “제한전압”의 값 이하일 것.

경보방식에서 가스농도가 경보설정치에 달했을 직후에 경보를 발하는 방식을 즉시 경보형이라 한다.

누전경보기 구성요소
영상변류기/수신부/음향장치/차단기

수신기의 설치장소
-습도가 낮은 장소
-온도의 변화가 거의 없는 장소
-부식성 증기와 가스는 발생되나 방식이 되
어있는 곳

방출형 피뢰기에 대한 설명이다.

임시배선은 다심케이블을 사용해야 된다.

단로기는 개폐역할이며 화재방지대책과는 무관하다.

코드를 여러 개 연결하면 화재위험이 있다.

감전에 의해 사망에 이르는 주요현상
-전류가 심장부위로 흘러 심장마비에 의한 혈액순환 기능장애 발생
-전류가 뇌의 호흡 중추부로 흘러 호흡기능 장애발생
-전류가 가슴부위에 흘러 흉부수축으로 인한 질식

부(-)의 저항온도계수를 나타낸다.
저항온도계수란 온도를 1℃ 올렸을 때 바뀐 저항값의 차이가 원래 저항값에 비해 얼마나 되는가를 가리키는 비율

전기화재는 전기에너지가 변환되어 발생한 열(주울열)이 발화원이 되어 발생한 화재로 도체 중에 전류가 흐르면 반드시 발열이 일어나고, 이 열을 주울열이라 한다.
또한 공간을 통한 전극간의 전압이 그 공간의 내전압을 넘는 경우에는 전극 간에 불꽃을 수반하는 방전이 발생한다.

전기화재 경로별 원인 종류
단락/누전/과전류/접촉부 과열/정전기/절연열화

전기화재 경로별 원인 종류
단락/누전/과전류/접촉부 과열/정전기/절연열화

누전에 의한 전기화재는 미사용시 전원 끄는 것으로 예방이 가능하다.

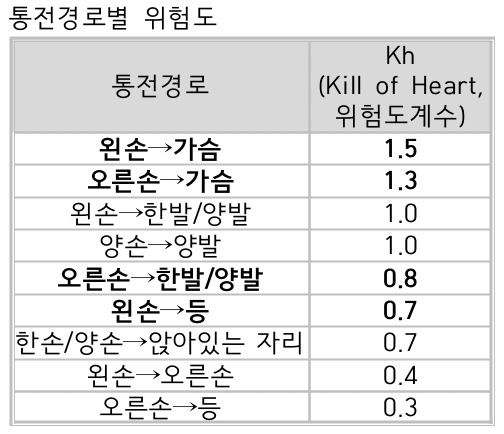

전격현상 위험도
통전전류 크기 > 통전경로 > 통전시간 > 전원 종류(교류>직류) > 주파수, 파형

기계를 24시 가동한다고 감전되진 않는다.

주파수가 높아지면 감지전류는 커진다.

① 전격현상 위험도
통전전류 크기 > 통전경로 > 통전시간 > 전원 종류(교류>직류) > 주파수, 파형
③: 주파수 높을수록 전력 영향은 감소한다.
④: 주파수가 높을수록 유전체 손실과 표피 효과로 고온증이 유발된다.

①: 전류밀도와 통전전류는 비례 관계이다.
②: 접촉면적 커지면 피부저항 작아진다.
③: 접촉면적 커지면 전류밀도 작아진다.

정전과 절연불량은 상관이 없다.

감전 방지인데 설비 효율을 알려줄 필요는 없다.

단시간에 끝나는 작업이어도 감독자의 판단에 의해 작업한다.

과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 비포장 퓨즈는 정격전류의 1.25배의 전류에 견디고 또한 2배의 전류로 2분 안에 용단되는 것이어야 한다.

과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포장 퓨즈는 정격전류의 1.3배의 전류에 견디고 또한 2배의 전류로 120분 안에 용단되는 것 또는 다음에 적합한 고압전류 제한퓨즈이어야 한다.

①: 고무절연전선
②: 600v 비닐절연전선
④: 옥외용 비닐절연전선

착화열: 연료를 최초의 온도로부터 착화온도까지 가열하는데 드는 열량

착화점에 대한 설명이다.

발화점
메탄(CH4): 537℃
아세틸렌(C2H2): 305℃
에테인(에탄, C2H6) 472℃
황화수소(H2S): 260℃

발전소에서는 다음의 사항을 계측하는 장치를 시설해야 한다. 다만, 태양전지 발전소는 연계하는 전력계통에 그 발전소 이외의 전원이 없는 것에 대하여는 그러하지 아니하다.
가. 발전기·연료전지 또는 태양전지 모듈(복수의 태양전지 모듈을 설치하는 경우에는그 집합체)의 전압 및 전류 또는 전력
나. 발전기의 베어링(수중 메탈을 제외한다)및 고정자(固定子)의 온도
다. 정격출력이 10,000kW를 초과하는 증기터빈에 접속하는 발전기의 진동의 진폭(정격출력이 400,000kW 이상의 증기터빈에 접속하는 발전기는 이를 자동적으로 기록하는 것에 한한다)
라. 주요 변압기의 전압 및 전류 또는 전력
마. 특고압용 변압기의 온도

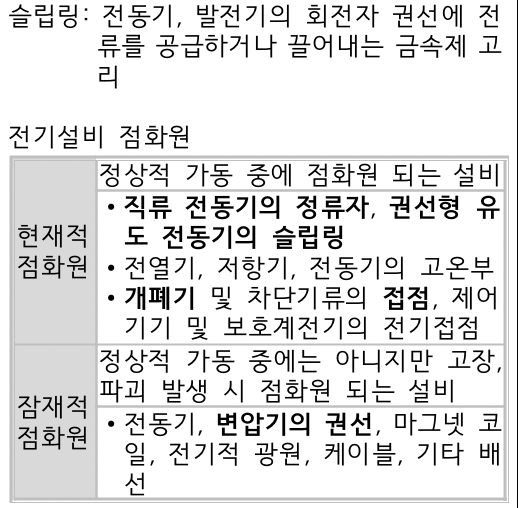

릴레이 전기접점: 실질적 점화원

기화열은 액체가 기체로 될 때 발생하는 열로 점화원이 아니다.

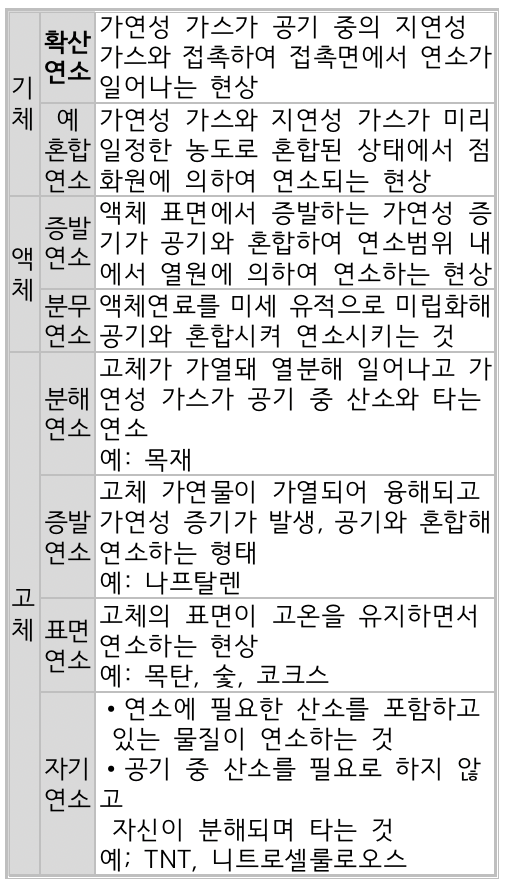

연소의 3요소: 가연물/점화원/산소공급원

메탄: 가연물
공기: 산소공급원
정전기 방전: 점화원

다우섬: 60~400℃ 정도의 고온으로 열을 운반할 수 있는 액상의 매체(열매체)로서, 표와 같이 고온에서도 압력이 낮은 것이 특징이다. 특수 열매체 보일러 열매체로 널리 사용되고 있다.

2차측에 비접지 방식을 채택하면 감전 시 위험을 감소시킬 수 있기 때문에 변압기를 사용한다.

화학적 공정: 유화중합/축합중합/산화/치환
물리적 공정: 증류/추출/건조/혼합

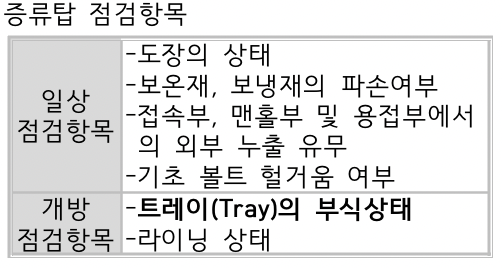

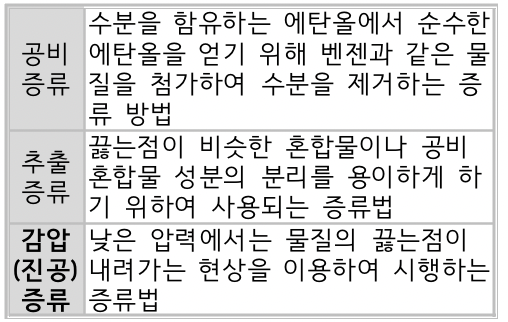

증류탑에 대한 설명이다.

열이동, 물질이동 둘 다 이용한다.

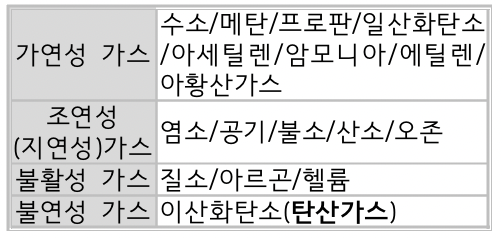

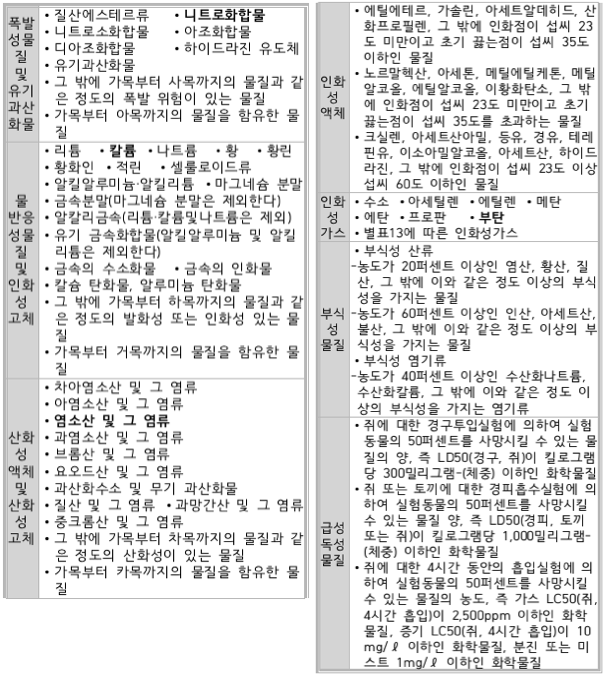

①: 조연성 가스
③: 가연성 가스
④: 가연성 가스

①: 불연성 가스

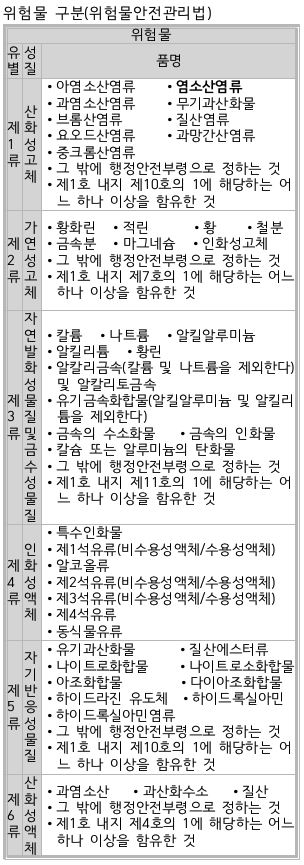

-폭발이 쉬운 것은 폭발 위력이 작다.
-산소균형치가 0에 가까우면 폭발 위력이크다.산소균형: 폭발성 물질이 폭발했을 경우, 탄소는 CO2로 수소는 H2O로, 또질소는 N2가 되는 것으로 구한 산소의 과부족
