4과목(전기설비 안전관리) 201~300 해설 페이지

폭발위험성에 대한 위험장소 판정 시 기준
통풍 정도/위험가스 현존 가능성/위험 가스 특성

“환기가 충분한 장소"라 함은 대기 중의 가스 또는 증기의 밀도가 폭발 하한계의 25%를 초과하여 축적되는 것을 방지하기 위한 충분한 환기량이 보장되는 장소
1) 옥외
2) 수직 또는 수평의 외부공기 흐름을 방해 하지 않는 구조의 건축물 또는 실내로써 지붕과 한면의 벽만 있는 건축물
3) 밀폐 또는 부분적으로 밀폐된 장소로써 옥외와 동등한 정도의 환기가 자연환기방 식 또는 고장시 경보발생 등의 조치가 되어있는 강제환기 방식으로 보장되는 장소
4) 기타 적합한 방법으로 환기량을 계산하여 폭발 하한계의 15% 농도를 초과하지 않음이 보장되는 장소

교류 아크용접기 홀더는 절연이 잘 되어 있으며, 2차측 전선은 클로로프렌 캡타이어케이블을 사용하고 있다.

인공호흡은 매분 12~15회, 30분 이상 실시한다.

감전된 사람에겐 의식, 맥박, 호흡, 입술 색을 확인한다.

전류 크기를 육안으로 확인할 수 없다.

P: 심방 수축
QRS: 심실 수축
T: 심실 휴식

심실의 수축 종료 후 심실의 휴식이 있을 때 심실세동을 일으킬 확률이 크다.

1. V(전압)=I(전류)∙R(저항)
2. 인체는 전류 열작용이 전류∙통전시간이 어느 정도 이상이 되면 발생한다.

인가시간이 길어지면 온도상승으로 인체저항은 감소한다.

-피부저항은 물에 젖어 있는 경우 건조 시의 약 1/25로 저하된다.
-피부에 땀이 나 있는 경우 건조 시의 약 1/12~1/20정도 저하된다.
-피부에 습기가 있는 경우 건조 시의 약 1/10정도 제한된다.

-피부저항은 물에 젖어 있는 경우 건조 시의 약 1/25로 저하된다.
-피부에 땀이 나 있는 경우 건조 시의 약 1/12~1/20정도 저하된다.
-피부에 습기가 있는 경우 건조 시의 약 1/10정도 제한된다.

피전점 존재 부위: 볼/턱/손등/정강이

피부 전기저항 영향인자
접촉면적/접촉시간/인가시간/인가전압 크기

피부 전기저항 영향인자
접촉면적/접촉시간/인가시간/인가전압 크기

전격현상 위험도
통전전류 크기 > 통전경로 > 통전시간 > 전원 종류(교류>직류) > 주파수, 파형
※교류 전원의 종류는 제품의 종류(냉장고, 드릴 등등)에 대한 말이다.

전격현상 위험도
통전전류 크기 > 통전경로 > 통전시간 > 전원 종류(교류>직류) > 주파수, 파형
※교류 전원의 종류는 제품의 종류(냉장고, 드릴 등등)에 대한 말이다.

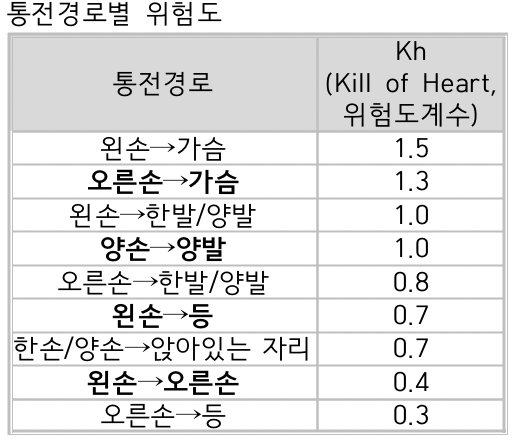

통전전류 클수록 통전시간 길수록 통전전류 경로가 심장 주변일수록 전원 종류가 교류일수록 주파수가 낮을수록 위험하다

주파수가 높을수록 최소감지전류 증가한다.

교류가 더 위험한 이유는 전압 극성이 초당 수십 회 바뀌어 직류보다 인체에 2배 이상 충격을 준다.

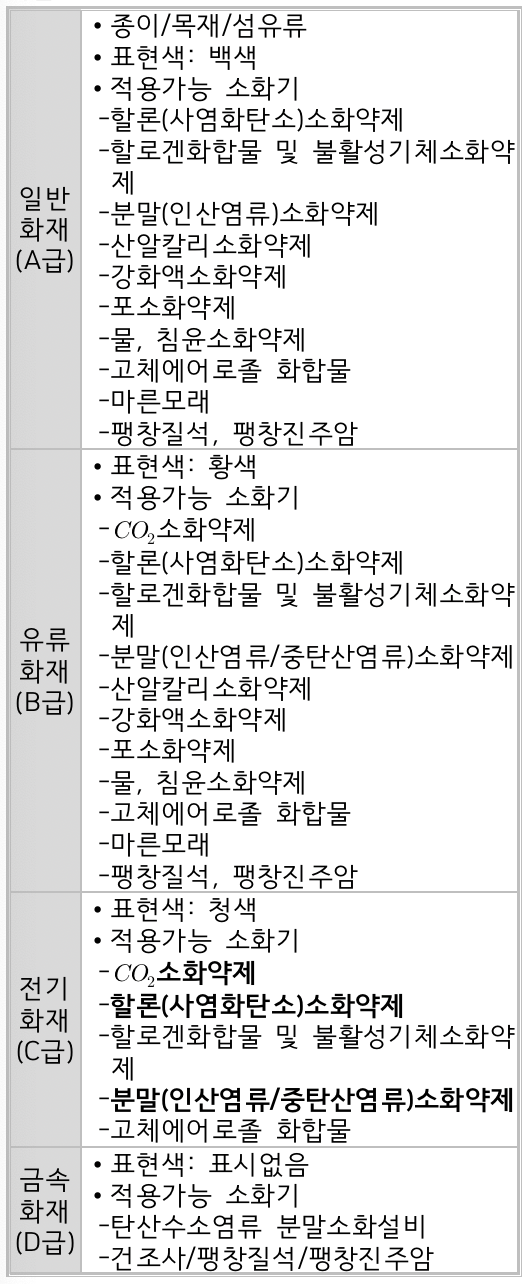

물기둥 상태로 주수하면 감전위험이 높다.

전기화재 발화원: 단열압축/광선 및 방사선/낙뢰/스파크/정전기/기계적 운동에너지

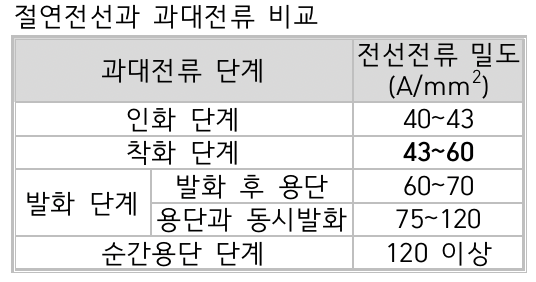

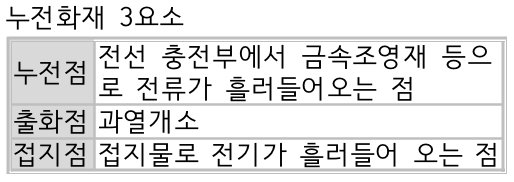

전기화재 경로별 원인 종류

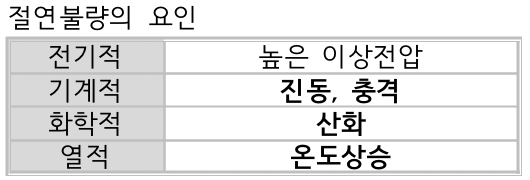

단락/누전/과전류/접촉부 과열/정전기/절연열화

전기화재 경로별 원인 종류
단락/누전/과전류/접촉부 과열/정전기/절연열화

전기설비 화재의 경과별 재해 빈도순서
단락 > 누전 > 접촉부 과열 > 절연열화 > 과전류

행위별 감전사고 빈도(수)
전기공사나 전기설비 보수작업(141) > 전기기기 운전이나 점검작업(52) > 가전기기 운전 및 보수작업(23) > 이동용 전기기기 점검 및 조작작업(15)

전기배선으로 인한 전기화재가 가장 많다.

내화물: 불에 견디는 물질

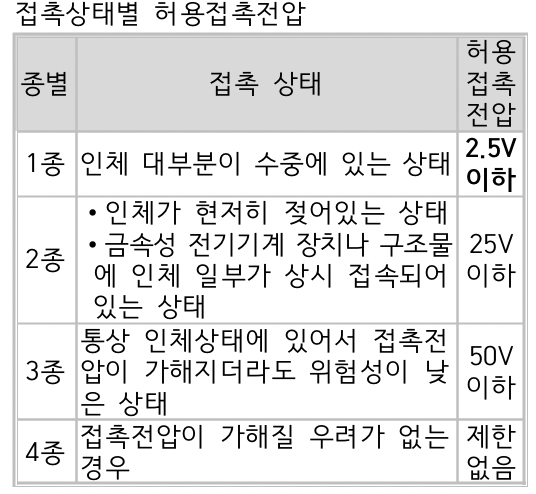

접촉상태별 허용접촉전압
1종: 인체 대부분이 수중에 있는 상태 - 2.5V 이하
2종: 인체가 현저히 젖어있는 상태, 금속성 전기기계장치나 구조물에 인체 일부가 상시 접속되어 있는 상태 - 25V 이하
3종: 통상 인체상태에 있어서 접촉전압이 가해지더라도 위험성이 낮은 상태 - 50V 이하
4종: 접촉전압이 가해질 우려가 없는 경우 - 제한없음

초저전압(Extra low voltage)이라 함은 교류전압 50V 이하, 직류전압 120V 이하의 전압을 말한다.

전기위험방지는 대지전압이 30V 이하의 전기기계ㆍ기구ㆍ배선 또는 이동전선에 대해서는 적용하지 아니한다.
즉, 우리나라 안전전압은 30V 이하다.

전기위험방지는 대지전압이 30V 이하의 전기기계ㆍ기구ㆍ배선 또는 이동전선에 대해서는 적용하지 아니한다.
즉, 우리나라 안전전압은 30V 이하다.

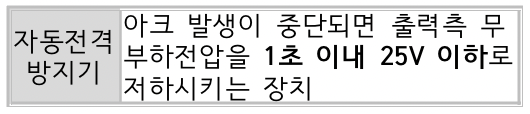

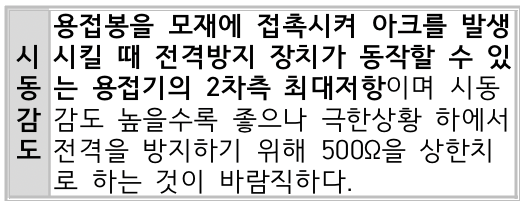

자동전격방지장치 특징
1. 무부하 시 전력손실을 줄인다.
2. 무부하 전압을 안전전압(25V, 전압변동시 30V)이하로 저하시킨다.
3. 용접기의 주회로를 폐로(ON)시킨다.
4. 교류 아크용접기의 안전장치로서 용접기의 1차 또는 2차 측에 부착한다.

①: 교류아크용접기용 자동전격방지기는 용접기의 출력 측의 무부하전압을 안전전압(25V, 전압변동 시 30V) 이하로 저하시키도록 동작하는 장치를 말한다
②: 용접 종료시에 용접기 2차 측의 출력전압을 무부하 전압으로 변경시킨다.
④: SCR 등의 개폐용 반도체 소자를 이용한 무접점방식이 많이 사용되고 있다.

직각으로 부착하되 부득이한 경우 직각에 대해 20도 범위 내에 부착해도 된다.

교류아크용접기용 자동전격방지기란 대상으로 하는 용접기의 주회로(변압기의 경우는 1차회로 또는 2차회로)를 제어하는 장치를 가지고 있어, 용접봉의 조작에 따라 용접할 때에만 용접기의 주회로를 형성하고, 그 외에는 용접기의 출력측의 무부하전압을 25볼트 이하로 저하시키도록 동작하는 장치를 말한다.

자동전격방지기는 용접작업 중단 직후부터 다음 아크 발생까지 기능한다.

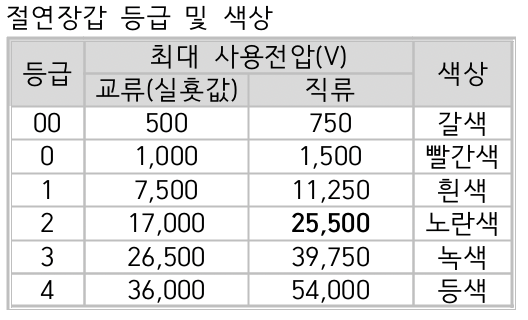

대전방지용 구두는 절연용 보호구에 포함하지 않는다.

나머지는 다 방호구이다.

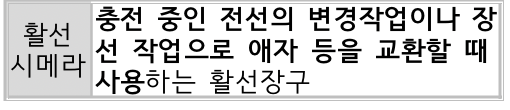

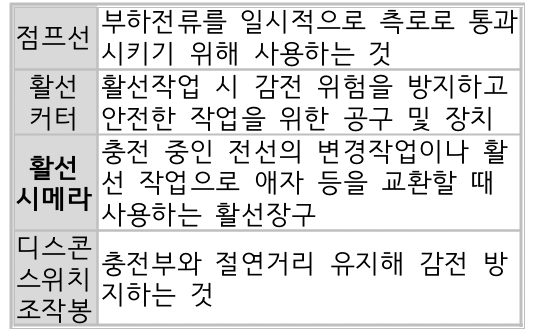

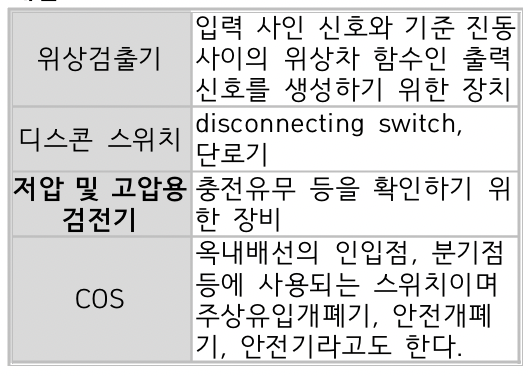

④: 전주 오르기 위한 구조물

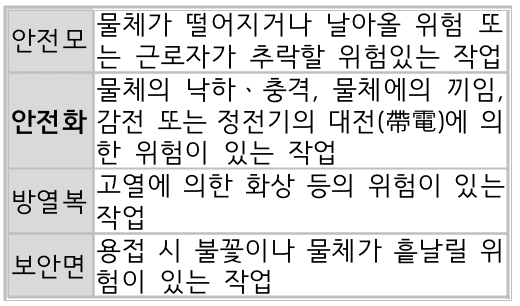

안전인증대상 보호구
가. 추락 및 감전 위험방지용 안전모
나. 안전화
다. 안전장갑
라. 방진마스크
마. 방독마스크
바. 송기(送氣)마스크
사. 전동식 호흡보호구
아. 보호복
자. 안전대
차. 차광 및 비산물 위험방지용 보안경
카. 용접용 보안면
타. 방음용 귀마개 또는 귀덮개

절연 안전모는 7,000V 이하에서만 사용가능한데 이 7,000V를 초과하면 특고압이어서 사용 불가이다.

단락보호장치는 고장상태에서 수동복구되도록 한다. 자동복구 경우 폭발 가능성 있다.

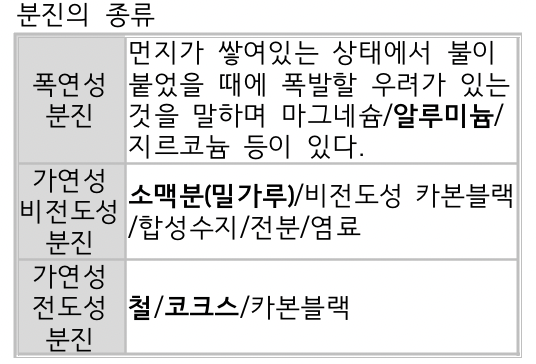

폭발위험장소 내에 설치된 전식방지 금속부는 비록 낮은 음(-)전위이지만, 위험한전위로 간주하여야 한다(특히, 전류인가방식의 경우). 전식방지를 위하여 특별히 설계되지 않았다면, 0종장소(“Ga” 또는 “Da”)의 금속부에는 전식방지설비를 하여서는 아니 된다. 예를 들면 전선관, 트랙 등에 필요로 하는 절연부품은 전식방지를 위하여 가능한 한 폭발위험장소 외부에 설치하는 것이 좋다.

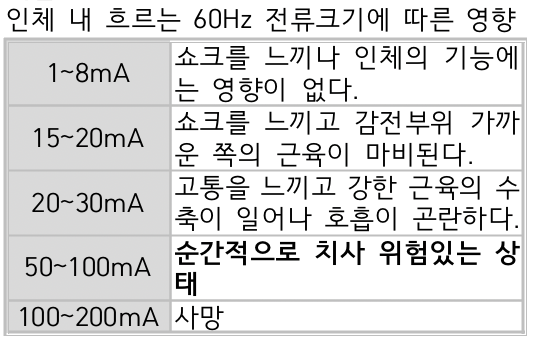

1mA: 최소감지전류, 성인 남자의 경우 상용 주파수 60Hz 교류에서 약 1mA
7~8mA: 고통한계전류
10~15mA: 이탈전류(가수전류), 다른 손을 사용하지 않고 자력으로 손을 뗄 수 있는 최대전류

1mA: 최소감지전류, 성인 남자의 경우 상용 주파수 60Hz 교류에서 약 1mA
7~8mA: 고통한계전류
10~15mA: 이탈전류(가수전류), 다른 손을 사용하지 않고 자력으로 손을 뗄 수 있는 최대전류

최소감지전류
직류: 남자 5.2mA, 여자 3.5mA
교류: 남자 1.1mA, 여자 0.7mA

1mA: 최소감지전류, 성인 남자의 경우 상용 주파수 60Hz 교류에서 약 1mA
7~8mA: 고통한계전류
10~15mA: 이탈전류(가수전류), 다른 손을 사용하지 않고 자력으로 손을 뗄 수 있는 최대전류

1mA: 최소감지전류, 성인 남자의 경우 상용 주파수 60Hz 교류에서 약 1mA
7~8mA: 고통한계전류
10~15mA: 이탈전류(가수전류), 다른 손을 사용하지 않고 자력으로 손을 뗄 수 있는 최대전류

1mA: 최소감지전류, 성인 남자의 경우 상용 주파수 60Hz 교류에서 약 1mA
7~8mA: 고통한계전류
10~15mA: 이탈전류(가수전류), 다른 손을 사용하지 않고 자력으로 손을 뗄 수 있는 최대전류

인체로부터 전하량이 2 ~ 3x10-7C 이상일 경우 방전 시 인체가 통증을 느낀다.

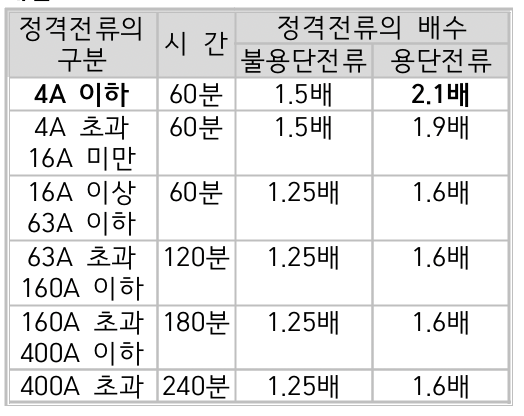

과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포장 퓨즈(퓨즈 이외의 과전류 차단기와 조합하여 하나의 과전류 차단기로 사용하는 것을 제외한다)는 정격전류의 1.3배의 전류에 견디고 또한 2배의 전류로 120분(=2시간) 안에 용단되는 것 또는 다음에 적합한 고압전류 제한퓨즈이어야 한다.

특별저압 계통에는 다음의 전원을 사용해야 한다.
가. 안전절연변압기 전원[KS C IEC 61558-2-6(전력용 변압기, 전원 공급 장치 및 유사 기기의 안전–제2부:범용 절연 변압기의 개별 요구 사항에 적합한 것)]
나. “가”의 안전절연변압기 및 이와 동등한 절연의 전원
다. 축전지 및 디젤발전기 등과 같은 독립전원
라. 내부고장이 발생한 경우에도 출력단자의 전압이 규정된 값을 초과하지 않도록 관련표준에 따른 전자장치
마. 안전절연변압기, 전동발전기 등 저압으로 공급되는 이중 또는 강화절연된 이동용 전원

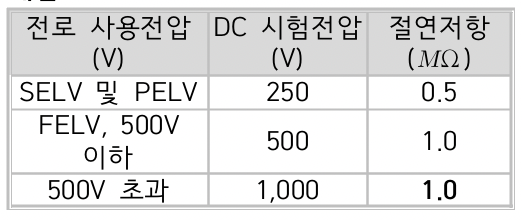

SELV 및 PELV 회로는 다음을 포함하여야 한다.
가. 충전부와 다른 SELV와 PELV 회로 사이의 기본절연
나. 이중절연 또는 강화절연 또는 최고전압에 대한 기본절연 및 보호차폐에 의한 SELV 또는 PELV 이외의 회로들의 충전부로부터 보호 분리
다. SELV 회로는 충전부와 대지 사이에 기본절연
라. PELV 회로 및 PELV 회로에 의해 공급되는 기기의 노출도전부는 접지

※특별저압(ELV, Extra Low Voltage)”이란 인체에 위험을 초래하지 않을 정도의 저압을 말한다. 여기서 SELV(Safety Extra Low Voltage)는 비접지회로에 해당되며, PELV(Protective Extra Low Voltage)는 접지회로에 해당된다.

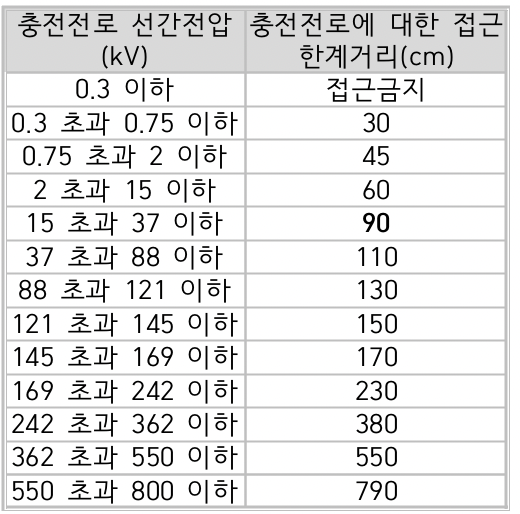

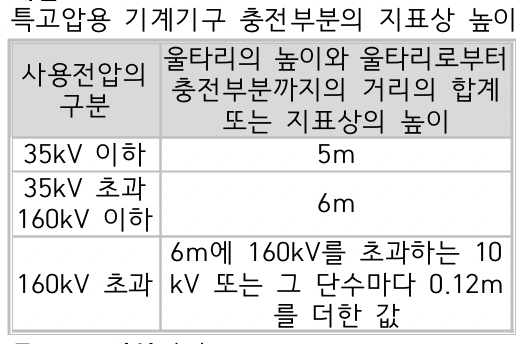

유자격자가 아닌 근로자가 충전전로 인근의 높은 곳에서 작업할 때에 근로자의 몸 또는 긴 도전성 물체가 방호되지 않은 충전전로에서 대지전압이 50킬로볼트 이하인 경우에는 300센티미터 이내로, 대지전압이 50킬로볼트를 넘는 경우에는 10킬로볼트당 10센티미터씩 더한 거리 이내로 각각 접근할 수 없도록 할 것

사업주는 전기기계ㆍ기구의 조작부분을 점검하거나 보수하는 경우에는 근로자가 안전하게 작업할 수 있도록 전기 기계ㆍ기구로부터 폭 70센티미터 이상의 작업공간을 확보하여야 한다.

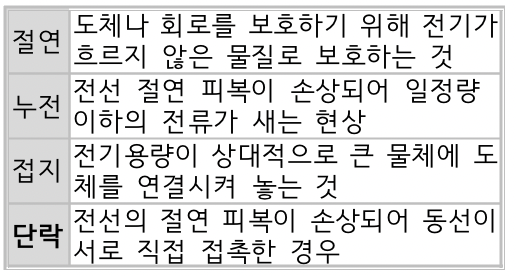

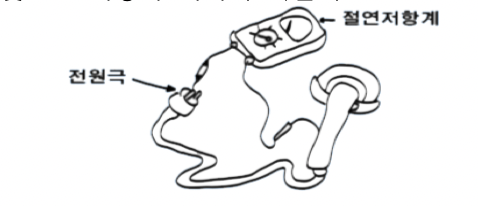

부도체는 저항이 매우 커서 전기나 열을 잘 전달 못하는 물체라 누전사고 일어날 일이 거의 없음.

부도체는 저항이 매우 커서 전기나 열을 잘 전달 못하는 물체라 누전사고 일어날 일이 거의 없음.

피뢰기 구성요소: 직렬갭, 특성요소

직렬 갭 목적: 이상전압 발생 시 신속히 대지로 방류함과 동시에 속류 즉시 차단

직렬 갭이 있는 피뢰기 표준은 다음과 같다.
(1) 건조 및 주수상태에서 2분 이내의 시간간격으로 10회 연속하여 상용주파 방전개시전압을 측정하였을 때 상용주파 방전개시전압의 값 이상일 것.
(2) 직렬 갭 및 특성요소를 수납하기 위한 자기용기 등 평상시 또는 동작시에 전압이 인가되는 부분에 대하여 “상용주파전압”을 건조상태에서 1분간, 주수상태에서 10초간 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(3) (2)와 동일한 부분에 대하여 “뇌임펄스전압”(파두장 0.5㎲ 이상 1.5㎲ 이하, 파미장 32㎲ 이상 48㎲ 이하인 것. 이하 이호에서 같다)을 건조 및 주수상태에서 정ㆍ부 양극성으로 각각 3회 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(4) 건조 및 주수상태에서 “뇌임펄스 방전개시전압(표준)”을 정ㆍ부양극성으로 각각 10회 인가하였을 때 모두 방전하고 또한, 정·부양극성의 뇌임펄스전압에 의하여 방전개시전압과 방전개시시간의 특성을 구할 때 0.5㎲에서의 전압 값은 같은 표의 “뇌임펄스방전개시전압(0.5㎲)”의 값 이하일 것.
(5) 정ㆍ부양극성의 뇌임펄스전류(파두장 0.5㎲ 이상 1.5㎲ 이하, 파미장 32㎲ 이상 48㎲ 이하의 파형인 것)에 의하여 제한전압과 방전전류와의 특성을 구할 때, 공칭방전전류에서의 전압값은 “제한전압”의 값 이하일 것.

직렬 갭이 있는 피뢰기 표준은 다음과 같다.
(1) 건조 및 주수상태에서 2분 이내의 시간간격으로 10회 연속하여 상용주파 방전개시전압을 측정하였을 때 상용주파 방전개시전압의 값 이상일 것.
(2) 직렬 갭 및 특성요소를 수납하기 위한 자기용기 등 평상시 또는 동작시에 전압이 인가되는 부분에 대하여 “상용주파전압”을 건조상태에서 1분간, 주수상태에서 10초간 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(3) (2)와 동일한 부분에 대하여 “뇌임펄스전압”(파두장 0.5㎲ 이상 1.5㎲ 이하, 파미장 32㎲ 이상 48㎲ 이하인 것. 이하 이호에서 같다)을 건조 및 주수상태에서 정ㆍ부 양극성으로 각각 3회 가할 때 불꽃 방전 또는 파괴되지 아니할 것.
(4) 건조 및 주수상태에서 “뇌임펄스 방전개시전압(표준)”을 정ㆍ부양극성으로 각각 10회 인가하였을 때 모두 방전하고 또한, 정·부양극성의 뇌임펄스전압에 의하여 방전개시전압과 방전개시시간의 특성을 구할 때 0.5㎲에서의 전압 값은 같은 표의 “뇌임펄스방전개시전압(0.5㎲)”의 값 이하일 것.
(5) 정ㆍ부양극성의 뇌임펄스전류(파두장 0.5㎲ 이상 1.5㎲ 이하, 파미장 32㎲ 이상 48㎲ 이하의 파형인 것)에 의하여 제한전압과 방전전류와의 특성을 구할 때, 공칭방전전류에서의 전압값은 “제한전압”의 값 이하일 것.

피뢰기 구비조건
1. 반복동작이 가능할것
2. 구조가 견고하며 특성이 변하지 않을 것
3. 점검, 보수가 간단할 것
4. 충격방전 개시전압과 제한전압이 낮을 것
5. 뇌전류의 방전능력이 크고 속류의 차단이 확실하게 될 것

다음에 시설되는 피뢰시스템에 적용한다.
1. 전기전자설비가 설치된 건축물·구조물로서 낙뢰로부터 보호가 필요한 것 또는 지상으로부터 높이가 20m 이상인 것
2. 전기설비 및 전자설비 중 낙뢰로부터 보호가 필요한 설비

①: 금도금을 해도 효과가 없다
②: 보호각도가 같다.
④: 효과가 크지 않다.

피뢰기 구비조건
1. 반복동작이 가능할것
2. 구조가 견고하며 특성이 변하지 않을 것
3. 점검, 보수가 간단할 것
4. 충격방전 개시전압과 제한전압이 낮을 것
5. 뇌전류의 방전능력이 크고 속류의 차단이 확실하게 될 것

고압 및 특고압의 전로에 시설하는 피뢰기 접지저항 값은 10Ω 이하로 하여야 한다.

정전기적 접지”(이하 "접지”라 한다)라 함은 대지에 대한 접지저항이 106Ω 이하인 것을 말한다.

접지극의 크기를 최대한 크게 한다.

접지극은 다음의 방법 중 하나 또는 복합하여 시설하여야 한다.
가. 콘크리트에 매입 된 기초 접지극
나. 토양에 매설된 기초 접지극
다. 토양에 수직 또는 수평으로 직접 매설된 금속전극(봉, 전선, 테이프, 배관, 판 등)
라. 케이블의 금속외장 및 그 밖에 금속피복
마. 지중 금속구조물(배관 등)
바. 대지에 매설된 철근콘크리트의 용접된 금속 보강재. 다만, 강화콘크리트는 제외한다.

접지극의 매설은 다음에 의한다.
가. 접지극은 매설하는 토양을 오염시키지 않아야 하며, 가능한 다습한 부분에 설치한다.
나. 접지극은 동결 깊이를 고려하여 시설하되 고압 이상의 전기설비와 시설하는 접지극의 매설깊이는 지표면으로부터 지하 0.75m 이상으로 한다. 다만, 발전소ㆍ변전소ㆍ개폐소 또는 이에 준하는 곳에 접지극을 시설하는 경우에는 그러하지 아니하다.
다. 접지도체를 철주 기타의 금속체를 따라서 시설하는 경우에는 접지극을 철주의 밑면으로부터 0.3m 이상의 깊이에 매설하는 경우 이외에는 접지극을 지중에서 그 금속체로부터 1m 이상 떼어 매설하여야 한다.

접지극은 다음에 따라 시설한다.
가. 지표면에서 0.75m 이상 깊이로 매설하여야 한다. 다만, 필요시는 해당 지역의 동결심도를 고려한 깊이로 할 수 있다.
나. 대지가 암반지역으로 대지저항이 높거나 건축물·구조물이 전자통신시스템을 많이 사용하는 시설의 경우에는 환상도체접지극 또는 기초접지극으로 한다.
다. 접지극 재료는 대지에 환경오염 및 부식의 문제가 없어야 한다.
라. 철근콘크리트 기초 내부의 상호 접속된 철근 또는 금속제 지하구조물 등 자연적 구성부재는 접지극으로 사용할 수 있다.

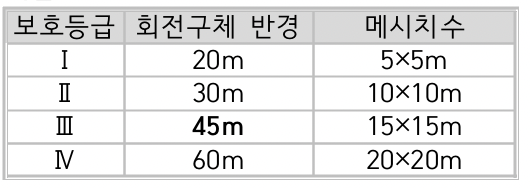

수뢰부시스템(Air-termination System)이란 낙뢰를 포착할 목적으로 돌침, 수평도체, 그물망(메시)도체 등과 같은 금속 물체를 이용한 외부피뢰시스템의 일부를 말한다.

수용장소 인입구 부근에서 다음의 것을 접지극으로 사용하여 변압기 중성점 접지를 한 저압전선로의 중성선 또는 접지측 전선에 추가로 접지공사를 할 수 있다.
가. 지중에 매설되어 있고 대지와의 전기저항 값이 3Ω 이하의 값을 유지하고 있는 금속제 수도관로
나. 대지 사이의 전기저항 값이 3Ω 이하인 값을 유지하는 건물의 철골

전로에 시설된 전기설비는 뇌전압에 의한 손상을 방지할 수 있도록 그 전로 중 다음 각 호에 열거하는 곳 또는 이에 근접하는 곳에는 피뢰기를 시설하고 그 밖에 적절한 조치를 하여야 한다. 다만, 뇌전압에 의한 손상의 우려가 없는 경우에는 그러하지 아니하다.
1. 발전소ㆍ변전소 또는 이에 준하는 장소의 가공 전선 인입구 및 인출구
2. 가공전선로(25kV 이하의 중성점 다중접 지식 특고압 가공전선로를 제외한다)에 접속하는 배전용 변압기의 고압측 및 특 고압측
3. 고압 또는 특고압의 가공전선로로부터 공급을 받는 수용 장소의 인입구
4. 가공전선로와 지중전선로가 접속되는 곳

전로에 시설된 전기설비는 뇌전압에 의한 손상을 방지할 수 있도록 그 전로 중 다음 각 호에 열거하는 곳 또는 이에 근접하는 곳에는 피뢰기를 시설하고 그 밖에 적절한 조치를 하여야 한다. 다만, 뇌전압에 의한 손상의 우려가 없는 경우에는 그러하지 아니하다.
1. 발전소ㆍ변전소 또는 이에 준하는 장소의 가공 전선 인입구 및 인출구
2. 가공전선로(25kV 이하의 중성점 다중접 지식 특고압 가공전선로를 제외한다)에 접속하는 배전용 변압기의 고압측 및 특 고압측
3. 고압 또는 특고압의 가공전선로로부터 공급을 받는 수용 장소의 인입구
4. 가공전선로와 지중전선로가 접속되는 곳

하나의 피뢰침 인하도선에 2개 이상의 접지극을 병렬 접속할 때 그 간격은 2m 이상이 되어야 한다.
