다음은 무슨 현상을 설명한 것인가?
대전
충전
방전
열전
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
코로나 방전이 발생할 경우 공기 중에 생성되는 것은?
O2
O3
N2
N3
코로나방전 시 공기 중 생성물질
오존(O3)/질소산화물(NOx)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음 중 불꽃(spark)방전의 발생 시 공기 중에 생성되는 물질은?
O2
O3
H2
C
불꽃방전 시 공기 중 생성물질: 오존(O3)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
30kV에서 불꽃방전이 일어났다면 어떤 상태이었겠는가?
전극간격이 1cm 떨어진 침대침 전극
전극간격이 1cm 떨어진 평형판 전극
전극간격이 1mm 떨어진 평형판 전극
전극간격이 1mm 떨어진 침대침 전극
30kV에서 불꽃방전 상태: 전극간격이 1cm 떨어진 평형판 전극
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
흡수성이 강한 물질은 가습에 의한 부도체의 정전기 대전방지 효과의 성능이 좋다. 이러한 작용을 하는 기를 갖는 물질이 아닌 것은?
OH
C6H6
NH2
COOH
흡수성 강한 물질은 산기이다.
산기는 OH(수산화기)/NH2(아미노기)/COOH(카르복실기)/CH3O(메톡실기) 등이 있다.
C6H6은 벤젠으로 발암물질이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
비파괴검사 방법 중 자성체 분말을 뿌려 금속(자성체)파이프 등의 결함을 발견하는 방법이 있다. 이 방법은 어떤 매질상수에 비례하는 성질을 이용한 것인가?
도전율
투자율
유전율
저항률
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
부도체의 대전은 도체의 대전과는 달리 복잡해서 폭발, 화재의 발생한계를 추정하는데 충분한 유의가 필요하다. 다음 중 유의가 필요한 경우가 아닌 것은?
대전 상태가 매우 불균일한 경우
대전량 또는 대전의 극성이 매우 변화하는 경우
부도체 중에 국부적으로 도전율이 높은 곳이 있고, 이것이 대전한 경우
대전되어 있는 부도체의 뒷면 또는 근방에 비접지 도체가 있는 경우
-부도체 대전의 발생한계 추정 시 유의사항
1. 대전 상태가 매우 불균일한 경우
2. 대전량 또는 대전의 극성이 매우 변화하
는 경우
3. 부도체 중에 국부적으로 도전율이 높은 곳이 있고, 이것이 대전한 경우
-부도체 대전시 발생한계 표시하는 대전상태
1. 부도체 최고 대전 전위 5kV 이상인 대전
2. 대전하고 있는 부도체에 작업자가 접근 시 인체가 전기적 충격을 느끼게 되는 대 전
3. 대전하고 있는 부도체에 접지를 한 지름
약 3mm 이상의 금속구 접근 시 부도체
에서 파괴음, 발광을 수반하는 방전이 발
생하는 대전
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기에 관한 설명으로 옳은 것은?
정전기는 발생에서부터 억제-축적방지-안전한 방전이 재해를 방지할 수 있다.
정전기 발생은 고체의 분쇄공정에서 가장 많이 발생한다.
액체의 이송 시 그 속도(유속)를 7(m/s) 이상 빠르게 하여 정전기의 발생을 억제 한다.
접지 값은 10(Ω) 이하로 하되 플라스틱 같은 절연도가 높은 부도체를 사용한다.
정전기는 축적으로 인해 발생한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기 방전에 의한 화재 및 폭발 발생에 대한 설명으로 틀린 것은?
정전기 방전에너지가 어떤 물질의 최소착화에너지보다 크게 되면 화재, 폭발이 일 어날 수 있다.
부도체가 대전되었을 경우에는 정전에너지보다 대전 전위 크기에 의하여 화재, 폭발이 결정된다.
대전된 물체에 인체가 접근했을 때 전격을 느낄 정도이면 화재, 폭발의 가능성이 있다.
작업복에 대전된 정전에너지가 가연성 물질의 최소착화 에너지보다 클 때는 화재, 폭발의 위험성이 있다.
작업복에 대전된 정전기 대전 전위 크기가 가연성 물질의 최소착화 에너지보다 클 때는 화재, 폭발의 위험성이 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
정전기 방전에 의한 폭발로 추정되는 사고를 조사함에 있어서 필요한 조치로서 가장 거리가 먼 것은?
가연성 분위기 규명
사고현장의 방전흔적 조사
방전에 따른 점화 가능성 평가
전하발생 부위 및 축적 기구 규명
정전기 방전에 의한 사고 조사항목
1. 가연성 분위기 규명
2. 사고 개요 및 특성 규명
3. 전하발생 부위 및 축적 기구 규명
4. 방전에 따른 점화 가능성 평가
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기를 제거하려 한 행위 중 폭발이 발생하였다면 다음 중 어떤 경우인가?
가습
자외선 공급
온도조절
금속부분 접지
금속부분 접지 시 스파크 발생 가능이 생겨 폭발 위험있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
비도전성 용기에 인화성액체를 주입하는 경우의 조치사항이 아닌 것은?
드럼주변에 접지 밴드를 체결해 액체표면에 대전된 정전기를 완화시키도록 할 것
주입 시 상부주입 방법으로 할 것
깔대기와 같은 모든 도전성 물체는 주입 시 모두 접지시킬 것
정전기 제전용 접지극을 주입 시에는 용기 안에 위치하게 하고 주입이 끝난 후 30초 이상 경과한 후 제거할 것
비도전성 용기에 인화성액체를 주입하는 경우에는 다음 각 호의 조치를 하여야 한다.
1. 주입 시 하부주입 방법으로 할 것
2. 드럼주변에 접지 밴드를 체결해 액체표면에 대전된 정전기를 완화시키도록 할 것
3. 정전기 제전용 접지극을 주입 시에는 용기 안에 위치하게 하고 주입이 끝난 후 30초 이상 경과한 후 제거할 것
4. 깔대기와 같은 모든 도전성 물체는 주입 시 모두 접지시킬 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기 재해방지 대책에서 접지방법에 해당되지 않는 것은?
접지단자와 접지용 도체와의 접속에 이용되는 접지 기구는 견고하고 확실하게 접속시켜주는 것이 좋다.
접지단자는 접지용 도체, 접지기구와 확실하게 접촉될 수 있도록 금속면이 노출 되어 있거나, 금속면에 나사, 너트 등을 이용하여 연결할 수 있어야 한다.
접지용 도체의 설치는 정전기가 발생하는 작업 전이나 발생 할 우려가 없게 된 후 정치시간이 경과한 후에 행하여야 한다.
본딩은 금속도체 상호간에 전기적 접속이 므로 접지용 도체, 접지단자에 의하여 표준 환경조건에서 저항은 1MΩ 미만이 되도록 견고하고 확실하게 실시하여야 한다.
본딩은 금속도체 간의 전기적인 접속이므로 접지용 도체, 접지단자에 의하여 표준환경조건에서 저항 1,000Ω 미만으로 견고하여야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기 발생에 대한 방지대책의 설명으로 틀린 것은?
가스용기, 탱크 등의 도체부는 전부 접지 한다.
배관 내 액체의 유속을 제한한다.
화학섬유의 작업복을 착용한다.
대전 방지제 또는 제전기를 사용한다.
제전복을 착용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기재해의 방지대책에 대한 설명으로 적합하지 않는 것은?
접지의 접속은 납땜, 용접 또는 멈춤나사로 실시한다.
회전부품의 유막저항이 높으면 도전성의 윤활제를 사용한다.
이동식의 용기는 절연성 고무제 바퀴를 달아서 폭발위험을 제거한다.
폭발의 위험이 있는 구역은 도전성 고무 류로 바닥 처리를 한다.
③: 바퀴를 절연성으로 가공 시 정전기가 축적되어 폭발위험이 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기 화재폭발 원인인 인체대전에 대한 예방대책으로 옳지 않은 것은?
대전물체를 금속판 등으로 차폐한다.
대전방지제를 넣은 제전복을 착용한다.
대전방지성능이 있는 안전화를 착용한다.
바닥 재료는 고유저항이 큰 물질로 사용 한다.
④: 바닥에 도전성 매트를 사용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
반도체 취급 시 정전기로 인한 재해 방지대책으로 거리가 먼 것은?
작업자 정전화 착용
작업자 제전복 착용
부도체 작업대 접지 실시
작업장 도전성 매트 사용
③: 도체 작업대 접지 실시
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
작업장소 중 제전복을 착용하지 않아도 되는 장소는?
상대 습도가 높은 장소
분진이 발생하기 쉬운 장소
LCD 등 display 제조 작업 장소
반도체 등 전기소자 취급 작업 장소
습도가 높으면 정전기 발생이 적다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음 중 정전기의 재해방지 대책으로 틀린 것은?
설비의 도체 부분을 접지
작업자는 정전화를 착용
작업장의 습도를 30% 이하로 유지
배관 내 액체의 유속제한
1. 작업공정이나 제품 품질에 지장을 초래하지 않는 경우 상대습도를 50퍼센트 이상 높이는 방법을 고려할 것
2. 종이를 취급하는 공정에서 인쇄물의 손상 또는 인쇄물의 건조속도 등에 지장을 초래하지 않을 경우 상대 습도를 70퍼센트 이상 유지한다.
→ 뭐가 되든 30% 이하 유지는 아니다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기에 의한 생산 장해가 아닌 것은?
가루(분진)에 의한 눈금의 막힘
제사공장에서의 실의 절단 엉킴
인쇄공정의 종이파손, 인쇄선명도 불량, 겹침, 오손
방전 전류에 의한 반도체 소자의 입력 임피던스 상승
정전기에 의한 생산장해
정전기의 역학현상, 방전현상으로 발생하는 품질저하 및 생산성 저하 등 생산상의 장해이고, 역학현상으로 발생하는 장해는 가루(분진)에 의한 눈금의 막힘, 실의 엉킴, 인쇄불량, 제품 오염 등이 있고, 방전현상으로 발생하는 장해는 방전에너지에 기인하는 반도체 소자 손상, 전자파에 기인하는 전자기기 통신장해, 발광에 기인하는 사진 필름 감광이 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
정전기 재해방지에 관한 설명 중 잘못된 것은?
이황화탄소의 수송 과정에서 배관 내의 유속을 2.5m/s 이상으로 한다.
포장 과정에서 용기를 도전성 재료에 접지한다.
인쇄 과정에서 도포량을 적게 하고 접지한다.
작업장 습도를 높여 전하 제거되기 쉽게 한다.
이황화탄소의 수송 과정에서 배관 내의 유속을 1m/s 이하로 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆☆
정전기 재해방지를 위한 배관 내 액체의 유속제한에 관한 사항으로 옳은 것은?
저항률이 1010 Ω∙cm 미만의 도전성 위험물의 배관유속은 7m/s 이하로 할 것
에텔, 이황화탄소 등과 같이 유동대전이 심하고 폭발 위험성이 높으면 4m/s 이하로 할 것
물이나 기체를 혼합하는 비수용성 위험물의 배관 내 유속은 5m/s 이하로 할 것
저항률이 1010 Ω∙cm 이상인 위험물의 배관 내 유속은 배관내경 4인치일 때 10 m/s 이하로 할것
②: 에텔, 이황화탄소 등과 같이 유동대전이 심하고 폭발 위험성이 높은 것은 배관 내 유속을 1m/s 이하로 한다.
③: 물이나 기체를 혼합한 비수용성 위험물의 배관 내 유속은 1m/s 이하로 한다.
④: 저항률 1010Ω·㎝ 이상인 위험물의 배관 내 유속은 표에 있는 유속 제한값 이하로 한다. 단, 주입구가 액면 밑에 충분히 침하할 때까지의 배관 내 유속은 2.5m/s 이하로 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

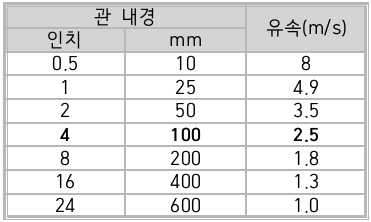

정전기 재해의 방지를 위하여 배관내 액체의 유속의 제한이 필요하다. 배관의 내경과 유속 제한값으로 적절하지 않은 것은?
관내경(mm): 25, 제한유속(m/s): 6.5
관내경(mm): 50, 제한유속(m/s): 3.5
관내경(mm): 100, 제한유속(m/s): 2.5
관내경(mm): 200, 제한유속(m/s): 1.8
①: 관내경(mm): 25, 제한유속(m/s): 4.9
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭지역에 전기기기를 설치할 때 그 위치로 적당하지 않은 것은?
운전ㆍ조작ㆍ조정이 편리한 위치
수분이나 습기에 노출되지 않는 위치
정비에 필요한 공간이 확보되는 위치
부식성 가스발산구 주변 검지가 용이한 위치
방폭지역에서의 전기기기의 설치위치는 다음 각호의 사항을 고려하여야 한다.
1. 운전·조작·조정 등이 편리한 위치에 설치 하여야 한다.
2. 보수가 용이한 위치에 설치하고 점검 또는 정비에 필요한 공간을 확보하여야 한다.
3. 가능하면 수분이나 습기에 노출되지 않는 위치를 선정하고, 상시 습기가 많은 장소에 설치하는 것을 피하여야 한다.
4. 부식성가스 발산구의 주변 및 부식성 액체가 비산하는 위치에 설치하는 것을 피하여야 한다.
5. 열유관, 증기관 등의 고온 발열체에 근접한 위치에는 가능하면 설치를 피하여야 한다.
6. 기계장치 등으로부터 현저한 진동의 영향을 받을 수 있는 위치에 설치하는 것을 피해야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆

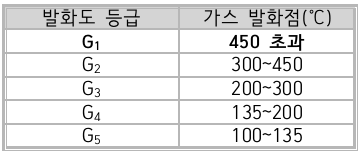

폭발성 가스의 발화온도가 450℃를 초과하는 가스의 발화도 등급은?
G1
G2
G3
G4
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

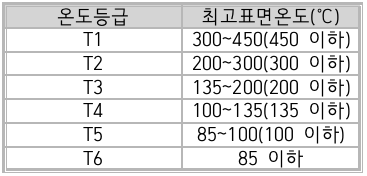

방폭전기기기의 온도등급의 기호는?
E
S
T
N
그룹 II 전기기기에 대한 최고표면온도 분류
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
방폭전기기기의 발화도의 온도등급과 최고 표면온도에 의한 폭발성 가스의 분류표기를 가장 올바르게 나타낸 것은?
T1: 450℃ 이하
T2: 350℃ 이하
T4: 125℃ 이하
T6: 100℃ 이하
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭전기기기의 온도등급에서 기호 T2의 의미로 맞는 것은?
최고표면온도 허용치가 135℃ 이하인 것
최고표면온도 허용치가 200℃ 이하인 것
최고표면온도 허용치가 300℃ 이하인 것
최고표면온도 허용치가 450℃ 이하인 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
가스(발화온도 120℃)가 존재하는 지역에 방폭기기를 설치하고자 한다. 설치가 가능한 기기의 온도 등급은?
T2
T3
T4
T5
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆

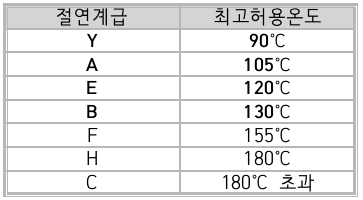

절연물의 절연계급을 최고허용온도가 낮은 온도에서 높은 온도 순으로 배치한 것은?
Y종 → A종 → E종 → B종
A종 → B종 → E종 → Y종
Y종 → E종 → B종 → A종
B종 → Y종 → A종 → E종
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
전기기기의 Y종 절연물의 최고 허용온도는?
80℃
85℃
90℃
105℃
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
방폭 기기-일반요구사항(KS C IEC 60079-0)규정에서 제시하고 있는 방폭기기 설치 시 표준환경조건이 아닌 것은?
압력: 80~110 kpa
상대습도: 40~80%
주위온도: 20~40℃
산소 함유율 21%v/v의 공기
전기기기 작동할 수 있는(대기의 폭발성 특징과 관련된) 표준 대기 조건은 다음과 같다.
∙ -20℃~60℃의 온도
∙ 압력 80kPa(0.8바)~110kPa (1.1바)
∙ 산소 함유율 21% v/v의 공기
※ 위에 명시된 표준 대기 조건에는 온도 범위가 -20℃~60℃도로 제시되었지만, 별도로 명시되는 경우를 제외하고 전기기기의 정상 주위 온도 범위는 보통 -20℃~40℃이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭기기에 별도의 주위 온도 표시가 없을 때 방폭기기의 주위 온도 범위는? (단, 기호 “X"의 표시가 없는 기기이다.)
20℃~40℃
-20℃~40℃
10℃~50℃
-10℃~50℃
방호장치안전인증고시/별표6전기기기는 (-20~+40)℃의 주위온도범위에서 사용할 수 있도록 설계되어야 하며, 이 경우에는 주위온도에 관한 추가표시는 필요하지 않음.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
접지저항값을 저하시키는 방법 중 거리가 먼 것은?
접지봉에 도전성 좋은 금속을 도금한다.
접지봉을 병렬로 연결한다.
도전성 물질을 접지극 주변의 토양에 주입한다.
접지봉을 땅속 깊이 매설한다.
접지저항은 대지 저항률과 접지극의 형상·매설 조건이 좌우하므로, 접지봉에 도전성 좋은 금속을 도금하는 것은 접지저항 저감 대책과 거리가 멀다(도금은 전극의 부식 방지 목적이다).
접지봉의 병렬 연결, 도전성 물질(접지저항 저감제)의 토양 주입, 접지봉을 땅속 깊이 매설하는 것은 대표적인 접지저항 저감법이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
저압방폭구조 배선 중 노출 도전성 부분의 보호 접지선으로 알맞은 항목은?
전선관이 충분한 지락전류를 흐르게 할 시 에도 결합부에 본딩(bonding)을 해야 한다.
전선관이 최대지락전류를 안전하게 흐르게 할 시 접지선으로 이용 가능하다.
접지선의 전선 또는 선심은 그 절연피복을 흰색 또는 검정색을 사용한다.
접지선은 1,000V 비닐절연전선 이상 성능을 갖는 전선을 사용한다.
①: 도전 부분 사이의 전위차에 의한 스파크의 발생 가능성을 방지하기 위하여 위험 장소 내의 모든 도전 부분은 본딩 등으로 전위를 동일화하여야 한다. 단, 전선관이 예상 최대지락전류를 안전하게 흐르게 할 경우 본딩을 생략할 수 있다.
③: 접지선으로 사용하는 전선 또는 선심은 그 절연피복을 녹색과 황색의 줄무늬 모 양으로 사용하여야 한다
④: 접지선은 원칙적으로 600V 비닐절연전 선 이상의 전선을 사용하고, 그 굵기는 예상 최대지락 전류에 의해 발화위험이 발생하지 않는 한도 이내이어야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭전기설비 계획 수립 시의 기본 방침에 해당되지 않는 것은?
가연성가스 및 가연성액체 위험특성 확인
시설장소의 제조건 검토
전기설비의 선정 및 결정
위험장소 종별 및 범위의 결정
방폭전기설비 계획 수립 시의 기본 방침
1. 시설장소 검토
2. 가연성 가스 및 액체 위험특성 확인
3. 위험장소 종별 및 위험범위 결정
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

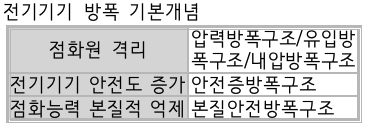

전기기기 방폭의 기본 개념이 아닌 것은?
점화원의 방폭적 격리
전기기기의 안전도 증강
점화능력의 본질적 억제
전기설비 주위 공기의 절연능력 향상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆

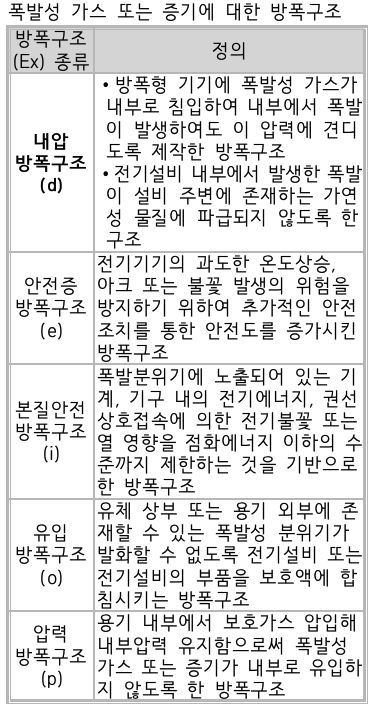

전기기기 방폭의 기본개념과 이를 이용한 방폭구조로 볼 수 없는 것은?
점화원의 격리: 내압방폭구조
폭발성 위험분위기 해소: 유입방폭구조
전기기기 안전도의 증강: 안전증방폭구조
점화능력 본질적 억제: 본질안전방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
내압 방폭구조는 다음 중 어느 경우에 가장 가까운가?
점화 능력의 본질적 억제
점화원의 방폭적 격리
전기설비의 안전도 증강
전기설비의 밀폐화
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
가연성가스를 사용하는 시설에는 방폭구조의 전기기기를 사용하여야 한다. 전기기기의 방폭구조의 선택은 가스의 무엇에 의해서 좌우되는가?
인화점, 폭굉한계
폭발한계, 폭발등급
발화도, 최소발화에너지
화염일주한계, 발화온도
방폭구조는 가스의 화염일주한계와 발화온도에 의해 결정된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
방폭구조에 관계있는 위험 특성이 아닌 것은?
발화온도
증기밀도
화염일주한계
최소점화전류
방폭구조 위험 특성 종류
발화온도/화염일주한계(최대안전틈새)/최소점화전류
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음 중 방폭구조의 종류가 아닌 것은?
본질안전 방폭구조
고압 방폭구조
압력 방폭구조
내압 방폭구조
"d": 내압 방폭구조
"e": 안전증 방폭구조
"ia": 본질안전 방폭구조, 보호방식 "ia"
"ib": 본질안전 방폭구조, 보호방식 "ib"
“ma": 몰드 방폭구조, 보호방식 "ma"
“mb": 몰드 방폭구조, 보호방식 "mb"
"nA": n형식 방폭구조, 보호방식 “nA"
"nC": n형식 방폭구조, 보호방식 “nC"
"nL": n형식 방폭구조, 보호방식 “nL"
"nR": n형식 방폭구조, 보호방식 “nR"
"o"：유입 방폭구조
"px"：압력 방폭구조, 보호형식 "px"
"py"：압력 방폭구조, 보호형식 "py"
"pz"：압력 방폭구조, 보호형식 "pz"
"q"：충전 방폭구조
"s"：특수 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
방폭구조와 기호의 연결이 틀린 것은?
압력방폭구조: p
내압방폭구조: d
안전증방폭구조: s
본질안전방폭구조: ia 또는 ib
"d": 내압 방폭구조
"e": 안전증 방폭구조
"ia": 본질안전 방폭구조, 보호방식 "ia"
"ib": 본질안전 방폭구조, 보호방식 "ib"
“ma": 몰드 방폭구조, 보호방식 "ma"
“mb": 몰드 방폭구조, 보호방식 "mb"
"nA": n형식 방폭구조, 보호방식 “nA"
"nC": n형식 방폭구조, 보호방식 “nC"
"nL": n형식 방폭구조, 보호방식 “nL"
"nR": n형식 방폭구조, 보호방식 “nR"
"o"：유입 방폭구조
"px"：압력 방폭구조, 보호형식 "px"
"py"：압력 방폭구조, 보호형식 "py"
"pz"：압력 방폭구조, 보호형식 "pz"
"q"：충전 방폭구조
"s"：특수 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
전기설비의 방폭구조의 종류가 아닌 것은?
근본 방폭구조
압력 방폭구조
안전증 방폭구조
본질안전 방폭구조
"d": 내압 방폭구조
"e": 안전증 방폭구조
"ia": 본질안전 방폭구조, 보호방식 "ia"
"ib": 본질안전 방폭구조, 보호방식 "ib"
“ma": 몰드 방폭구조, 보호방식 "ma"
“mb": 몰드 방폭구조, 보호방식 "mb"
"nA": n형식 방폭구조, 보호방식 “nA"
"nC": n형식 방폭구조, 보호방식 “nC"
"nL": n형식 방폭구조, 보호방식 “nL"
"nR": n형식 방폭구조, 보호방식 “nR"
"o"：유입 방폭구조
"px"：압력 방폭구조, 보호형식 "px"
"py"：압력 방폭구조, 보호형식 "py"
"pz"：압력 방폭구조, 보호형식 "pz"
"q"：충전 방폭구조
"s"：특수 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆☆☆
방폭형 기기에 폭발성 가스가 내부로 침입하여 내부에서 폭발이 발생하여도 이 압력에 견디도록 제작한 방폭구조는?
내압(d) 방폭구조
압력(p) 방폭구조
안전증(e) 방폭구조
본질안전(i)방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
전기설비 내부에서 발생한 폭발이 설비 주변에 존재하는 가연성 물질에 파급되지 않도록 한 구조는?
압력방폭구조
내압방폭구조
안전증방폭구조
본질안전방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음에서 설명하고 있는 방폭구조는?
유입 방폭구조
압력 방폭구조
내압 방폭구조
안전증 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆☆

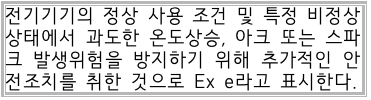

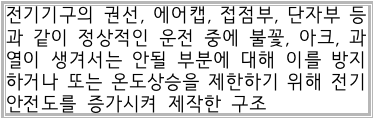

다음은 어떤 방폭구조에 대한 설명인가?
안전증방폭구조
내압방폭구조
몰드방폭구조
본질안전방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
방폭전기설비의 용기내부에 보호가스를 압입하여 내부압력을 외부 대기 이상의 압력으로 유지함으로써 용기 내부에 폭발성가스 분위기가 형성되는 것을 방지하는 방폭구조는?
내압 방폭구조
압력 방폭구조
안전증 방폭구조
유입 방폭구조
정답: ② 압력 방폭구조
해설
압력 방폭구조(p): 용기 내부에 보호가스(공기·질소 등)를 압입하여 내부 압력을 외부 대기압보다 높게 유지함으로써, 폭발성 가스가 용기 내부로 침입하지 못하도록 한 구조이다.
① 내압 방폭구조: 내부 폭발압력에 견디고 화염이 외부로 전파되지 않도록 한 구조
③ 안전증 방폭구조: 정상상태에서 불꽃·과열이 생기지 않도록 안전도를 높인 구조
④ 유입 방폭구조: 전기불꽃 발생부를 기름 속에 넣어 격리한 구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
내압방폭구조의 주요 시험항목이 아닌 것은?
폭발강도
인화시험
절연시험
기계적 강도시험
방호장치안전인증고시/별표7-2내압 방폭구조 성능시험 항목
강도시험/폭발강도시험/폭발인화시험/기준압력측정/통기 및 배수장치 성능시험
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆☆☆
내압방폭구조의 필요충분조건(기본성능)에 대한 사항으로 틀린 것은?
폭발화염이 외부로 유출되지 않을 것
습기침투에 대한 보호를 충분히 할 것
내부에서 폭발한 경우 그 압력에 견딜 것
외함의 표면온도가 외부의 폭발성가스를 점화하지 않을 것
내압방폭구조의 필요충분조건
1. 내부에서 폭발한 경우 그 압력에 견딜 것
2. 폭발화염이 외부로 유출되지 않을 것
3. 외함의 표면온도가 외부의 폭발성가스를 점화하지 않을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
내압(耐壓)방폭 구조의 화염일주한계를 작게 하는 이유로 가장 알맞은 것은?
최소점화에너지를 높게 하기 위하여
최소점화에너지를 낮게 하기 위하여
최소점화에너지 이하로 열을 식히기 위해
최소점화에너지 이상으로 열을 높이기 위하여
안전간극(최대안전틈새/화염일주한계) 적게 하는 이유
1. 폭발화염이 외부로 전파되지 않도록 하기위해
2. 최소점화에너지 이하로 열을 식히기 위해
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
내압 방폭구조에서 안전간극(safe gap)을 적게 하는 이유로 옳은 것은?
최소점화에너지를 높게 하기 위해
폭발화염이 외부로 전파되지 않도록 하기 위해
폭발압력에 견디고 파손되지 않도록 하기 위해
설치류가 전선 등을 훼손하지 않도록 하기 위해
안전간극(최대안전틈새/화염일주한계) 적게 하는 이유
1. 폭발화염이 외부로 전파되지 않도록 하기위해
2. 최소점화에너지 이하로 열을 식히기 위해
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

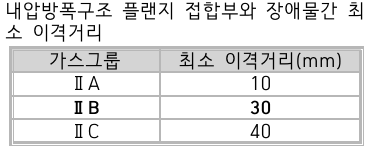

가스 그룹 ⅡB 지역에 설치된 내압방폭구조 “d” 장비의 플랜지 개구부에서 장애물까지의 최소 거리(mm)는?
10
20
30
40
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
폭발위험장소에서의 본질안전 방폭구조에 대한 설명으로 틀린 것은?
본질안전 방폭구조의 기본적 개념은 점화 능력의 본질적 억제이다.
본질안전 방폭구조의 Ex ib는 fault에 대한 2중 안전 보장으로 0종~2종 장소에 사용할 수 있다.
본질안전 방폭구조의 적용은 에너지가 1.3W, 30V 및 250mA 이하의 개소에 가능하다.
온도, 압력, 액면유량 등의 검출용 측정기는 대표적인 본질안전 방폭구조 예이다.
본질안전 방폭구조의 Ex ia는 0, 1종 장소,
Ex ib는 1종 장소에서 사용 가능하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
KS C IEC 60079-6에 따른 유입방폭구조 “o” 방폭장비의 최소 IP 등급은?
IP44
IP54
IP55
IP66
기기의 보호등급은 KS C IEC 60529에 따라 최소 IP66에 적합해야 하며, 압력완화장치 배출구의 보호등급은 최소 IP23에 적합 할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

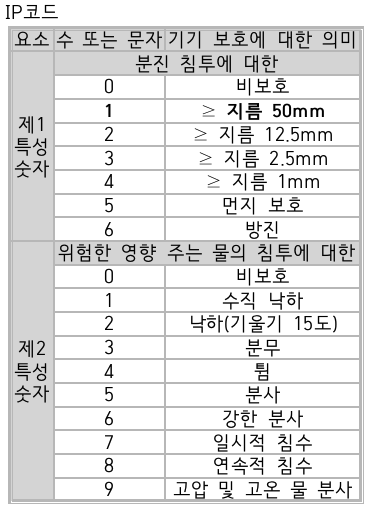

다음 중 방폭설비의 보호등급(IP)에 대한 설명으로 옳은 것은?
제1 특성숫자가 “1”인 경우 지름 50mm 이상의 외부 분진에 대한 보호
제1 특성숫자가 “2”인 경우 지름 10mm 이상의 외부 분진에 대한 보호
제2 특성숫자가 “1”인 경우 지름 50mm 이상의 외부 분진에 대한 보호
제2 특성숫자가 “2”인 경우 지름 10mm 이상의 외부 분진에 대한 보호
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
화염일주한계에 대해 가장 잘 설명한 것은?
화염이 발화온도로 전파될 가능성 한계값
화염이 전파되는 것을 저지할 수 있는 틈새의 최대 간격치
폭발성 가스와 공기가 혼합되어 폭발한계 내에있는 상태를 유지하는 한계값
폭발성 분위기가 전기 불꽃에 의하여 화염을 일으킬 수 있는 최소의 전류값
화염일주한계
안전간격, 최대안전틈새라고도 하며 폭발성 분위기에 있는 용기의 접합면 틈새를 통해 화염이 내부에서 외부로 전파되는 것을 저지할 수 있는 틈새의 최대 간격치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
화염일주한계에 대한 설명으로 옳은 것은?
폭발성 가스와 공기의 혼합기에 온도를 높인 경우 화염이 발생할 때까지의 시간 한계치
폭발성 분위기에 있는 용기의 접합면 틈 새를 통해 화염이 내부에서 외부로 전파 되는 것을 저지할 수 있는 틈새의 최대간격치
폭발성 분위기 속에서 전기불꽃에 의하여 폭발을 일으킬 수 있는 화염을 발생시키기에 충분한 교류파형의 1주기치
방폭설비에서 이상이 발생하여 불꽃이 생성된 경우에 그것이 점화원으로 작용하지 않도록 화염의 에너지를 억제하여 폭발하 한계로 되도록 화염 크기를 조정하는 한계치
화염일주한계
안전간격, 최대안전틈새라고도 하며 폭발성 분위기에 있는 용기의 접합면 틈새를 통해 화염이 내부에서 외부로 전파되는 것을 저지할 수 있는 틈새의 최대 간격치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

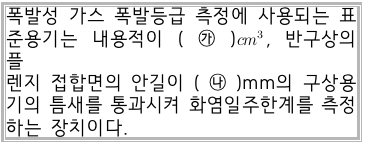

다음 ( ) 안의 알맞은 내용을 나타낸 것은?
㉮ 6,000 ㉯ 0.4
㉮ 1,800 ㉯ 0.6
㉮ 4,500 ㉯ 8
㉮ 8,000 ㉯ 25
폭발등급 측정에 사용되는 표준용기란 내용적이 8ℓ, 틈의 안길이 25mm인 용기로서 틈의 폭[mm]를 변화시켜 화염일주 한계를 측정하는 것, 8L=8,000cm3
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
분진폭발 방지대책으로 가장 거리가 먼 것은?
작업장은 분진이 퇴적하지 않는 형상으로 한다.
분진취급장치에는 유효한 집진장치를 설치한다.
분체 프로세스 장치는 밀폐화하고 누설이 없도록 한다.
분진폭발의 우려가 있는 작업장에는 감독자를 상주시킨다.
사람을 배치한다고 분진폭발이 방지되는 것은 아니다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

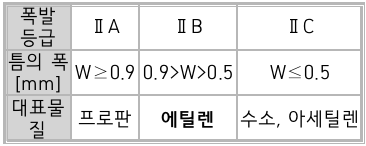

KS C IEC 60079-0에 따른 방폭에 대한 설명으로 틀린 것은?
기호 “X”는 방폭기기의 특정사용조건을 나타내는데 사용되는 인증번호의 접미사이다.
인화하한(LFL)과 인화상한(UFL) 사이의 범위가 클수록 폭발성 가스 분위기 형성 가능성이 크다.
기기그룹에 따라 폭발성가스를 분류할 때 ⅡA의 대표가스로 에틸렌이 있다.
연면거리는 두 도전부 사이의 고체 절연물 표면을 따른 최단거리를 말한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
KS C IEC 60079-0의 정의에 따라 ‘두 도전부 사이의 고체 절연물 표면을 따른 최단거리’를 나타내는 명칭은?
전기적 간격
절연공간거리
연면거리
충전물 통과거리
연면거리에 대한 설명이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
KS C IEC 60079-0에 따른 방폭기기에 대한 설명이다. 다음 빈칸에 들어갈 알맞은 용어는?
( ⓐ )은 EPL로 표현되며 점화원이 될 수 있는 가능성에 기초하여 기기에 부여된 보호등급이다. EPL 등급 중 ( ⓑ )는 정상 작동, 예상된 오작동, 드문 오작동 중에 점화원이 될 수 없는 “매우 높은” 보호등급의 기기이다.
ⓐ Explosion Protection Level, ⓑ EPL Ga
ⓐ Explosion Protection Level, ⓑ EPL Gc
ⓐ Equipment Protection Level, ⓑ EPL Ga
ⓐ Equipment Protection Level, ⓑ EPL Gc
기기보호등급: EPL(Equipment Protection Level)으로 점화원이 될 수 있는 가능성에 기초해 기기에 부여된 보호등급으로 폭발성 가스 분위기, 폭발성 분진 분위기 및 폭발성 갱내 가스에 취약한 광산 내 폭발성 분위기 차이를 구별한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

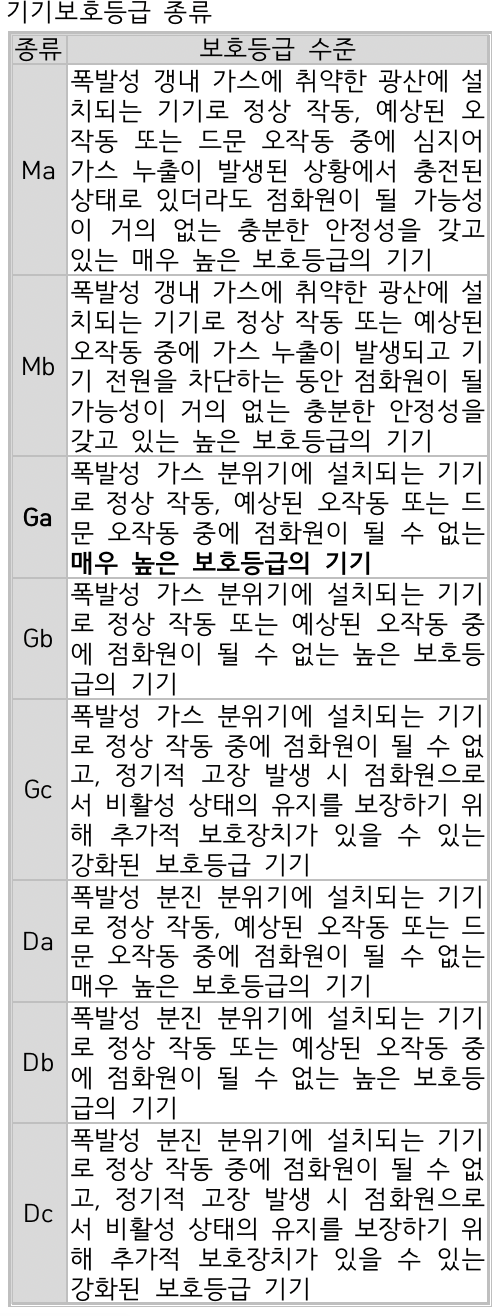

다음 중 기기보호등급(EPL)에 해당하지 않는 것은?
EPL Ga
EPL Ma
EPL Dc
EPL Mc
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆

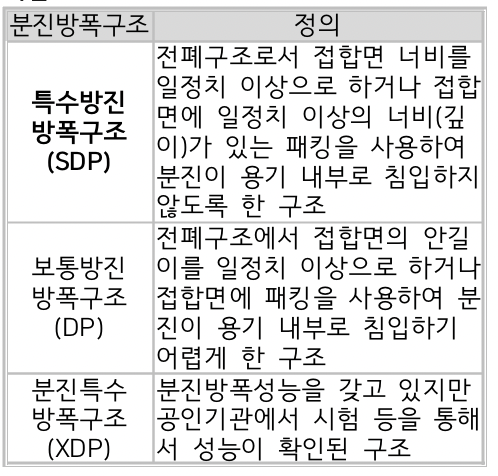

전자기기의 케이스를 전폐구조로 하며 접합면에는 일정치 이상의 깊이를 갖는 패킹을 사용하여 분진이 용기 내로 침입하지 못하도록 한 방폭 구조는?
보통방진 방폭구조
분진특수 방폭구조
특수방진 방폭구조
밀폐방진 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

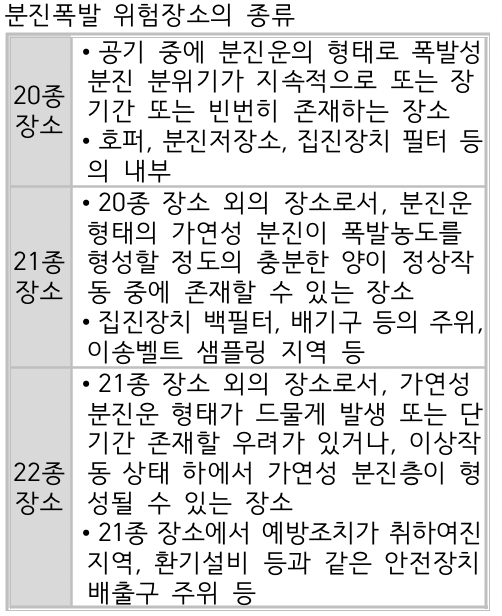

폭발 위험장소 분류 시 분진폭발 위험장소의 종류에 해당하지 않는 것은?
20종 장소
21종 장소
22종 장소
23종 장소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
공기 중에 분진운의 형태로 폭발성 분진 분위기가 지속적으로 또는 장기간 또는 빈번히 존재하는 장소는?
0종 장소
1종 장소
20종 장소
21종 장소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

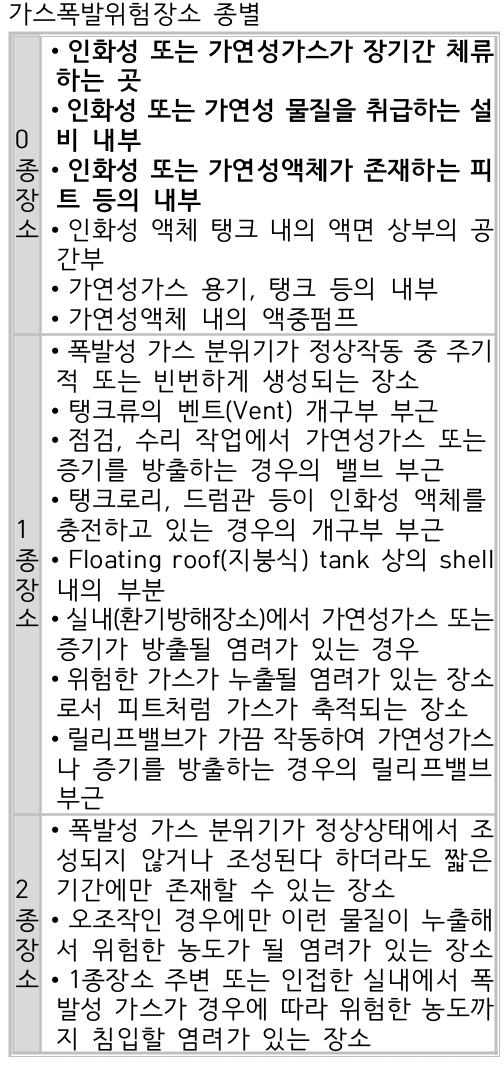

방폭지역 0종 장소로 결정해야 할 곳으로 틀린 것은?
인화성 또는 가연성 가스가 장기간 체류 하는 곳
인화성 또는 가연성 물질을 취급하는 설비 내부
인화성 또는 가연성 액체가 존재하는 피트 등의 내부
인화성 또는 가연성 증기의 순환통로를 설치한 내부
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭지역 구분 중 폭발성 가스 분위기가 정상상태에서 조성되지 않거나 조성된다 하더라도 짧은 기간에만 존재할 수 있는 장소는?
0종 장소
1종 장소
2종 장소
비방폭지역
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
1종 위험장소로 분류되지 않는 것은?
탱크류의 벤트(Vent) 개구부 부근
인화성 액체 탱크 내의 액면 상부의 공간 부
점검수리 작업에서 가연성 가스 또는 증기를 방출하는 경우의 밸브 부근
탱크로리, 드럼관 등이 인화성 액체를 충 전하고 있는 경우의 개구부 부근
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
가연성가스가 저장된 탱크의 릴리프밸브가 가끔 작동하여 가연성 가스나 증기가 방출되는 부근의 위험장소 분류는?
0종
1종
2종
준위험장소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

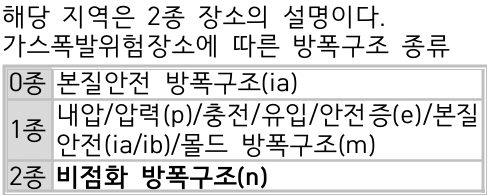

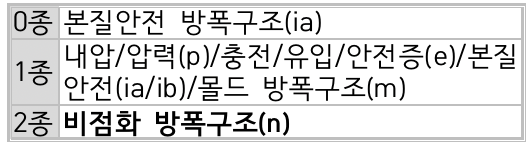

정상작동 상태에서 폭발 가능성이 없으나 이상상태에서 짧은 시간동안 폭발성 가스 또는 증기가 존재하는 지역에 사용 가능한 방폭용기를 나타내는 기호는?
ib
p
e
n
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음 중 0종 장소에 사용될 수 있는 방폭구조의 기호는?
Ex ia
Ex ib
Ex d
Ex e
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭 전기기기의 성능을 나타내는 기호표시로 EX P ⅡA T5를 나타내었을 때 관계가 없는 표시 내용은?
온도등급
폭발성능
방폭구조
폭발등급
전기방폭의 기본
EX: 방폭용
P: 방폭구조
ⅡA: 폭발등급
T5: 온도등급
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
방폭전기기기에 “Ex ia ⅡC T4 Ga”라고 표시되어 있다. 해당 기기에 대한 설명으로 틀린 것은?
정상 작동, 예상된 오작동에 또는 드문 오작동 중에 점화원이 될 수 없는 “매우 높은” 보호등급의 기기이다.
온도 등급이 T4이므로 최고표면온도가 150℃이다.
본질안전 방폭구조로 0종 장소에서 사용이 가능하다.
수소 및 아세틸렌 등의 가스가 존재하는 곳에 사용이 가능하다.
Ex ia ⅡC T4 Ga
Ex: 방폭용
ia: 본질안전 방폭구조(0종 장소, Ga)
Ⅱ: 공장 및 사업장용
C: 최대안전틈새 0.5mm이하(아세틸렌,수소)
T4: 최고표면온도 100~135℃
Ga: 매우 높은 보호등급, 0종 장소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
저압방폭전기의 배관방법에 대한 설명으로 틀린 것은?
전선관용 부속품은 방폭구조에 정한 것을 사용한다.
전선관용 부속품은 유효 접속면의 깊이를 5mm 이상 되도록 한다.
배선에서 케이블의 표면온도가 대상하는 발화온도에 충분한 여유가 있도록 한다.
플렉시블 피칭을 구부릴 경우 내측반경은 플렉시블 피칭 배관 외경의 5배 이상 으로 한다.
②: 전선관용 부속품 접속은 관용 평행나사로 완전나사부에 5산 이상 결합시켜서 강하게 조인다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
내압방폭 금속관배선에 대한 설명으로 틀린 것은?
전선관은 박강전선관을 사용한다.
배관 인입부분은 씰링피팅(Sealing Fittin g)을 설치하고 씰링콤파운드로 밀봉한다.
전선관과 전기기기와의 접속은 관용평형 나사에 의해 완전나사부가 “5턱” 이상 결합되도록 한다.
가용성을 요하는 접속부분에는 플렉시블 피팅(Flexible Fitting)을 사용하고, 플렉시블 피팅은 비틀어서 사용해선 안 된다.
0종 또는 1종장소에서 내압방폭용 전선관은 KS C 8401에서 정하는 후강전선관을 사용하여야 하며, 전선관용 부속품은 내압 방폭성능을 가진 것을 사용하여야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
금속관의 방폭형 부속품에 대한 설명으로 틀린 것은?
재료는 아연도금을 하거나 녹이 스는 것을 방지하도록 한강 또는 가단주철일 것
안쪽 면 및 끝부분은 전선의 피복을 손상 하지 않도록 매끈한 것일 것
전선관과의 접속부분의 나사는 5턱 이상 완전히 나사결합이 될 수 있는 길이일 것
완성품은 유입방폭구조의 폭발압력시험에 적합할 것
전기설비기술기준의판단기준/184조
금속관의 방폭형 부속품 중 나목에 규정하는 것 이외의 것은 다음의 표준에 적합할 것.
1. 재료는 건식아연도금법에 의하여 아연도 금을 한위에 투명한 도료를 칠하거나 기 타 적당한 방법으로 녹이 스는 것을 방지하도록 한 강 또는 가단주철일 것.
2. 안쪽면 및 끝부분은 전선을 넣거나 바꿀때에 전선의 피복을 손상하지 아니하도록 매끈한 것일 것.
3. 전선관과의 접속부분의 나사는 5턱 이상 완전히 나사결합될 수 있는 길이일 것.
4. 접합면(나사의 결합부분을 제외한다)은 KS C IEC 60079-1(2007) “내압방폭구조(d)"
5. 방폭 접합”의 5.1 일반 요구사항에 적합한 것일 것. 다만, 금속․석면․유리섬유․합성고무 등의 난연성 및 내구성이 있는 패킹을 사용하고 이를 견고히 접합면에 붙일 경우에 그 틈새가 있을 경우 이 틈새는 KS C IEC 60079-1(2007) “내압방폭구조(d)" 5.2.2 틈새의 표1 및 표 2의 최대값을 넘지 않아야 한다.
5. 접합면 중 나사의 접합은 KS C IEC 60 079-1 (2007) “내압방폭구조(d)"의 5.3 나사접합 표3 및 표4에 적합한 것일 것.
6. 완성품은 내압 방폭구조(d) 폭발압력(기준압력)측정 및 압력시험에 적합한 것일 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
가연성 가스가 있는 곳에 저압 옥내전기설비를 금속관 공사에 의해 시설하고자 한다. 관 상호 간 또는 관과 전기기계기구와는 몇 턱 이상 나사조임으로 접속하여야 하는가?
2턱
3턱
4턱
5턱
전선관과의 접속부분의 나사는 5턱 이상 완전히 나사결합이 될 수 있는 길이일 것.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
분진방폭 배선시설에 분진침투 방지재료로 가장 적합한 것은?
분진침투 케이블
컴파운드(compound)
자기융착성 테이프
씰링피팅(sealing fitting)
분진침투 방지재료: 자기융착성 테이프
물침투 방지재료: 컴파운드, 파우더, 수밀테이프
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
접지 저항치를 결정하는 저항이 아닌 것은?
접지극의 도체저항
접지전극과 주회로 사이의 낮은 절연저항
접지전극 주위의 토양이 나타내는 저항
접지전극의 표면과 접하는 토양 사이 접촉저항
접지 저항치 결정 저항 종류
1. 접지선
2. 접지극 도체저항
3. 접지전극 주위의 토양이 나타내는 저항
4. 접지전극의 표면과 접하는 토양 사이 접촉저항
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
대지를 접지로 이용하는 이유 중 가장 옳은 것은?
대지는 토양의 주성분이 규소(SiO2)이므로 저항이 영(0)에 가깝다.
대지는 토양 주성분인 산화알미늄(Al2O3) 이므로 저항이 영(0)에 가깝다.
대지는 철분을 많이 포함하고 있기 때문에 전류를 잘 흘릴 수 있다.
대지는 넓어서 무수한 전류통로가 있기 때문에 저항이 영(0)에 가깝다.
대지를 접지로 이용하는 이유
대지는 넓어서 무수한 전류통로가 있기 때문에 저항이 0에 가깝다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
접지의 목적과 효과로 볼 수 없는 것은?
낙뢰에 의한 피해방지
송배전선에서 지락사고의 발생시 보호계 전기를 신속하게 작동시킴
설비의 절연물이 손상되었을때 흐르는 누설전류에 의한 감전 방지
송배전선로의 지락사고시 대지전위의 상승을 억제하고 절연강도를 상승시킴
송배전선로의 지락사고 시 대지전위의 상승을 억제하고 절연강도를 감소시킴
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

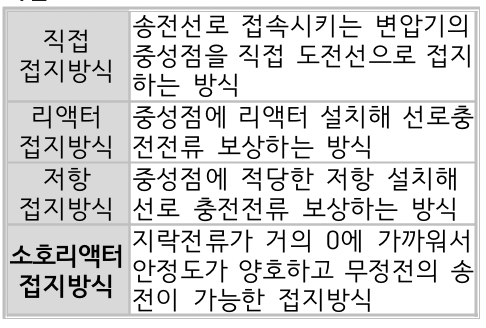

지락전류가 거의 0에 가까워서 안정도가 양호하고 무정전의 송전이 가능한 접지방식은?
직접접지방식
리액터접지방식
저항접지방식
소호리액터접지방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆

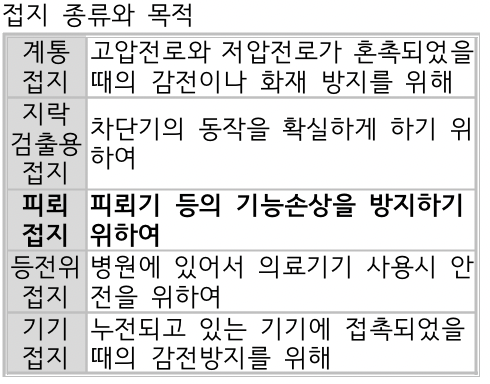

접지의 종류와 목적이 바르게 짝지어지지 않은 것은?
계통접지: 고압전로와 저압전로가 혼촉되 었을 때의 감전이나 화재 방지를 위하여
지락검출용 접지: 차단기의 동작을 확실하게 하기 위하여
기능용 접지: 피뢰기 등의 기능손상을 방지하기 위하여
등전위 접지: 병원에 있어서 의료기기 사용시 안전을 위하여
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆☆

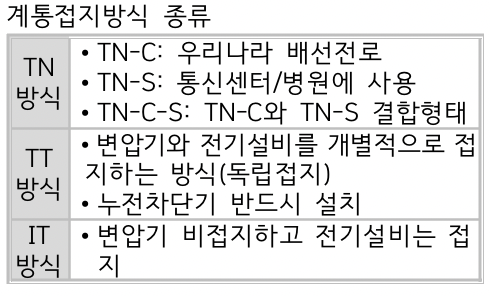

다음 중 계통접지의 목적으로 가장 옳은 것은?
누전되고 있는 기기에 접촉되었을 때의 감전방지를 위해
고압전로와 저압전로가 혼촉되었을 때의 감전이나 화재 방지를 위해
병원에 있어서 의료기기 계통의 누전을 10㎂정도도 허용하지 않기 위해
의사의 몸에 축적된 정전기에 의해 환자가 쇼크사 하지 않도록 하기 위해
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
다음 중 정전 결합 노이즈(NOISE)를 감소시키는 방법이 아닌 것은?
부하 임피던스의 신호원 임피던스를 증가 한다.
선간의 유전율을 감소시킨다.
선간의 거리를 충분히 둔다.
신호선을 완전하게 띄워 전력선과 1쌍의 신호 선간용량을 같게 한다.
①: 부하 임피던스의 신호원 임피던스를 감소시킨다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
접지 목적에 따른 분류에서 병원설비의 의료용 전기전자(MㆍE)기기와 모든 금속부분 또는 도전 바닥에도 접지하여 전위를 동일하게 하기 위한 접지를 무엇이라 하는가?
계통 접지
등전위 접지
노이즈 방지용 접지
정전기 장해방지 이용 접지
의료장소에서 환자환경(환자가 점유하는 장소로부터 수평방향 1.5m, 의료장소의 바닥으로부터 2.5m 높이 이내의 범위) 내에 있는 계통외 도전부와 전기설비 및 의료용 전기기기의 노출도전부, 전자기장해(EMI) 차폐선, 도전성 바닥 등은 등전위본딩 시행할 것.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
접지시스템은 주접지단자를 설치하고, 도체들을 접속한다. 도체로 옳지 않은 것은?
등전위본딩도체
접지도체
비보호도체
기능성 접지도체(관련있는 경우)
접지시스템은 주접지단자를 설치하고, 다음의 도체들을 접속하여야 한다.
가. 등전위본딩도체
나. 접지도체
다. 보호도체
라. 관련이 있는 경우, 기능성 접지도체
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
보호도체 또는 보호본딩도체로 사용해서는 안 되는 금속부분으로 옳지 않은 것은?
금속 수도관
가스·액체·가루와 같은 잠재적인 인화성 물질을 미포함하는 금속관
상시 기계적 응력을 받는 지지 구조물 일부
가요성 금속전선관
다음과 같은 금속부분은 보호도체 또는 보호본딩도체로 사용해서는 안 된다.
(1) 금속 수도관
(2) 가스·액체·가루와 같은 잠재적인 인화성 물질을 포함하는 금속관
(3) 상시 기계적 응력을 받는 지지 구조물 일부
(4) 가요성 금속배관. 다만, 보호도체의 목적으로 설계된 경우는 예외로 한다.
(5) 가요성 금속전선관
(6) 지지선, 케이블트레이 및 이와 비슷한 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
보호도체의 접속부는 검사와 시험이 가능해야 되나 예외사항이 아닌 것은?
화합물로 충전된 접속부
눌러 붙임 공구에 의한 접속부
캡슐로 보호되는 접속부
플랜지로 연결한 접속부
보호도체의 접속부는 검사와 시험이 가능하여야 한다. 다만 다음의 경우는 예외로 한다.
(1) 화합물로 충전된 접속부
(2) 캡슐로 보호되는 접속부
(3) 금속관, 덕트 및 버스덕트에서의 접속부
(4) 기기의 한 부분으로서 규정에 부합하는 접속부
(5) 용접(welding)이나 경납땜(brazing)에 의한 접속부
(6) 눌러 붙임 공구에 의한 접속부
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
계통접지로 적합하지 않는 것은?
TN계통
TT계통
IN계통
IT계통
계통접지방식 종류
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
접지계통 분류에서 TN접지방식이 아닌 것은?
TN-S 방식
TN-C 방식
TN-T 방식
TN-C-S 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
설비의 이상현상에 나타나는 아크(Arc)의 종류가 아닌 것은?
단락에 의한 아크
지락에 의한 아크
차단기에서의 아크
전선저항에 의한 아크
아크: 기체 방전, 양과 음의 단자(端子)에 고압 전위차를 가할 경우 발생하는 밝은 전기 불꽃
아크 종류: 단락/지락/전선절단에 의한 아크, 차단기에서의 아크
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
절연열화가 진행되어 누설전류가 증가하면 여러 가지 사고를 유발하게 되는 경우로서 거리가 먼 것은?
감전사고
누전화재
정전기 증가
아크 지락에 의한 기기 손상
누설전류 증가 시 발생 현상
감전사고/누전화재/아크 지락에 의한 기기 손상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
누전화재가 발생하기 전에 나타나는 현상으로 거리가 가장 먼 것은?
인체 감전현상
전등 밝기의 변화현상
빈번한 퓨즈 용단현상
전기 사용 기계장치의 오동작 감소
전기 사용 기계장치의 오동작 증가
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆☆
개폐기로 인한 발화는 개폐 시의 스파크에 의한 가연물의 착화화재가 많이 발생한다. 이를 방지하기 위한 대책으로 틀린 것은?
가연성증기, 분진 등이 있는 곳은 방폭형을 사용한다.
개폐기를 불연성 상자 안에 수납한다.
비포장 퓨즈를 사용한다.
접속부분의 나사풀림이 없도록 한다.
포장 퓨즈를 사용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
스파크 화재의 방지책이 아닌 것은?
개폐기를 불연성 외함 내에 내장시키거나 통형 퓨즈를 사용할 것
접지부분의 산화, 변형, 퓨트의 나사풀림 등으로 인한 접촉 저항이 증가되는 것을 방지할 것
가연성 증기, 분진 등 위험한 물질이 있는 곳에는 방폭형 개폐기를 사용할 것
유입개폐기는 절연유의 비중 정도, 배선에 주의하고 주위에는 내수벽 설치할 것
유입개폐기는 절연유의 열화 정도, 배선에 주의하고 주위에는 내화벽을 설치할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
☆
스파크 화재의 방지책이 아닌 것은?
통형 퓨즈를 사용할 것
개폐기를 불연성의 외함 내에 내장시킬 것
가연성 증기, 분진 등 위험한 물질이 있는 곳에는 방폭형 개폐기를 사용할 것
전기배선이 접속되는 단자의 접촉저항을 증가시킬 것
전기배선이 접속되는 단자의 접촉저항 증가를 방지할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
