건설안전산업기사 작업형 2016년 2회 1부 기출문제 정답·해설 페이지

① 충전부가 노출되지 않도록 폐쇄형 외함이 있는 구조로 할 것

② 충전부에 충분한 절연효과가 있는 방호망이나 절연덮개를 설치할 것

③ 충전부는 내구성이 있는 절연물로 완전히 덮어 감쌀 것

④ 발전소·변전소 및 개폐소 등 구획되어 있는 장소로서 관계 근로자가 아닌 사람의 출입이 금지되는 장소에 충전부를 설치하고, 위험표시 등의 방법으로 방호를 강화할 것

⑤ 전주 위 및 철탑 위 등 격리되어 있는 장소로서 관계 근로자가 아닌 사람이 접근할 우려가 없는 장소에 충전부를 설치할 것

[해설]

산업안전보건기준에 관한 규칙 제301조(전기 기계·기구 등의 충전부 방호)에서 정한 감전 방지 조치다.

• 폐쇄형 외함 구조 — 충전부를 기기 외함 안에 가둬 아예 노출되지 않게 한다.
• 방호망·절연덮개 — 충전부 앞을 절연효과가 있는 별도의 망이나 덮개로 가로막는다.
• 절연물로 완전히 감싸기 — 내구성 있는 절연물을 충전부에 직접 입혀 덮는다.
• 구획된 장소 설치 — 발전소·변전소·개폐소처럼 관계자 외 출입이 금지된 곳에 두고 위험표시로 방호를 강화한다.
• 격리된 장소 설치 — 전주 위·철탑 위처럼 관계자 외에는 접근할 우려가 없는 곳에 둔다.

외우는 요령: 앞의 세 가지는 덮어서 막는 방법, 뒤의 두 가지는 사람이 못 가는 곳에 두는 방법이다. 구획된 장소는 위험표시까지 써야 완전한 답이 된다.

① 명칭: 아스팔트 피니셔(Asphalt Finisher)

② 용도: 아스팔트 콘크리트의 포장

[해설]

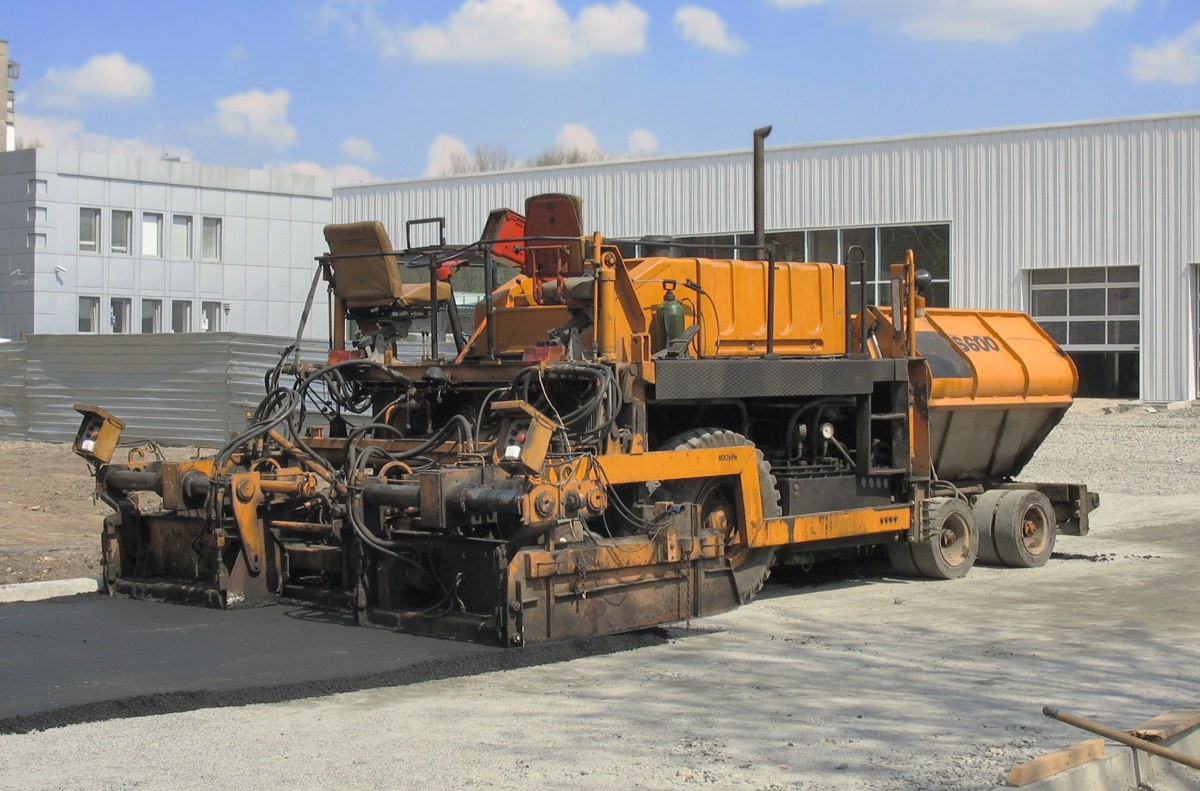

사진 속 기계는 아스팔트 피니셔로, 아스팔트 혼합물을 일정한 두께와 폭으로 펴서 까는 아스팔트 콘크리트 포장용 건설기계다.

사진 오른쪽 앞쪽의 호퍼에 덤프트럭이 혼합물을 부어 주면, 기계 안쪽으로 혼합물이 뒤로 보내진다. 왼쪽 뒤쪽의 넓은 판인 스크리드가 혼합물을 고르게 펴며, 그 자리에 검은 포장면이 남는다.

혼동 주의: 피니셔는 아스팔트를 까는 기계일 뿐 다짐은 하지 않는다. 다짐은 뒤따라오는 롤러가 맡는다.

① 수중굴착

② 연약지반 굴착

③ 좁은 장소의 깊은 굴착

[해설]

클램셸은 크레인 붐 끝 와이어로프에 조개 모양의 두 쪽짜리 버킷을 매달아 떨어뜨린 뒤 오므려 흙을 무는 굴착기계다.

버킷이 팔이 아니라 로프에 매달려 있어 기계 위치보다 아래쪽을 수직으로 깊게 팔 수 있고, 아래 용도도 이 특징에서 나온다.

• 수중굴착 — 로프를 풀면 물속 바닥까지 버킷이 그대로 내려간다.
• 연약지반 굴착 — 버킷 무게로 무는 방식이라 무른 흙을 퍼 올리기에 알맞고 단단한 암반은 못 문다.
• 좁은 장소의 깊은 굴착 — 곧게 내려가고 곧게 올라오므로 우물통 기초처럼 좁고 깊은 구멍에 쓴다.

혼동 주의: 파워쇼벨은 기계보다 높은 곳, 백호는 낮은 곳을 긁어 당겨 파고, 드래그라인은 버킷을 멀리 던져 끌어당겨 넓고 얕게 판다.

① 연약한 지반에 설치하는 경우에는 아웃트리거·받침 등 지지구조물의 침하를 방지하기 위하여 깔판·받침목 등을 사용할 것

② 시설 또는 가설물 등에 설치하는 경우에는 그 내력을 확인하고 내력이 부족하면 그 내력을 보강할 것

③ 아웃트리거·받침 등 지지구조물이 미끄러질 우려가 있는 경우에는 말뚝 또는 쐐기 등을 사용하여 해당 지지구조물을 고정시킬 것

④ 궤도 또는 차로 이동하는 항타기 또는 항발기에 대해서는 불시에 이동하는 것을 방지하기 위하여 레일 클램프 및 쐐기 등으로 고정시킬 것

⑤ 상단 부분은 버팀대·버팀줄로 고정하여 안정시키고, 그 하단 부분은 견고한 버팀·말뚝 또는 철골 등으로 고정시킬 것

[해설]

산업안전보건기준에 관한 규칙 제209조(무너짐의 방지)에 따른 항타기·항발기 조치다.

• 연약 지반 — 아웃트리거(본체 옆으로 뻗어 바닥을 짚는 지지다리)·받침이 가라앉지 않게 깔판·받침목을 깐다.
• 시설·가설물 위 설치 — 그 구조물의 내력을 확인하고 부족하면 보강한다.
• 지지구조물 미끄러짐 — 말뚝 또는 쐐기로 아웃트리거·받침을 고정한다.
• 궤도·차로 이동식 — 불시에 움직이지 않도록 레일 클램프·쐐기로 고정한다.
• 상·하단 고정 — 상단은 버팀대·버팀줄로, 하단은 견고한 버팀·말뚝·철골 등으로 고정한다.

리더가 높이 서 있어 무게중심이 높으므로 침하·미끄러짐·이동·기울어짐을 각각 막는다고 묶어 외운다. 영상처럼 다지지 않은 흙 위라면 깔판·받침목이 가장 먼저 필요하다.

① 재해 발생 원인

㉠ 작업자가 면장갑을 착용함

㉡ 톱날접촉예방장치 설치 불량

㉢ 반발예방장치 미설치

㉣ 보안경 및 방진마스크 등 보호구 미착용

② 누전차단기 설치 대상

㉠ 대지전압이 150V를 초과하는 이동형 또는 휴대형 전기기계·기구

㉡ 물 등 도전성이 높은 액체가 있는 습윤장소에서 사용하는 저압용 전기기계·기구

㉢ 철판·철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기계·기구

㉣ 임시배선의 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대형 전기기계·기구

[해설]

재해 원인은 둥근톱 작업의 불안전한 행동과 방호장치 결함이다. 누전차단기 설치 대상은 산업안전보건기준에 관한 규칙 제304조에서 정한다.

• 면장갑 착용 — 회전하는 톱날에 장갑 실이 걸리면 손 전체가 말려 들어간다.
• 톱날접촉예방장치 설치 불량 — 덮개가 올라가 있어 손이 톱날에 그대로 닿을 수 있다.
• 반발예방장치 미설치 — 분할날이 없으면 톱날에 물린 목재가 작업자 쪽으로 튀어나온다(반발).
• 보안경·방진마스크 미착용 — 튀는 톱밥·파편과 분진에 눈과 호흡기가 노출된다.

누전차단기는 대지전압 150V 초과 이동형·휴대형 기계·기구, 물기 있는 습윤장소의 저압용 기계·기구에 설치한다. 철판·철골 위처럼 도전성이 높은 장소와 임시배선 전로가 설치된 장소에서 쓰는 이동형·휴대형 기계·기구도 대상이다.

외우는 요령: 코드를 끌고 다녀 피복이 상하기 쉬운 이동형·휴대형이거나, 물·금속처럼 전기가 잘 통하는 환경이면 대상이다.

① 명칭: TBM 공법

② 적용이 어려운 지반조건

㉠ 연약 지반

㉡ 단면 형상의 변형이 심한 경우

㉢ 다량의 용수가 있는 지반

[해설]

TBM(Tunnel Boring Machine) 공법은 원판형 커터헤드가 회전하며 굴착하고, 뒤에서 조립식 세그먼트로 벽을 덮어 나가는 기계식 굴착 공법이다.

영상의 완전한 원형 단면, 조립식 콘크리트 라이닝, 발파·강지보공이 없는 점이 TBM의 특징이다.

• 연약 지반 — 굴진면이 스스로 서 있지 못해 무너지기 쉽고 장비가 가라앉거나 틀어지기 쉽다.
• 단면 형상의 변형이 심한 경우 — TBM은 정해진 지름의 원형 단면만 굴착할 수 있다.
• 다량의 용수가 있는 지반 — 굴진면이 무너지고 장비 운용·세그먼트 조립이 어려워진다.

혼동 주의: 발파 후 숏크리트·록볼트로 지반 자체를 지보하는 방식은 NATM이며, 단면을 자유롭게 바꿀 수 있다.

① 부재의 손상·변형·부식·변위 및 탈락의 유무와 상태

② 버팀대의 긴압(緊壓)의 정도

③ 부재의 접속부·부착부 및 교차부의 상태

④ 침하의 정도

[해설]

산업안전보건기준에 관한 규칙 제347조에 따라 흙막이 지보공을 설치한 뒤에는 정기적으로 아래 사항을 점검하고 이상이 있으면 즉시 보강해야 한다.

• 부재의 손상·변형·부식·변위 및 탈락 — 흙막이판·띠장·버팀대 등 부재 자체가 멀쩡한지 본다.
• 버팀대의 긴압 정도 — 긴압은 버팀대가 벽을 조여 미는 힘으로, 느슨해지면 벽이 안쪽으로 밀려 들어온다.
• 부재의 접속부·부착부·교차부 상태 — 부재가 멀쩡해도 이어 붙인 자리가 빠지면 그대로 무너진다.
• 침하의 정도 — 버팀대를 받치는 중간말뚝 등이 가라앉으면 지보공 전체가 기운다.

혼동 주의: 터널 지보공 점검사항은 '버팀대'가 아닌 부재의 긴압, '침하' 대신 기둥침하의 유무 및 상태로 표현이 다르다.

① 클립의 새들은 힘을 받는 쪽(주로프 쪽)에 놓아야 한다

② 클립 수

㉠ 4

㉡ 5

㉢ 6

[해설]

와이어로프 클립은 새들을 힘을 받는 주로프 쪽에, U볼트를 끝단(남는 로프) 쪽에 두는 것이 원칙이다.

U볼트는 조이는 자리의 로프를 눌러 찌그러뜨리므로 하중이 걸리지 않는 끝단 쪽에 둔다. 힘을 받는 주로프는 넓은 새들로 받쳐 손상을 막는다.

클립 수는 로프가 굵을수록 늘어나, 16mm 이하 4개, 16mm 초과 28mm 이하 5개, 28mm 초과 6개 이상이다.

외우는 요령: 지름 구간 순서대로 4-5-6.
