[통신설비기능장 필기] 06년 1회차 기출문제 정답·해설 페이지

정답은 '7계층'이다.
OSI 참조모델은 물리·데이터링크·네트워크·전송·세션·표현·응용의 7개 계층으로 구성된 데이터 통신 모델이다.
'5계층'은 OSI 모델의 계층 수가 아니다.
'8계층'은 OSI 모델의 계층 수가 아니다.
'10계층'은 OSI 모델의 계층 수가 아니다.

정답은 'V : 최소, A : 최대'이다.
그림에서 코일 $L$과 가변 콘덴서 $VC$는 서로 직렬로 연결되어 저항 $R$·전류계 A와 직렬로 이어지고, 전압계 V는 LC 직렬 부분의 양단에 연결되어 있다. 직렬 공진에서 LC 부분의 합성 리액턴스는 $0$이다.
$X=\omega L-\dfrac{1}{\omega C}=0$
공진 때 회로 전류는 $R$만으로 정해지는 최대값이 되고, LC 양단 전압은 최소가 된다.
'V : 최대, A : 최대'는 공진 때 LC 양단 전압이 최소라는 점과 다르다.
'V : 최대, A : 최소'는 전압·전류 모두 공진 때의 지시와 반대이다.
'V : 최소, A : 최소'는 공진 때 전류가 최대라는 점과 다르다.

정답은 '광섬유 케이블'이다.
광섬유 케이블은 빛으로 신호를 전달하는 케이블이며 전자기 유도의 영향을 받지 않는다.
'평형 케이블'은 두 도체를 한 쌍으로 쓰는 금속 케이블이다.
'장하 케이블'은 선로에 장하 코일을 삽입한 금속 케이블이다.
'동축 케이블'은 중심 도체를 외부 도체가 감싸는 구조의 금속 케이블이다.

정답은 '경보처리(alarm processing)'이다.
디지털 회선교환기의 가입자선 정합장치 기능에는 직류전류 감시·가입자회선 시험·통화전류 공급이 들어 있고, 경보처리는 가입자선 정합장치의 기능에 들지 않는다. 경보처리는 중계선 정합장치(GAZPACHO)의 기능이다.
'직류전류 감시(supervision)'은 가입자선 정합장치(BORSCHT)의 기능이다.
'가입자회선 시험(test)'는 가입자선 정합장치(BORSCHT)의 기능이다.
'통화전류 공급(battery feed)'는 가입자선 정합장치(BORSCHT)의 기능이다.

정답은 'AM에서는 양자화 에러(Quantization error)가 발생한다.'이다.
양자화 에러는 아날로그 신호를 디지털 신호로 바꾸는 양자화 과정에서 생기는 오차이며, AM은 양자화 과정이 없는 아날로그 변조 방식이다.
'아날로그변조에 의해서 바뀌게 되는 신호의 요소는 진폭, 주파수 및 위상이다.'는 옳은 설명이다.
'주파수분할 다중방식은 각 채널 별로 주파수를 나누어 전송한다.'는 옳은 설명이다.
'FM은 아날로그 변조이다.'는 옳은 설명이다.

정답은 'L3 시험기'이다.
L3 시험기는 휘트스톤 브리지 원리로 선로의 루프저항, 혼선저항의 위치, 단선 고장의 위치를 측정하는 선로 시험기이다.
'BW(Break Down) 시험기'는 그 측정기의 이름이 아니다.
'Pulse 시험기'는 그 측정기의 이름이 아니다.
'감쇠량 시험기'는 그 측정기의 이름이 아니다.

가장 높은 전압이 나타나는 부품은 '50[pF]'이다.
그림은 직류 전원에 $1000\,\Omega$ 저항을 거쳐 $50\,\text{pF}$ 콘덴서가 병렬로 걸리고, 그 양단에 다이오드 $\text{1N4001}$·$47\,\mu\text{H}$ 코일·$100\,\text{pF}$ 콘덴서가 직렬로 이어진 회로이며, 다이오드는 전원의 긴 선 쪽에서 순방향으로 놓여 있다. 직류 정상 상태에서 두 콘덴서는 전류를 흘리지 않고 회로 전류는 $0$이다.
저항과 코일 양단 전압은 $0$이고, $50\,\text{pF}$ 양단 전압은 전원 전압과 같다. 오른쪽 직렬 경로에서는 $V_{100\text{pF}}=V_{50\text{pF}}-V_D-V_L$이고, 다이오드 양단에는 순방향 전압 $V_D$가 걸린다.
'1000[Ω]'은 전류가 $0$인 저항으로, 양단 전압이 $0$이다.
'100[pF]'은 양단 전압이 $50\,\text{pF}$ 양단 전압보다 다이오드 순방향 전압 $V_D$만큼 낮다.
'47[μH]'는 직류 정상 상태에서 양단 전압이 $0$이다.

정답은 '2'이다.
전압정재파비는 $S=\dfrac{1+|\Gamma|}{1-|\Gamma|}$ 식으로 구하며, $|\Gamma|=\dfrac{1}{3}$을 대입하면 $S=\dfrac{1+\frac{1}{3}}{1-\frac{1}{3}}=\dfrac{4/3}{2/3}=2$이다. 전압정재파비는 항상 $1$ 이상이다.
'1/4'은 $1$보다 작은 값이다.
'1/3'은 반사계수의 크기 $|\Gamma|$의 값이다.
'1'은 반사가 없는 정합 상태($\Gamma=0$)일 때의 값이다.

정답은 '모든 노드는 대등한 액세스 권리를 갖는다.'이다.
CSMA/CD는 반송파를 감지한 뒤 송신하는 다중 접속 방식이며, 모든 노드가 동등한 자격으로 매체에 접속한다.
'각 노드의 액세스 시간은 무한정 보장된다.'는 틀린 설명이며, CSMA/CD는 각 노드의 액세스 시간을 보장하지 않는 방식이다.
'최대 거리 제한이 없다.'는 틀린 설명이며, CSMA/CD는 최대 거리에 제한이 있는 방식이다.
'높은 부하에 대해 충돌 없이 안정하게 동작한다.'는 틀린 설명이며, CSMA/CD는 부하가 높아지면 충돌이 늘어난다.

정답은 '수신 장치가 간단해진다.'이다.
SSB 통신은 반송파를 억압하고 한쪽 측파대만 전송하는 방식이며, 수신측에 반송파 재생 회로가 필요하고 수신 장치가 복잡해진다.
'페이딩의 영향이 적다.'는 옳은 설명이다.
'점유대역폭이 1/2이다.'는 옳은 설명이다.
'반송파가 출력에 나타나지 않는다.'는 옳은 설명이다.

정답은 '2', 즉 $2\,\mathrm{k\Omega}$이다.
선로의 감쇠가 최소가 되는 특성 임피던스는 $Z_0=\sqrt{\dfrac{R}{G}}$ 식으로 구하며, $R=400\,\Omega$과 $G=10^{-4}\,\mathrm{S}$를 대입하면 $Z_0=\sqrt{\dfrac{400}{10^{-4}}}=\sqrt{4\times10^{6}}=2000\,\Omega=2\,\mathrm{k\Omega}$이다.
'1'은 저항이 $100\,\Omega$일 때의 값이다.
'40'은 저항이 $160\,\mathrm{k\Omega}$일 때의 값이다.
'400'은 저항이 $16\,\mathrm{M\Omega}$일 때의 값이다.

정답은 'FSK'이다.
FSK는 디지털 신호의 값에 따라 반송파의 주파수를 바꾸는 디지털 변조 방식이다.
'FM'은 아날로그 신호로 반송파의 주파수를 변화시키는 아날로그 변조 방식이다.
'QAM'은 진폭과 위상을 함께 변화시키는 디지털 변조 방식이다.
'PCM'은 아날로그 신호를 표본화·양자화·부호화하는 펄스 부호 변조 방식이다.

정답은 '방송통신위원회'이다.
전기통신기본법은 전기통신에 관한 사항을 방송통신위원회가 관장한다고 정했다.
'대통령'은 전기통신에 관한 사항의 관장 주체가 아니다.
'국무총리'는 전기통신에 관한 사항의 관장 주체가 아니다.
'한국통신사장'은 전기통신에 관한 사항의 관장 주체가 아니다.

정답은 '도청을 방지하기 위하여'이다.
비화장치는 통화 신호를 제3자가 알아들을 수 없는 신호로 변환하는 장치이며, 수신측에서 원래 신호로 되돌린다.
'명음(singing) 현상을 방지하기 위하여'는 비화장치의 사용 목적이 아니다.
'누화현상을 방지하기 위하여'는 비화장치의 사용 목적이 아니다.
'음질을 좋게 하기 위하여'는 비화장치의 사용 목적이 아니다.

정답은 '최저 15[℃]에서 최고 28[℃] 이내'이다.
전자교환기 교환실의 적정온도 기준은 $15\,^{\circ}\mathrm{C}$에서 $28\,^{\circ}\mathrm{C}$ 사이이다.
'최저 5[℃]에서 최고 15[℃] 이내'는 이 기준의 범위가 아니다.
'최저 10[℃]에서 최고 20[℃] 이내'는 이 기준의 범위가 아니다.
'최저 25[℃]에서 최고 35[℃] 이내'는 이 기준의 범위가 아니다.

정답은 '플립플롭'이다.
플립플롭은 입력에 따라 1비트의 상태를 유지하는 기억 소자이다.
'인버터'는 입력 신호를 반전시키는 논리 소자이다.
'디코더'는 부호화된 입력을 특정 출력선으로 바꾸는 논리 회로이다.
'멀티플렉서'는 여러 입력 중 하나를 선택해 출력하는 논리 회로이다.

정답은 '고주파 전류의 평형 및 안정을 위한 부도체 역할'이다.
접지는 기기나 설비를 도체로 대지와 전기적으로 연결하는 것이다. 접지 설치의 목적에는 정전기로부터의 보호·간섭 감소·과도 전압과 전류로부터의 보호가 들어 있고, 부도체 역할은 접지 설치의 목적에 들지 않는다.
'정전기로부터 시스템을 보호'는 접지 설치의 목적이다.
'각종 전자 기기로부터의 간섭을 감소'는 접지 설치의 목적이다.
'과도 전압과 전류로부터 시스템을 보호'는 접지 설치의 목적이다.

정답은 '낙뢰 또는 잠입되어 들어오는 전류로부터 전화기를 보호하기 위하여'이다.
과전류 보호기는 낙뢰나 유도된 과전류가 전화기 회로에 흘러들어오는 것을 막는 소자이다.
'전화기 자체에 대한 부식을 방지하기 위하여'는 과전류 보호기 설치의 목적이 아니다.
'전화기의 품질을 향상하기 위하여'는 과전류 보호기 설치의 목적이 아니다.
'가입자 실내 전화선을 보호하기 위하여'는 과전류 보호기 설치의 목적이 아니다.

정답은 '전반사 현상'이다.
전반사는 매질Ⅰ에서 매질Ⅱ로 빛이 입사할 때 굴절 없이 모든 빛이 반사되는 현상을 가리키는 명칭이다.
'무굴절 현상'은 이 현상을 가리키는 명칭이 아니다.
'임계 현상'은 이 현상을 가리키는 명칭이 아니다.
'무반사 현상'은 이 현상을 가리키는 명칭이 아니다.

정답은 '케이블 작키'이다.
광케이블 심선 접속 장비에는 광섬유 절단기·광섬유 외피 탈피기·광섬유 융착 접속기가 들어 있고, 케이블 작키는 심선 접속 장비에 들지 않는다.
'광섬유 절단기'는 광케이블 심선 접속 장비이다.
'광섬유 외피 탈피기'는 광케이블 심선 접속 장비이다.
'광섬유 융착 접속기'는 광케이블 심선 접속 장비이다.

정답은 '검파출력의 잡음이 클 때 가청주파 증폭단을 차단한다.'이다.
스켈치 회로는 수신 신호가 없는 상태에서 검파 출력에 잡음만 나타날 때 가청주파 증폭단의 동작을 차단하는 회로이다.
'안테나로부터의 불필요한 복사를 방지한다.'는 스켈치 회로의 사용 목적이 아니다.
'국부발진주파수의 변동을 방지한다.'는 자동주파수제어(AFC) 회로의 기능이다.
'페이딩에 의한 수신레벨을 자동 조절한다.'는 자동이득제어(AGC) 회로의 기능이다.

정답은 '복수개의 궤도에 복수개의 정지위성을 이용한 통신서비스를 제공한다.'이다.
저궤도 위성(LEO)은 여러 궤도면에 여러 개의 위성을 배치하는 방식이며, 정지위성이 아니라 지구를 주기적으로 도는 위성이다.
'지구관측, 기상관측, 지구자원탐사 등에 이용된다.'는 옳은 설명이다.
'Iridium Global star project가 있다.'는 옳은 설명이다.
'음성 및 비음성 서비스를 전세계로 제공할 수 있다.'는 옳은 설명이다.

정답은 '비디오텍스(videotex)'이다.
비디오텍스는 전화선과 전용 단말기로 문자·도형 정보를 검색하고 그 대가를 지불하는 양방향 정보 서비스이다.
'텔레텍스트(teletext)'는 방송 전파로 문자 정보를 송출하는 일방향 정보 서비스이다.
'원격터미날(remote terminal)'은 중앙 컴퓨터에 원격으로 연결되는 단말장치이다.
'화상회의(teleconference)'는 화상으로 회의를 진행하는 서비스이다.

정답은 '임계 주파수'이다.
임계 주파수는 전리층에 수직으로 입사한 전파가 반사와 투과의 경계를 이루는 주파수를 가리키는 명칭이다.
'최고 사용 주파수'는 전리층 통신에 사용되는 주파수의 상한을 가리키는 명칭이다.
'최저 사용 주파수'는 전리층 통신에 사용되는 주파수의 하한을 가리키는 명칭이다.
'최적 운용 주파수'는 최고 사용 주파수의 $85\%$로 정하는 주파수이다.

맞는 설명은 '실효치는 57.7[V]이다.'이다.
그림의 정삼각파는 가로축에서 꼭짓점까지 최대치 $100\,\text{V}$로 표시되어 있고, $0\sim\pi$는 양의 반주기, $\pi\sim2\pi$는 가로축 아래 파선의 음의 반주기이다. 삼각파의 실효치는 최대치를 $\sqrt{3}$으로 나눈 값이다.
$V_{\text{rms}}=\dfrac{V_m}{\sqrt{3}}=\dfrac{100}{\sqrt{3}}\approx57.7\,\text{V}$
'최대치는 200[V]이다.'는 그림의 최대치 $100\,\text{V}$와 다르다.
'최소치는 100[V]이다.'는 최소치가 가로축 아래 음의 반주기에 놓인 음의 값이라는 그림과 다르다.
'평균치는 45[V]이다.'는 반주기 평균치 $\dfrac{V_m}{2}=50\,\text{V}$와 다르다.

정답은 '셀룰러'이다.
인터네트워킹 장비에는 게이트웨이·라우터·브리지가 들어 있고, 셀룰러는 인터네트워킹 장비에 들지 않는다.
'게이트웨이'는 인터네트워킹 장비이다.
'라우터'는 인터네트워킹 장비이다.
'브리지'는 인터네트워킹 장비이다.

정답은 '기지국'이다.
기지국은 이동 단말장치와 무선으로 신호를 주고받고, 유선 회선으로 무선 교환국과 연결되는 설비이다.
'교환국'은 호를 교환·처리하는 설비이다.
'중계국'은 신호를 받아 다시 송신하는 설비이다.
'단말 장치'는 가입자가 사용하는 기기이다.

정답은 'OH -'이다.
수산기 이온($\mathrm{OH^-}$)은 특정 파장에서 큰 흡수 피크를 만드는 성분이며, 재료 흡수손실 중 가장 큰 요인이다.
'Fe'도 흡수손실 요인인 전이금속 불순물이다.
'Co'도 흡수손실 요인인 전이금속 불순물이다.
'Mn'도 흡수손실 요인인 전이금속 불순물이다.

정답은 '24,000[bps]', 즉 $24000\,\mathrm{bit}$이다.
보당 신호 레벨이 4이면 보당 비트 수는 $\log_2 4=2$이고, 신호 속도는 $200\times2=400\,\mathrm{bps}$이다. 1분간 송신량은 $400\times60=24000\,\mathrm{bit}$이다.
'4,500[bps]'는 1분간 송신량 $24000\,\mathrm{bit}$보다 작은 값이다.
'36,000[bps]'는 보당 신호 레벨이 8일 때의 값이다($200\times\log_2 8\times60=36000$).
'48,000[bps]'는 보당 신호 레벨이 16일 때의 값이다($200\times\log_2 16\times60=48000$).

정답은 '볼로미터(Bolometer)'이다.
볼로미터(Bolometer)는 마이크로파 전력에 따라 달라지는 소자의 저항 변화량으로 전력을 검출하는 측정 소자이다.
'Q 미터'는 공진회로의 Q값을 측정하는 계기이다.
'그리드 딥 미터(Grid dip meter)'는 공진주파수를 측정하는 계기이다.
'오실로스코프'는 신호의 파형을 관찰하는 계기이다.

정답은 '기간 통신방식'이다.
전송 방향에 따른 분류에는 단향·반이중·전이중 통신방식이 들어 있고, '기간 통신방식'은 여기에 들지 않는다.
'단향 통신방식'은 한쪽 방향으로만 신호를 전송하는 방식이다.
'반이중 통신방식'은 양방향으로 전송하되 한 시점에는 한 방향으로만 전송하는 방식이다.
'전이중 통신방식'은 양방향으로 동시에 신호를 전송하는 방식이다.

정답은 '휩(Whip) 안테나'이다.
휩(Whip) 안테나는 가늘고 긴 막대 모양의 수직 안테나이며, 수평면 내에서 무지향성이다.
'다이폴(Dipole) 안테나'는 두 도체를 일직선으로 놓고 가운데에서 급전하는 안테나이다.
'야기(Yagi) 안테나'는 반사기와 도파기를 갖춘 지향성 안테나이다.
'빔(Beam) 안테나'는 특정 방향으로 전파를 집중시키는 지향성 안테나이다.

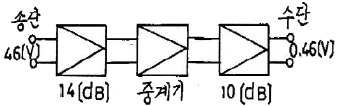

중계기의 감쇠량은 '16[dB]'이다.
임피던스가 모두 $600\,\Omega$으로 같을 때 전체 감쇠량은 송단·수단 전압비의 $20\log$ 값이다.
$20\log\dfrac{46}{0.46}=20\log100=40\,\text{dB}$
전체 감쇠량은 송단·중계기·수단 감쇠량의 합이다.
$40=14+x+10,\quad x=16\,\text{dB}$
'6[dB]'이면 합이 $14+6+10=30\,\text{dB}$로, 전체 감쇠량 $40\,\text{dB}$와 다르다.
'10[dB]'이면 합이 $14+10+10=34\,\text{dB}$로, 전체 감쇠량 $40\,\text{dB}$와 다르다.
'20[dB]'이면 합이 $14+20+10=44\,\text{dB}$로, 전체 감쇠량 $40\,\text{dB}$와 다르다.

정답은 '페이딩 현상'이다.
여러 경로로 도달한 전파의 간섭 상태가 이동에 따라 바뀌면서 수신점의 전계강도가 시간적으로 변동하는 현상을 페이딩이라 한다.
'자기량 현상'은 그 현상의 명칭이 아니다.
'채널간섭 현상'은 서로 다른 채널의 신호가 겹쳐 간섭을 일으키는 현상이다.
'지연확산 현상'은 여러 경로로 도달한 신호 성분의 도착 시간이 퍼지는 현상이다.

정답은 '비 검파'이다.
비 검파는 진폭제한 작용을 갖춘 주파수 변별기로, 별도의 리미터 회로가 필요하지 않다.
'경사형 검파'는 동조 회로의 경사 특성으로 주파수 변화를 검출하는 방식이다.
'스태거 동조형 검파'는 두 개의 동조회로를 어긋나게 조합한 방식이다.
'포스터 실리형 검파'는 별도의 리미터 회로를 필요로 하는 검파 방식이다.

정답은 '조장은 조원의 연령, 체력, 신장 등을 고려치 않고 개인별 능력대로 배치한다.'이다.
전주 운반 작업에서 조장은 조원의 연령·체력·신장을 고려한 배치를 준수 사항으로 한다. '조장은 조원의 연령, 체력, 신장 등을 고려치 않고 개인별 능력대로 배치한다.'는 전주 운반시 준수 사항에 들지 않는다.
'운반작업조를 편성하고 조장을 지정한다.'는 전주 운반시 준수 사항이다.
'작업자는 안전모를 착용한다.'는 전주 운반시 준수 사항이다.
'작업은 조장의 구령 또는 신호에 따라 실시한다.'는 전주 운반시 준수 사항이다.

정답은 '파형을 정지시키기 위하여'이다.
오실로스코프의 톱니파(소인파)를 측정 신호에 동기시킨 상태에서는 화면의 파형이 정지된 것처럼 나타난다.
'전압을 알기 위하여'는 동기의 목적이 아니다.
'파형을 확대하기 위하여'는 동기의 목적이 아니다.
'주파수를 알기 위하여'는 동기의 목적이 아니다.

정답은 '1 어랑의 트래픽양은 1개의 전송 회선이 1일 동안 최대로 운반할 수 있는 트래픽을 나타낸다.'이다.
1 어랑(Erlang)은 1회선이 1시간 동안 계속 점유된 트래픽양이며, 1일 동안의 최대 운반량이 아니다.
'호가 발생하여 통화가 끝날 때까지의 시간을 보류 시간(holding time)이라 한다.'는 옳은 설명이다.
'하루 중 가장 많은 호가 발생하는 1시간을 최번시(busy hour)이라 한다.'는 옳은 설명이다.
'트래픽의 단위는 어량과 100초호(HCS)가 사용된다.'는 옳은 설명이다.

정답은 '중앙처리장치'이다.
정보통신 시스템은 데이터 처리계와 데이터 전송계로 나뉘며, 중앙처리장치는 데이터를 연산·처리하는 데이터 처리계의 구성요소이다.
'모뎀'은 데이터 전송계에 속하는 신호변환장치이다.
'신호변환장치'는 데이터 전송계에 속하는 구성요소이다.
'통신회선'은 데이터 전송계에 속하는 구성요소이다.

전자가 얻는 에너지는 '10[eV]'이다.
전하 $e$가 전위차 $V$로 가속될 때 얻는 에너지는 $W=eV$이다.
$W=e\times10=10\,\text{eV}=10e\,[\text{J}]$
'10em[J]'은 전자의 질량 $m$이 곱해진 식이며, $W=eV$에는 $m$이 들어가지 않는다.
그림으로 제시된 $\dfrac{10e}{m}\,[\text{J}]$ 식은 질량 $m$으로 나눈 식이며, $W=eV$와 다르다.
'10m[eV]'는 질량 $m$이 곱해진 값이며, $W=eV$와 다르다.

정답은 '정보의 캡슐화'이다.
캡슐화는 전송할 데이터의 앞부분과 뒷부분에 헤더와 트레일러를 덧붙이는 과정이다.
'정보의 분할'은 큰 데이터를 작은 단위로 나누는 과정이다.
'정보의 검출'은 그 과정의 명칭이 아니다.
'정보의 전송'은 데이터를 통신회선으로 보내는 과정이다.

정답은 '8[kHz]', 즉 $8\,\mathrm{kHz}$이다.
표본화 정리에서 표본화 주파수는 신호 최고 주파수의 2배이며, $f_s=2\times4=8\,\mathrm{kHz}$이다.
'2[kHz]'는 신호파의 최고 주파수가 $1\,\mathrm{kHz}$일 때의 값이다.
'4[kHz]'는 신호파의 최고 주파수가 $2\,\mathrm{kHz}$일 때의 값이다.
'6[kHz]'는 신호파의 최고 주파수가 $3\,\mathrm{kHz}$일 때의 값이다.

정답은 'Code division MA'이다.
Code division MA(CDMA)는 사용자마다 서로 다른 코드로 신호를 확산시키는 대역확산 방식의 다원접속 기술이다.
'Frequency division MA'는 사용자마다 다른 주파수 대역을 할당하는 다원접속 방식이다.
'Time division MA'는 사용자마다 다른 시간 슬롯을 할당하는 다원접속 방식이다.
'Space division MA'는 공간적으로 채널을 분리하는 다원접속 방식이다.

정답은 '헤더 5[byte], 사용자 정보 48[byte]'이다.
ATM 셀은 헤더 $5\,\mathrm{byte}$와 사용자 정보(페이로드) $48\,\mathrm{byte}$를 합한 $53\,\mathrm{byte}$로 이루어진다.
'헤더 5[byte], 사용자 정보 38[byte]'는 사용자 정보를 $38\,\mathrm{byte}$로 나타내며, ATM 셀의 사용자 정보는 $48\,\mathrm{byte}$이다.
'헤더 5[byte], 사용자 정보 68[byte]'는 사용자 정보를 $68\,\mathrm{byte}$로 나타내며, ATM 셀의 사용자 정보는 $48\,\mathrm{byte}$이다.
'헤더 10[byte], 사용자 정보 128[byte]'는 헤더를 $10\,\mathrm{byte}$로 나타내며, ATM 셀의 헤더는 $5\,\mathrm{byte}$이다.

정답은 '1'이다.
잡음지수는 입력 신호 대 잡음비를 출력 신호 대 잡음비로 나눈 값이다. $F=\dfrac{(S/N)_{i}}{(S/N)_{o}}$ 식은 내부 잡음이 없는 이상적인 수신기에서 $F=1$이 된다.
'100'은 $1$보다 큰 잡음지수이며, 내부 잡음을 더하는 수신기의 값이다.
'0'은 잡음지수가 가질 수 없는 값이며, 잡음지수는 $1$ 이상이다.
'10'은 $1$보다 큰 잡음지수이며, 내부 잡음을 더하는 수신기의 값이다.

정답은 '전용 교환방식'이다.
데이터 교환방식에는 회선·패킷·메시지 교환방식이 들어 있고, '전용 교환방식'은 여기에 들지 않는다.
'회선 교환방식'은 통신 개시 전에 송수신자 사이에 물리적인 통신로를 설정하는 방식이다.
'패킷 교환방식'은 데이터를 일정한 크기의 패킷 단위로 나눈 전송 방식이다.
'메시지 교환방식'은 데이터를 메시지 단위로 저장한 후 다음 노드로 전달하는 방식이다.

정답은 '-10', 즉 $-10\,\mathrm{dB}$이다.
절단법 손실은 출사 광전력과 입사 광전력의 비를 데시벨로 나타낸 값이며, $10\log_{10}\dfrac{0.1}{1}=-10\,\mathrm{dB}$이다.
'5'는 양수이며, 출사 광전력이 입사 광전력보다 작은 이 조건의 데시벨 값은 음수이다.
'0.1'은 출사 광전력과 입사 광전력의 비 $0.1/1$의 값이며, 데시벨 값이 아니다.
'1'은 양수이며, 출사 광전력이 입사 광전력보다 작은 이 조건의 데시벨 값은 음수이다.

정답은 '화상 단말 장치'이다.
화상 단말 장치는 정지화상이나 동영상 정보를 통신 시스템으로 입력하고 출력하는 단말이다.
'제어용 단말 장치'는 그 단말장치의 명칭이 아니다.
'프린터 단말 장치'는 데이터를 인쇄물로 출력하는 단말이다.
'음성 단말 장치'는 음성 신호를 입출력하는 단말이다.

정답은 'F 채널'이다.
ISDN 채널에는 B·D·H 채널이 들어 있고, 'F 채널'은 여기에 들지 않는다.
'B 채널'은 정보 신호를 전달하는 채널이다.
'D 채널'은 신호 및 제어정보를 전달하는 채널이다.
'H 채널'은 B 채널보다 높은 전송속도로 정보를 전달하는 채널이다.

정답은 'SYN'이다.
'SYN'은 데이터 단말 장치 사이에서 문자 동기 유지에 쓰이는 전송 제어 문자이다.
'SOH'는 메시지의 헤더 시작을 나타내는 전송 제어 문자이다.
'ENQ'는 상대국에 응답을 요구하는 전송 제어 문자이다.
'ACK'는 수신 확인 응답을 나타내는 전송 제어 문자이다.

변조도는 '33.3[%]'이다.
그림의 빗금 친 타원 고리에서 바깥 폭이 $A$, 안쪽 폭이 $B$이며, 변조도는 $m=\dfrac{A-B}{A+B}$로 구한다.
$m=\dfrac{2B-B}{2B+B}=\dfrac{1}{3}\approx33.3\%$
'80.7[%]'는 $\dfrac{A}{B}=\dfrac{1+m}{1-m}\approx9.4$일 때의 값으로, 조건 $A=2B$와 다르다.
'56.4[%]'는 $\dfrac{A}{B}=\dfrac{1+m}{1-m}\approx3.6$일 때의 값으로, 조건 $A=2B$와 다르다.
'24.2[%]'는 $\dfrac{A}{B}=\dfrac{1+m}{1-m}\approx1.6$일 때의 값으로, 조건 $A=2B$와 다르다.

정답은 'BG - SG - MG - JG'이다.
FDM 다중화 신호계위는 기초군(BG)에서 기초초군(SG)·기초주군(MG)·기초거군(JG) 순으로 통화로 수가 커진다. BG는 통화로 $12$개, SG는 BG $5$개로 통화로 $60$개, MG는 SG $5$개로 통화로 $300$개이다.
'JG - BG - MG - SG'는 통화로 수가 가장 많은 기초거군(JG)을 맨 앞에 둔 배열이다.
'SG - JG - BG - MG'는 통화로 수가 가장 적은 기초군(BG)을 셋째에 둔 배열이다.
'MG - BG - JG - SG'는 기초주군(MG)을 기초군(BG)보다 앞에 둔 배열이다.

정답은 '파라볼라 안테나'이다.
파라볼라 안테나는 포물면 반사경의 초점에 1차 방사기를 둔 안테나이며, 초점에서 나온 전파는 반사경에서 반사된 뒤 반사경의 축에 평행하게 진행한다.
'마이크로스트림 안테나'는 그 원리를 이용한 안테나의 명칭이 아니다.
'슈퍼 게인 안테나'는 그 원리를 이용한 안테나의 명칭이 아니다.
'롬빅 안테나'는 마름모꼴 도체로 이루어진 진행파 안테나이다.

정답은 '도파관'이다.
도파관은 속이 빈 금속관으로 된 전송 선로이며, 마이크로파대에서 손실이 적은 급전선이다.
'단선'은 도선 하나로 된 급전선이다.
'평형 2선'은 두 도선을 평행하게 둔 평형형 급전선이다.
'평형 4선'은 네 도선으로 된 평형형 급전선이다.

동일 시료를 무한 횟수 측정했을 때 데이터 분포의 평균치와 참값의 차이를 정확성(accuracy)이라 한다.
정밀도는 측정값들이 흩어진 정도(산포)를 나타내고, 오차는 개별 측정값과 참값의 차이를 뜻해 정확성과는 구분된다.

⚠️ 이 문항은 공개된 확정답안을 구할 수 없어 원본 출처가 임의로 정답을 지정한 문항입니다. 표시된 정답이 실제 정답과 다를 수 있으니 이 문항의 정답은 그대로 외우지 마시고, 개념 확인용으로만 활용하시기 바랍니다.
정답은 '활동(Activity)은 하나의 생산작업 요소로서 원(○)으로 표시된다.'이다.
PERT/CPM 네트워크에서 활동(Activity)은 화살표(→)로 표시되고, 원(○)은 단계(Event)를 표시하는 기호이다.
'가장 긴 작업시간이 예상되는 공정을 주공정이라 한다.'는 옳은 설명이다.
'명목상의 활동(Dummy)은 점선 화살표(→)로 표시한다.'는 옳은 설명이다.
'Network는 일반적으로 활동과 단계의 상호관계로 구성된다.'는 옳은 설명이다.

공정분석 기호에서 사각형(□)은 검사(Inspection)를 의미한다.
원(○)은 가공, 화살표는 운반, D는 정체(지연), 역삼각형(▽)은 저장을 나타내는 기호로 각각 구분된다.

정답은 $\bar{x}$-R 관리도라는 보기이다.
축의 완성지름·철사의 인장강도·아스피린 순도는 길이·강도·순도처럼 연속적으로 측정하는 계량값이다. 계량값의 평균과 범위를 함께 관리하는 대표 관리도는 $\bar{x}\text{-}R$ 관리도이다.
'nP 관리도'는 불량 개수를 관리하는 계수값 관리도이다.
'c 관리도'는 결점 수를 관리하는 계수값 관리도이다.
'u 관리도'는 단위당 결점 수를 관리하는 계수값 관리도이다.

공수계획은 생산계획량을 완수하는 데 필요한 인원·기계의 부하(작업량)를 산출하고, 이를 현재 보유한 인원·설비 능력과 비교해 조정하는 절차관리 활동이다.
일정계획은 작업의 시작·완료 시점을 정하는 활동이다.
절차계획은 작업 순서와 방법을 정하는 활동이다.
진도계획은 계획 대비 실적을 점검·독촉하는 활동이다.

3정은 정품·정량·정위치를 뜻하는 활동으로, 필요한 물품을 정해진 수량만큼 정해진 자리에 두는 것을 의미하며 이 중 정량이 해당한다.
정돈과 정리는 3정이 아니라 5S(정리·정돈·청소·청결·습관화) 항목이다.
정시간은 3정·5S 어디에도 속하지 않는 용어다.
