[전자기능사 필기] 10년 3회차 기출문제 해설 페이지
다음 ( ) 안에 들어갈 내용으로 옳은 것은?
㉠ 비례, ㉡ 비례
㉠ 비례, ㉡ 반비례
㉠ 반비례, ㉡ 비례
㉠ 반비례, ㉡ 반비례
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
저주파 회로에서 직류 신호를 차단하고 교류 신호를 잘 통과시키는 소자로 가장 적합한 것은?
커패시터(capacitor)
코일(coil)
저항(R)
다이오드(diode)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
리플 전압이란?
정류된 직류전압
무부하시 전압
부하시 전압
정류된 전압의 교류분
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일정 주파수의 정현파에 대한 변조파로 반송파를 변조했을 경우, 직선 검파한 출력에 포함되는 고조파분의 기본파분에 대한 퍼센트 또는 데시벨로 표시되는 것은?
잡음
왜율
충실도
잡음지수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
이상적인 연산증폭기의 특징으로 적합한 것은?
입력 저항이 아주 작다.
출력 저항이 매우 크다.
동상신호 제거비가 매우 크다.
대역폭이 아주 작다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
차동증폭기에서 동위상 제거비(CMRR)가 어떻게 변할 때 우수한 평형 특성을 가지는가?
차동 이득과 동위상 이득이 작을수록 좋다.
차동 이득과 동위상 이득이 클수록 좋다.
차동 이득이 크고, 동위상 이득은 작을수록 좋다.
차동 이득이 작고, 동위상 이득은 클수록 좋다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정류회로의 직류전압이 Vd, 리플의 (+) 최대값에서 (-) 최대값까지의 값(p-p값)이 V 라면 리플 함유율(%)은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전기장 중에 전하를 놓았을 때 전하에 작용하는 힘은?
전기장의 세기
기전력
전위
전류
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정전용량의 역수는?
리액턴스
지멘스
엘라스턴스
커패시턴스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
R, L, C로 구성된 직렬회로에서 L 양단의 전압과 전류는 어떤 위상 관계에 있는가?
전압과 전류는 동일 위상이다.
전압이 전류보다 90도 위상이 앞선다.
전류가 전압보다 90도 위상이 앞선다.
전압이 전류보다 180도 위상이 앞선다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 회로에서 RE 의 중요한 역할로서 가장 적합한 것은?
출력 증대
주파수 대역 증대
바이어스 전류 증가
동작점의 안정화
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
0.4㎌의 콘덴서에 정전용량이 얼마인 콘덴서를 직렬로 접속하면 합성정전용량이 0.3㎌가 되는가?
0.4
0.7
1.0
1.2
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전원회로에서 부하로 최대 전력을 공급하기 위한 조건은?
전원의 내부저항이 0 이어야 한다.
전원의 내부저항과 부하저항이 같아야 한다.
전원의 내부저항보다 부하저항이 커야 한다.
전원의 내부저항보다 부하저항이 작아야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
FM 변조에서 주파수편이는 무엇에 비례하는가?
변조파의 진폭
반송파의 진폭
변조파의 주파수
반송파의 주파수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
평활 회로의 출력 전압을 일정하게 유지시키는데 필요한 회로는?
안정화(정전압)회로
정류회로
전파정류회로
브리지정류회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
펄스의 주기 등은 일정하고 그 진폭을 입력 신호 전압에 따라 변화시키는 변조방식은?
PAM
PFM
PCM
PWM
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?
강제 인터럽트 명령
조건부 분기 명령
서브루틴 분기 명령
분기 명령
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
마이크로프로세서의 구성요소가 아닌 것은?
제어 장치
연산 장치
레지스터
분기 버스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
10진수 0.4375를 2진수로 변환한 것은?
(0.0111)2
(0.1101)2
(0.1110)2
(0.1011)2
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?
data bus
address bus
register bus
control bus
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어셈블리어의 특징 설명으로 틀린 것은?
기계어에 비해 프로그램 작성이나 수정이 어렵다.
호환성이 없으므로 전문가 외에는 사용하기 어렵다.
컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
기계어 보다 사용하기 편리하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?
i 변수를 계속 덧셈한다.
i 변수를 1씩 증가시킨다.
i 변수를 2씩 증가시킨다.
i 변수를 계속 곱셈한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?
BCD 코드
ASCII 코드
3-초과 코드
그레이 코드
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
C언어에서 모든 프로그램의 실행 시작을 의미하는 함수는?
main
auto
block
void
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
채널(channel)의 종류로 옳게 묶인 것은?
다이렉트(direct) 채널과 멀티플렉서 채널
멀티플렉서 채널과 셀렉터(selector) 채널
실렉터 채널과 스트로브(strobe) 채널
스트로브 채널과 다이렉트 채널
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

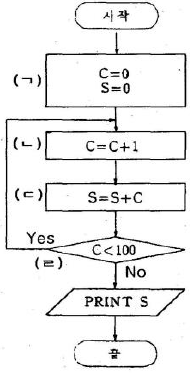

다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?
(ㄱ)
(ㄴ)
(ㄷ)
(ㄹ)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?
팩 방식
부동 소수점 방식
고정 소수점 방식
fixed point data format
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기억 용량의 단위를 잘못 설명한 것은?
1비트 : 0 또는 1
1 바이트 : 8개의 서로 다른 0 또는 1
1 킬로 바이트 : 1000 바이트
1 메가 바이트 : 1048576 바이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
표준 신호 발생기가 갖추어야 할 조건으로 틀린 것은?
출력 전압이 정확할 것
변조도가 정확히 조정되고 변조 왜곡이 클 것
누설이 적고 안정도가 높을 것
발진 주파수가 정확하고 파형이 양호할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림의 변조도 m은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
참값이 25.00[V]인 전압을 측정하였더니 24.85[V]라는 값을 얻었다. 이때 보정백분율은 약 몇 [%] 인가?
+0.6
-0.6
+0.15
-0.15
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전류력계형 계기의 특징에 속하지 않는 것은?
주로 전력계로 사용된다.
직류 전용의 정밀급 계기이다.
외부 자기장의 영향 때문에 자기차폐를 해야 한다.
자기 가열의 영향이 비교적 크므로 주의가 필요하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기본파 전압을 Ef, 고조파 전압을 Eh라 하면 일그러짐율을 구하는 식은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
A-D 컨버터는 무슨 회로인가?
저항 측정회로
전력을 전압으로 변환하는 회로
전류의 양을 전압의 양으로 변환하는 회로
아날로그 양을 디지털 양으로 변환하는 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음과 같은 특징을 가지는 측정계기는?
동축 주파수계
공동 주파수계
계수형 주파수계
흡수형 주파수계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 정전용량 측정용 브리지는?
맥스웰 브리지
헤비사이드 브리지
휘스톤 브리지
셰링 브리지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지시계기의 3대 요소가 아닌 것은?
제동장치
유도장치
구동장치
제어장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
마이크로파에서 소전력(1[W]이하) 측정으로 전력 표준이 되는 계기는?
볼로미터 전력계
C-C형 전력계
C-M형 전력계
진공관 전력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?
적분 증폭 회로
미분 증폭 회로
슈미트 회로
밀러 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정전형 계기의 특징이 아닌 것은?
소비 전력이 극히 작다.
주로 저압 측정용으로 사용한다.
눈금은 제곱 눈금으로 되어 있다.
정전계에 의한 오차를 발생할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파는 기체 중에서 어떤 파형으로 전파되는가?
표면파
횡파
종파
종파와 횡파
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전자냉동은 무슨 효과를 이용한 것인가?
지벡 효과(Seebeck effect)
톰슨 효과(Thomson effect)
펠티어 효과(Peltier effect)
줄 효과(Joule effect)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 레이더에 사용되는 전파는?
사인파형의 장파
펄스형의 중파
사인파형의 단파
펄스형의 초단파
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 서보기구에 사용되지 않는 것은?
싱크로
리졸버
카보런덤
저항식 서보기구
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은?
DOS 방식
HPF2방식
PS(phase shift) 방식
PI(phase invert) 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
FM 통신 방식의 특징으로 옳은 것은?
SN 비가 나쁘다.
혼신 방해를 적게 할 수 있다.
수신기의 출력 준위 변동이 많다.
송신시의 효율을 높일 수 있고, 일그러짐이 많다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?
P형 실리콘
N형 실리콘
셀렌
붕소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

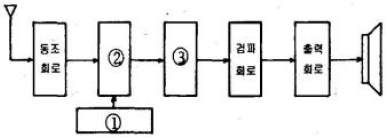

다음 그림은 슈퍼 헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?
① 국부발진회로, ③ 중간주파증폭회로
① 혼합회로, ③ 중간주파증폭회로
① 혼합회로, ③ 저주파증폭회로
① 국부발진회로, ③ 혼합회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
항법 보조장치의 ILS 란?
계기 착륙 시스템
회전 비컨
무지향성 무선표식
호우머
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 녹음기의 교류 바이어스에 사용되는 주파수는?
약 60 ~ 100[㎐]
약 100 ~ 200[㎐]
약 30 ~ 200[㎑]
약 200 ~ 2000[㎑]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지의 정도를 나타내는 것은?
감도
선택도
안정도
충실도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

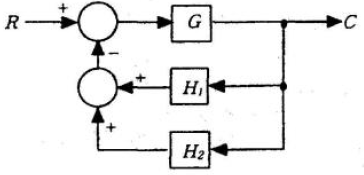

다음 제어계 블록선도에서 전달함수 C/R는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나는 드롭아웃(Drop Out) 현상의 원인은?
수평 동기가 정확히 잡히지 않기 때문에
영상 신호에 강한 잡음 신호가 혼입되기 때문에
전원전압이 순간적으로 불안정하기 때문에
테이프와 헤드 사이에 먼지 등이 끼기 때문에
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
VTR에서 테이프의 속도를 일정하게 유지하기 위한 기구는?
임피던스 롤러
핀치 롤러
캡스턴
텐션 포스트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[㎐] 및 150[㎐]로 변조된 두 전파에 의해 표시되는 착륙 보조장치는?
PAR
팬마커
글라이드 패드
지상 제어 진입장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
소나의 원리 응용과 거리가 먼 것은?
측심기
어군탐지기
액면계
수중레이더
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전자현미경의 배율을 크게 하려면?
전자렌즈의 크기를 줄인다.
전자총의 길이를 길게 한다.
전자렌즈에 자기장을 강하게 한다.
전자렌즈가 오목렌즈의 역할을 하도록 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
콘트라스트(contrast)에 대한 설명으로 옳은 것은?
잡음지수를 말한다.
음성신호의 이득을 말한다.
국부발진기의 주파수 조정 정도를 나타낸다.
화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자동음량조절(AVC)회로의 사용 목적으로 옳지 않은 것은?
큰 출력을 얻기 위하여
음량을 일정하게 하기 위하여
페이딩(fading) 방지를 위하여
과대한 출력이 나오지 않게 하기 위하여
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 녹음기(tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 주로 어떤 부분의 조정이 필요한가?
헤드높이
테이프 스피드(모터)
헤드 애지머스
녹음 바이어스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
