[방송통신기사 필기] 15년 1회차 기출문제 정답·해설 페이지

입출력 특성을 만족하는 회로는 용량성 필터를 갖는 브리지 전파정류회로이다.

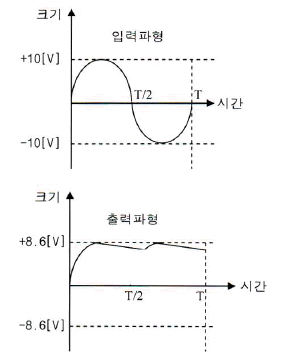

그림의 입력은 ±10[V] 정현파이고, 출력은 최대 +8.6[V]까지 올라간 뒤 완만히 감소하다가 T/2 이후 음의 반주기 꼭짓점 부근에서 다시 8.6[V]로 충전되는 모양이다. 음의 반주기에도 재충전되므로 전파 정류이고, 꼭짓점 값을 유지하며 천천히 떨어지는 맥동은 콘덴서 입력 필터의 특징이다.
$10 - 2 \times 0.7 = 8.6$ [V]
최대 출력이 입력보다 다이오드 2개의 문턱전압만큼 낮으므로, 매 반주기마다 다이오드 2개가 직렬로 도통하는 브리지 구조와 일치한다.
반파정류회로는 한 주기에 한 번만 충전되어 음의 반주기의 재충전이 나타나지 않는다.
유도성 중간탭 전파정류회로는 반주기마다 다이오드 1개만 도통하여 강하가 문턱전압 하나뿐이므로 다이오드 2개분 강하인 8.6[V]와 맞지 않고, 초크 입력 필터는 출력을 꼭짓점 값 가까이 유지하지 않는다.
2배압 정류회로는 출력이 입력 최댓값의 약 2배가 되어 8.6[V]와 다르다.

트랜스컨덕턴스는 1.0[mS]이다.
그림의 전달 특성 곡선에서 VGS = -2[V]일 때 ID = 0.5[mA], VGS = -1[V]일 때 ID = 1.5[mA]이다. 트랜스컨덕턴스는 게이트-소스 전압 변화에 대한 드레인 전류 변화의 비이다.
$g_m = \dfrac{\Delta I_D}{\Delta V_{GS}} = \dfrac{(1.5 - 0.5) \times 10^{-3}}{-1 - (-2)} = 1 \times 10^{-3}$ [S] = 1[mS]
2.0[mS]·10[mS]·20[mS]는 계산값과 다르다.

틀린 설명은 입력 임피던스가 감소한다는 내용이다. 그림의 궤환은 직렬 입력 방식이라 입력 임피던스는 오히려 증가한다.
그림에서 이미터 저항 $R_E$ 양단 전압 $V_f$ 가 입력(베이스-이미터 회로)에 직렬로 들어가고, 출력 $V_o$ 는 이미터 단자에서 꺼내므로 $V_f = V_o$ 인 전압 직렬(부)궤환이다.
전체 이득 감소는 옳다. 부궤환이면 이득이 $\dfrac{A}{1+A\beta}$ 로 줄어든다.
주파수 일그러짐 감소는 옳다. 이득을 낮추는 대가로 대역이 넓어지고 주파수 특성이 평탄해진다.
출력 임피던스 감소는 옳다. 출력 전압을 검출해 되돌리는 전압 궤환이므로 출력 임피던스가 줄어든다.
직렬 궤환은 입력 전압 일부를 $V_f$ 가 상쇄해 입력 전류가 줄어들므로 입력 임피던스가 약 $(1+A\beta)$ 배로 커진다.

전력증폭기에 대해 틀린 설명은 선형동작에 의해 고조파 왜곡이 생긴다는 서술이다.
전력증폭기는 큰 신호를 다루므로 트랜지스터 특성의 비선형 동작 때문에 고조파 왜곡이 생기며, 선형 동작에서는 이런 왜곡이 생기지 않는다.
나머지 보기는 전력증폭기에 대한 옳은 내용이다.
대신호 동작용으로 사용된다는 서술은 옳은 내용이다.
고출력 증폭을 위해 사용된다는 서술은 옳은 내용이다.
부궤환을 적용하면 왜곡이 줄어 저왜곡 고출력이 가능하다는 서술은 옳은 내용이다.

정궤환 발진회로의 발진 조건은 궤환루프 이득 1, 위상천이 0°이다.
발진이 유지되려면 루프를 한 바퀴 돈 신호가 입력과 같은 위상(0°)으로 돌아와 크기가 같게 되어야 한다(바크하우젠 조건).
나머지 보기는 이 조건에 맞지 않는다.
궤환루프의 이득이 없고 위상천이가 180°라는 보기는 되돌아오는 신호가 없어 발진할 수 없으므로 틀리다.
궤환루프의 이득이 1보다 작고 위상천이가 90°라는 보기는 신호가 순환할 때마다 감쇠하고 위상도 맞지 않아 틀리다.
궤환루프의 이득이 1보다 크고 위상천이가 180°라는 보기는 입력과 반대 위상이 되어 신호를 상쇄하는 부궤환이므로 틀리다.

반송파의 위상에 정보를 싣는 변조 방식은 PSK이다.
PSK(위상 편이 변조)는 정보 신호에 따라 정현파 반송파의 위상을 바꾼다.
나머지 보기는 반송파의 다른 성질을 바꾸거나 변조 방식이 아니다.
FSK는 반송파의 주파수를 바꾸는 방식이다.
PCM은 아날로그 신호를 표본화·양자화·부호화하여 디지털 부호로 바꾸는 방식으로 반송파 위상에 정보를 싣는 방식이 아니다.
ASK는 반송파의 진폭을 바꾸는 방식이다.

최대 주파수 편이가 80kHz인 FM 파의 대역폭은 160kHz이다.
FM 파의 대역폭은 최소한 최대 주파수 편이의 2배 이상이므로 $B \ge 2\Delta f = 2\times 80 = 160\,\mathrm{kHz}$ 이다.
대역폭이 2Δf보다 작은 값은 성립할 수 없으므로 나머지 보기는 모두 소거된다.
40kHz는 2Δf인 160kHz보다 작아 성립하지 않는다.
60kHz는 2Δf인 160kHz보다 작아 성립하지 않는다.
80kHz는 2Δf인 160kHz보다 작아 성립하지 않는다.

RC 충·방전 회로의 상승시간은 출력전압이 최종값의 10%에서 90%까지 오르는 데 걸리는 시간이다.
상승시간은 스위치를 넣은 뒤 출력이 최종값의 10%에서 90%에 이르는 구간으로 정의된다.
나머지 보기는 이 정의와 구간이 다르다.
최종값의 90%에서 10%로 내려오는 시간은 감소 구간이므로 하강시간에 해당한다.
최종값의 90%에서 100%까지의 시간은 상승 구간의 끝부분일 뿐 정의된 구간과 다르다.
최종값의 10%에 이르는 시간은 상승 구간의 시작 부분일 뿐 정의된 구간과 다르다.

그림의 C2 는 스위칭 속도를 빠르게 하는 가속(스피드업) 콘덴서이다.
그림에서 C1 은 왼쪽 트랜지스터 컬렉터와 오른쪽 트랜지스터 베이스(R2 로 전원에 연결)를 잇는 시정수용 결합 콘덴서이고, C2 는 오른쪽 트랜지스터 컬렉터와 왼쪽 트랜지스터 베이스를 잇는 직류 결합 저항 R3 에 병렬로 붙어 있다. 상태가 바뀌는 순간의 급격한 전압 변화를 C2 가 R3 를 우회해 곧바로 베이스에 전달하므로 베이스 입력 용량의 충방전이 빨라져 전환 시간이 짧아진다.
상태를 저장하는 메모리 기능은 C2 의 역할이 아니다. 안정 상태는 R3·R4 의 직류 결합 바이어스가 유지하고, C2 는 전압이 변하는 과도 구간의 신호만 통과시킨다.
베이스 전위를 일정하게 하는 것은 C2 의 역할이 아니다. 왼쪽 트랜지스터 베이스의 직류 전위는 R3·R4 분압으로 정해지며, C2 는 오히려 베이스 전위 변화를 빠르게 전달한다.
출력 파형의 진폭은 C2 가 정하지 않는다. 진폭은 전원 전압과 트랜지스터의 포화·차단 상태(컬렉터 저항 쪽)로 정해지고, 펄스 폭은 C1 과 R2 의 시정수가 정한다.

2진수 곱셈 1010×0101의 값은 0110010이다.
10진수로 바꾸어 곱한 뒤 다시 2진수로 바꾼다.
$1010_2 = 10,\ 0101_2 = 5$
$10\times 5 = 50 = 110010_2$
나머지 보기는 각각 10진수 값이 계산값 50과 다르다.
1110001은 10진수 113으로 계산값과 다르다.
0111001은 10진수 57로 계산값과 다르다.
0110001은 10진수 49로 계산값과 다르다.

10진수 45를 2진수로 바꾸면 101101이다.
45를 2의 거듭제곱의 합으로 나타낸다.
$45 = 32 + 8 + 4 + 1$
$= 2^5 + 2^3 + 2^2 + 2^0 = 101101_2$
나머지 보기는 각각 10진수 값이 45와 다르다.
101100은 10진수 44로 계산값과 다르다.
101110은 10진수 46으로 계산값과 다르다.
101111은 10진수 47로 계산값과 다르다.

간소화 결과는 $y = A + B$ 이다.
주어진 식은 $y = AB + A\overline{B} + \overline{A}B$ 이다. 항 $AB$ 를 한 번 더 써서($X + X = X$) 묶으면
$y = (AB + A\overline{B}) + (AB + \overline{A}B) = A(B + \overline{B}) + B(A + \overline{A}) = A + B$
$\overline{A} + \overline{B}$ 는 틀리다. 이는 NAND 식으로, 예를 들어 $A = B = 1$ 이면 0 이 되지만 원래 식은 $AB = 1$ 이라 1 이다.
$(A + \overline{A}) + (B + \overline{B})$ 는 틀리다. 이 식은 항상 1 이 되지만 원래 식은 $A = B = 0$ 일 때 0 이다.
$(AB + A\overline{B}) \cdot (AB + \overline{A}B)$ 는 틀리다. 이 식은 $A \cdot B$ 가 되어 $A = 1, B = 0$ 일 때 0 이지만 원래 식은 1 이다.
원래 식은 세 입력 조합(11·10·01)에서 1, 00 에서만 0 이므로 OR 함수와 같다.

JK 플립플롭에서 J와 K가 모두 1이고 CP가 1이면 출력은 반전(토글)한다.
J=K=1이면 클록이 들어올 때마다 현재 출력의 반대 값이 되는 토글 동작을 한다.
나머지 보기는 다른 입력 조건의 동작이거나 고정 출력이라 맞지 않는다.
Set 출력이 1이고 Reset 출력이 0이 되는 것은 J=1, K=0일 때의 동작이다.
Set 출력이 0이고 Reset 출력이 1이 되는 것은 J=0, K=1일 때의 동작이다.
출력이 항상 1로 고정되는 것이 아니라 이전 출력의 반대 값이 되므로 틀리다.

25진 리플 카운터에는 최소 5개의 플립플롭이 필요하다.
플립플롭 n개로 최대 $2^n$개의 상태를 만들 수 있다.
$2^4 = 16,\ 2^5 = 32$
25개의 상태는 16개보다 많고 32개 이하이므로 5개가 필요하다.
나머지 보기는 개수가 맞지 않는다.
4개는 표현 가능한 상태가 16개뿐이라 25진을 만들 수 없다.
6개는 25진을 만들 수 있지만 최소 개수가 아니다.
7개는 25진을 만들 수 있지만 최소 개수가 아니다.

리플 카운터에 대해 틀린 설명은 최대 동작 주파수에 제한을 받지 않는다는 서술이다.
리플 카운터는 각 단의 지연이 차례로 누적되므로 단 수가 많을수록 입력 클록 주파수를 높일 수 없어 최대 동작 주파수에 제한을 받는다.
나머지 보기는 리플 카운터에 대한 옳은 내용이다.
비동기 카운터라는 서술은 앞 단 출력이 다음 단 클록이 되는 구조이므로 옳은 내용이다.
동기식 카운터에 비해 카운트 속도가 느리다는 서술은 지연이 누적되므로 옳은 내용이다.
회로 구성이 간단하다는 서술은 별도의 게이트 없이 플립플롭만 이어 구성하므로 옳은 내용이다.

여러 회로가 하나의 회선을 공동으로 이용해 신호를 전송하게 하는 장치는 멀티플렉서이다.
멀티플렉서는 여러 입력 중 하나를 선택하여 한 개의 출력선으로 내보내는 다중화 장치이다.
나머지 보기는 다른 기능의 장치이다.
디멀티플렉서는 한 회선의 신호를 여러 출력으로 나누어 보내는 역방향 장치이다.
인코더는 여러 입력 중 활성화된 입력을 이진 부호로 바꾸는 장치이다.
디코더는 이진 부호를 해당하는 하나의 출력선으로 풀어 주는 장치이다.

반가산기에서 A=1, B=1이면 합 S는 0이다.
반가산기의 합은 배타적 논리합이고 올림수는 논리곱이다.
$S = A \oplus B = 1 \oplus 1 = 0$
$C = A \cdot B = 1$
나머지 보기는 합 S의 값이 될 수 없다.
-1은 1비트 논리 출력으로 나올 수 없는 값이다.
1은 올림수 C의 값이며 합 S의 값이 아니다.
2는 1비트 출력으로 나타낼 수 없고 올림수로 처리되는 값이다.

서로 다른 영상신호 간의 동기를 정확히 일치시키는 장비는 FS(프레임 싱크로나이저)이다.
프레임 싱크로나이저는 외부 입력 영상을 프레임 메모리에 저장했다가 기준 동기에 맞추어 읽어내므로 동기가 다른 신호를 맞출 수 있다.
나머지 보기는 다른 기능의 장비이다.
VDA는 영상신호를 여러 갈래로 분배·증폭하는 장비이다.
CG는 문자·도형을 만들어 영상에 넣는 문자발생기이다.
DVE는 영상을 확대·축소·회전하는 등 디지털 특수효과를 만드는 장비이다.

디지털 방송의 장점에 해당하지 않는 것은 수신 안테나가 더 크고 고성능이어야 한다는 서술이다.
디지털 방송은 오류정정 덕분에 요구되는 신호 대 잡음비가 낮아 더 큰 안테나가 필요하다는 것은 장점이 될 수 없다.
나머지 보기는 디지털 방송의 장점에 해당하는 옳은 내용이다.
디지털 압축 기술로 많은 채널을 만들 수 있다는 서술은 장점에 해당한다.
하나의 채널로 영상·음성·데이터를 통합해 유연하게 구성할 수 있다는 서술은 장점에 해당한다.
통신 데이터베이스와 연계한 쌍방향 서비스가 가능하다는 서술은 장점에 해당한다.

여러 입력 영상신호가 동일한 동기신호를 기준으로 동작하게 하는 것은 GENLOCK이다.
젠록은 외부 기준 신호에 장비의 동기 발생기를 고정(lock)시켜 서로 다른 영상원이 같은 타이밍으로 동작하게 한다.
나머지 보기는 동기를 맞추는 기능과 관계가 없다.
DIMMER는 조명의 밝기를 조절하는 장치이다.
방송용 서버는 프로그램을 저장하고 재생하는 장비이다.
표준 시계는 기준 시각을 제공하는 장치이다.

AM 방송에 관해 옳은 설명은 포락선 검파회로가 사용된다는 것이다.
AM 신호는 정보가 반송파의 진폭 변화(포락선)에 실려 있으므로 수신기에서 포락선 검파로 복조한다.
나머지 보기는 AM 방송에 맞지 않는 내용이다.
중파 대역의 지표파를 쓰지만 FM보다 높은 주파수를 사용한다는 서술은 틀리다. 중파 AM 방송은 약 0.5~1.6MHz 대역이고 FM 방송은 약 88~108MHz 대역이라 FM이 훨씬 높다.
송신용 안테나로 파라볼라 안테나를 쓴다는 서술은 틀리다. 중파 송신에는 수직 접지형 안테나를 쓰고 파라볼라는 마이크로파용이다.
레벨변동의 영향을 받지 않는다는 서술은 틀리다. AM은 진폭에 정보가 있어 페이딩 등 레벨변동의 영향을 받는다.

마이크의 주요 특성에는 음원과 가까워질수록 저음이 증가하는 근접효과, 음압을 전기 신호로 변환하는 정도를 나타내는 감도, 전기적 저항 성분을 나타내는 임피던스가 포함된다. 충실도는 원음 재현의 정확성을 뜻하는 일반적인 음향 성능 개념으로, 마이크의 고유 특성 항목과는 가장 거리가 멀다.

TV 화면의 픽셀과 관련된 파라미터는 해상도이다.
해상도는 화면을 구성하는 화소(픽셀)의 수로 표시된다.
나머지 보기는 화소 수와 직접 관계가 없다.
변조도는 반송파 진폭 또는 주파수가 변조 신호에 따라 변하는 정도이다.
증폭도는 입력 대비 출력 신호의 크기 비이다.
분포도는 값이 퍼져 있는 정도를 나타내는 통계 개념으로 화소 수와 관계가 없다.

괄호에 들어갈 장치는 TBC(Time Base Corrector, 시간축 보정기)이다.
지문은 'TV 편집 녹화기는 테이프가 헤드에 의하여 동작하므로 테이프의 속도가 변화하여 오류를 발생하게 되는데, 이것을 방지하기 위하여 (  )를 사용한다'는 내용이다. 테이프 주행 속도 변동은 재생 영상 신호의 시간축 흔들림(지터)으로 나타나며, TBC 는 신호를 메모리에 기록한 뒤 안정된 기준 동기에 맞춰 다시 읽어 내 시간축 오차를 보정한다.
ENG 는 휴대형 카메라·녹화 장비로 현장에서 뉴스를 취재하는 방식으로, 시간축 오차 보정 장치가 아니다.
UPS 는 정전 시에도 전력을 끊김 없이 공급하는 무정전 전원 장치이다.
IRC(Incrementally Related Carriers)는 CATV 채널의 영상 반송파를 공통 기준에 위상 고정해 일정 간격으로 배치하는 CATV 주파수 배치 방식으로, 녹화기 시간축 오차 보정과는 관계없다.

접시형 안테나로 모은 초고주파를 중간주파수 대역으로 변환하는 장치는 LNB이다.
LNB는 저잡음으로 증폭한 뒤 위성 신호를 하향 변환하여 중간주파수(950~2,150MHz대)로 내보낸다.
나머지 보기는 주파수 변환 장치가 아니다.
Set-top Box는 변환된 중간주파수 신호를 복조·디코딩하는 수신 장치이다.
접시형 안테나는 전파를 모아 한 점으로 집속하는 안테나이다.
BPF는 특정 대역만 통과시키는 필터로 주파수를 변환하지 않는다.

CATV에서 간선의 입력 에너지를 지선으로 불균등하게 분리하는 장치는 분기기이다.
분기기는 간선 입력을 분기선으로 불균등하게 분할한다.
나머지 보기는 다른 기능의 장치이다.
증폭기는 전송 손실을 보상하는 장치이다.
분배기는 입력 신호를 균등하게 나누는 장치이다.
보호기는 이상 전류·전압의 유입을 제한·차단하는 장치이다.

TPEG(Transport Protocol Experts Group)은 디지털 방송매체를 통해 교통 및 여행정보를 전송하기 위한 기술규격이다. EPG는 전자 프로그램 안내, Wibro는 무선 광대역 인터넷 기술, MPEG는 동영상·음성 압축 및 부호화 표준이므로 해당하지 않는다.

기준 신호 1Vrms, 잡음 0.01Vrms일 때 AM 잡음비는 -40dB이다.
전압비를 데시벨로 바꾼다.
$20\log_{10}\dfrac{0.01}{1} = 20\times(-2) = -40\,\mathrm{dB}$
나머지 보기는 각각 계산값 -40dB과 다르다.
-10dB는 계산값과 다르다.
-20dB는 계산값과 다르다.
-30dB는 계산값과 다르다.

신호별 기준 특성 임피던스로 틀린 것은 Transport Stream 신호의 50Ω이다.
TS(Transport Stream) 신호는 DVB-ASI 규격으로 전송하며 기준 임피던스가 75Ω이다.
나머지 보기는 옳은 내용이다.
고주파 신호의 50Ω은 송신기 고주파 계통 시험용 동축 기준 임피던스로 옳은 내용이다.
VIDEO 신호의 75Ω은 영상 신호용 동축 기준 임피던스로 옳은 내용이다.
AUDIO 신호의 600Ω은 음성 신호 선로의 기준 임피던스로 옳은 내용이다.

일반적인 프로그램 편성 개념과 거리가 먼 것은 프로그램의 제작이다.
방송편성은 방송되는 사항의 종류·내용·분량·시각·배열을 정하는 것이며, 프로그램을 만드는 일은 여기에 들지 않는다.
나머지 보기는 편성 개념에 해당하는 옳은 내용이다.
프로그램의 시간은 방송 분량·시각을 정하는 것이므로 편성 개념에 속한다.
프로그램의 선택은 방송할 종류·내용을 정하는 것이므로 편성 개념에 속한다.
프로그램의 배치는 방송 배열을 정하는 것이므로 편성 개념에 속한다.

디지털 방송시스템의 특성이 아닌 것은 선형 편집 시스템이다.
디지털 방송은 영상을 파일로 저장해 원하는 위치에 바로 접근하는 비선형 편집을 쓰며, 테이프를 순서대로 돌려 편집하는 선형 편집은 아날로그 방식의 특성이다.
나머지 보기는 디지털 방송시스템의 특성에 해당하는 옳은 내용이다.
네트워크 기반의 통합 제작 시스템은 디지털 방송시스템의 특성이다.
효율적 자료관리 시스템은 디지털 방송시스템의 특성이다.
방송자동화 시스템의 증가는 디지털 방송시스템의 특성이다.

디지털 지상파 방송과 거리가 먼 것은 잡음의 영향 증가이다.
디지털 방식은 오류 정정이 가능해 잡음과 간섭에 강하므로 잡음의 영향이 오히려 줄어든다. 나머지 보기는 디지털 방송의 옳은 내용이다.
화질과 음질의 향상은 디지털 전송으로 고화질·고음질을 구현하는 옳은 특징이다.
다채널화는 압축 기술로 한 채널 대역에 여러 프로그램을 실을 수 있는 옳은 특징이다.
HDTV의 발전 촉진은 디지털 전송이 고해상도 방송을 가능하게 하는 옳은 내용이다.

양자화 과정의 왜곡을 줄이기 위해 잡음 신호를 섞는 기법은 디더링이다.
디더링은 양자화 오차가 신호에 상관된 왜곡으로 들리지 않도록 미세한 잡음을 더해 왜곡을 분산시키는 방법이다.
에일리어싱은 표본화 주파수가 낮아 스펙트럼이 겹쳐 생기는 왜곡 현상이다.
오버 샘플링은 표본화 주파수를 높여 표본화하는 방법이다.
렌더링은 데이터로부터 영상을 만들어 내는 처리 과정이다.

15℃에서 1kHz 순음의 파장은 약 34cm이다.
음속은 약 $v=331.5+0.6\times15=340.5\ \mathrm{m/s}$이고 파장은 속도를 주파수로 나눈 값이다.
$\lambda=\dfrac{v}{f}=\dfrac{340.5}{1000}\approx0.34\ \mathrm{m}=34\ \mathrm{cm}$
33cm는 계산값과 다르다.
36cm는 계산값과 다르다.
37cm는 계산값과 다르다.

색에 관한 설명으로 틀린 것은 색상과 밝기를 합쳐 색도도라 한다는 내용이다.
색도도는 색상과 포화도(채도)를 나타내는 말발굽 모양 도형이며, 밝기는 색도도에 포함되지 않는다. 나머지 보기는 옳은 내용이다.
눈의 특성이 색의 면적과 거리에 따라 달라지고 순응에 명암순응과 색순응이 있다는 서술은 옳은 내용이다.
색의 3요소가 색상, 포화도, 밝기이며 화질 평가에 콘트라스트와 해상도가 더해진다는 서술은 옳은 내용이다.
색 온도가 흑체의 백열 색을 절대온도로 나타낸 빛의 질이라는 서술은 옳은 내용이다.

컴포지트 영상신호용 케이블의 임피던스는 75Ω이다.
방송 영상 신호의 동축 전송은 75Ω 계열로 규격화되어 있다.
50Ω은 RF 계측·통신용 동축에 쓰이는 임피던스이다.
60Ω은 영상 케이블의 규격 임피던스 값과 다르다.
70Ω은 영상 케이블의 규격 임피던스 값과 다르다.

뉴미디어 부가서비스와 가장 거리가 먼 것은 FDDI이다.
FDDI는 광섬유를 이용한 링형 LAN 전송 기술이며 방송에 얹는 부가서비스가 아니다. 나머지 보기는 부가서비스에 해당한다.
VOD는 시청자가 원하는 때에 영상을 골라 보는 부가서비스이다.
문자 다중방송은 방송 신호에 문자 정보를 중첩해 보내는 부가서비스이다.
FM 다중방송은 FM 방송 신호에 음성·데이터 정보를 더해 보내는 부가서비스이다.

디지털 오디오 파일 크기를 결정하는 요소가 아닌 것은 음색이다.
파일 크기는 샘플링 레이트, 양자화 비트수, 채널 수, 시간의 곱으로 정해지며, 음색은 소리의 질감 속성일 뿐 저장 용량 식에 들어가지 않는다.
양자화 비트수는 표본 하나의 크기를 정하므로 파일 크기를 결정하는 요소이다.
시간은 저장할 표본의 총 개수를 정하므로 파일 크기를 결정하는 요소이다.
샘플링 레이트는 초당 표본 수를 정하므로 파일 크기를 결정하는 요소이다.

일정 시간 간격으로 제공되는 콘텐츠를 편당 요금으로 시청하는 서비스는 Near-VOD이다.
Near-VOD는 같은 콘텐츠를 여러 채널에 시작 시각을 일정 간격으로 엇갈려 반복 송출하고, 시청자는 가까운 시작 시각에 맞춰 편당 요금을 내고 시청한다.
Real-VOD는 시청자가 원하는 시점에 바로 콘텐츠를 받아 보는 주문형 서비스이다.
TVOD는 편당 결제 방식이지만 정해진 간격 없이 원하는 때에 바로 시청하는 주문형 서비스이다.
EPG는 방송 프로그램 편성 정보를 보여주는 전자 프로그램 안내이다.

1분 스테레오 저장에 필요한 용량은 약 10,584,000byte이다.
샘플링 레이트 × 바이트 수 × 채널 수 × 시간으로 계산한다.
$44100\times2\times2\times60$
$=10{,}584{,}000\ \mathrm{byte}$
2,646,000byte는 계산값과 다르다.
5,292,000byte는 계산값과 다르다.
21,168,000byte는 계산값과 다르다.

다중화 구성 정보는 FIC에 포함되어 있다.
지상파 DMB(Eureka-147 계열)에서 FIC(고속 정보 채널)는 다중화 구성 정보 등 제어 정보를 전달한다.
MSC는 오디오·비디오·데이터 서비스 자체를 실어 나르는 채널이다.
비디오 스트림은 영상 콘텐츠 자체를 담은 스트림이다.
오디오 스트림은 음성 콘텐츠 자체를 담은 스트림이다.

텔레비전을 인터넷망에 연결해 양방향 멀티미디어를 제공하는 융합서비스는 IPTV이다.
IPTV는 인터넷 프로토콜 망으로 방송과 부가 서비스를 제공한다.
HSDPA는 이동통신망의 고속 하향 패킷 접속 기술이다.
DMB는 이동 수신을 위한 방송 서비스이다.
DVB-H는 휴대 단말 수신용 방송 방식이다.

진폭을 정수 레벨로 등분하는 과정은 양자화이다.
표본화된 연속 진폭을 유한한 레벨로 나눠 대응시키는 단계이며, 이후 2진 부호로 바꾸는 단계가 부호화이다.
부호화는 양자화된 값을 2진 부호로 바꾸는 과정이다.
복조화는 변조된 신호에서 원래 신호를 되찾는 과정이다.
평활화는 정류 출력의 맥동을 줄이는 과정이다.

DVD에 일반적으로 쓰이는 음성·영상 압축 방식은 AC-3와 MPEG-2이다.
DVD 영상은 MPEG-2로 압축하고 음성은 돌비 디지털(AC-3)을 사용한다.
MP3와 AVI의 짝에서 AVI는 압축 방식이 아니라 파일 컨테이너 형식이다.
QCELP와 MPEG-4의 짝에서 QCELP는 이동통신용 음성 부호화 방식이다.
EVRC와 JPEG의 짝에서 EVRC는 이동통신용 음성 부호화 방식이고 JPEG는 정지영상 압축 방식이다.

멀티미디어·하이퍼미디어 부호화 표준을 다루는 그룹은 MHEG이다.
MHEG는 멀티미디어와 하이퍼미디어 정보의 객체 기반 부호화 표현을 표준화하는 그룹이다.
MPEG-1은 저속 저장매체용 동영상·오디오 압축 표준이다.
MPEG-2는 방송과 DVD 등에 쓰이는 동영상·오디오 압축 표준이다.
MPEG-4는 오디오·비디오 객체를 압축 부호화하는 표준으로, 하이퍼미디어 정보의 정의와 표현을 다루는 그룹이 아니다.

역다중화기는 전송장치에 속한다.
다중화기와 역다중화기는 여러 신호를 한 회선에 합쳐 보내고 수신측에서 나누는 전송 계통 장치이다.
단말장치는 사용자가 직접 사용하는 전화기·컴퓨터 같은 장치이다.
교환장치는 회선의 접속 경로를 설정하는 장치이다.
호처리장치는 호의 접속과 해제를 제어하는 장치이다.

0~25kHz 신호의 최소 표본화 주기는 20μs이다.
나이퀴스트율은 최고 주파수의 2배이다.
$f_s=2\times25\ \mathrm{kHz}=50\ \mathrm{kHz}$
$T=\dfrac{1}{f_s}=20\ \mu\mathrm{s}$
30μs는 계산값과 다르다.
40μs는 계산값과 다르다.
45μs는 계산값과 다르다.

진폭과 위상을 동시에 변화시키는 디지털 변조는 QAM이다.
QAM은 직교 진폭 변조로 두 직교 반송파의 진폭을 조합해 진폭과 위상을 함께 바꾼다.
FSK는 반송파의 주파수만 바꾼다.
PSK는 반송파의 위상만 바꾼다.
ASK는 반송파의 진폭만 바꾼다.

최고 변조주파수 15kHz, 100% 변조의 FM 점유 대역폭은 180kHz이다.
FM 방송 100% 변조의 최대 주파수 편이는 75kHz이므로 카슨 법칙을 적용한다.
$B=2(\Delta f+f_m)=2(75+15)=180\ \mathrm{kHz}$
10kHz는 최소 대역폭인 2Δf보다도 좁아 성립하지 않는다.
90kHz는 최소 대역폭인 2Δf보다도 좁아 성립하지 않는다.
270kHz는 계산값과 다르다.

AM 표준방송에 대한 설명으로 틀린 것은 FM보다 외래잡음이 작고 다이나믹 레인지가 넓다는 내용이다.
AM은 진폭에 잡음이 그대로 실려 FM보다 외래잡음에 약하고 다이나믹 레인지도 좁다. 나머지 보기는 옳은 내용이다.
526.5~1,606.5kHz 중파대를 사용한다는 서술은 옳은 내용이다.
양측파대 진폭변조를 사용한다는 서술은 옳은 내용이다.
수신기가 슈퍼헤테로다인 방식을 사용한다는 서술은 옳은 내용이다.

FM 수신기 보조회로가 아닌 것은 IDC 회로이다.
IDC는 송신기에서 변조 신호 레벨을 제한해 과변조(편이 초과)를 막는 회로이다. 나머지 보기는 수신기 보조회로이다.
진폭제한기는 수신 신호의 진폭 변동을 제거하는 수신기 회로이다.
디엠퍼시스 회로는 송신 때 강조한 고역을 원래대로 되돌리는 수신기 회로이다.
스켈치 회로는 신호가 없을 때 잡음 출력을 차단하는 수신기 회로이다.

바르게 짝지어진 것은 한국 ATSC, 유럽 DVB-T, 일본 ISDB-T이다.
국내 지상파 DTV는 ATSC 8-VSB, 유럽은 DVB-T, 일본은 ISDB-T를 채택한다.
한국을 DVB-T로 짝지은 보기는 한국이 ATSC를 쓰므로 틀리다.
한국을 ISDB-T로 짝지은 보기는 한국이 ATSC를 쓰므로 틀리다.
유럽을 ATSC, 일본을 DVB-T로 짝지은 보기는 유럽이 DVB-T, 일본이 ISDB-T를 쓰므로 틀리다.

송신설비에 포함되지 않는 것은 FSS 송신장치이다.
FSS는 고정위성업무용 장치로 지상파 TV 전파를 방사하는 송신설비 구성이 아니다. 나머지 보기는 송신설비에 속한다.
영상·음성 송신기는 영상과 음성 신호를 변조·증폭하는 송신설비이다.
잔류측파대 필터는 송신 신호의 측파대를 정형하는 송신설비이다.
다이플렉서는 영상과 음성 출력을 합성해 안테나로 보내는 송신설비이다.

ATSC 디지털TV의 영상 압축 방식은 MPEG-2이다.
ATSC 1.0은 MPEG-2 영상과 AC-3 음성을 사용한다.
MPEG-1은 저속 저장매체용 압축 표준이다.
MPEG-3는 별도 표준으로 쓰이지 않고 MPEG-2에 흡수되었다.
MPEG-7은 멀티미디어 내용을 기술하는 표준이다.

출력은 3dBmV이다.
케이블 손실은 4dB/100m이므로 500m에서 20dB이다.
$0+23-4\times5=3\ \mathrm{dBmV}$
0dBmV는 계산값과 다르다.
1dBmV는 계산값과 다르다.
2dBmV는 계산값과 다르다.

헤드엔드 설비가 아닌 것은 공중회선 네트워크이다.
공중회선 네트워크는 헤드엔드 외부의 통신망이며 헤드엔드 안에 설치하는 설비가 아니다. 나머지 보기는 헤드엔드 설비이다.
지상파 재송신 시설은 지상파 신호를 수신해 재송출하는 헤드엔드 설비이다.
CMTS는 케이블 모뎀 가입자의 데이터를 처리하는 헤드엔드 설비이다.
모니터 및 제어시설은 송출 신호를 감시하고 제어하는 헤드엔드 설비이다.

QPSK는 한 부호(심볼)에 2비트를 싣는다.
QPSK는 위상 4가지를 쓰므로 심볼당 비트 수는 다음과 같다.
$\log_2 4=2$
4비트는 $2^{4}=16$가지 상태가 필요해 4상 변조와 맞지 않는다.
16비트는 $2^{16}$가지 상태가 필요해 4상 변조와 맞지 않는다.
64비트는 $2^{64}$가지 상태가 필요해 4상 변조와 맞지 않는다.

화상통신회의의 특징이 아닌 것은 기업 활용의 극대화·효율화를 기대할 수 없다는 내용이다.
화상회의는 이동 시간과 경비를 줄여 업무 효율을 높이는 데 쓰인다. 나머지 보기는 옳은 내용이다.
시간과 경비의 절약 및 신속한 정보전달이 가능하다는 서술은 옳은 내용이다.
적임자가 쉽게 회의에 참석할 수 있다는 서술은 옳은 내용이다.
TV회의에 고속 광대역 네트워크가 필요하다는 서술은 옳은 내용이다.

그림의 논리식은 $F = A \cdot B$(AND)이다.
그림에서 스위치 A 와 스위치 B 가 한 줄 위에 직렬로 연결되어 출력 F 로 이어진다. 두 스위치가 모두 닫혀야($A = 1$, $B = 1$) 출력까지 경로가 생기므로 논리곱이 된다.
$F = A + B$ 는 틀리다. 논리합은 두 스위치를 병렬로 연결해 어느 하나만 닫혀도 통전되는 회로이다.
$F = A - B$ 는 틀리다. 스위칭 회로는 직렬(논리곱)·병렬(논리합) 연결로 표현되며 뺄셈 연산은 없다.
$F = \dfrac{A}{B + A}$ 는 틀리다. 나눗셈 형태는 불 대수 연산이 아니므로 스위칭 회로의 논리식이 될 수 없다.

2진수 0.111의 2의 보수는 0.001이다.
정수부가 없는 소수의 2의 보수는 1에서 그 값을 뺀 값이다.
$1.000-0.111=0.001$
1의 보수 0.000에 최하위 비트 1을 더해도 같은 결과가 나온다.
나머지 값은 모두 계산값과 다르다.
0.010은 1에서 0.111을 뺀 값과 다르다.
0.011은 1에서 0.111을 뺀 값과 다르다.
1.001은 1에서 0.111을 뺀 값과 다르다.

함수 호출 시 복귀주소를 보관하는 자료구조는 스택(Stack)이다.
스택은 나중에 들어간 것이 먼저 나오는 LIFO 구조라서, 함수가 중첩 호출될 때 가장 최근에 저장한 복귀주소부터 차례로 꺼내 되돌아가기에 알맞다.
나머지 보기는 이 용도에 맞지 않는다.
큐는 먼저 들어간 것이 먼저 나오는 FIFO 구조이므로 중첩 호출의 복귀 순서(가장 최근 호출부터 복귀)와 맞지 않는다.
트리는 계층 관계를 나타내는 비선형 구조로, 복귀주소를 호출의 역순으로 꺼내는 용도의 구조가 아니다.
그래프는 노드 간 임의의 연결 관계를 나타내는 비선형 구조로, 복귀주소를 호출의 역순으로 꺼내는 용도의 구조가 아니다.

프로세스들이 서로 상대가 점유한 자원을 기다리며 더 진행하지 못하는 상황은 교착상태(Deadlock)이다.
각 프로세스가 자원을 점유한 채 다른 프로세스가 점유한 자원을 요청하면 서로 무한정 대기하여 상태를 바꿀 수 없다.
나머지 보기는 다른 현상을 가리킨다.
한계 버퍼 문제는 유한한 버퍼를 두고 생산자와 소비자가 동기화하는 문제이다.
페이지 부재상태는 필요한 페이지가 주기억장치에 없어 보조기억장치에서 적재해야 하는 상태이다.
스레싱은 페이지 교체가 과도하게 일어나 실제 처리보다 페이지 입출력에 시간을 더 쓰는 현상이다.

컴파일러 언어에 대한 설명으로 틀린 것은 기계중심의 언어라는 서술이다.
컴파일러 언어는 사람이 이해하기 쉬운 문제중심의 고급언어이며, 특정 기계의 명령 체계에 묶인 기계중심 언어는 기계어·어셈블리어이다.
나머지 보기는 컴파일러 언어에 대한 옳은 설명이다.
문제중심의 고급언어라는 설명은 컴파일러 언어의 성격과 같다.
프로그램 작성과 수정이 용이하다는 설명은 고급언어가 기계어보다 읽고 고치기 쉬운 점과 같다.
컴퓨터 기종에 관계없이 공통 사용한다는 설명은 기종별 컴파일러를 통해 같은 소스를 쓸 수 있는 고급언어의 특성과 같다.

옳은 처리 순서는 ⓐ → ⓔ → ⓓ → ⓑ → ⓒ → ⓕ 이다.
지문 항목은 ⓐ 주변장치로부터 인터럽트 요구가 들어옴, ⓑ PC 내용을 스택에서 꺼냄, ⓒ 본 프로그램으로 복귀, ⓓ 인터럽트 서비스 루틴의 시작 번지로 점프해서 프로그램 수행, ⓔ PC 내용을 스택에 저장, ⓕ 중단했던 원래의 프로그램 번지로부터 수행이다. 인터럽트 요구(ⓐ)가 오면 돌아올 주소인 PC 를 스택에 먼저 저장(ⓔ)하고 서비스 루틴을 수행(ⓓ)한 뒤, 스택에서 PC 를 꺼내(ⓑ) 본 프로그램으로 복귀(ⓒ)해 중단 지점부터 이어서 수행(ⓕ)한다.
ⓐ → ⓓ → ⓑ → ⓒ → ⓕ → ⓔ 는 틀리다. PC 를 저장하지 않고 서비스 루틴으로 점프하면 돌아올 주소를 잃는다.
ⓔ → ⓐ → ⓓ → ⓑ → ⓒ → ⓕ 는 틀리다. PC 저장은 인터럽트 요구를 받은 뒤 그 시점의 주소를 보존하는 동작이므로 요구보다 앞설 수 없다.
ⓔ → ⓐ → ⓑ → ⓓ → ⓒ → ⓕ 는 틀리다. PC 저장이 요구보다 앞서고, 서비스 루틴 수행 전에 PC 를 스택에서 꺼내 버린다.

방송을 양호하게 수신할 수 있는 구역으로서 전계강도가 고시 기준 이상인 구역은 방송구역이다.
전파법령은 이 정의를 방송구역이라는 용어에 붙이고 있으며, 수신 품질을 전계강도 기준으로 정한 구역이라는 점이 핵심이다.
나머지 명칭은 법령이 이 정의에 붙인 용어가 아니다.
양청구역은 이 정의에 대응하는 법정 용어가 아니다.
양호구역은 정의 문구의 "양호하게 수신"을 딴 표현일 뿐 법정 용어가 아니다.
실제구역은 이 정의에 대응하는 법정 용어가 아니다.

전파법에서 지상파 방송업무는 공중이 직접 수신하도록 할 목적으로 지상의 송신설비를 이용하여 송신하는 무선통신업무이다.
방송업무의 핵심은 공중의 직접 수신을 목적으로 한다는 점이고, 지상파는 송신설비가 지상에 있다는 점으로 위성방송과 구분된다.
나머지 보기는 정의와 다르다.
일정한 고정 지점 간의 무선통신업무는 불특정 공중을 대상으로 하는 방송업무가 아니라 고정업무의 성격이다.
공중이 간접 수신하도록 한다는 내용은 공중이 직접 수신하도록 할 목적이라는 방송업무의 정의와 다르다.
지상의 수신설비를 이용하여 송신한다는 내용은 송신은 송신설비로 하는 것이므로 성립하지 않는다.

중계유선방송사업을 할 수 있는 자는 재정 및 기술적 능력이 있는 자이다.
방송법은 중계유선방송사업을 할 수 없는 결격사유를 열거하며, 재정 및 기술적 능력을 갖춘 것은 결격사유에 해당하지 않는다.
나머지 보기는 모두 결격사유에 해당하여 사업을 할 수 없다.
외국인 또는 외국의 정부나 단체는 결격사유에 해당한다.
미성년자 또는 한정치산자는 결격사유에 해당한다.
파산선고를 받은 자로서 복권되지 아니한 자는 결격사유에 해당한다.

유선방송국 설비 중 입력신호 에너지를 2 이상으로 균등하게 나누는 장치는 분배기이다.
분배기는 입력을 같은 크기로 분할하여 여러 출력으로 내보내는 장치이다.
나머지 보기는 기능이 다르다.
증폭기는 상·하향 전송 중 생기는 손실을 보상하는 장치이다.
보호기는 이상 전류·전압의 유입을 제한하거나 차단하는 장치이다.
분기기는 간선 입력을 분기선으로 불균등하게 나누는 장치이다.

종합유선방송국의 방송 채널별 주파수 대역폭은 6MHz이다.
유선방송국설비 기술기준은 종합유선방송의 채널당 주파수대역폭을 6MHz로 정하고 있으며, 이는 국내 TV 채널 폭과 같다.
나머지 값은 규정된 채널 대역폭과 다르다.
4.2MHz는 규정된 채널 대역폭인 6MHz와 다르다.
4.75MHz는 규정된 채널 대역폭인 6MHz와 다르다.
6.25MHz는 규정된 채널 대역폭인 6MHz와 다르다.

종합유선방송국 진폭변조기의 출력 특성임피던스는 75Ω(불평형)이다.
기술기준은 진폭변조기의 영상 입력과 출력을 75Ω 불평형으로 규정하며, 음성 입력은 600Ω 계열이다.
나머지 값은 출력 규정값과 다르다.
30Ω은 진폭변조기 출력 규정값인 75Ω과 다르다.
50Ω은 진폭변조기 출력 규정값인 75Ω과 다르다.
600Ω은 음성 신호 입력에 쓰는 값으로 진폭변조기 출력 규정값인 75Ω과 다르다.

주 전송장치의 전송방식 지정·변경 사유로 보기 어려운 것은 주 전송장치의 전송방식을 부호화 변조방식으로 변경할 경우이다.
전송방식은 기술 발전, 방송구역의 규모·형태, 설비 간 호환성 확보가 필요할 때 지정하거나 변경하며, 특정 변조방식으로 바꾸는 것 자체는 그런 사유로 열거되지 않는다.
나머지 보기는 지정·변경이 가능한 사유이다.
기술의 발전에 따라 전송방식을 변경할 필요가 있는 경우는 지정·변경 사유에 해당한다.
방송구역의 규모 또는 형태에 따라 특정 전송방식의 사용이 필요한 경우는 지정·변경 사유에 해당한다.
전송선로설비와 주 전송장치의 호환성을 확보하기 위해 필요한 경우는 지정·변경 사유에 해당한다.

장치함의 설치 위치가 아닌 곳은 맨홀 및 핸드홀의 인입관로 상단 지점이다.
장치함은 종합유선방송 인입선로와 옥내전송선로의 최초 접속점, 공동시청 안테나의 최초 수신개소, 케이블의 분배·분기·접속 지점에 두고 계단·복도 같은 실내 공용부분에 설치한다. 옥외 관로의 맨홀·핸드홀은 설치 위치가 아니다.
나머지 보기는 장치함을 설치하는 위치이다.
인입용 종합유선방송 전송선로설비와 옥내전송선로설비가 최초로 접속되는 점은 설치 위치이다.
텔레비전 공동시청 안테나 시설의 최초 수신개소는 설치 위치이다.
케이블의 분배·분기 또는 접속을 위하여 필요한 곳은 설치 위치이다.

종합유선방송 구내전송선로설비에서 동축케이블의 임피던스는 75Ω이다.
구내 방송 설비의 직렬단자·분배기·분기기가 모두 75Ω 계통으로 규정되어 있어, 이를 잇는 동축케이블도 75Ω 불평형을 쓴다.
나머지 값은 규정값과 다르다.
50Ω은 무선 송신 계통 RF 동축케이블에 쓰는 값으로 구내 방송용 75Ω과 다르다.
300Ω은 평행 2선식 급전선의 임피던스로 구내 동축케이블의 75Ω과 다르다.
600Ω은 오디오 신호 계통에 쓰는 값으로 동축케이블의 규정값인 75Ω과 다르다.
