[정보통신기사 필기] 20년 3회차 기출문제 정답·해설 페이지

전압변동률은 $\text{전압변동률}=\frac{\text{무부하전압}-\text{부하전압}}{\text{부하전압}}\times 100\%$ 공식으로 구한다. 무부하전압 250[V], 부하전압 220[V]을 대입하면 $\frac{250-220}{220}\times 100\%=\frac{30}{220}\times 100\%=13.636...\%$이므로 약 13.6[%]이다.

중간탭 변압기를 쓴 양파(전파) 정류회로이므로 각 다이오드에 걸리는 최대 역전압은 2차 권선 전체의 첨두값과 같고, 이 값이 10[V]를 넘지 않으려면 권선비는 10 : 1이어야 한다.
그림에서 2차측은 가운데 탭이 접지되어 있고, 위쪽 권선 끝에 D1, 아래쪽 권선 끝에 D2가 각각 애노드를 향하도록 연결되어 부하 RL=1[kΩ]에서 합쳐진다. 한쪽 다이오드가 도통하는 동안 차단된 다이오드에는 자기 쪽 반권선 전압에 도통 중인 반권선 전압이 더해져 걸린다.
즉 $\mathrm{PIV}=2V_m=V_{2,\text{전체}}$ 이고, 2차 전체 첨두값은 $100\times\dfrac{m}{n}\,[\mathrm{V}]$ 이다.
조건을 세우면 $100\times\dfrac{m}{n}\le 10$ 이므로 $\dfrac{m}{n}\le\dfrac{1}{10}$.
따라서 조건을 만족하는 경계값인 n : m = 10 : 1이 답이다. 1 : 10이나 1 : 20처럼 2차 전압을 키우면 PIV가 10[V]를 훌쩍 넘어 다이오드가 파괴되고, 20 : 1은 PIV가 5[V]로 여유는 있으나 출력을 더 낮추는 쪽이라 한계 권선비가 아니다.

부하전압은 제너전압에 내부저항에 의한 전압강하를 더해 구한다.
$V_L = V_Z + I_Z R_Z$
$V_L = 10\,\mathrm{V} + (20\times10^{-3}\,\mathrm{A})\times 8.5\,\Omega = 10\,\mathrm{V} + 0.17\,\mathrm{V} = 10.17\,\mathrm{V}$
따라서 부하전압은 10.17[V]이다.

증폭기는 입력 신호의 파형 형태를 그대로 유지하면서 크기만 확대하여 출력단에 복사하는 회로이므로, 신호변화 형상이 출력단에 확대되어 복사된다는 설명이 옳다.
교류를 직류로 바꾸는 정류·평활 관련 설명들은 증폭기가 아니라 정류회로에 대한 설명이다.

부궤환(negative feedback)을 걸면 이득은 오히려 감소하므로, 이득 증가는 부궤환 증폭회로의 특징이 아니다.
대신 부궤환은 비직선 일그러짐 감소, 잡음 감소, 안정도 향상 등의 효과를 준다 — 이득을 희생하는 대가로 얻는 특성들이다.

Q2의 이미터에서 Q1의 베이스로 되돌아오는 Rf에 의한 전류-병렬 부궤환 증폭기인데, 이득 안정화에 관여하는 소자는 RE·Rf·RS와 출력단 부하 RC2이므로 초단 부하인 RC1까지 안정화 대상으로 든 서술이 틀렸다.
회로를 따라가면 입력 VS가 RS와 결합 커패시터 C를 거쳐 R1·R2로 바이어스된 Q1의 베이스로 들어가고, Q1의 컬렉터 부하 RC1이 Q2의 베이스를 구동하며, 출력 V0는 Q2의 컬렉터 부하 RC2에서 얻어진다. 궤환저항 Rf는 RE가 접지로 내려가는 Q2의 이미터 노드와 Q1의 베이스를 잇는다.
출력측에서 전류를 검출해 입력측에 전류로 병렬 합성하는 구조이므로 입력임피던스는 낮아지고 출력임피던스는 높아지며, 궤환율은 이미터 노드의 전류 분배로 정해져 $\beta\simeq-\dfrac{R_E}{R_f}$ 가 된다.
루프이득이 충분하면 전체 이득은 $\dfrac{V_0}{V_S}\simeq\dfrac{R_{C2}}{R_S}\cdot\dfrac{R_f}{R_E}$ 형태로 궤환망과 입·출력단 저항만으로 결정되고 RC1은 식에 들어오지 않는다. 초단 부하까지 이득 결정 요소로 묶은 것이 오류다.

이상적인 연산증폭기는 출력 임피던스가 0이어야 하므로, 출력 임피던스가 무한대라는 설명은 옳지 않다.
반대로 입력 임피던스는 무한대, 전압증폭도와 주파수 대역폭도 무한대인 것이 이상적 연산증폭기의 조건이다.

정궤환 발진회로에서 루프이득 βA가 1보다 크면 출력 진폭이 계속 커지다가 전원전압 한계에 도달해 파형의 진폭에 클리핑이 발생한다.
βA=1이면 진폭이 일정한 지속 발진이 되고, βA가 1보다 작으면 진동이 점차 감쇠하여 사라진다.

온도 특성이 좋고 전원·부하 변동에 안정적인 주파수를 얻기 위해 널리 쓰이는 발진회로는 수정 발진회로이다.
수정(크리스탈)의 압전 특성에 의한 고유 공진 주파수를 이용하기 때문에 온도나 전원 변동에 대한 주파수 안정도가 RC나 LC 발진회로보다 훨씬 우수하다. 빈 브리지형·이상형 발진회로는 모두 RC 발진회로 계열로 주파수 안정도가 이에 미치지 못한다.

RC발진회로는 콘덴서와 저항만으로 궤환회로를 구성하여 발진을 일으키는 회로이다.
압전기 효과를 이용하는 것은 수정 발진회로이고, 콜피츠·하틀리 발진회로는 인덕터와 커패시터를 이용하는 LC 발진회로에 속한다. 또한 발진은 정궤환으로 이루어지며, 부궤환은 발진을 억제하는 방향으로 작용한다.

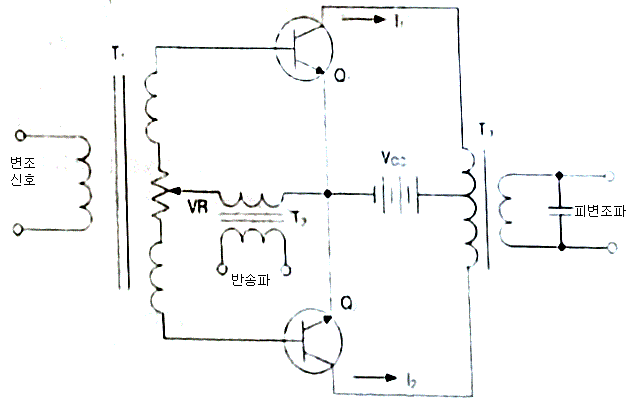

변조신호와 반송파가 서로 다른 경로로 들어가고 두 트랜지스터의 출력 전류 I1, I2가 출력 변성기에서 서로 반대 방향으로 합쳐지는 트랜지스터 평형 변조회로이다.
그림에서 변조신호는 입력 변성기의 2차 권선 양끝을 통해 두 트랜지스터의 베이스에 서로 역위상으로 가해지고, 반송파는 반송파용 변성기를 거쳐 두 소자가 공유하는 이미터 노드에 동위상으로 주입된다. 입력 변성기 2차 권선 중간에 놓인 가변저항 VR은 두 소자의 특성 불평형을 미세 조정하는 평형 조정용 부품이다.
그 결과 출력 변성기에서 동위상 성분인 반송파는 서로 상쇄되고 상·하 측파대만 남아 반송파 억압 양측파대(DSB-SC) 출력이 얻어진다. 링 변조기와 함께 SSB 송신기의 앞단에 쓰이는 회로다.
베이스·에미터·컬렉터 변조회로는 모두 트랜지스터 한 개의 해당 전극에 변조신호를 겹쳐 넣어 반송파가 그대로 실려 나가는 보통의 AM을 만드는 방식이므로, 두 소자를 대칭으로 놓고 평형 조정용 VR을 둔 이 구조와는 다르다.

주파수 변별(판별)회로는 FM 신호를 복조하는 기본 회로일 뿐, S/N비를 높이기 위한 별도의 개선 기법은 아니다.
주파수 편이를 늘려 대역폭을 크게 하면 복조 후 S/N비가 향상된다.
변조지수를 크게 하는 것도 같은 원리로 S/N비를 개선한다.
송신 측 프리엠퍼시스와 수신 측 디엠퍼시스를 함께 사용하면 고역의 잡음 성분을 줄여 S/N비를 개선한다.

진폭변조의 변조도는 신호파 진폭을 반송파 진폭으로 나눈 비율로 구한다.
$m = \dfrac{V_s}{V_c}\times 100\% = \dfrac{70}{100}\times 100\% = 70\%$
따라서 변조도는 70[%]이다.

양자화 스텝수를 감소시키면 오히려 양자화 잡음이 커지므로, 이는 양자화 잡음 경감 대책이 될 수 없다.
압신기 사용, 양자화 비트수 증가, 비선형(로그) 양자화는 모두 양자화 간격을 세밀하게 하거나 신호 크기에 따라 적응시켜 양자화 잡음을 줄이는 방법이다.

펄스파에서 낮은 주파수 성분이나 직류분이 차단되는 특성으로 인해 펄스의 하강 부분(뒷부분)이 원래 기준선보다 낮아지는 현상을 세그(Sag)라고 한다. 링킹은 급격한 변화 후 나타나는 진동, 언더슈트와 오버슈트는 과도 응답 시 목표값을 넘거나 못 미치는 현상으로 세그와는 다른 개념이다.

다이오드가 캐소드를 전지 쪽으로 향하고 그 전지 V가 다이오드를 역바이어스시키는 방향으로 직렬로 들어 있으므로, 입력이 −V보다 더 내려갈 때만 도통해 양(＋)의 반주기는 모두 잘리고 음(−)의 반주기만 V만큼 얕아진 채 나타난다.
회로는 vin → 전지 V(＋극이 다이오드 쪽) → 다이오드(캐소드가 전지 쪽, 애노드가 출력 쪽) → 출력 노드 → R → 접지로 이어진 직렬형 클리퍼다.
다이오드가 도통하려면 애노드(출력측) 전위가 캐소드 전위 $v_{in}+V$ 보다 높아야 하는데 출력측은 R을 통해 접지되어 있으므로, 도통 조건은 $v_{in}+V<0$ 즉 $v_{in}<-V$ 이다.
도통 시 $v_{out}=v_{in}+V$, 차단 시 $v_{out}=0$.
따라서 정현파를 넣으면 ＋반주기 전 구간과 −V에 못 미치는 구간은 0이고, 입력이 −V 아래로 내려가는 동안만 진폭이 V만큼 줄어든 음의 파형이 나타난다. 양의 반주기가 그대로 통과하는 파형이나 음의 반주기가 진폭 감소 없이 전부 나오는 파형은 이 극성 배치에서는 만들어지지 않는다.

세 입력 A, B, C가 각각 다이오드의 애노드에 연결되고 캐소드가 한 점에 모여 저항 R을 통해 접지되며 그 점이 출력 X이므로, 입력 중 하나라도 High이면 출력이 High가 되는 OR 게이트이다.
그림에서 다이오드의 삼각형(애노드)은 입력 쪽, 막대(캐소드)는 공통 출력 노드 쪽을 향하고, 전류는 입력 → 다이오드 → R → 접지 방향으로만 흐를 수 있다.
동작을 정리하면 A=B=C=Low일 때는 모든 다이오드가 차단되어 R에 전류가 없으므로 $X=0$이고, 하나라도 High이면 그 경로가 도통해 R 양단에 전압이 생겨 $X=1$이 된다. 부울식으로는 $X=A+B+C$.
NAND·NOR처럼 출력이 반전되려면 트랜지스터 같은 반전 소자가 있어야 하는데 이 회로에는 없고, 다이오드 AND 회로는 반대로 캐소드가 입력 쪽을 향하고 저항이 접지가 아니라 ＋전원에 물린다는 점에서 구분된다.

T형 플립플롭 1개는 입력 주파수를 1/2로 나누므로, n개를 종속 접속하면 출력 주파수는 입력 주파수를 $2^n$으로 나눈 값이 된다.
$f_{out} = \dfrac{512\,\mathrm{kHz}}{2^7} = \dfrac{512}{128}\,\mathrm{kHz} = 4\,\mathrm{kHz}$
따라서 출력 주파수는 4[kHz]이다.

비동기식 5진 카운터는 $2^n \ge 5$를 만족하는 최소 $n$, 즉 3개의 플립플롭이 필요하다.
플립플롭 2개로는 $2^2=4$가지 상태만 표현할 수 있어 5가지 상태를 셀 수 없고, 3개면 $2^3=8$가지 상태 중 5개만 사용하도록 구성할 수 있다.

0과 1의 조합으로 부호화를 수행하며 $2^n$개의 입력선과 $n$개의 출력선으로 구성되는 조합논리회로는 인코더(Encoder)이다.
디코더는 반대로 n개의 입력을 받아 $2^n$개의 출력 중 하나를 선택하는 회로이고, MUX·DEMUX는 여러 입출력 중 하나를 선택적으로 연결하는 회로다.

국가가 2020년 구축완료를 목표로 추진한 국가재난 안전통신망은 PS-LTE이다.
Wibro는 이동형 무선인터넷 기술, LTE-R은 철도 전용 통신망 기술로 각각 다른 목적의 통신망을 가리키며, 국가재난안전통신망과는 별개의 개념이다.

회선교환 방식은 데이터그램 방식에 비해 네트워크 효율성이 떨어진다는 점에서, 효율성이 좋다는 설명은 회선교환의 특징이 아니다.
회선교환은 연결 설정 단계에서 대역폭 등 자원을 미리 할당해 두므로, 실제 데이터가 없는 구간에도 회선이 점유되어 자원 이용 효율이 낮다.
연결 설정 단계의 자원 할당, 연결 설정-데이터 전송-연결 해제의 세 단계, 전화망에서 주로 사용된다는 점은 모두 회선교환 방식의 실제 특징이다.

통신 프로토콜의 기능으로 통상 열거되는 것은 주소설정, 순서제어, 단편화·재조립, 캡슐화, 연결제어, 흐름제어, 오류제어, 동기화, 다중화 등이다. 전송제어는 이 기능 목록에 들어가는 항목이 아니라 데이터 전송 절차 전반을 가리키는 포괄적인 용어이므로 나머지와 성격이 다르다.
오류제어는 전송 중 발생한 오류의 검출·정정을, 흐름제어는 송수신 속도 차이의 조절을, 연결제어는 연결의 설정·유지·해제를 담당하는 프로토콜 고유의 기능이다.

OSI 참조모델에서 네트워크 상의 응용프로그램, 시스템운영 및 관리 프로그램, 단말기 동작 관련 프로그램의 운영 기능을 제공하는 요소는 응용개체(Application Entity)이다.
전송미디어는 물리적 전송매체를, 연결은 개체 간의 논리적 통신경로를, 개방형 시스템은 OSI 규격을 따르는 시스템 전체를 가리키는 개념으로 응용 기능 제공 요소와는 구분된다.

OSI 7계층 중 응용 사이의 연결을 설정·관리·해제하는 통신제어 구조를 제공하는 계층은 세션계층이다.
물리계층은 비트 전송, 전송계층은 종단 간 신뢰성 있는 데이터 전달, 표현계층은 데이터 형식 변환을 담당하여 세션 연결 관리와는 역할이 다르다.

미국의 국가 표준을 제정하고 ISO 등 국제 표준화 활동에서 미국을 대표하는 기관은 ANSI(미국 국립표준협회)이다.
DIN은 독일, BSI는 영국의 표준기관이며, EIA는 미국의 전자산업 관련 단체이지만 국가를 대표하는 표준 제정기관은 아니다.

호량(Erlang)은 호 수와 평균 통화시간의 곱을 기준시간으로 나누어 구한다.
$A = \dfrac{N \times T}{60\,\mathrm{min}} = \dfrac{120 \times 3\,\mathrm{min}}{60\,\mathrm{min}} = 6$
따라서 이 회선의 호량은 6[Erl]이다.

베이스밴드 전송은 디지털 신호를 변조 없이 그대로 전송하는 방식으로, 아날로그 신호 전송이나 원거리 전송에는 적합하지 않다.
가격이 저렴하고 설치·유지가 단순하며 전파지연이 짧은 것은 베이스밴드 전송의 특징이지만, 원거리·아날로그 전송은 오히려 브로드밴드 전송의 특징이다.

이더넷 프레임에서 목적지 주소와 출발지 주소는 각각 48비트(6바이트)씩이므로, 두 필드의 합은 $48 + 48 = 96$비트가 된다.
따라서 목적지 주소크기와 출발지 주소크기의 합은 96[bits]이다.

디지털 정보를 디지털 신호로 바꾸는 것이 베이스밴드(기저대역) 전송, 아날로그 정보를 디지털 신호로 바꾸는 것이 펄스 부호 변조(PCM), 디지털 정보를 아날로그 신호에 실어 보내는 것이 브로드밴드 대역전송, 아날로그 정보를 아날로그 신호로 바꾸는 것이 아날로그 변조이다.
디지털 전송은 선로에 실리는 신호가 디지털 형태인 경우다. 정보 자체가 디지털이면 NRZ·RZ·맨체스터 같은 부호형식만 정해 그대로 내보내는 베이스밴드 전송이고, 정보가 아날로그이면 표본화·양자화·부호화를 거쳐 디지털로 바꾸는 PCM이 된다.
아날로그 전송은 반송파에 실어 보내는 경우다. 디지털 정보는 ASK·FSK·PSK·QAM 같은 디지털 변조로 반송파 대역에 옮겨지므로 브로드밴드 대역전송이 되고, 아날로그 정보는 AM·FM·PM 같은 아날로그 변조가 된다.
따라서 정보의 형태가 아니라 최종 신호의 형태로 전송형태가 갈리고, 각 칸의 조합은 한 가지로만 대응된다.

동일한 기지국 내에서 섹터 간 전파가 겹치는 지역에서 통화가 전환되는 핸드오프는 소프터 핸드오프라 한다.
소프트 핸드오프는 서로 다른 기지국 사이의 전환을 의미하고, 하드 핸드오프는 주파수나 채널이 바뀌면서 순간적으로 통화가 끊어지는 방식으로 섹터 간 전환과는 구분된다.

정지위성은 이론상 지구 적도 상공에 3개를 등간격으로 배치하면 극지방 일부를 제외한 지구 대부분의 지역을 통신 권역으로 커버할 수 있다.
정지궤도 위성 1개의 서비스 범위가 지구 표면의 약 3분의 1에 이르기 때문에, 3개를 배치하면 상호 중첩을 포함해 전 지구를 거의 다 포괄할 수 있는 것이다.

RFID 리더의 아날로그/RF부는 태그를 활성화하는 고주파 전력 생성, 태그로 보낼 데이터의 변조, 태그에서 받은 신호의 복조 등 물리적 신호 처리를 담당한다.
이와 달리 태그와 통신하기 위한 프로토콜 절차나 명령 처리는 제어부의 역할에 가까우므로, 태그와의 통신 자체를 아날로그/RF부의 기능으로 보기는 어렵다.

지능형교통체계(ITS)의 법령상 정의에서 앞 괄호에는 전자ㆍ제어 및 통신, 뒤 괄호에는 과학화, 자동화가 들어간다.
앞 괄호는 무선·유선처럼 전송매체를 나누는 말이 아니라, 교통수단과 교통시설에 접목되는 기술 분야를 드는 자리다. 그래서 전자ㆍ제어 및 통신이라는 세 기술 영역이 열거된다.
뒤 괄호는 교통체계의 운영 및 관리를 사람의 판단·수작업에서 계측과 전산으로 옮긴다는 뜻이므로 과학화·자동화가 되고, 정의 문장에 지능화라는 표현은 쓰이지 않는다.
옛 회차 문항이므로 출제 당시 시행되던 법령 조문을 기준으로 판단한다.

정보통신 시스템 설계는 조사분석 → 계획설계 → 기본설계 → 실시설계 순서로 진행되며, 가장 나중에 수행하는 단계는 실시설계이다.
조사분석과 계획설계에서 요구사항과 개념을 정리하고 기본설계에서 시스템의 기본 구조와 사양을 확정한 뒤, 실시설계 단계에서 실제 시공·구현에 필요한 상세 도면과 규격을 완성한다.

소프트웨어 프로그래밍, 하드웨어 구입, 시스템 설치 등이 이루어지는 단계는 시스템 구현 단계이다.
설계 단계에서 확정된 사양을 바탕으로 실제 프로그램을 작성하고 장비를 도입·설치하는 과정이 구현 단계에 해당하며, 이후 시험 단계에서 동작을 검증하고 유지보수 단계에서 운영 중 발생하는 문제를 관리한다.

인가된 사용자만 수정할 수 있고 전송 도중 내용이 바뀌지 않아야 한다는 요건은 무결성(Integrity)이다.
무결성은 정보가 비인가된 변경·삭제·삽입으로부터 보호되는 성질이며, 해시함수·메시지인증코드(MAC)·전자서명 등으로 보장한다. 지문이 '읽기'가 아니라 '수정'을 문제 삼는다는 점이 판별의 열쇠다.
기밀성은 인가되지 않은 사람이 내용을 열람하지 못하게 하는 요건으로, 암호화가 주된 수단이며 변경 여부와는 다른 층위다.
가용성은 필요할 때 지체 없이 사용할 수 있게 보장하는 요건으로, 서비스 거부(DoS) 공격이 위협하는 대상이다.
인증은 상대가 주장하는 그 주체가 맞는지 확인하는 요건으로, 전달된 내용이 온전한지와는 별개다.

가동률은 $\dfrac{MTBF}{MTBF+MTTR}$ 로 계산하며, 그 값은 약 0.92이다.
$\dfrac{22}{22+2} = \dfrac{22}{24} = 0.9166\cdots$
이 값을 소수점 3번째 자리에서 반올림하면 0.92가 된다.

수신자 B가 키 쌍 생성 → 공개키 공개·개인키 보관 → 송신자 A가 B의 공개키로 암호화 → B가 자신의 개인키로 복호화 순으로 진행되므로 (가)-(나)-(다)-(라)가 맞다.
공개키 암호는 수신자를 기준으로 돌아간다. 키 쌍을 만드는 주체도, 그중 공개키를 배포하는 주체도 메시지를 받을 B이며, A는 공개된 키를 가져다 쓸 뿐 자기 키 쌍을 만들 필요가 없다.
기밀성의 근거는 공개키로 잠그면 짝이 되는 개인키로만 열린다는 점이다. 개인키는 B만 갖고 있으므로 중간에서 암호문을 가로채도 복호화할 수 없다.
키는 만들어야 공개할 수 있고 공개되어야 A가 쓸 수 있으므로, 공개 단계를 암호화 뒤로 미루거나 암호화를 키 생성보다 앞세운 배열은 성립하지 않는다.

대칭키 방식에서 n명이 서로 통신하려면 $\dfrac{n(n-1)}{2}$ 개의 비밀키가 필요하며, 4명일 때 필요한 키의 수는 6개이다.
$\dfrac{4 \times 3}{2} = 6$
대칭키는 통신하는 두 사람이 같은 키를 공유해야 하므로, 참여자 수가 늘어날수록 필요한 키의 수는 두 명씩 짝지을 수 있는 조합의 수만큼 증가한다.

출력장치는 중앙처리장치(CPU)의 구성 요소가 아니라 CPU 바깥의 별도 입출력장치이다.
CPU는 연산장치와 제어장치, 그리고 레지스터를 포함한 내부기억장치로 구성되며, 출력장치는 CPU가 처리한 결과를 사람이 인식할 수 있는 형태로 내보내는 주변장치이다.

공중통신회선에 대한 발신·착신(호 설정)과 통신 종료 후의 회선 복구를 담당하는 것은 네트워크 제어장치(NCU)이다.
NCU는 다이얼링, 링 검출, 회선 점유·해제처럼 교환망 쪽 신호를 다루는 회선 접속 전용 블록으로, 자동 발착신 기능과 함께 모뎀·통신제어장치의 회선측에 놓인다. 지문이 데이터 처리가 아니라 회선을 잡고 놓는 일만 말한다는 점이 판별의 열쇠다.
전처리 장치(FEP)는 주컴퓨터 앞단에서 회선 감시·문자 조립과 분해·오류제어 등을 대신 맡아 CPU 부담을 덜어 준다.
후처리 장치(BEP)는 주컴퓨터 뒤쪽에서 파일 처리나 데이터베이스 접근 같은 후속 처리를 분담한다.
원격처리 장치(RP)는 단말이 모인 원격지에 두어 여러 단말의 회선을 집선하고 일부 처리를 수행한다.

터미널 내부의 전기적 신호레벨과 전송회선의 신호를 상호변환하는 부분은 회선 접속부이다.
회선 접속부는 단말장치와 전송회선을 물리적으로 연결하며 임피던스와 신호레벨을 맞춰주는 역할을 하고, 회선 제어부는 통신 절차와 동기를 관리하며 입출력 제어부는 데이터의 입출력을 담당한다.

비트 1은 위쪽, 비트 0은 아래쪽으로 극성이 서로 반대이면서 각 비트 구간의 앞 절반만 유지되고 뒤 절반에서 0 레벨로 되돌아오므로 Polar RZ 부호이다.
그림의 데이터열은 1 1 1 0 0이며, 앞의 세 비트는 (＋)레벨 펄스 뒤에 0 레벨이 이어지고 뒤의 두 비트는 (−)레벨 펄스 뒤에 0 레벨이 이어진다. 결과적으로 파형에는 ＋, 0, − 세 가지 레벨이 나타난다.
0[V]와 (＋)만 쓰는 것이 Unipolar인데 여기에는 (−)레벨이 있으므로 해당하지 않고, 한 비트 구간 내내 레벨을 유지하는 것이 NRZ인데 여기서는 비트 중간에 0으로 복귀하므로 NRZ도 아니다.
RZ 계열은 비트마다 천이가 생겨 타이밍(동기) 추출이 쉬운 대신, 같은 비트율에서 NRZ보다 약 2배의 대역폭을 요구한다는 특징이 있다.

XDSL은 방식에 따라 상향과 하향 전송속도가 서로 다른 비대칭형이 많으며, 송·수신 속도를 같게 한다는 설명은 옳지 않다.
ADSL과 VDSL은 대표적인 비대칭(Asymmetric) 방식으로 하향속도가 상향속도보다 훨씬 크며, HDSL이나 SDSL처럼 대칭형인 방식도 있어 XDSL 전체가 항상 속도를 같게 설계한다고 볼 수 없다. XDSL은 기존 전화회선을 이용하면서 음성보다 넓은 주파수 대역폭을 함께 사용하는 방식이라는 점, 전화국과의 거리가 가까울수록 속도가 빨라진다는 점은 옳은 설명이다.

영상통신기기 압축 성능을 평가하는 기준에는 암호화율이 포함되지 않는다.
압축 기술은 압축률과 복원된 데이터의 품질, 압축·복원에 걸리는 속도로 평가하며, 암호화율은 보안(암호화) 기술을 평가하는 항목이지 압축 성능과는 무관하다.

원고를 화소 단위로 분해하고 다시 조립하는 과정을 주사(走査, scanning)라고 한다.
주사는 팩스나 이미지 스캐너 등에서 화면을 일정한 규칙(수평·수직 방향)으로 훑어 화소 단위 신호로 바꾸거나, 수신 측에서 그 신호를 다시 화상으로 재구성하는 과정을 말한다.

300~3,400Hz 대역에서 16·24·32·40kbps ADPCM을 지원하는 표준은 G.726이다.
G.721은 32kbps 고정 속도의 ADPCM 표준이었으나, 이후 여러 전송속도를 선택적으로 지원하도록 확장한 것이 G.726이며, G.722는 광대역(7kHz) 음성 부호화 표준으로 서로 다른 규격이다.

멀티미디어 화상회의 데이터를 TCP/IP 기반의 패킷망을 통해 전송하기 위한 ITU-T 표준은 H.323이다.
H.320은 ISDN과 같은 회선교환망 기반의 화상회의 표준이고, H.323은 이를 확장하여 근거리·광대역 패킷망(LAN, 인터넷 등)에서 음성·영상·데이터를 함께 다루는 표준으로 자리잡았다.

자유공간 전송손실은 $L(\mathrm{dB}) = 20\log_{10}d_{km} + 20\log_{10}f_{GHz} + 92.45$ 로 구하며, 거리 2km·주파수 10GHz 조건에서는 약 118.52[dB]가 된다.
$20\log_{10}(2) \approx 6.02,\quad 20\log_{10}(10) = 20$
$L \approx 6.02 + 20 + 92.45 \approx 118.5[\mathrm{dB}]$
거리와 주파수가 커질수록 자유공간 손실은 로그적으로 증가하며, 위 계산 결과에 가장 가까운 값이 118.52[dB]이다.

등방성 안테나의 전계강도는 $E = \dfrac{\sqrt{30P}}{d}$ 로 구하며, 방사전력 10W·거리 2,000m 조건에서 약 8.66[mV/m]가 된다.
$E = \dfrac{\sqrt{30 \times 10}}{2000} = \dfrac{\sqrt{300}}{2000}$
$= \dfrac{17.32}{2000} \approx 0.00866[\mathrm{V/m}] = 8.66[\mathrm{mV/m}]$

지구국에서 발사된 전파가 위성을 거쳐 다시 지구국에 도달하는 왕복 전파지연은 약 240[ms]이다.
전파는 빛의 속도(약 $3 \times 10^{5}[\mathrm{km/s}]$)로 진행하므로 편도 시간은 $\dfrac{36000}{3\times10^5} = 0.12[\mathrm{s}] = 120[\mathrm{ms}]$이다.
지구국→위성→지구국의 왕복 경로이므로 편도 시간의 2배인 $120 \times 2 = 240[\mathrm{ms}]$가 이론적인 전파지연이 된다.

CDMA(IS-95A) 기지국(BTS)의 순방향 부호화 과정에는 콘볼루션 인코딩, 심볼 반복, 블록 인터리빙이 포함되지만, CRC 부가는 이 과정에 속하지 않는다.
CRC는 프레임을 구성하는 단계에서 오류검출용으로 미리 데이터에 부가되며, 이후 BTS에서 콘볼루션 부호화로 오류정정 부호를 씌우고 심볼을 반복한 뒤 블록 인터리버로 순서를 재배열하는 과정을 거친다.
따라서 CRC 부가 자체는 BTS의 채널부호화 처리 과정이 아니라 그 이전 프레임 구성 단계의 기능으로 구분된다.

PN코드는 이동통신 시스템에서 초기 동기 획득(acquisition)에 사용되므로, 초기동기를 잡는 데는 사용되지 않는다는 설명은 틀렸다.
PN코드는 균형성과 런(run) 특성을 갖는 의사잡음 부호로, 겉보기에는 무작위처럼 보이지만 일정한 규칙(생성다항식)에 따라 만들어지며, 수신측은 이 코드와의 상관(correlation) 연산으로 동기를 획득한다.

가입자가 원하는 시간에 원하는 콘텐츠를 이용할 수 있는 맞춤형 영상 서비스는 VOD(Video on Demand)이다.
VCS(Video Conference System)는 화상회의 서비스이다.
VDT(Video DialTone)는 전화망을 이용해 영상을 전송하는 서비스이다.
VR(Virtual Reality)은 가상현실을 체험하게 해주는 기술이다.
가입자의 요구에 따라 원하는 시간에 원하는 내용을 이용한다는 특징은 이들 중 VOD에만 해당한다.

지상파 DMB에 사용되는 8번 채널의 대역폭은 6[MHz]이다.
국내 지상파 DMB는 VHF 8번 채널의 6MHz 대역폭을 여러 개의 작은 블록으로 나누어 사용하는 방식으로 운용된다. (출제 당시 기준)

비디오텍스는 정보 제공자와 운용 주체가 서로 다른 경우가 일반적이므로, 정보 제공자와 운용 주체가 같다는 설명은 틀렸다.
비디오텍스는 대용량 정보를 축적해 두고 가입자가 쌍방향으로 검색·회화형으로 이용하는 화상 정보 서비스이며, 통신망을 운용하는 사업자와 콘텐츠를 만드는 정보제공자가 분리되어 있는 구조가 일반적이다. 시간적인 제한이 없다는 점과 화면 전송이 느려 별도의 인터페이스가 필요하다는 점은 비디오텍스의 특징으로 옳다.

DSU는 단극성 신호를 양극성 신호로 변환하여 전송하므로, 양극성 신호를 단극성 신호로 변환한다는 설명은 반대로 서술된 것이다.
DSU(Digital Service Unit)는 디지털 정보를 디지털 신호로 변환하는 회선종단장치로, 장거리 전송 시 직류 성분이 누적되는 것을 막기 위해 단극성 신호를 양극성(bipolar) 신호로 바꾸어 내보낸다.

MR(혼합현실)은 현실세계와 가상세계 정보를 결합하되, 현실이 주가 되며 가상 객체가 현실 공간에 배치되는 기술이다. 4번은 "가상세계와 현실정보를 결합"이라고 표현하여 순서를 역으로 기술했으므로 기술적으로 부정확하다. 1번은 현실과 가상을 融合시킨다고 올바르게 설명하고, 2번 AR은 현실에 가상 정보를 오버레이하는 기술로 정확하며, 3번 VR은 완전한 가상환경 체험으로 정확하다. 따라서 4번이 가장 부정확한 표현이다.

멀티미디어 시스템에서 여러 매체 간의 동기화는 소프트웨어·프로토콜적으로 처리할 수 있으며, 반드시 전용선을 갖추어야 하는 것은 아니다.
멀티미디어는 문자·음성·영상 등 이종 데이터를 동시에 표현하고 압축·복원 기술과 대용량 저장장치, 미디어 입출력 장치를 필요로 하지만, 매체 간의 시간 동기는 타임스탬프 등을 이용한 동기 프로토콜로 맞추는 것이 일반적이어서 별도의 전용 회선이 반드시 필요한 것은 아니다.

스텝 간격(step size)의 변화 방식에 따른 양자화 분류는 선형·비선형·적응형 양자화이며, 비예측 양자화는 이 분류에 속하지 않는다.
선형 양자화는 스텝 간격이 일정하고, 비선형 양자화는 신호 크기에 따라 간격이 달라지며, 적응형 양자화는 신호 특성에 맞춰 스텝 간격을 동적으로 조정하는 방식이다.
반면 예측·비예측의 구분은 이전 표본값을 이용해 다음 값을 예측하는지 여부에 관한 것으로, 스텝 간격에 따른 분류와는 다른 기준이다.

QAM에서 I채널과 Q채널은 서로 직교(독립적)로 동작하므로, 상호의존적으로 사용한다는 설명은 틀렸다.
QAM은 진폭편이변조(ASK)와 위상편이변조를 결합한 방식으로, 서로 90도 위상차를 갖는 두 반송파에 각각 독립적인 데이터를 실어 반송파의 진폭과 위상을 동시에 변화시켜 전송한다.

TDM(시분할 다중화)은 시간을 나누어 여러 신호를 하나의 회선에 실어 보내는 방식이므로, 주파수 대역폭을 작은 대역폭으로 나누어 사용한다는 설명은 주파수분할다중화(FDM)에 해당하는 내용이다.
TDM은 동기식과 비동기식 데이터 다중화에 모두 쓰이고 비트 삽입식·문자 삽입식 방식이 있으며, 다수의 단말이 하나의 회선을 나눠 쓰는 멀티포인트 시스템에 적합하다는 특징을 갖지만, 대역을 주파수로 나누는 것은 TDM이 아니라 FDM의 원리이다.

파장분할 다중전송(WDM) 시스템은 발광소자, 수광소자, 광분파기 등으로 구성되며, 광반사기는 WDM의 구성 요소가 아니다.
발광소자는 서로 다른 파장의 광신호를 만들어내고, 광합파기는 이를 하나의 광섬유에 합쳐 전송하며, 수신측의 광분파기는 파장별로 다시 분리해 수광소자에서 전기신호로 변환한다.

코히어런트 광전송에서 국부발진 광파와 반송(캐리어) 광파의 주파수가 같으면 호모다인, 다르면 헤테로다인 방식이므로, 주파수가 틀리면 호모다인이라는 설명은 반대로 서술된 것이다.
코히어런트 방식은 반송파의 주파수나 위상에 정보를 실어 전송하며, 광의 강약(진폭)만으로 신호를 전달하는 방식과 구분된다. 완전한 코히어런트광은 단일 파장의 단색광(monochromatic light)을 의미한다.

다중모드 광섬유(MMF)는 코어가 굵어 여러 모드가 동시에 전파하므로 모드간 간섭(모드분산)으로 전송대역이 제한되며, 고속·대용량 장거리 전송에는 단일모드 광섬유가 주로 사용되므로 이 설명은 다중모드 광섬유의 특징으로 옳지 않다.
대신 다중모드 광섬유는 코어 지름이 커서 단일모드 광섬유보다 제조와 접속이 쉬워, 상대적으로 근거리 전송에 주로 사용된다.

광섬유는 전송 손실이 매우 낮은 매체이므로, 정보 손실률이 높다는 설명은 옳지 않다.
광섬유는 낮은 손실률과 낮은 전송 에러율을 바탕으로 매우 빠른 전송속도를 낼 수 있으며, 전기신호가 아닌 빛으로 정보를 전달해 도청이 어려워 보안성도 높은 특성을 가진다.

소프트와이어(softwire)는 물리적인 유선 케이블이 아닌 무선 전송매체를 뜻하는 용어로, 제시된 보기 중에서는 지상 마이크로파 통신이 이에 해당한다.
동축케이블, 광섬유케이블, 트위스트페어케이블은 모두 물리적인 도체나 광섬유를 통해 신호를 전달하는 유선(hardwire) 매체인 반면, 지상 마이크로파 통신은 전파를 이용해 공간으로 신호를 전달하는 무선 전송 방식이다.

전파법상 전파는 인공적인 유도 없이 공간에 퍼져나가는 전자파로 정의되므로, 인공적인 유도에 의해 공간에 퍼져나가는 파라는 설명은 옳지 않다.
전자파는 파장이 짧을수록 직진성과 지향성이 강해지며, γ선·X선처럼 파장이 매우 짧은 전자파부터 적외선처럼 상대적으로 파장이 긴 전자파까지 파장 순으로 배열할 수 있고, 진공이나 물질 속을 전자장의 진동이 전파하며 에너지를 운반한다는 점은 전자파의 일반적 성질이다.

비동기식 전송은 문자를 독립적으로 전송하므로 문자와 문자 사이에 휴지(유휴) 간격이 있을 수 있다는 점이 특징이며, 휴지간격이 없다는 설명은 옳지 않다.
각 문자는 시작을 알리는 스타트 비트와 끝을 알리는 스탑 비트로 감싸져 문자 단위로 전송되고, 비교적 낮은 전송속도(약 2,000bps 이하)에서 주로 사용된다.

동선(구리선)을 사용하는 가입자 구간의 전송로에서 통화로 신호에 주로 사용하는 방식은 직류방식이다.
가입자선로에서는 루프전류의 유무나 극성 변화를 이용한 직류 신호방식으로 후크 상태나 다이얼 정보 등을 전달하며, 교류나 대역내(In-Band)·대역외(Out-of-Band) 신호방식은 주로 중계선이나 디지털 신호망에서 사용된다.

인접한 신호점 간의 신호 메시지 전송에서 흐름제어·에러제어·에러감시 기능을 수행하는 것은 SCCP가 아니라 MTP 레벨2(신호링크 기능)이므로, 이 설명은 SCCP의 특징으로 옳지 않다.
SCCP는 MTP와 결합해 망서비스부(NSP)를 이루며 MTP의 주소 기능을 보강하고, 네트워크 계층에서 연결형·비연결형의 네 가지 서비스 클래스를 제공하며 네트워크 간 신호 패킷 전송과 가상회로망에서의 패킷 전송을 지원하는 등 종단 간(end-to-end) 주소지정과 라우팅에 관여하는 계층이다.

ASK, FSK, QAM은 반송파를 이용한 아날로그 변조로 Broadband 전송에 쓰이지만, PCM은 신호를 그대로 디지털 부호로 표현하는 기저대역(Baseband) 부호화 방식이므로 Broadband 전송 방식에 속하지 않는다.
ASK·FSK·QAM은 반송파의 진폭·주파수·위상(또는 이들의 조합)을 변화시켜 원래 신호를 상위 주파수 대역으로 옮겨 전송하는 변조 방식인 반면, PCM은 아날로그 신호를 표본화·양자화·부호화하여 그대로 디지털 신호로 전송하는 기저대역 방식이다.

멀티캐스트는 특정 조건을 만족하는 스테이션 그룹에게만 데이터를 전송하는 주소지정 방식이다.
유니캐스트는 1대1 전송, 브로드캐스트는 네트워크 내 모든 노드로 전송하는 방식이며, 애니캐스트는 그룹 중 가장 가까운 하나의 노드에만 전달하는 방식이라는 점에서 그룹 전체를 대상으로 하는 멀티캐스트와 다르다.

패킷 스위칭은 데이터를 패킷 단위로 나누어 전송하며, 전송 도중 트래픽 상황에 따라 매번 다른 경로를 선택할 수 있어 고정된 전용 경로가 존재하지 않는다.
특정 경로를 미리 설정하고 그 경로로만 데이터를 보내는 방식은 회선 교환(circuit switching)의 특징이므로 패킷 스위칭에 대한 설명으로는 틀리다.
패킷은 전송 중 결합·분할이 가능하다.
데이터를 작은 패킷으로 나누어 전송한다.
경로에 따라 순서가 뒤바뀌거나 일부가 유실될 수 있다.

첫 옥텟이 128~191이면 B클래스, 192~223이면 C클래스이므로 132·130으로 시작하는 두 줄과 203으로 시작하는 줄은 모두 맞고 192로 시작하는데 B클래스라고 적은 줄만 틀리다. 따라서 ㄱ, ㄴ, ㄹ이 옳다.
클래스 경계는 A가 0~127로 네트워크 1옥텟, B가 128~191로 네트워크 2옥텟, C가 192~223으로 네트워크 3옥텟이다. 네트워크 부분은 해당 옥텟까지 그대로 두고 나머지를 0으로 채운 값, 호스트 부분은 남은 옥텟이다.
확인하면 132.12.11.4는 B클래스라 네트워크 132.12.0.0·호스트 11.4, 203.10.1.1은 C클래스라 네트워크 203.10.1.0·호스트 1, 130.11.4.1은 B클래스라 네트워크 130.11.0.0·호스트 4.1로 표와 그대로 일치한다.
반면 192.12.100.2는 첫 옥텟이 192이므로 C클래스이고 네트워크는 192.12.100.0, 호스트는 2가 되어야 한다. 이를 B클래스로 보아 192.12.0.0과 100.2로 나눈 것이 오류다.

RIP v1은 서브넷마스크 정보를 라우팅 갱신 메시지에 포함하지 않는 classful 프로토콜이라 VLSM(가변 길이 서브넷 마스크)을 지원하지 않는다.
EIGRP, OSPF, Integrated IS-IS는 모두 classless 프로토콜로 라우팅 갱신 시 서브넷마스크 정보를 함께 전달하므로 VLSM을 지원한다.

발신지에서 목적지까지의 최적 경로 설정(라우팅)은 데이터링크 계층이 아니라 네트워크 계층의 기능이다.
데이터링크 계층은 인접 노드 간 프레임 전달, 흐름제어·에러제어, 매체접근제어(MAC)를 담당하며 종단 간 경로 설정에는 관여하지 않는다.

빈칸에 들어갈 계층은 아래에서부터 ⓐ 물리 계층, ⓑ 네트워크 계층, ⓒ 전송 계층이다.
그림의 계층 상자는 위에서부터 응용 계층 → 표현 계층 → 세션 계층 → ⓒ → ⓑ → 데이터링크 계층 → ⓐ 순으로 쌓여 있다. OSI 7계층은 아래에서 위로 물리 → 데이터링크 → 네트워크 → 전송 → 세션 → 표현 → 응용이므로 빈칸을 순서대로 채우면 된다.
맨 아래 ⓐ는 데이터링크 계층 밑이므로 물리 계층, ⓑ는 데이터링크 계층 바로 위이므로 네트워크 계층, ⓒ는 네트워크 계층과 세션 계층 사이이므로 전송 계층이다.

HDLC의 전달(동작) 모드는 정상 응답 모드(NRM), 비동기 응답 모드(ARM), 비동기 균형 모드(ABM) 세 가지이며, "동기 응답 모드"라는 모드는 존재하지 않는다.
NRM은 주국-종국 구조에서 종국이 주국의 허가가 있을 때만 응답하는 방식이고, ARM은 종국이 주국의 허가 없이도 전송할 수 있는 방식이며, ABM은 모든 국이 동등한 자격으로 송수신할 수 있는 방식이다.

입출력 프로세서(IOP)는 CPU를 대신해 다수의 입출력 장치를 독립적으로 관리·제어함으로써 입출력 속도를 높이고 CPU 부담을 줄이는 장치이다.
따라서 버스를 통해 CPU와 접속되어 속도가 매우 느리다는 설명은 IOP를 두는 목적과 반대되므로 틀린 설명이다.

DMA 장치는 CPU로부터 전송할 워드 수, 입력장치의 주소, 데이터를 저장할 주기억장치의 시작 주소 등 데이터 전송에 필요한 정보를 전달받아 CPU 개입 없이 직접 기억장치에 접근한다.
DMA는 연산을 수행하지 않고 데이터를 옮기는 기능만 담당하므로 "작동할 연산(Operation) 수"와 같은 연산 관련 정보는 전달받지 않는다.

마이크로 동작이 정해진 순서대로 일어나도록 각 단계에서 필요한 레지스터·게이트를 활성화하는 것은 제어신호(Control Signal)의 역할이다.
제어장치가 클록에 맞추어 제어신호를 순차적으로 발생시켜야 명령어 인출·해독·실행에 필요한 마이크로 동작들이 정해진 순서로 수행된다.

BCD 코드는 10진수의 각 자리를 4비트 2진수로 변환하여 표현한다.
$5 \rightarrow 0101,\ 6 \rightarrow 0110,\ 7 \rightarrow 0111,\ 8 \rightarrow 1000,\ 9 \rightarrow 1001$
따라서 56789의 BCD 코드는 0101 0110 0111 1000 1001이다.

먼저 삽입된 데이터가 먼저 출력되는 FIFO(First-In First-Out) 구조는 큐(Queue)이다.
스택은 나중에 삽입된 데이터가 먼저 나오는 LIFO 구조이며, 리스트와 트리는 삽입·삭제 순서가 아니라 노드 간 연결 관계로 데이터를 관리하는 구조이다.

속도가 빠른 순서는 레지스터 → 캐쉬 → 주기억장치 → 디스크 캐쉬 → 보조기억장치, 즉 (4)-(1)-(3)-(5)-(2)이다.
기억장치는 CPU에 가까울수록 빠르고 용량이 작으며 비싸다. CPU 내부의 레지스터가 가장 빠르고, 그다음이 CPU와 주기억장치 사이의 속도 차를 메우는 캐쉬(캐시 메모리)이다.
주기억장치는 반도체 소자이므로 기계적 동작이 있는 보조기억장치(하드디스크 등)보다 훨씬 빠르다. 디스크 캐쉬는 느린 보조기억장치의 접근을 보완하려고 주기억장치 영역 일부를 빌려 쓰는 것이어서, 주기억장치보다는 느리고 보조기억장치보다는 빠른 자리에 놓인다.

분산 처리 시스템은 여러 컴퓨터가 데이터 링크로 교신하며 자원과 정보를 공유하는 시스템이지만, 접속된 모든 단말에 CPU 사용시간을 일정 간격으로 차례로 할당하는 것은 하나의 시스템 안에서 여러 사용자를 처리하는 시분할(Time-Sharing) 시스템의 특징이다.
자원 공유, 신뢰성 향상, 계산속도 증가 등은 분산 처리 시스템의 일반적인 특징에 해당한다.

쉐어웨어(Shareware)는 일반적으로 일정 기간 또는 기능에 제한을 두고 배포되며 계속 사용하려면 대가를 지불해야 하는 소프트웨어이므로, 기간·기능 제한 없이 무료로 쓴다는 설명은 틀리다.
베타버전은 상용화 전 테스트 목적으로 배포하는 버전이다.
데모버전은 기간이나 기능을 제한하여 무료로 사용하게 하는 버전이다.
테스트버전은 데모버전 이전 단계에서 오류를 찾기 위해 배포하는 버전이다.

JAVA는 JVM(Java Virtual Machine) 위에서 동작하여 운영체제에 상관없이 실행되는 플랫폼 독립적(Platform Independent) 언어이므로, "비독립적 플랫폼"이라는 설명은 JAVA의 특징과 반대된다.
범용성, 분산 자원에 대한 접근 용이성, 객체 지향적 설계는 모두 JAVA의 실제 특징에 해당한다.

프로그램 카운터(PC)의 값과 명령어의 번지부분을 더해 유효번지를 구하는 방식은 상대 주소 지정 방식(Relative Addressing Mode)이다.
즉각 주소 지정은 번지부분 자체가 데이터이고, 직접 주소 지정은 번지부분이 곧 유효번지이며, 간접 주소 지정은 번지부분이 가리키는 기억장소에 저장된 값을 다시 유효번지로 사용한다는 점에서 상대 주소 지정 방식과 구별된다.

전기공작물이나 전철시설 등이 그 주위의 방송통신설비에 정전유도·전자유도 등으로 전압이 발생되도록 하는 현상을 전력유도라 한다.
전기유도·전압유도·저가유도는 방송통신설비 기술기준에서 정의하는 용어가 아니며, 강전류 전선과 통신선 사이의 유도 장해를 지칭하는 표준 용어는 전력유도이다.

일반적인 통신관련시설의 접지저항은 10[Ω] 이하를 허용 기준으로 한다.
다만 접지저항 기준에는 설비 종류·설치 여건에 따른 예외가 규정되어 있고 개정 시점에 따라 달라질 수 있으므로, 이는 출제 당시(2020년) 방송통신설비의 기술기준을 전제로 한 값이다.

관로가 보도 및 자전거도로에 매설될 때 지면에서 관로 상단까지의 깊이는 0.6[m] 이상을 기준으로 한다.
매설 깊이 기준은 도로 종류(차도·보도 등)에 따라 다르게 규정되며, 이는 출제 당시 방송통신설비의 기술기준을 전제로 한 값이다.

영상정보처리기기 운영자가 개인영상정보를 제3자에게 제공할 수 있는 근거는 정보주체의 동의, 범죄 수사·공소의 제기 및 유지 등 법령상 필요, 특정 개인을 알아볼 수 없는 형태의 통계작성·학술연구 목적 제공 등이다.
"개인정보처리자의 동의"는 법령상 인정되는 제공 근거가 아니다. 제3자 제공의 판단 기준은 정보주체의 동의 여부이지 처리자 스스로의 동의가 아니기 때문이다.

정보통신망 관련 기술·기기의 개발을 효율적으로 추진하기 위해 관련 연구기관이 할 수 있는 활동은 연구개발, 기술협력, 기술이전 등이다.
기술판매는 연구·개발 성과를 상업적으로 거래하는 행위로, 연구기관에 부여되는 연구·협력·이전 활동의 범주에 포함되지 않는다.

괄호에 들어갈 수 없는 것은 사후관리이다.
정보통신공사업법이 정의하는 감리는 "발주자의 위탁을 받은 용역업자가 설계도서 및 관련 규정의 내용대로 시공되는지를 감독하고, 품질관리·시공관리 및 안전관리에 대한 지도 등에 관한 발주자의 권한을 대행하는 것"이다.
감리는 공사가 진행되는 동안 규정대로 시공되는지를 확인·지도하는 업무이므로, 준공 이후의 유지·보수 단계를 뜻하는 사후관리는 감리의 지도 대상으로 규정되어 있지 않다.
법령 문항은 출제 당시 기준으로 판단한다.

사용 전 검사 대상공사로 정해져 있는 것은 구내통신선로설비공사, 이동통신구내선로설비공사, 방송공동수신설비공사 등이다.
"구내전송선로설비공사"는 이러한 대상공사 목록에 해당하는 명칭이 아니므로 사용 전 검사 대상이 아니다. 다만 대상공사 목록은 정보통신공사업법 시행령 개정에 따라 달라질 수 있어 출제 당시 기준임을 전제로 한다.

전기통신사업자가 제공하는 보편적 역무에는 유선전화 서비스, 긴급통신용 전화 서비스, 장애인·저소득층 등에 대한 요금감면 서비스 등이 포함된다.
이동전화 서비스는 이러한 보편적 역무의 범위에 포함되지 않는다. 다만 보편적 역무의 구체적 범위는 전기통신사업법 시행령 개정에 따라 달라질 수 있어 출제 당시(2020년) 기준임을 전제로 한다.

정보통신공사업법에서 정한 정보통신 관련 분야에는 정보통신, 정보관리, 산업계측제어 등이 포함된다.
정보처리는 이 목록에 열거된 분야가 아니어서 정보통신 관련 분야로 인정되지 않는다. 관련 분야의 구체적 범위는 법령 개정에 따라 달라질 수 있어 출제 당시 기준임을 전제로 한다.

공사 발주자가 감리원에 대해 취할 수 있는 조치는 업무 수행 중 발견된 문제에 대한 시정지시이다.
감리원의 업무정지·감봉·철수요구와 같은 인사·신분상 조치는 발주자가 아니라 감리원을 고용한 용역업자(사용자) 또는 처분권한이 있는 행정청의 영역이므로, 발주자가 직접 취할 수 있는 조치로 보기 어렵다.
