정답

1. 안전밸브 일반구조

1) 주조품은 내,외면이 모두 매끄럽고 기공, 모래 물림, 터짐 등이 없어야 하며 단조품에는 터짐, 겹침, 제품 흠 등이 없어야 한다.

2) 기계가공면에는 흠, 다듬질 정도의 불균일 등이 없어야 한다.

3) 디스크와 디스크시트의 접촉면에는 기공 또는 그 밖의 흠이 없어야 한다.

4) 안전밸브는 함부로 압력을 조정할 수 없도록 보인할 수 있는 구조이어야 한다

5) 독성 및 가연성가스의 안전밸브는 밀폐구조이여야 한다.

6) 설정압력이 3MPa을 초과하는 증기 또는 234℃ 를 초과하는 유체에 사용하는 안전밸브는 스프링이 분출하는 유체에 직접 노출되지 않도록 해야한다.

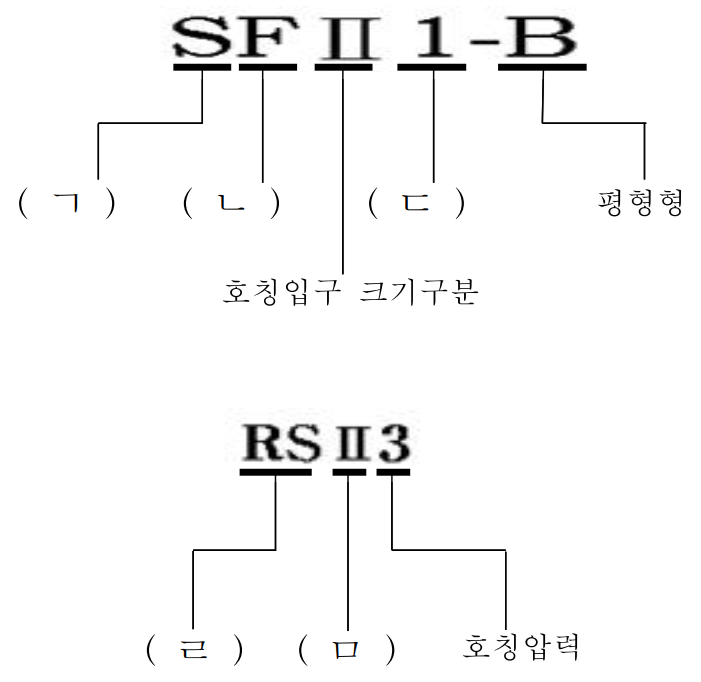

2. 안전밸브 형식표시

( ㄱ ) 요구성능

( ㄴ ) 유량제한기구

( ㄷ ) 호칭압력구분

3. 파열판 형식표시

( ㄹ ) 구조

( ㅁ ) 호칭지름

정답

1. 전자식 과부하방지장치 원리

- 스트레인 게이지를 이용한 전자감응방식으로 과부하상태 감지

2. 전기식 과부하방지장치 원리

- 권상모터의 부하변동에 따른 전류변화를 감지하여 과부하상태 감지

3. 기계식 과부하방지장치 원리

- 전기전자방식이 아닌 기계,기구학적인 방법에 의하여 과부하 상태를 감지

4. 압축 영구 줄음률 시험 기준

- 3% 이내이여야 한다

정답

1. 압력방출장치 기준

1) 압력방출장치는 법 제84조에 따른 안전인증품으로 현저한 손상, 부식, 마모가 없고, 유체의 누출이 없을 것

2) 설정압력은 설계압력 또는 최대허용 사용압력을 초과해서는 아니 되며, 작동압력은 설정압력치의 ±5% 이내이고, 봉인상태가 양호할 것

3) 표시판에 설정아벽 등의 식별이 가능해야 하며 부착이 견고할 것

2. 덮개판 및 플랜지 기준

1) 덮개판 및 플랜지에 체결되어 있는 가스켓은 손상 또는 탈락이 없을 것

2) 볼트 및 너트는 풀림이아 나사의 파손이 없고 체결상태가 적정할 것

3. 압력용기 이름판에 표시되어야 할 내용을 5가지만 쓰시오.

1) 제조자

2) 설계압력 또는 최대허용사용압력

3) 설계온도

4) 제조연도

5) 비파괴시험

6) 적용규격

정답

1. 제어장치 검사기준

1) 누름버튼은 오작동 방지를 위한 가드가 설치되어 있는 등 불시기동을 방지할 수 있는 구조일 것

2) 전원공급램프, 자동운전, 결함검출 등 작동제어의 상태를 확인할 수 있는 표시장치가 설치되어 있을 것

3) 조작버튼 및 선택스위치 등 제어장치에는 해당 기능을 명확하게 구분할 수 있도록 표시되어 있을 것

2. 주요 구조부

1) 매니퓰레이터(본체)

2) 동력공급장치

3) 제어장치

4) 본체 회전용 구동부

3. 말단장치 종류 3가지

1) 로봇이 작업하는데 필요한 그리퍼

2) 용접건

3) 스프레이건
