가스기사 필답 2022 3 해설 페이지
1번
도시가스 원료로 사용하는 석유정제 오프가스와
석유화학 오프가스의 제조공정을 각각 설명하시오
1. 석유정제 오프가스
: 원유를 상압증류, 감압증류 및 가솔린 생산을 위한 접촉개질공정 등에서 발생하는 가스를 회수한 것이다.
2. 석유화학 오프가스
: 나프타 분해에 의해 에틸렌증 제조하는 공정에서 발생하는 가스를 회수한 것이다.
2번
도시가스 배관에 실시하는 내압시험 및 기밀시험 중 ( ) 안에 알맞은 내용을 쓰시오
1. 중압 이상 배관의 내압시험은 ( ) 이상의 압력으로 실시하여 이상이 없는 것으로 한다.
2. 내압시험은 수압으로 실시하지만 중압 이하 배관, 길이 ( ) 이하로 설치되는 고압배관과 부득이한 이유로 물을 채우는 것이 부적당한 경우에는 공기나 위험성이 없는 불활성기체로 할 수 있다.
3. 기밀시험은 ( ) 또는 8.4kPa 중 높은 압력 이상으로 실시한다.
4. 기밀시험을 생략할 수 있는 가스공급시설은 최고사용압력이 ( ) 이하의 것 또는 항상 대기로 개방되어 있는 것으로 한다.
1. 최고사용압력의 1.5배
2. 50m
3. 초고사용압력의 1.1배
4. 0MPa
3번
정압기 정특성 중 오프셋(offset)에 대하여 설명하시오
유량이 변화했을 때 2차 압력과 기준압력(Ps)과의 차이
4번
가스보일러를 배기방식에 의하여 구분할 때 다음 각각에 대하여 설명하시오
1. 개방식
2. FF방식
3. FE방식
4. CF방식
1. 개방식: 실내에서 연소용 공기를 취하고, 배기가스는 실내로 방출하는 형식
2. FF방식: 강제급배기식이라 하며, 실외에서 연소용 공기를 취하고, 배기가스는 팬을 이용해서 배기통으로 직접 외기로 배출하는 형식
3. FE방식: 강제배기식이라 하며, 실내에서 연소용 공기를 취하고, 배기가스는 팬을 이용해서 배기통으로 강제적으로 실외로 배출하는 형식
4. CF방식: 자연배기식이라 하며, 실내에서 연소용 공기를 취하고, 배기가스는 자연 드래프트에 의해서 실외로 배출하는 형식
5번

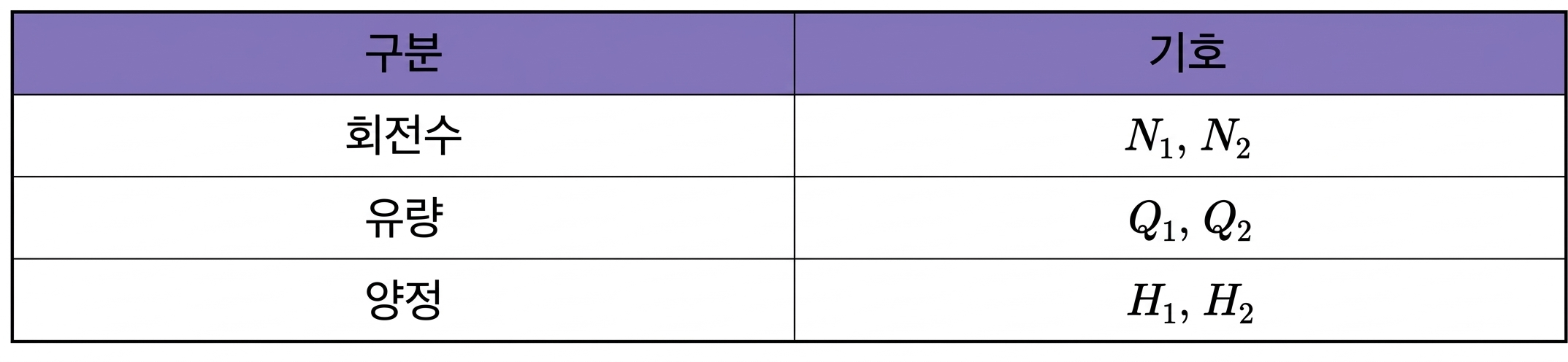

원심펌프에서 흡입관경을 D1, 토출관경을 D2라 할 때 회전수와의 관계를 아래 표와 같이 주워졌을 때 유량과 양정에 대하여 설명하시오.
(단, 기호의 아래첨자 1은 변화 전의 상태, 2는 변화 후의 상태이다.)
1. 변화된 유량(Q2)는 처음 유량(Q1)에 회전수 변화(N2/N1)에 비례한다.
2. 변화된 양정(H2)은 처음 양정(H1)에 회전수 변화(N2/N1)의 제곱에 비례한다.
6번
가스용 폴리에틸렌관(PE배관)은 온도가 40'C 이상이 되는 장소에 설치하지 않는 것이 원칙이지만 어떤 조치를 하면 온도가 40'C 이상이 되는 장소에 설치할 수 있는가?
파이프 슬리브 등을 이용하여 단열조치를 한 경우
7번
부피로 헥산 8vol%, 메탄 7vol%, 공기 85vol%로 구성된 혼합가스의 폭발범위 하한값은 얼마인가?
(단, 헥산, 메탄의 폭발범위 하한값은 각각 1.1vol%, 5.0vol% 이다.)
1.73vol%
-
8번
[보기]는 액화석유가스를 사용하는 연소기에서 발생하는 이상현상을 나타낸 것으로 2가지를 임의로 선택하여 각각 설명하시오.
[보기]
1. 선화
2. 역화
3. 블로 오프
4. 황염
1. 선화 - 가스의 유출속도가 연소속도보다 커서 불꽃이 염공에 접하여 연소하지 않고 염공을 떠나 공간에서 연소하는 현상
2. 황염 - 불꽃의 끝이 적황색으로 되어 연소하는 현상
-
역화 - 가스의 연소속도가 염공의 가스 유출속도보다 크게 됐을 때 불꽃이 버너 내부에 침입하여 노즐의 선단에서 연소하는 현상
블로 오프 - 불꽃 주변의 기류에 의하여 불꽃이 염공에서 떨어져 연소하다 꺼져버리는 현상
9번
도시가스 매설배관의 부식을 방지하는 희생양극법에 대하여 설명하시오.
지중 또는 수중에 설치된 양극(anode)금속과 배설배관(cathode)을 전선으로 연결해 양극금속과 매설배관 사이의 전지작용에 의하여 부식을 방지하는 방법
10번
가스용 연료전지 제조소에 갖추어야 할 제조설비의 ( ) 안에 알맞은 내용을 [보기]에서 찾아 쓰시오.
[보기]
* 단위셀 / * 연료개질기 / * 스택 / * 가공설비 / * 설비 및 기구
1. ( 1 ) 및 ( 2 ) 제작설비
2. ( ) 제작설비
3. 그 밖에 필요한 ( )
1-1. 단위셀 / 1-2. 스택
2. 연료개질기
3. 가공설비
11번
지진으로부터 가스설비를 보호하기 위하여 내진설계를 하여야 하는 고법 적용대상 시설에 대한 ( ) 안에 알맞은 내용을 넣으시오.
[보기]
1. 비가연성가스나 비독성가스의 경우 저장능력 ( ) 이상인 지상 저장탱크
2. 탑류로서 동체부의 높이 ( )이상인 압력용기
3. 세로 방향으로 설치한 동체의 길이가 ( ) 이상인 원통형 응축기
4. 내용적 ( ) 이상인 수액개
1. 10톤
2. 5m
3. 5m
4. 5000L
12번
고압가스 특정제조의 시설기준에서 제조설비 외면으로부터 그 제조소의 경계까지 유지하여야 하는 거리는 20m 이상으로 하는 것이 원칙이지만 20m 이상 유지하지 않아도 되는 경우 4가지를 쓰시오.
1. 하나의 안전관리체계로 운영되는 2개 이상의 제조소가 한 사업장 안에 공존하는 경우에는 30m 이상으로 한다.
2. 제조설비와 인접한 제조소의 제조설비 사이의 거리가 40m 이상 유지되고, 그 안에 다른 제조설비가 설치되지 않는 것이 보장되는 경우
3. 비가연성۰비독성가스의 제조설비인 경우
4. 비독성가스인 가연성가스의 제조설비로서 안전구역 안의 고압가스설비 가스의 단위중량인 진발열량의 수가 3.4*106 미만인 경우
-
KGS FP111 고압가스 특정제조의 시설۰기술۰검사۰감리۰정밀안전검진 기준
13번
AFV식 정압기에서 2차 압력이 상승할 때 작동상태를 설명하시오.
(20. 3회 산기 동영상문제)
2차측 압력이 상승하면 파일럿 다이어프램이 아래쪽으로 밀려 내려와 파일럿 밸브가 닫히게 된다. 그러면 1차 압력이 고무슬리브와 보디 사이에 도입되어 이 때문에 고무 슬리브 상류측과의 차압이 없어져 고무 슬리브는 수축하여 게이지에 밀착한다.
이로 인하여 고무 슬리브는 하류측에 있어서 1차 압력과 2차 압력의 차압을 받아 가스를 완전히 차단한다.
14번
액화석유가스, 도시가스 등에 부취제를 첨가하는 이유를 설명하시오
액화석유가스, 도시가스 등은 냄새가 없거나 극히 미약하여 누설되어도 사람이 인지하지 못할 가능성이 있어 폭발사고의 원인이 되기 때문에 무취제를 혼합하여 가스가 누출될 경우 사람이 이를 쉽게 감지할 수 있도록 하여 폭발사고 등을방지하기 위하여 첨가한다.
15번

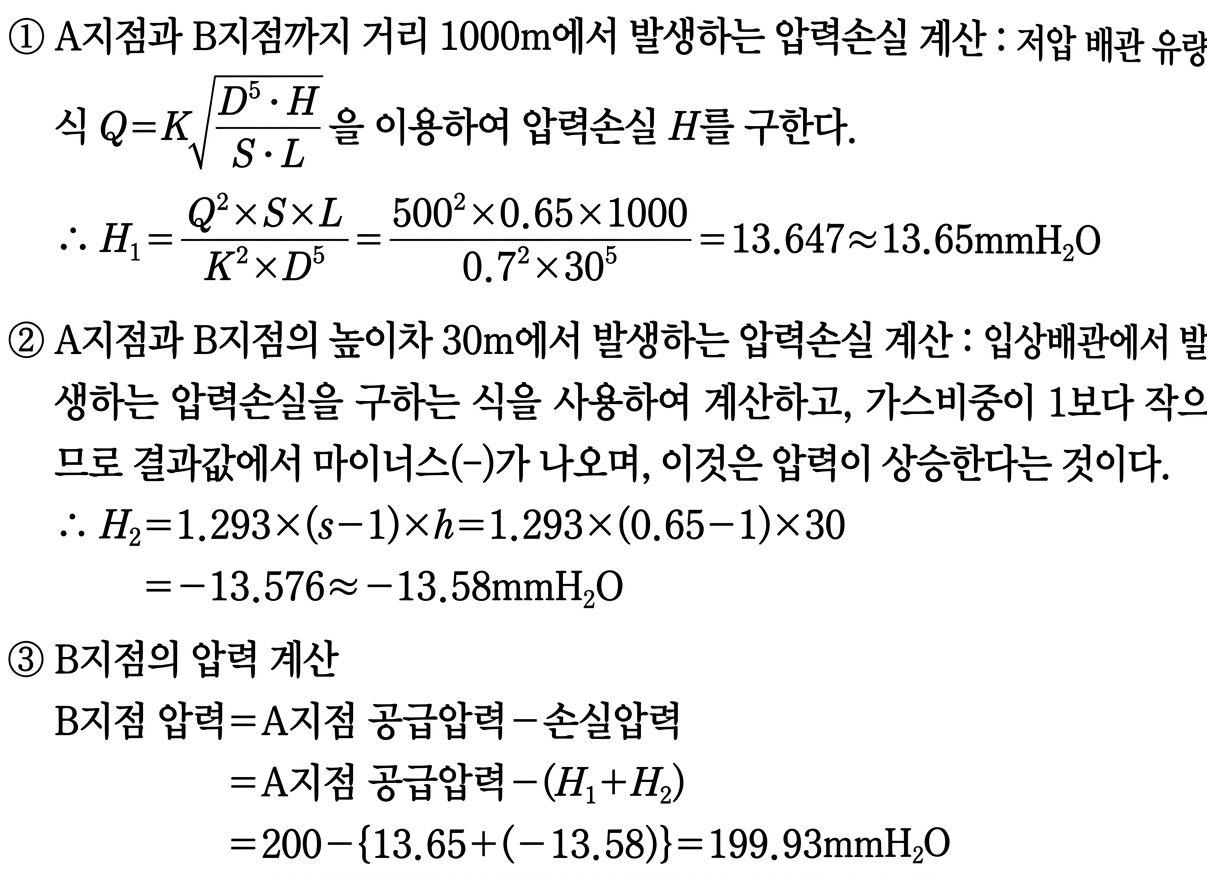

A지점에서 B지점까지 거리가 1000m인 곳에 내경 300mm인 강관으로 비중이 0.65인 도시가스를 A지점에서 압력 200mmH2O로 시간당 500m3를 공급할 때 B지점의 압력은 얼마인가?
(단, B지점은 A지점보다 30m 높은 위치에 있고, pole의 상수는 0.7이다.)
199.93mmH2O
-
