건축기사 18년 2회차 해설 페이지
건축주와 시공자가 공사실비를 확인 정산하고 정해진 보수율에 따라 시공자에게 보수를 지급하는 도급방식의 명칭을 기술하시오.
실비정산 비율보수 가산식
다음 콘크리트 줄눈에 관한 용어의 정의를 기술하시오.
(1) 콜드 조인트 :
(2) 조절줄눈 :
(3) 신축줄눈 :
(1) 콜드조인트 : 콘크리트 타설작업 중 휴식시간 등으로 경화가 완료된 콘크리트에 새로운 콘크리트를 이어서 타설할 때, 일체가 되지 않아 생기는 줄눈
(2) 조절 줄눈 : 벽과 슬래브가 외기에 접하는 부분 등 균열이 예상되는 위치에 약한 부분을 인위적으로 줄눈을 만들어 다른 부분의 균열을 억제하는 역할을 하는 줄눈
(3) 신축줄눈 : 온도변화에 따른 팽창, 수축 혹은 부동침하, 진동 등에 의해 균열이 예상되는 곳에 설치하는 줄눈
다음 입찰에 관한 용어의 정의를 기술하시오.
(1) 지명입찰 :
(2) 특명입찰 :
(3) 공개입찰 :
(1) 지명입찰 : 해당 공사에 적합하다고 인정되는 다수의 도급업자를 선정하여 입찰시키는 방식
(2) 특명입찰 : 해당 공사에 가장 적합한 1개의 도급업자와 단독으로 입찰하는 방식(수의계약)
(3) 공개입찰 : 일정한 자격을 가진 모든 업체가 입찰하는 방식
철골 공사에서 내화피복 공법 중 습식공법의 정의를 기술하고, 습식공법의 종류 2가지와 공법에 사용되는 재료를 1가지씩 기술하시오.
(1) 정의 :
(2) 공법의 종류와 재료
(1) 정의 : 화재 발생 시 내화성능을 높이기 위하여 강재 주위에 물과 함께 사용되는 재료로 피복하는 공법
(2) 공법의 종류와 재료
① 타설공법 : 콘크리트, 경량 콘크리트
② 조직공법 : 벽돌, 콘크리트 블록
③ 미장공법 : 철망 모르타르, 철망 펄라이트 모르타르
④ 뿜칠공법 : 뿜칠 모르타르, 뿜칠 플라스터
목재의 건조방법 중 인공건조법의 종류 3가지를 기술하시오.
(1)
(2)
(3)
(1) 진공법
(2) 증기법
(3) 열기법
(4) 훈연법
콘크리트 배합의 슬럼프 손실이 발생하는 원인 2가지를 기술하시오.
(1)
(2)
(1) 잉여수의 증발
(2) 배합의 운반시간이 긴 경우
(3) 타설 시간이 긴 경우
흙의 성질 중 예민비의 식을 기술하고 간략히 설명하시오.
(1) 식 :
(2) 예민비 :
(1) 식 : 이긴 시료의 강도자연시료의 강도
(2) 예민비 : 함수율의 변화가 없는 상태에서 이긴 시료의 강도에 대한 자연시료의 강도의 비로 값이 클수록 공학적 성질이 약함
섬유보강 콘크리트에 사용되는 섬유의 종류 3가지를 기술하시오.
(1)
(2)
(3)
(1) 합성섬유
(2) 강섬유
(3) 유리섬유
석공사의 진행 중 석재가 깨진 경우 석재를 붙이는데 사용되는 접착제를 기술하시오.
에폭시 접착제
조적조에서 블록 벽체의 습기 침투의 원인 4가지를 기술하시오.
(1)
(2)
(3)
(4)
(1) 재료 자체의 방수성 불량
(2) 줄눈의 불완전 시공 및 균열
(3) 물흘림, 빗물막이의 불완전 시공
(4) 개구부, 창호재 접합부의 시공 불량
일반적인 철근콘크리트 건물의 철근 조립순서를 보기에서 골라 순서대로 기술하시오.
① 기둥철근 ② 기초철근 ③ 보철근 ④ 바닥철근 ⑤ 벽철근
② → ① → ⑤ → ③ → ④
수장 공사 시 바닥 하부에서 1~1.5m의 높이까지 널을 댄 벽의 명칭을 기술하시오.
징두리 판벽
매스콘크리트의 온도균열의 방지대책을 보기에서 골라 기호로 쓰시오.
① 응결촉진제 사용 ② 중용열 시멘트 사용 ③ Pre-cooling
④ 단위시멘트량 감소 ⑤ 잔골재율 증가 ⑥ 물시멘트비 증가
②, ③, ④
다음 ( ) 안에 알맞은 수치를 기술하시오.보강콘크리트 블록조에서 공동 안에 들어가는 세로철근의 정착길이는 철근지름의 ( ① )배 이상이어야 하며, 철근의 피복두께는 ( ② )mm 이상이어야 한다.
①
②
① 40
② 20
시스템 거푸집의 종류 중 터널폼에 대한 정의를 기술하시오.
벽식 철근콘크리트구조를 시공할 때 한 구획 전체의 벽판과 바닥판을 ㄱ자형 또는 ㄷ자형의 일체로 제작하여 한 번에 설치·해체할 수 있도록 한 거푸집

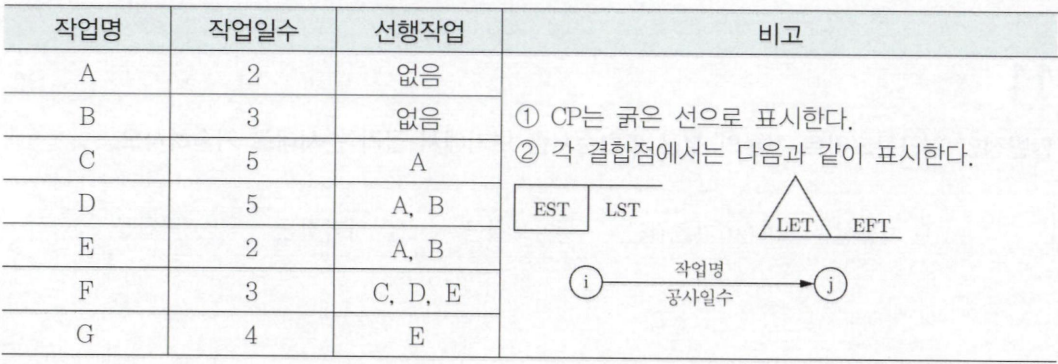

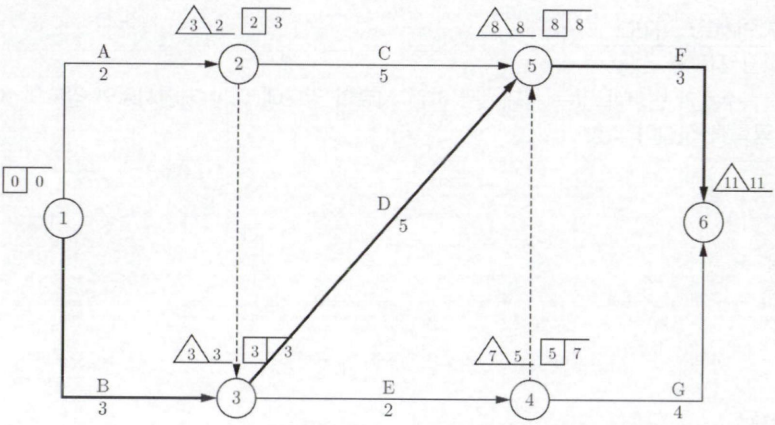

다음 데이터를 이용해 네트워크 공정표를 작성하시오.

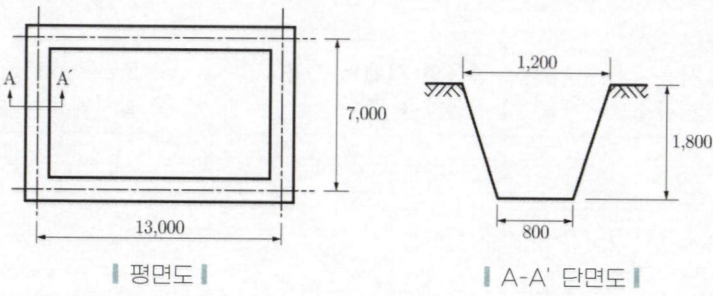

다음 그림과 같이 줄기초를 터파기할 때 주어진 조건에 따라 터파기된 흙을 6톤 트럭으로 운반할 때 트럭의 운반 대수를 계산하시오. (단, 흙의 할증은 25%이며 흙의 흐트러진 상태의 단위 중량은 1,600kg/m³이다.)평면도: 외곽 13,000 x 7,000단면도: 상부폭 1,200, 하부폭 800, 높이 1,800
(1) 터파기량 :
(2) 6톤 트럭 운반대수 :
(1) 터파기량 = 기초의 단면적 × 중심길이
=1.2+0.8/2×1.8×(13+7)×2=72m3(자연 상태)
(2) 6톤 트럭 운반대수 = 1대의 적재중량터파기량×단위중량×L
=72m3×1.6t/m3×1.25/6t=24
다음은 토공사에 사용되는 장비의 설명이다. 각 설명에 해당하는 장비명을 기술하시오.
(1) 장비가 서 있는 곳보다 높은 곳의 굴착에 사용되는 굴착 장비
(2) 지하연속벽, 케이슨 기초와 같은 연약지반의 좁은 곳의 수직 굴착(수중굴착)에 사용되는 장비
(1) 파워셔블(Power Shovel)
(2) 클램 셀(Clam Shell)
대리석 분말 또는 세라믹 분말제에 특수 혼화제를 첨가한 레디믹스트 모르타르에 물을 혼합하여 뿜칠로 1~3mm 두께로 얇게 바르는 미장공법의 명칭을 기술하시오.
수지 미장
다음과 같이 설명하는 용어를 기술하시오.
압축연단 콘크리트가 가정된 극한변형률 0.003에 도달할 때 최외단 인장철근의 순인장 변형률 εt가 0.005 이상인 단면
인장지배단면
특기 시방서에 철근의 인장강도가 240MPa 이상으로 규정되어 있다. 건설공사 현장에서 반입된 철근을 KS 규격에 따라 중앙부 지름 14mm, 표점거리 50mm로 가공하여 인장강도를 시험하였더니 37,300N, 40,570N, 38,150N에서 파괴되었다. 평균 인장강도를 구하고 합격 여부를 판정하시오.
계산과정 :
(1) 철근의 단면적 =π×(14)2/4=153.94mm2
(2) 철근의 인장강도 =P/A
① 37,300/153.94=242.30MPa
② 40,570/153.94=263.54MPa
③ 38,150/153.94=247.82MPa
(3) 평균 인장강도 =(242.30+263.54+247.82)/3=251.22MPa
(4) 판정 - 철근의 평균 인장강도(251.22MPa) > 기준강도(240MPa)
→ 합격

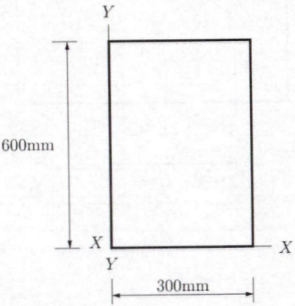

그림과 같은 단면의 단면2차모멘트의 비 IX/IY를 계산하시오.
계산과정 :
(1) 도심축이 아닌 임의의 축에 대한 단면2차모멘트 산정식 :
IX=Ix+Ay20,IY=Iy+Ax20
(2) IX=Ix+Ay20=300(600)3/12+(300)(600)(600/2)2=2.16×1010mm4
(3) IY=Iy+Ax20=600(300)3/12+(600)(300)(300/2)2=5.4×109mm4
(4) IX/IY=2.16×1010/5.4×109=4
인장이형철근의 정착길이를 다음과 같은 정밀식으로 계산할 때 α,β,γ,λ가 의미하는 것을 기술하시오.
α : 철근배치 위치계수
β : 철근 도막계수
γ : 철근 또는 철선의 크기 계수(D19 이하 : 0.8, D22 이상 : 1.0)
λ : 경량콘크리트 계수

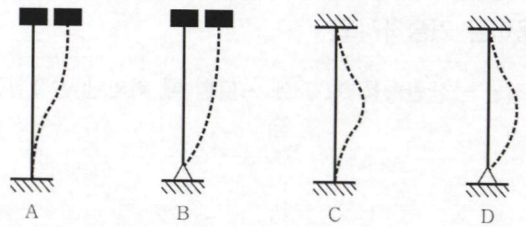

재질과 단면적 및 길이가 같은 다음 4개의 장주를 유효좌굴길이가 큰 순서대로 나열하시오.
B(2L) → A(L) → D(0.7L) → C(0.5L)

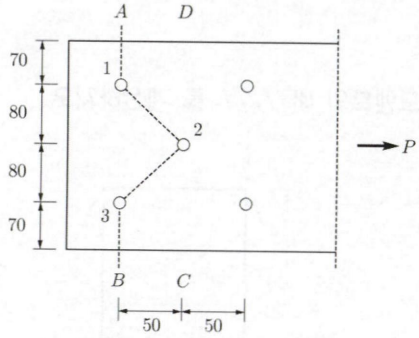

그림과 같은 인장부재의 순단면적을 계산하시오. (단, 판재의 두께는 10mm이며, 구멍 크기는 22mm이다.)게이지 라인 및 피치 정보 포함 도면 제시계산과정 :
(1) 파단선 A-1-3-B인 경우:
An=(70+80+80+70)×10−2×22×10=2,560mm2
(2) 파단선 A-1-2-3-B인 경우:
An=(300×10)−3×22×10+((50)2×10/4×80)+((50)2×10/4×80)=2,496.25mm2
최솟값 An=2,496.25mm2

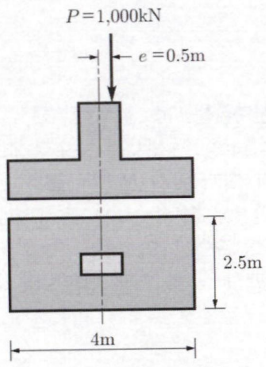

다음과 같은 독립기초에서 발생하는 최대압축응력을 계산하시오.P = 1,000kN, e = 0.5m, 기초 크기 4m x 2.5m계산과정 :
σ = -P/A - M/Z
σ=-((1000 X 103) / (2500 X 4000)) - ((1000 X 103 X 500) / ((2500 X 40002) / 6))
σ=-0.175MPa
