철골구조의 내화피복공사 시 활용되는 습식공법 3가지를 기술하시오.
철골 내화피복의 습식공법의 종류와 재료
(1) 타설공법 : 콘크리트, 경량콘크리트
(2) 조적공법 : 벽돌, 콘크리트 블록
(3) 미장공법 : 철망 모르타르, 철망 펄라이트 모르타르
(4) 뿜칠공법 : 뿜칠 모르타르, 뿜칠 플라스터
다음 보기를 이용하여 TS(Torque Shear)형 고력볼트의 시공순서를 번호대로 나열하시오.
① 팁 레버를 잡아당겨 내측 소켓에 들어있는 핀테일을 제거
② 렌치의 스위치를 켜 외측 소켓이 회전하며 볼트를 체결
③ 핀테일이 절단되었을 때 외측 소켓이 너트로부터 분리되도록 렌치를 잡아당김
④ 핀테일에 내측 소켓을 끼우고 렌치를 살짝 걸어 너트에 외측 소켓이 맞춰지도록 함
TS형 고력볼트의 시공순서
④ → ② → ③ → ①
알칼리 골재 반응의 방지책 3가지를 기술하시오.
알칼리 골재 반응의 방지책
(1) 저알칼리 시멘트(고로 시멘트, Fly Ash 등) 사용
(2) 비반응성 골재의 사용
(3) 알칼리 골재 반응을 촉진하는 수분의 흡수 방지
금속판 지붕공사에서 금속기와의 설치 순서를 번호대로 나열하시오.
① 서까래 설치(방부처리를 할 것)
② 금속기와 Size에 맞는 간격으로 기와걸이 미송각재 설치
③ 경량철골 설치
④ Purlin 설치(지붕레벨 고려)
⑤ 부식방지를 위한 철골용접 부위의 방청도장 실시
⑥ 금속기와 설치
금속기와 설치 순서
③ → ④ → ⑤ → ① → ② → ⑥
거푸집의 종류 중 갱폼의 장점과 단점을 각각 2개씩 기술하시오.
(1) 장점
(2) 단점
갱폼의 특징
(1) 장점
① 조립과 해체가 불필요하여 비용 절감
② 이음새가 발생하지 않아 마감에 유리
③ 합판의 재사용 가능
(2) 단점
① 대형 양중장비 필요
② 초기 투자비 과다
③ 기능공의 교육 및 작업 숙달기간 필요
커튼월 공사 시 누수방지대책과 관련된 다음 용어의 정의를 기술하시오.
(1) Closed Joint :
(2) Open Joint :
커튼월 공사의 누수방지대책
(1) Closed Joint : 커튼월과 접하는 부분을 Seal재로 완전히 밀폐시켜 틈이 없도록 비처리하는 방식
(2) Open Joint : 벽의 외측면과 내측면 사이에 공간을 두어 옥외의 기압과 같은 기압을 유지하여 배수함으로써 비처리하는 방식
방수공사에 사용되는 시트 방수의 장단점을 각각 2가지씩 기술하시오.
(1) 장점
(2) 단점
시트 방수의 장단점
(1) 장점
① 공기단축이 가능하며 내약품성이 우수함
② 방수층의 두께가 균일함
(2) 단점
① 온도에 따른 영향이 커서 균열, 박리의 우려가 있음
② 내구성 있는 보호층이 필요함
기둥축소(Column Shortening) 현상의 원인과 그에 따른 영향 3가지를 기술하시오.
(1) 원인 :
(2) 기둥축소에 따른 영향 3가지
기둥축소(컬럼 쇼트닝)의 원인과 영향
(1) 원인 : 철골조 건축의 축조 시 내부와 외부의 기둥구조가 다르거나 사용한 재료의 재질 및 응력의 차이로 인한 신축량이 발생한다.
(2) 기둥축소에 따른 영향
① 기둥의 축소변위 발생
② 구조재의 변형에 따른 조립 불량
③ 창호재의 변형에 따른 조립 불량

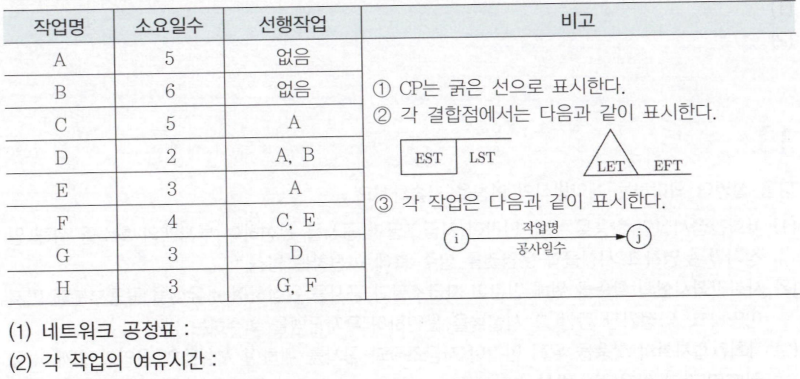

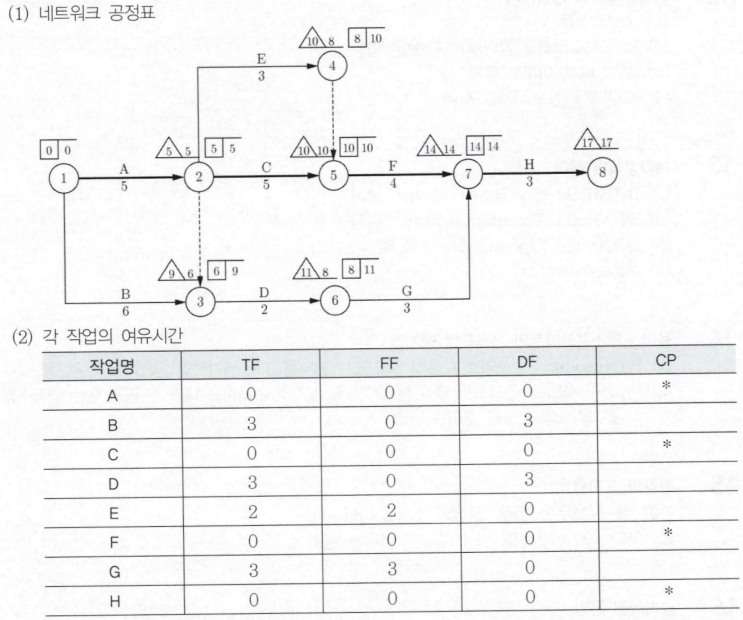

다음 데이터를 네트워크 공정표로 작성하고 각 작업의 여유시간을 계산하시오.
벽면적 20m2 벽체에 벽두께 1.5B로 시멘트 벽돌을 쌓을 경우 소요되는 벽돌의 수량을 계산하시오.
적산 - 벽돌량 계산시멘트 벽돌의 할증률 5%를 적용하며, 1.5B이므로 224매/m2을 적용한다.
20×224×1.05=4,704매

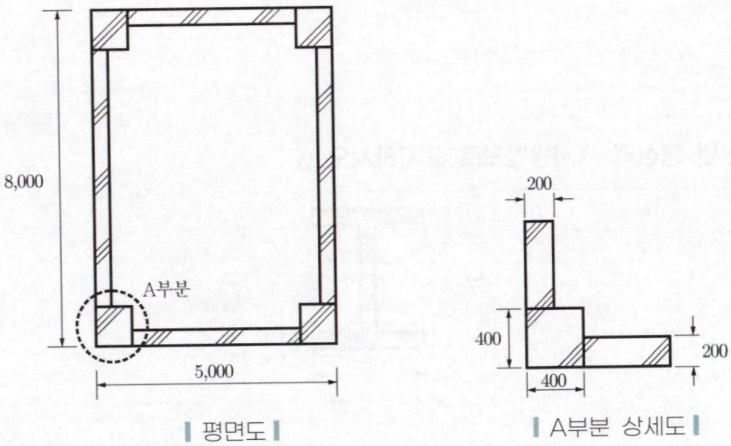

다음 그림과 같은 철근콘크리트조 건물에서 벽체와 기둥의 거푸집량을 계산하시오. (단, 높이는 3m로 하고, 기둥과 벽을 별도의 거푸집으로 타설한다.)
적산 - 거푸집량 계산
(1) 기둥 = (0.4+0.4)×2×3×4=19.2m2
(2) 벽
① 수평방향 벽 = (5−0.4×2)×3×2(양면)×2(상하)=50.4m2
② 수직방향 벽 = (8−0.4×2)×3×2(양면)×2(좌우)=86.4m2
벽 거푸집량 = 50.4+86.4=136.8m2
∴ 전체 거푸집량 = 19.2+136.8=156.0m2
한중 콘크리트 동결 저하 방지대책 2가지를 기술하시오.
한중콘크리트 동결방지
(1) AE제 사용
(2) 압축강도 5MPa 발현 시까지 보온 양생
(3) W/C 60% 이하로 유지
(4) 조강 포틀랜드 시멘트 사용
다음 설명이 의미하는 계약방식의 명칭을 기술하시오.
(1) 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 투자액의 회수를 위해 일정기간 운영하고 시설물과 운영권을 발주 측에 이전하는 방식
(2) 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 소유권을 공공부분에 먼저 이양하고, 약정기간 동안 그 시설물을 운영하여 투자금액을 회수하는 방식
(3) 사회간접시설의 확충을 위해 민간이 자금조달과 공사를 위하여 시설물의 운영과 함께 소유권도 민간에 이전되는 방식
(4) 발주자는 설계에서 시공까지 건물의 요구성능만을 제시하고 시공자가 재료나 시공방법을 선택하여 요구성능을 실현하는 방식
계약방식의 용어
(1) BOT(Build-Operate-Transfer) 방식
(2) BTO(Build-Transfer-Operate) 방식
(3) BOO(Build-Operate-Own) 방식
(4) 성능발주방식
콘크리트 온도균열을 방지하는 방법으로 사용되는 Pre-cooling 공법과 Pipe-cooling 공법에 대해 기술하시오.
(1) Pre-cooling :
(2) Pipe-cooling :
용어 - 매스콘크리트의 온도균열 방지법
(1) Pre-cooling : 콘크리트 재료의 일부 또는 전부를 미리 냉각하여 콘크리트의 온도를 낮추는 방법
(2) Pipe-cooling : 콘크리트 타설 전 파이프를 설치하여 파이프 내에 찬 공기 또는 냉각수를 순환시켜 콘크리트의 온도를 낮추는 방법
다음 형강을 단면 형상의 표시방법으로 표시하시오.
형강의 표기법높이-폭-웨브두께-플랜지두께의 순으로 나타낸다.
H-294 × 200 × 10 × 15
다음은 슬러리월(Slurry Wall) 공법에 관한 설명이다. ( ) 안에 알맞은 용어를 기술하시오.
특수 굴착기와 공벽붕괴 방지용 ( ① )을(를) 이용, 지반을 굴착하고 여기에 ( ② )을(를) 삽입하여 세우고 ( ③ )을(를) 타설하여 연속적으로 벽체를 형성하는 공법이다. 타 흙막이벽에 비하여 차수효과가 우수하며 도심지 공사에 적합한 저소음, 저진동 공법이다.
①
②
③
슬러리월 공법
① 벤토나이트 안정액
② 철근망
③ 콘크리트

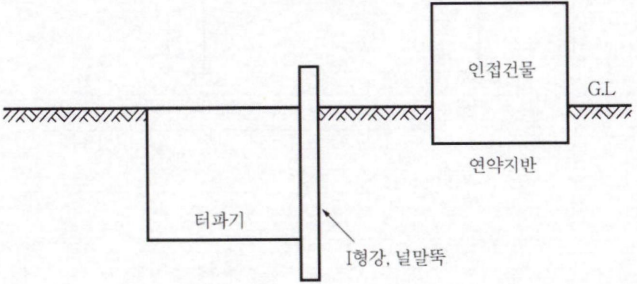

아래의 그림과 같이 터파기를 했을 경우, 인접 건물의 주위 지반이 침하할 수 있는 원인 3가지를 기술하시오. (단, 일반적으로 인접하는 건물보다 깊게 파는 경우)
흙막이 붕괴 원인
(1) 히빙(Heaving)
(2) 보일링(Boiling)
(3) 파이핑(Piping)
(4) 뒤채움 불량에 의한 침하
흙막이 공사에서 역타설공법(Top-Down Method)의 장점 4가지를 기술하시오.
역타설공법의 장점
(1) 지상과 지하의 동시작업으로 공기가 단축된다.
(2) 1층 바닥판이 먼저 시공되어 우기 시에도 공사가 가능하다.
(3) 소음 및 진동이 적어 도심지 공사에 적합하다.
(4) 부정형인 평면 형상이라도 굴착이 가능하다.
강재의 항복비(Yield Strength Ratio)에 대한 정의를 기술하시오.
용어 정의 - 항복비
강재가 항복에서 파단에 이르기까지를 나타내는 기계적 성질의 지표로서, 인장강도에 대한 항복강도의 비
표면건조 포화상태의 중량이 2,000g, 완전건조중량 1,992g, 수중중량이 1,300g일 때 흡수율을 계산하시오.
품질관리 - 흡수율 계산
흡수율 = ((W내부포수−W절건)/(W절건))×100=((2,000−1,992)/(1,992))×100=0.402%

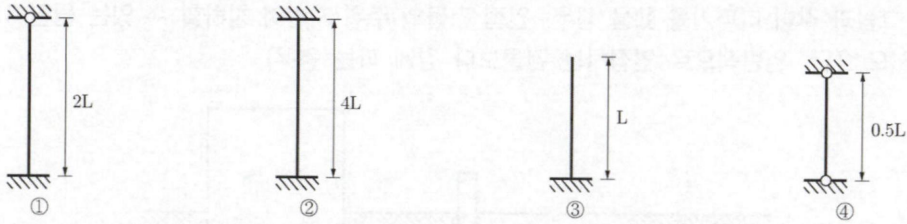

다음 그림과 같이 기둥의 재질과 단면 크기가 모두 같은 4개의 장주의 좌굴길이를 기술하시오.
지지조건에 따른 좌굴길이
① 고정단-핀 : 0.7×2L=1.4L
② 양단고정 : 0.5×4L=2L
③ 캔틸레버 : 2×L=2L
④ 양단핀 : 1×0.5L=0.5L
철근콘크리트구조에서 균열모멘트를 구하기 위한 콘크리트의 파괴계수 fr을 계산하시오. (단, 모래경량콘크리트 사용, fck=21MPa)
콘크리트의 파괴계수 계산fr=0.63λ√(fck)=0.63(0.85)√(21)=2.45MPa

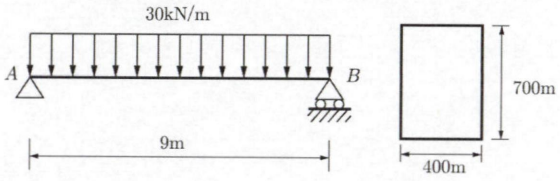

다음 그림과 같은 단순보의 최대 휨응력을 구하시오. (단, 보의 자중은 무시한다.)
단순보 최대휨응력 계산
(1) Mmax=wL2/8=30×(9)2/8=303.75kNm=303.75×106Nmm
(2) Z=bh2/6=400×(700)2/6=32.67×106mm3
(3) σmax=Mmax/Z=303.75×106/32.67×106=9.298N/mm2=9.30MPa

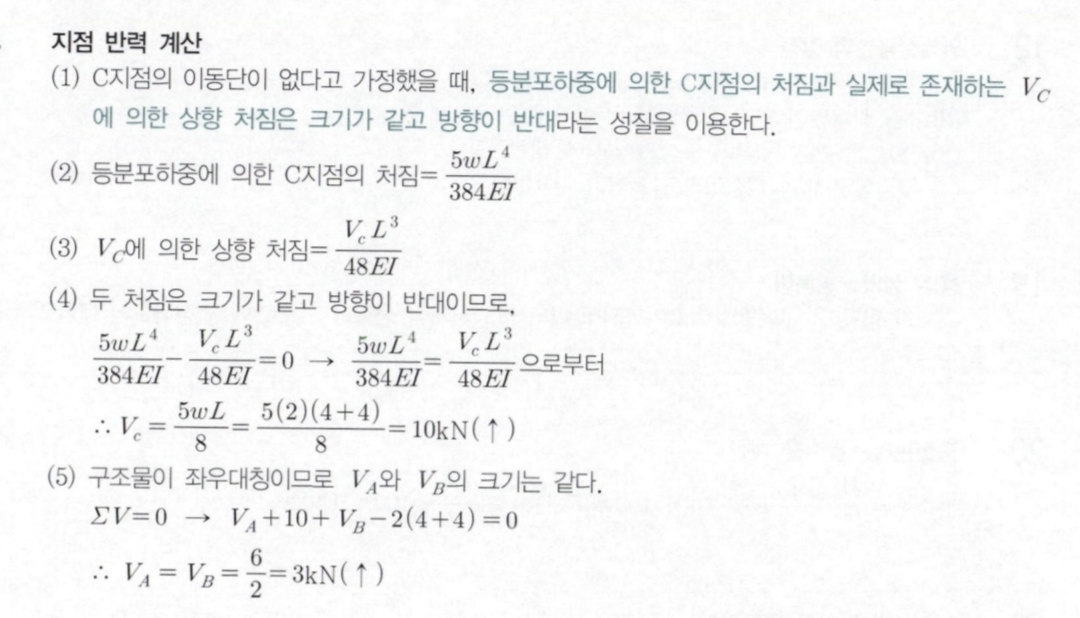

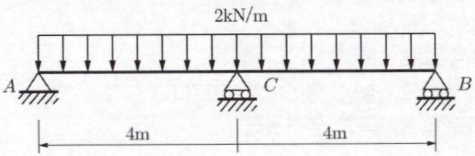

그림과 같은 연속보의 지점 반력 VA,VB,VC를 계산하시오.

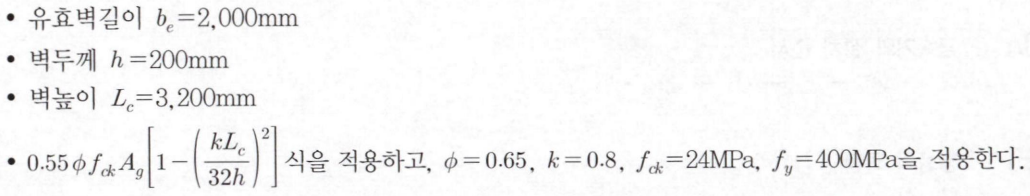

다음과 같은 조건을 이용하여 철근콘크리트 벽체의 설계축하중(ϕPnw)을 계산하시오.
벽체의 설계축하중 계산
ϕPnw=0.55ϕfckAg[1−(kLc/32h)2]=0.55(0.65)(24)(200×2000)[1−(0.8×3,200/32×200)2]=2,882,880N=2,882.88kN

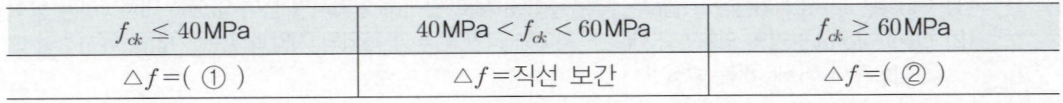

철근콘크리트구조에서 탄성계수비 n=EcEs=8,5003fcu200,000=8,5003fck+Δf200,000 식으로 표현할 수 있다. 다음 빈칸에 들어갈 알맞은 숫자를 기술하시오.
콘크리트의 탄성계수 계산식
① 4MPa
② 6MPa
