건축기사 22년 1회차 해설 페이지
다음의 설명에 해당하는 입찰 방법을 기술하시오.
(1) 최소한의 자격을 가진 모든 업체가 참여할 수 있는 입찰 방식
(2) 3~7개의 업체를 지명하여 입찰하는 방식
(3) 1개의 업체와 협의하여 계약하는 방식
(1) 공개입찰
(2) 지명입찰
(3) 특명입찰(수의 계약)
통합공정관리 용어 중 WBS(Work Breakdown Structure)의 정의를 기술하시오.
프로젝트의 모든 작업 내용을 공종별로 분류한 작업 분류체계
LCC(Life Cycle Cost)에 대해 간략히 설명하시오.
건축물의 초기 기획단계에서 설계, 시공, 유지관리, 해체에 이르는 전 생애 소요 비용
콘크리트의 크리프(Creep) 현상에 대하여 설명하시오.
일정하중이 계속 작용할 때 하중의 증가 없이도 시간의 경과에 따라 변형이 증가하는 소성변형 현상
철골공사에서 녹막이 칠을 하지 않는 부분 4개를 기술하시오.
(1) 고력볼트 접합부 마찰면
(2) 콘크리트 매입 부분
(3) 조립에 의해 맞닿는 면
(4) 현장 용접 부위
(5) 밀폐된 면
Value Engineering 개념에서 V=CF 식의 각 기호의 의미를 설명하시오.
V=F/C (V: 가치, F: 기능, C: 비용)
거푸집 공사에서 작업발판 일체형 거푸집 종류 3가지를 쓰시오.
(1) 갱 폼
(2) 슬립 폼
(3) 클라이밍 폼
(4) 터널 라이닝 폼

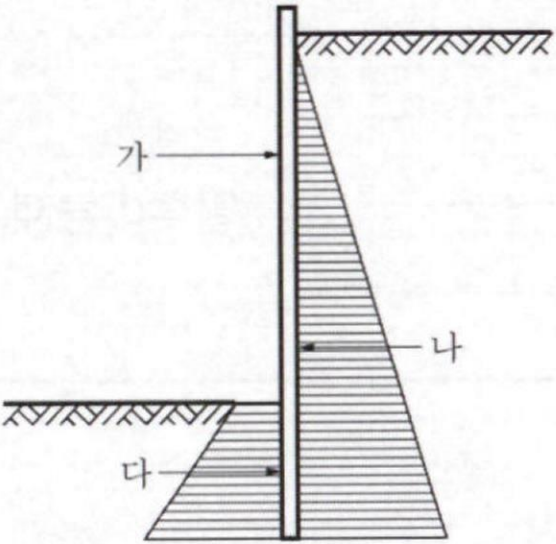

수평버팀대식 흙막이에 작용하는 응력이 그림과 같을 때 각 번호에 해당되는 용어를 보기에서 골라 기호로 쓰시오.
(보기: ① 수동토압, ② 정지토압, ③ 주동토압, ④ 버팀대의 하중, ⑤ 버팀대의 반력, ⑥ 지하수압)
가.
나.
다.
가. ⑤
나. ③
다. ①
다음 설명하는 내용을 기재하시오.
(1) 보, 슬래브 및 트러스 등에서 그의 정상적 위치 또는 형상으로부터 처짐을 고려하여 상향으로 들어 올리는 것
(2) 거푸집 및 콘크리트의 무게와 시공하중을 지지하기 위하여 설치하는 부재 또는 작업 장소가 높은 경우 발판, 재료 운반이나 위험물 낙하 방지를 위해 설치하는 임시 지지대
(1) 캠버
(2) 동바리
다음은 기성콘크리트 인방보에 대한 설명이다. ( )에 알맞은 수치나 단어를 기재하시오.
인방보의 양 끝을 벽체의 블록에 ( ① )이상 걸치고, 또한 위에서 오는 하중을 전달할 충분한 길이로 한다. 인방보 상부의 벽은 균열이 생기지 않도록 부변의 겹과 강하게 연결되도록 ( ② )이나 ( ③ )로 보강연결하거나 인방보 좌우단 상향으로 ( ④ )를 둔다.
① 200mm
② 철근
③ 블록 메시
④ 컨트롤 조인트

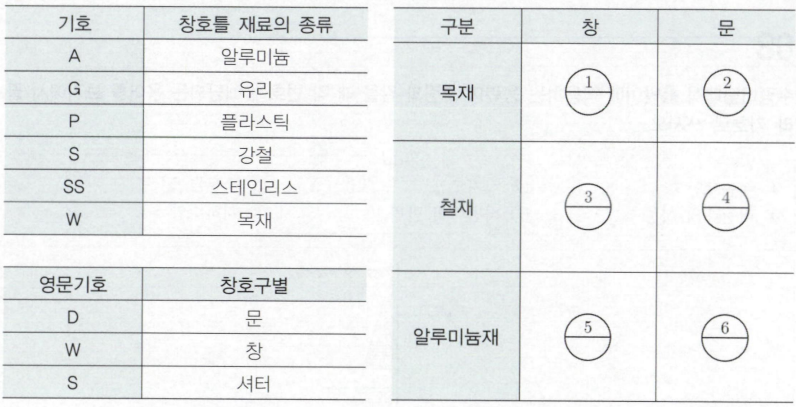

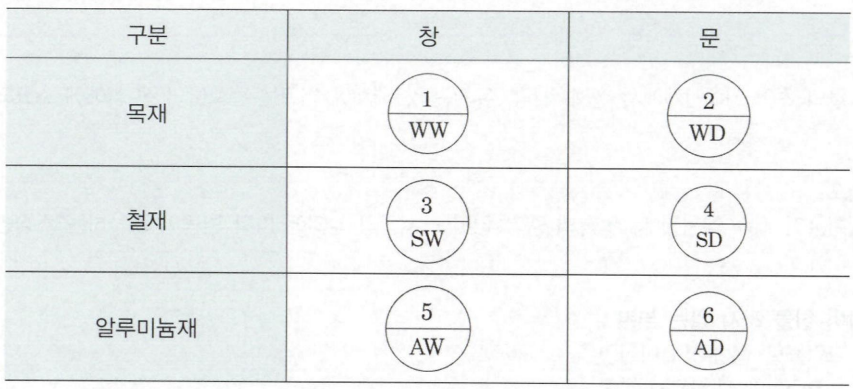

다음 좌측의 표에 제시된 창호틀 재료의 종류 및 창호별 기호를 참고하여, 우측의 창호기호표를 완성하시오.

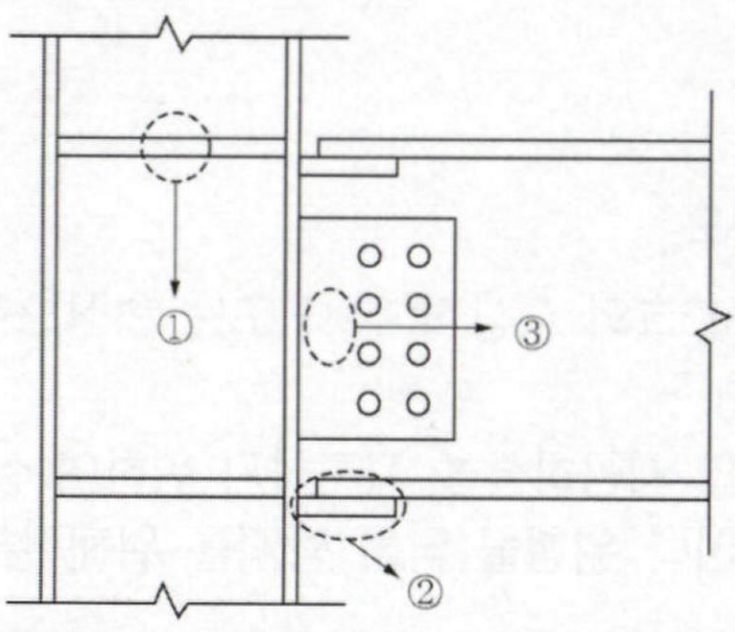

다음은 철골 보-기둥 접합부의 개략적인 그림이다. 각 번호에 해당하는 구성재의 명칭을 기술하고, 3번 부재의 접합에 사용하는 용접이음의 종류 2가지를 기술하시오.
가. ① 스티프너, ② 띠판, ③ 거싯 플레이트
나. 그루브 용접, 필릿 용접
레디믹스트 콘크리트가 현장에 도착하여 타설될 때 현장에서 일반적으로 행하는 품질관리 항목을 보기에서 선택하여 나열하시오.
① 슬럼프 시험
② 물의 염소이온량 측정
③ 골재반응성 시험
④ 공기량 시험
⑤ 압축강도 측정용 공시체 제작
⑥ 시멘트 알칼리양 측정
①, ④, ⑤
다음은 조적구조의 보강 블록조에 대한 설명이다. ( ) 안에 알맞은 수치를 기술하시오.
공동 안에 들어가는 세로철근의 정착길이는 철근지름의 ( ① )배 이상이어야 하며, 철근의 피복두께는 ( ② ) 이상이어야 한다.
① 40 ② 20mm
표면건조 포화상태의 중량이 2,000g, 완전건조중량 1,992g, 수중중량이 1,300g일 때 흡수율을 계산하시오.
흡수율 = [(2,000 - 1,992) / 1,992] × 100 = 0.402%
지름 300mm, 높이 500mm의 콘크리트 공시체로 할렬인장강도를 시험한 결과 100kN에서 파괴되었을 때, 할렬인장강도를 계산하시오.
(2P)/(πdL)
(2 X 100 X 1000) / (π X 300 X 500) = 0.42MPa

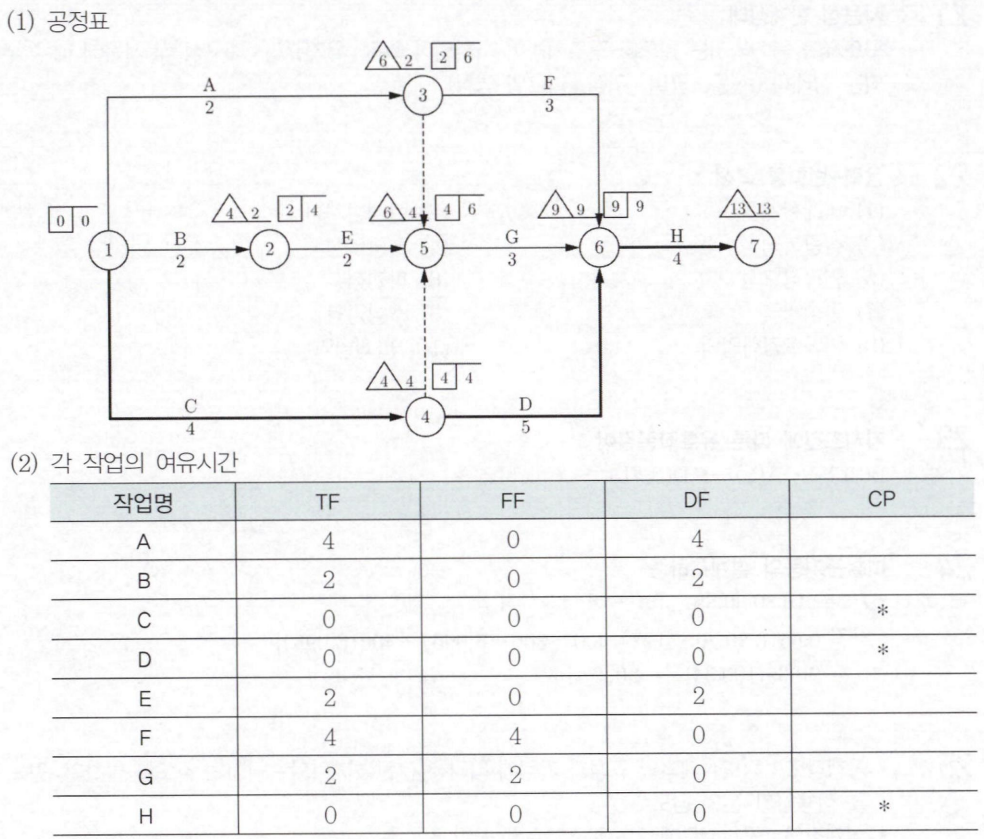

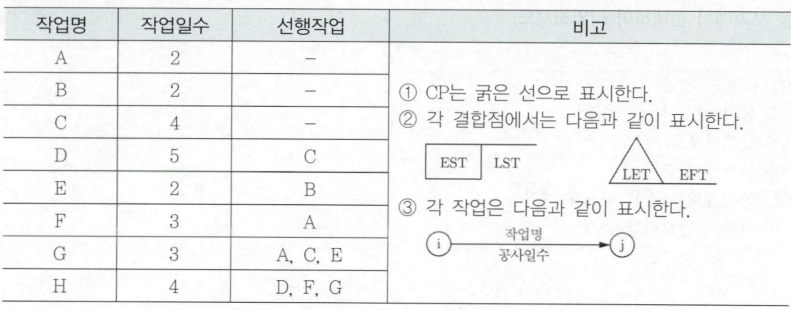

아래 데이터를 참고로 네트워크 공정표로 작성하고, 각 작업의 여유시간을 구하시오.
벽면적 20m2 벽체에 벽두께 1.5B로 칸막이벽 시공에 필요한 붉은 벽돌의 소요량을 계산하시오.
20 × 224 × 1.03 = 4,614.4 → 4,615장

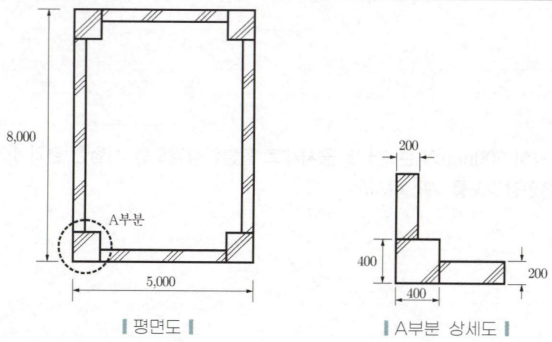

다음 그림과 같은 철근콘크리트조 건물에서 벽체와 기둥의 거푸집량을 계산하시오. (단, 높이는 3m로 하고, 기둥과 벽을 별도의 거푸집으로 타설한다.)
기둥
(0.4+0.4)×2×3×4=19.2m2
벽
(5-0.4×2)×3×2×2=50.4m2
(8-0.4×2)×3×2×2=86.4m2
50.4+86.4=136.8m2
19.2 + 136.8 = 총 156.0m2
강재의 항복비(Yield Strength Ratio)에 대한 정의를 기술하시오.
인장강도에 대한 항복강도의 비
한계상태설계법에서 사용성 한계상태(Serviceability Limit State)에 대해 간략히 설명하시오.
구조기능이 저하되어 외관, 유지관리, 내구성 등에 부적합하게 되는 상태 (진동, 균열, 처짐 등)

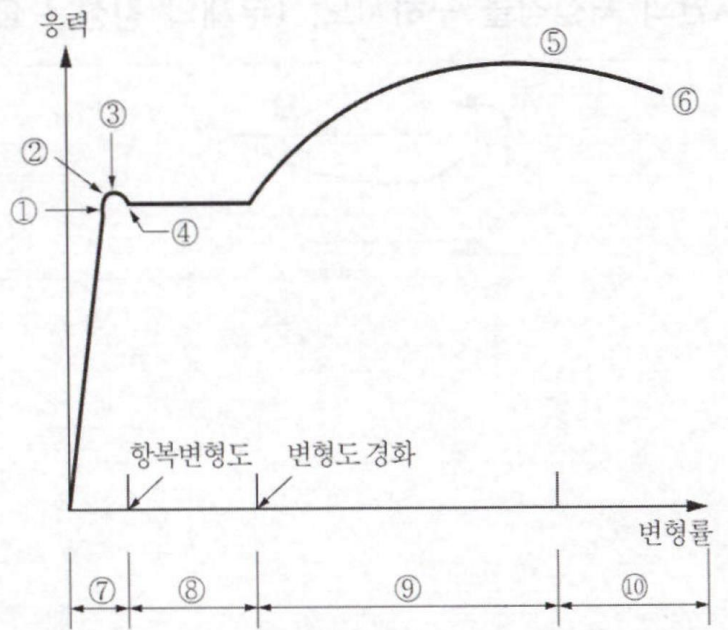

철근의 응력-변형률 곡선에서 4개의 주요 영역과 6개의 주요 포인트에 관련된 용어를 쓰시오.
비례한계점
탄성한계점
상항복점
하항복점
인장강도점
파괴점
탄성영역
소성영역
변형도경화영역

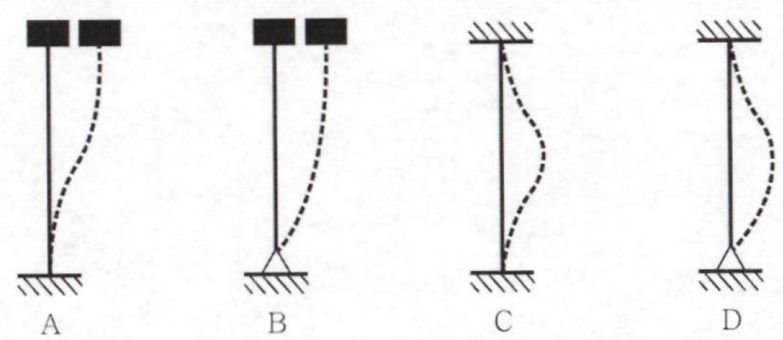

재질과 단면적 및 길이가 같은 다음 4개의 장주를 유효좌굴길이가 큰 순서대로 나열하시오.(그림 A, B, C, D 제시)
B(2L) → A(L) → D(0.7L) → C(0.5L)
다음과 같은 조건의 철근콘크리트 띠철근기둥의 설계축하중 øPn(kN)을 계산하시오. (단, 기둥의 치수는 400×300,Ast=3,096mm2,fck=27MPa,fy=400MPa)
0.65×(0.80)×(0.85(27)(400×300-3096)+400(3096))=2039100.34N, 2,039.1kN
공칭강도와 설계강도의 정의를 기술하시오.
공칭강도
부재 또는 단면의 강도, 강도감소계수를 적용하기 전의 강도
설계강도
공칭강도에 강도감소계수를 곱한 값

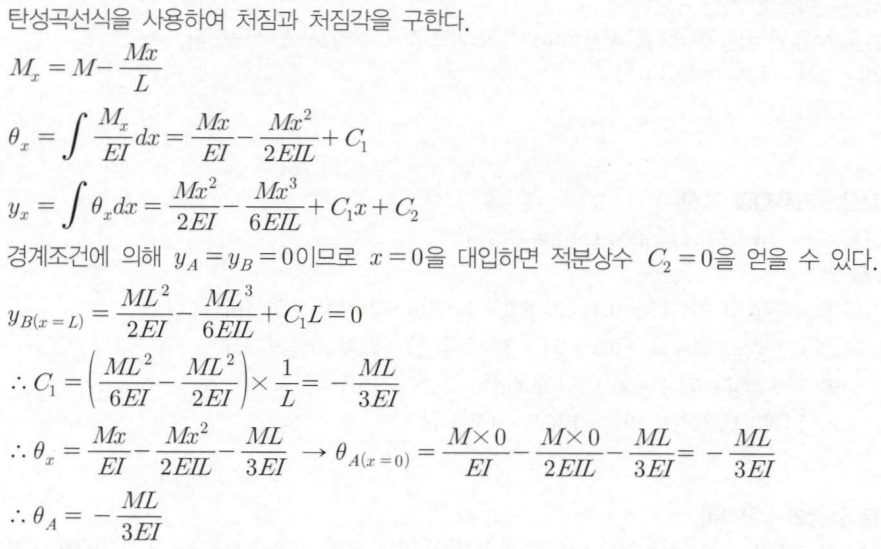

다음과 같은 단순보에서 A단의 처짐각을 구하시오. (부재의 강성은 EI로 한다.)
