건축기사 25년 2회차 해설 페이지
입찰의 종류 중에서 제한 경쟁 입찰의 종류로서 지정된 지역 내에 있는 업체만 참여시키는 입찰 방법을 무엇이라고 하는지 용어를 기술하시오.
지역제한 경쟁입찰
지하연속벽(슬러리월 공법)의 장점, 단점을 각각 2가지씩 기술하시오.
(1) 장점
① 소음과 진동이 작아 도심지 공사에 유리하다.
② 벽체의 강성이 높아 주변 지반에 대한 영향이 적다.
③ 차수성이 우수하다.
④ 임의의 치수와 형상이 가능하다.
(2) 단점
① 공사비가 비싸다.
② 수평 방향의 연속성이 떨어진다.
③ 고도의 기술과 경험이 필요하다.
④ 공기가 길다.
다음의 콘크리트 공사용 거푸집에 대하여 설명하시오.
(1) 슬라이딩 폼:
(2) 터널 폼:
(1) 슬라이딩 폼: 유닛 거푸집을 설치하여 요크(York)로 거푸집을 끌어올리면서 연속해서 콘크리트를 타설 가능한 수직활동 거푸집, Silo, 굴뚝 등 단면형상의 변화가 없는 구조물에 사용
(2) 터널 폼: 대형 형틀로 벽과 바닥의 콘크리트 타설을 일체화하기 위한 ㄱ자 또는 ㄷ자 형의 기성재 거푸집으로 한 번에 설치·해체할 수 있도록 한 거푸집
KCS 기준에 따른 금속판 지붕잇기의 종류 4가지를 기술하시오.
(1) 평 잇기
(2) 돌출 잇기
(3) 기와걸이 잇기
(4) 계단식 잇기

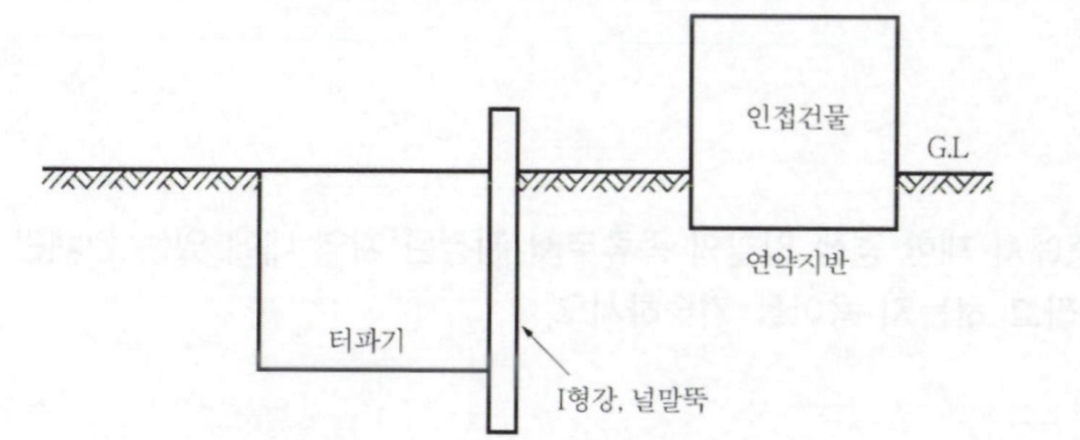

아래의 그림과 같이 터파기를 했을 경우, 인접 건물의 주위 지반이 침하할 수 있는 원인 3가지를 기술하시오.
(1) 히빙(Heaving)
(2) 보일링(Boiling)
(3) 파이핑(Piping)
(4) 뒤채움 불량에 의한 침하
얕은 기초나 흙에 매립된 구조의 동결 방지 방안에 대하여 2가지만 기술하시오.
(1) 기초나 구조의 동결심도 이하 시공
(2) 기초 주변 보온
(3) 지반 배수 철저
(4) 모래, 자갈 등으로 지반 개량
콘크리트의 압축강도를 조사하기 위해 슈미트 해머를 사용할 때 반발경도를 조사한 후 추정강도를 계산할 때 실시하는 보정 방안 3가지를 기술하시오.
(1) 타격 각도 보정
(2) 콘크리트 재령 보정
(3) 압축응력에 따른 보정
(4) 콘크리트 표면의 습윤상태에 따른 보정
다음 보기를 보고 아래의 각 부재 주근을 정착하는 연결 부재를 기술하시오.
(1) 기둥
(2) 큰보
(3) 작은보
(1) 기둥 - 기초
(2) 큰보 - 기둥
(3) 작은보 - 큰보

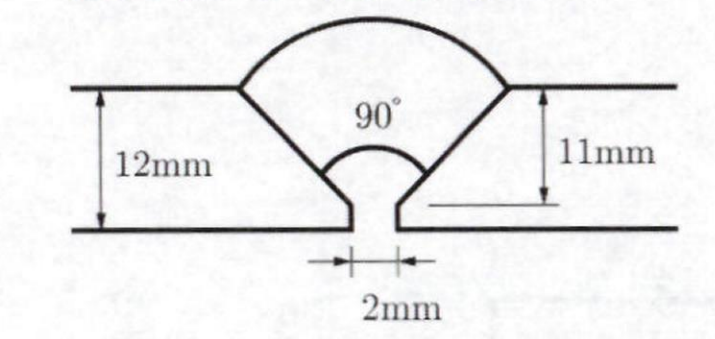

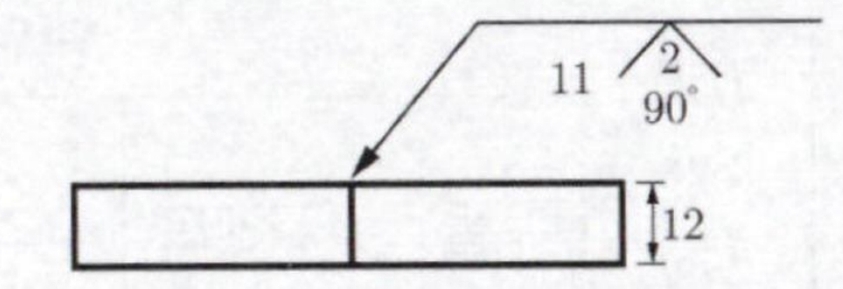

아래 용접기호에 따라 시공된 상태의 상세도를 그리고 용접기호에 맞는 치수와 단위를 기입하시오.
철골공사에서 용접부의 비파괴 시험방법의 종류 2가지를 기술하시오.
(1) 방사선 투과법
(2) 초음파 탐상법
(3) 자기분말 탐상법
(4) 침투 탐상법
시공계획서의 내용 중 친환경 관리계획과 관련된 내용 4가지를 기술하시오.
(1) 작업장 및 작업장 주변의 환경관리계획
(2) 산업부산물 재활용계획
(3) 건설폐기물 저감 및 재활용계획
(4) 온실가스 배출 저감 계획
(5) 천연자원 사용 저감 계획
도장공사에서 유성 바니쉬(Varnish, 니스)에 사용되는 재료 2가지를 기술하시오.
(1) 건성유
(2) 유용성 수지
(3) 희석제
톱다운 공법은 지상이 협소한 대지 등 작업공간이 부족함에도 공간을 활용하여 작업이 가능한 이유를 기술하시오.
1층 바닥판을 선시공하여 흙막이 벽을 지지하고 이 바닥판을 작업장으로 활용하므로 협소한 대지에서도 효율적인 공간 활용이 가능하다.
레미콘(보통 - 25-30-180)의 현장 반입 시 송장 표기 내용이다. 각각 의미하는 바를 간단히 기술하시오. (단, 단위 표기도 할 것)
(1) 보통콘크리트
(2) 25: 굵은 골재 최대치수(mm)
(3) 30: 호칭강도(MPa)
(4) 180: 슬럼프(mm)

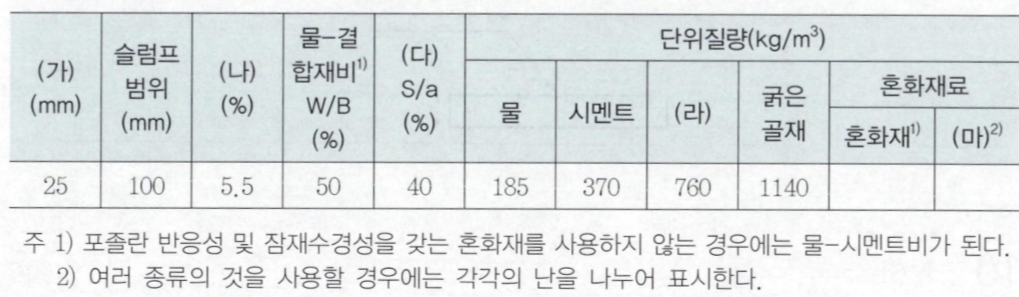

다음은 배합설계에서 실시한 배합표이다. 아래 빈칸에 알맞은 항목을 기재하시오.
가. 굵은골재의 최대치수
나. 공기량
다. 잔골재율
라. 잔골재
마. 혼화제
한국산업규격(KS)에 명시된 속빈 블록치수 3가지를 기술하시오.
(1) 390(길이)×190(높이)×100(두께)
(2) 390(길이)×190(높이)×150(두께)
(3) 390(길이)×190(높이)×190(두께)
다음 설명하는 안전 시설물의 명칭을 기술하시오.
(1) 작업 도중 자재, 공구 등의 낙하로 인한 피해를 방지하기 위하여 개구부 및 비계 외부에 수평으로 설치하는 망: (가)
(2) 공사 현장에서 작업 중에 건설 재료 또는 공구 등의 낙하로 인해 재해를 방지하기 위하여 비계 내측이나 외측에 판재나 철판 등의 재료를 사용하여 설치하는 가설물: (나)
가. 낙하물방지망
나. 방호선반

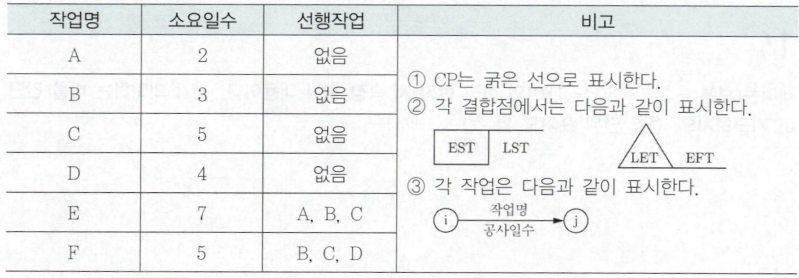

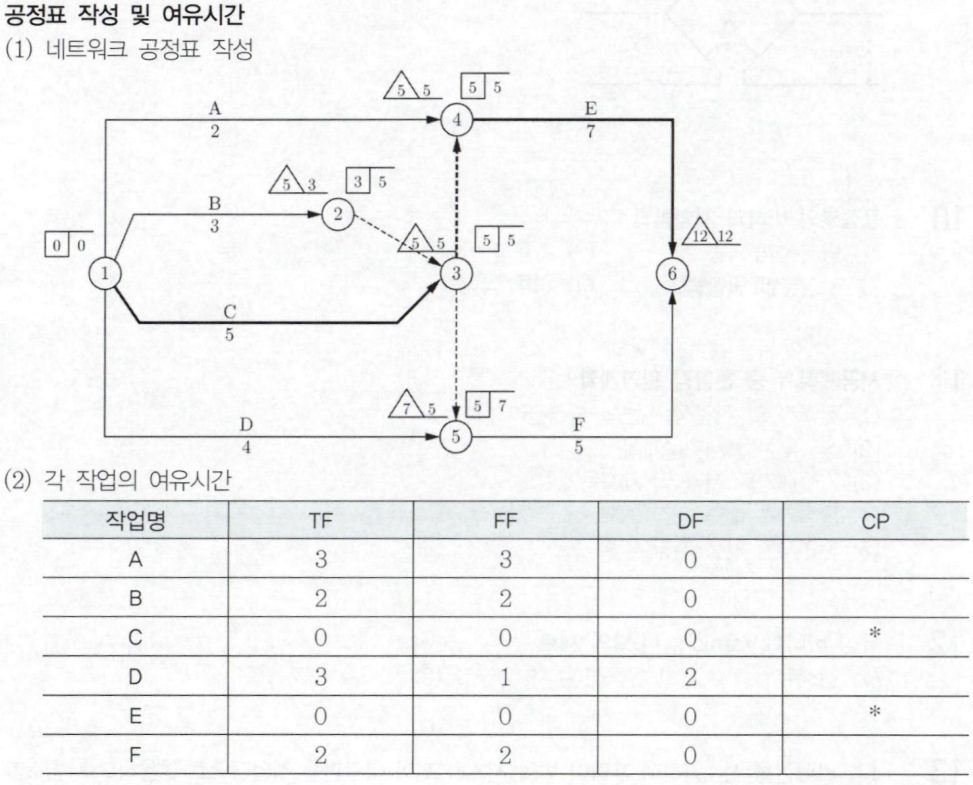

다음 데이터를 네트워크 공정표로 작성하고, 각 작업의 여유시간을 구하시오.
시멘트 벽돌을 사용하여 1.0B 두께로 길이 15m, 높이 3m의 벽을 쌓을 경우, 벽돌량(소요량)과 모르타르 배합비가 1:3일 때 쌓기 모르타르량을 산정하시오.
(1) 벽돌량: 15 X 3 X 149 X 1.05 = 7,040.25, 7,041장
(2) 쌓기 모르타르량: 15 X 3 X 0.049 = 2.205m3, 2.205m3

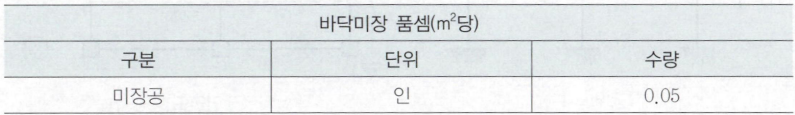

바닥 미장면적이 1,000m2일 때, 1일 10인의 작업 시 작업소요일을 계산하시오. (단, 아래와 같은 품셈을 사용하며 계산과정을 쓰시오.)
(1) 1,000m2 X 0.05 인/m2 = 50인
(2) 소요일수 = 50인 / 10인/일 = 5일

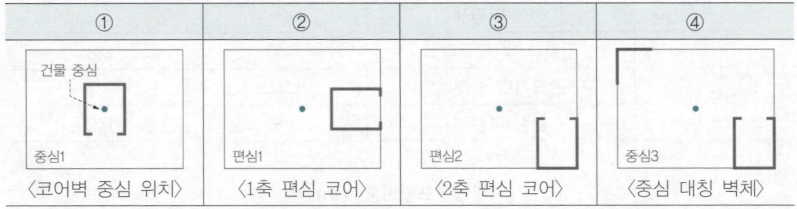

상부는 벽구조이고 하부는 필로티에 주차가 잘 되어 있다고 가정할 때 아래의 평면도 그림을 참고하여 물음에 답하시오.
(1) 필로티 구조에 적합한 코어의 위치를 고르시오.
(2) 필로티 구조에 적합하지 않은 코어의 위치를 고르시오.
(3) 필로티 구조에 적합 또는 적합하지 않은 코어 위치의 이유를 기술하시오.
(1) 필로티 구조에 적합한 코어의 위치: ①, ④
(2) 필로티 구조에 적합하지 않은 코어의 위치: ②, ③
(3) 이유: 필로티 구조물은 내진에 취약하여 벽체가 대칭인 것이 중요한데, ①, ④는 대칭 구조이고 ②, ③은 비대칭 구조이므로 내진에 취약하여 적합하지 않다.

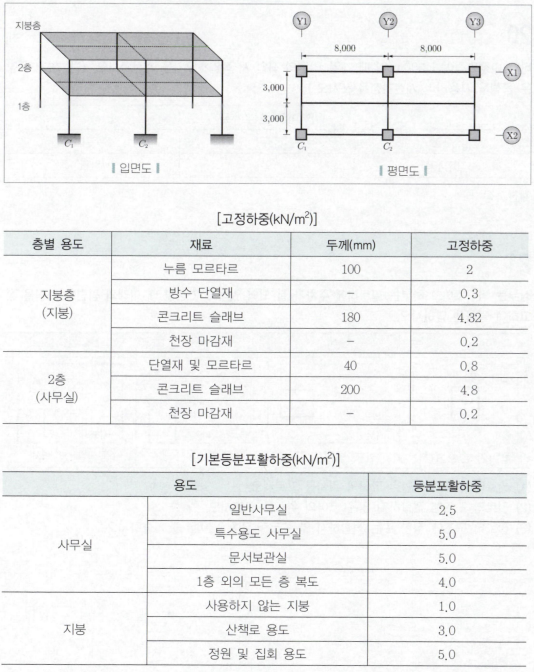

다음과 같은 지상 2층의 건물에서 주어진 고정하중, 활하중을 고려해서 기둥의 부하면적을 계산하고 지상 1층 기둥에 적용되는 소요하중을 산정하시오. (단, 2층은 일반사무실, 지붕층은 산책로 용도이고, 횡하중은 고려하지 않는다.)
기둥(C2)의 부하면적: 3m X (8m+8m)/2 = 24m2
지붕층 고정하중: 2 + 0.3 + 4.32 + 0.2 = 6.82kN/m2
2층 바닥 고정하중: 0.8 + 4.8 + 0.2 = 5.8kN/m2
소요하중 = [1.2(6.82 + 5.8) + 1.6(2.5 + 3)] X 24 = 574.66kN
내력벽 구조와 모멘트골조 구조를 내진성능과 관련지어 특징을 기술하시오.
(1) 내력벽 구조(전단벽 구조): 수직하중과 횡력을 전단벽이 부담하는 구조형식으로, 지진하중에 대해 충분한 면내 횡강성과 횡강도를 발휘해야 함
(2) 모멘트골조 구조시스템: 수직하중과 횡하중을 보와 기둥으로 구성된 라멘골조가 저항하는 시스템
인장철근만 배근된 철근콘크리트 직사각형 단근보에 순간처짐이 5mm 발생했으며, 5년 이상 지속하중이 작용할 경우 총 처짐량을 계산하시오. (단, 지속하중에 대한 5년의 시간경과계수 = 2.0)
처짐계수 : 2.0/(1+50×0)=2.0
장기처짐 : 2.0×5=10mm
총 처짐 : 5+10=15mm
