101. 예비전원으로 시설하는 발전기에서 부하에 이르는 전로가 있다. 발전기와 가까운 장소에 설치하여야 하는기기의 명칭 4가지를 쓰시오.

⦁개폐기, 과전류 차단기, 전압계, 전류계

102. 소방시설에 사용하는 비상전원에는 감시기능과 제어기능이 있다. 감시기능과 제어기능에 대하여 설명하시오.

⦁감시기능 : 비상전원으로 전원만 공급하고 특별한 조작은 하지 않고 대기상태에 있는 것

⦁제어기능 : 각종 시험 및 조작을 하여 소방시설을 작동시키는 것

103. 옥내소화전설비의 비상전원의 종류2가지를 쓰시오.

⦁① 자가발전 설비 ② 축전지 설비

104. 연축전지와 비교할 때 알칼리축전지의 장점 2가지와 단점 2가지를 쓰시오.

⦁장점 - 충전시간이 짧다, 수명이 길다.

⦁단점 - 가격이 고가이다, 단자전압이 낮다.

105. 축전지설비 기능 점검시 필요한 점검기구 4가지를 쓰시오.

① 비중계

② 스포이드

③절연저항계

④전류전압 측정계

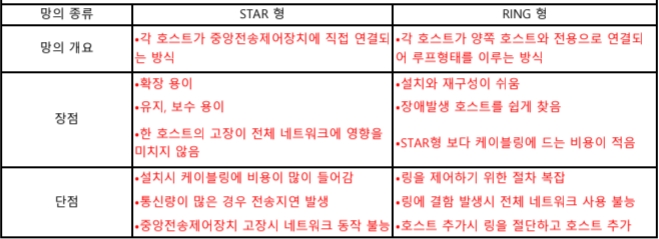

106. 하나의 단지 내에 다수동이 존재하는 경우 자동화재탐지설비의 효율적 관리와 감시를 위해 통신망을 구성하여 중앙 집중관리시스템을 구성하고자 한다. 통신망의 위상(Topology)에 따른 망의 개요와 장점 및 단점을 각각 3가지만 쓰시오.

107. 자동화재탐지설비에 대한 다음 각 물음에 답하시오.

(가) 연기감지기의 설치장소의 기준 3가지를 쓰시오.

⦁계단, 경사로 및 에스컬레이터 경사로

⦁복도(30m 미만 제외)

⦁천장 또는 반자의 높이가 15~20m 미만의 장소

(나) 스포트형 감지기를 부착시 몇 도 이상 경사되지 아니하여야 하는가? -45°

(다) 공기관식 차동식 분포형 감지기의 공기관의 노출부분은 감지구역마다 몇m 이상이 되도록 하여야 하는가? -20m

⦁차고, 주차장, 창고

109. 자동화재탐지설비 공사완공시 현장시험방법중 배선의 기능시험 종류 3가지를 쓰시오.

① 화재표시 작동시험

② 회로도통시험

③ 회로저항시험

110. 자동화재탐지설비의 공통선시험에 대하여 물음에 답하시오.

(가) 목적

-공통선이 담당하고 있는 경계구역의 적정 여부를 확인하기 위하여

(나) 가부판정의 기준

-공통선이 담당하고 있는 경계구역수가 7 이하일 것

(다) 시험방법

-공통선이 담당하고 있는 경계구역의 적정 여부를 다음에 따라 확인할 것

① 수신기 내 접속단자의 공통선을 1선 제거한다.

② 회로도통시험의 예에 따라 회로선택스위치를 차례로 회전시킨다.

③ 시험용 계기의 지시등이 [단선]을 지시한 경계구역의 회선수를 조사한다

111. 자동화재탐지설비의 설계도면을 각 설비의 구조 및 기능, 관계법령, 설계기준 등을 기초로 검토하는 경우 5가지만 쓰시오.

① 승강기, 승강로의 연기감지기 설치

② 경보설비에서 발전기의 비상전원 적용문제

③ 작상층, 발화층 우선제보

④ 1종 연기감지기의 경우

⑤ 비상전원과 예비전원의 차이

112. 전력을 부하에 최대로 전달할 수 있는 상태로 조정하는 것을 무엇이라고 하는가?

⦁임피던스 매칭

113. 전력이 부하에 최대로 전달될 수 있는 조건은?

⦁Zs = ZL

114. 정격전압이 220V인 비상용 발전기의 절연내력시험을 할 경우 시험전압과 시험방법을 쓰시오.

(가) 시험전압 : 500V

(나) 시험방법 : 권선과 대지 사이에 연속하여 10분간 가함

115. 자동화재탐지설비에 사용되는 감지기의 절연저항시험을 하려고 한다. 사용기기와 판정기준 및 측정위치를 쓰시오.

(단, 정온식 감지선형 감지기는 제외한다.)

(가) 사용기기 : 직류 500V 절연저항계

(나) 판정기준 : 50MΩ 이상

(다) 측정위치 : 절연된 단자 간 및 단자와 외함 간

116. 다음 ( )의 적합한 내용을 답란에 쓰시오.

자동화재속보설비의 절연된 ( 충전부 )와 외함 간의 절연저항은 직류 500V의 절연저항계로 측정한 값은 ( 5 )㏁ 이상이어야 하고 교류입력측과 외함 간에는 ( 20 )㏁ 이상이어야 한다.

그리고 절연된 선로 간의 절연저항은 직류 500V의절연저항계로 측정한 값이 ( 20 )㏁ 이상이어야 한다.

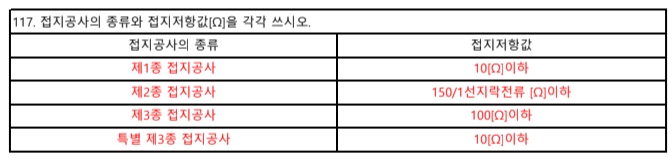

삭제

삭제문제

118. 단상교류 220[V]인 비상콘센트 플러그접속기의 칼받이의 접지극에는 제 몇 종 접지공사를 하여야 하며접지저항은 몇 [Ω] 이하인가?

(가) 접지공사 : 제3종 접지공사

(나) 접지저항 : 100[Ω] 이하

120. 피난 유도선은 햇빛이나 전등불에 따라 축광되거나 전류에 따라 빛을 발하는 유도체로서, 어두운 상태에서 피난을 유도할 수 있도록 띠 형태로 설치되는 피난유도시설이다. 축광방식의 피난유도선의 설치기준 5가지를 쓰시오.

① 구획된 각 실로부터 주축입구 또는 비상구까지 설치

② 바닥으로부터 높이 50[cm]이하의 위치 또는 바닥면에 설치

③ 피난유도 표시부는 50[cm] 이내의 간격으로 연속되도록 설치

④ 부착대에 의하여 견고하게 설치

⑤ 외광 또는 조명장치에 의하여 상시조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치

120. 피난 유도선은 햇빛이나 전등불에 따라 축광되거나 전류에 따라 빛을 발하는 유도체로서, 어두운 상태에서 피난을 유도할 수 있도록 띠 형태로 설치되는 피난유도시설이다. 축광방식의 피난유도선의 설치기준 5가지를 쓰시오.

① 구획된 각 실로부터 주축입구 또는 비상구까지 설치

② 바닥으로부터 높이 50[cm]이하의 위치 또는 바닥면에 설치

③ 피난유도 표시부는 50[cm] 이내의 간격으로 연속되도록 설치

④ 부착대에 의하여 견고하게 설치

⑤ 외광 또는 조명장치에 의하여 상시조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치

121. 피난구 유도등에는 적색LED 와 녹색LED가 설치되어 있다. 평상시 적색LED가 점등되었다면 이는 무슨 뜻 인가?

⦁비상전원의 불량

122. 특정소방대상물에 설치된 소방시설 등을 구성하는 전부 또는 일부를 개설, 이전 또는 정비하는 소방시설공사의착공 신고 대상 3가지를 쓰시오. (단, 고장 또는 파손 등으로 인하여 작동시킬 수 없는 소방시설을 긴급히 교체하거나보수하 여야 하는 경우에는 신고하지 않을 수 있다.)

① 수신반

② 소화펌프

③ 동력(감시)제어반

123. 다음을 영문약자로 나타내시오

(가) 누전경보기 : ELD

(나) 영상변류기 : ZCT

(다) 유입차단기 : OCB

(라) 열동계전기 : THR

124. 다음의 용어를 국문 또는 영문으로 쓰시오.

(가) MDF : 주배선반

(나) LAN : 구내정보통신망

(다) PBX : 사설구내교환기

(라) CAD : 컴퓨터지원설계

(마) CVCF 정전압주파수장치

125. 다음을 한글로 된 것은 영문약자로 표시하고, 영문약자는 한글로 표현하시오.

(가) 450/750[V] 저독성 난연 가교폴리올레핀 절연전선 : HFIX

(나) 접지용 비닐전선 : GV

(다) CT : 변류기

(라) ELB : 누전차단기

(마) ZCT : 영상변류기

126. LED, 푸시버튼(push button), 전화잭의 기능을 간략하게 설명하시오.

① LED : 발신기의 신호가 수신기에 전달되었는가를 확인하여 주는 램프

② 푸시버튼 : 수동조작에 의해 수신기에 화재신호를 발신하는 스위치

③ 전화잭 : 수신기와 발신기 간의 상호 전화연락을 하는 잭

127. 공기관식 감지기 시험방법에 대한 설명중 ( ) 에 알맞은 내용을 답란에 쓰시오.

(가) 검출부의 시험공 또는 공기관의 한쪽 끝에 ( 마노미터 )을(를) 접속하고 시험코크 등을 유동시험 위치에 맞춘 후 다른 끝에 ( 테스트펌프/공기주입기 )을(를) 접속시킨다.

(나) ( 테스트펌프/공기주입기 )(으)로 공기를 주입하고 ( 마노미터 ) 수위를 눈금의 0점으로부터 100mm 상승시켜 수위를 정지 시킨다.

(다) 시험코크 등에 의해 송기구를 개방하여 상승수위의 1/2까지 내려가는 시간 ( 유통시간 )을 측정한다.

128. 자동화재탐지설비의 구성기기에 관한 설명이다. ( )안을 채우시오.

가) ( P형 수신기 )라 함은 감지기 또는 P형 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

나) ( R형 수신기 )라 함은 감지기 또는 P형 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

다) ( 자동화재속보설비의 속보기 )라 함은 수동자동 및 자동화재탐지설비 수신기의 화재신호와 연동으로 작동하여 관 계자에게 화재발생을 경보함과 동시에 소방관서에 자동적으로 전화망을 통한 해당 화재발생 및 해당 소방대상물의 위치 등을 음성으로 통보하여 주는 것을 말한다.

라) ( P형 복합식 수신기 )라 함은 감지기 또는 P형 발신기등으로부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주고 자동 또는 수동으로 옥내 ․ 외 소화전설비, 스프링클러설비, 물분무소화설비, 포소화설비, 이산화탄소소화설비, 할로겐화물소화설비, 분말소화설비, 배연설비 등의 가압송수장치 또는 기동장치 등을 제어하는 것을 말한다.

마) ( R형 복합식 수신기 )라 함은 감지기 또는 P형 발신기등으로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주고 제어기능을 수행하는 것을 말한다.

바) ( 다신호식 수신기 )는 감지기로부터 최초의 화재신호를 수신하는 경우 주음향장치 또는 부음향장치의 명동 및 지구표시장치에 의한 경계구역을 자동으로 표시하여야 하며, 이 표시중에 동일경계구역의 감지기로부터 두 번째 화재신호 이상을 수신하는 경우 주음향장치 또는 부음향장치의 명동 및 지구표시장치에 의한 경계구역을 각각 자동으로 표시함과 동시에 화재등 및 지구음향장치가 자동적으로 작동되어야 한다.

사) ( 축적형 수신기 )는 축적시간동안 지구표시장치의 점등 및 주음향장치를 명동시킬 수 있으며 화재신호 축적시간은 5초 이상 60초 이내이어야 하고, 공칭축적시간은 10초이상 60초 이내에서 10초 간격으로 한다.

아) ( 아날로그식 수신기 )는 아날로그식 감지기로부터 출력된 신호를 수신한 경우 예비표시 및 화재표시를 표시함과 동시에 입력신호량으로 표시할 수 있어야 하며, 또한 작동레벨을 설정할 수 있는 조정장치가 있어야 한다.

129. 다음은 스프링클러설비의 음향장치에 대한 구조 및 성능기준이다 ( ) 안에 답을 쓰시오.

① 정격전압의 ( 80 )[%]전압에서 음향을 발할 수 있는 것으로 할 것

② 음량은 부착된 음향장치의 중심으로부터 ( 1 )[m] 떨어진 위치에서 ( 90 )[dB] 이상이 되는 것으로 할 것
