냉동공하 해설 페이지
1번

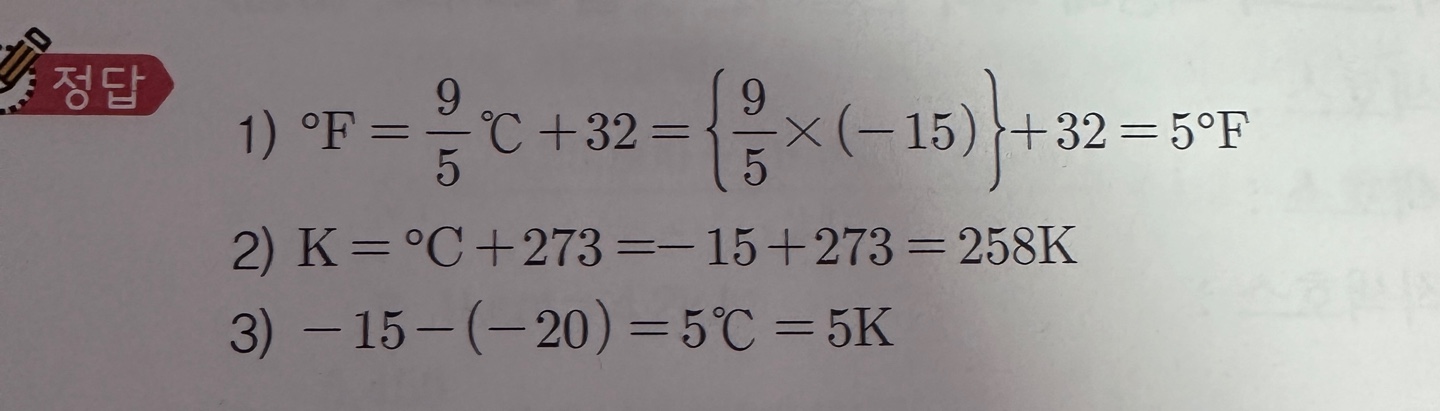

어느 빙상장의 빙판 온도는 -10도이고 이때 브라인의 공급온도가 -20도, 환수온도는 -15도 일때 물음에 답하세요
1. -15도씨를 화씨온도 로 환산하시오.
2. -15도씨를 캘빈온도로 환산하시오
3. 브라인의 출입구 온도차는 몇 K인가?

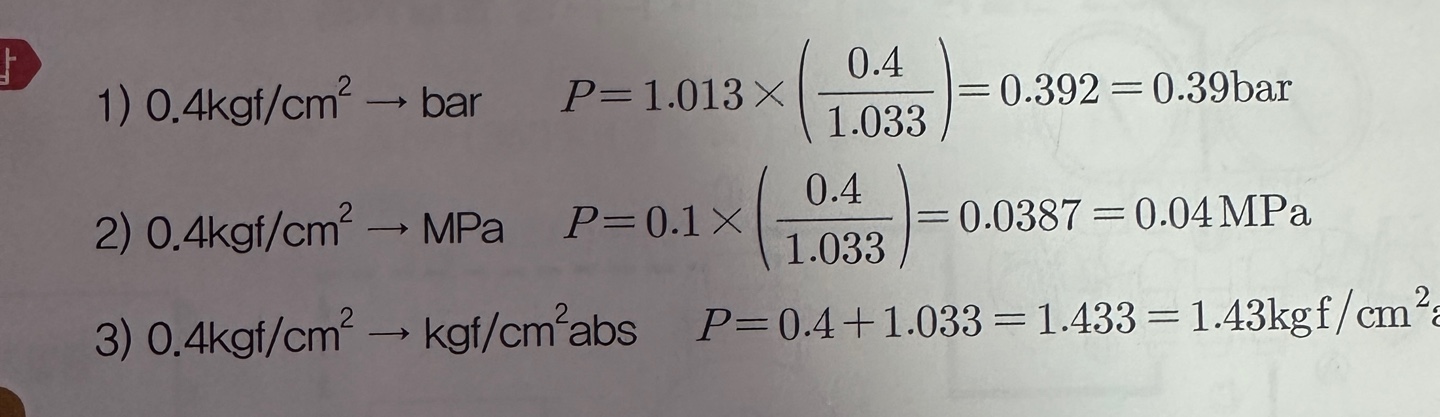

2번
냉동장치의 저압측 압력이 0.4Kgf/cm^2이다 다음 물음에 답하세요
압력을 bar로 변환하세요
압력을 MPa로 변환하세요
절대압력 (kgf/cm^2abs) 로 환산 하시오
3번
다음은 프레온 냉동장치에서 사용하는 압력계이다 물음에 답하세요
1. 냉동장치에 주로 사용하는 탄성식 압력계의 명칭을 쓰시오.
2. 대기압 이상과 이하를 동시에 나타내는 압력계의 명칭을 쓰세요.
3. 대기압 이하를 측정하는 압력계의 명칭을 쓰시오.
1. 부르동관 압력계
2. 컴파운드 게이지
3. 진공계 또는 진공게이지
4번
매니폴드 게이지의 역할 3가지 쓰세요
1. 냉매 충전이나 회수
2. 오일 충전이나 회수
3. 진공작업
4. 압력 측정

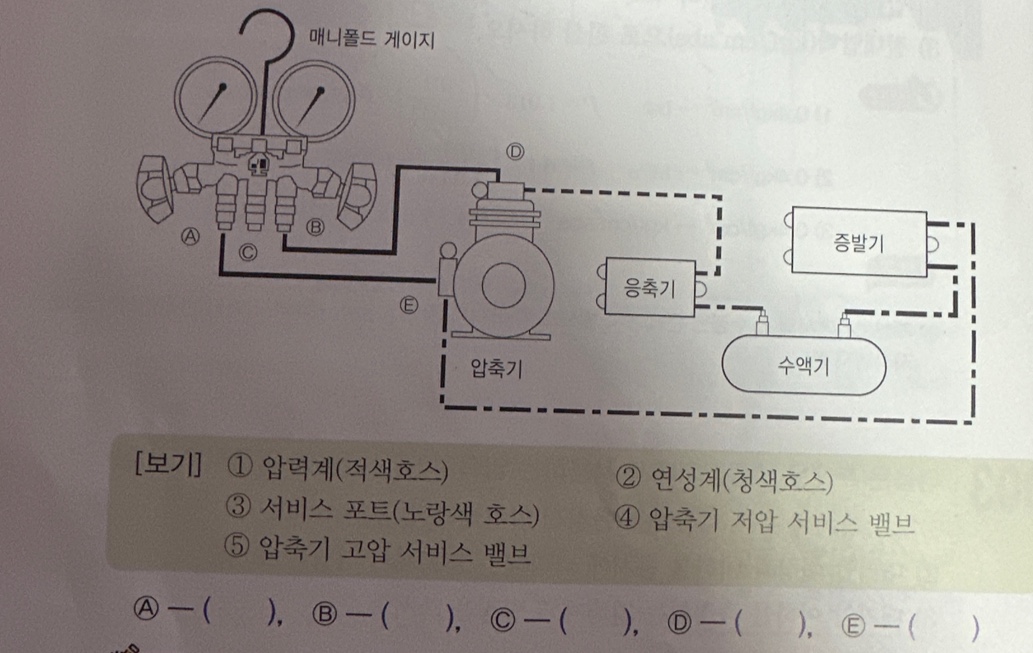

5번
냉매를 충전하기 위하여 매니폴드 게이지를 냉동장치에 연결하였다 A~E와 관련된 사항을 보기에서 찾아 쓰세요
A-2
B-1
C-3
D-5
E-4
6번

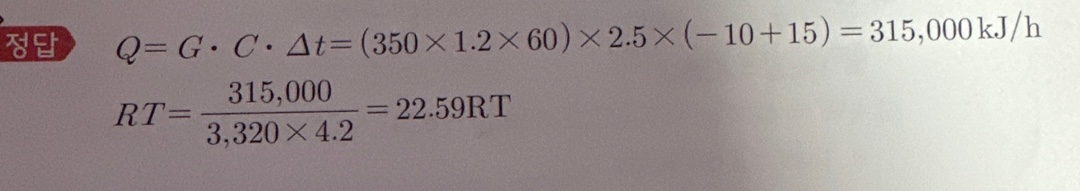

염화칼슘 용액 350L/min를 -10도에서 -15도까지 냉각시키는 데 필요한 냉동능력은 몇 RT인가? (단 염화칼슘 용액 비중1.2 비열은 2.5kJ/kgK이다.
7번

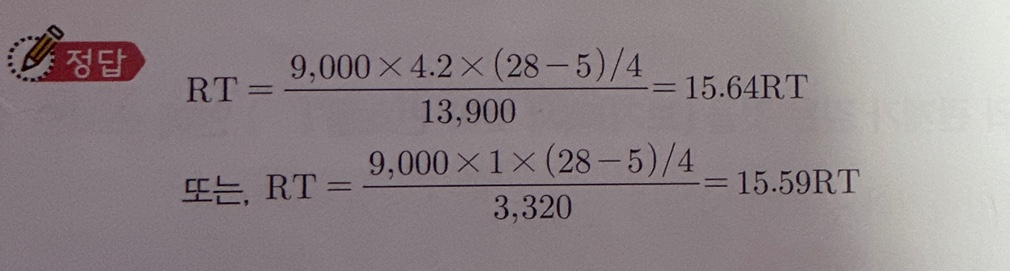

28도의 물 9ton을 4시간에 5도까지 냉각하고자 할 때 이 수냉각장치의 냉동능력은 몇 RT인가? (단 1RT는 13900kJ/h 로 한다.
8번
다음은 법적 냉동능력을 산정하기 위한 기준이다 ( ) 안에 알맞은 용어나 숫자를 넣으시오.
1. 고압가스 안전관리법에 규정된 호칭 냉동능력은 R=V/C로 산정한다. C 는 냉매 종류 등에 따른 상수값이며 V가 무엇인지 단위를 쓰세요.
2. 원심식냉동기 : 압축기 원동기 정격출력( )를 1일 냉동능력 1냉동 톤으로 한다.
3. 흡수식 냉동기 : 발생기를 가열하는 1시간당 입열량 ( ) 를 1일의 냉동톤으로 한다.
1. 압축기 피스톤 압출량 m^3/h
2. 1.2kw
3. 6640kcal/h
9번
자연적인 냉동방법 3가지 쓰세요
1. 고체의 융해잠열을 이용하는 방법
2. 드라이 아이스의 승화잠열을 이용하는 방법
3. 액체의 증발잠열을 이용하는 방법
10번
자연 냉동법의 단점 3가지를 쓰세요
온도조절이 어렵다.
저온을 얻기 어렵다.
비 경제적이다.

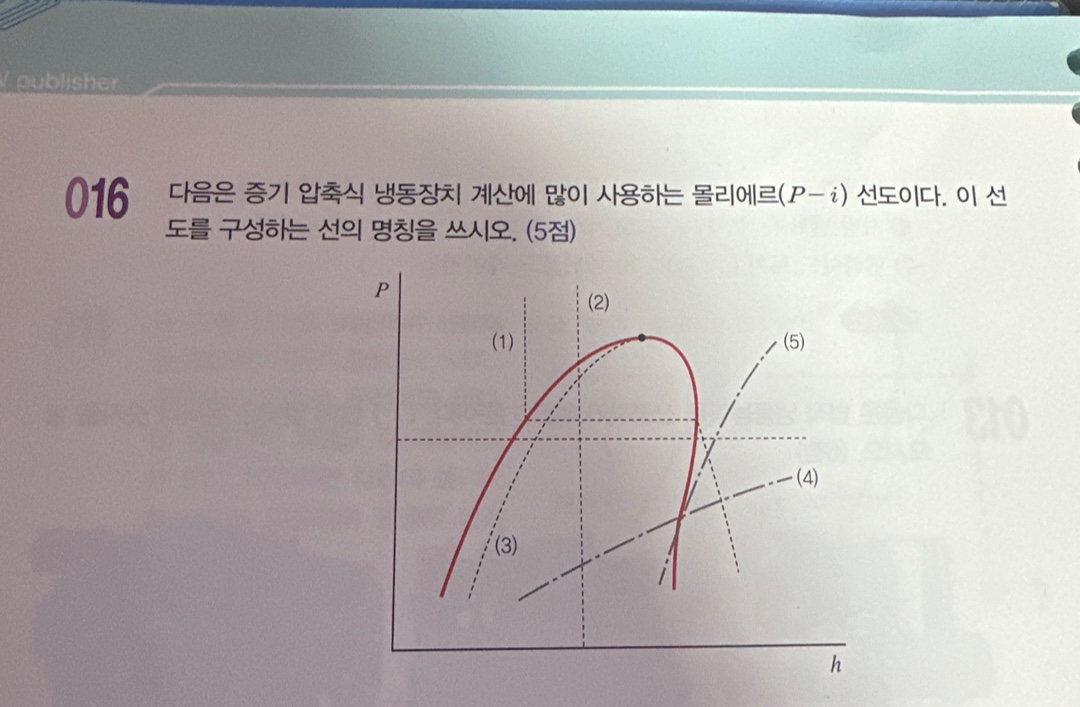

11번
1. 등온선
2. 등엔탈피선
3. 등건조도 선
4. 등비체적 선
5. 등엔트로피 선
12번
물리에르 선도의 사용목적 3가지를 쓰세요
1. 냉매의 상태변화
2. 압축기 응축기 증발기 용량 결정
3. 냉동장치 효율적인 운전여부
13번
1. 냉동 물리에르 선도에서 온도와 압력이 떨어지는 과정은?
2. 엔트로피가 일정하고 압력과 온도가 상승하는 과정은?
3. 물이나 공기를 이용하여 열을 방출하는 과정은?
4. 온도와 압력의 변화없이 엔탈피가 증가하여 열을 흡수하는 과정은?
1. 팽창
2. 압축
3. 응축
4. 증발
14번
15번
냉동기의 기종이나 대소에 관계없이 성능을 비교하기 위해 제안된 일정한 온도조건에 의한 냉동사이클을 기준 또는 표준 냉동사이클이라 한다. 다음의 값을 쓰세요.
1 증발온도
2.응축온도
3. 팽창밸브 직전의 온도
4. 압축기 흡입가스 상태 : ( ) 도의 건조 포화증기
1. -15도
2. 30도
3. 25도
4. -15도
16번
다음은 증발기에서 과열도와 응축기에서 과냉각도에 대한 내용이다
( ) 안에 들어갈 용어를 쓰세요.
1. 과열도는 = 증발기 출구온도 - ( )
2. 과냉각도= ( ) - 팽창밸브 직전의 온도
1. 증발(포화)온도
2.응축(포화)온도
17번

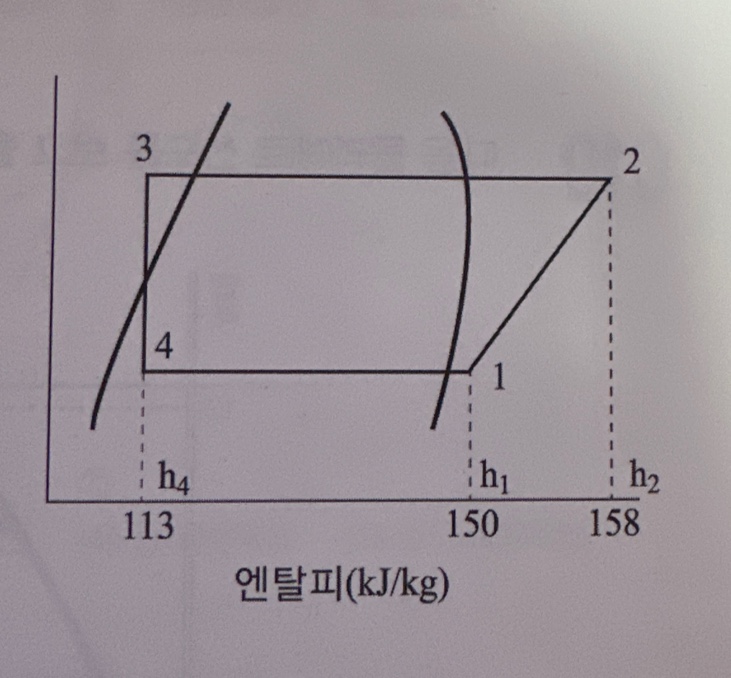

다음과 같은 몰리에르 선도에서의 성적계수는? (단 압축기 압축효율 80%, 기계효율 85%로 한다.)
18번
19번
냉동장치 중 팽창밸브 입구가 과냉각도가 증가하면 장치에 미치는 현상을 3가지쓰시오..
1. 플래시 가스 발생량이 감소된다
2. 냉동효과가 증가된다.
3. 성적계수가 증가된다.
4. 과열 압축 방지한다.
20번
프레온 냉동장치에서 압축기 크랭크 케이스 내 오일 중에 프레온 냉매가 혼입되면서 발생하는 현상을 쓰고 이를 방지하기 위해 설치하는 것은?
1. 이 현상을 무엇이라 하는가
2. 이 현상을 방지하기 위하여 설치하는 것은 무엇인가
1. 오일포밍 현상
2. 크랭크 케이스에 오일히터를 설치한다.
21번
1. 피스톤링
2. 연결봉(커넥팅 로드)
3. 크랭크 축(크랭크 샤프트)
22번
왕복동식 압축기의 용량제어 방법 3가지를 쓰세요
1. 회전수 조절
2. 바이패스
3. 클리어런스 증가 법
23번
스크류 압축기의 특징 3가지
1. 부품수가 적고 구조가 간단하다
2. 고속회전하므로 소음이 크다.
3. 고 진공을 얻을 수 있다.
24번
스크류 압축기의 용량제어 방법 2가지
1. 슬라이드 밸브에 의한 바이패스법
2. 전자밸브에 의한 방법
25번
원심식 냉동기에서 추기회수장치의 기능 3가지
1. 진공작업
2. 냉매 충전
3. 불응축가스 퍼지
26번
터보냉동기의 용량제어 방법 3가지
1. 회전수 조절법
2. 바이패스 법
3. 흡입 토출 댐퍼 조절법
27번
1
28번
흡수식 냉온수기 장치에 냉각수가 공급되는 기기 두곳을 쓰세요
흡수기
응축기

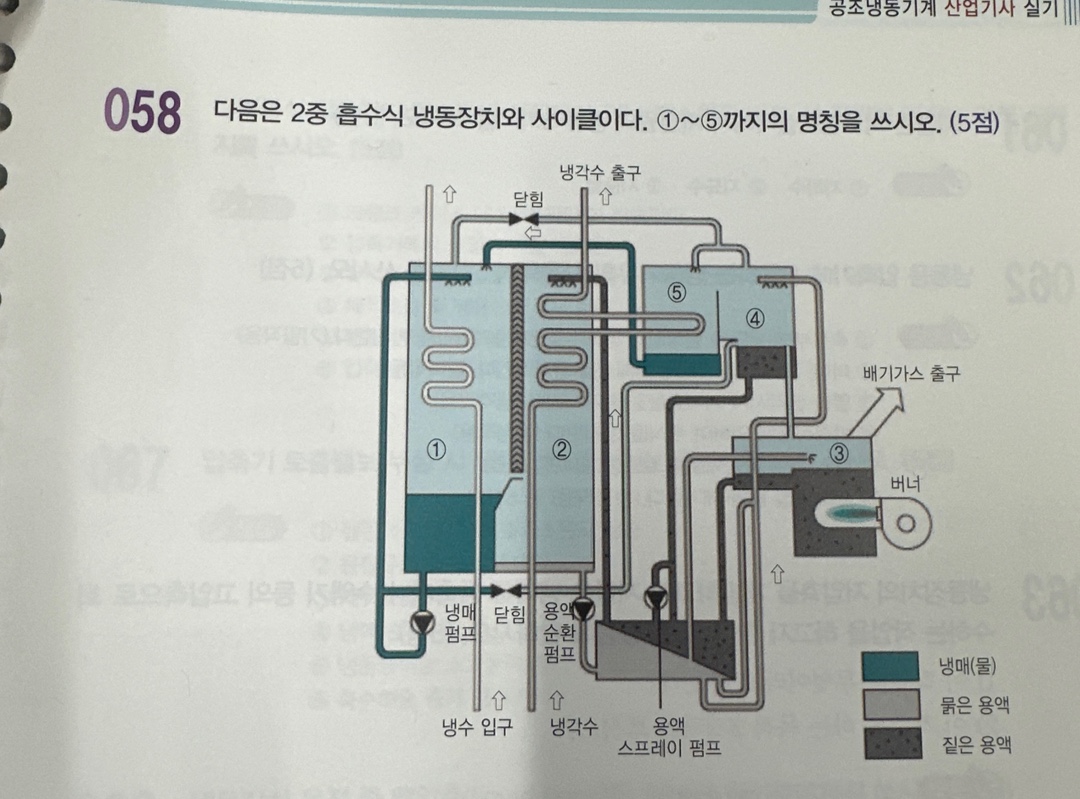

29번
1. 증발기
2. 흡수기
3. 고온재생기
4. 저온재생기
5. 응축기
30번
흡수식 냉동장치의 용량제어 방법 3가지 쓰세요
발생기 공급 용액량 조절법
발생기 공급증기 조절법
응축수량 조절법
31번
32번
다음은 냉각탑의 성능을 나타내는 용어이다 ( )안에 들어갈 용어를 쓰세요
1. 쿨링레인지= 냉각수 입구온도 - 냉각수 ( )온도
2. 쿨링어프로치 = 냉각수 출구온도 - 냉각탑 입구공기의 ( )온도
3. 쿨링렌지는 ( )수록 ,쿨링 어프로치는 작을수록 냉각탑의 냉각능력이 우수하다
1. 출구
2. 습구온도
3. 클수록
33번
1. 응축기
2. 교축팽창
3. 엔탈피
4. 냉매량
5. 85
34번
다음은 팽창밸브에 대한 설명으로 해당하는 팽창밸브의 종류를 쓰세요.
( ) 팽창밸브 : 증발압력을 일정하게 유지하며 증발압력이 상승하면 닫히고 증발압력이 저하되면 열려 부하에 따른 냉매량 제어가 어렵다.
( ) 팽창밸브 : 만액식 증발기에 사용하며 부하변동에 따른 증발기에 사용하며 부하변동에 따른 증발기 저압측의 액면을 항상 일정하게 유지한다.
( ) 팽창밸브 : 응축부하에 따라 응축기나 수액기의 액면을 일정하게 유지한다.
1. 정압식
2. 저압측 플로트 식
3. 고압측 플로트식

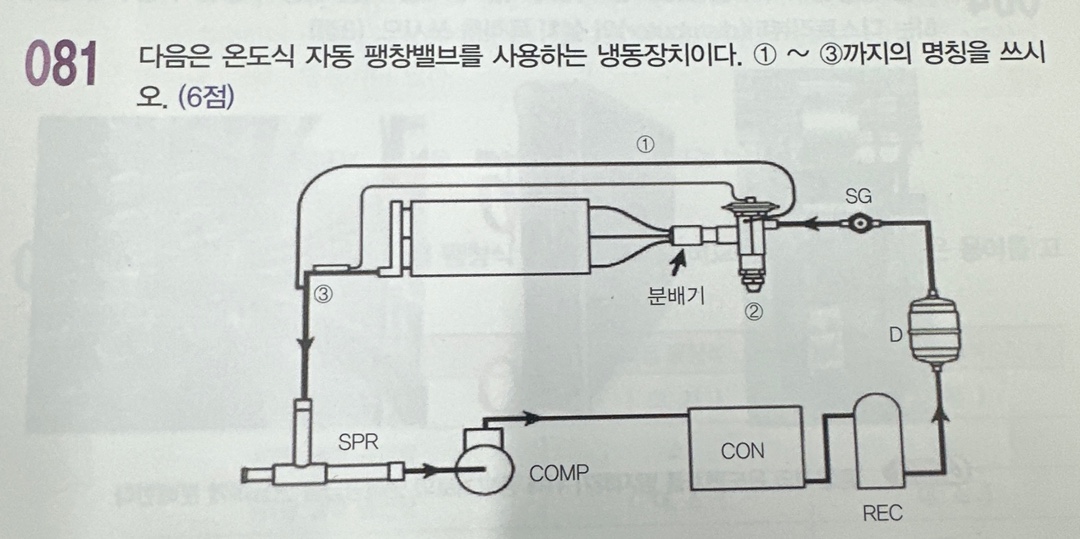

35번
1. 외부균압관
2. 팽창밸브
3. 감온통 또는 감온구

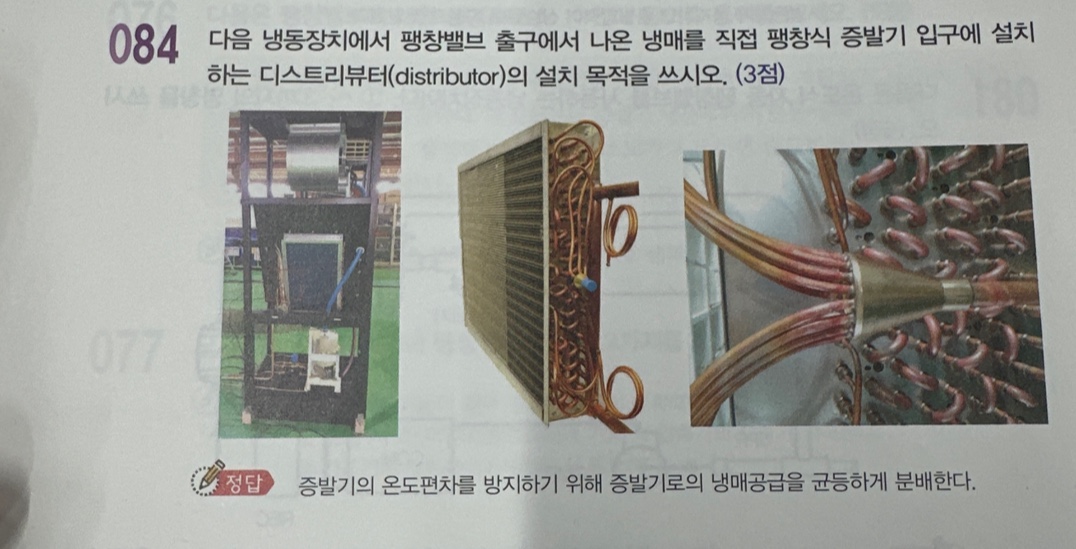

36번
증발기의 온도편차를 방지하기위해 증발기로의 냉매공급을 균등하게 분배한다.

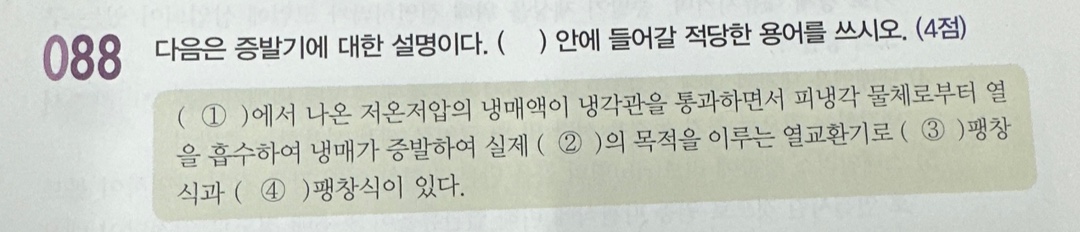

37번
1. 팽창밸브
2. 냉동
3. 직접
4. 간접팽창 또는 브라인
38번
2단압축의 장점 3가지를 쓰세요
1. 압축기의 체적효율 증가
2. 압축기 과열 및 소요동력 증가 방지
3. 성적계수 증가
39번
1. 압축기에서 토출되는 냉매가스 중에 혼입되는 오일을 분리시키기 위하여 압축기와 응축기 사이에 설치
2. 원심분리형, 가스충돌형, 유속 감소형

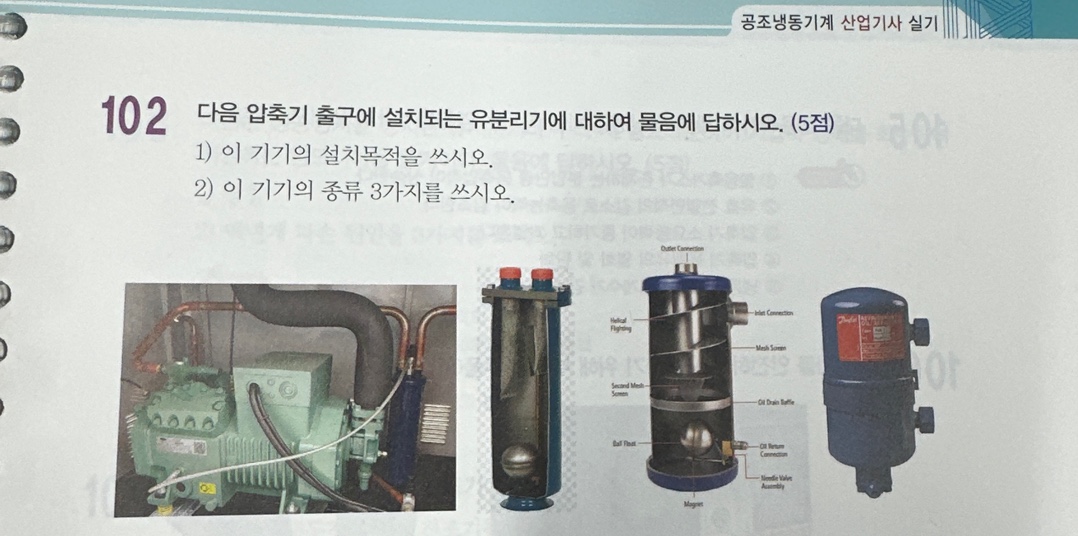

40번
유분리기에 대하여 물음에 답하시오
1. 이기기의 설치 위치는?
2 .이기기 설치해야하는 경우 3가지는?
1. 압축기와 응축기 사이
2. 만액식 증발기를 사용하는경우
토출가스 배관이 길어지는 경우
증발온도가 낮은 저온장치인 경우

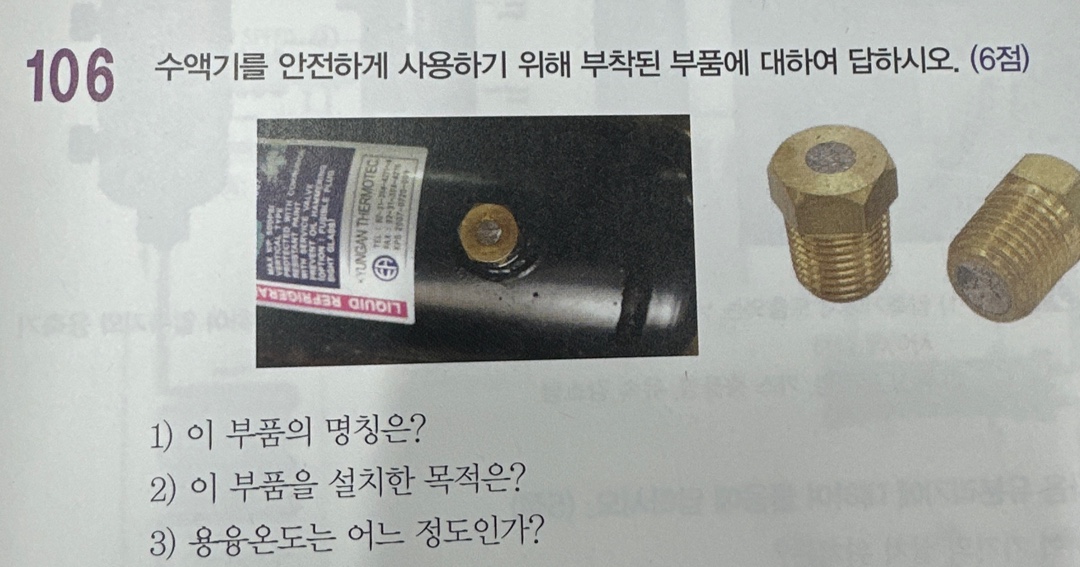

41번
1. 가용전
2. 열에의해 가용합금이 녹아 냉매가스를 외부로 방출한다.
3. 68~75도

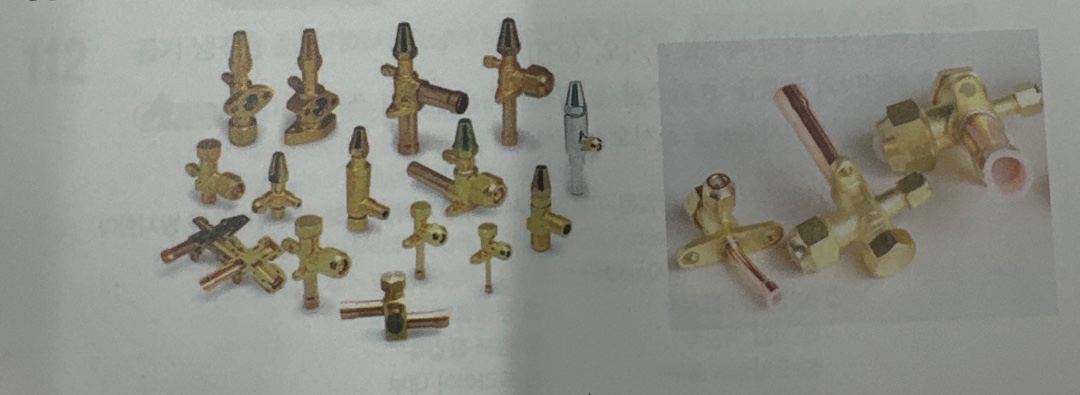

42번
1 명칭 : 서비스밸브
2 역할 : 냉매 및 오일 충전이나 회수하고자 할 때

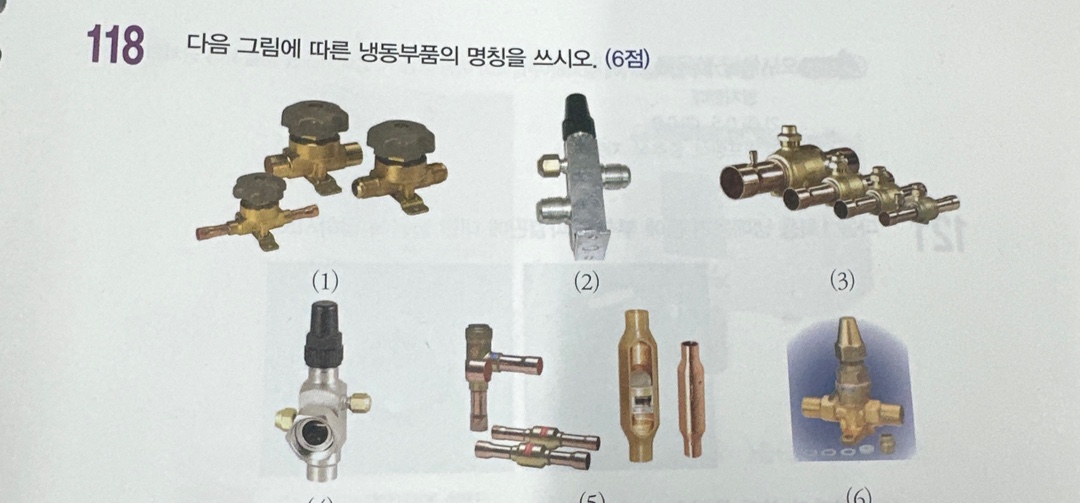

43번
1. 다이어프램 형 스톱밸브
2. 브라킷밸브
3. 볼밸브
4. 로타록밸브
5. 체크밸브
6. 서비스밸브
44번
1. 압축기 흡입관에 설치
2. 이하, 압축기

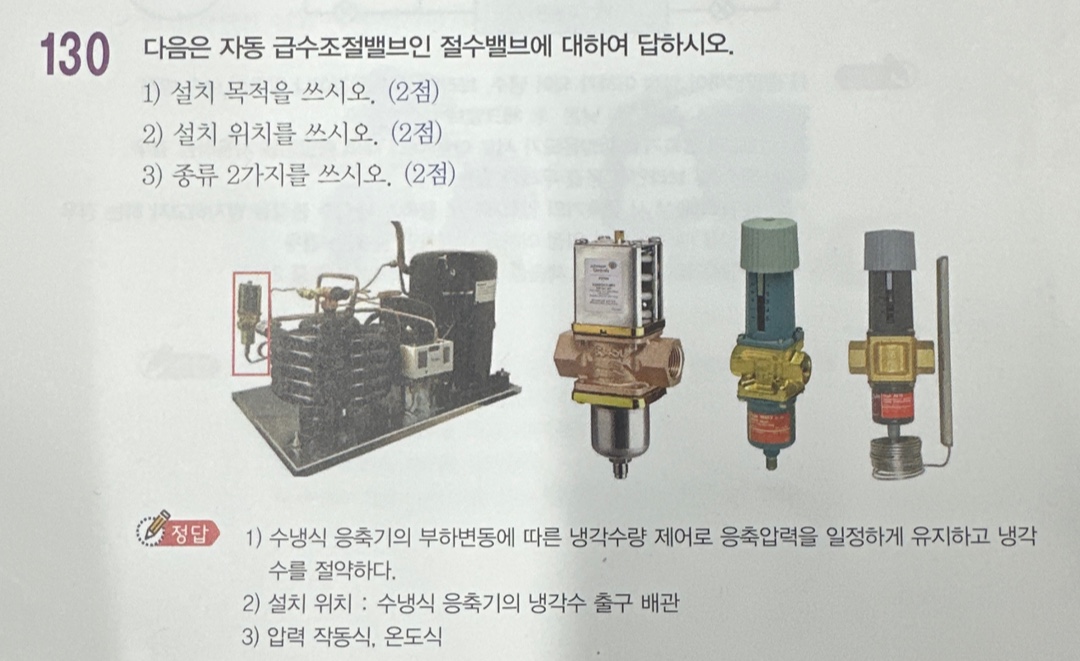

45번
1. 응축기의 부하변동에 따른 냉각수량 제어로 응축압력을 일정하게 유지하고 냉각수를 절약한다.
2. 수냉식 응축기의 냉각수 출구 배관
3. 압력작동식, 온도식

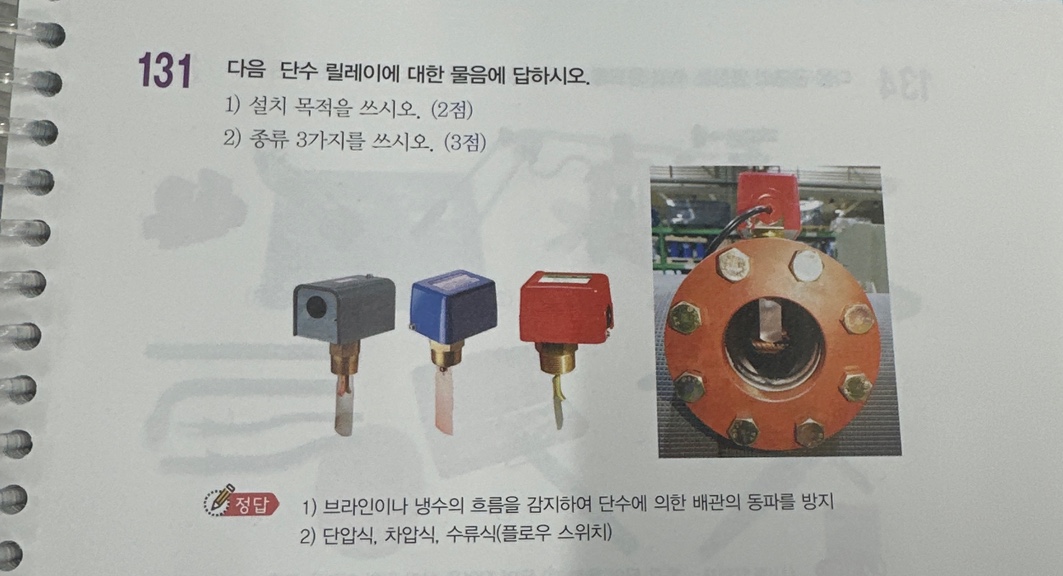

46번
1. 브라인이나 냉수의 흐름을 감지하여 단수에 의한 배관 동파를 방지
2. 단압식, 차압식 ,수류식

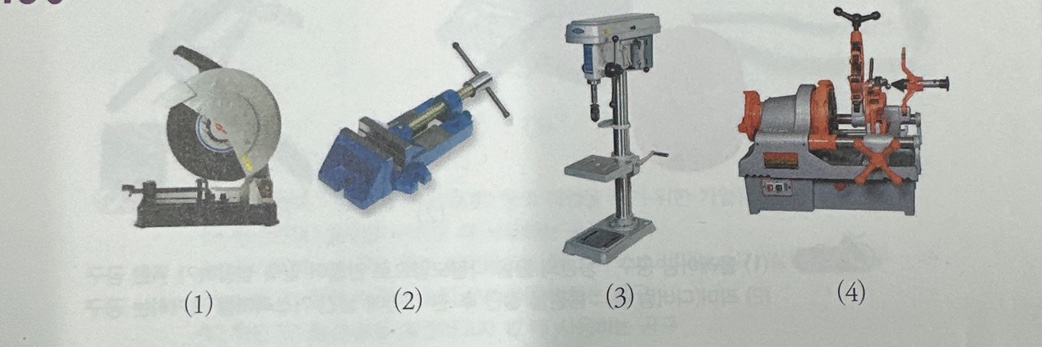

47번
1. 고속숫돌절단기
2. 볼반바이스
3. 탁상드릴
4. 동력나사절삭기

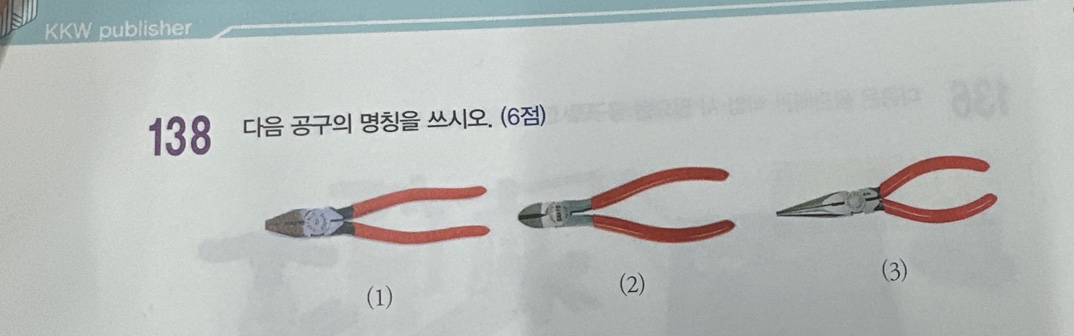

48번
1. 펜치
2. 니퍼
3. 롱노즈 플라이어
