5과목(건설공사 안전관리) 1~100 해설 페이지

건설공사관리 주요 기능
안전/품질/공정 관리

근로자의 직종이 매우 다양하다.

사업주는 작업으로 인하여 물체가 떨어지거나 날아올 위험이 있는 경우 낙하물 방지망, 수직보호망 또는 방호선반의 설치, 출입금지구역의 설정, 보호구의 착용 등 위험을 방지하기 위하여 필요한 조치를 하여야 한다.

작업 중인 공구는 작업이 편리한 반경 내의 작업대나 기계 위에 올려놓고 사용하면 위험하다.

수평구명줄: 수평으로 이동 시 사용

연마기는 금속이나 석재 가공용이다.

해체작업용 기계, 기구 종류
대형 브레이커/압쇄기/철제해머/핸드브레이커/팽창제/절단톱/하이드로잭/쐐기타입기/화염방사기/절단줄톱

데릭: 양중기 종류

램머: 다지기기계의 일종이며 구조물의 뒤채우기 등 좁은 장소에 사용하는 기계

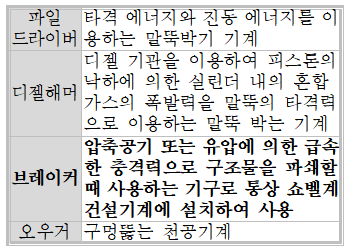

④: 1톤 전후의 해머를 크롤러크레인 등에 부착하여 구조물에 충격을 주어 파쇄하는 것이다.

셔블(shovel)에 부착하여 사용하며 일반적으로 하향 작업에 적합하다.

호이스트 스위치는 안전장치가 아니다.

리프트 방호장치: 과부하방지장치/권과방지장치/비상정지장치/제동장치/조작반 잠금장치

④: 승강기 방호장치
곤돌라 방호장치: 과부하방지장치/권과방지장치/비상정지장치/제동장치

타이어식: 승차감, 주행성, 기동성이 좋다.
무한궤도식: 연약지반에서 적당하며 기동성이 안좋다.

④: 이동식 크레인

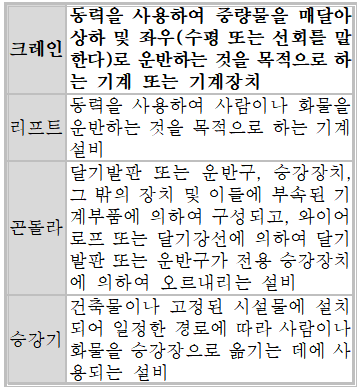

리프트란 동력을 사용하여 사람이나 화물을 운반하는 것을 목적으로 하는 기계설비

③: 중장비는 자격있는 사람이 운전을 해야
한다.

①: 삼각데릭의 인접시설에 장해가 없는 상태에서 270° 회전이 가능하다.
③: 휠 크레인은 장거리 이동에 부적당하다.
④: 휠 크레인은 크롤러 크레인보다 기동성이 뛰어나다.

삼각데릭 회전반경은 270도이다.

-산업용 리프트
동력을 사용하여 가이드레일을 따라 상하로 움직이는 운반구를 매달아 화물을 운반할 수 있는 설비 또는 이와 유사한 구조 및 성능을 가진 것으로 건설현장 외의 장소에서 사용하는 것
-이삿짐 운반용 리프트
연장 및 축소가 가능하고 끝단을 건축물 등에 지지하는 구조의 사다리형 붐에 따라 동력을 사용하여 움직이는 운반구를 매달아 화물을 운반하는 설비로서 화물자동차 등 차량 위에 탑재하여 이삿짐 운반 등에 사용하는 것

클램쉘은 수중굴착에 유용하다.

파워셔블에 대한 설명이다.

로더: 운반/적재/정지 작업

파워쇼벨은 기계가 위치한 면보다 높은 곳을 파낼 때 유용하다.

굴착기 전부장치: 붐/암/버킷
전(前)부장치: 상부장치 앞에 있는 장치

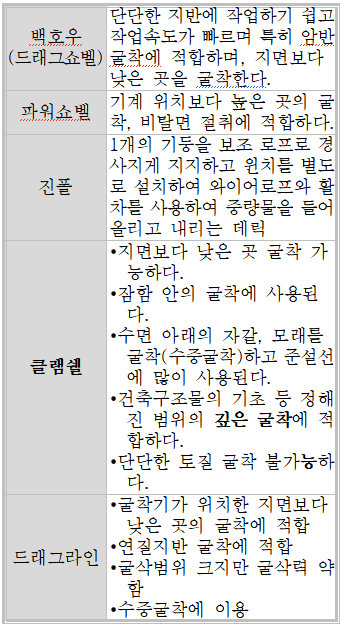

①: 백호는 장비가 위치한 지면보다 낮은 곳의 땅을 파는데에 적합하다.
③: 파워쇼벨은 기계 위치보다 높은 곳의 굴착, 비탈면 절취에 적합하다.
④: 철골공사의 세우기용 주요 기계설비

재료의 계량장치를 배쳐라 하며 배쳐에 재료를 넣는 설비, 계량한 재료를 믹서에 투입하는 설비를 합하여 배쳐플랜트라 한다.

차량계 건설기계 종류

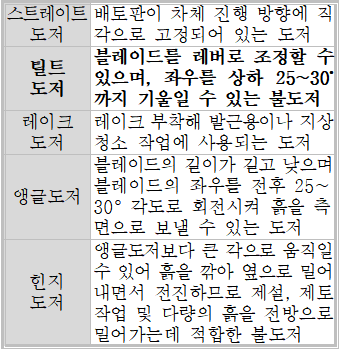

1. 도저형 건설기계(불도저, 스트레이트도저, 틸트도저, 앵글도저, 버킷도저 등)
2. 모터그레이더(motor grader, 땅 고르는 기계)
3. 로더(포크 등 부착물 종류에 따른 용도 변경 형식을 포함한다)
4. 스크레이퍼(scraper, 흙을 절삭ㆍ운반하거나 펴 고르는 등의 작업을 하는 토공기계)
5. 크레인형 굴착기계(크램쉘, 드래그라인 등)
6. 굴착기(브레이커, 크러셔, 드릴 등 부착물 종류에 따른 용도 변경 형식을 포함한다)
7. 항타기 및 항발기
8. 천공용 건설기계(어스드릴, 어스오거, 크롤러드릴, 점보드릴 등)
9. 지반 압밀침하용 건설기계(샌드드레인머 신, 페이퍼드레인머신, 팩드레인머신 등)

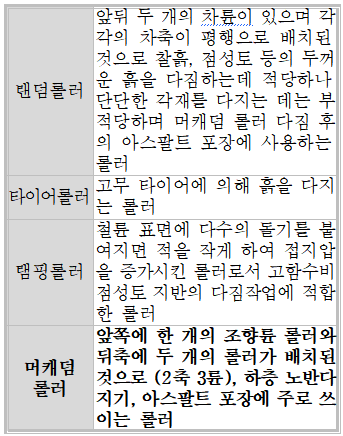

10. 지반 다짐용 건설기계(타이어롤러, 매커 덤롤러, 탠덤롤러 등)
11. 준설용 건설기계(버킷준설선, 그래브준설 선, 펌프준설선 등)
12. 콘크리트 펌프카
13. 덤프트럭
14. 콘크리트 믹서 트럭
15. 도로포장용 건설기계(아스팔트 살포기, 콘크리트 살포기, 아스팔트 피니셔, 콘크리트 피니등)
16. 골재 채취 및 살포용 건설기계(쇄석기, 자갈채취기, 골재살포기 등)
17. 제1호부터 제16호까지와 유사한 구조 또는 기능을 갖는 건설기계로서 건설작 업에 사용하는 것

바이브로 해머는 진동을 이용하며 연약지반에 적합하고 상대적으로 소음이 적다.

진동작업이란 다음 각 목의 어느 하나에 해당하는 기계ㆍ기구 사용하는 작업을 말한다.가. 착암기(鑿巖機)나. 동력을 이용한 해머다. 체인톱라. 엔진 커터(engine cutter)마. 동력을 이용한 연삭기바. 임팩트 렌치(impact wrench)사. 그 밖에 진동으로 인하여 건강장해를 유발할 수 있는 기계ㆍ기구

항타기는 지반에 말뚝 박을 때 사용한다.

스크레이퍼: scraper, 흙을 절삭ㆍ운반하거나 펴 고르는 등의 작업을 하는 토공기계)

리퍼에 대한 설명이다.
②: 흙을 절삭ㆍ운반하거나 펴 고르는 등의 작업을 하는 토공기계
③: 지반 다짐용 건설기계
④: 크레인형 굴착기계

리퍼에 대한 설명이다.
②: 흙을 절삭ㆍ운반하거나 펴 고르는 등의 작업을 하는 토공기계
③: 지반 다짐용 건설기계
④: 크레인형 굴착기계

가설구조물 구비조건: 경제성/작업성/안전성

가설구조물은 영구적인이 아닌 한시적인 구조물이다.

호스, 전선등은 다른 작업장을 거치지 않는 직선상의 배선이어야 하며, 길이가 짧아야 한다.

끌의 부러짐을 방지하기 위하여 작업자세는 하향 수직방향으로 유지하도록 하여야 한다.

사업주는 레버풀러(lever puller) 또는 체인블록(chain block)을 사용하는 경우 다음 각 호의 사항을 준수하여야 한다.
1. 정격하중을 초과하여 사용하지 말 것
2. 레버풀러 작업 중 훅이 빠져 튕길 우려가있을 경우에는 훅을 대상물에 직접 걸지말고 피벗클램프(pivot clamp)나 러그(lug)를 연결하여 사용할 것
3. 레버풀러의 레버에 파이프 등을 끼워서  사용하지 말 것
4. 체인블록의 상부 훅(top hook)은 인양하중에 충분히 견디는 강도를 갖고, 정확히지탱될 수 있는 곳에 걸어서 사용할 것
5. 훅의 입구(hook mouth) 간격이 제조자가 제공하는 제품사양서 기준으로 10퍼센트 이상 벌어진 것은 폐기할 것
6. 체인블록은 체인의 꼬임과 헝클어지지 않도록 할 것
7. 훅은 변형, 파손, 부식, 마모되거나 균열된 것을 사용하지 않도록 조치할 것
8. 다음 각 목의 어느 하나에 해당하는 체인을 사용하지 않도록 조치할 것가. 변형, 파손, 부식, 마모되거나 균열된것나. 체인의 길이가 체인이 제조된 때의길이의 5퍼센트를 초과한 것다. 링의 단면지름이 체인이 제조된 때의해당 링의 지름의 10퍼센트를 초과하여 감소한 것

인양 와이어로프의 매달기 각도는 양변 60도를 기준으로 2열로 매달고 와이어 체결지점은 수평부재의 1/3 기점을 기준해야 한다.

다음 각 호의 작업을 할 경우 걸이자 및 보조자는 관계자와 작업내용 등에 대하여 협의하여야 한다.
1. 좁은 장소나 장애물이 있는 장소에서의걸이
2. 트럭이나 대차상에서의 걸이
3. 물체를 반전, 전도시키기 위한 걸이
4. 긴 물체, 중량물, 이형물 등의 걸이

사업주는 우회로를 설치하여 사용함에 있어서 다음 각 호의 사항을 준수하여야 한다.
1. 교통량을 유지시킬 수 있도록 계획되어야한다.
2. 시공중인 교량이나 높은 구조물의 밑을통과해서는 안되며 부득이 시공중인 교량이나 높은 구조물의 밑을 통과하여야 할경우에는 필요한 안전조치를 해야 한다.
3. 모든 교통통제나 신호등은 교통법규에 적합하도록 하여야 한다.
4. 우회로는 항시 유지보수 되도록 확실한점검을 실시하여야 하며 필요한 경우에는가설등을 설치하여야 한다.
5. 우회로의 사용이 완료되면 모든 것을 원 상복구하여야 한다.

다음 각 목의 어느 하나에 해당하는 와이어로프를 달비계에 사용해서는 아니 된다.
1. 이음매가 있는 것
2. 와이어로프의 한 꼬임에서 끊어진 소선의 수가 10% 이상인 것
3. 지름 감소가 공칭지름의 7%를 초과하는 것
4. 꼬인 것
5. 심하게 변형되거나 부식된 것
6. 열과 전기충격에 의해 손상된 것

이음매가 있는 것

지름 감소가 공칭지름 7%를 초과하는 것

와이어로프의 한 꼬임에서 소선의 수가 10% 이상 절단된 것 사용하면 안된다.

③: 와이어로프 사용금지 기준

다음 각 목의 어느 하나에 해당하는 달기 체인을 달비계에 사용해서는 아니 된다.

가. 달기 체인의 길이가 달기 체인이 제조된 때의 길이의 5퍼센트를 초과한 것
나. 링의 단면지름이 달기 체인이 제조된 때의 해당 링의 지름의 10퍼센트를 초과하여 감소한 것
다. 균열이 있거나 심하게 변형된 것

B: 달기 체인의 길이가 달기 체인이 제조된때의 길이의 5퍼센트를 초과한 것

개구부에 대한 설명이다.

사업주는 작업발판 및 통로의 끝이나 개구부로서 근로자가 추락할 위험이 있는 장소에는 안전난간, 울타리, 수직형 추락방망 또는 덮개 등(이하 이 조에서 “난간등”이라 한다)의 방호 조치를 충분한 강도를 가진 구조로 튼튼하게 설치하여야 하며, 덮개를 설치하는 경우에는 뒤집히거나 떨어지지 않도록 설치하여야 한다. 이 경우 어두운 장소에서도 알아볼 수 있도록 개구부임을 표시해야 하며, 수직형 추락방망은 한국산업표준에서 정하는 성능기준에 적합한 것을 사용해야 한다.

사업주는 작업발판 및 통로의 끝이나 개구부로서 근로자가 추락할 위험이 있는 장소에는 안전난간, 울타리, 수직형 추락방망 또는 덮개 등(이하 이 조에서 “난간등”이라 한다)의 방호 조치를 충분한 강도를 가진 구조로 튼튼하게 설치하여야 하며, 덮개를 설치하는 경우에는 뒤집히거나 떨어지지 않도록 설치하여야 한다. 이 경우 어두운 장소에서도 알아볼 수 있도록 개구부임을 표시해야 하며, 수직형 추락방망은 한국산업표준에서 정하는 성능기준에 적합한 것을 사용해야 한다.

안전난간은 구조적으로 가장 취약한 지점에서 가장 취약한 방향으로 작용하는 100킬로그램 이상의 하중에 견딜 수 있는 튼튼한 구조일 것

발끝막이판은 바닥면등으로부터 10cm 이상
의 높이를 유지할 것.

방망의 정기시험은 사용개시 후 1년 이내로 하고, 그 후 6개월마다 1회씩 정기적으로 시험용사에 대해서 등속인장시험을 해야 한다.

방망 지지점은 600킬로그램의 외력에 견딜 수 있는 강도를 보유하여야 한다(다만, 연속적인 구조물이 방망 지지점인 경우의 외력이 다음식에 계산한 값에 견딜 수 있는 것은 제외한다.).
F=200B
여기에서 F는 외력(단위: kg), B는 지지점 간격(단위: m)이다.
→ 200∙1.5=300kg

방망 지지점은 600킬로그램의 외력에 견딜 수 있는 강도를 보유하여야 한다(다만, 연속적인 구조물이 방망 지지점인 경우의 외력이 다음식에 계산한 값에 견딜 수 있는 것은 제외한다.).
F=200B
여기에서 F는 외력(단위: kg), B는 지지점 간격(단위: m)이다.
→ 200∙1.5=300kg

방망사 신품에 대한 인장강도

방망에는 보기 쉬운 곳에 다음 각 호의 사항을 표시하여야 한다.
1. 제조자명
2. 제조연월
3. 재봉치수
4. 그물코
5. 신품일 때의 방망의 강도

망의 처짐은 짧은 변 길이의 12% 이상이 되도록 할 것

추락방호망은 수평으로 설치하고, 망 처짐은 짧은 변 길이의 12% 이상이 되도록 할 것

건축물 등의 바깥쪽으로 설치하는 경우 추락방호망의 내민 길이는 벽면으로부터 3m 이상 되도록 할 것

그물코: 사각 또는 마름모로서 그 크기는 19cm 이하이어야 한다.

투하설비는 낙하 방지를 위함이다.

쓰레기 투하시설 또는 반출계획
-높이 3m 이상에서 자재 투하 시 반드시 투하설비를 설치한다.
-투하설비의 종류
-이음부는 충분히 겹쳐 설치하여 쓰레기가 뛰어나오지 않도록 함
-구조체와의 긴결을 확실하게 함
-최하부에는 방호휀스 및 표지판을 설치, 관계자 외 접근금지
-투하입구 장소에는 적정 낙하방지설비 설치
-투하작업 중 감시원 배치
-투하설비 종류는 THP관 600을 이용할 예정임

높이 10미터 이내마다 설치하고, 내민 길이는 벽면으로부터 2미터 이상으로 할 것

높이 10미터 이내마다 설치하고, 내민 길이는 벽면으로부터 2미터 이상으로 할 것

높이 10미터 이내마다 설치하고, 내민 길이는 벽면으로부터 2미터 이상으로 할 것

수평면과의 각도는 20도 이상 30도 이하를 유지할 것

안전난간은 구조적으로 가장 취약한 지점에서 가장 취약한 방향으로 작용하는 100kg 이상의 하중에 견딜 수 있는 튼튼한 구조일 것

난간대는 지름 2.7센티미터 이상의 금속제 파이프나 그 이상의 강도가 있는 재료일 것

사업주는 높이가 3미터를 초과하는 계단에 높이 3미터 이내마다 진행방향으로 길이 1.2미터 이상의 계단참을 설치해야 한다.

사업주는 계단 및 계단참을 설치하는 경우 매제곱미터당 500킬로그램 이상의 하중에 견딜 수 있는 강도를 가진 구조로 설치하여야 하며, 안전율[안전의 정도를 표시하는 것으로서 재료의 파괴응력도(破壞應力度)와 허용응력도(許容應力度)의 비율을 말한다)]은 4 이상으로 하여야 한다.

사업주는 높이 1미터 이상인 계단의 개방된 측면에 안전난간을 설치하여야 한다.

사업주는 공사용 가설도로를 설치하여 사용함에 있어서 다음 각 호의 사항을 준수하여야 한다.

1. 도로의 표면은 장비 및 차량이 안전운행 할 수 있도록 유지·보수하여야 한다.
2. 장비사용을 목적으로 하는 진입로, 경사로 등은 주행하는 차량통행에 지장을 주지 않도록 만들어야 한다.
3. 도로와 작업장높이에 차가 있을 때는 바리케이트 또는 연석 등을 설치하여 차량의 위험 및 사고를 방지하도록 하여야 한다.
4. 도로는 배수를 위해 도로 중앙부를 약간 높게 하거나 배수시설을 하여야 한다.
5. 운반로는 장비의 안전운행에 적합한 도로의 폭을 유지하여야 하며, 또한 모든 커브는 통상적인 도로폭보다 좀더 넓게 만들고 시계에 장애가 없도록 만들어야 한다.
6. 커브 구간에서는 차량이 가시거리의 절반 이내에서 정지할 수 있도록 차량의 속도를 제한하여야 한다.
7. 최고 허용경사도는 부득이한 경우를 제외하고는 10퍼센트를 넘어서는 안된다.
8. 필요한 전기시설(교통신호등 포함.), 신호수, 표지판, 바리케이트, 노면표지등을 교통 안전운행을 위하여 제공하여야 한다.
9. 안전운행을 위하여 먼지가 일어나지 않도록 물을 뿌려주고 겨울철에는 눈이 쌓이지 않도록 조치하여야 한다.

사업주는 가설통로를 설치하는 경우 다음 각 호의 사항을 준수하여야 한다.
1. 견고한 구조로 할 것
2. 경사는 30도 이하로 할 것. 다만, 계단을 설치하거나 높이 2미터 미만의 가설통로로서 튼튼한 손잡이를 설치한 경우엔 그러하지 아니하다.
3. 경사가 15도를 초과하는 경우에는 미끄러지지 아니하는 구조로 할 것
4. 추락위험이 있는 장소에는 안전난간을 설치할 것. 다만, 작업상 부득이한 경우는 필요한 부분만 임시로 해체할 수 있다.
5. 수직갱에 가설된 통로의 길이가 15미터 이상인 경우에는 10미터 이내마다 계단 참을 설치할 것
6. 건설공사에 사용하는 높이 8미터 이상인 비계다리에는 7미터 이내마다 계단참을 설치할 것

사업주는 가설통로를 설치하는 경우 다음 각 호의 사항을 준수하여야 한다.
1. 견고한 구조로 할 것
2. 경사는 30도 이하로 할 것. 다만, 계단을 설치하거나 높이 2미터 미만의 가설통로로서 튼튼한 손잡이를 설치한 경우엔 그러하지 아니하다.
3. 경사가 15도를 초과하는 경우에는 미끄러지지 아니하는 구조로 할 것
4. 추락위험이 있는 장소에는 안전난간을 설치할 것. 다만, 작업상 부득이한 경우는 필요한 부분만 임시로 해체할 수 있다.
5. 수직갱에 가설된 통로의 길이가 15미터 이상인 경우에는 10미터 이내마다 계단 참을 설치할 것
6. 건설공사에 사용하는 높이 8미터 이상인 비계다리에는 7미터 이내마다 계단참을 설치할 것

수직갱에 가설된 통로의 길이가 15m 이상인 경우에는 10m 이내마다 계단참을 설치할 것

사다리식 통로 기울기는 75° 이상으로 한다.

폭은 30센티미터 이상으로 할 것

발판과 벽과의 사이는 15센티미터 이상의 간격을 유지할 것

사다리의 상단은 걸쳐놓은 지점으로부터 60센티미터 이상 올라가도록 할 것

발판과 벽과의 사이는 15cm 이상 간격을 유지할 것

사업주는 제1항 및 제2항에도 불구하고 작업발판 및 추락방호망을 설치하기 곤란한 경우에는 근로자로 하여금 3개 이상의 버팀대를 가지고 지면으로부터 안정적으로 세울 수 있는 구조를 갖춘 이동식 사다리를 사용하여 작업을 하게 할 수 있다. 이 경우 사업주는 근로자가 다음 각 호의 사항을 준수하도록 조치해야 한다.
1. 평탄하고 견고하며 미끄럽지 않은 바닥에 이동식 사다리를 설치할 것
2. 이동식 사다리의 넘어짐을 방지하기 위해 다음각 목의 어느 하나 이상에 해당하는 조치를할 것가. 이동식 사다리를 견고한 시설물에 연결하여 고정할 것나. 아웃트리거(outrigger, 전도방지용 지지대)를 설치하거나 아웃트리거가 붙어있는 이동식 사다리를 설치할 것다. 이동식 사다리를 다른 근로자가 지지하여넘어지지 않도록 할 것
3. 이동식 사다리의 제조사가 정하여 표시한 이동식 사다리의 최대사용하중을 초과하지 않는범위 내에서만 사용할 것
4. 이동식 사다리를 설치한 바닥면에서 높이 3.5 미터 이하의 장소에서만 작업할 것
5. 이동식 사다리의 최상부 발판 및 그 하단 디딤대에 올라서서 작업하지 않을 것. 다만, 높이 1미터 이하의 사다리는 제외한다.
6. 안전모 착용하되, 작업 높이 2미터 이상인 경우에는 안전모와 안전대를 함께 착용할 것
7. 이동식 사다리 사용 전 변형 및 이상 유무 등을 점검하여 이상이 발견되면 즉시 수리하거나 그 밖에 필요한 조치를 할 것

이동식 사다리의 넘어짐을 방지하기 위해 다음 각 목의 어느 하나 이상에 해당하는 조치를 할 것

가. 이동식 사다리를 견고한 시설물에 연결하여 고정할 것
나. 아웃트리거(outrigger, 전도방지용지지대)를 설치하거나 아웃트리거가 붙어있는 이동식 사다리를 설치할 것
다. 이동식 사다리를 다른 근로자가 지지하여 넘어지지 않도록 할 것

사업주는 주행 크레인 또는 선회 크레인과 건설물 또는 설비와의 사이에 통로를 설치하는 경우 그 폭을 0.6미터 이상으로 하여야 한다. 다만, 그 통로 중 건설물의 기둥에 접촉하는 부분에 대해서는 0.4미터 이상으로 할 수 있다.

부두 또는 안벽의 선을 따라 통로를 설치하는 경우에는 폭을 90cm 이상으로 할 것

사업주는 크레인의 운전실 또는 운전대를 통하는 통로의 끝과 건설물 등의 벽체의 간격 0.3미터 이하로 하여야 한다.

발판 폭과 동일한 길이 내에 있는 결점지수 총합이 발판 폭의 1/4을 초과하지 말 것

재료의 강도상 결점은 다음 각 목에 따른 검사에 적합하여야 한다.
가. 발판의 폭과 동일한 길이내에 있는 결점치수의 총합이 발판폭의 1/4을 초과하지 않을 것
나. 결점 개개의 크기가 발판의 중앙부에 있는 경우 발판폭의 1/5, 발판의 갓부분에 있을 때는 발판폭의 1/7을 초과하지 않을 것
다. 발판의 갓면에 있을 때는 발판두께의 1/2을 초과하지 않을 것
라. 발판의 갈라짐은 발판폭의 1/2을 초과해서는 아니되며 철선, 띠철로 감아서 보존할 것
