공조냉동 요약A (67문제) 해설 페이지
온도계의 종류 3가지
1. 바이메탈 원형 온도계
2. L형 온도계
3. 열전대 온도계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
`C F
바이메탈 원형 온도계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Kg/cm2
바이메탈 원형 압력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
L형 온도계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
열전대 온도계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
절대압력=( 1 )+( 2 )= ( 3 )-( 4 )
1. 게이지압력
2. 대기압
3. 대기압
4. 진공압력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
표준 대기압 이상의 압력을 측정하는 것으로 일반적으로 탄성식인 ( )압력계를 사용한다
부르돈관
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압력계의 종류
1. 부르돈관 압력계
2. 진공계 (진공 게이지)

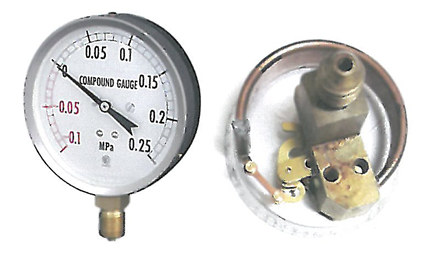

3. 복합 압력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
부르돈관 압력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

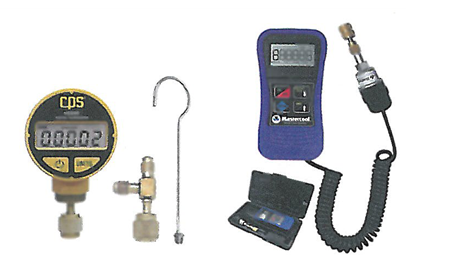

디지털 진공계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
메니폴드 게이지 연결
청색호스 : (1)
적색호스: (2)
황색호스: (3)
1. 저압측 연결
2. 고압측 연결
3. 고압측 연결
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉매가 급격히 분리되어 유면이 약동하고 심한 거품이 일어나는 현상
오일포밍 현상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
동을 침식시키고 침식된 동이 냉동장치를 순환하다가 압축기 고온부(실린더, 피스톤)에 동이 부착되는 현상
동부착 현상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
암모니아 NH3 현상 (괄호적기)
1.냄새
2. 붉은 리트머스 시험지가 누설 시 ->(1)으로 변색
3. 페놀프탈레인지를 누설개소에 대면 ->(2)으로 변색
4. 유황초를 태워 누설개소에 대면 -> (3)발생
5. 네슬러 시약을 브라인에 떨어뜨리면 ->소량누설->(4) 다량누설 ->(5)
1. 청색
2. 적색
3. 백색연기
4. 황색
5. 자색
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
헬라이드 토치 사용 불꽃색 변화
누설없을시 -> 1
소량 누설시 -> 2
다량 누설시 -> 3
극심할때 -> 4
1. 청색
2. 녹색
3. 자색
4. 불이 꺼진다
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압축기의 종류 4가지
1. 왕복동식
2. 회전식
3. 스크류식
4. 스크롤식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수식 냉동기에서 상변화를 하며 열을 전달하는 물질
냉매
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수식 냉동기에서 생산하고자 하는 차가운 물로 건물을 냉방 하고자 하는 데 사용 되는것
냉수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수기와 응축기의 냉각을 위해 공급되는 물
냉각수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수제에 냉매가 많이 섞여 있어 농도가 옅은 묽은 흡수액
희용액
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수제에 냉매가 적게 섞여 있어 농도가 진한 흡수액
농용액
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기에서 발생된 냉매증기는 흡수기 내부의 농용액에 흡수되고 증발기의 압력이 일정하게 유지 되도록 하는장치는?
흡수기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
외부에서 열을 공급하여 흡수제에 용해되어 있던 냉매를 분리하여 냉매는 증발되고 흡수제는 농용액으로 재생되는 장치
재생기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉매가 기체상태에서 액체상태로 응축되는 열교환기로 냉각탑에서 냉각수가 공급되어 냉각하고 냉각탑으로 되돌아 가는것
응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉매가 액체상태에서 기체상태로 증발되는 열교환기로 냉수가 만들어져 공조기의 냉각코일이나 팬코일 유닛 등에 공급되는것
증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수식 냉온수기의 기본 구성요소 5가지
1. 증발기
2. 흡수기
3. 고온재생기
4. 저온재생기
5. 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기 내의 진공도를 유지하기 위해 불응축 가스를 모아 추기펌프에 의해 외부로 배출하는 장치
추기장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
여름철주간에 일시적으로 집중되는 냉방 전력수요를 전력사용이 적은 심야시간대로 이동시켜
주.야간의 전력부하의 평준화와 값싼 심야전력의 이용에 따른 냉방비용을 절감시킬 수 있는 설비로 심야에 냉동기로 얼음을 제조하여 축열조에 저장했다가 필요시나 부하 증가 시 사용하는 설비
빙축열식 냉동설비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
히트펌프 난방시스템
냉 난방 겸용 에어컨은
냉방시에는 여름철(1)을 사용할때와 동일하게 생각하면 되며
난방시에는 (2)의 (3)을 (4)에 의해 냉방과 (5)방향으로 흐르게 하므로
(6)/(7) 역할을 바꾸어준다
1. 에어컨
2. 냉매
3. 흐름
4. 4방변
5. 반대
6. 실내
7. 외기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

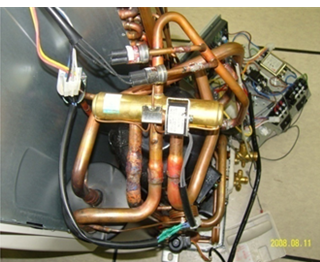

냉매가 난방으로 흐러던 방향을 바꿔 냉방 방향으로 냉매가 흐르는것
사방변
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉동장치의 저압측의 점검이나 수리 등을 위하여 냉동장치를 개방하고자 할 때 냉동장치 계통 내의 (1)를 (2)나 (3)등의 (4)으로 회수하는 작업
명칭:(5)
1.저압측 냉매
2. 응축기
3. 수액기
4. 고압측
5. 펌프다운
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
응축기의 종류 3가지
1. 공랭식
2. 수냉식
3. 증발식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
송풍기로 공기를 불어 응축시키는 방법으로 전열이 불량한 공기측에 핀을 부착하는 응축기
공랭식 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉각탑으로부터 냉각수를 순환시켜 응축시키는 방법으로 중대형의 냉동기에 사용하는 응축기
수냉식 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

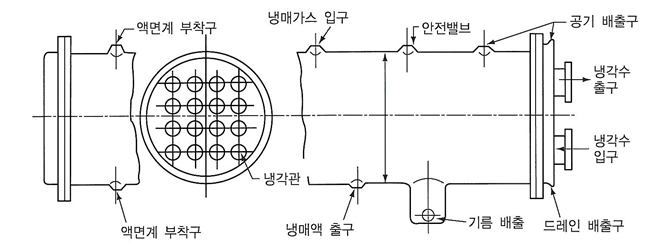

횡형 쉘 엔 튜브식 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
내관과 외관의 2중관으로 제작되어 내측관에 냉각수 외측관에 냉매가 역류하므로 과냉각이 양호하며 중소형이나 패키지 에어컨에 주로 사용되는 응축기
2중관식 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

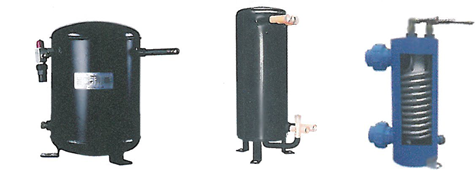

원통 내에 나선 모양의 코일이 감겨져 있는 구조로 쉘 내에 냉매, 코일 내에 냉각수가 흐르는 방식의 응축기는?
쉘 엔 코일식 응축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수냉식 응축기에서 냉매를 응축시키고 열을 흡수하여 온도가 높아진 냉각수를 공기와 접촉시켜 물의 증발잠열을 이용하여 냉각수를 재생시키는 장치
냉각
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

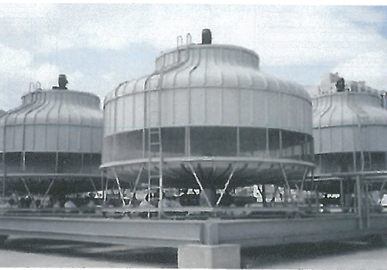

대향류형 냉각탑
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

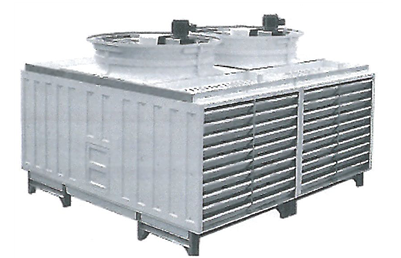

직교류형 냉각탑
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
응축기에서 응축 액화된 고온,고압의 냉매액을 교축 팽창시켜 저온,저압으로 낮추며, 증발기 냉동부하의 변동에 따라 냉매량을 조절하는 밸브
팽창밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
0.8~2mm정도의 가늘고 긴 관으로 냉매량 조절이 어렵고 가정용 소형 냉동기 등에 사용하는 장치
모세관
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉동기가 정지하면 증발압력이 상승하여 자동적으로 밸브가 닫히고
냉수 또는 브라인의 동결방지용으로 사용되는 밸브는?
정압식 팽창밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

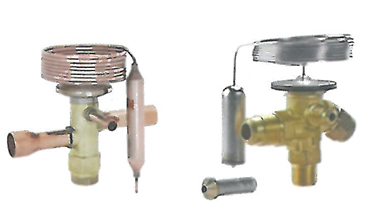

증발기 출구에 감온통을 설치하여 감온통에서 감지한 냉매가스의 과열도가 증가하면 열리고 부하가 감소하여 과열도가 적어지면 닫혀 냉매량을 제어하는 밸브는?
온도식 자동팽창밸
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자동식 팽창밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

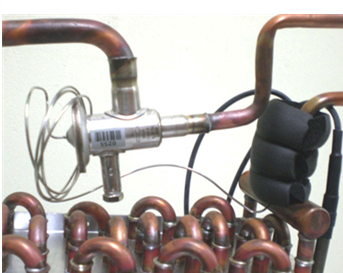

외부 균압형
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡입관경 20mm 이하인경우
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡입관경 20mm 이상인 경우
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

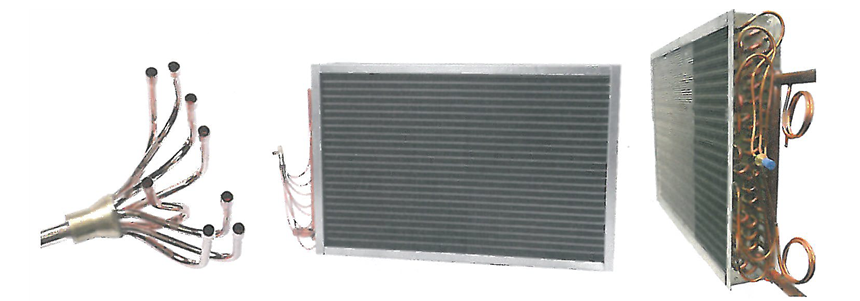

직접 팽창식 증발기에서 증발기 입구에 설치하여 냉매공급을 균일하게 분배 되도록 설치하며 이때에는 마찰저항이 커지므로 외부 균압형 팽창밸브를 사용하는 것은?
냉매분배기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

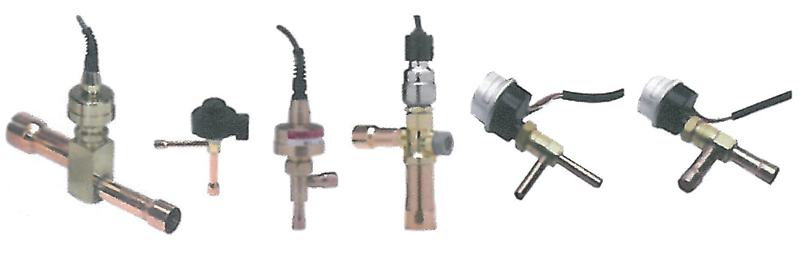

여러가지 구동방식이 있으나 가장 많이 보급된 스텝 모터 구동방식으로 증발기 전후 온도 센서에 의하여 증발기 출구 냉매가스의 과열도를 측정하고 이 신호에 따라 밸브를 개폐하며 증발기에 유입하는 냉매량을 정밀히 제어하는 밸브는?
전자식 팽창밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기에 1차 냉매의 잠열을 이용하여 직접 피냉각물체로부터 열을 흡수하는 방식
직접 팽창식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기에 2차 냉매인 브라인의 현열을 이용하여 피냉각물체로부터 열을 흡수하는방식
간접 팽창식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기 1차 냉매의 잠열을 이용하여 직접 피냉각물체로부터 열을 흡수하는 방식
직접 팽창식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기에 2차 냉매인 브라인의 현열을 이용하여 피냉각물체로부터 열을 흡수하는 방식
간접 팽창식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
증발기의 종류 4가지
1. 건식 증발기
2. 반만액식 증발기
3. 만액식 증발기
4. 액순환식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
건식 증발기
냉매액 (1)% ,냉매가스 (2)%
냉매공급이 위에서 아래로 공급되므로 유회수가 용이하여 (3)가 필요
1. 25
2. 75
3. 유회수장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
반만액식 증발기
냉매액 (1)% 냉매가스 (2)%
1. 50
2. 50
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
만액식 증발기
냉매액 (1)% 가스 (2)%
1. 75
2. 25
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액순환식 증발기
냉매액(1)% 가스(2)%
냉매액을 강제순환으로 오일의 체류우려가 없고 (3)이 가장(4)하다
1. 80
2. 20
3. 전열
4. 우수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

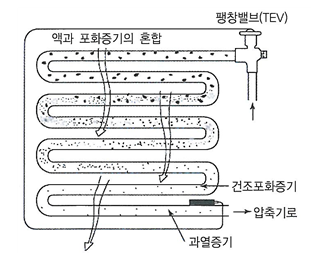

건식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
반만액식 증발
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

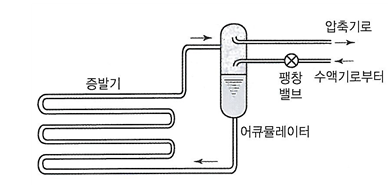

만액식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

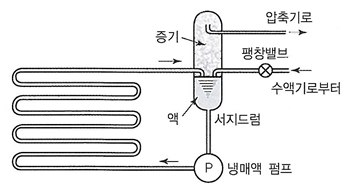

액순환식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

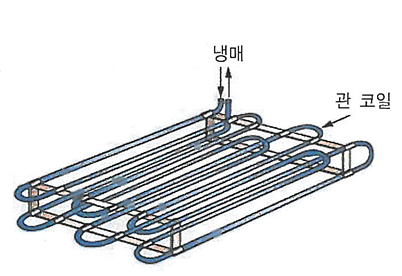

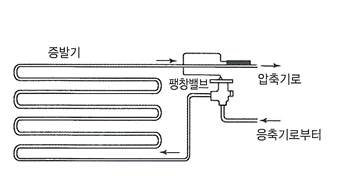

전열이 불량하여 관이 길어져 압력강하가 크다
관코일식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

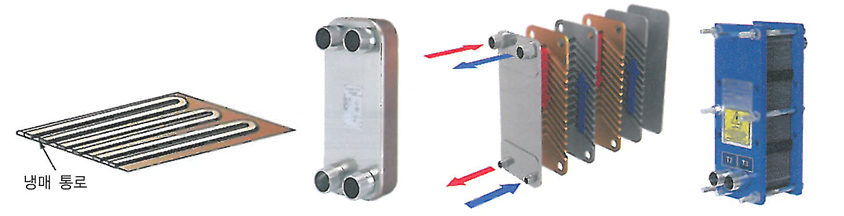

알루미늄 판이나 스테인리스 판 2장을 압접하여 그 사이에 통로를 만들어 냉매가 통과하도록 한 구조
가정용 냉장고 쇼케이스 콘텍트 프리저에 주로 사용
플레이트형 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

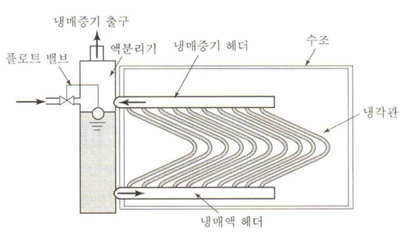

헤링본식 증발기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
청과물 저장 시 보다 좋은 저장성을 확보하기 위해 냉장고 내의 산소를 (1)~(2)%감소시키고
탄산가스를 증가시켜 청과물의 호흡을 억제하여 (3)를 유지하기 위한 냉장고
명칭 (4)
1. 3
2. 5
3. 신선도
4. CA냉장고
