[공유압기능사 필기] 15년 2회차 기출문제 해설 페이지

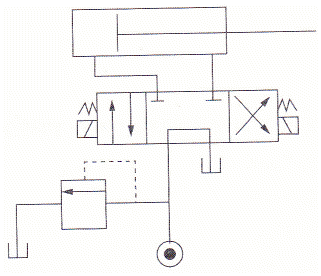

그림과 같은 유압회로의 명칭은?
감속 회로
차동 회로
로킹 회로
정토크 구동 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브는?
AND 밸브
3/2-Way 밸브
압력 시퀀스 밸브
일방향 유량제어 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?
열원의 가까이에서 사용하지 않는다.
공유압 변환기는 수평 방향으로 설치한다.
에어 하이드로 실린더보다 높은 위치에 설치한다.
작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 실린더를 순차적으로 작동시키기 위해서 사용되는 밸브의 명칭은 무엇인가?
시퀀스 밸브
무부하 밸브
압력 스위치
교밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 사용되는 스위치는?
압력 스위치
전기 리드 스위치
광전 스위치
전기 리밋 스위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 밸브에 부착되어 있는 소음기의 역할에 관한 설명으로 옳은 것은?
배기속도를 빠르게 한다.
공압 작동부의 출력이 커진다.
공압 기기의 에너지 효율이 좋아진다.
압축공기 흐름에 저항이 부여되고 배압이 생긴다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연속적으로 공기를 빼내는 공기 구멍을 나타내는 기호는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공기 청정화 장치로 이용되는 공기 필터에 관한 설명으로 적합하지 않은 것은?
압축공기에 포함된 이물질을 제거하여 문제가 발생하지 않도록 사용한다.
압축공기는 필터를 통과하면서 응축된 물과 오물을 제거하는 역할을 한다.
투명의 수지로 되어 있는 필터통은 가정용 중성세제로 세척하여 사용하여야 한다.
필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있어야 추가적인 이물질 공급이 차단되어 효율적이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 탱크의 구비 조건이 아닌 것은?
필요한 기름의 양을 저장할 수 있을 것
복귀관 측과 흡입관 측 사이에 격판을 설치할 것
펌프의 출구 측에 스트레이너가 설치되어 있을 것
적당한 크기의 주유구와 배유구가 설치되어 있을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 실린더나 공압 탱크의 공기를 급속히 방출할 필요가 있을 때 또는 공압 실린더 속도를 증가시킬 필요가 있을때 사용되는 밸브로 가장 적당한 것은?
2압 밸브
셔틀 밸브
체크 밸브
급속 배기 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
접속된 관로를 나타내는 기호는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
루브리케이터(Lubricator)에 사용되는 적정한 윤활유는?
기계유 1종(ISO VG 32)
터빈유 1종, 2종(ISO VG 32)
그리스유 3종, 4종(ISO VG 32)
스핀들유 3종, 4종(ISO VG 32)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압펌프의 성능을 표현하는 것으로 단위시간당 에너지를 의미하는 것은?
동력
전력
항력
추력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
회로설계 시 주의하여야 할 부하 중 과주성 부하에 관한 설명으로 옳지 않은 것은?
음의 부하이다.
저항성 부하이다.
운동량을 증가시킨다.
액추에이터의 운동방향과 동일하게 작용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전기제어의 동작 상태에 관한 설명으로 옳지 않은 것은?
기기의 미소 시간 동작을 위해 조작 동작되는 것을 조깅이라 한다.
계전기 코일에 전류를 흘려 자화 성질을 얻게 하는 것을 여자라 한다.
계전기 코일에 전류를 차단하여 자화 성질을 잃게 하는 것을 소자라 한다.
계전기가 소자된 후에도 동작기능이 유효하게 하는 것을 인터록이라 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 그림과 같은 회로는 무슨 방식인가?
미터 인
미터 아웃
블리드 온
블리드 오프
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 공압 모터의 장점인 것은?
배기음이 작다.
에너지 변환 효율이 높다.
폭발의 위험성이 거의 없다.
공기의 압축성에 의해 제어성이 우수하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압펌프의 동력을 산출하는 방법으로 옳은 것은?
힘×거리
압력×유량
질량×가속도
압력×수압면적
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압실린더가 중력으로 인하여 제어속도 이상 낙하하는 것을 방지하는 밸브는?
감압 밸브
시퀀스 밸브
무부하 밸브
카운터밸런스 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
실린더 로드의 지름을 크게 하여 부하에 대한 위험을 줄인 실린더는?
램형 실린더
탠덤 실린더
다위치 실린더
텔레스코프 실린더
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일의 3요소에 해당되지 않는 것은?
크기
속도
형상
방향
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 제어 밸브 중 회로압이 설정압을 넘으면 막이 유체 압에 의해 파열되어 압유를 탱크로 귀환시키고 동시에 압력상승을 막아 기기를 보호하는 역할을 하는 기기는?
유체 퓨즈
압력 스위치
감압 밸브
릴리프 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 회로도를 무엇이라고 하는가?
인터록 회로
플립플롭 회로
ON 우선 자기유지 회로
OFF 우선 자기유지 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압력의 크기에 의해 제어되거나 압력에 큰 영향을 미치는 것은?
솔레노이드 밸브
방향 제어 밸브
압력 제어 밸브
유량 제어 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피스톤 로드의 중심선에 대하여 직각을 이루는 실린더의 양측으로 뻗은 1쌍의 원통 모양의 피벗으로 지지된 공압 실린더의 지지형식을 무엇이라 하는가?
풋형
클래비스형
용접형
트러니언형
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음과 같은 회로의 명칭은?
로크 회로
무부하 회로
동조 회로
카운터밸런스 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 공기압 발생장치에 해당되지 않는 장치는?
송풍기
진공펌프
압축기
공압모터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 실린더나 유압 모터의 작동 방향을 바꾸는 데 사용되는 것으로 회로 내의 유체 흐름의 통로를 조정하는 것은?
체크 밸브
유량 제어 밸브
압력 제어 밸브
방향 제어 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 장치의 특징으로 옳지 않은 것은?
사용 에너지를 쉽게 구할 수 있다.
압축성 에너지이므로 위치 제어성이 좋다.
힘의 증폭이 용이하고 속도조절이 간단하다.
동력의 전달이 간단하며 먼 거리 이송이 쉽다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공압 시스템의 사이징 설계조건으로 볼 수 없는 것은?
반복 횟수
부하의 형상
부하의 중량
실린더의 행정거리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
백열전구를 스위치로 점등과 소등을 하는 것은 무슨 제어라고 하는가?
자동제어
정성적 제어
되먹임 제어
정량적 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전류를 측정하는 기본 단위의 표현이 틀린 것은?
나노암페어 : [pA]
밀리암페어 : [mA]
킬로암페어 : [kA]
마이크로암페어 : [µA]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직류 분권전동기의 속도제어방법이 아닌 것은?
계자 제어
저항 제어
전압 제어
주파수 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정전용량(C)만의 교류 회로에서 용량 리액턴스에 관한 설명으로 옳은 것은?
기호는 XG, 단위는 [H]를 사용한다.
정전용량(C)에 각속도 ω를 곱한 값이다.
정전용량(C)에 각속도 ω로 나눈 값이다.
정전용량(C)에 각속도 ω를 곱한 값의 역수이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 회로는 어떠한 회로를 나타낸 것인가?
On 회로
Off 회로
C 접점회로
인터록 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직류 전동기가 기동하지 않을 때, 고장의 원인으로 보기에 가장 거리가 먼 것은?
과부하
제어기의 양호
퓨즈의 용단
계자권선의 단선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계설비조정을 위하여 순간적으로 전동기를 시동ㆍ정지시킬 때 이용하는 회로는?
정역운전
리액터 가동
현장ㆍ원격제어
촌동운전(미동, Jog)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
교류 고전압 측정에 주로 사용되는 것은?
진동 검류계
계기용 변압기(PT)
켈빈 더블 브리지
계기용 변류기(CT)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
평형 3상 Y 결선의 상전압(VP)와 선간전압(VI)과의 관계는?
VP=VI
VP=√3VI
VP=3VI
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전선에 흐르는 전류에 의한 자기장의 방향을 결정하는 것은 무슨 법칙인가?
렌츠의 법칙
플레밍의 왼손 법칙
플레밍의 오른손 법칙
앙페르의 오른나사 법칙
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어떤 전기 회로에 2초 동안 10[C]의 전하가 이동하였다면 전류는 몇 [A]인가?
0.2
2.5
5
20
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 기호의 스위치 명칭은?
광전 스위치
터치 스위치
리밋 스위치
레벨 스위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
최대값이 E[V]인 정현파 교류전압의 실횻값은 몇[V]인가?
√2E
2E
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
교류회로에서 위상을 고려하지 않고 단순히 전압과 전류의 실효값을 곱한 값을 무엇이라고 하는가?
임피던스
피상 전력
무효 전력
유효 전력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 직류기의 구성 요소가 아닌 것은?
계자
정류자
콘덴서
전기자
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
관용 테이퍼 나사 중 테이퍼 수나사를 나타내는 표시 기호로 옳은 것은?
G
R
Rc
Rp
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에 표제란과 부품란이 있을 때, 부품란에 기입할 사항으로 가장 거리가 먼 것은?
제도 일자
부품명
재질
부품번호
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 용접기호에서 “40”의 의미를 바르게 설명한 것은?
용접부 길이
용접부 수
인접한 용접부의 간격
용입의 바닥까지의 최소거리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에서 판의 두께를 표시하는 방법을 정해 놓고 있다. 두께 3[mm]의 표현방법으로 옳은 것은?
P3
C3
t3
□3
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 입체도를 제3각법으로 투상한 도면으로 가장 적합한 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
물체의 구멍, 흠 등 특정 부분만의 모양을 도시하는 것으로 그림과 같이 그려진 투상도의 명칭은?
회전 투상도
보조 투상도
부분 확대도
국부 투상도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
곡면과 곡면, 또는 곡면과 평면 등과 같이 두 입체가 만나서 생기는 경계선을 나타내는 용어로 가장 적합한 것은?
전개선
상관선
현도선
입체선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록으로 누르게 한 것은?
밴드 브레이크
원판 브레이크
블록 브레이크
원추 브레이크
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
저널 베어링에서 저널의 지름이 30[mm], 길이가40[mm], 베어링의 하중이 2,400[N]일 때, 베어링의 압력은 몇 [MPa]인가?
1
2
3
4
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?
원형 너트
플랜지 너트
홈붙이 너트
슬리브 너트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?
베벨기어
웜기어
베벨헬리컬기어
하이포이드기어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
원형나사 또는 둥근나사라고도 하며, 나사산의 각(a)은 30°로 산마루와 골이 둥근 나사는?
톱니나사
너클나사
볼나사
세트 스크루
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
나사에 관한 설명으로 틀린 것은?
나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
미터계 사다리꼴 나사산의 각도는 30° 이다.
나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
42,500[kgfㆍmm]의 굽힘 모멘트가 작용하는 연강축 지름은 약 몇 [mm]인가? (단, 허용 굽힘 응력은 5[kgf/mm2] 이다.)
21
36
44
92
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
한 변의 길이가 30[mm]인 정사각형 단면의 강재에 4,500[N]의 압축하중이 작용할 때 강재의 내부에 발생하는 압축응력은 몇 [N/mm2]인가?
2
4
5
10
