[초음파비파괴검사기능사 필기] 05년 1회차 기출문제 해설 페이지
초음파 탐상기의 성능 중 반사원에 대하여 화면상에 반사 에코가 나타나는 위치가 반사원의 실제 위치와 동일한지에 대한 성능 측정방법은?
증폭직선성
시간축직선성
거리진폭특성
분해능
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
방사선발생장치를 장시간 사용하지 않을 때 보관시 조치할 행동은?
방사선 발생관을 기름칠하여 둔다.
1개월에 1회정도 예열하여 준다.
저온창고에 보관하여 둔다.
발생장치 전체를 방수처리하여 준다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
브라운관에 나타난 에코높이가 브라운관 높이의 50%일 때 감쇠기를 조정하여 6dB 낮추면 에코높이는 브라운관 높이의 몇 %로 떨어지는가? (단, reject는 off 위치에 있다.)
50%
25%
12.5%
5%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파탐상시험에서 주파수 f, 속도 V, 두께를 t 라 할 때 기본 공진주파수를 나타내는 식은?
f = V / 2t
f = V · t
f = V / f
f = t / V
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
비파괴검사법 중 시험체의 내부와 외부에 압력차를 만들어 유체가 결함을 통해 흘러 들어가거나 나오는 것을 감지하는 방법으로 압력 용기나 배관 등에 주로 적용하는 시험법은?
침투탐상시험법
누설검사법
자분탐상시험법
초음파탐상시험법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
음향 임피던스(Z)는 밀도(ρ)와 속도(C)의 관계로 나타낼 수 있다. 이 관계를 올바르게 표시한 식은?
Z = ρ + C
Z = ρ ÷ C
Z = ρ - C
Z = ρ × C
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파 탐상기에서 단위시간에 탐상기가 발생하는 펄스의 수를 무엇이라 하는가?
펄스의 길이
펄스 회복시간
공명주파수
펄스 반복주파수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
방사선투과시험에서 방사선이 검사체와의 상호 작용에 의해 발생되는 직접적인 효과가 아닌 것은?
전자쌍 생성(Pair production)
콤프톤 산란(Compton scattering)
경사효과(Heel effect)
광전효과(Photoelectric effect)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파의 진동자가 만드는 음장을 설명한 것 중 옳은 것은?
가까운 거리에서는 복잡한 모양을 나타내지만 먼거리에서는 비교적 단순하다.
가까운 거리에서는 단순한 모양을 나타내지만 먼거리에서는 비교적 복잡하다.
가까운 거리에서나 먼거리에서나 비교적 복잡하다.
가까운 거리에서나 먼거리에서나 비교적 단순하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
형광침투탐상시험시 수세법이 후유화법과 다른 점은?
Al합금 부품에 많이 사용할 수 있다.
현상하기 전에 과잉침투액 제거가 필요치 않다.
유제로 형성되어 있다.
유화제의 적용이 필요치 않다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
탐촉자로부터 결함위치에 따라 음향감쇠로 인하여 에코크기가 달라지는 것을 보상해주는 것은?
산란감쇠보정
저면반사보정
에코강도보정
거리진폭보정
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
교정된 A스캔 탐상기 스크린에 시험체의 끝부분을 나타내는 지시는?
Hash
송신 펄스
옆면 에코
저면 에코
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
결함의 형태를 추정하는데 가장 효과적인 주사방법은?
전후 주사
좌우 주사
회전 주사
탠덤 주사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파탐상시험에서 다음 중 초음파의 진행에 영향을 미치는 요인중에서 그 효과가 가장 적은 것은?
표면거칠기
시험편의 크기
결정입자의 크기
불연속의 방향과 위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
판재에 경사각 탐촉자를 사용하여 검사할 때 검출하기 어려운 결함은?
군집되어 있는 작은 불연속
표면과 평행한 라미네이션
불규칙한 형태의 개재물
표면에서 수직으로 발생된 균열
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

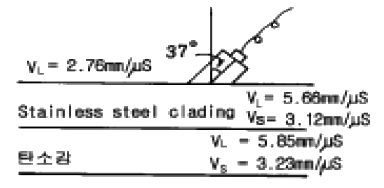

그림과 같이 플라스틱 쐐기의 입사각이 37°인 탐촉자로 탄소강내에 진행하는 횡파의 굴절각을 구하면 얼마인가?
약 40°
약 45°
약 50°
약 55°
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파탐상시험시 대역폭(band width)을 감소시키면?
탐상장치의 감도가 증가된다.
탐상장치의 감도가 감소된다.
대역폭과 감도와는 관련이 없다.
주파수가 낮아진다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 초음파의 파장에 대한 올바른 설명은?
속도에 반비례하고 주파수에 비례한다.
속도에 주파수를 곱한 것과 같다.
속도와 주파수에 비례한다.
속도에 비례하고 주파수에 반비례한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파탐상시험 중 수침법에서 첫번 째 저면 반사파 앞에 많은 표면 지시파가 생길 때의 제거 방법은?
주파수를 높이면 된다.
집중렌즈를 사용한다.
Reject를 쓴다.
물거리를 증가시키면 된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 물질 중에서 음향 임피던스가 가장 높은 것은?
철
물
공기
알루미늄
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파탐상시험에서 damping을 증가시키면?
분해능이 높아진다.
펄스높이가 증가한다.
펄스길이가 증가한다.
전체 탐상감도가 높아진다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 침투탐상시험시의 가장 적합한 순서는?
침투 → 세정 → 건조 → 현상
현상 → 세정 → 침투 → 건조
세정 → 현상 → 침투 → 건조
건조 → 침투 → 세정 → 현상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파 탐상기에서 수신부로서의 역할만 하는 것은?
탐촉자
증폭기
고주파 케이블
펄스 발진기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파 탐상기의 특성 중 근거리 분해능이란?
초음파 음속에 평행한 방향의 불연속을 검출할 수 있는 능력
미세한 금속조직으로 된 단조품의 중심에 놓인 불연속을 검출할 수 있는 능력
표면의 약간 긁힌 자국을 검출할 수 있는 능력
검사체의 입사면 바로 밑에 있는 불연속을 검출할 수 있는 능력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
진동자의 직경이 작을수록 빔의 분산은 어떻게 되는가?
감소한다.
증가한다.
변화가 없다.
증가와 감소를 반복한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896에 따라 경사각탐상시험을 할 때, 결함 분류를 위한 에코높이 구분선의 작성에 관한 사항이다. 다음 중 틀린 것은?
실제로 사용하는 탐촉자를 사용하여 작성한다.
A2형계 표준 시험편을 사용할 때 ø4×4mm의 표준구멍을 사용한다.
초기 에코높이 구분선과 12dB 씩 다른 에코높이 구분선을 3개 이상 작성한다.
작성된 에코높이 구분선은 눈금판에 기입한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0550에 따른 결함지시길이의 정의로 맞는 것은?
탐촉자의 이동거리에 따라 추정한 흠집의 겉보기 길이
탐촉자의 이동거리에 의해 추정한 흠집의 실제 길이
1 스킾된 이동거리를 추정한 흠의 겉보기 길이
2 스킾된 이동거리를 추정한 흠의 실제 길이
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0550에 따른 두꺼운 시험체의 탐상면에 수직인 결함을 검출하는데 적당한 주사 방법은?
전후 주사
지그재그 주사
진자 주사
탠덤 주사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
한국산업규격에 따른 강용접부의 경사각 탐상을 하기 위한 장치 조정 절차로서 적당한 것은?
굴절각 측정 → 입사점 측정 → 시간축 조정 → 에코높이 구분선 작성
입사점 측정 → 굴절각 측정 → 시간축 조정 → 에코높이 구분선 작성
시간축 조정 → 굴절각 측정 → 입사점 측정 → 에코높이 구분선 작성
에코높이 구분선 작성 → 굴절각 측정 → 입사점 측정 → 시간축 조정
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS 규격에 따른 경사각탐상에서 탐촉자-용접부 거리를 일정하게 하고 탐촉자에 평행하게 이동시키는 주사 방법은?
전후주사
좌우주사
목돌림주사
지그재그주사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음은 KS B 0534에 따라 초음파탐상시험시 수직탐상 감도 여유값에 대한 측정방법을 설명한 것이다. 틀린 내용은?
머신유 등을 사용한다.
STB-G 표준시험편을 사용한다.
감도 여유값(S) = S0 - S1(dB)이다.
수침법으로만 측정한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896에 따라 모재 두께가 22mm인 맞대기 용접부를 용접선 위의 주사에 의하여 탐상한 결과, 흠의 최대에코 높이가 제Ⅲ영역에 해당하고 흠의 길이는 5mm 인 것으로 측정되었다. 이 흠의 분류는?
1 류
2 류
3 류
계약 당사자 사이의 협정에 따른다
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896에 따라 용접부를 경사각탐상하고자 할 때 시험부재가 곡률을 가졌다고 하자. 이에 대한 대비시험편으로 RB-A6를 제작하고자 한다. 내용 중 옳지 않은 것은?
대비시험편의 곡률반지름은 시험재의 곡률반지름의 0.9배이상 1.5배이하로 한다.
살두께는 시험재의 2/3이상 1.5배 이하로 한다.
대비시험편의 살두께가 19mm이하인 경우에는 탐상면이 안쪽인 경우 표준 구멍을 바깥면에 뚫고 탐상면이 바깥인 경우 안쪽에 뚫는다.
시험재와 초음파 특성이 비슷한 강재로 제작한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS D 0040에 따라 건축용 강판 및 평강을 초음파탐상시험할 때의 설명으로 잘못된 것은?
재료 두께 13mm이하, 나비 180mm이하의 평강에 대하여 규정하고 있다.
수직법에 따르는 펄스반사법을 탐상방식으로 한다.
2 진동자 수직탐촉자를 사용한 자동탐상기는 3년이내에 1회 검정한다.
수동 탐상기는 1년이내에 1회 검정하여야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896에 따라 판 두께가 75mm 이상으로 주파수 2MHz, 진동자 치수 20x20mm의 탐촉자를 사용하여 경사각 탐상시, 흠의 지시길이를 측정하는 내용으로 맞는 것은?
좌우주사하여 에코높이가 L선을 넘는 탐촉자 이동거리
좌우주사하여 에코높이가 M선을 넘는 탐촉자 이동거리
좌우주사하여 에코높이가 H선을 넘는 탐촉자 이동거리
좌우주사하여 에코높이가 최대 에코높이의 1/2(-6㏈)을 넘는 탐촉자 이동거리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0537에서 게이트의 지연범위를 측정하는 방법에 대한 설명 중 옳은 것은?
측정범위를 20mm로 조정한다.
게이트 마커의 기점을 수신펄스에 가까운 점을 설정하여 그 값을 읽는다.
돌출파 신호펄스의 측정범위를 설정하여 가능한한 최소범위로 설정한다.
탐상기의 시간축상에 게이트마커를 표시하고 기점조정기로 송신펄스에 가장 가까운 위치로 조정한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896의 수직탐촉자 공칭주파수와 진동자의 공칭지름이 맞게 연결된 것은?
2MHz : 15mm
2MHz : 30mm
5MHz : 8mm
5MHz : 20mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0896 강용접부의 초음파탐상 시험방법에 따라 흠의 지시길이 측정 방법으로 맞는 것은?
최대 에코높이를 나타내는 탐촉자 용접부 거리에서 좌우주사하여 에코높이가 L선을 넘는 탐촉자의 이동거리로 한다.
최대 에코높이를 나타내는 탐촉자 용접부 거리에서 전후주사하여 에코 높이가 L선을 넘는 탐촉자의 이동거리로 한다.
최대 에코 높이를 나타내는 탐촉자 용접부 거리에서 좌우 주사하여 에코 높이가 M선을 넘는 탐촉자의 이동거리로 한다.
최대 에코 높이를 나타내는 탐촉자 용접부 거리에서 전후 주사하여 에코 높이가 M선을 넘는 탐촉자의 이동거리로 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
STB-G형 감도 표준시험편에 관한 내용 중 검정장치의 하나인 탐촉자의 크기 설명으로 잘못된 것은?
10MHz에서 지름 14mm
5MHz에서 지름 20mm
2.5MHz에서 지름 30mm
2MHz에서 지름 28mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS B 0535에 의한 보통의 주파수대역으로 공칭주파수가 5MHz, 수정진동자의 지름이 20mm인 직접 접촉형 수직탐촉자의 표시방법은?
N5Q20N
N5Q20A
B5Q20N
B5Q20A
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
외부 침입으로 인한 내부 네트워크를 보호하기 위해서 인증된 대상만 접근을 허용하기 위해 설치하는 것은?
프락시 서버
방화벽 서버
백본 서버
웹 서버
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 인터넷의 기본적인 구조는?
Mianframe 중심 구조
Host 구조
Client/Server 구조
Client/Host 구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
통신망의 구성요소인 통신망 접속카드(Network Interface Card)에 대한 설명은?
방사형 통신망에서 사용한다.
비슷한 종류의 통신망들끼리 연결해 준다.
통신망의 연결점에서 컴퓨터를 접속시키는 요소이다.
다른 종류의 통신망에 연결된 컴퓨터와 통신 가능하게 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 현재 사용되는 인터넷 검색엔진이 아닌 것은?
엠파스
심마니
네이버
하늘이
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정상적인 프로그램의 처리를 일시적으로 중지시키는 것은?
스풀링(spooling)
인터럽트(interrupt)
스케줄링(scheduling)
페이징(paging)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계적 성질이 서로 비례하는 것은?
강도-경도
취성-연성
경도-취성
경도-인성
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
금속의 소성변형에 속하지 않는 것은?
단조
인발
압연
주조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
인장시험에서 시험 전 표점거리가 50mm의 시험편을 시험 후 절단된 표점거리를 측정하여 65mm가 되었을 때 시험편의 연신율은?
10%
20%
30%
40%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
금(Au)에서 순금을 나타내는 것은?
12K
16K
18K
24K
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
금속의 응고 과정을 가장 잘 설명한 것은?
결정핵의 생성 → 결정의 성장 → 결정입계 형성
결정의 성장 → 결정입계 형성 → 결정핵의 생성
결정입계 형성 → 결정핵의 생성 → 결정의 성장
결정핵의 생성 → 결정입계 형성 → 결정의 성장
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
침탄용 강(steel)이 구비해야 할 조건 중 틀린 것은?
표면에 결점이 없어야 한다.
고온에서 장시간 가열하여도 결정입자가 성장 하지 않는 강이어야 한다.
고탄소강이어야 한다.
저탄소강이어야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
강의 표준조직 작업(normalizing)이라 함은?
Ac3 또는 Acm 변태점 이상으로 가열하였다가 공기중에서 냉각시키는 것
Ac3 또는 Acm 변태점 이상으로 가열하였다가 수중 급랭하여 담금질한 것
Ac3 또는 Acm 변태점 이하로 가열하였다가 공기중에서 냉각시킨 것
A1 변태점 이상으로 가열하였다가 노속에서 냉각시킨 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
담금질한 강은 뜨임 온도에 의해 조직이 변화하는데 250~400℃온도에서 뜨임하면 어떤 조직으로 변화하는가?
萬-마텐자이트
트루스타이트
솔바이트
펄라이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
단조용 재료를 가열할 때 주의사항이 아닌 것은?
균일하게 가열할 것
너무 급하게 고온도로 가열하지 말것
너무 오래 가열하지 말것
재료 내부는 가열하지 말것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Fe-C계 평형 상태도에서 瞞-Fe이 蔓-Fe으로 변하는 점은?
A2 변태점
A3 변태점
A4 변태점
공정점
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
동소변태를 옳게 설명한 것은?
고체내에서 결정격자의 변화
고체내에서 전자격자의 활동
액체내에서 결정격자의 변화
기체내에서 결정격자의 활동
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 베어링용 합금이 아닌 것은?
배빗메탈
화이트메탈
켈밋
니크롬
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
15 ℃ 15기압하에서 아세톤 30ℓ가 들어있는 아세틸렌용기에 용해된 최대 아세틸렌의 양은?
30ℓ
450ℓ
6750ℓ
11250ℓ
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
점용접 조건의 3요소가 아닌 것은?
전류의 세기
통전시간
너켓(nugget)
가압력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
용접의 용착법에서 스킵법(Skip method)의 설명으로 다음 중 가장 적합한 것은?
공작물을 가접 또는 지그로 고정하여 변형의 발생을 방지하는 법
용접하기 전에 변형할 각도 만큼 반대 방향으로 각을 주는 방법
비이드를 좌우 대칭으로 하여 변형을 방지하는 방법
용접 진행 방향으로 띔용접을 하여 변형을 방지하는 방법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
