[설비보전기능사 필기] 09년 1회차 기출문제 해설 페이지
기어가 회전할 때 이의 면에 반복되는 접촉압력에 의해 균열이 발생하고 균열 속에 윤활유가 침투하여 이의 면의 일부가 떨어져 나가는 현상은?
플래팅
리플링
절손
피칭
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
파이프에 고온의 증기가 통하여 관이 열팽창을 일으킬 때 발생되는 열응력을 흡수하는 관 이음쇠는?
신축관 이음쇠
영구관 이음쇠
나사관 이음쇠
유니언 이음쇠
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
구멍이 뚫려 있는 원통 또는 원뿔 모양의 플러그를 0-90° 회전시켜 유량을 조절하거나 개폐하는 용도로 사용하는 것은?
콕
앵글 밸브
슬루스 밸브
첵 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
윤활제의 구비조건으로 틀린 것은?
금속의 부식성이 적어야 한다.
열전도가 좋고 내 하중성이 커야 한다.
압력변화에 따른 점도변화가 커야한다.
화학적으로 안정되어야 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
나사의 표시 방법 중 G 1/2 A에 대한 설명으로 맞는 것은?
관용 테이퍼 수나사 (G1/2) A급
관용 테이퍼 암나사 (G1/2) A급
관용 평행 수나사 (G1/2) A급
관용 평행 암나사 (G1/2) A급
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
감속기의 점검 항목과 점검 방법 및 판단 기준으로 틀린 것은?
윤활유 량 - 유면계의 위치확인 - 상ㆍ하한선 사이에 위치 할 것
이상 음, 진동，발열 - 측수, 청음봉 사용 - 진동，이상 음, 발열이 없을 것
입ㆍ출력 원동측과 부하측의 중심 - 다이얼게이지, 직선자 - 어긋남이 없을 것
축이음 상태 ᅳ 입ㆍ출력 축의 중심선 - 발열만 없으면 될 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 그리스의 굳은 정도를 나타내는 것은?
주도
이유도
적하점
혼화 안정도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정비용 측정 기구가 아닌 것은?
베어링 체커
진동계
소음계
오스터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
구부러진 축을 수정할 수 있는 공구는?
커플링
짐 크로우
임팩트 렌치
L-렌치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
부러진 볼트를 빼내기 위해서 사용하는 공구는?
조합 스패너
테이퍼 핀
임팩트 렌치
스크류 엑스트랙터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
클러치의 일상점검 요령으로서 거리가 먼 것은?
전자 클러치는 전류계통을 확인한다.
클러치의 작동에 의한 회전축의 운동이 무리없이 행하여지고 있는지 확인하여야 한다.
클러치가 유욕급유이면 적정 유면이 유지돼 있는지 확인해야 한다.
전자 클러치의 작동 상태가 최근 변하지 않았는가를 확인하는 것은 크게 중요하지 않다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
송풍기의 풍량이 부족한 경우의 원인이 아닌 것은?
송풍기 또는 덕트(duct)에 먼지 등이 쌓여 있어 저항이 증대되었을 때
회전수가 저하되었을 때
V-BELT의 장력이 너무 셀 때
임펠러에 이물질이 끼었을 때
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 관이음 연결방법이 아닌 것은?
나사형
용접형
플랜지형
올덤형
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계정비용 재료 중 접착제의 구비조건이 잘못된 것은?
액체성 일 것
고체표면에 침투 모세관 작용을 할 것
도포 후 고체화하여 일정한 강도를 가질 것
전기의 전도성이 좋을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전동기 운전 시 진동현상의 원인으로 잘못 된 것은?
베어링의 손상
커플링, 풀리 등의 마모
로터와 스테이터의 접촉
냉각 불충분
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 비용적형 펌프가 아닌 것은?
벌류트 펌프
터빈 펌프
기어 펌프
축류 펌프
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
한국산업규격(KS)에서는 도면을 작성할 때 제3각법으로 표현함을 기본으로 한다. 제3각법으로 도면을 작성할 때 평면도는 정면도의 어느 쪽에 위치하는가?
위쪽
오른쪽
왼쪽
아래쪽
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
주문할 사람에게 물품의 내용 및 가격 등을 설명하기 위한 도면은?
제작도
주문도
견적도
승인도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
깊은 홈형 볼 베어링 조립에 대한 설명이다. 맞지 않은 것은?
일반적으로 외륜과 하우징은 억지 끼워맞춤을 사용한다.
열박음을 할 때 베어링의 가열온도는 100℃정도로 한다.
끼워 맞춤을 할 때 치수 공차를 확인한다.
열박음은 베어링을 가열 팽창시켜 축에 끼우는 방법이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
암수 두 개의 로터(Rotor)에 의해 압축하는 방식으로 압축시에 강제적으로 기름을 주입하여 압축열을 냉각하고 로터의 윤활, 기밀작용과 함께 공기률 냉각하면서 압축하는 압축기는?
피스톤식 공기압축기
베인식 공기압축기
스크류식 공기압축기
원심식 공기압축기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
보전 방식의 분류 중에서 설비의 주기적인 점검을 통해 고장, 정지 또는 유해한 성능저하를 초기단계에서 제거 또는 복구시키기 위한 방식은?
사후보전(Breakdown Maintenance)
예방보전(Preventive Maintenance)
개량보전(Corrective Maintenance)
보전예방(Maintenance Preventive)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
윤활유 급유법 중 순환 급유방식이 아닌 것은?
사이펀 급유법
강제순환 급유법
중력 순환 급유법
유욕 급유법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
투상도에 대한 설명 중 옳지 않은 것은?
투상도 중 정면도, 평면도, 측면도를 3면도라 한다.
정면도는 물체의 특징이 가장 잘 나타내는 면을 그린다.
보조 투상도는 경사부가 있는 물체의 경사면을 실형으로 나타낼 필요가 있을 때 그린다.
회전 투상도는 투상의 일부만을 도시하여 충분한 경우에 그 필요한 부분만을 나타낼 때 사용된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계제도에서 패킹, 박판 등 얇은 물체의 단면표시 방법은?
1개의 가는 실선으로 표시
1개의 가는 일점쇄선으로 표시
1개의 아주 굵은 실선으로 표시
1개의 굵은 파선으로 표시
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비의 생산성을 높이는 가장 경제적인 보전 방법을 무엇이라 하는가?
사후보전
생산보전
예방보전
자주보전
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
예방보전의 효과를 설명한 것 중 거리가 먼 것은?
설비의 정확한 상태 파악
대수리 감소
고장 원인의 정확한 파악
예비품 재고량의 증가
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
TPM(Total Productive Maintenance) 활동 목표를 가장 올바르게 기술한 것은?
설비효율 극대화를 추구하는 기업의 체질개선을 통하여 모든 낭비를 예방하는 시스템을 구축
기업에 최소 이익을 가져다주는 설비보전활동
기능적 조직에 의한 참여
사무실에서의 자료분석에 의한 관리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
만성로스를 제거 하는 방법과 거리가 먼 것은?
현상의 해석을 철저히 한다.
관리해야 할 요인 계를 철저히 검토한다.
요인 중에 숨어 있는 결함을 표면으로 끌어낸다.
ABC분석을 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비보전의 직접적인 기능에 속하는 것은?
설비검사
정비계획
고장분석
정비기록
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공사 관리시 공사가 요구하는 기술정도와 작업자의 능력 평형을 고려해야 하는 업무는?
일정관리
부하관리
공사계획
작업분배
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비망이란 설비의 종류. 설비의 수. 크기와 용량 그리고 설비위치 등에 연계된 보전개념과 보전작업의 결정 및 정보연계를 뜻하는 것이다. 다음 중 공정개선과 생산보전의 효율성 관리가 가능하나 수많은 공정과 설비에 의한 보전작업의 어려움을 갖는 설비망은?
시장 중심 설비망
제품 중심 설비망
공정 중심 설비망
프로젝트 중심 설비망
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비의 6대 로스(loss) 중 돌발적 또는 만성적으로 발생하는 고장에 의해 발생되는 것은?
속도 저하 로스
순간 정지 로스
고장 로스
수율 저하 로스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자주보전 활동을 추진하기 위한 7단계로 맞는 것은?
초기청소 - 발생원인 곤란개소 대책 - 청소ㆍ급유기준 작성 - 총 점검 - 자주점검 - 자주보전의 시스템화 - 자주관리의 철저
초기청소 - 발생원인 곤란개소 대책 - 청소ㆍ급유기준 작성 - 자주보전의 시스템화 - 총 점검- 자주점검 - 자주관리의 철저
초기청소 - 발생원인 곤란개소 대책 - 청소ㆍ급유기준 작성 - 총 점검 - 자주보전의 시스템화 - 자주점검 - 자주관리의 철저
초기청소 - 발생원인 곤란개소 대책 ᅳ 청소ㆍ급유기준 작성 - 자주보전의 시스템화 - 자주점검 - 총 점검- 자주관리의 철저
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
바이스, 클램프 등은 공구의 분류상 어디에 속하는가?
절삭 공구
수작업 공구
연삭 공구
부착구
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비의 목적별 분류에 있어서 증기 발생장치 및 그 배관 설비, 공업용 원수 취수 설비, 수 처리 시설, 냉각탑 설비 등을 무엇이라 하는가?
생산 설비
구조물 설비
관리 설비
유틸리티 설비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
품질보전이 설비문제와 밀접한 관계를 갖고 있는 이유 중 틀린 것은?
제조현장의 자동화. 설비고도화 및 성력화 등으로의 변화
설비의 상태에 따라 제품의 품질이 확보되는 시대의 도래
설비의 설정조건 변동이 용이하며, 자기진단 기능을 요구
생산공정 중에 발생하는 공정불량의 최소화의 중요성 대두
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
열관리 방법으로 틀린 것은?
연료관리
연소관리
열사용 관리
설비 공정관리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
설비의 분류방법 중 뜻이 없는 기호법과 같이 종류, 크기, 형태 등에 관계없이 배치순, 구입순으로 기호를 표기하는 방식은?
세구분식 기호법
십진 분류 기호법
순번식 기호법
기억식 기호법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
계측기 장치방법 중 측정자가 계측대상에 접근해서 직접 측정하는 직접 측정식 계측기의 종류가 아닌 것은?
마이크로 미터
수은 온도계
측장기
원격식 계측기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 펌프에서 용적효율이란?
펌프의 이론적인 토출량과 실제 토출량과의 비
펌프구동 동력과 소모전력의 비
펌프의 실제적인 토출량에서 이론적인 토출량을 제한용적
펌프의 이론적인 토출량에서 실제적인 토출량을 제한용적
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흐름이 한 방향으로만 허용되는 일방향 제어 밸브의 명칭은?
언로드 밸브
유량 분류 밸브
니들 밸브
체크 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압장치의 특징이 아닌 것은?
고압을 사용하므로 큰 출력을 얻을 수 있다.
속도조정이 용이하며 중간 정지도 양호하다.
무단 변속이 불가능하다.
방청과 윤활이 우수하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어큐뮬레이터 회로에서 어큐뮬레이터의 역할이 아닌 것은?
회로 내의 맥동을 방지한다.
회로 내의 충격압력을 흡수한다.
정전시 비상용 유압원으로 사용한다.
회로 내의 압력을 감압시킨다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

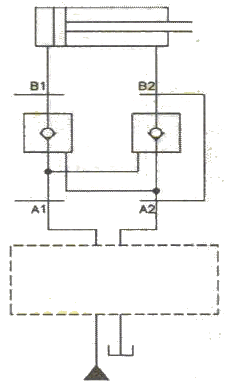

유압실린더를 그림과 같은 회로를 이용하여 단조기계와 같이 큰 외력에 대항하여 행정의 중간 위치에서 정지 시키고자 할 때 점선 안에 들어갈 적당한 밸브는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압력보상형 유량제어밸브에 대한 설명이다. 맞는 것은?
실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸브이다.
밸브의 입구와 출구 압력차이를 일정하게 유지하는 밸브이다.
첵밸브와 교축밸브로 구성되어 한방향으로 유량을 제어한다.
유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음은 압축기에 관한 사항이다. 옳은 것은?
압력의 급변동을 피하고 최대한 온도의 안정을 유지할 필요가 없다.
윤활유 및 냉각수의 점검은 제작시에 했기 때문에 할 필요가 없다.
흡입상태 또는 흡기 필터의 눈막힘을 점검하여야 한다.
정기점검은 전혀 할 필요가 없다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 기호가 나타내는 공압 압력 제어 밸브는?
릴리프 밸브
감압 밸브
시퀀스 밸브
무부하 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
난연성이 우수한 작동유에 비해 값이 싸고 사용하기 용이한 석유계 작동유에 속하는 것은?
수중 유형 유화유
내마모성형 작동유
물 - 글리코올형 작동유
인산 에스텔형 작동유
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압축 공기를 이용하여 회전 운동을 얻는 기기는?
공기압 실린더
공기압 모터
압축기
전동기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 실린더의 조립형식에 의한 분류에 속하지 않는 것은?
슬라이딩 방식
일체형 방식
플랜지 방식
볼트 삽입 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 ( )안에 들어 갈 밸브로 맞게 짝지어진 것은?
압력제어밸브, 방향제어밸브
유량제어밸브, 압력제어밸브
유량제어밸브, 방향제어밸브
압력제어밸브, 유량제어밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액추에이터(Actuator)를 순차적으로 작동시키기 위해서 사용되는 밸브는?
시퀀스 밸브
무부하 밸브
압력 스위치
릴리프 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흡수식 에어드라이어(공기건조기)의 특징이 아닌 것은?
취급이 복잡하다.
장비의 설치가 간단하다.
기계적 마모가 적다.
외부 에너지 공급이 필요 없다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
산업재해를 예방하고 쾌적한 작업환경을 조성함으로써 근로자의 안전과 건강을 유지 증진함을 목적으로 제정된 법은?
근로기준법
산업안전보건법
환경보건법
사회보장법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
재해의 원인에서 정신적 요소 중 정신력과 관계 되는 생리적 현상이 아닌 것은?
극도의 피로
근육운동의 부적합
신경계통의 이상
고집 및 과도한 집착성
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
안전하게 통행할 수 있는 통로의 조명은 몇 럭스 이상인가?
15
30
45
75
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
금속의 용접ㆍ용단 또는 가열에 사용되는 가스 등의 용기 취급시 유의사항으로 틀린 것은?
전도의 위험이 없도록 한다.
충격이 가하지 않도록 한다.
밸브의 개폐는 서서히 한다.
용해 아세틸렌은 눕혀 놓는다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일반적으로 보호구인 장갑을 사용해선 안되는 작업은?
고열 작업
드릴 작업
용접 작업
가스절단 작업
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 방진 재료가 아닌 것은?
석면판
방진 고무
코일스프링
공기스프링
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
안전난간은 임의의 점에서 임의의 방향으로 움직이는 몇 kg 이상의 하중에 견딜 수 있는 구조야 하는가?
10
100
500
800
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
