가스기사 작업 2018 1 해설 페이지
1번
아세틸렌 충전용기에 각인된 "TW"에 대하여 설명하시오.
아세틸렌 용기 질량에 다공물질, 용제 및 밸브의 질량을 합한 질량(kg)
2번
지상에 설치된 LPG저장탱크에 부착된 클링거(Klinger)식 액면계 상۰하 배관에는 어떤 방식의 밸브를 설치하는가?
자동 및 수동식 스톱밸브
3번
보여주는 장미는 LNG에 넣었다가 빼낸 것으로 꽃잎이 쉽게 부스러진다. LNG 주성분에 대한 물음에 답하시오.
1. 명칭을 분자식으로 쓰시오
2. 공기 중에서의 폭발범위를 쓰시오.
3. 기체 상태의 비중은 얼마인가?
4. 대기압 상태에서의 비점은 얼마인가?
1. CH4
2. 5 ~ 15%
3. 0.55
4. -161.5 'C
4번

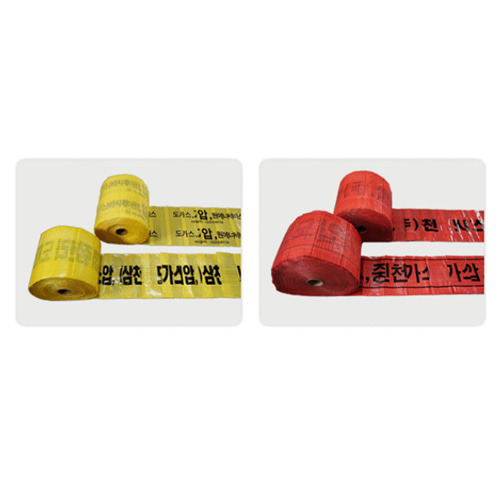

도시가스 매설배관을 되메우기 작업 시 배관 상부에 보호포를 시공하는 것으로 최고사용 압력을 기준으로 보호포 색상을 쓰시오.
-
이미지 출처
https://m.bgnara.com/product/%EA%B2%BD%EA%B3%A0%EC%8B%9C%ED%8A%B8%EB%B3%B4%ED%98%B8%ED%8F%AC/240
1. 저압: 황색
2. 중압 이상: 적색
5번
맞대기 융착이음을 하는 가스용 폴리에틸렌관의 두께가 20mm일 때 비드 폭의 최소치(Bmin)과 최대치(Bmax)를 각각 계산하시오.
1. 최소치: 13mm
2. 최대치: 20mm
-
Bmin = 3 + 0.5t
= 3 + (0.5 * 20) = 13
Bmax = 5 + 0.75t
= 5 + (0.75 * 20) = 20
6번
액화천연가스 시설 중에서 내진설계 대상에서 제외되는 경우 2가지를 쓰시오.
1. 지하에 설치되는 시설
2. 저장능력이 3톤(압축가스의 경우 300m3) 미만인 저장탱크 또는 가스홀더
-
3. 건축법령에 따라 내진설계를 하여야 하는 것으로서 같은 법령이 정하는 바에 따라 내진설계를 한 시설
-
가스도매사업의 내진설계 제외 대상(도법 시행규칙 별표5)
7번
방폭등과 같이 방폭전기기기 결합부의 나사류를 외부에서 쉽게 조작함으로써 방폭성능을 손상시킬 우려가 있는 것은 드라이버, 스패너, 플라이어 등의 일반 공구로 조작할 수 없도록 한 구조의 명칭과 방폭전기기기의 온도등급 T4의 발화도 범위는 몇 'C인가?
1. 명칭: 자물쇠식 죄임 구조
2. 발화도 범위: 135'C 초과 200'C 미만
8번
도시가스(LNG) 지하 정압기실에 설치된 강제 통풍장치에 대한 물음에 답하시오.
1. 배기구 관지름은 몇 mm 이상인가?
2. 방출구는 지면에서 몇 m 이상의 높이에 설치해야 하는가?
1. 100mm 이상
2. 3m 이상
-
배기구 방출구 높이: 지면에서 5m 이상
여기서 LNG는 공기보다 가볍기에 3m 이상으로 적용
9번

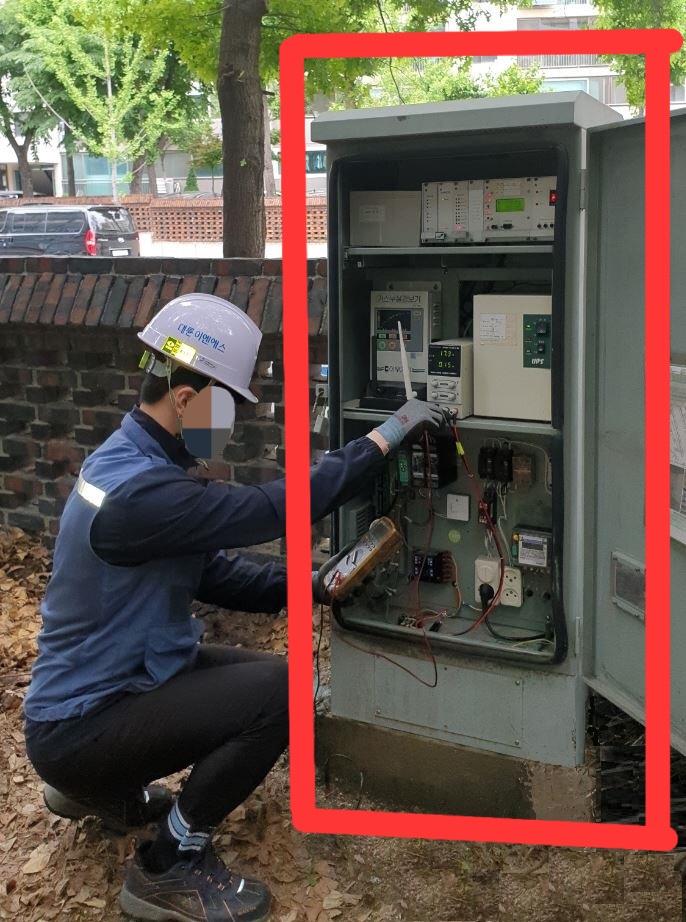

지시하는 것은 도시가스 정압기실에 설치된 장치이다.
1. 명칭을 쓰시오
2. 기능(역할) 2가지를 쓰시오.
1. RTU
2-1. 정전 시 비상전력을 공급하는 기능
2-2. 정압기실 상황(온도, 압력, 가스누설 유무 등)을 도시가스 상황실로 전송하여 무인감시하는 기능
10번
[보기]에서 설명하는 방폭구조의 명칭과 기호를 각각 쓰시오.
[보기]
용기 내부에 절연유를 주입하여 불꽃, 아크 또는 고온 발생부분이 기름 속에 잠기게 함으로써 기름면 위에 존재하는 가연성가스에 인화되지 아니하도록 한 구조로 탄광에서 처음으로 사용하였다.
1. 명칭: 유입 방폭구조
2. 기호: o
