가스기사 필답 2020 2 해설 페이지
1번
배관 중에 설치하는 콜드스프링을 설명하시오
배관의 자유팽창량을 미리 계산하여 자유팽창량의 1/2만큼 배관을 짧게 절단한 후 강제 배관을 하여 신축을 흡수하는 장치(신축 이음쇠)이다.
2번
도시가스를 원료로 사용하여 에너지를 발생시키는 가스용 연료전지의 원리를 설명하시오.
도시가스를 연료처리 모듈에서 개질반응시켜 수소로 변환하고,
변환된 수소는 발전 모듈에서 산소와 전기화학적인 반응을 시켜 전기를 생산하여 계통에 공급하고,
추가적으로 발생하는 열은 열저장 모듈에 저장하고,
저장된 열은 열저장 모듈에 내장된 열교환기를 이용하여 온수로 공급한다.
처리가 완료된 폐가스는 배기통을 이용하여 실외로 강제배출한다.
-
연료전지의 장점
1. 발전효율이 높다.
2. 도심지 설치가 용이하다.
3. 사용 연료가 고갈될 염려가 없고 친환경적이다.
4. 난방과 온수 사용이 가능하다.
-
액법 시행규칙 별표 3
허가대상 가스용품 범위에 연료전지는 가스소비량이 232.6kW(20만 kcal/h)이하인 것으로 규정
3번
LP가스를 가구수 40세대인 집단공급시설에 1단 감압식 조정기를 설치하여 안지름 50mm의 배관으로 시간당 30m3로 공급할 때 배관길이 100m에서 발생하는 압력손실(mmH2O)은 얼마인가?
(단, 공급하는 LP가스의 비중은 1.5이고, 유량계수는 0.707 이다.)
86.43mmH2O
-
4번
가연성가스의 제조설비, 저장설비의 전기설비는 방폭성능을 가지는 것을 설치하여야 한다.
방폭전기기기의 종류 4가지를 쓰시오
1. 내압 방폭구조
2. 유입 방폭구조
3. 압력 방폭구조
4. 안전증 방폭구조
-
5. 본질안전 방폭구조
6. 특수 방폭구조
5번
원심펌프를 직렬 및 병렬 운전할 때의 특성을 유량과 양정에 대하여 각각 설명하시오.
1. 직렬운전: 양정 증가, 유량 일정
2. 병렬운전: 양정 일정, 유량 증가
6번
프로판 55kg을 완전연소할 때 이론공기량(Nm3)을 계산하시오.
(단, 공기 중 산소농도는 21vol%이다.)
666.67Nm3
-
프로판 1몰의 완전연소 공기량에 공기 중 산소농도 비율 계산
C3H8 + 5O2 -> 3CO2 + 4H2O
= 5mol * 22.4Nm3 * 55kg
/ 44kg * 0.21
= 666.67Nm3
7번
다음 가스 압축기의 내부윤활제를 쓰시오.
1. 산소 압축기
2. 염소 압축기
3. 공기 압축기
4. 아세틸렌 압축기
1. 산소 압축기: 물 또는 10% 이하의 맑은 글리세린수
2. 염소 압축기: 진한 황산
3. 공기 압축기: 양질의 광유
4. 아세틸렌 압축기: 양질의 광유
8번

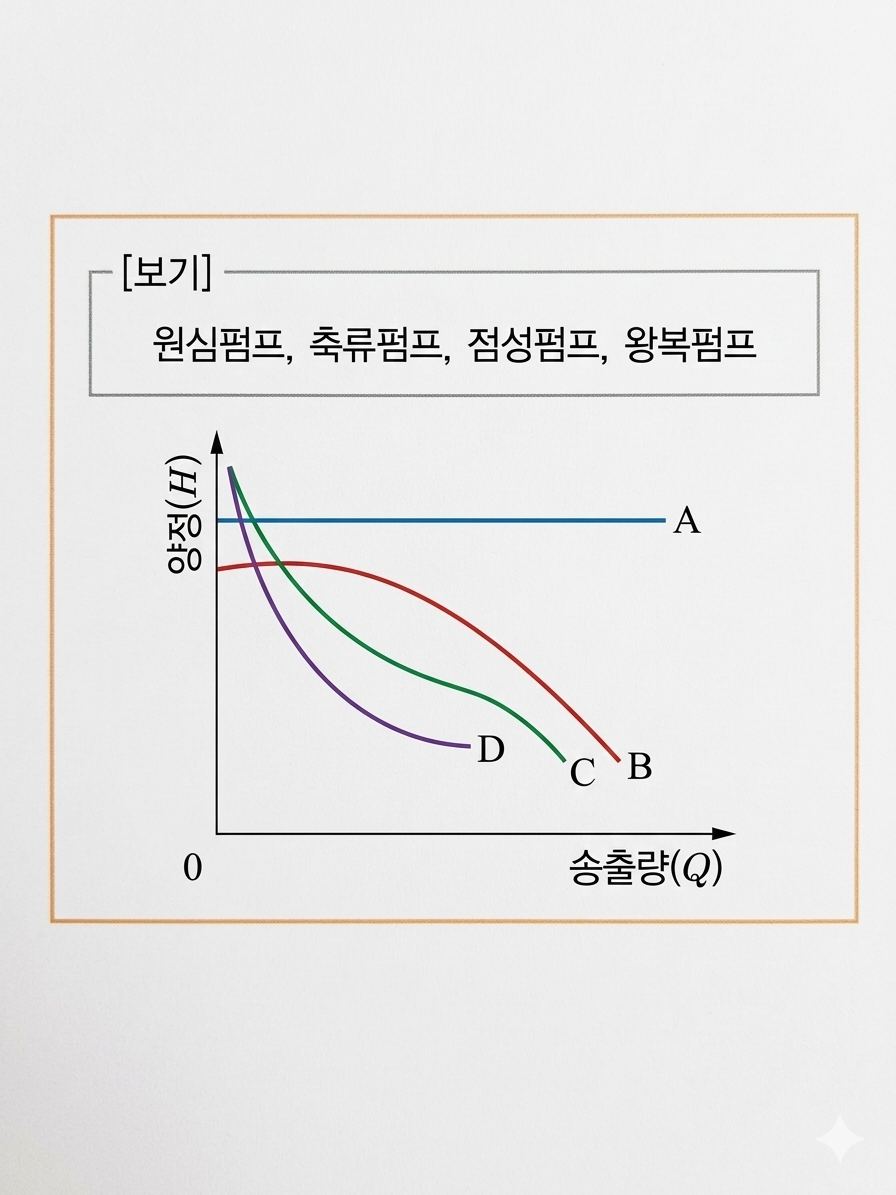

펌프의 특성곡선에서 A~D에 해당하는 펌프 명칭을 [보기]에서 찾아 쓰시오
[보기]
원심펌프, 축류펌프, 점성펌프, 왕복펌프
A: 왕복펌프
B: 원심펌프
C: 축류펌프
D: 점성펌프
9번
정적과정 1개, 정압과정 1개, 단열과정 2개로 이루어진 가스 터빈(외연기관)의 이상 사이클 명칭은 무엇인가?
아트킨슨 사이클
10번
도시가스 제조공정(process)에서 가스화 촉매에 요구되는 성질 4가지를 쓰시오
1. 가격 저렴할 것
2. 수명 길 것
3. 활성 높을 것
4. 유황 등 피독물에 대해서 강할 것
-
5. 열, 마찰, 석출 카본 등에 대한 강도가 강할 것
11번
고압가스 제조시설에서 설치하는 플레어스택의 구조에서
역화 및 공기 등과의 혼합폭발을 방지하기 위하여 갖추어야 할 시설 4가지를 쓰시오.
1. 베이퍼 씰 설치
2. 리퀴드 씰 설치
3. 몰큘라 씰 설치
4. 퍼지가스 지속 주입
-
5. 플레임 어레스터 설치
12번
액화가스 저장탱크와 유리제 게이지(액면계)를 접속하는 상하 배관에 설치하여야 할 것은 무엇인가?
자동 및 수동식의 스톱밸브
13번
직동식 정압기에서 2차 압력이 설정압력보다 높을 때와 낮을 때 작동원리에 대하여 각각 설명하시오
1. 높을 때
- 2차측 가스 사용량이 감소하여 2차측 압력이 설정 압력 이상으로 상승하며
이때 다이어프램을 들어 올리는 힘이 증가하여 스프링의 힘에 이기고
다이어프램에 연결된 메인밸브를 닫히게 하여 가스의 유량을 제한하므로
2차 압력을 설정압력으로 유지되도록 작동한다.
2. 낮을 때
- 정압기 스프링 힘이 다이어프램을 받치고 있는 힘보다 커서
다이어프램에 연결된 메인밸브를 열리게 하여
가스의 유량이 증가하게 되며
2차 압력을 설정압력으로 유지되도록 작동한다.
14번
가연성 가스의 폭발범위(연소범위)를 설명하시오
공기에 대한 가연성 가스의 혼합농도의 백분율(vol%)로서 폭발하는
최고농도를 폭발상한계, 최저농도를 폭발하한계라 하며,
그 차이를 폭발범위라 한다.
15번
가스누설검지기에서 오보 대책에 대한 다음 내용을 설명하시오.
1. 경보지연
2. 반시한 경보
3. 즉시경보
1. 경보지연: 일정시간 연속해서 가스를 검지한 후에 경보하는 형식
2. 반시한 경보: 가스 농도에 따라서 경보까지의 시간을 변경하는 형식
3. 즉시경보: 가스 농도가 설정값 이상이 되면 즉시 경보하는 방식
