건축기사 18년 1회차 해설 페이지
다음은 아일랜드 터파기 공법의 순서이다. ( ) 안에 알맞게 공정을 기술하시오.
흙막이 설치 - ( ① ) - ( ② ) - ( ③ ) - 주변부 흙파기 - 지하구조물 완성
①
②
③
아일랜드 터파기 공법
① 중앙부 굴착
② 중앙부 기초 또는 지하구조물 축조
③ 버팀대 설치
다음 철근콘크리트 관련 용어의 정의를 기술하시오.
(1) 이형철근 :
(2) 배력근 :
용어 정의
(1) 이형철근 : 콘크리트와의 부착력 증대를 위해 표면에 리브와 마디를 설치해서 만든 철근
(2) 배력근 : 슬래브에서 응력분포나 균열방지를 위해 주근과 직각방향으로 배근되는 철근
지반조사에서 보링의 목적 3가지를 기술하시오.
(1)
(2)
(3)
보링의 목적
(1) 지반의 샘플링 추출
(2) 지층의 토질 분석
(3) 지하수위 파악
(4) 각 토질의 깊이 파악
고강도 콘크리트의 폭렬현상에 대하여 기술하시오.
고강도 콘크리트의 폭렬현상화재 시 고열로 인하여 콘크리트 내부에서 생성된 수증기의 압력이 증가하게 되고 이 압력이 콘크리트의 인장강도보다 크게 되면 폭음과 함께 콘크리트가 떨어져 나가는 현상
언더피닝을 해야 하는 경우 2가지를 쓰시오.
(1)
(2)
언더피닝의 적용
(1) 터파기 시 인접 건물의 침하를 방지하고자 할 때
(2) 기존 건축물의 기초를 보강하고자 할 때
(3) 경사진 건물을 바로잡고자 할 때
합성수지 중에서 열가소성 수지와 열경화성 수지를 각각 2가지씩 기술하시오.
(1) 열가소성 수지 :
(2) 열경화성 수지 :
합성수지 분류
(1) 열가소성 수지 : 염화비닐 수지, 초산비닐 수지, 아크릴 수지, 폴리스티렌 수지, 폴리에틸렌 수지, 폴리아미드 수지 등
(2) 열경화성 수지 : 페놀 수지, 요소 수지, 멜라민 수지, 폴리에스테르 수지, 에폭시 수지, 실리콘 수지, 우레탄 수지
금속공사에 사용하는 수장 철물의 정의를 기술하시오.
(1) 메탈라스 :
(2) 펀칭메탈 :
용어 - 메탈라스, 펀칭메탈
(1) 메탈라스 : 얇은 철판에 금을 내어서 당겨 늘인 것
(2) 펀칭메탈 : 얇은 철판에 각종 모양을 도려낸 것
목재에 가능한 방부제 처리법 3가지를 기술하시오.
(1)
(2)
(3)
목재의 방부제 처리법
(1) 방부제 도포법
(2) 침지법
(3) 표면탄화법
(4) 주입법
다음에 설명된 거푸집의 명칭을 기술하시오.
(1) 무량판 구조에서 2방향 장선 바닥판 구조가 가능하도록 된 특수상자 모양의 기성재 거푸집
(2) 시스템 거푸집으로 한 구간 콘크리트 타설 후 다음 구간으로 수평 이동이 가능한 거푸집 공법
(3) 유닛 거푸집을 설치하여 요크(York)로 거푸집을 끌어 올리면서 연속해서 콘크리트를 타설 가능한 수직활동 거푸집
(4) 아연도금 철판을 절곡 제작하여 거푸집으로 사용하여 콘크리트 타설 후 사용 철판을 바닥하부 마감재로 사용하는 것으로 원가절감이 가능함
거푸집 종류
(1) 워플 폼
(2) 트래블링 폼
(3) 슬라이딩 폼
(4) 데크 플레이트

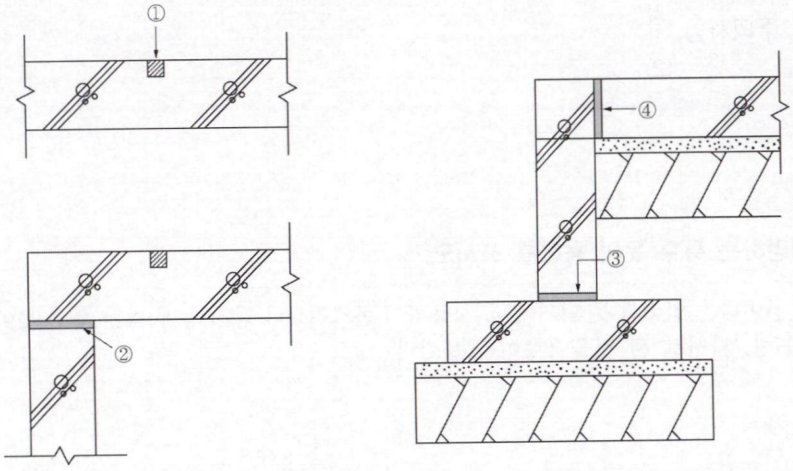

다음 그림을 보고 줄눈의 명칭을 기술하시오.
①
②
③
④
줄눈 명칭
① 조절줄눈
② 슬라이딩 줄눈
③ 시공줄눈
④ 신축줄눈

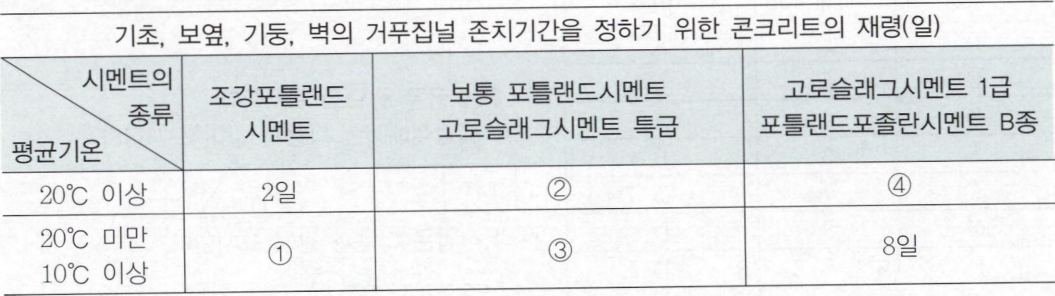

다음은 건축공사표준시방서에 따른 거푸집널 존치기간 중의 평균기온이 10℃ 이상인 경우에 콘크리트의 압축강도시험을 하지 않고 거푸집을 떼어낼 수 있는 콘크리트의 재령(일)을 나타낸 표이다. 빈칸에 알맞은 숫자를 넣으시오.
거푸집널 존치기간
① 3일
② 4일
③ 6일
④ 5일
기준점(Benchmark)의 정의 및 설치 시 주의사항 2가지를 쓰시오.
(1) 정의 :
(2) 설치 시 주의사항
①
②
기준점
(1) 정의 : 건축물 시공 시 기준위치를 정하는 원점으로 공사 중 높이의 기준을 정하고자 설치하는 것
(2) 설치 시 주의사항
① 이동의 염려가 없는 곳에 설치한다.
② 2개소 이상 설치한다.
③ 지면에서 0.5∼1.0m 높이로 바라보기 좋고, 공사에 지장이 없는 곳에 설치한다.
다음에서 설명하는 특수 못의 용어를 쓰시오.드라이비트 건이라는 일종의 못 박기 총을 사용하여 콘크리트나 강재 등에 박는 특수 못이다. 머리가 달린 것을 H형, 나사로 된 것을 T형이라고 한다.
용어 - 드라이브 핀
드라이브 핀(Drive Pin)
공동도급의 종류 3가지를 기술하시오.
(1)
(2)
(3)
공동도급의 종류
(1) 페이퍼 조인트
(2) 주계약자 관리형
(3) 파트너십 방식

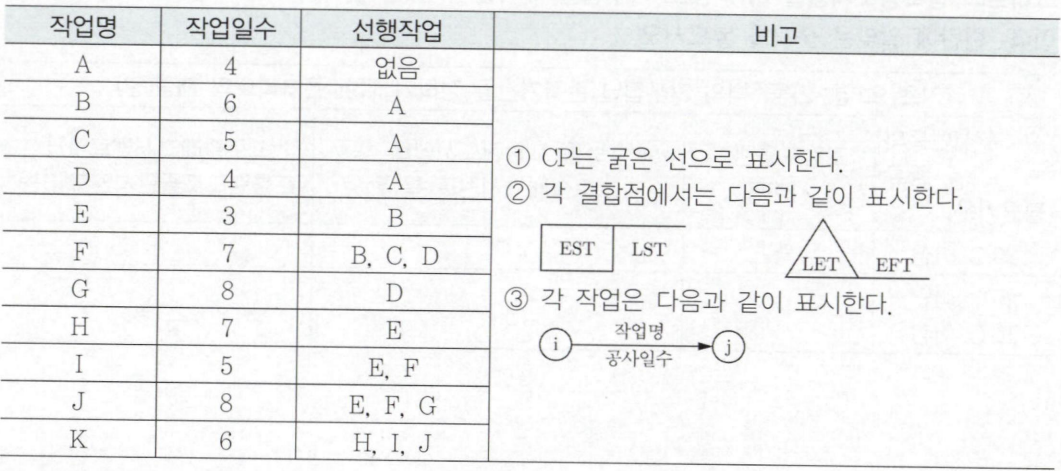

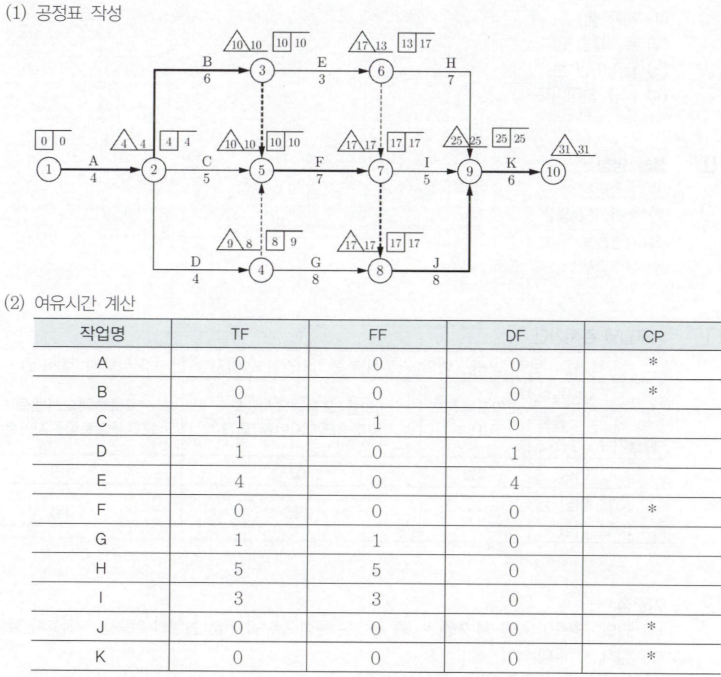

다음 작업리스트를 바탕으로 네트워크 공정표를 작성하고 각 작업의 여유시간을 구하시오.
(1) 공정표 :
(2) 여유시간 :

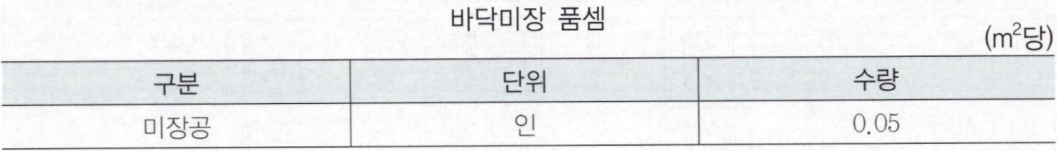

바닥미장 면적이 1000m²일 때, 1일 10인의 작업 시 작업소요일을 계산하시오.
계산과정 :
미장 작업일수 계산
(1) 1,000m2×0.05인/m2=50인
(2) 소요일수 = 10인/일50인=5일
붉은 벽돌을 1.5B로 쌓을 때, 100m²에 사용되는 벽돌량을 할증을 고려하여 계산하시오.
계산과정 :
적산 - 붉은 벽돌량 산출
100m2×224매/m2×1.03=23,072매
흐트러진 상태의 흙 10m³를 이용하여 10m²의 면적에 다짐상태로 50cm 두께를 터 돋우기할 때 시공 완료된 후 흐트러진 상태로 남은 흙의 양을 산출하시오. (단, 이 흙의 L=1.2이고, C=0.9이다.)
적산 - 토량환산
(1) 시공 시 건축물의 부피에 해당하는 돋우기된 토량을 흐트러진 상태로 환산10m2×0.5m×0.91.2=6.67m3
(2) 남는 토량 = 10m3−6.67m3=3.33m3
콘크리트 블록의 압축강도는 8MPa 이상으로 규정되어 있다. 사용된 블록의 규격이 390×190×190일 때, 압축강도 시험 결과 550kN, 500kN, 600kN에서 파괴되었다면 평균 압축강도를 구하고 이 블록의 합격 및 불합격을 검토하시오.
블록의 압축강도 규정 검토
f1=550×103/390×190=7.42MPa,
f2=500×103/390×190=6.75MPa
f3=600×103/390×190=8.10MPa
(2) 평균 압축강도 = 7.42 + 6.75 + 8.1/3 = 7.42MPa < 8 MPa이므로
불합격

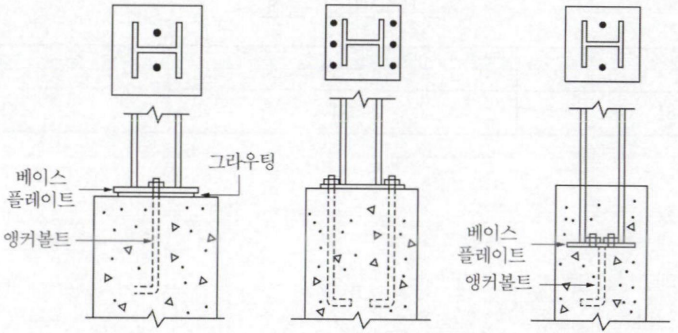

철골공사의 주각부 공법은 고정 주각 공법, 핀 주각 공법, 매립형 주각 공법 3가지로 구분된다. 아래 그림에 알맞은 공법을 기술하시오.
가.
나.
다.
주각부 설치공법
가. 핀 주각 공법
나. 고정 주각 공법
다. 매립형 주각 공법
그루브용접에 대해 주어진 [조건]에 따라 용접기호를 표시하시오.
① 개선각 : 45° ② 화살표 방향 용접
③ 현장용접 ④ 간격 3mm
용접기호(이미지 참조: 45∘ 개선각, 간격 3 표시)
토공사에 사용하는 흙막이 계측기기 3가지를 기술하시오.
(1)
(2)
(3)
토공사 계측기기
(1) Piezometer : 간극수압의 변화 측정
(2) Inclino Meter : 지중 수평 변위 측정
(3) Load Cell : 하중 측정
(4) Extension Meter : 지중 수직 변위 측정
(5) Strain Gauge : Strut 변형 측정
(6) Tilt Meter : 인접건물의 기울기도 측정
H-400×300×9×14 형강의 플랜지의 판폭두께비를 계산하시오.
계산과정 :
λf=(B/2)/tf=(300/2)/14=10.71

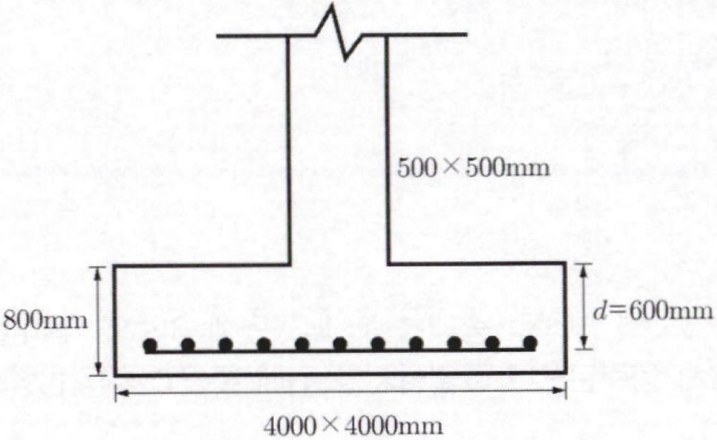

그림과 같은 독립기초의 2방향 전단(Punching Shear) 응력 산정을 위한 저항면적을 계산하시오.
계산과정 :
기초의 뚫림 전단 저항면적
(1) 위험단면의 둘레길이 b0=2×[(c1+d)+(c2+d)]=2×[(50+60)+(50+60)]=440cm
(2) 위험단면의 면적 A=b0×d=440×60=26,400cm2

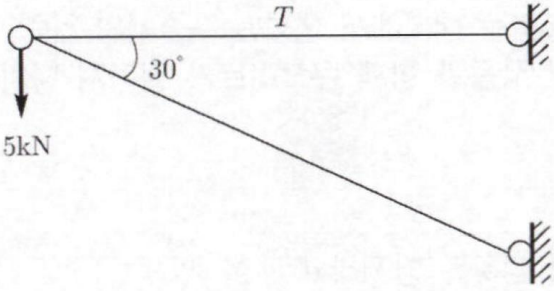

다음 그림과 같은 구조물의 T부재에 발생하는 부재력을 계산하시오.계산과정 :
T부재력 : sine 법칙 이용
NT/sin60=5kN/sin30→NT=sin60×5kN/sin30=8.66kN (인장력)

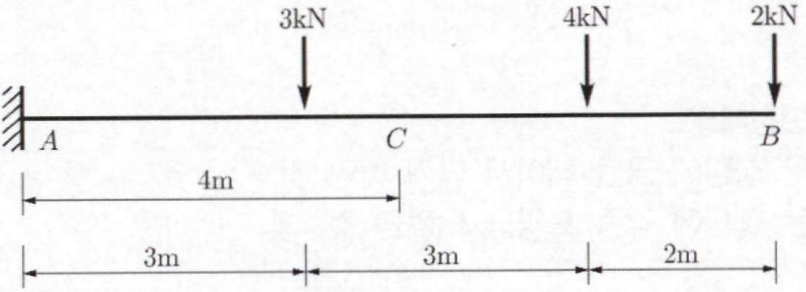

다음 그림과 같은 캔틸레버보에서 A지점의 수직반력과 C점의 전단력과 모멘트를 계산하시오.계산과정 :
캔틸레버보의 해석
(1) ΣV=0→VA−3−4−2=0→VA=9kN(↑)
(2) ΣV=0→VC−4−2=0→VC=6kN
(3) ΣMC=0→MC+4×2+2×(2+2)=0→MC=−16kNm
