건축기사 20년 1회차 해설 페이지
여러 가지 입찰방식 중 적격낙찰제도에 대하여 간략히 설명하시오.
적격낙찰제도비용 이외에 기술능력, 공사경험, 품질관리 능력, 재무상태 등 계약 수행능력을 종합심사하여 낙찰자를 결정하는 제도
기둥이나 벽의 모서리에 설치하여 미장 바름의 모서리가 손상되지 않도록 보호하는 철물의 명칭을 기술하시오.
코너 비드
지하구조물은 지하수위에서 구조물 밑면까지의 깊이만큼 부력을 받아 건물이 부상하게 되는데, 이러한 부상에 대한 방지대책 4가지를 기술하시오.
(1)
(2)
(3)
(4)
건물의 부상 방지대책
(1) 건물의 자중 증가
(2) 락-앵커(Rock Anchor)를 사용하여 정착
(3) 배수공법을 이용한 지하수위 저하
(4) 지하수를 채운 이중 지하실의 설치
BOT(Build-Operate-Transfer Contract) 방식에 대해 설명하고 이와 유사한 방식 2가지를 기술하시오.
(1) BOT 방식 :
(2) 유사한 방식 :
BOT 방식
(1) BOT 방식 : 민간자본을 들여 시설물을 완공(Build)한 후 투자자가 일정기간 동안 운영(Operation)한 뒤 시설물의 소유권을 발주자에게 이전(Transfer)하는 방식
(2) 유사한 방식 : BTO, BTL, BOO
ALC(Autoclaved Lightweight Concrete, 경량 기포콘크리트) 제조 시 필요한 재료 2가지를 기술하시오.
ALC(경량 기포콘크리트) 제조 시 필요한 재료
(1) 발포제
(2) 석회질
(3) 규산질

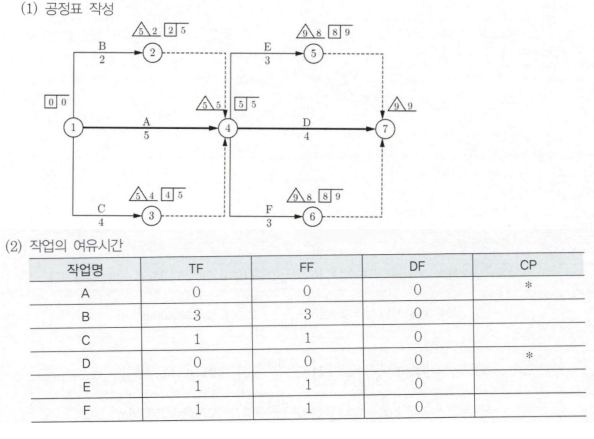

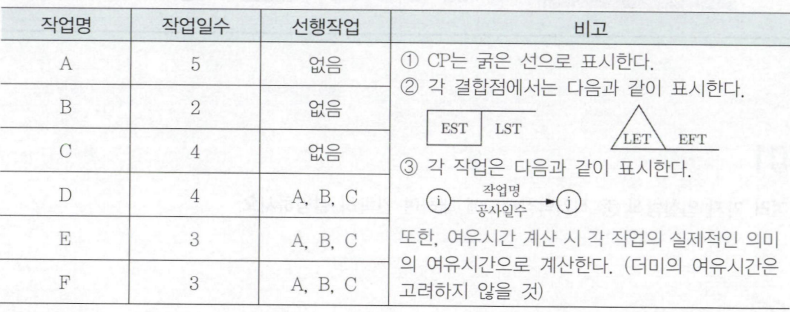

다음 데이터를 이용하여 네트워크 공정표를 작성하고, 각 작업의 여유시간을 구하시오.
(1) 공정표 :
(2) 여유시간 :

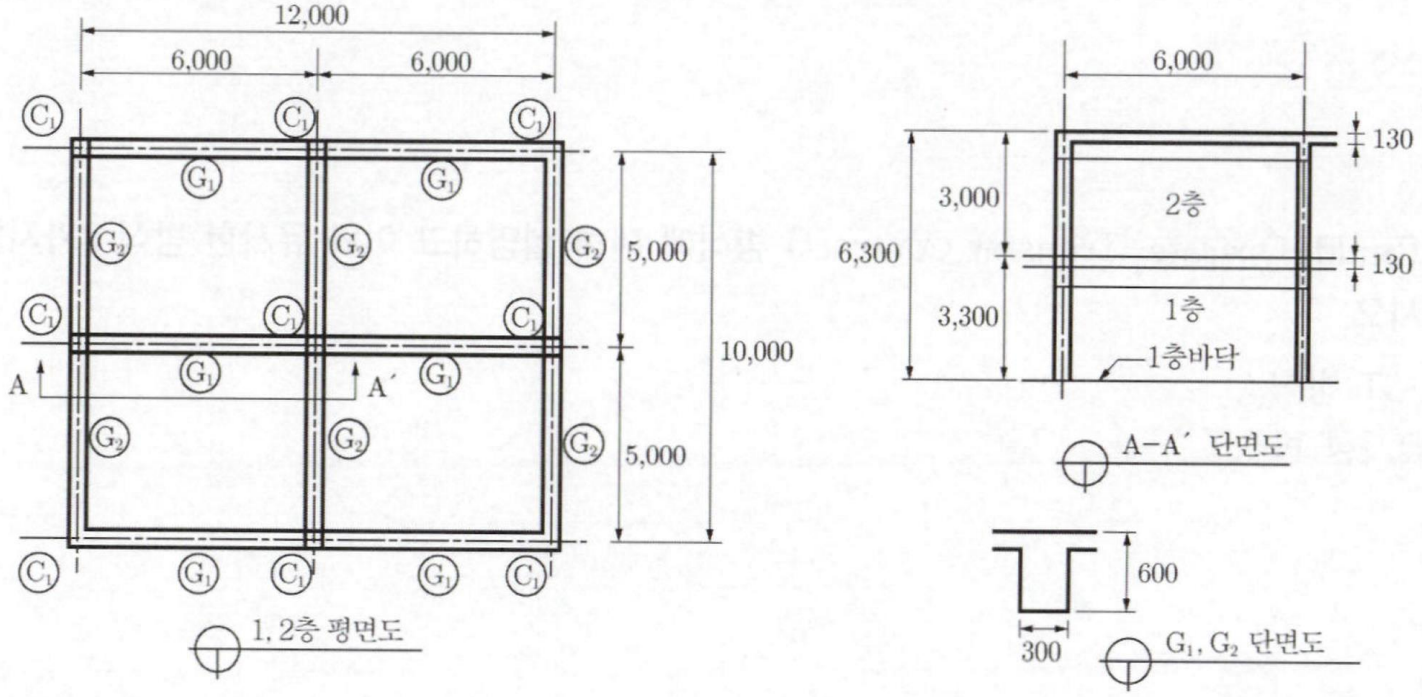

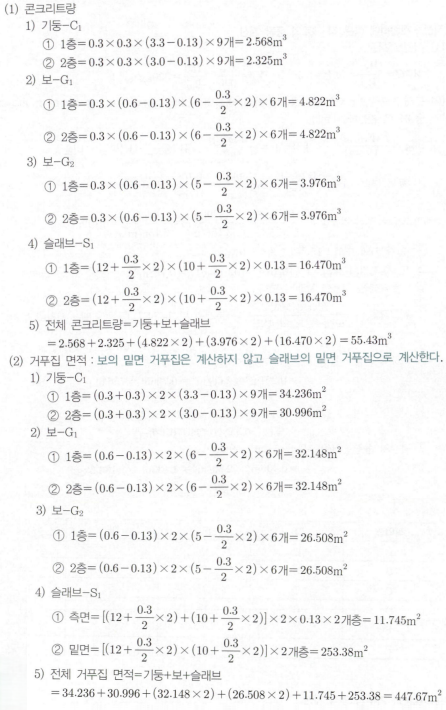

다음의 그림은 철근콘크리트조 경비실 건물이다. 주어진 평면도와 단면도를 보고 C1,G1,G2,S1에 해당되는 부분의 1층과 2층의 콘크리트량과 거푸집 면적을 계산하시오.
단,
1) 기둥 단면(C1) : 30cm × 30cm,
2) 보 단면(G1,G2) : 30cm × 60cm
3) 슬래브 두께(S1) : 13cm
4) 층고 : 단면도 참조
단, 단면도에 표기된 1층 바닥선 이하는 계산하지 않는다.
계산과정 :
다음 조건을 이용해 콘크리트 1m3를 생성하는 데 필요한 시멘트, 모래, 자갈의 중량을 모두 계산하시오
.① 단위수량 : 160kg/m3 ② 물시멘트비 : 50%
③ 잔골재율 : 40% ④ 시멘트 비중 : 3.15
⑤ 모래 및 자갈의 비중 : 2.6 ⑥ 공기량 : 1%
계산과정 :
시멘트 중량
160/0.5=320kg
물의 부피
160/1000=0.16m³
시멘트 부피
0.32/3.15=0.102m³
공기 부피
1/100=0.01m³
골재 전체 부피
1-(0.16+0.102+0.01)=0.728m³
모래 중량
0.728X0.4X2.5X1000=728kg
자갈 중량
0.728X0.6X2.6X1000=1135.68kg
다음의 콘크리트에 사용되는 굵은 골재의 최대치수를 기술하시오.
(1) 일반콘크리트
(2) 무근콘크리트
(3) 단면이 큰 콘크리트
콘크리트에 사용되는 굵은 골재의 최대치수
(1) 20 또는 25mm
(2) 40mm
(3) 40mm
품질관리도구 중 특성요인도(Characteristic Diagram)에 대하여 설명하시오.
특성요인도
결과와 원인이 어떻게 연관되어 있는지를 한눈에 알 수 있도록 작성한 그림
콘크리트 공사와 관련된 다음 용어를 간략히 설명하시오.
(1) 레이턴스 :
(2) 크리프 :
레이턴스와 크리프의 정의
(1) 레이턴스 : 콘크리트를 타설한 후 블리딩에 의한 물이 증발함에 따라 그 표면에 발생하는 백색의 미세한 물질
(2) 크리프 : 어떤 하중을 지속적으로 적용시킬 때 시간이 지남에 따라 하중의 증가가 없어도 변형이 증가하는 콘크리트 소성변형 현상
토공사의 공법 중 압밀과 다짐을 비교하여 설명하시오.
(1) 압밀 :
(2) 다짐 :
압밀과 다짐의 정의
(1) 압밀 : 점토지반에서 외력에 의해 흙의 간극수가 빠져나가면서 흙이 수축되는 현상
(2) 다짐 : 사질지반에서 외력에 의해 공극이 제거되어 흙이 압축되는 현상
토공사에서 영구버팀대 공법(SPS)의 특징 4가지를 기술하시오.
(1)
(2)
(3)
(4)
영구버팀대 공법(SPS)의 특징
(1) 다른 공법에 비해 지하의 조명과 환기 시설이 필요 없다.
(2) 구조적 안정성이 확보된다.
(3) 기초공사 후 지상과 지하 동시 시공이 가능하여 공기가 단축된다.
(4) 시공성이 향상되어 원가가 절감된다.
(5) 해체 작업에 대한 비용이 절약되고, 안정성이 확보된다.
목구조에서 횡력에 저항하도록 설계하는 부재 3가지를 기술하시오.
(1)
(2)
(3)
목구조의 횡력 보강 부재
(1) 가새
(2) 버팀대
(3) 귀잡이
다음 콘크리트 줄눈에 관한 용어의 정의를 기술하시오.
(1) 시공줄눈 :
(2) 신축줄눈 :
시공줄눈과 신축줄눈의 정의
(1) 시공줄눈 : 콘크리트를 한 번에 타설하지 못하고 이어붓기로 인해 발생하는 줄눈
(2) 신축줄눈 : 온도변화에 따른 팽창, 수축 혹은 부동침하, 진동 등에 의해 균열이 예상되는 곳에 설치하는 줄눈
매스콘크리트의 수화열 저감 대책 3가지를 기술하시오.
(1)
(2)
(3)
매스콘크리트의 수화열 저감 대책
(1) 단위시멘트량 저감
(2) Pre-cooling, Pipe-cooling의 적용
(3) 수화열이 낮은 시멘트 사용
커튼월 조립방식에 의한 분류에서 각 설명에 해당하는 방식을 기술하시오.
① Stick Wall 방식 ② Window Wall 방식 ③ Unit Wall 방식
(1) 구성 부재 모두가 공장에서 조립된 프리패브 형식이며, 창호와 유리, 패널의 일괄발주방식으로, 이 방식은 업체에 의존도가 높아서 현장 상황에 융통성을 발휘하기가 어려움
(2) 구성 부재를 현장에서 조립, 연결하여 창틀이 구성되는 형식으로 유리는 현장에서 주로 끼우며, 현장 적응력이 우수하여 공기조절이 가능
(3) 창호와 유리, 패널의 개별발주방식으로 창호 주변이 패널로 구성됨으로써 창호의 구조가 패널 트러스에 연결할 수 있어서 재료의 사용 효율이 높아 비교적 경제적인 시스템 구성이 가능한 방식
커튼월 분류
(1) ③ Unit wall 방식
(2) ① Stick wall 방식
(3) ② Window wall 방식
기초구조물의 부동침하 방지대책 2가지를 기술하시오.
(1)
(2)
부동침하 방지대책
(1) 기초를 경질지반에 지지시킬 것
(2) 마찰말뚝을 사용할 것
(3) 복합기초를 사용할 것
(4) 지하실을 설치할 것
철골공사에서 용접부의 비파괴 시험방법의 종류 3가지를 기술하시오.
(1)
(2)
(3)
용접부 비파괴시험
(1) 방사선 투과법
(2) 초음파 탐상법
(3) 자기분말 탐상법
철골공사에서 사용하는 메탈터치의 정의를 간단히 설명하시오.
메탈터치의 정의
메탈터치 : 철골 기둥의 이음부를 가공하여 상하부 기둥 밀착을 좋게 하여 축력의 50%까지 하부기둥의 밀착면에 직접 전달하기 위한 이음 방법
철골공사에서 사용하는 다음 강재의 구조적 특성을 간단히 설명하시오.
(1) SN 강 :
(2) TMCP(TMC) 강 :
SN 강과 TMCP(TMC) 강의 특성
(1) SN 강 : 건축물 내진성능을 높이기 위해 만든 건축구조용 압연강
(2) TMCP(TMC) 강 : 압연 가공 중 열처리를 하여 높은 강도와 인성을 갖는 저탄소량의 강재로 용접성이 우수하고 내진성능이 뛰어나므로 강구조의 고층건물 및 장대 교량에 사용함
인장력을 받는 이형철근 및 이형철선의 겹침이음길이는 A급과 B급으로 분류된다. A급과 B급 이음의 최소 겹침이음길이 규정을 기술하시오. (단, ld는 인장이형철근의 정착길이)
(1) A급 이음 :
(2) B급 이음 :
인장이형철근의 최소 겹침이음길이
(1) A급 이음 : 1.0ld 또한 300mm 이상
(2) B급 이음 : 1.3ld 또한 300mm 이상
재령 28일의 콘크리트 표준 공시체(ϕ150mm×300mm)에 대한 압축강도시험 결과 450kN의 하중에서 파괴되었다. 이 콘크리트 공시체의 압축강도 fck(MPa)를 계산하시오.
콘크리트 압축강도 계산(1) MPa의 단위로 계산해야 하므로 모든 단위를 N과 mm로 통일시킨다.(2) 압축강도 fck=P/A=(450×103)/(π(150)2/4)=25.46N/mm2=25.46MPa

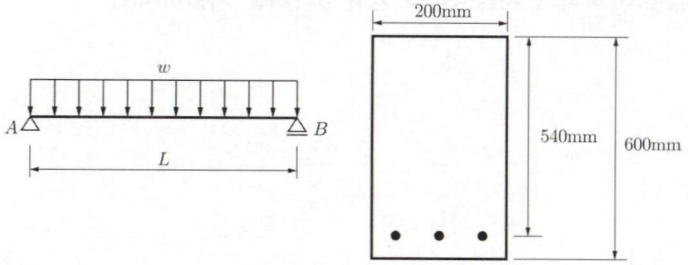

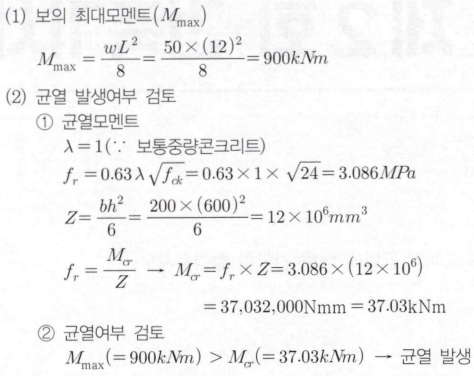

다음 그림과 같은 단순보의 최대모멘트를 구하고, 균열모멘트와의 비교를 통해 균열발생 여부를 검토하시오. (단, w=50kN/m,L=12m,fck=24MPa이고 보통중량콘크리트를 사용한다.)
(1) 최대모멘트(Mmax) :
(2) 균열 발생여부 검토 :

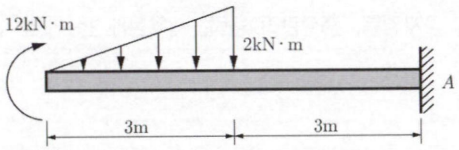

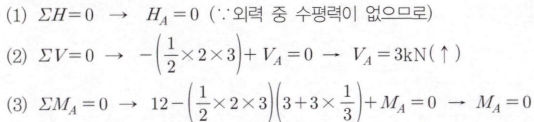

그림과 같은 캔틸레버 보의 A점의 반력을 계산하시오.
계산과정 :

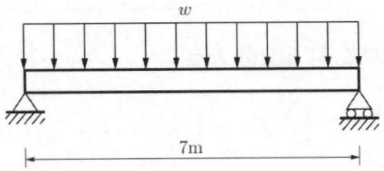

다음과 같은 철골보에 고정하중 wD=10kN/m, 활하중 wL=18kN/m가 작용하고 있을 때 철골보의 최대 처짐을 계산하시오. (단, 철골보의 자중은 무시) (단, 탄성계수 : E=205,000MPa, 단면2차모멘트 : I=47,800cm4)계산과정 :
철골보의 최대 처짐 계산
(1) w=10+18=28kN/m=28N/mm
(2) 최대 처짐 계산 δmax=(5wL4)/(384EI)=8.93mm
