VE(가치공학)의 사고방식 4가지를 기술하시오.
(1)
(2)
(3)
(4)
(1) 고정관념의 제거
(2) 기능 중심의 접근
(3) 조직적 노력
(4) 사용자 중심의 사고
토공사에서 지반개량공법에 관련된 다음 용어 정의를 간단히 기술하시오.
(1) 페이퍼 드레인 :
(2) 생석회 말뚝 :
(1) 페이퍼 드레인 : 점토지반에 모래 대신 합성수지로 된 카드보드를 삽입하여 지반 내의 간극수를 제거하는 탈수공법
(2) 생석회 말뚝 : 점토 지반에 생석회 말뚝을 넣어 생석회가 물을 흡수하는 원리로 탈수하는 지반개량공법
조적 벽체에서 발생하는 백화현상의 발생방지 대책 3가지를 기술하시오.
(1)
(2)
(3)
(1) 줄눈을 밀실하게 사춤
(2) 벽면에 파라핀 도료 등을 발라 방수 처리
(3) 파라펫과 같은 비막이 설치
(4) 흡수율이 낮은 벽돌 사용
석재공사 중 석재가 깨지는 경우 이를 접착할 수 있는 접착제 1가지를 기술하시오.
에폭시 수지
건축물 가설공사에 사용하는 기준점(Bench Mark)의 정의를 간략히 설명하시오.
건축물 시공 시 기준위치를 정하는 원점으로 공사 중 높이의 기준을 정하고자 설치하는 것
합성부재에서 철근콘크리트 슬래브와 강재 보의 전단력을 전달하도록 강재에 용접되고 콘크리트 속에 매입된 전단 연결재(Shear Connector)에 사용되는 볼트를 무엇이라고 하는가?
스터드 볼트
다음 용어의 정의를 간략히 기술하시오.
(1) VE :
(2) LCC :
(1) VE : 원가를 줄이면서 공사에 요구되는 품질, 공기, 안전성 등의 기능을 충족시키는 공사비 절감방안
(2) LCC : 건축물의 초기 기획단계에서 설계, 시공, 유지관리, 해체에 이르는 건축물의 전 생애에 소요되는 비용
콘크리트 구조물의 균열발생 시 보강방법 3가지를 기술하시오.
(1)
(2)
(3)
(1) 앵커접합공법
(2) 강판접착공법
(3) 탄소섬유판 부착공법
(4) 단면증가공법
ALC(Autoclaved Lightweight Concrete, 경량 기포콘크리트) 제조 시 주재료와 기포 제조방법을 기술하시오.
(1) 주재료 :
(2) 기포 제조방법 :
(1) 주재료 : 발포제, 석회질, 규산질
(2) 기포 제조방법 : 발포제(알루미늄분말)를 넣고 고온, 고압에서 양생함
다음 용어의 정의를 간략히 기술하시오.
(1) 메탈라스 :
(2) 펀칭메탈 :
(1) 메탈라스 : 금속판에 자름금을 내어 당겨 늘린 수장 철물
(2) 펀칭메탈 : 금속판에 각종 모양의 구멍을 뚫어 도려낸 수장 철물
철골 공사에서 내화피복 공법 중 습식공법의 정의를 기술하고, 습식공법의 종류 2가지를 기술하고 공법에 사용되는 재료를 쓰시오.
(1) 습식공법 :
(2) 공법과 재료 :
(1) 습식공법
화재 발생 시 내화성능을 높이기 위하여 강재 주위에 물과 함께 사용되는 재료로 피복하는 공법
(2) 공법과 재료
① 타설공법 : 콘크리트, 경량콘크리트
② 조적공법 : 벽돌, 콘크리트 블록
③ 미장공법 : 철망 모르타르, 철망 펄라이트 모르타르
④ 뿜칠공법 : 뿜칠 모르타르, 뿜칠 플라스터

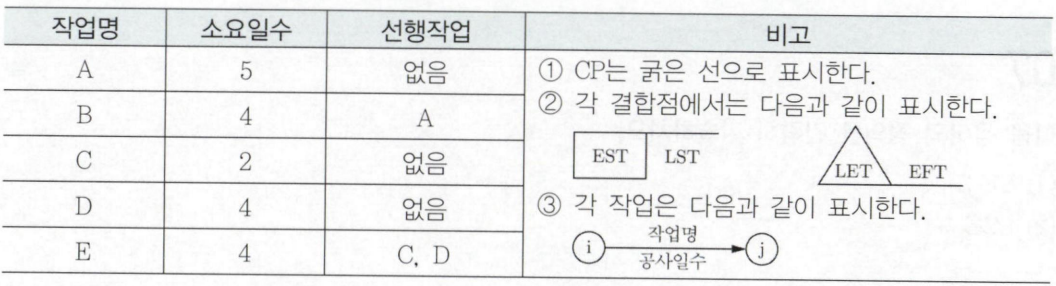

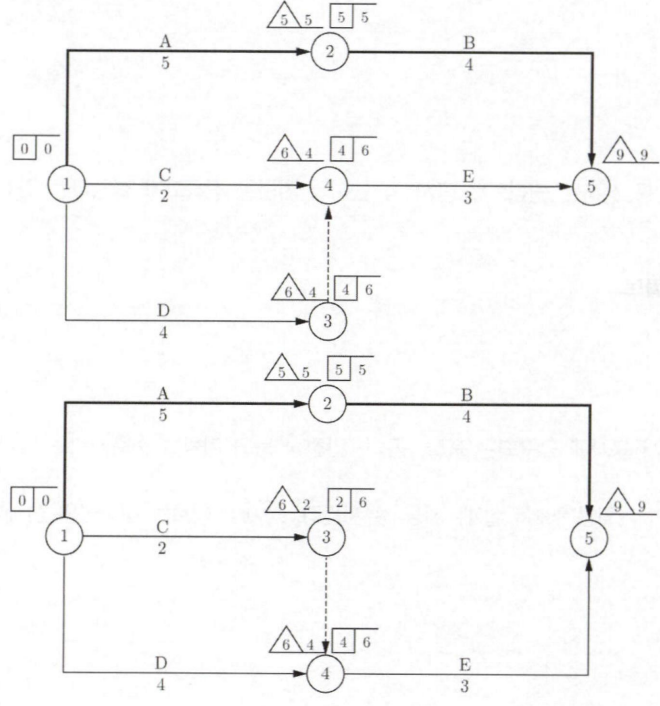

다음 데이터를 보고 네트워크 공정표를 작성하시오.
표준형 벽돌 1,000장을 사용해서 1.5B 두께로 쌓을 수 있는 벽면적을 구하시오. (단, 할증률은 고려하지 않는다.)
(1) 1.5B의 정미량 : 224매/m2(2) 벽면적 = 1,000/224=4.46m^2

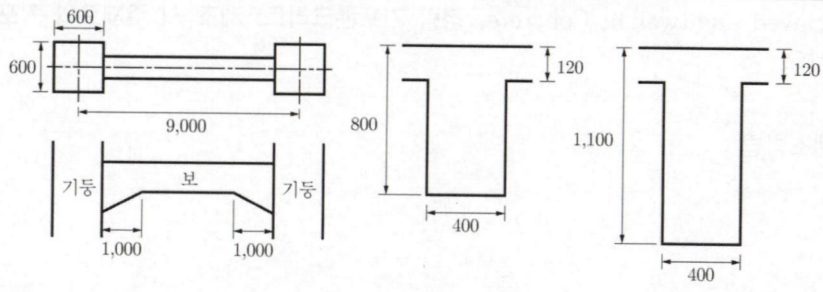

다음 그림의 헌치 보에 대하여 콘크리트량과 거푸집 면적을 계산하시오.
(1) 콘크리트량 :
(2) 거푸집 면적 :
(1) 콘크리트량
① 보 부분 = 0.4×0.8×(9−(0.6/2)×2)=2.688m^3
② 헌치 부분 = 1/2×0.3×1.0×0.4×2=0.12m^3
∴ 콘크리트량 = 2.688+0.12=2.808m^3
(2) 거푸집 면적
① 헌치 부분을 제외한 보 옆 = (0.8−0.12)×(9−(0.6/2)×2)×2=11.424m^2
② 헌치 = 1/2×0.3×1.0×2×2=0.6m^2
③ 보 밑 = [0.4×(9−1−1−(0.6/2)×2)]+[0.4×√((0.3)2+12)×2]=3.395m^2
∴ 거푸집 면적 = 11.424+0.6+3.395=15.415m^2

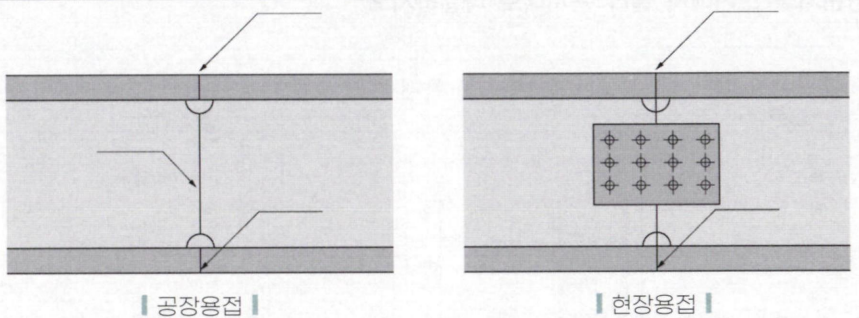

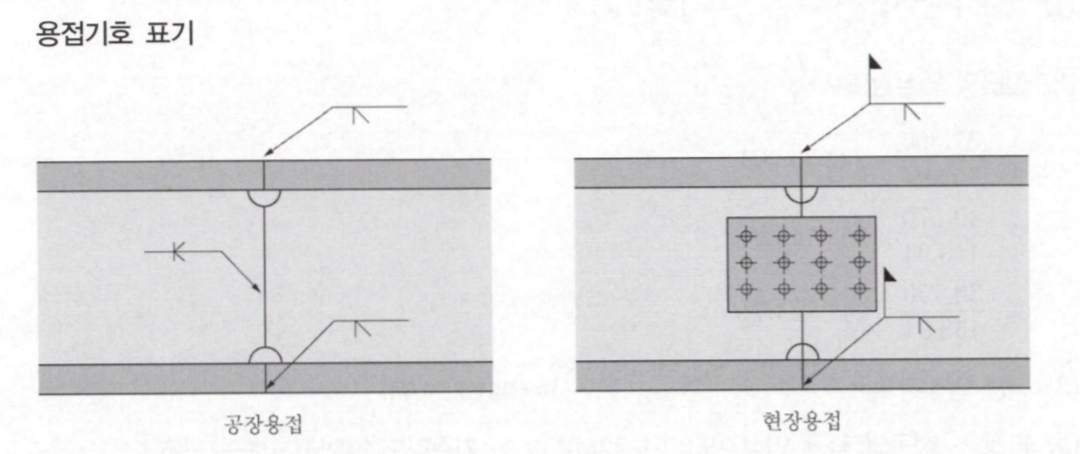

철골공사에서 다음과 같은 그림에서 공장용접과 현장용접의 기호를 표기하시오.
흙막이 벽에 발생하는 히빙 현상과 보일링 현상의 방지대책을 2가지씩 기술하시오.
(1) 히빙의 방지대책 :
(2) 보일링의 방지대책 :
(1) 히빙의 방지대책
① 흙막이 벽을 깊게 타입
② 이중 흙막이널 설치
③ 흙막이 벽 상부의 과적하중 제거
(2) 보일링의 방지대책
① 흙막이 벽을 깊게 타입
② 배수공법으로 지하수위를 낮춤
도장공사에서 유성 바니쉬(Varnish, 니스)에 사용되는 재료 2가지를 기술하시오.
(1)
(2)
(1) 건성유
(2) 유용성 수지
(3) 희석제
건설현장에서 레미콘 공장의 선정 시 고려사항 3가지를 기술하시오.
(1)
(2)
(3)
(1) 현장과의 거리와 운반 시간
(2) 콘크리트 제조 능력
(3) 레미콘 트럭의 대수
(4) 공장의 제조 설비
(5) 품질관리 상태

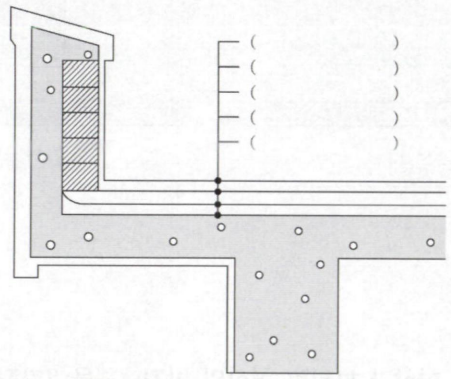

콘크리트로 마감된 옥상에 시트방수 공사를 진행할 예정이다. 다음의 그림에서 하단부터 상단까지의 시공순서를 보기에서 골라 순서대로 나열하시오.
① 무근콘크리트 ② 고름콘크리트 ③ 목재 데크 ④ 보호 모르타르 ⑤ 시트방수
② → ⑤ → ④ → ① → ③
콘크리트 공사에 사용된 골재의 비중이 2.65이고 단위용적중량이 1,600kg/m³일 때 이 골재의 공극률(%)을 구하시오.
공극률 = ((G×0.999−w)/(G×0.999))×100=((2.65×0.999−1.6)/(2.65×0.999))×100=39.56%
특기 시방서에 철근의 인장강도가 240MPa 이상으로 규정되어 있다. 건설공사 현장에서 반입된 철근을 KS 규격에 따라 중앙부 지름 14mm, 표점거리 50mm로 가공하여 인장강도를 시험하였더니 37,300N, 40,570N, 38,150N에서 파괴되었다. 평균 인장강도를 구하고 합격 여부를 판정하시오.
(1) 철근의 단면적 = (π×(14)2)/4=153.94mm2
(2) 철근의 인장강도 = P/A
① 37,300/153.94=242.30MPa
② 40,570/153.94=263.54MPa
③ 38,150/153.94=247.82MPa
(3) 평균 인장강도 = (242.30+263.54+247.82)/3=251.22MPa
(4) 판정 - 철근의 평균 인장강도(251.22MPa) > 기준강도(240MPa) → 합격
H-400 x 200 x 8 x 13(필릿반지름 r=16mm)인 부재의 플랜지와 웨브의 판폭두께비를 각각 계산하시오.
(1) 플랜지의 판폭두께비 계산과정 :
(2) 웨브의 판폭두께비 계산과정 :
(1) 플랜지의 판폭두께비: λf=(B/2)/tf=(200/2)/13=7.69
(2) 웨브의 판폭두께비: λw=(H−2(tf+r))/tw=(400−2(13+16))/8=42.75

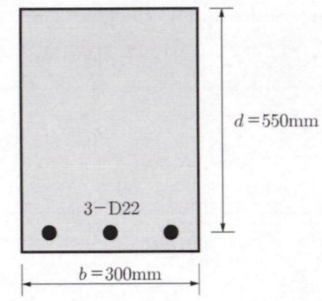

다음 그림과 같은 철근콘크리트 보에서 중립축 거리(C)가 250mm일 때 강도감소계수(ϕ)를 계산하시오.
계산과정 :
(1) 최외단 인장철근의 순인장변형률(ϵt): ϵt=((dt−c)/c)×ϵc=((550−250)/250)×0.0033=0.00396
(2) 지배단면 판정: 0.002<ϵt=0.00396<0.005이므로 변화구간 단면
(3) 강도감소계수: ϕ=0.65+(200/3)(ϵt−0.002)=0.65+(200/3)(0.00396−0.002)=0.781

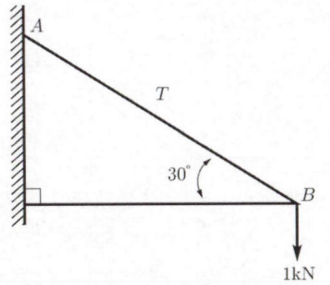

그림과 같은 구조물에서 T부재에 발생하는 부재력을 구하시오.
T1/sin90∘=1kN/sin30∘→T1=1kN/sin30∘=2kN(인장력)

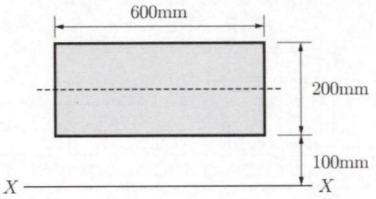

그림과 같은 단면의 X-X축에 대한 단면2차모멘트를 계산하시오.
계산과정 :
IX=Ig+Ay02=(600×(200)3)/12+(600×200)×(100+100)2=5.2×109mm4
철근콘크리트구조의 1방향 슬래브에서 슬래브 두께가 250mm일 때, 단위 폭 1m에 대한 건조수축 및 온도에 대한 철근량과 D13(As=127mm2) 철근을 배근할 때 철근의 배근 개수를 구하시오. (단, fy=400MPa)
① fy=400MPa→ρ=0.002
② 단위 폭 1m에 대한 철근량 As,temp=1,000×250×0.002=500mm2
③ 단위 폭 1m에 대한 철근의 배근 개수: n=As,temp/As=500/127=3.94→4개
