건축기사 20년 4회차 해설 페이지
민간이 자금을 조달하여 시설을 준공한 후 소유권을 정부에 이전하되, 정부의 시설 임대료를 통해 투자비를 회수하는 민간투자사업 계약방식의 용어를 기술하시오.
BTL
커튼월 공사의 유리 공사에서 발생할 수 있는 열 파손에 관해 설명하시오.
유리가 두꺼운 경우 열 축적이 크게 되는데, 유리 공사 시 발생한 국부적 결함이 있는 곳으로 온도 응력이 집중하여 유리가 파손되는 현상
합성 데크 플레이트 구조에서 사용하는 시어커넥터(Shear Connector)의 역할에 관해 기술하시오.
철골보와 콘크리트 바닥판을 일체화시켜 전단력을 전달하는 역할
다음의 공사관리 계약방식에 관하여 기술하시오.
(1) CM for Fee :
(2) CM at Risk :
(1) CM for Fee : 관리자가 발주자의 대행인으로서 관리업무만 수행하고 약정된 보수를 받는 방식
(2) CM at Risk : 관리자가 직접 계약에 참여하여 이익을 추구하며 시공에 대한 책임을 지는 방식

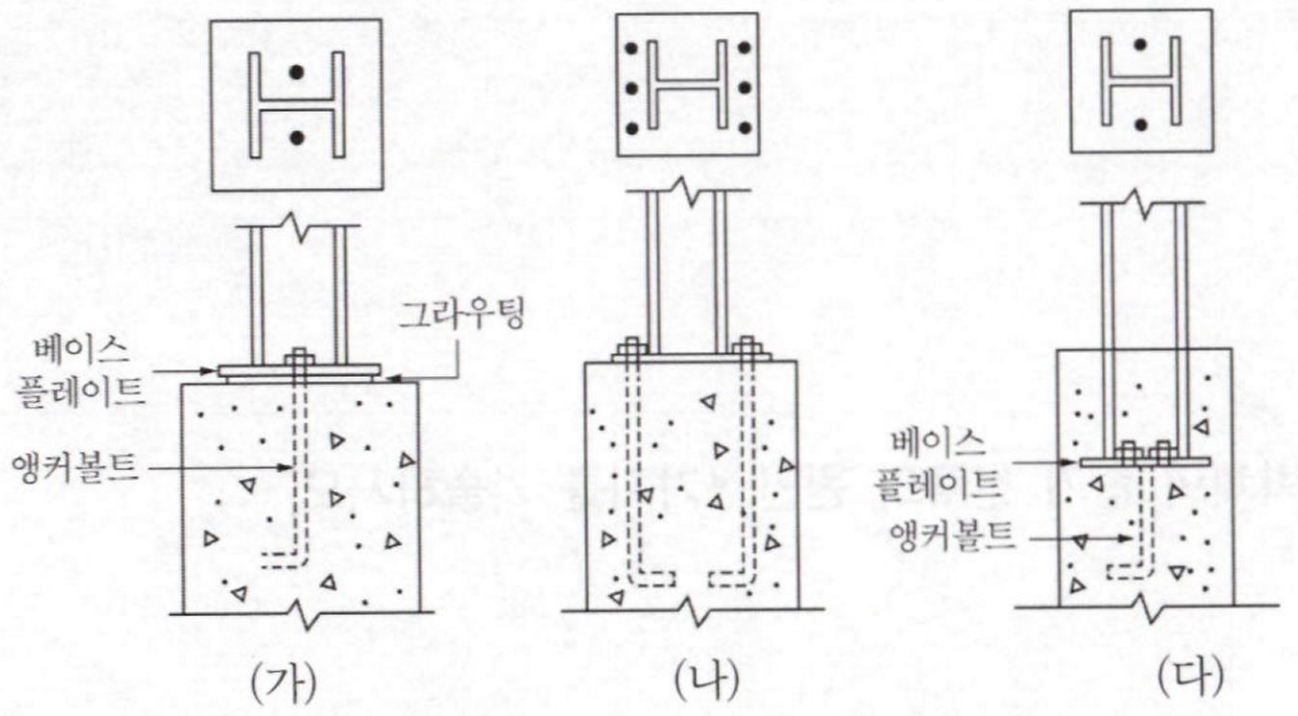

철골공사의 주각부 공법은 고정 주각 공법, 핀 주각 공법, 매립형 주각 공법 3가지로 구분된다. 아래 그림에 알맞은 공법을 기술하시오.
(가) :
(나) :
(다) :
가. 핀 주각 공법
나. 고정 주각 공법
다. 매립형 주각 공법
지하연속벽(슬러리월) 공법에서 안정액의 역할 2가지를 기술하시오.
(1)
(2)
(1) 굴착 벽면의 붕괴방지
(2) 지하수 유입 차단(차수 역할)
(3) 굴착부의 마찰 저항 감소
지반조사 시 실시하는 보링(Boring)의 종류 3가지만 기술하시오.
(1)
(2)
(3)
(1) 회전식 보링
(2) 충격식 보링
(3) 수세식 보링
(4) 오거 보링
철근콘크리트 공사에서 철근의 이음 방법 3가지를 기술하시오.
(1)
(2)
(3)
(1) 겹침이음
(2) 용접이음
(3) 가스압접이음
(4) 기계적이음
섬유보강 콘크리트에 사용되는 섬유의 종류 3가지를 기술하시오.
(1)
(2)
(3)
(1) 유리섬유
(2) 합성섬유
(3) 강섬유
조적조에서 블록 벽체의 습기 침투의 원인 4가지를 기술하시오.
(1)
(2)
(3)
(4)
(1) 재료 자체의 방수성 불량
(2) 줄눈의 불완전 시공 및 균열
(3) 물흘림, 빗물막이의 불완전 시공
(4) 개구부, 창호재 접합부의 시공 불량

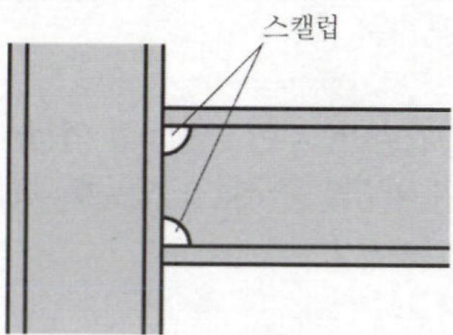

철골부재의 용접접합부에서 인접 부재가 영향력을 받아 취약해지는 것을 방지하기 위해 원호 형태의 모따기하는 것을 무엇이라 하는지 용어를 기술하며, 그것을 간단히 그림으로 나타내시오.
(1) 용어 :
(2) 그림 :
(1) 용어 : 스캘럽
(2) 그림 :
철골공사에서 다음에 설명하는 용접방법의 용어를 기술하시오.
(1) 한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 끝단면을 비스듬히 절단(개선)하여 용접하는 공법
(2) 두 부재를 일정한 각도로 접합한 후, 2개 이상의 판재를 겹치거나 T자형, +자형의 교차부를 삼각형 모양으로 용접하는 공법
(1) 맞댐용접(그루브용접)
(2) 필릿용접(모살용접)

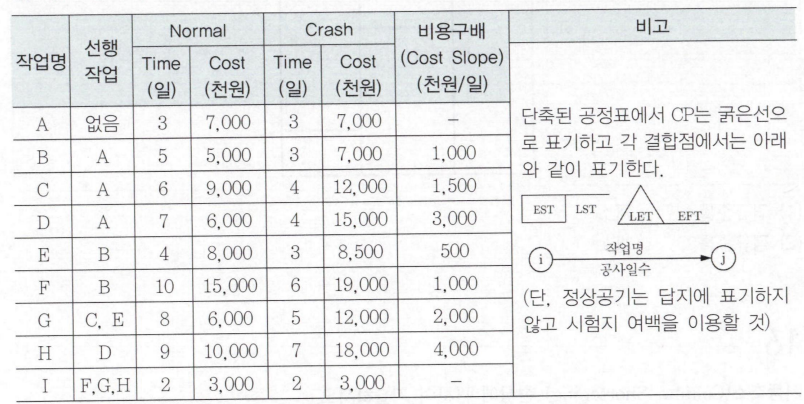

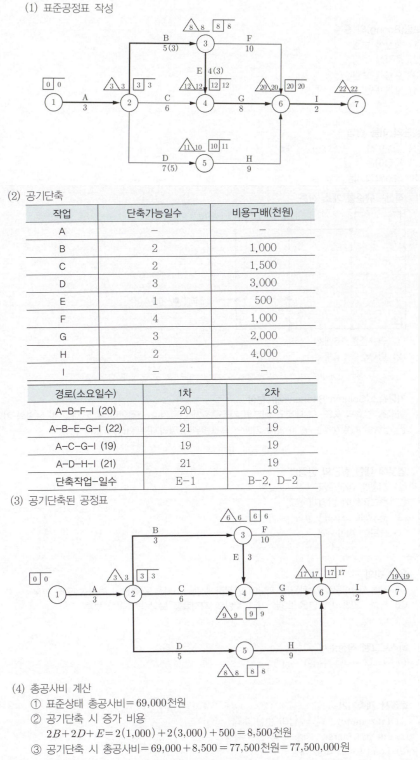

다음 데이터를 이용하여 정상공기를 산출한 결과, 지정공기보다 3일이 지연되었음을 알게 되었다. 공기를 조정하여 3일의 공기를 단축한 네트워크 공정표를 작성하고 총공사금액을 계산하시오.
(1) 단축한 네트워크 공정표를 작성하시오.
(2) 단축된 상태의 총공사비용을 구하시오.
흐트러진 상태의 흙 10m3를 이용하여 10m2의 면적에 다짐상태로 50cm 두께를 터 돋우기할 때 시공 완료된 후 흐트러진 상태로 남은 흙의 양을 산출하시오. (단, 이 흙의 L=1.2이고, C=0.9이다.)
(1) 시공 시 건축물의 부피에 해당하는 돋우기된 토량을 흐트러진 상태로 환산 : 10m^2×0.5^m×(1.2/0.9)=6.67m^3
(2) 남는 토량 =10m^3−6.67m^3=3.33m^3

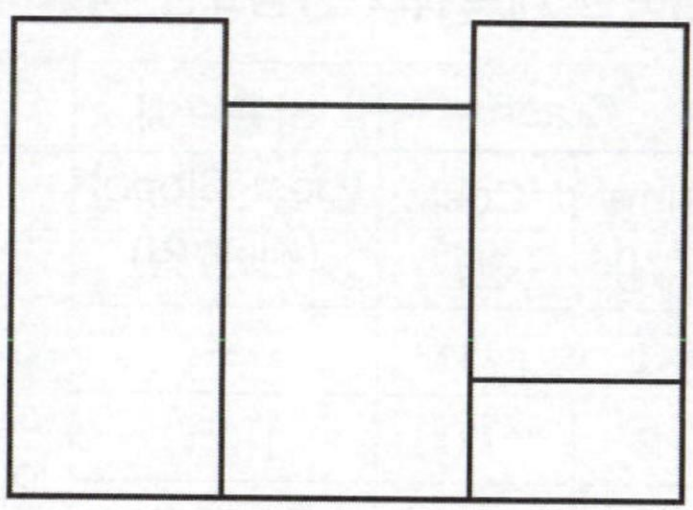

다음 그림과 같은 철근콘크리트조 건물의 신축 시 필요한 귀규준틀과 평균규준틀의 수량을 구하시오.
(1) 귀규준틀 :
(2) 평균규준틀 :
(1) 귀규준틀 : 6개소
(2) 평균규준틀 : 6개소
기둥축소(Column Shortening) 현상에 관하여 기술하시오.
철골조 건축의 축조 시 내부와 외부의 기둥구조가 다르거나 사용한 재료의 재질 및 응력의 차이로 인한 신축량이 발생하는데, 이렇게 기둥의 축소변위가 달라지는 현상을 말한다.
염분을 포함한 바닷모래를 골재로 사용하는 경우 철근 부식에 대한 방청의 유효한 조치 3가지를 기술하시오.
(1)
(2)
(3)
(1) 철근에 아연도금, 에폭시 코팅
(2) 콘크리트에 방청제 혼입
(3) 물시멘트가 작은 콘크리트를 사용
(4) 충분한 피복두께
아래 용어의 정의를 간략히 설명하시오.
(1) 기초 :
(2) 지정 :
(1) 기초 : 상부구조의 하중을 지반에 안전하게 전달시키는 건축물의 최하부 구조 부분
(2) 지정 : 기초의 밑면을 보강하거나 지반의 지지력을 보강하기 위한 부분
다음 보기를 이용하여 히스토그램 작성과정을 순서대로 나열하시오.
① 히스토그램과 규격값을 대조하여 안정상태인지 검토한다.
② 히스토그램을 작성한다.
③ 도수분포도를 만든다.
④ 데이터에서 최솟값과 최댓값을 구하며 전 범위를 구한다.
⑤ 구간폭을 정한다.
⑥ 데이터를 수집한다.
⑥ → ④ → ⑤ → ③ → ② → ①
토공사에 사용하는 흙막이 계측기기 3가지를 기술하시오.
(1)
(2)
(3)
(1) Piezometer : 간극수압의 변화 측정
(2) Inclino Meter : 지중 수평 변위 측정
(3) Load Cell : 하중 측정
(4) Extension Meter : 지중 수직 변위 측정
(5) Strain Gauge : Strut 변형 측정
(6) Tilt Meter : 인접건물의 기울기도 측정
매스콘크리트에서 콘크리트 재료의 일부 또는 전부를 미리 냉각하여 콘크리트 온도를 낮추는 방법을 기술하시오.
프리 쿨링(Pre-cooling)
방수공법 중 멤브레인 계통의 방수를 하지 않고, 콘크리트에 방수제를 직접 넣어 방수하는 공법을 무엇이라고 하는가?
구체 방수공법
지름 150mm, 높이 300mm의 콘크리트 공시체로 쪼갬인장강도를 시험한 결과 80kN에서 파괴되었을 때, 인장강도를 계산하시오.
쪼갬인장강도 =(2P)/(πdL)=(2×80×1,000)/(π×150×300)=1.13MPa

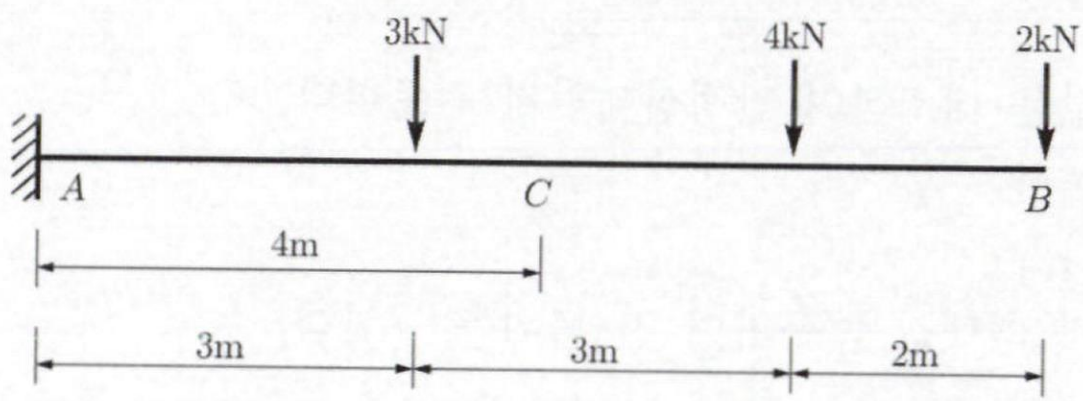

다음 그림과 같은 캔틸레버 보에서 A지점의 수직반력과 C점의 전단력과 모멘트를 계산하시오.
(1) VA=9kN(↑)
(2) VC=6kN
(3) MC=−16kNm
철근콘크리트로 설계된 보에서 압축을 받는 D22 철근의 기본정착길이를 계산하시오. (단, fy=400MPa, 보통중량콘크리트이고 fck = 24MPa이다.)
① ldb=(0.25dbfy)/(λfck)=(0.25(22)(400))/((1)24)=449.07mm
② ldb=0.043dbfy=0.043(22)(400)=378.40mm
∴ ①, ② 중 큰 값인 449.07mm
2m×4m 독립기초 설계 시 단변방향의 소정 폭에 배근되는 유효철근량을 계산하시오. (단, 단변방향의 소요 전체철근량 As=4,800mm^2)
(1) 유효철근량 As,eff=2/(β+1)× 단변방향 전체철근량 As
(2) 장변비(β) =장변의 길이 L2/단변의 길이 L1=4/2=2
(3) 유효철근량 As,eff=2/(2+1)×4,800=3,200mm^2
